2020年四川省巴中市中考理综物理试题
学校:___________姓名：___________班级：___________考号：___________
1．下列说法与生活实际相符的是（ ）
A．人体感觉舒适的温度约为37℃
B．一名中学生的体重约为500N
C．一张中考理综试卷的厚度约为2mm
D．台灯正常工作时的电流约为1.2A

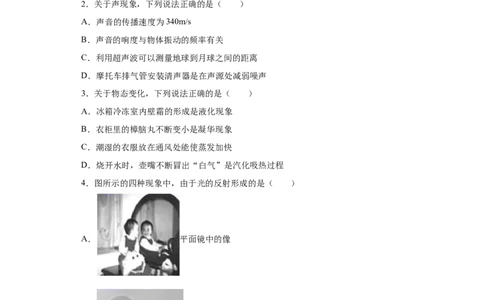

2．关于声现象，下列说法正确的是（ ）
A．声音的传播速度为340m/s
B．声音的响度与物体振动的频率有关
C．利用超声波可以测量地球到月球之间的距离
D．摩托车排气管安装清声器是在声源处减弱噪声
3．关于物态变化，下列说法正确的是（ ）
A．冰箱冷冻室内壁霜的形成是液化现象
B．衣柜里的樟脑丸不断变小是凝华现象
C．潮湿的衣服放在通风处能使蒸发加快
D．烧开水时，壶嘴不断冒出“白气”是汽化吸热过程
4．图所示的四种现象中，由于光的反射形成的是（ ）
A． 平面镜中的像
B． 水中的笔向上翘起
试卷第1页，总3页C． 地上的树影
D． 眼睛被放大
5．关于温度、热量、内能，下列说法正确的是（ ）
A．物体的温度升高，内能一定增加
B．物体吸收热量，温度定升高
C．0℃的冰内能为零
D．发生热传递时，热量总是从内能大的物体传递到内能小的物体

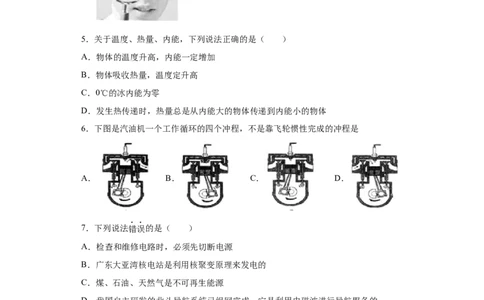

6．下图是汽油机一个工作循环的四个冲程，不是靠飞轮惯性完成的冲程是
A． B． C． D．
7．下列说法错误的是（ ）
A．检查和维修电路时，必须先切断电源
B．广东大亚湾核电站是利用核聚变原理来发电的
C．煤、石油、天然气是不可再生能源
D．我国自主研发的北斗导航系统已组网完成，它是利用电磁波进行导航服务的
8．下列说法正确的是（ ）
A．刹车时人由于受到惯性力的作用会向前倾
B．游泳时使人前进的力的施力物体是手
C．静止在水平桌面上的书受到的重力与桌面对书的支持力是一对平衡力
D．草坪上滚动的足球最终会停下来，说明力是维持物体运动的原因
9．下列描述错误的是（ ）
A．菜刀磨得锋利更容易切割食物，是因为增大了压力
B．船闸、锅炉水位计利用了连通器原理
试卷第2页，总3页C．用高压锅能更快地把食物煮熟，是因为气压越高沸点越高
D．等候列车的乘客不能跨越安全线，否则可能会被“吸”向列车
10．如图所示，物重为G的物体在不同简单机械中均处于平衡状态（不计机械自重和
摩擦），拉力大小错误的是（ ）
A． B． C．
D．
11．如图所示，物体重为50N，小明用这个滑轮组3s内将物体匀速提升0.3m。拉力为
20N，不计绳重和摩擦，下列说法错误的是（ ）
A．动滑轮的重力为10N
B．拉力F的功率为2W
C．该滑轮组的机械效率约为83.3%
D．提升的物体越重时，该滑轮组的机械效率越高
12．无人机已被应用于诸多领域。如图所示，是一款我国具有完全自主知识产权的大
疆无人机。在无人机匀速上升的过程中，对其分析正确的是（ ）
A．质量增大 B．动能减小 C．机械能不变 D．重力势能增大
13．下列说法错误的是（ ）
试卷第3页，总3页A．摩擦起电的实质是电子从一个物体转移到另一个物体上
B．验电器的工作原理是同种电荷相互排斥
C．公路上的路灯同时亮同时灭，它们是串联在一起的
D．电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同

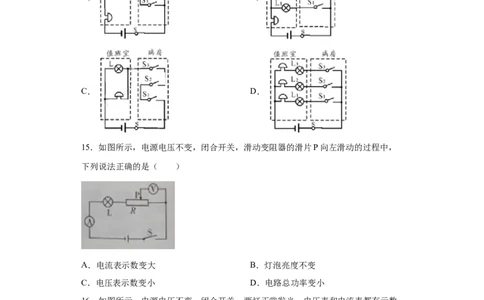

14．实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时
通知值班室里的护士,图中最合理的设计方案是
A． B．
C． D．
15．如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P向左滑动的过程中，
下列说法正确的是（ ）
A．电流表示数变大 B．灯泡亮度不变
C．电压表示数变小 D．电路总功率变小
16．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。
一段时间之后，一个电表示数变小，另一个不变，则故障可能是（ ）
A．L 开路 B．L 短路 C．L 开路 D．L 短路
1 1 2 2
17．如图所示的四个装置，说法正确的是（ ）
试卷第4页，总3页A．图甲装置的原理可用来制作电动机
B．图乙装置可用来演示磁场对电流的作用
C．图丙装置可用来探究电磁铁的磁性强弱与电流大小的关系
D．图丁装置在工作过程中可将电能转化为机械能
18．如图所示的电路中，电源电压恒为6V，电压表的量程为0-3V。电流表的量程为
0-0.6A。 滑动变阻器的规格为“20Ω 1A”， 灯泡标有“5V 2.5W” 字样（不考
虑灯丝电阻的变化）。在保证电路安全的情况下，下列说法错误的是（ ）
A．电路中电流最小时，滑动变阻器的功率为0.8W
B．电压表的变化范围为2V-3V
C．电流表的最大值为0.5A
D．当滑动变阻器的滑片向右滑动的过程中，灯泡的实际功率逐渐变小
19．①1644年， 意大利科学家___精确地测出了大气压的值∶②电热毯是利用电流的
_____效应工作的；③色光的三原色是红、____、蓝。
20．甲乙两人同时间地向东运动，运动图像如图所示。由图可知，乙的速度 ___
m/s， 以甲为参照物，乙向___运动（选填“东”或“西”）。
21．如图所示，某同学在探究凸透镜成像规律的实验中，将焦距f =10cm的凸透镜固
定在光具座上50cm处，将光屏向______ （选填 “左”或“右”）移动，才能在光屏
上观察到烛焰清晰倒立______ （选填 “放大”、“等大”或“缩小”）的像，利用
该类透镜可以矫正____眼（选填 “近视”或“远视"）。
试卷第5页，总3页22．一台汽油机飞轮的转速为3600 r/min， 在1s内汽油机对外做了_______ 次功。如
果汽油机在一段时间内消耗了 0.5kg汽油，若这些汽油完全燃烧，可放出热量______
J。汽油机用水作冷却液，是利用水的_______大的特点。（q =4.6×107J/kg）
汽油
23．如图所示，物体甲的质量为0.7kg，物体乙恰好水平向右匀速直线运动，则物体乙
受到的摩擦力f=_______ N。若要使物体乙水平向左匀速直线运动，则需给乙施加一
个F=______ N水平向左的力（不计绳重，绳与滑轮间的摩擦）。
24．如图所示，一个重为 5N的薄壁容器， 底面积为100cm2， 放在水平桌面上，内
装有4.5kg 的酒精，深度为30cm，则容器对桌面的压强为____ Pa， 酒精对容器底部
的压力为___ N。（ρ =0.8×103kg/m3，g=10N/kg）
酒精
25．如图所示是用来测量电能的仪表，此时的读数是_____ kW·h。当电路中只有一
个电饭煲接入时，正常工作6min，发现此电能表的表盘转过了250 转，则这个电饭煲
的额定功率是___ W。
26．电阻R：R=1∶4，将它们并联在电路中，通过电阻R、R 的电流之比
1 2 1 2
I∶I=______；将它们串联在电路中，两个电阻的电压之比U∶U=______。若只将
1 2 1 2
试卷第6页，总3页R 接在电压恒定的电路中，R 的功率为25W，将R 与R 串联在此电路中，R 的功率变
1 1 1 3 1
为9W，则电阻R∶R=_____。
1 3
27．(1)如图所示，一束光从空气斜射入水中，已知人射光线AO。请画出反射光线OB
和折射光线OC。
(2)如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出
最小力的示意图。
28．小华同学利用图甲所示的装置探究某物质熔化的特点，他每隔1min记录次温度计
的示数，观察物质的状态，并作出温度随时间变化规律的图像，如图乙所示。
(1)实验中通过水对试管加热，而不是直接加热试管，目的是______（写一点即可）。
(2)图乙中第4 min时，物质处于____态。
(3)该物质的熔化特点∶吸收热量，温度____该物质是____（ 选填 “晶体”或“非晶
体”）。
29．在探究“影响液体内部压强大小的因素”的实验中，操作过程如下。
试卷第7页，总3页(1)实验中液体压强是用U形管两侧液面____ 来表示的，这种方法叫_____法；
(2)通过比较___两个图，可得出结论：同种液体的压强随深度的增加而增大；
(3)通过比较D、E两个图，可探究液体压强与_____的关系；
(4)通过比较A、B、C三个图，可得出结论：同种液体在相同深度向各个方向的压强
_______。
30．某学习小组测量未知电阻R 的阻值，他们分成A、B两组用不同方法进行实验。
x
(1) A组设计了如图甲所示的电路图。
①请用笔画线代替导线将实物电路图乙连接完整，要求滑动变阻器的滑片P向左滑动
时电路中的电流变大。______
②在开关闭合之前，滑动变阻器的滑片P应滑至最_______端（选填“左”或“右”）。
这样做的目的是____________。
③闭合开关S，将滑动变阻器的滑片P滑至某一位置后，电压表的示数为2.4V。电流
表的示数I如图丙所示，则I=____ A。待测电阻R=________Ω。
x
(2)B组设计了如图丁所示的电路图，其中电源电压未知且不变，另一定值电阻的阻值
为R。
0
①闭合S，断开S 时，电压表的示数为U；
1 2 1
②闭合S、S 时，电压表的示数为U；
1 2 2
③电阻R=____ （ 用U、U、 R 表示）。
x 1 2 0
(3)评估A、B两组实验，使用A组实验的优点是____
31．某实验小组将重力为8.9N的实心物体放人装满水的溢水杯中，溢出1N的水。取
出擦干后挂在弹簧测力计上，浸没在另一种未知液体中静止时，弹簧测力计的示数为
8.1N。求：
(1)物体在水中受到的浮力 ；
(2)该物体的密度 ；
(3)未知液体的密度 。
试卷第8页，总3页32．如图所示，电源电压恒定，R、R 为定值电阻，R=20Ω，灯泡标有“6V 3W"字样。
1 2 2
当S、 S、S 都闭合时，灯泡L正常发光；当S闭合，S、S 断开时，电压表示数为
1 2 1 2
2V （不考虑灯丝电阻随温度变化）。求∶
(1)灯泡电阻；
(2)电源电压；
(3)当S闭合，S、S 断开时，通电1min R 消耗的电能；
1 2 1
(4)电路消耗的最小功率。
试卷第9页，总3页参考答案
1．B
【解析】
【分析】
【详解】
A．人体正常体温在37℃左右，感觉舒适的温度在25℃左右，故A不符合题意；
B．一位中学生的质量约为50kg左右，重力为
故B符合题意；
C．人的头发丝的直径在75μm左右，理综试卷纸的厚度与此差不多
75μm＝0.075mm
故C不符合题意；
D．台灯的功率较小，一般是40W左右；正常工作电流约
故D不符合题意。
故选B。
2．D
【解析】
【分析】
【详解】
A．声音的传播速度与温度和介质有关，在15℃的空气中传播速度为340m/s，故A错误；
B．声音的响度与物体振动的幅度有关，声音的音调与物体振动的频率有关，故B错误；
C．真空不能传声，因此不能利用超声波测量地球到月球之间的距离，故 C错误；
D．摩托车排气管安装清声器是在声源处减弱噪声,故D正确。
故选D。
3．C
【解析】
【分析】
【详解】
A．冰箱冷冻室内壁的霜是由空气中水蒸气凝华形成的小冰晶，故A错误；
答案第1页，总2页本卷由系统自动生成，请仔细校对后使用，答案仅供参考。
B．衣柜里的樟脑丸不断变小，是由固体直接变成了气体，是升华现象，故B错误；
C．空气的流动速度影响液体的蒸发快慢，所以潮湿的衣服放在通风处能使蒸发加快，故C
正确；
D．“白气”是热的水蒸气遇到冷的空气液化成的小水珠，是放热过程，故D错误。
故选C。
4．A
【解析】
【分析】
光的折射是指光线从一种介质斜射入另一种介质时，光的传播方向发生改变的现象，比如
透镜成像、水变浅了、水中的筷子折断了等；
光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，比如平面镜成像；
要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播
形成的。
根据四幅图中形成的原理不同，对其进行分类，并选出符合要求的选项。
【详解】
A．平面镜成像现象，属于光的反射，故本选项符合题意；
B．水中的笔向上翘起是光在水面射向空气时发生折射造成的，故本选项不符合题意；
C．地上的“树影”属于光的直线传播现象，故本选项不符合题意；
D．眼睛被放大，属于凸透镜成像，是光的折射原理，故本选项不符合题意。
故选A。
5．A
【解析】
【分析】
【详解】
A．物体温度升高，分子无规则运动加剧，分子动能增加，内能一定增加，故正确；
B．物体吸收热量，温度不一定升高，比如，在晶体的熔化和液体的沸腾时，物质虽然吸
收热量但是温度不变，故错误；
C．一切物体都具有内能，故错误；
D．发生热传递时，热量总是从温度高的物体传递给温度低的物体，故错误。
故选A。
答案第2页，总2页6．B
【解析】
【详解】
在汽油机的四个冲程中只有做功冲程对外做功，其他三个冲程都是靠飞轮的惯性完成的。
A．图中排气门打开，活塞向上运动，气缸容积减小，是排气冲程，故不符合题意；
B．图中两气门都关闭，活塞向下运行，火花塞点火，气缸容积增大，是做功冲程，故符
合题意；
C．图中两气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，故不符合题意；
D．图中进气门打开，活塞向下运行，气缸容积增大，是吸气冲程，故不符合题意。
7．B
【解析】
【分析】
【详解】
A．检查和维修电路时，必须先切断电源，以免发生触电事故，故正确，不符合题意；
B．目前核电站都是使用可控核裂变技术发电的，故错误，符合题意；
C．煤、石油、天然气短期内无法再生，是不可再生能源，故正确，不符合题意；
D．电磁波传播速度快，可在真空中传播，我国自主研发的北斗导航系统就是利用电磁波
进行导航服务的，故正确，不符合题意。
故选B。
8．C
【解析】
【分析】
【详解】
A．惯性不是力不能说“受到惯性力的作用”，故错误；
B．游泳时手和水之间存在相互作用的力，使人前进的力的施力物体是水，故错误；
C．静止在水平桌面上的书受到的重力与桌面对书的支持力，大小相等方向相反，作用在
同一直线上，作用在同一物体上，是一对平衡力，故正确；
D．草坪上滚动的足球最终会停下来，是由于受到阻力的作用，说明力是改变物体运动的
原因，故错误。
故选C。
9．A
答案第3页，总2页本卷由系统自动生成，请仔细校对后使用，答案仅供参考。
【解析】
【分析】
【详解】
A．菜刀磨得锋利更容易切割食物，是在压力一定时，通过减小受力面积来增大压强，故
A错误，A符合题意；
B．上端开口、底部相连通的容器，叫连通器；船闸、锅炉水位计都是利用连通器原理工
作的，故B正确，B不符合题意；
C．用高压锅煮食物容易熟，是因为水沸点随锅内气压的增加而增高，故C正确，C不符
合题意；
D．当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动
速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强
小，会产生一个向内侧的压强差，故乘客被“吸”向列车，故D正确，D不符合题意；
故选A。
10．C
【解析】
【分析】
【详解】
A．由图像可知l=l，由杠杆平衡条件 可得F=G，故正确，不符合题意；
1 2 1
B．由图像可知滑轮组n=3，则 ，故正确，不符合题意；
C．由图像可知动滑轮动力作用在轴上，则 ，故错误，符合题意；
D．不计机械自重和摩擦，则斜面为理想斜面，满足FL=Gh，即 ，故正确，不符
合题意。
故选C。
11．B
【解析】
【分析】
【详解】
A．由图像可知绳子股数n=3，则动滑轮的重力为
答案第4页，总2页故正确，不符合题意；
B．绳子自由端移动的距离为
s=3h=3×0.3m=0.9m
拉力F的功率为
故错误，符合题意；
C．该滑轮组的机械效率约为
故正确，不符合题意；
D．由
可知提升的物体越重时，该滑轮组的机械效率越高，故正确，不符合题意。
故选B。
12．D
【解析】
【分析】
【详解】
无人机所含物质的多少不变，因此质量不变，同时高度增加重力势能增加，速度不变，动
能不变，机械能增加。
故选D。
13．C
【解析】
【分析】
【详解】
A．摩擦起电的实质是电子从一个物体转移到另一个物体上，故A正确，不符合题意；
B．用带电体接触验电器的金属球，验电器的两片金属指针（金属箔）会因此而带上同种
答案第5页，总2页本卷由系统自动生成，请仔细校对后使用，答案仅供参考。
电荷，由于同种电荷相互排拆，所以验电器的金属指针会张开一定的角度，从而显示物体
带电，故B正确，不符合题意；
C．公路上的路灯同时亮同时灭，但也可以独立工作，所以它们之间一定是并联的，故C
错误，符合题意；
D．电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同，故D正确，不
符合题意。
故选C。
14．B
【解析】
【详解】
不同病人对应不同灯泡，病人之间互不影响，因此开关之间应该并联；电铃起提醒作用，
需要连接在干路上。
A． 与分析不相符；
B． 与分析相符；
C． 与分析不相符；
答案第6页，总2页D． 与分析不相符。
15．B
【解析】
【分析】
【详解】
由图像可知灯泡与R串联，电压表测滑片右侧部分电阻电压，滑动变阻器的滑片P向左滑
动的过程中，电路总电阻不变，电压不变，则电流不变，灯泡亮度不变，电路总功率不变，
与电压表并联的部分电阻增大，由分压原理可知，电压表示数变大。
故选B。
16．A
【解析】
【分析】
【详解】
由图像可知，两灯泡并联，电流表测量L 支路电流，电压表测量电源电压
1
A．L 开路，电流表无示数，即示数变小，电压表示数不变，故符合题意；
1
B．L 短路，则电源短路，电压表示数变小，电流表示数变大，故不符合题意；
1
C．L 开路，电压表电流表示数均不变化，故不符合题意；
2
D．L 短路，则电源短路，电流表电压表均无示数，故不符合题意。
2
故选A。
17．D
【解析】
【分析】
【详解】
A．图甲没有电池，验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应
现象实验，是发电机的原理图，故A错误；
B．图乙验证了通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，故B
错误；
答案第7页，总2页本卷由系统自动生成，请仔细校对后使用，答案仅供参考。
C．图丙电流大小一定，匝数多的线圈吸引较多的铁钉，可用来演示电磁铁中磁性强弱与
线圈匝数的关系，不能探究电磁铁的磁性强弱与电流大小的关系，故C错误；
D．图丁有电池，验证通电导体在磁场中受力的实验，利用此装置的原理制造了电动机，
电动机在工作过程中将电能转化为机械能，故D正确。
故选D。
18．C
【解析】
【分析】
【详解】
由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电
流。
A．灯泡的电阻为
当滑动变阻器接入电路电阻最大时，电路电流最小，此时电路中的电流为
则滑动变阻器的功率为
故A正确，不符合题意；
BC．当电压表示数为3V时，电路中电流最大为
符合题意，当滑动变阻器阻值最大时，根据分压原理灯泡分得的电压最小为
即电压表的变化范围为2V-3V，故B正确，不符合题意，C错误，符合题意；
D．当滑动变阻器的滑片向右滑动的过程中，接入电路电阻变大，根据分压原理，灯泡两
端电压减小，同时根据欧姆定律电路中电流减小，灯泡的实际功率减小，故D正确，不符
合题意。
答案第8页，总2页故选C。
19．托里拆利 热 绿
【解析】
【分析】
【详解】
①[1]1644年， 意大利科学家托里拆利精确地测出了大气压的值。
②[2]电热毯是利用电流的热效应工作的。
③[3]色光的三原色是红、绿、蓝。
20．2 西
【解析】
【分析】
【详解】
[1]由图乙知，乙做匀速直线运动，速度为
[2]由甲图知，甲做匀速直线运动，速度为 ，比乙的速度大，若以甲为参照物，乙相对
于甲向西行驶。
21．左 缩小 远视
【解析】
【分析】
【详解】
[1][2]将焦距为10cm的凸透镜固定在光具座上50cm刻线处，根据凸透镜成像的规律可知
u＝30cm＞2f
成倒立、缩小的实像；此时像距
2f＞v＞f
为了在光屏上找到烛焰清晰的像，应将光屏向左移动。
[3]该类透镜对光有会聚作用，是凸透镜，可以矫正远视眼。
22．30 比热容
【解析】
【分析】
【详解】
答案第9页，总2页本卷由系统自动生成，请仔细校对后使用，答案仅供参考。
[1]四冲程汽油机的飞轮转速为
3600r/min=60r/s
即在1s内飞轮转60r，汽油机完成了120个冲程，对外做功30次。
[2]这些汽油完全燃烧，可放出热量
[3] 水比热容大，其他条件相同的情况下，可吸收更多的热量，冷却效果更好。
23．7 14
【解析】
【分析】
【详解】
[1]甲乙通过定滑轮连接，物体乙恰好水平向右匀速直线运动，因此受到的摩擦力等于拉力
等于甲的重力即
[2] 若要使物体乙水平向左匀速直线运动，则需要克服摩擦力和甲的拉力，压力和接触面
粗糙程度不变，因此摩擦力不变，故
24．5000 24
【解析】
【分析】
【详解】
[1] 容器对桌面的压强为
[2] 酒精对容器底部的压强为
酒精对容器底部的压力为
25．231.6 1000
答案第10页，总2页【解析】
【分析】
【详解】
[1]由图像可知，此时的读数是231.6kW·h。
[2]电饭煲消耗的电能为
这个电饭煲的额定功率是
26．
【解析】
【分析】
【详解】
[1]根据欧姆定律可得
并联电路中，各支路两端电压相等，所以通过电阻R、R 的电流之比
1 2
[2]串联电路中，两电阻的电流相等，其两端电压之比即为电阻之比，即
[3]由公式 可得
答案第11页，总2页本卷由系统自动生成，请仔细校对后使用，答案仅供参考。
则定值电阻R 两端前后两次电压之比
1
上式中 为电路单独接R 时，R 两端电压，即电源电压； 为R、R 串联时，R 两端
1 1 1 3 1
的电压；设电源电压为 ，则R 和R 串联时，R 两端电压为
1 2 1
R 两端电压为
3
由串联电路的分压原理，可得R 和R 的电阻之比
1 3
27．(1) ；(2)
【解析】
【分析】
【详解】
(1)过入射点O垂直界面作出法线，根据反射光线与入射光线分居法线两侧，反射角等于入
射角，在空气中法线的另一侧作出反射光线，根据折射光线与入射光线分居法线两侧，光
由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，在水中法线的另一侧作
出折射光线，如图所示：
答案第12页，总2页(2)直接连接ON即为最长动力臂，根据力与力臂垂直，结合实际情况做出最小力F
28．使物质均匀受热 固液共存 保持不变 晶体
【解析】
【分析】
【详解】
(1)[1]将装有固体的试管放入水中加热，这是水浴法，采用水浴法，目的是固体受热均匀，
并且变化比较慢，便于记录实验温度。
(2)[2]该物质在第4min时吸热温度不变，处于熔化过程中，其状态是固液共存态。
(3)[3][4]由图可知，该物质在2~6min处于熔化过程，熔化过程中，吸收热量，温度不变，
故该物质是晶体。
29．高度差 转换法 B、D 液体密度 相等
【解析】
【分析】
【详解】
(1)[1][2]用手按压压强计金属盒上的橡皮膜，会发现橡皮膜受到的压强越大，U形管两侧液
面高度差也会越大，故液体压强可以用U形管两侧液面高度差来反映液体内部压强的大小；
这种实验的方法为“转换法”。
(2)[3]要探究液体内部的压强和深度的关系，由控制变量法可知，需保证液体的密度以及金
属盒的朝向完全相同，根据图中情境，应选择B、D两图进行对比。
(3)[4] D、E两图中，金属盒的朝向以及所处深度完全相同，但液体密度不等，故比较D、
E两个图，可探究液体压强与液体密度的关系。
(4)[5] A、B、C三图中，压强计的U形管两侧液面高度差相同，它说明同种液体在相同深
答案第13页，总2页本卷由系统自动生成，请仔细校对后使用，答案仅供参考。
度向各个方向的压强相等。
30． 右 保护电路 0.24 10
见解析
【解析】
【分析】
【详解】
(1)①[1]根据滑片向左滑动，电路中电流变大，灯泡变亮，则接入电阻应变小，如图所示
②[2][3]为保护电路，闭合开关前需将滑片放在阻值最大处即最右端。
③[4]由图像可知电流表使用0-0.6A量程，分度值为0.02A，示数为0.24A。
[5]待测电阻阻值为
(2) [6]①闭合S，断开S 时，电压表直接串联在电路中，电压表的示数U 即为电源电压。
1 2 1
②闭合S、S 时，两电阻串联，电压表测R 两端的电压，为U。
1 2 x 2
③则电阻
[7]A组实验可以通过调节滑动变阻器进行多次测量，实验结论更具有普遍性。
31．(1)1N；(2) ；(3)
【解析】
答案第14页，总2页【分析】
【详解】
(1)根据阿基米德原理可得物体在水中受到的浮力
(2)物体的质量
排开水的质量
物体体积和它排开水的体积相等
该物体的密度
(3)未知液体中物体所受的浮力
物体在液体中浸没时，其排开液体的体积和自身体积相等
液体的密度
答：(1)物体在水中受到的浮力为1N；
(2)该物体的密度为 ；
(3)未知液体的密度为 。
答案第15页，总2页本卷由系统自动生成，请仔细校对后使用，答案仅供参考。
32．(1) 12Ω；(2)6V；(3)24J；(4)1.2W
【解析】
【分析】
【详解】
(1)灯泡L标有“6V 3W”字样，表示灯的额定电压为6V，额定功率为3W，根据
可得，灯的电阻
(2)当S、S、S 都闭合时，R 被短路，灯泡L与R 并联，此时灯泡L正常发光，则电源电
1 2 1 2
压
(3)当S闭合，S、S 断开时，R、R 串联，则R 两端电压
1 2 1 2 2
电路中电流
通电1min R 消耗的电能
1
(4)当S闭合，S、S 断开时，即R、R 串联，电路消耗的功率最小
1 2 1 2
答：(1)灯泡电阻是12Ω；
(2)电源电压6V；
(3)当S闭合，S、S 断开时，通电1min R 消耗的电能是24J；
1 2 1
(4)电路消耗的最小功率1.2W。
答案第16页，总2页
