P95~103 3.4 主体结构工程施工
考点预览（第一讲）
1. 模板工程
2. 钢筋工程
P95~97 一、模板工程

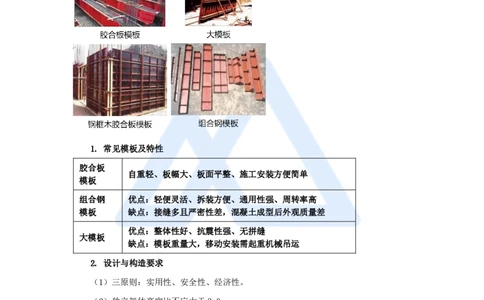

1. 常见模板及特性
胶合板
自重轻、板幅大、板面平整、施工安装方便简单
模板
组合钢 优点：轻便灵活、拆装方便、通用性强、周转率高
模板 缺点：接缝多且严密性差，混凝土成型后外观质量差
优点：整体性好、抗震性强、无拼缝
大模板
缺点：模板重量大，移动安装需起重机械吊运
2. 设计与构造要求
（1）三原则：实用性、安全性、经济性。
（2）独立架体高宽比不应大于3.0。
（3）模板支撑脚手架应设置竖向和水平剪刀撑，并应符合下列规定：
① 应均匀、对称；
② 每道竖向剪刀撑的宽度应为6m~9m，斜杆倾角应在45°~60°之间。
（4）可调底座和可调托撑
1
www.haixue.com嗨学网 | 职业价值点亮者

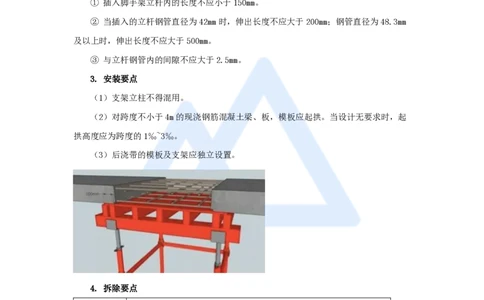

① 插入脚手架立杆内的长度不应小于150mm。
② 当插入的立杆钢管直径为42mm时，伸出长度不应大于200mm；钢管直径为48.3mm
及以上时，伸出长度不应大于500mm。
③ 与立杆钢管内的间隙不应大于2.5mm。
3. 安装要点
（1）支架立柱不得混用。
（2）对跨度不小于4m的现浇钢筋混凝土梁、板，模板应起拱。当设计无要求时，起
拱高度应为跨度的1‰~3‰。
（3）后浇带的模板及支架应独立设置。
4. 拆除要点
拆模条件 （1）同条件养护试块强度达规定要求（强度够）
P328 （2）填写拆模申请，技术负责人批准（手续有）
（1）先支后拆、后支先拆、先拆除非承重模板、后拆除承重模板
顺序 （2）后张法预应力混凝土构件，侧模在钢筋张拉前拆除，底模在钢
筋张拉后拆除（P328）
2
www.haixue.com嗨学网 | 职业价值点亮者

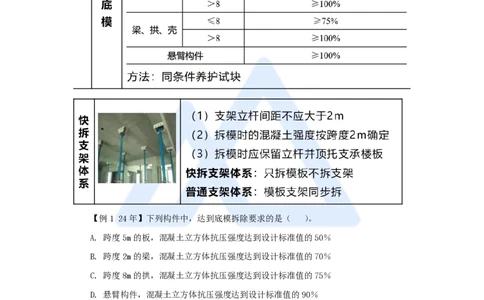

【例1 24年】下列构件中，达到底模拆除要求的是（ ）。
A. 跨度5m的板，混凝土立方体抗压强度达到设计标准值的50％
B. 跨度2m的梁，混凝土立方体抗压强度达到设计标准值的70％
C. 跨度8m的拱，混凝土立方体抗压强度达到设计标准值的75％
D. 悬臂构件，混凝土立方体抗压强度达到设计标准值的90％
【答案】C
【例2 15年】某跨度8m的混凝土楼板，设计强度等级C30，模板采用快拆支架体
系，支架立杆间距2m，拆模时混凝土的最低强度是（ ）MPa。
A. 15
B. 22.5
C. 30
D. 25.5
3
www.haixue.com嗨学网 | 职业价值点亮者
【答案】A
【例3】某跨度6m、设计强度C30的钢筋混凝土梁，拆除底模的最早时间是（ ）。
时间（d） 7 9 11 13
同条件养护试块强度（MPa） 16.5 20.8 23.1 25
标准养护试块强度（MPa） 17.8 22.5 25.5 27
A. 7d
B. 9d
C. 11d
D. 13d
【答案】C

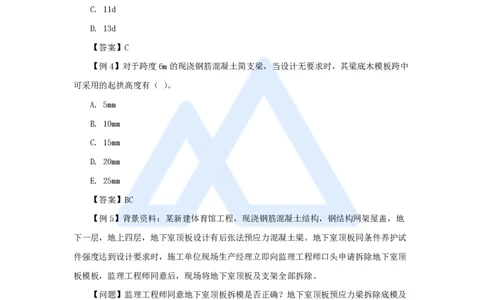

【例4】对于跨度6m的现浇钢筋混凝土简支梁，当设计无要求时，其梁底木模板跨中
可采用的起拱高度有（ ）。
A. 5mm
B. 10mm
C. 15mm
D. 20mm
E. 25mm
【答案】BC
【例5】背景资料：某新建体育馆工程，现浇钢筋混凝土结构，钢结构网架屋盖，地
下一层，地上四层，地下室顶板设计有后张法预应力混凝土梁。地下室顶板同条件养护试
件强度达到设计要求时，施工单位现场生产经理立即向监理工程师口头申请拆除地下室顶
板模板，监理工程师同意后，现场将地下室顶板及支架全部拆除。
【问题】监理工程师同意地下室顶板拆模是否正确？地下室顶板预应力梁拆除底模及
支架的前置条件有哪些？
【答案】
1. 不正确
2. 前置条件
（1）预应力钢筋张拉完毕。
（2）混凝土同条件养护试件强度达规定要求。
（3）填写拆模申请，经技术负责人批准。
4
www.haixue.com嗨学网 | 职业价值点亮者
P97~99 二、钢筋工程
1. 钢筋配料
直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度
弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度
1. 钢筋配料
箍筋下料长度=箍筋周长+箍筋调整值
2. 钢筋代换
代换手续 征得设计单位同意，办理设计变更手续
（1）满足设计要求：构件承载力、最大力下总延伸率、裂缝宽
度、抗震规定
满足要求
（2）满足构造要求：最小配筋率、钢筋间距、保护层厚度、钢筋
锚固长度、接头面积百分率、搭接长度
3. 钢筋连接
焊接 直接承受动力荷载的结构构件，纵向钢筋不宜采用焊接接头
机械连接 最常见的方式：钢筋剥肋滚压直螺纹套筒连接
（1）受拉钢筋φ＞25mm、受压钢筋φ＞28mm，不宜采用绑扎连接
绑扎连接 （2）轴心受拉及小偏心受拉杆件，直接承受动力荷载结构，纵向
钢筋不得采用绑扎连接
（1）宜设置在受力较小处
接
（2）同一纵向受力钢筋不宜设置两个或以上接头
头
（3）接头末端至钢筋弯起点的距离不小于钢筋直径的10倍
5
www.haixue.com嗨学网 | 职业价值点亮者
4. 钢筋加工
（1）包括调直、除锈、下料切断、接长、弯曲成型。
（2）当采用冷拉调直时，HPB300光圆钢筋的冷拉率不宜大于4%；带肋钢筋的冷拉率
不宜大于1%。
（3）钢筋除锈：一是在钢筋冷拉或调直过程中除锈，二是采用机械除锈机除锈、喷砂
除锈、酸洗除锈和手工除锈等。
（4）切断口不得有马蹄形或起弯等现象。
（5）钢筋应一次弯折到位，不得反复弯折。弯曲成型工具可用钢筋弯曲机、四头弯筋
机、手工弯曲工具等。
（6）加工宜在常温状态下进行，加工过程中不应加热钢筋。
5. 钢筋安装
（1）柱钢筋箍筋的接头应交错布置在四角纵向钢筋上；箍筋转角与纵向钢筋交叉点均
应扎牢。
（2）墙体钢筋采用双层钢筋网时，在两层钢筋间应设置撑铁或绑扎架。
（3）框架梁的上部钢筋接头位置宜设置在跨中1/3跨度范围内，下部钢筋接头位置宜
设置在梁端1/3跨度范围内。
（4）板的上部钢筋接头位置宜设置在跨中1/2跨度范围内，下部钢筋接头位置宜设置
在梁端1/4跨度范围内。
（5）板、次梁与主梁交叉处，板钢筋在上，次梁钢筋居中，主梁钢筋在下。
【例1 22年】宜采用绑扎搭接接头的是（ ）。
A. 直径28mm受拉钢筋
B. 直径25mm受压钢筋
C. 桁架拉杆纵向受力钢筋
D. 行车梁纵向受力钢筋
【答案】B
【例2 20年】钢筋代换时应满足构造要求有（ ）。
A. 裂缝宽度验算
B. 配筋率
C. 钢筋间距
D. 保护层厚度
6
www.haixue.com嗨学网 | 职业价值点亮者
E. 钢筋锚固长度
【答案】CDE
【例3】钢筋配料时，弯起钢筋的下料长度是（ ）。
A. 直段长度+弯钩增加的长度
B. 直段长度+斜段长度+弯钩增加的长度
C. 直段长度+斜段长度-弯曲调整值+弯钩增加的长度
D. 直段长度+斜段长度+弯曲调整值+弯钩增加的长度
【答案】C
【例4】钢筋的连接方式包括（ ）。
A. 焊接
B. 螺栓连接
C. 铆接
D. 机械连接
E. 绑扎连接
【答案】ADE
【例5】关于钢筋加工的说法，正确的是（ ）。
A. 钢筋冷拉调直时，不能同时进行除锈
B. HRB级钢筋采用冷拉调直时，冷拉率允许最大值为4%
C. 钢筋的切断口有马蹄形现象
D. 钢筋的加工宜在常温下进行，加工过程不应加热钢筋
【答案】D
【例6】连续梁上部钢筋和下部钢筋接头位置宜分别设置在（ ）范围内。
A. 跨中1/3跨度和梁端1/3跨度
B. 跨中1/3跨度和跨中1/3跨度
C. 梁端1/3跨度和梁端1/3跨度
D. 梁端1/3跨度和跨中1/3跨度
【答案】A
