P125～126 4.4.1 碾压混凝土的施工工艺及特点
1. 碾压混凝土坝的施工工艺
1）结构形式——“金包银”结构

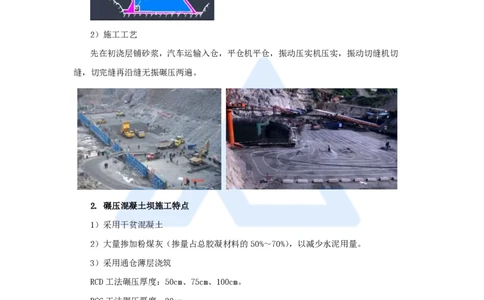

2）施工工艺
先在初浇层铺砂浆，汽车运输入仓，平仓机平仓，振动压实机压实，振动切缝机切
缝，切完缝再沿缝无振碾压两遍。
2. 碾压混凝土坝施工特点
1）采用干贫混凝土
2）大量掺加粉煤灰（掺量占总胶凝材料的50%～70%），以减少水泥用量。
3）采用通仓薄层浇筑
RCD工法碾压厚度：50cm、75cm、100cm。
RCC工法碾压厚度：30cm。
在摊铺碾压混凝土前，通常先在建基面铺一层常态混凝土垫层进行找平，厚度一般
1.0～2.0m。
4）大坝横缝成缝方式
碾压混凝土坝是若干个坝段一起浇筑混凝土，所以横缝采用振动切缝机切缝，设置诱
导孔或设置填缝材料等方法形成横缝。
1
www.haixue.com嗨学网 | 职业价值点亮者
5）碾压或振捣达到混凝土密实
碾压混凝土依靠振动碾碾压达到混凝土密实。
常态混凝土依靠振捣器达到混凝土密实。

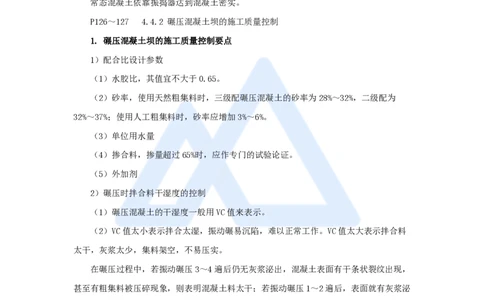

P126～127 4.4.2 碾压混凝土坝的施工质量控制
1. 碾压混凝土坝的施工质量控制要点
1）配合比设计参数
（1）水胶比，其值宜不大于0.65。
（2）砂率，使用天然粗集料时，三级配碾压混凝土的砂率为28%～32%，二级配为
32%～37%；使用人工粗集料时，砂率应增加3%～6%。
（3）单位用水量
（4）掺合料，掺量超过65%时，应作专门的试验论证。
（5）外加剂
2）碾压时拌合料干湿度的控制
（1）碾压混凝土的干湿度一般用VC值来表示。
（2）VC值太小表示拌合太湿，振动碾易沉陷，难以正常工作。VC值太大表示拌合料
太干，灰浆太少，集料架空，不易压实。
在碾压过程中，若振动碾压3～4遍后仍无灰浆泌出，混凝土表面有干条状裂纹出现，
甚至有粗集料被压碎现象，则表明混凝土料太干；若振动碾压1～2遍后，表面就有灰浆泌
出，有较多灰浆黏在振动碾上，低档行驶有陷车情况，则表明拌合料太湿。在振动碾压
3～4遍后，混凝土表面有明显灰浆泌出，表面平整、润湿、光滑，碾滚前后有弹性起伏现
象，则表明混凝土料干湿适度。
（3）现场VC值的测定可以采用VC仪或凭经验手感测定。
【例题】碾压混凝土经振动碾压3～4遍后仍无灰浆泌出，且出现粗集料被压碎现象，
表明（ ）。【2023.24】
A. 拌和料太干
2
www.haixue.com嗨学网 | 职业价值点亮者
B. VC值过小
C. 拌和料太湿
D. VC值过大
E. 水泥用量过少
【答案】AD
【例题】VC值是评价碾压混凝土（ ）的指标。【2010.9】
A. 湿密度
B. 干湿度
C. 压实度
D. 均匀性
【答案】B

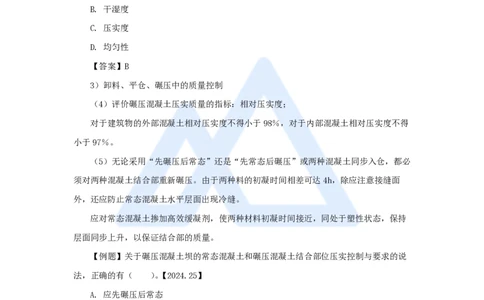

3）卸料、平仓、碾压中的质量控制
（4）评价碾压混凝土压实质量的指标：相对压实度；
对于建筑物的外部混凝土相对压实度不得小于98％，对于内部混凝土相对压实度不得
小于97％。
（5）无论采用“先碾压后常态”还是“先常态后碾压”或两种混凝土同步入仓，都必
须对两种混凝土结合部重新碾压。由于两种料的初凝时间相差可达4h，除应注意接缝面
外，还应防止常态混凝土水平层面出现冷缝。
应对常态混凝土掺加高效缓凝剂，使两种材料初凝时间接近，同处于塑性状态，保持
层面同步上升，以保证结合部的质量。
【例题】关于碾压混凝土坝的常态混凝土和碾压混凝土结合部位压实控制与要求的说
法，正确的有（ ）。【2024.25】
A. 应先碾压后常态
B. 应先常态后碾压
C. 两种混凝土应同步入仓
D. 必须对两种混凝土结合部重新碾压
E. 应对常态混凝土掺加高效缓凝剂
【答案】DE
4）碾压混凝土的养护和防护
（1）施工过程中，碾压混凝土仓面应保持湿润。大风、干燥、高温气候下施工时，可
3
www.haixue.com嗨学网 | 职业价值点亮者
采取仓面喷雾措施，防止混凝土表面水分散失。
（2）正在施工和刚碾压完毕的仓面，应防止外来水流入。
（3）混凝土终凝后应立即进行保湿养护。对水平施工缝养护应持续至上一层碾压混凝
土开始铺筑为止。对永久外露面，宜养护28d以上。台阶棱角应加强养护。
2. 碾压混凝土的质量控制手段
1）常用VeBe仪测定碾压混凝土的稠度，以控制配合比。
2）用核子密度仪测定碾压混凝土的湿密度和压实度，对碾压层的均匀性进行控制。

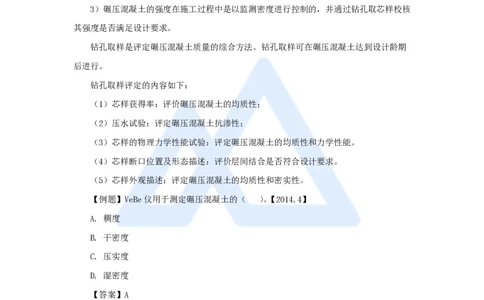

3）碾压混凝土的强度在施工过程中是以监测密度进行控制的，并通过钻孔取芯样校核
其强度是否满足设计要求。
钻孔取样是评定碾压混凝土质量的综合方法。钻孔取样可在碾压混凝土达到设计龄期
后进行。
钻孔取样评定的内容如下：
（1）芯样获得率：评价碾压混凝土的均质性；
（2）压水试验：评定碾压混凝土抗渗性；
（3）芯样的物理力学性能试验：评定碾压混凝土的均质性和力学性能。
（4）芯样断口位置及形态描述：评价层间结合是否符合设计要求。
（5）芯样外观描述：评定碾压混凝土的均质性和密实性。
【例题】VeBe仪用于测定碾压混凝土的（ ）。【2014.4】
A. 稠度
B. 干密度
C. 压实度
D. 湿密度
【答案】A
【例题】碾压混凝土坝的混凝土强度在施工过程中是以（ ）进行控制的。
【2012.10】
A. 钻孔取芯
B. 压水试验
C. 监测密度
D. 留置试块
【答案】C
4
www.haixue.com嗨学网 | 职业价值点亮者
【例题】钻孔取样的芯样获得率可用来评价碾压混凝土的（ ）。【2023.8，
2020.8】
A. 抗渗性
B. 密实性
C. 均质性
D. 力学性能
【答案】C
【2022案例四（6）】事件四：施工单位编制了碾压混凝土施工方案，采用RCC工法施
工，碾压厚度75cm，碾压前通过碾压试验确定碾压参数。在碾压过程中，采用核子密度仪
测定碾压混凝土的湿密度和压实度，对碾压层的均匀性进行控制。
【问题】6. 指出事件四中的不妥之处，说明理由。碾压参数包含哪些内容？采用核子
密度仪测定湿密度和压实度时，对检测点布置和数量以及检测时间有什么要求？
【答案】
6.（1）不妥之处：碾压厚度75cm。
理由：RCC工法碾压厚度通常为30cm。
（2）碾压参数包含：碾压遍数及振动碾行走速度。
（3）每铺筑碾压混凝土100～200m2，至少应有一个检测点，每层应有3个以上检测
点，检测宜在压实后1h内进行。
【2019案例五（4、5）】事件三：碾压混凝土坝施工中，采取了仓面保持湿润等养护
措施。2016年9月，现场对已施工完成的碾压混凝土坝体钻孔取芯，钻孔取芯检验项目及
评价内容如表5-2所示。
表5-2 钻孔取芯检验项目及评价内容
序号 检验项目 评价内容
1 芯样获得率 E
2 压水试验 F
3 芯样的物理力学性能试验 评价碾压混凝土均质性和力学性能
4 芯样断面位置及形态描述 评价碾压混凝土层间结合是否符合设计要求
5 芯样外观描述 G
【问题】
4. 事件三中，除仓面保持湿润外，在碾压混凝土养护方面还应注意哪些问题？
5. 事件三表5-2中，E、F、G分别所代表的评价内容是什么？
5
www.haixue.com嗨学网 | 职业价值点亮者
【答案】
4. 碾压混凝土养护方面还应注意：
（1）正在施工和刚碾压完毕的仓面，应防止外来水流入（或不能洒水养护）；
（2）混凝土终凝后，应立即进行保湿养护；
（3）水平施工缝，洒水养护持续至上一层碾压混凝土开始铺筑；
（4）永久外露面，宜养护28天以上。
5. E评价碾压混凝土的均质性；
F评价碾压混凝土的抗渗性；
G评价碾压混凝土的均质性和密实性。
6
