3.1 建筑给水排水与供暖工程施工技术
考点1：建筑给水排水与供暖管道常用的连接方法
1）螺纹连接
管径小于或等于100mm的镀锌钢管宜采用螺纹连接，多用于明装管道。钢塑复合管一般也采用螺纹连接。镀
锌钢管套丝时破坏的镀锌层表面及外露螺纹部分应做防腐处理。
看个视频：

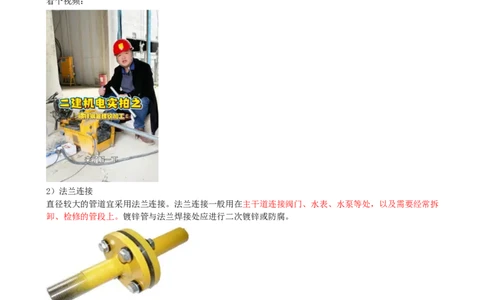

2）法兰连接
直径较大的管道宜采用法兰连接。法兰连接一般用在主干道连接阀门、水表、水泵等处，以及需要经常拆
卸、检修的管段上。镀锌管与法兰焊接处应进行二次镀锌或防腐。
3）焊接连接
焊接适用于非镀锌钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多。铜管连接可采用专
用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装，当管径大于或等于
22mm时宜采用对口焊接。不锈钢管可采用承插焊接。4）沟槽连接（卡箍连接）
沟槽式连接可用于空调冷热水、给水、雨水等系统直径大于或等于100mm的镀锌钢管或钢塑复合管，也可用
于直径大于50mm的消火栓架空管道。沟槽连接具有操作简单、不影响管道的原有特性、施工安全、系统稳
定性好、维修方便、省工省时等特点

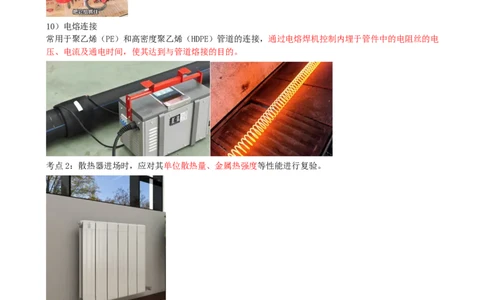

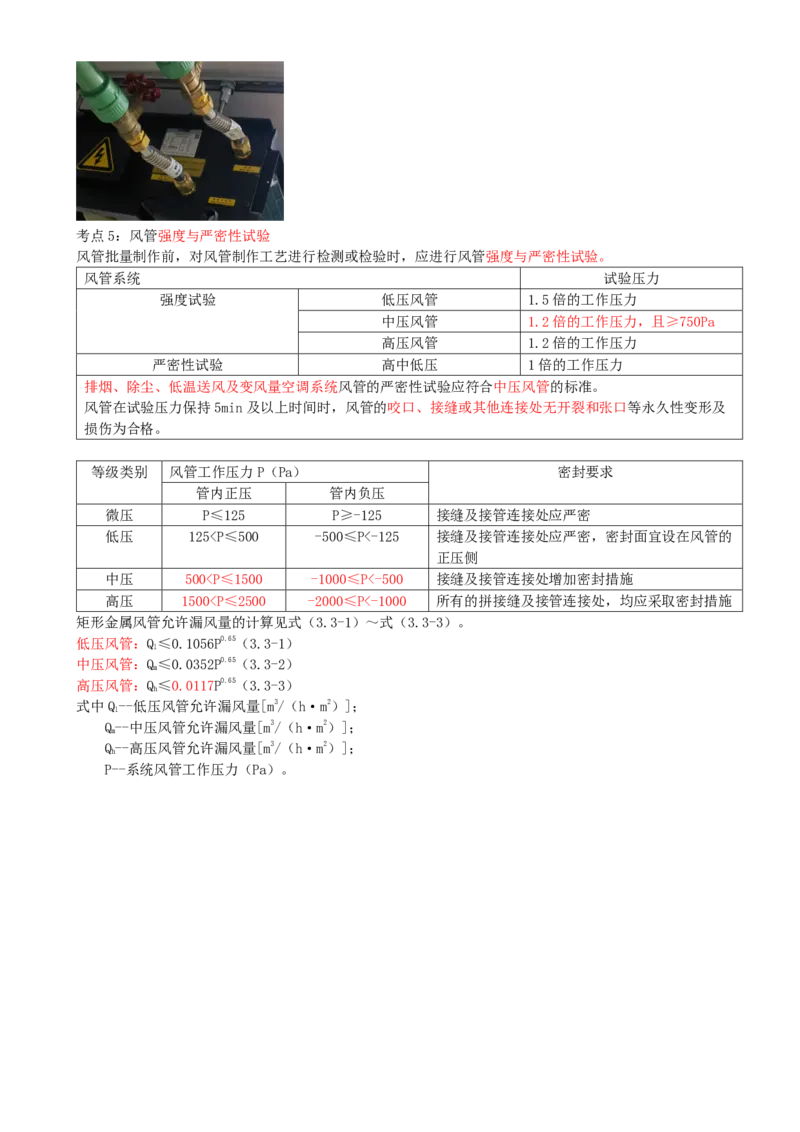

10）电熔连接
常用于聚乙烯（PE）和高密度聚乙烯（HDPE）管道的连接，通过电熔焊机控制内埋于管件中的电阻丝的电
压、电流及通电时间，使其达到与管道熔接的目的。
考点2：散热器进场时，应对其单位散热量、金属热强度等性能进行复验。
考点3：绝热材料进场时，应对其导热系数或热阻、密度、吸水率等性能进行复验；复验应为见证取样检
验。同厂家、同材质的绝热材料，复验次数不得少于2次。考点4：预留、预埋
（3）管道穿过楼板时应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm，安装在
卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平，套管与管道之间缝隙宜用
阻燃密实材料和防水油膏填实，且端面应光滑。

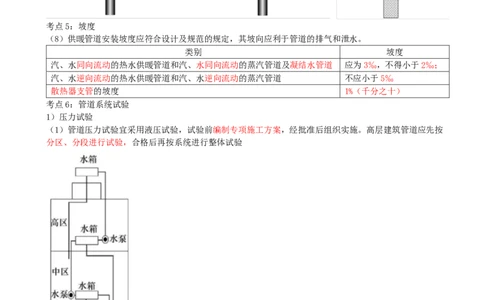

考点5：坡度
（8）供暖管道安装坡度应符合设计及规范的规定，其坡向应利于管道的排气和泄水。
类别 坡度
汽、水同向流动的热水供暖管道和汽、水同向流动的蒸汽管道及凝结水管道 应为3‰，不得小于2‰；
汽、水逆向流动的热水供暖管道和汽、水逆向流动的蒸汽管道 不应小于5‰
散热器支管的坡度 1%（千分之十）
考点6：管道系统试验
1）压力试验
（1）管道压力试验宜采用液压试验，试验前编制专项施工方案，经批准后组织实施。高层建筑管道应先按
分区、分段进行试验，合格后再按系统进行整体试验
（5）供暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。
序号 管道 方法
1 蒸汽、热水供暖系统 应以系统顶点工作压力加0.1MPa做水压试验，同时在系统顶点的试验压
力不小于0.3MPa。
2 高温热水供暖系统 试验压力应为系统顶点工作压力加0.4MPa。
3 使用塑料管及复合管 应以系统顶点工作压力加0.2MPa做水压试验，同时在系统顶点的试验压
的热水供暖系统 力不小于0.4MPa记忆方法：洗鸳鸯浴，发誓1314，突然高温，直接烫死（4），两种材料的加2。
3.2 建筑电气工程施工技术
看个视频：

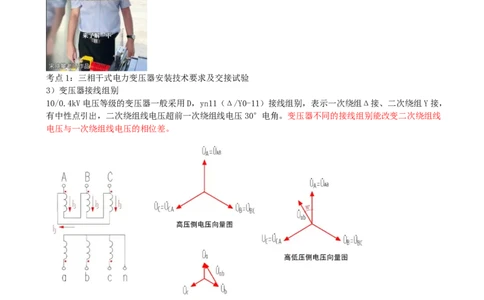

考点1：三相干式电力变压器安装技术要求及交接试验
3）变压器接线组别
10/0.4kV电压等级的变压器一般采用D，yn11（Δ/Y0-11）接线组别，表示一次绕组Δ接、二次绕组Y接，
有中性点引出，二次绕组线电压超前一次绕组线电压30°电角。变压器不同的接线组别能改变二次绕组线
电压与一次绕组线电压的相位差。
4）干式变压器交接试验
（1）测量绕组连同套管的直流电阻
①1600kVA及以下三相变压器，各相绕组相互间的差别不应大于4%；无中性点引出的绕组，线间各绕组相互
间差别不应大于2%；
1600kVA以上变压器，各相绕组相互间差别不应大于2%；无中性点引出的绕组，线间相互间差别不应大于
1%。4）干式变压器交接试验
（1）测量绕组连同套管的直流电阻
②变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%；
不同温度下电阻值应按下式计算：
R =R ⋅ #$%! （3.2-1）
! "
#$%"
式中R --温度在t （℃）时的电阻值（Ω）；
" "
R --温度在t （℃）时的电阻值（Ω）；
! !
T--计算用常数，铜导线取235，铝导线取225.
（2）检查所有分接的电压比
与制造厂铭牌数据相比：电压等级在35kV以下，电压比小于3的变压器电压比允许偏差应为±1%；其他所
有变压器额定分接下电压比允许偏差不应超过±0.5%；（3）有载调压切换装置试验
①在变压器无电压下，有载分接开关的手动操作不应少于2个循环、电动操作不应少于5个循环，其中电动
操作时电源电压应为额定电压的85%及以上。
（4）测量绕组连同套管的绝缘电阻
绝缘电阻值不应低于产品出厂试验值的70%或不低于10000MΩ（20℃）。
（5）绕组连同套管的交流耐压试验
科普时间：
系统标称电压：电力系统规定的标准电压等级（如1kV、3kV、10kV等），是系统正常运行的基准电压。
设备最高电压：变压器能长期安全运行的最高电压（略高于系统标称电压，匹配系统电压波动工况）。
交流耐受电压：试验时需施加的交流电压值（远高于设备最高运行电压），用于模拟“过电压”考验绝缘。
额定电压在35kV及以下的干式电力变压器，线端试验应按表3.2-2进行交流耐压试验。
表3.2-2 干式电力变压器交流耐压试验电压值（kV）
系统标称电压 设备最高电压 交流耐受电压
≤1 ≤1.1 2
3 3.6 8
6 7.2 1610 12 28
系统标称电压 设备最高电压 交流耐受电压
15 17.5 30
20 24 40
35 40.5 56
（6）额定电压下的冲击合闸试验
①在额定电压下对变压器的冲击合闸试验，应进行5次，每次间隔时间宜为5min，应无异常现象，其中
750kV变压器在额定电压下，第一次冲击合闸后的带电运行时间不应少于30min，其后每次合闸后带电运行
时间可逐次缩短，但不应少于5min。
考点2：2.电气动力安装技术
2）电动机接线要求
（1）电动机安装随设备（如风机、水泵等）的安装进行。
（2）电动机外露可导电部分必须与保护接地导体可靠连接。1kV以下电动机的绝缘电阻值不应小于0.5M
Ω，抽查的数量为50%。
考点3：接闪杆（线、网）的施工要求
2）接闪带（网）的施工要求
（1）接闪带一般使用40mm×4mm的镀锌扁钢或直径为12mm的镀锌圆钢制作。接闪带固定支架高度不宜小于
150mm。采用镀锌扁钢支架的间距为0.5m，采用镀锌圆钢支架的间距为1m。每个固定支架应能承受49N的垂
直拉力。接闪带在过建筑物变形缝处的跨接应采取补偿措施。3.3 通风与空调工程施工技术
考点1：矩形薄钢板法兰弹簧夹
矩形薄钢板法兰弹簧夹连接时，微、中、低压系统风管的弹簧夹间距不大于150mm，弹簧夹应一正一反交错
卡压固定，不应松动。
考点2：套管总结
类型 套管材质 / 特殊要求 尺寸要求 封堵及其他要求
建筑管道预 金属 / 塑料；地下室外墙严 楼板：顶高装饰面20mm（厨卫 阻燃密实材料+防水油
留预埋 防水用柔性防水套管 50mm），底平楼板底； 膏，端面光滑
墙壁：两端平饰面
风管安装 钢制，厚≥1.6mm 穿墙：平墙体两侧；穿楼板：底 不燃柔性材料封堵
平楼板底，顶高30mm 严密
空调水系统 钢制；地下室外墙严防水用柔 墙体：平饰面；楼板：顶高装饰 防火分区用不燃材料；
性防水套管 面20-50mm，底平楼板底 保温管缝隙用不燃材
料；不得作管道支撑
考点3：坡度总结
管道安装 （8）供暖管道安装坡度应符合设计及规范的规定，其坡向应利于管道的排气和泄水。
例如：汽、水同向流动的热水供暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡
度应为3‰，不得小于2‰；汽、水逆向流动的热水供暖管道和汽、水逆向流动的蒸汽
管道，坡度不应小于5‰；散热器支管的坡度应为1%。
空调水系统的施 冷凝水排水管的坡度应符合设计要求。当设计无要求时，管道坡度宜大于或等于8‰，
工技术 且应坡向出水口。
自动喷水灭火系 （1）自动喷水灭火系统的管道横向安装宜设2‰~5‰的坡度且应坡向排水管；当局部
统安装要求 区域难以利用排水管将水排净时，应采取相应的排水措施。
变压器安装技术 （2）装有气体继电器的变压器，应使变压器顶盖沿气体继电器的气流方向有
1.0%~1.5%的升高坡度。
电力电缆线路施 （3）电缆排管直线距离超过50m处、排管转弯处、分支处都要设置电缆井。排管通向
工技术 电缆井应有不小于 0.1%的坡度，以便管内的水流入电缆井内。
看个视频：考点4：风机盘管
风机盘管机组进场时，应对机组的供冷量、供热量、风量、水阻力、功率及噪声等性能进行见证取样检验，
同厂家的风机盘管机组数量在500台及以下时，抽检2台；每增加1000台时应增加抽检1台；复验合格后
再进行安装。
【口诀：热水澡供冷风】
（9）安装前宜进行风机三速试运行及盘管水压试验，试验压力应为系统工作压力的1.5倍，试验观察时间
应为2min，不渗漏为合格。风机盘管机组与供回水管道的连接，应采用耐压值大于或等于1.5倍工作压力
的金属软管柔性连接；考点5：风管强度与严密性试验
风管批量制作前，对风管制作工艺进行检测或检验时，应进行风管强度与严密性试验。
风管系统 试验压力
强度试验 低压风管 1.5倍的工作压力
中压风管 1.2倍的工作压力，且≥750Pa
高压风管 1.2倍的工作压力
严密性试验 高中低压 1倍的工作压力
排烟、除尘、低温送风及变风量空调系统风管的严密性试验应符合中压风管的标准。
风管在试验压力保持5min及以上时间时，风管的咬口、接缝或其他连接处无开裂和张口等永久性变形及
损伤为合格。
等级类别 风管工作压力P（Pa） 密封要求
管内正压 管内负压
微压 P≤125 P≥-125 接缝及接管连接处应严密
低压 125
