2.2 导流建筑物及基坑排水
2.2.1 围堰的类型
考点1：围堰类型★★
考点 1 内容 考频指数
围堰类型★★ 一、围堰类型 ※※
分类标准 分类名称
材料 土石围堰、混凝土围堰、钢板桩围堰、草土围堰、袋装土围堰、
与水流方向的相对位置 横向围堰、纵向围堰
导流期间基坑淹没条件 过水围堰（满足堰顶过水要求）、不过水围堰

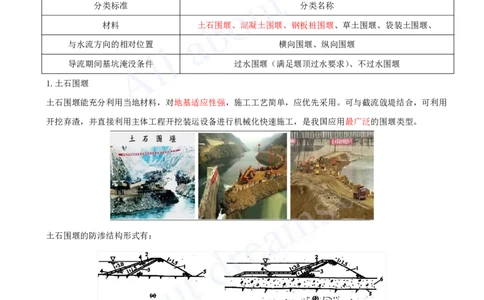

1.土石围堰
土石围堰能充分利用当地材料，对地基适应性强，施工工艺简单，应优先采用。可与截流戗堤结合，可利用
开挖弃渣，并直接利用主体工程开挖装运设备进行机械化快速施工，是我国应用最广泛的围堰类型。
土石围堰的防渗结构形式有：
图2.2.1-1 土石围堰
(a)斜墙式；(b)斜墙带水平铺盖式；(c)垂直防渗墙式；(d)灌浆帷幕式
1—堆石体；2—黏土斜墙、铺盖；3—反滤层；4—护面；5—隔水层；
6—覆盖层；7—垂直防渗墙；8—灌浆帷幕；9—黏土心墙[注：天一文化专有版权，未经许可不可转发或复印传播]
2.混凝土围堰
混凝土围堰结构形式有重力式（如图）、拱形等形式。
双向挡水支墩式 撑墙式 溢流重力式
混凝土围堰宜优先选用重力式碾压混凝土结构，宜建在岩石地基上。河谷狭窄且地质条件良好的堰址可采用
混凝土拱围堰。
分段围堰法导流施工中，用混凝土浇筑的纵向围堰可以两面挡水，而且可与永久建筑物相结合作为坝体或闸
室体的一部分。

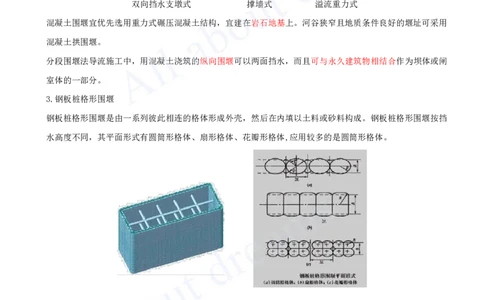

3.钢板桩格形围堰
钢板桩格形围堰是由一系列彼此相连的格体形成外壳，然后在内填以土料或砂料构成。钢板桩格形围堰按挡
水高度不同，其平面形式有圆筒形格体、扇形格体、花瓣形格体,应用较多的是圆筒形格体。
注：装配式钢板桩格形围堰适用于在岩石地基或混凝土基座上建造，其最大挡水水头不宜大于 30m；
打入式钢板桩围堰适用于细砂砾石层地基，其最大挡水水头不宜大于20m。
装配式 打入式[注：天一文化专有版权，未经许可不可转发或复印传播]
【单选】如图所示土围堰的防渗形式属于（ ）。
A.斜墙式
B.斜墙带水平铺盖式
C.垂直防渗墙式
D.灌浆帷幕式
答案：C

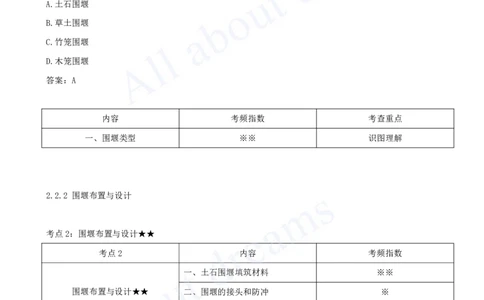

【单选】下列围堰类型中，可以与永久建筑物相结合并作为其组成部分的是（ ）。
A.土石围堰
B.草土围堰
C.竹笼围堰
D.木笼围堰
答案：A
内容 考频指数 考查重点
一、围堰类型 ※※ 识图理解
2.2.2 围堰布置与设计
考点2：围堰布置与设计★★
考点2 内容 考频指数
一、土石围堰填筑材料 ※※
围堰布置与设计★★ 二、围堰的接头和防冲 ※
三、围堰稳定及堰顶高程 ※※※
一、土石围堰填筑材料★★
均质土围堰 ≤1×10-4cm/s
渗透系数
防渗体≤1×10-5cm/s
（口诀：345） 斜墙/心墙土石围堰
堰壳＞1×10 -3cm/s，可采用天然砂卵石或石渣[注：天一文化专有版权，未经许可不可转发或复印传播]
二、围堰的接头和防冲★
1.围堰的接头
与岸坡的接头：扩大接触面和嵌入岸坡的方法，以延伸塑性防渗体的接触范围，防止集中绕渗破坏；

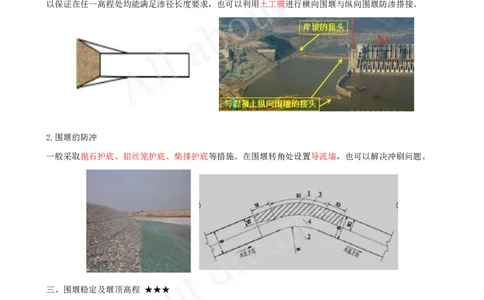

与混凝土纵向围堰的接头：通常采用刺墙形式插入土石围堰的塑性防渗体中，并将接头的防渗体断面扩大，
以保证在任一高程处均能满足渗径长度要求，也可以利用土工膜进行横向围堰与纵向围堰防渗搭接。
2.围堰的防冲
一般采取抛石护底、铅丝笼护底、柴排护底等措施。在围堰转角处设置导流墙，也可以解决冲刷问题。
三、围堰稳定及堰顶高程 ★★★
1.围堰稳定
土石围堰、混凝土围堰与浆砌石围堰的稳定安全系数应满足下列要求：
（1）土石围堰边坡稳定安全系数应满足下表的规定。
土石围堰边坡稳定安全系数
计算方法 围堰级别
3 级 4 级、5 级
简化毕肖普法 ≥1.30 ≥1.15
瑞典圆弧法 ≥1.20 ≥1.05
2圆弧，
3毕肖[注：天一文化专有版权，未经许可不可转发或复印传播]
上下差0.1，左右差0.15（一五一十）
（2）重力式混凝土围堰、浆砌石围堰
计算方法
围堰类别 抗剪断公式
抗剪强度公式
一般情况 排水失效
重力式混凝土围堰浆砌石围堰 ≥3.0 ≥2.5 ≥1.05
2.围堰堰顶高程
不过水围堰堰顶高程和堰顶安全加高值应符合下列规定：
（1）堰顶高程不低于设计洪水的静水位与波浪高度及堰顶安全加高值之和，其堰顶安全加高不低于表值。
不过水围堰堰顶安全加高下限值（m）
围堰级别
围堰类型
3 4~5
土石围堰 0.7 0.5
混凝土围堰、浆砌石围堰 0.4 0.3
总结：围堰高=水位+安全超高+波浪爬高
（2）土石围堰防渗体顶部在设计洪水静水位以上的加高值：斜墙式防渗体为 0.6~0.8m；心墙式防渗体为
0.3~0.6m。
干土
区
防
渗
体
饱和[注：天一文化专有版权，未经许可不可转发或复印传播]
【单选】某工程采用不过水土石围堰，基坑上游围堰挡水位为 30m，下游围堰挡水位为 29.4m，上下 游水位
差为 0.6m，波浪爬高为 0.5m，安全超高为 1.0m，该工程上游围堰堰顶高程至少应为（ ）。
A.31.0m
B.31.5m
C.31.6m
D.32.1m
答案：B
【案例节选】
上游围堰采用均质土围堰（5 级），围堰断面示意图如图 5-2 所示，施工单位分别采取瑞典圆弧法（K1）和
简化毕肖普法（K2）计算围堰边坡稳定安全系数，K1、K2 计算结果分别为1.03 和1.08。
【问题】
▽h 最小应为多少？K1、K2 是否满足《水利水电工程施工组织设计规范》（SL303-2017）的要求？规范规定
的最小值分别为多少？
围堰级别
围堰类型
3 4~5
土石围堰 0.7 0.5
混凝土围堰、浆砌石围堰 0.4 0.3
围堰级别
计算方法
3 级 4 级、5 级
简化毕肖普法 ≥1.30 ≥1.15
瑞典圆弧法 ≥1.20 ≥1.05
上下差0.1，左右差0.15（一五一十）
答案：
（1）∇h 最小应为 0.5m。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）K1不满足规范要求，规范规定的最小值为 1.05；
K2 不满足规范要求，规范规定的最小值为 1.15。
内容 考频指数 考查重点
一、土石围堰填筑材料 ※※ 345
二、围堰的接头和防冲 ※ 满足安全
三、围堰稳定及堰顶高程 ※※※ 稳定系数、围堰高程
考点3：基坑排水技术★★
考点3 内容 考频指数
一、初期排水 ※※
基坑排水技术★★
二、经常排水 ※※
1.组成：
围堰闭气后的基坑积水量、抽水过程中围堰及地基渗水量、堰身及基坑覆盖层中的含水
组成 量、可能的降水量（雨）。
与计算 2.排水量的计算：Q=ηV/T
初期 式中 Q—初期排水流量（m³/s）；V—基坑的积水体积（m³）；
排水 T—初期排水时间（s）；η—经验系数，一般取η=3-6。当覆盖层较厚，渗透系数较大
时取上限。
（工资效率=工作总量/工作时间）
1.对于土质围堰或覆盖层边坡，其基坑水位下降速度必须控制在允许范围内。 开始排
排水
水降速以0.5～0.8m/d为宜，接近排干时可允许达 1.0～1.5m/d。
控制
2.排水时间大型基坑可采用5～7d，中型基坑可采用3～5d（口诀：中午大吃）。
经常性
组成 围堰和地基在设计水头的渗流量、覆盖层中的含水量、排水时降水量及施工弃水量。
排水
【多选】水利工程施工中，基坑经常性排水量的组成包括（ ）。
A.围堰渗流量
B.覆盖层含水量
C.施工弃水量
D.基坑初期积水量[注：天一文化专有版权，未经许可不可转发或复印传播]
E.排水时段降水量
答案：ABCE
【案例节选】某河道治理工程包括新建泵站、新建堤防工程。本工程采用一次拦断河床围堰导流，上下游围
堰采用均质土围堰。基坑初期排水过程中，上游来水致使河道水位上升，上游围堰基坑侧发生滑坡。
【问题】基坑初期排水总量由哪几部分组成？
答案：
初期排水排水量的组成包括：围堰闭气后的基坑积水量、抽水过程中围堰及地基渗水量、堰身及基坑覆盖层
中的含水量，以及可能降水量。
内容 考频指数 考查重点
一、初期排水 ※※ 组成、排水时间
二、经常排水 ※※ 组成
2.2.4 导流泄水建筑物
考点4：导流泄水建筑物★
考点4 内容 考频指数
一、导流明渠 ※
导流泄水建筑物★ 二、导流隧洞 ※
三、导流底孔 ※
四、坝体预留缺口 ※
导流泄水建筑物包括：导流明渠、导流隧洞、导流涵管、导流底孔、坝体预留缺口等临时建筑物和部分利用
的永久泄水建筑物。
1、导流明渠
导流明渠布置应符合下列规定：
（1）泄量大，工程量小，宜优先考虑与永久建筑物结合。
（2）弯道少，宜避开滑坡、崩塌体及高边坡开挖区。
（3）应便于布置进入基坑交通道路。
（4）进出口与围堰接头应满足堰基防冲要求。
（5）弯道半径不宜小于3倍明渠底宽，进出口轴线与河道主流方向的夹角宜小于30°，避免泄洪时对上下游
沿岸及施工设施产生冲刷。（半径大角度小）[注：天一文化专有版权，未经许可不可转发或复印传播]
2.导流隧洞
导流隧洞的布置应符合下列要求：
（1）洞线应综合考虑地形、地质、枢纽总布置、水流条件、施工、运行及周边环境的影响因素，并通过技术
经济比较选定。
（2）导流洞进、出口与上、下游围堰堰脚的距离应满足围堰防冲要求。
（3）与枢纽总布置相协调。有条件时宜与永久隧洞结合，其结合部分的洞轴线、断面型式与衬砌结构等应同
时满足永久运行与施工导流要求。
（4）导流隧洞弯曲半径不宜小于5倍洞径（或洞宽），转角不宜大于60°，且应在弯段首尾设置直线段，其
长度不宜小于5倍洞径（或洞宽）。高流速有压隧洞弯曲半轻和转角宜通过试验确定。（同前原理）
3.导流底孔
导流底孔布置应遵循下列原则：
（1）宜布置在近河道主流位置。
（2）宜与永久泄水建筑物结合布置。
（3）坝内导流底孔宽度不宜超过该坝段宽度的一半，并宜骑缝布置。（特殊：宽度越小越好）
（4）应考虑下闸和封堵施工方便。
4.坝体预留缺口
坝体泄洪缺口宜设在河床部位，避免下泄水流冲刷岸坡。
【多选】下列有关导流泄水建筑物的布置说法正确的是（ ）。
A.导流明渠弯道半径不宜小于 3 倍明渠底宽
B.导流隧洞弯道半径不宜小于 5倍洞径（或洞宽）[注：天一文化专有版权，未经许可不可转发或复印传播]
C.坝内导流底孔宽度为该坝段宽度的三分之二
D.坝体泄洪缺口宜设在河岸边，避免下泄水流冲刷岸坡
E.导流明渠、导流隧洞以及导流底孔宜优先考虑与永久建筑物结合布置
答案：ABE
【案例节选】某施工单位承包了东风水库工程施工，制定的施工方案中部分内容如下：
水库大坝施工采用全段围堰法导流。相关工作内容有：①截流；②围堰填筑；③围堰拆除；④导流隧洞开挖；
⑤基坑排水；⑥坝体填筑。
【问题】
指出施工方案中①～ ⑥工作的合理施工顺序。（用工作序号表示）
答案：④→①→②→ ⑤ → ⑥ →③。
内容 考频指数 考查重点
一、导流明渠 ※ 了解总原则，注意数字
二、导流隧洞 ※
三、导流底孔 ※
四、坝体预留缺口 ※
