2.3.3 防渗墙施工技术
2.3 地基处理工程
2.3.1 地基基础的要求及地基处理的方法
2.3.2 灌浆施工技术
2.3.3 防渗墙施工技术
考情分析：
单选题：2021(1)；
多选题：2018(1)；
案例题：2021(2B)、2022(2B)。
一、二建教材重复程度：100%。
教材内容：
1.防渗墙的类型
2.成槽机械
3.质量检查

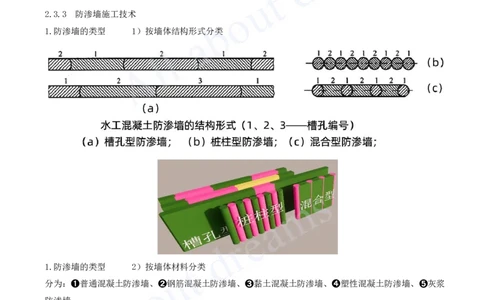

1.防渗墙的类型 1）按墙体结构形式分类
主要有：➊桩柱型防渗墙、➋槽孔型防渗墙、➌混合型防渗墙<三>类。
其中：➋槽孔型防渗墙使用更为广泛。[注：天一文化专有版权，未经许可不可转发或复印传播]
➊桩柱型防渗墙 ➋槽孔型防渗墙
2.3.3 防渗墙施工技术
1.防渗墙的类型 1）按墙体结构形式分类
1.防渗墙的类型 2）按墙体材料分类
分为：➊普通混凝土防渗墙、➋钢筋混凝土防渗墙、➌黏土混凝土防渗墙、➍塑性混凝土防渗墙、➎灰浆
防渗墙。
1.防渗墙的类型 3）按成槽方法分类
（Ⅰ）水工混凝土防渗墙的成槽方法：➊钻劈法、➋钻抓法、➌抓取法、➍铣削法等。
（Ⅱ）薄防渗墙的成槽方法：➎薄型抓斗成槽、➏冲击钻成槽、➐射水法成槽、➑锯槽机成槽等方法。
槽孔的孔斜率不应大于<4%>。[注：天一文化专有版权，未经许可不可转发或复印传播]
1.防渗墙的类型 4）按布置方式分类
水工混凝土防渗墙按布置方式分，主要有➊嵌固式防渗墙、➋悬挂式防渗墙、➌组合式防渗墙。
2.成槽机械及施工工序 ➊成槽机械
钢绳冲击钻机、冲击式反循环钻机、回转式钻机、抓斗挖槽机、射水成槽机、据槽机及链斗式挖槽机等。

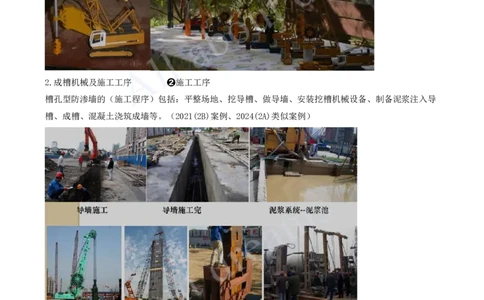

2.成槽机械及施工工序 ➋施工工序
槽孔型防渗墙的（施工程序）包括：平整场地、挖导槽、做导墙、安装挖槽机械设备、制备泥浆注入导
槽、成槽、混凝土浇筑成墙等。（2021(2B)案例、2024(2A)类似案例）
3.质量检查 0’.总说明、总框架
防渗墙质量检查程序应包括：➊工序质量检查（施工中）、➋墙体质量检查（施工后）。（2021(1)考
点）、（2022(2B)案例）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2021(1)-5.防渗墙质量检查程序除墙体质量检查外，还有（ ）质量检查。
A.工序
B.单元工程
C.分部工程
D.单位工程
答案：A
解析：防渗墙质量检查程序应包括：①工序质量检查（施工中）和②墙体质量检查（施工后）。

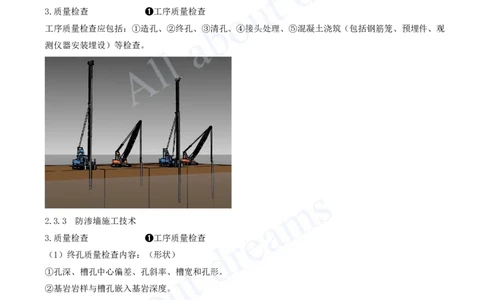

3.质量检查 ➊工序质量检查
工序质量检查应包括：①造孔、②终孔、③清孔、④接头处理、⑤混凝土浇筑（包括钢筋笼、预埋件、观
测仪器安装埋设）等检查。
2.3.3 防渗墙施工技术
3.质量检查 ➊工序质量检查
（1）终孔质量检查内容：（形状）
①孔深、槽孔中心偏差、孔斜率、槽宽和孔形。
②基岩岩样与槽孔嵌入基岩深度。
③一期、二期槽孔间接头的套接厚度。
（2）清孔质量检查内容：（浇筑）（2015(2)考点）
①接头孔刷洗质量。
②孔底淤积厚度。
③孔内泥浆性能(包括密度、黏度、含砂量)。[注：天一文化专有版权，未经许可不可转发或复印传播]
3.质量检查 ➊工序质量检查
（3）混凝土浇筑质量检查内容：
①导管布置。
②导管埋深。
③浇筑混凝土面的上升速度。
④钢筋笼、预埋件、观测仪器安装埋设。
⑤混凝土面高差。
（模拟案例题）
例题：2015(2)-18.防渗墙槽孔的清孔质量检查不包括（ ）。
A.孔深、孔斜 B.孔内泥浆性能
C.孔底淤积厚度 D.接头孔刷洗质量
答案：A
解析：
<终孔>质量检查内容：(1)孔深、槽孔中心偏差、孔斜率、槽宽和孔形。(2)基岩岩样与槽孔嵌入基岩深
度。(3)一期、二期槽孔间接头的套接厚度。
<清孔>质量检查内容：(1)接头孔刷洗质量。(2)孔底淤积厚度。(3)孔内泥浆性能（包括密度、黏度、含砂
量）。
3.质量检查 ➋墙体质量检查
（4）墙体材料检查应遵循下列规定:
①现场取样。
②抗压强度试件（每个墙段）至少成型1组，大于500m3的墙段至少成型2组；抗渗性能试件（每8~10
个）墙段成型1组。
③<薄墙>抗压强度试件（每5个墙段）成型1组，抗渗性能试件（每20个墙段）成型1组。
④...///。⑤...///。
(5)检查的时间、内容、方法、频率
时间：应在成墙28d后进行，
内容：墙体物理力学性能指标、墙段接缝和可能存在的缺陷。
方法：①钻孔取芯、②注水试验、③其他方法（Ⅰ开挖检验、Ⅱ无损检测）（2018(1)考点）。
（教材，P37+78+124+124，混乱）
频率：每15~20个槽孔1个，位置应具有代表性。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2018(1)-22.混凝土防渗墙的检测方法包括（ ）。
A.开挖检验
B.取芯试验
C.注水试验
D.光照检验
E.无损检测
答案：ABCE（阅卷答案）
答案：BC（建议选择）
解析：混凝土防渗墙的检测方法：①钻孔取芯、②注水试验、③其他方法（Ⅰ开挖检验、Ⅱ无损检测）。
小结：一<页>看尽长安花
1.防渗墙的类型【无】
2.成槽机械【案例】【➋21B<综Ⓐ>槽孔型流程、24A钻孔灌注桩流程】
3.质量检查【➊18检测方法、21什么检查、➋15清孔检查】
【案例】【➋22检查什么】
