5.3 城市供热管道工程
5.3.1 供热管道的分类

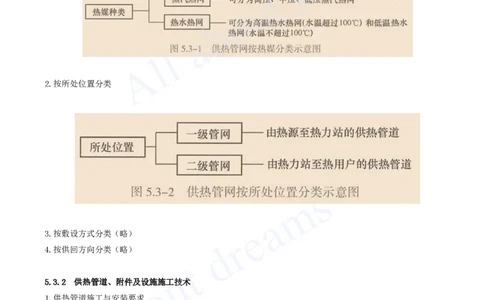

1.按热媒种类分类
城镇供热管网按照热媒不同分为蒸汽管网和热水管网，具体技术参数如下：
（1）工作压力小于或等于1.6MPa，介质设计温度小于或等于350°C的蒸汽管网。
（2）工作压力小于或等于2.5MPa，介质设计温度小于或等于200°C的热水管网。
2.按所处位置分类
3.按敷设方式分类（略）
4.按供回方向分类（略）
5.3.2 供热管道、附件及设施施工技术
1.供热管道施工与安装要求
常用的供热管道施工方法也有开槽法和不开槽法，开槽法施工可参考本书5.1.1中相关内容，热力管道常用不开
槽法的有浅埋暗挖法和盾构法、顶管法、定向钻法。
1）技术准备（略）
2）物资设备准备
（2）阀门应有制造厂的产品合格证。一级管网主干线所用阀门及与一级管网主干线直接相连通的阀门，支干线
首端和供热站入口处起关闭、保护作用的阀门及其他重要阀门，应进行强度和严密性试验，合格后方可使用。
（2011.23）[注：天一文化专有版权，未经许可不可转发或复印传播]
3）工程测量（略）
4）施工准备
（3）开挖低于地下水位的基坑（槽）、管沟时，应根据当地工程地质资料，采取降水或地下水控制措施。降水
之前，应按当地水务或建设主管部门的规定，将降水方案报批或组织进行专家论证。在降水施工的同时，应做
好降水监测、环境影响监测和防治，以及水土资源的保护工作。
5）管道材料与连接要求
为保证管道安装工程质量，焊接施工单位应符合下列要求：
（1）应有负责焊接工艺的焊接技术人员、检査人员和检验人员。
（2）应有符合焊接工艺要求的焊接设备且性能应稳定可靠。
（3）应有保证焊接工程质量达到标准的措施。
6）管道安装前的准备工作（略）2019.28
7）预制直埋管道安装施工要点[注：天一文化专有版权，未经许可不可转发或复印传播]
7）预制直埋管道安装施工要点
（1）预制直埋管道堆放时不得大于3层，且高度不得大于2m。
（7）预制直埋管道的监测系统与管道安装同时进行，安装接头处的信号线前先清理直埋管两端潮湿的保温材
料，连接完毕并检测合格后方可进行接头保温。[注：天一文化专有版权，未经许可不可转发或复印传播]

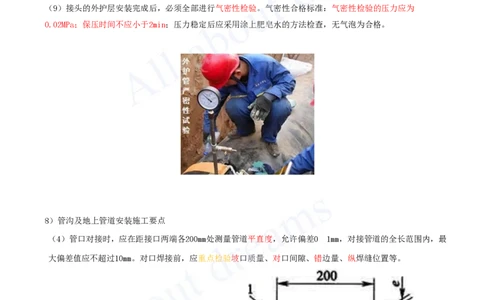

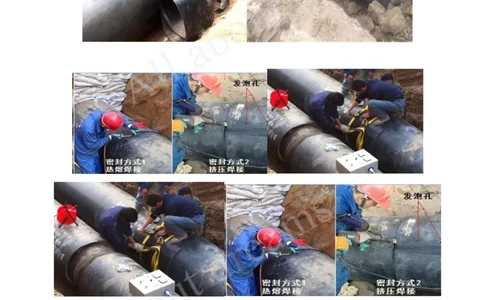

（9）接头的外护层安装完成后，必须全部进行气密性检验。气密性合格标准：气密性检验的压力应为
0.02MPa；保压时间不应小于2min；压力稳定后应采用涂上肥皂水的方法检查，无气泡为合格。
8）管沟及地上管道安装施工要点
（4）管口对接时，应在距接口两端各200mm处测量管道平直度，允许偏差0〜1mm，对接管道的全长范围内，最
大偏差值应不超过10mm。对口焊接前，应重点检验坡口质量、对口间隙、错边量、纵焊缝位置等。（潘老师口
诀：对错纵坡）
（5）管道穿过基础、墙体、楼板处，应安装套管，管道的焊口及保温接口不得置于墙壁中和套管中，套管与管
道之间的空隙应用柔性材料填塞。当穿墙时，套管的两侧与墙面的距离应大于20mm；当穿楼板时，套管高出楼
板面的距离应大于50mm。[注：天一文化专有版权，未经许可不可转发或复印传播]
（8）采用偏心异径管（大小头）时，蒸汽管道的变径应管底相平（俗称底平）安装在水平管路上，以便于排出
管内冷凝水；热水管道变径应管顶相平（俗称顶平）安装在水平管路上，以利于排出管内空气。
2.供热管网附件安装
1）支架吊架安装
（1）固定支架
固定支架主要用于固定管道，均匀分配补偿器之间管道的伸缩量，保证补偿器正常工作，多设置在补偿器和附
件旁。固定支架承受作用力较为复杂，不仅承受管道、附件、管内介质及保温结构的重量（2023.15A），同时
还承受管道因温度、压力的影响而产生的轴向伸缩推力和变形应力，并将作用力传递到支承结构。
固定支架必须严格安装在设计位置，位置应正确，埋设平整，与土建结构结合牢固（2018.12C）。支架处管道
不得有环向焊缝，固定支架不得与管道直接焊接固定（2018.12B）。固定支架处的固定卡板，只允许与管道焊
接，严禁与固定支架结构焊接。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）活动支架
支架形
特点
式
滑动支 能使管道与支架结构间自由滑动的支架，其主要承受管道及保温结构的重量和因管道热位移摩擦而
架 产生的水平推力（2023.15B）。滑动支架形式简单，加工方便，使用广泛
导向支 使管道在支架上滑动时不致偏离管轴线（2023.15C）。一般设置在补偿器、阀门两侧或其他只允许
架 管道有轴向移动的地方。（2022. 8①）
滚动支架是以滚动摩擦代替滑动摩擦，以减少管道热伸缩时的摩擦力。可分为滚柱支架及滚珠支架
滚动支
两种。滚柱支架用于直径较大而无横向位移的管道；滚珠支架用于介质温度较高、管径较大而无横
架
向位移的管道
可分为普通刚性吊架和弹簧吊架。普通刚性吊架主要用于伸缩性较小的管道，加工、安装方便，能
悬吊支
承受管道荷载的水平位移；弹簧吊架适用于伸缩性和振动性较大的管道，形式复杂，在重要场合使
架
用[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）支架、吊架制作和安装基本要求
④支架、吊架安装的位置应正确，标高和坡度应符合设计要求，管道支架支撑面的标高可采用加设金属垫板的
方式进行调整，但金属垫板不得大于两层，并与预埋钢板或钢结构进行焊接。
⑤弹簧吊架安装高度应按设计要求进行调整，弹簧的临时固定件，应在管道安装、试压、保温完成后拆除。
⑧有轴向补偿器的管段，补偿器安装前，管道和固定支架不得进行固定。
