6.2 城市综合管廊施工技术
6.2.1 工法选择

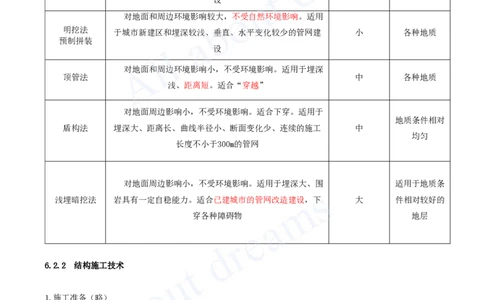

施工方法 适用情况 沉降 适用条件
地面开阔，对断面和周边环境影响很大，雨天、北方地
明挖法
区冬季无法施工。适用于城市新建区和埋深较浅的管网建 小 各种地质
现浇
设
对地面和周边环境影响较大，不受自然环境影响。适用
明挖法
于城市新建区和埋深较浅、垂直、水平变化较少的管网建 小 各种地质
预制拼装
设
对地面和周边环境影响小，不受环境影响。适用于埋深
顶管法 中 各种地质
浅、距离短。适合“穿越”
对地面周边影响小，不受环境影响。适合下穿。适用于
地质条件相对
盾构法 埋深大、距离长、曲线半径小、断面变化少、连续的施工 中
均匀
长度不小于300m的管网
对地面周边影响小，不受环境影响。适用于埋深大、围 适用于地质条
浅埋暗挖法 岩具有一定自稳能力。适合已建城市的管网改造建设，下 大 件相对较好的
穿各种障碍物 地层
6.2.2 结构施工技术
1.施工准备（略）
2.基坑土方开挖（略）[注：天一文化专有版权，未经许可不可转发或复印传播]
3.结构施工技术

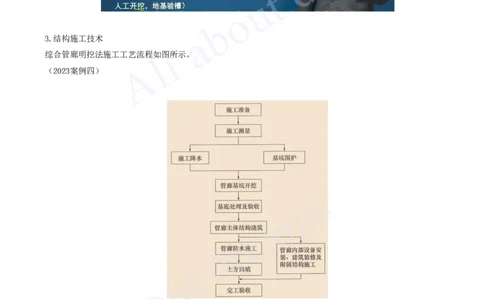

综合管廊明挖法施工工艺流程如图所示。
（2023案例四）[注：天一文化专有版权，未经许可不可转发或复印传播]

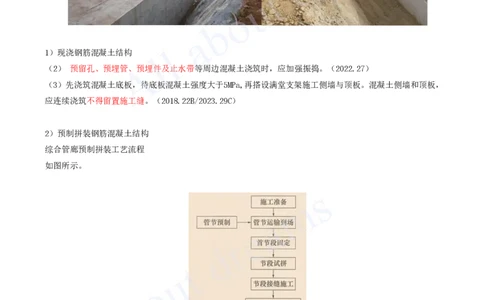

1）现浇钢筋混凝土结构
（2） 预留孔、预埋管、预埋件及止水带等周边混凝土浇筑时，应加强振捣。（2022.27）
（3）先浇筑混凝土底板，待底板混凝土强度大于5MPa,再搭设满堂支架施工侧墙与顶板。混凝土侧墙和顶板，
应连续浇筑不得留置施工缝。（2018.22B/2023.29C）
2）预制拼装钢筋混凝土结构

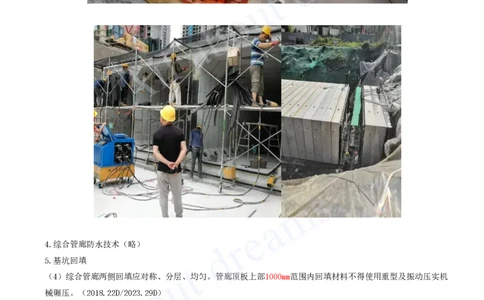

综合管廊预制拼装工艺流程
如图所示。[注：天一文化专有版权，未经许可不可转发或复印传播]
4.综合管廊防水技术（略）
5.基坑回填
（4）综合管廊两侧回填应对称、分层、均匀。管廊顶板上部1000mm范围内回填材料不得使用重型及振动压实机
械碾压。（2018.22D/2023.29D）
（5）基坑分段回填接槎处，已填土坡应挖台阶，其宽度不应小于1.0m、高度不应大于0.5m。
（8）人行道、机动车道路下的压实系数应不小于0.95（2023.29E），填土宽度每侧应比设计要求宽50cm。绿化
带下应回填到种植土底标高，压实系数应不小于0.90。
6.2.3 运营管理
1）运营维护
（4） 利用综合管廊结构本体的雨水渠，每年非雨季节清理疏通不应少于两次。
2）资料管理[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）综合管廊建设期间的档案资料应由建设单位负责收集、整理、归档。建设单位应及时移交相关资料。维护
期间，应由综合管廊日常管理单位负责收集、整理、归档。
第6章 城市综合管廊
小试牛刀
下列关于综合管廊断面布置的说法不正确的是（ ）。
A.天然气管道应在独立舱室内敷设
B.热力管道采用蒸汽介质时应在独立舱室内敷设
C.热力管道和电力电缆同仓敷设时，应采取保护措施
D.给水管道与热力管道同侧布置时，给水管道宜布置在热力管道下方
E.雨水和污水都可利用结构本体排水
答案：CE
小试牛刀
综合管廊建设期间的档案资料应由（ ）负责收集、整理、归档。
A.施工单位
B.监理单位
C.建设单位
D.城镇档案馆
答案：C
小试牛刀
综合管廊的施工方法包括（ ）。
A.定向钻法
B.明挖法
C.盖挖法
D.盾构法
E.浅埋暗挖法
答案：BDE
