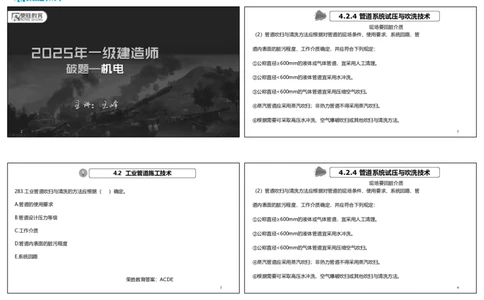

4.2.4 管道系统试压与吹洗技术
现场要回脏介质
（2）管道吹扫与清洗方法应根据对管道的现场条件、使用要求、系统回路、管
2025年一级建造师 道内表面的脏污程度、工作介质确定，并应符合下列规定：
①公称直径≥600mm的液体或气体管道，宜采用人工清理。
破题—机电
②公称直径<600mm的液体管道宜采用水冲洗。
③公称直径<600mm的气体管道宜釆用压缩空气吹扫。
主讲：王峰
④蒸汽管道应采用蒸汽吹扫；非热力管道不得采用蒸汽吹扫。
⑥根据需要可采取高压水冲洗、空气爆破吹扫或其他吹扫与清洗方法。
1 2
4.2 工业管道施工技术 4.2.4 管道系统试压与吹洗技术
现场要回脏介质
283.工业管道吹扫与清洗的方法应根据（ ）确定。 （2）管道吹扫与清洗方法应根据对管道的现场条件、使用要求、系统回路、管
A.管道的使用要求 道内表面的脏污程度、工作介质确定，并应符合下列规定：
B.管道设计压力等级
①公称直径≥600mm的液体或气体管道，宜采用人工清理。
C.工作介质
②公称直径<600mm的液体管道宜采用水冲洗。
D.管道内表面的脏污程度
③公称直径<600mm的气体管道宜釆用压缩空气吹扫。
E.系统回路
④蒸汽管道应采用蒸汽吹扫；非热力管道不得采用蒸汽吹扫。
⑥根据需要可采取高压水冲洗、空气爆破吹扫或其他吹扫与清洗方法。
荣胜教育答案：ACDE
3 4
视频30—31集 石家庄市长安区睿和中心19A08
10311-67663978
4.2.4 管道系统试压与吹洗技术 4.2 工业管道施工技术

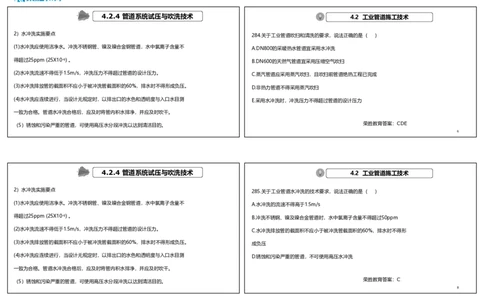

2）水冲洗实施要点 284.关于工业管道吹扫和清洗的要求，说法正确的是（ ）
(1)水冲洗应使用洁净水。冲洗不锈钢管、镍及镍合金钢管道，水中氯离子含量不 A.DN800的采暖热水管道宜采用水冲洗
得超过25ppm (25X10-6) 。 B.DN600的天然气管道宜采用压缩空气吹扫
(2)水冲洗流速不得低于1.5m/s，冲洗压力不得超过管道的设计压力。 C.蒸汽管道应采用蒸汽吹扫，且吹扫前管道绝热工程已完成
(3)水冲洗排放管的截面积不应小于被冲洗管截面积的60%，排水时不得形成负压。 D.非热力管道不得采用蒸汽吹扫
(4)水冲洗应连续进行，当设计无规定时，以排出口的水色和透明度与入口水目测 E.采用水冲洗时，冲洗压力不得超过管道的设计压力
一致为合格。管道水冲洗合格后，应及时将管内积水排净，并应及时吹干。
荣胜教育答案：CDE
（5）锈蚀和污染严重的管道，可使用高压水分段冲洗以达到清洁目的。
6
4.2.4 管道系统试压与吹洗技术 4.2 工业管道施工技术
2）水冲洗实施要点 285.关于工业管道水冲洗的技术要求，说法正确的是（ ）
(1)水冲洗应使用洁净水。冲洗不锈钢管、镍及镍合金钢管道，水中氯离子含量不 A.水冲洗的流速不得高于1.5m/s
得超过25ppm (25X10-6) 。 B.冲洗不锈钢、镍及镍合金管道时，水中氯离子含量不得超过50ppm
(2)水冲洗流速不得低于1.5m/s，冲洗压力不得超过管道的设计压力。 C.水冲洗排放管的截面积不应小于被冲洗管截面积的60%，排水时不得形
(3)水冲洗排放管的截面积不应小于被冲洗管截面积的60%，排水时不得形成负压。 成负压
(4)水冲洗应连续进行，当设计无规定时，以排出口的水色和透明度与入口水目测 D.锈蚀和污染严重的管道，不可使用高压水冲洗
一致为合格。管道水冲洗合格后，应及时将管内积水排净，并应及时吹干。
荣胜教育答案：C
（5）锈蚀和污染严重的管道，可使用高压水分段冲洗以达到清洁目的。
8
视频30—31集 石家庄市长安区睿和中心19A08
20311-67663978
4.2.4 管道系统试压与吹洗技术 4.2.4 管道系统试压与吹洗技术

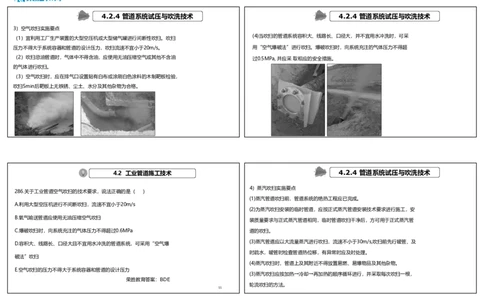

3）空气吹扫实施要点
(4)当吹扫的管道系统容积大、线路长、口径大，并不宜用水冲洗时，可采
（1）宜利用工厂生产装置的大型空压机或大型储气罐进行间断性吹扫。吹扫
压力不得大于系统容器和管道的设计压力，吹扫流速不宜小于20m/s。 用“空气爆破法”进行吹扫。爆破吹扫时，向系统充注的气体压力不得超
（2）吹扫忌油管道时，气体中不得含油，应使用无油压缩空气或其他不含油 过0.5MPa, 并应采 取相应的安全措施。
的气体进行吹扫。
（3）空气吹扫时，应在排气口设置贴有白布或涂刷白色涂料的木制靶板检验，
吹扫5min后靶板上无铁锈、尘土、水分及其他杂物为合格。
4.2 工业管道施工技术 4.2.4 管道系统试压与吹洗技术
4）蒸汽吹扫实施要点
286.关于工业管道空气吹扫的技术要求，说法正确的是（ ）
(1)蒸汽管道吹扫前，管道系统的绝热工程应已完成。
A.利用大型空压机进行不间断吹扫，流速不宜小于20m/s
(2)为蒸汽吹扫安装的临时管道，应按正式蒸汽管道安装技术要求进行施工，安
B.氧气输送管道应使用无油压缩空气吹扫
装质量要求与正式蒸汽管道相同，临时管道吹扫干净后，方可用于正式蒸汽管
C.爆破吹扫时，向系统充注的气体压力不得超过0.6MPa 道的吹扫。
(3)蒸汽管道应以大流量蒸汽进行吹扫，流速不小于30m/s,吹扫前先行暖管、及
D.容积大、线路长、口径大且不宜用水冲洗的管道系统，可采用“空气爆
时疏水，暖管时检查管道热位移，有异常时应及时处理。
破法”吹扫
(4)蒸汽吹扫时，管道上及其附近不得放置易燃、易爆物品及其他杂物。
E.空气吹扫的压力不得大于系统容器和管道的设计压力
(3)蒸汽吹扫应按加热→冷却→再加热的顺序循环进行，并采取每次吹扫一根，
荣胜教育答案：BDE
轮流吹扫的方法。
11
视频30—31集 石家庄市长安区睿和中心19A08
30311-67663978
4.2 工业管道施工技术 4.2 工业管道施工技术

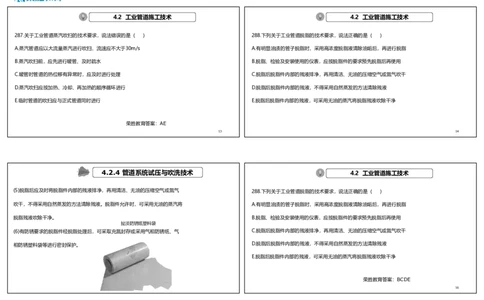

287.关于工业管道蒸汽吹扫的技术要求，说法错误的是（ ） 288.下列关于工业管道脱脂的技术要求，说法正确的是（ ）
A.蒸汽管道应以大流量蒸汽进行吹扫，流速应不大于30m/s A.有明显油渍的管子脱脂时，采用高浓度脱脂液清除油垢后，再进行脱脂
B.蒸汽吹扫前，应先进行暖管、及时疏水 B.脱脂、检验及安装使用的仪表，应按脱脂件的要求预先脱脂后再使用
C.暖管时管道的热位移有异常时，应及时进行处理 C.脱脂后脱脂件内部的残液排净，再用清洁、无油的压缩空气或氮气吹干
D.蒸汽吹扫应按加热、冷却、再加热的顺序循环进行 D.脱脂后脱脂件内部的残液，不得采用自然蒸发的方法清除残液
E.临时管道的吹扫应与正式管道同时进行 E.脱脂后脱脂件内部的残液，可采用无油的蒸汽将脱脂残液吹除干净
荣胜教育答案：AE
13 14
4.2.4 管道系统试压与吹洗技术 4.2 工业管道施工技术
(5)脱脂后应及时将脱脂件内部的残液排净，再用清洁、无油的压缩空气或氮气 288.下列关于工业管道脱脂的技术要求，说法正确的是（ ）
吹干，不得采用自然蒸发的方法清除残液。脱脂件允许时，可采用无油的蒸汽将 A.有明显油渍的管子脱脂时，采用高浓度脱脂液清除油垢后，再进行脱脂
脱脂残液吹除干净。 B.脱脂、检验及安装使用的仪表，应按脱脂件的要求预先脱脂后再使用
扯淡防锈纸塑料袋
(6)有防锈要求的脱脂件经脱脂处理后，可采取充氮封存或采用气相防锈纸、气 C.脱脂后脱脂件内部的残液排净，再用清洁、无油的压缩空气或氮气吹干
相防锈塑料袋等进行密封保护。 D.脱脂后脱脂件内部的残液，不得采用自然蒸发的方法清除残液
E.脱脂后脱脂件内部的残液，可采用无油的蒸汽将脱脂残液吹除干净
荣胜教育答案：BCDE
16
视频30—31集 石家庄市长安区睿和中心19A08
40311-67663978
4.2.4 管道系统试压与吹洗技术 4.2 工业管道施工技术
(5)脱脂后应及时将脱脂件内部的残液排净，再用清洁、无油的压缩空气或氮气 289.有防锈要求的脱脂件经脱脂处理后，不宜采取（ ）方法进行密封
吹干，不得采用自然蒸发的方法清除残液。脱脂件允许时，可采用无油的蒸汽将 保护
脱脂残液吹除干净。 A.充氮封存
扯淡防锈纸塑料袋
(6)有防锈要求的脱脂件经脱脂处理后，可采取充氮封存或采用气相防锈纸、气 B.充油封存
相防锈塑料袋等进行密封保护。 C.气相防锈纸
D.气相防锈塑料袋
荣胜教育答案：B
18
4.2.4 管道系统试压与吹洗技术 4.2 工业管道施工技术
7）油清洗实施要点 290.不锈钢油管道的吹扫和清洗方法宜采用（ ）。
(1)润滑、密封、控制系统的油管道，应在设备及管道酸洗合格后、系统试运转前 A.水冲洗后进行油清洗
进行油冲洗。不锈钢管油系统管道，宜采用蒸汽吹净后进行油清洗。经酸洗钝化或
B.蒸汽吹净后进行油清洗
蒸汽吹扫合格的油管道，宜在两周内进行油清洗。在冬季或环境温度较低的情况下
C.蒸汽吹净后空气吹干
进行油清洗时，应采取在线预热装置或临时加热器等升温措施。实施要点如下：
D.压缩空气吹扫
(2)油清洗应采用循环的方式进行。每8h应在40〜70℃内反复升降油温2〜3次，并
及时更换或清洗滤芯。 2345678
(2)当设计文件或产品技术文件无规定时，管道油清洗后采用滤网检验。
荣胜教育答案：B
(3)油清洗合格后的管道，釆取封闭或充氮保护措施。
20
视频30—31集 石家庄市长安区睿和中心19A08
50311-67663978
4.2.4 管道系统试压与吹洗技术 4.2 工业管道施工技术
6）化学清洗实施要点 291.关于工业管道化学清洗的要点，说法错误的是（ ）。
需要化学清洗的管道，其清洗范围和质量要求应符合设计文件的规定。 A.当进行管道化学清洗时，应与无关设备及管道进行隔离
(1)当进行管道化学清洗时，应与无关设备及管道进行隔离。 B.管道酸洗钝化应按脱脂去油、酸洗、水洗、钝化、无油压缩空气吹干的顺
(2)化学清洗液的配方应经试验鉴定后再采用。 序进行
吐（脱）酸水，等（钝）水干
(3)管道酸洗钝化应按脱脂去油、酸洗、水洗、钝化、水洗、无油压缩空气的 C.采用循环方式进行酸洗时，系统应预先进行空气试漏或液压试漏检验合格
顺序进行。当采用循环方式进行酸洗时，管道系统应预先进行空气试漏或液 D.对不能及时投入运行的化学清洗合格的管道，应采取封闭或充氮保护措施
压试漏检验合格。
荣胜教育答案：B
(4)对不能及时投入运行的化学清洗合格的管道，应采取封闭或充氮保护措施。
22
4.2.4 管道系统试压与吹洗技术 4.2 工业管道施工技术
7）油清洗实施要点 292.关于工业管道油清洗的技术要求说法正确的是（ ）。
(1)润滑、密封、控制系统的油管道，应在设备及管道酸洗合格后、系统试运转前
A.经酸洗钝化合格的油管道，宜在48h内进行油清洗
进行油冲洗。不锈钢管油系统管道，宜采用蒸汽吹净后进行油清洗。经酸洗钝化或
B.油清洗应采用循环的方式进行
蒸汽吹扫合格的油管道，宜在两周内进行油清洗。在冬季或环境温度较低的情况下
进行油清洗时，应采取在线预热装置或临时加热器等升温措施。实施要点如下： C.管道油清洗后应采用滤纸擦抹，纸上无油脂痕迹为合格
(2)油清洗应采用循环的方式进行。每8h应在40〜70℃内反复升降油温2〜3次，并
D.每8h应在50～70℃内反复升降油温3～4次
及时更换或清洗滤芯。 2345678
(2)当设计文件或产品技术文件无规定时，管道油清洗后采用滤网检验。
荣胜教育答案：B
(3)油清洗合格后的管道，釆取封闭或充氮保护措施。
24
视频30—31集 石家庄市长安区睿和中心19A08
60311-67663978
4.2 工业管道施工技术 4.2 工业管道施工技术
293 .A施工单位承接一座大型氨制冷站全部机电设备及管道系统安装工程。该 工程安装过程中，发生以下事件。
工程具体内容包含：4台并联运行的制冷压缩机组安装，氨制冷剂管道安装、 事件一：施工单位采用空气对制冷剂管道进行泄漏性试验，在试验压力下对所有
压缩机回油油管路安装及整体系统吹扫与清洗、防腐绝热及调试试运行工作。 法兰位置进行了巡回检查。监理认为施工单位需完善巡回检查，以确保管道系统
其中，输送高压氨气的管道，设计压力为1.6MPa，材质为不锈钢，压缩 的密封性能。
机回油油管路也采用不锈钢材质。 事件二：氨制冷剂管道泄漏性试验合格后，施工人员对管道系统进行气压试验，
相关技术负责人查看压力泄放装置的安全阀标识时，发现其压力不符合要求。
25 26
4.2 工业管道施工技术 4.2 工业管道施工技术
事件三：制冷剂管道压缩空气吹扫过程中，排气口设置了检验工具。待经检
验合格后，施工单位会同监理单位进行检查，并填写了“管道系统吹扫与清
洗检查记录”及“管道隐蔽工程（封闭）记录”。
事件四：监理工程师对施工单位提交的压缩机回油油管路清洗方案提出修改
意见。①建议对回油管路系统采用“干燥压缩空气进行吹扫后再进行油清洗”
的方法进行优化。②对于吹扫合格的回油管道，“一个月内进行油清洗”需
要进行修改。
施工单位完成上述问题的整改及其他相关工程内容后，顺利通过验收。
27 28
视频30—31集 石家庄市长安区睿和中心19A08
70311-67663978
4.2 工业管道施工技术 4.2.4 管道系统试压与吹洗技术
【问题】 ⑤泄漏性试验应逐级缓慢升压，当达到试验压力，并且停压10min后，采用涂刷
1.事件一中，结合背景图，补充还需要对哪些位置进行泄漏性检测？泄漏性 中性发泡剂或采用显色剂、气体分子感测仪等其他方法，巡回检查阀门填料函、
试验的压力值为多大？泄漏性试验中采用哪些方法检查管道系统的泄漏点？
法兰或螺纹连接处、放空阀、排气阀、排净阀等所有密封点应无泄漏。
2.事件二存在哪些错误之处？并说明理由。压力泄放装置的压力值应为多少?
试验压力
法空罗汉净排气
3.事件三中，吹扫工作的检验工具及检验合格的标准是什么？
4.除背景中涉及到的管道试验，氨制冷剂管道还应进行什么管道试验？试验 稳压
10min
合格的标准是什么？
⑥经气压试验合格且在试验后未经拆卸过的管道可不进行泄漏性试验。
5.事件四中，监理工程师提出的修改意见是否可行？并说明理由。油清洗合
⑦当设计文件和有关标准规定以卤素、氮气、氨气或其他方法进行泄漏性试验时，
格后应采取哪些保护措施？
29 则应执行相应的规定。 30
4.2.4 管道系统试压与吹洗技术 4.2.4 管道系统试压与吹洗技术
（5）管道泄漏性试验 ⑤泄漏性试验应逐级缓慢升压，当达到试验压力，并且停压10min后，采用涂刷
中性发泡剂或采用显色剂、气体分子感测仪等其他方法，巡回检查阀门填料函、
泄漏性试验是以气体为试验介质，在设计压力下，采用发泡剂、显色剂、
法兰或螺纹连接处、放空阀、排气阀、排净阀等所有密封点应无泄漏。
气体分子感测仪或其他手段检查管道系统中泄漏点的试验。
试验压力
法空罗汉净排气
①输送极度和高度危害介质以及可燃介质的管道，必须进行泄漏性试验。
②泄漏性试验应在压力试验合格后进行，试验介质宜采用空气。 稳压
10min
③泄漏性试验压力为设计压力。
⑥经气压试验合格且在试验后未经拆卸过的管道可不进行泄漏性试验。
④泄漏性试验可结合试车一并进行。 ⑦当设计文件和有关标准规定以卤素、氮气、氨气或其他方法进行泄漏性试验时，
31 则应执行相应的规定。 32
视频30—31集 石家庄市长安区睿和中心19A08
80311-67663978
4.2 工业管道施工技术 4.2.4 管道系统试压与吹洗技术
1.事件一中，结合背景图，补充还需要对哪些位置进行泄漏性检测？泄漏性 （5）管道泄漏性试验
试验的压力值为多大？泄漏性试验中采用哪些方法检查管道系统的泄漏点？ 泄漏性试验是以气体为试验介质，在设计压力下，采用发泡剂、显色剂、
1.（1）图上阀门填料函、放空阀、排气阀还需要进行泄漏性检测。 气体分子感测仪或其他手段检查管道系统中泄漏点的试验。
（2）泄漏性试验的压力值为1.6MPa。 ①输送极度和高度危害介质以及可燃介质的管道，必须进行泄漏性试验。
（3）采用涂刷中性发泡剂或采用显色剂、气体分子感测仪等其他方法。 ②泄漏性试验应在压力试验合格后进行，试验介质宜采用空气。
③泄漏性试验压力为设计压力。
④泄漏性试验可结合试车一并进行。
33 34
4.2.4 管道系统试压与吹洗技术 4.2 工业管道施工技术
(4)管道气压试验 2.事件二存在哪些错误之处？并说明理由。压力泄放装置的压力值应为多少?
气压试验具有释放压缩气体能量的危险，必须特别注意使气压试验时脆性破坏
2.（1）错误：泄漏性试验合格后，施工人员对管道系统进行气压试验。
的可能性降至最低，同时采取严格的安全保护措施。
理由：泄漏性试验应在压力试验合格后进行， 所以泄漏性试验后进行气压试
①承受内压钢管及有色金属管道的试验压力应为设计压力的1.15倍，真空管道
验是错误的。
的试验压力应为0.2MPa。
（2）气压试验时应装设压力泄放装置，其设定压力不得高于试验压力的 1.1
②试验介质应采用干燥洁净的空气、氮气或其他不易燃和无毒的气体。
倍。试验的压力值为1.15×1.6MPa，则安全阀的设定压力不应大于
③试验时应装设压力泄放装置，其设定压力不得高于试验压力的1.1倍。
1.1×1.15×1.6MPa=2.024MPa。
④试验前，应用空气进行预试验，试验压力宜为0.2MPa。
36
视频30—31集 石家庄市长安区睿和中心19A08
90311-67663978
4.2.4 管道系统试压与吹洗技术 4.2 工业管道施工技术
3）空气吹扫实施要点
3.事件三中，吹扫工作的检验工具及检验合格的标准是什么？
（1）宜利用工厂生产装置的大型空压机或大型储气罐进行间断性吹扫。吹扫
压力不得大于系统容器和管道的设计压力，吹扫流速不宜小于20m/s。 3. 氨制冷剂管道采用压缩空气吹扫的方法。空气吹扫时，应在排气口设置贴
（2）吹扫忌油管道时，气体中不得含油，应使用无油压缩空气或其他不含油 有白布或涂刷白色涂料的木制靶板检验，吹扫5min后靶板上无铁锈、尘土、
的气体进行吹扫。
水分及其他杂物为合格。
（3）空气吹扫时，应在排气口设置贴有白布或涂刷白色涂料的木制靶板检验，
吹扫5min后靶板上无铁锈、尘土、水分及其他杂物为合格。
38
4.2.4 管道系统试压与吹洗技术 4.2.4 管道系统试压与吹洗技术
1.工业管道系统试验的主要类型及试验前应具备的条件 （6）管道真空度试验的实施要点
1）工业管道系统试验的主要类型 真空度试验是对管道系统抽真空，使管道系统内部形成负压，以管道系统在规
根据管道系统不同的使用要求，主要有压力试验、泄漏性试验、真空度试验。 定时间内的增压率符合规定为合格，以此检验管道系统的严密性。
真空系统在压力试验合格后，还应按设计文件规定进行24h的真空度试验，增
压率不应大于5%。
24h
40
视频30—31集 石家庄市长安区睿和中心19A08
100311-67663978
4.2 工业管道施工技术 小结
4.除背景中涉及到的管道试验，氨制冷剂管道还应进行什么管道试验？试验 试验类型 试验 试验压力
合格的标准是什么？ 地上：1.5P 设
钢管道
埋地：1.5P ，且≥0.4MPa
4.（1）还应进行管道的真空度试验。 设
（2）真空度试验合格的标准是，应进行24h的 真空度试验，增压率不应大 （ 液 洁 压 净 试 水 验 ） 内压铸铁管道 P P 设 ≤ ＞ 0 0 . . 5 5 M M P P a a ， ， P P = = 2 P P 设 + ； 0.5MPa
设 设
于 5%。 承受外压管道 P=1.5（P ），且≥0.2MPa
内外压差
系统试验
夹套管内管 按内部和外部试验压力的最高值确定
1.15P
设
气压试验
真空管道：0.2MPa
泄漏性试验 设计压力
真空度试验 24h的真空度试验，增压率不应大于5%。
41 42
4.2.4 管道系统试压与吹洗技术 4.2 工业管道施工技术
7）油清洗实施要点 294.一机电安装公司承接某工业生产线蒸汽管道安装工程。在施工方案书技术交
(1)润滑、密封、控制系统的油管道，应在设备及管道酸洗合格后、系统试运转前
底过程中，技术人员着重对蒸汽管道施工程序、热力补偿装置的安装以及管道吹
进行油冲洗。不锈钢管油系统管道，宜采用蒸汽吹净后进行油清洗。经酸洗钝化或
扫工作进行详细交底。其中，管道施工程序为：测量定位→支架制作安装→管道
蒸汽吹扫合格的油管道，宜在两周内进行油清洗。在冬季或环境温度较低的情况下
预制、安装→……→系统调试及试运行→竣工验收。
进行油清洗时，应采取在线预热装置或临时加热器等升温措施。实施要点如下：
(2)油清洗应采用循环的方式进行。每8h应在40〜70℃内反复升降油温2〜3次，并 项目部在管道系统焊接完成后，按照工艺设计要求进行了管道的焊后热处理
及时更换或清洗滤芯。 2345678
和无损检测。管道轴测图上标明了焊缝位置、无损检测的焊缝位置、热处理的焊
(2)当设计文件或产品技术文件无规定时，管道油清洗后采用滤网检验。
缝位置。
(3)油清洗合格后的管道，釆取封闭或充氮保护措施。
44
视频30—31集 石家庄市长安区睿和中心19A08
110311-67663978
4.2 工业管道施工技术 4.2 工业管道施工技术
管道与固定支架连接固定之后，根据热位移量对膨胀弯管进行了预处理，管
道安装如图294-1、294-2。监理工程师认为图中存在错误要求项目部进行整改。
在吹扫工作开始前，项目部对焊接连接的电磁阀、安全阀、止回阀等阀门、
仪表部件采取了保护措施。吹扫作业过程中，相关人员对吹扫步骤及吹扫过程中
采取的环境保护和安全文明施工相关措施进行了检查。
45 46
4.2.1 工业管道种类与施工程序 4.2 工业管道施工技术
2.工业管道的施工程序与验收文件
1.请将蒸汽管道施工程序补充完整。
1） 工业管道安装的施工程序
1. 测量定位→支架制作安装→管道预制、安装 → 管道试验 → 防腐绝热 →
工业管道安装一般施工程序：测量定位→支架制作安装→管道元件、材料检查→
管道吹扫、清洗 →系统调试及试运行→竣工验收。
管道加工(预制)、安装→管道试验→防腐绝热→管道吹扫、清洗→系统调试及试运行
→竣工验收。
47 48
视频30—31集 石家庄市长安区睿和中心19A08
120311-67663978
4.2.1 工业管道种类与施工程序 4.2.1 工业管道种类与施工程序
例如：
2)工程交接验收文件
无损检测方法 1法
(1)技术文件
焊缝编号、
2号
法号位置
管道元件的产品合格证、质量证明文件和复检、试验报告。管道安装竣工图、设 焊工代号、
1 2 4
焊缝补焊位置、
计修改文件及材料代用单。施工检查记录。无损检测和焊后热处理的管道，在管
焊缝位置、
4位置（补焊不硬）
道轴测图上准确标明焊接工艺信息。 无损检测焊缝位置、
热处理和硬度检验的焊缝位置
4.2 工业管道施工技术 4.2.2 工业管道施工技术要求
(4)导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象；有热位
2.进行工业管道工程交接验收时，竣工图中的管道轴测图上还应标明哪些焊
移的管道，支架安装位置应从支承面中心向位移反方向偏移，设计文件无规定时，
接工艺信息？
偏移量应为位移值的1/2，绝热层不得妨碍其位移。
2. 焊缝编号、焊工代号、无损检测方法、焊缝 补焊位置、硬度检验的位置。
(4)弹簧支吊架的弹簧高度，应按设计文件要求确定，弹簧应调整至冷态值，并
做记录。弹簧的临时固定件，如定位销(块)，应待系统安装、试压、绝热完毕后
方可拆除。
51
视频30—31集 石家庄市长安区睿和中心19A08
130311-67663978
4.2 工业管道施工技术 4.2.2 工业管道施工技术要求
(4)导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象；有热位
3.蒸汽管道“Π型膨胀弯管”安装时的状态，应为示意图294-1中的A还是B？
移的管道，支架安装位置应从支承面中心向位移反方向偏移，设计文件无规定时，
并说明理由。若总体热位移量为∆L，则图294-1中左右两侧的偏移量应各为多
偏移量应为位移值的1/2，绝热层不得妨碍其位移。
少？并说明理由。
(4)弹簧支吊架的弹簧高度，应按设计文件要求确定，弹簧应调整至冷态值，并
3.（1）“Π 型膨胀弯管”安装前的状态，应为示意图中的 A。
做记录。弹簧的临时固定件，如定位销(块)，应待系统安装、试压、绝热完毕后
理由：有热位移的管道，滑动支架安装位置应从支承面中心向位移反方向偏移。
方可拆除。
（2）偏移量应为 1/4∆L。
理由：设计文件无规定时，总偏移量应为位移值的 1/2。由于“Π 型膨胀弯管”
左右两侧均摊 1/2∆L，所有各自的偏移量为 1/4∆L。
53
4.2.2 工业管道施工技术要求
4)常用补偿装置安装
(1)“π”型和“Ω”型膨胀弯管安装要求
①安装前按设计文件规定进行预拉伸或预压缩；预拉伸或预压缩在两个固定支架之间
的管道安装完毕、与固定支架连接牢固后进行。
②预拉伸或预压缩的焊口位置与膨胀弯管的起弯点距离应大于2m。
③膨胀弯管水平安装时，平行臂应与管道坡度相同，两垂直臂应相互平行；垂直安装
时，应设置排气装置(膨胀弯管在管道上方)或疏水装置(膨胀弯管在管道下方)。
视频30—31集 石家庄市长安区睿和中心19A08
140311-67663978
1H413032 管道施工技术要求 4.2 工业管道施工技术
（3）两个补偿器之间（一般为20〜40m）以及每一个补偿器两侧（指远的一端） 4.图294-1、图294-2中有哪些错误之处？如何改正？
应设置固定支架。固定支架受力很大，安装时必须牢固。两个固定支架的中间应 4. 错误一：“Π”型膨胀弯管预拉伸的焊口位置与膨胀弯管的起弯点距离为1.5m。
设导向支架，导向支架应保证使管子沿着规定的方向作自由伸缩。补偿器两侧的 正确做法：“Π”型膨胀弯管预拉伸的焊口位置 与膨胀弯管的起弯点距离应大于2m。
第一个支架应为活动支架，设置在距补偿器弯头弯曲起点0.5〜1m处，此处不得 错误二：膨胀弯管垂直且在管道上方安装时，没有设置排气装置和疏水装置。
设置导向支架或固定支架。 正确做法：膨胀弯管直管段上应增设排气装置，且蒸汽管道需要设置疏水装置，应在
系统低点装设疏水装置，增添之后重新进行压力试验。
错误三:膨胀弯管两侧第一个支架为滑动支架。
正确做法:补偿器两侧的第一个支架应为活动支架
58
4.2 工业管道施工技术
错误四：绝热层厚度为70mm，滑动支架的支架 设置高度为50mm，绝热层
妨碍了管道的热位移。
正确做法：应增加滑动支架的支架高度，以保证绝热层不妨碍管道的热位移。
错误五：支架安装位置位于支撑面中心线上。
正确做法：支架安装位置应从支撑面中心向位移反方向偏移。
59
视频30—31集 石家庄市长安区睿和中心19A08
15
