无需插件!SU基础工具推拉+偏移建模训练

说到SketchUp最常用的功能

那推拉和偏移必须得有姓名

那么该如何用好这两个功能呢？

一起来看看吧

 “建模练习生”·第十七期

SU推\拉、偏移的用法

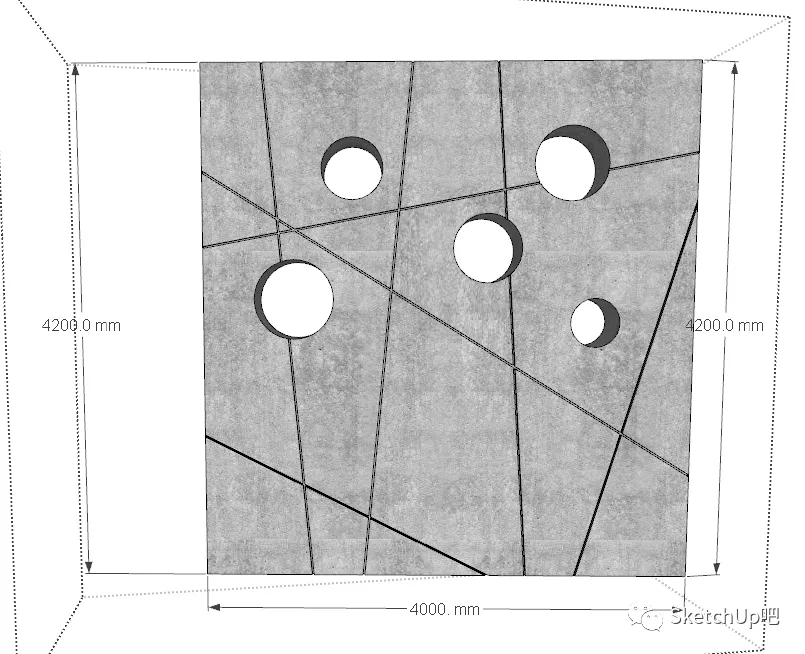

根据本期教程按照参考图建模

提交作业即可获取奖励！

【具体规则和提交方式】

点击文末左下角【阅读原文】

或复制网址了解

sketchupbar.com/thread-380253-1-1.html

图文讲解

推\拉工具：

快捷键P，通过推拉平面图元，从而增加或减少三维模型的体积。

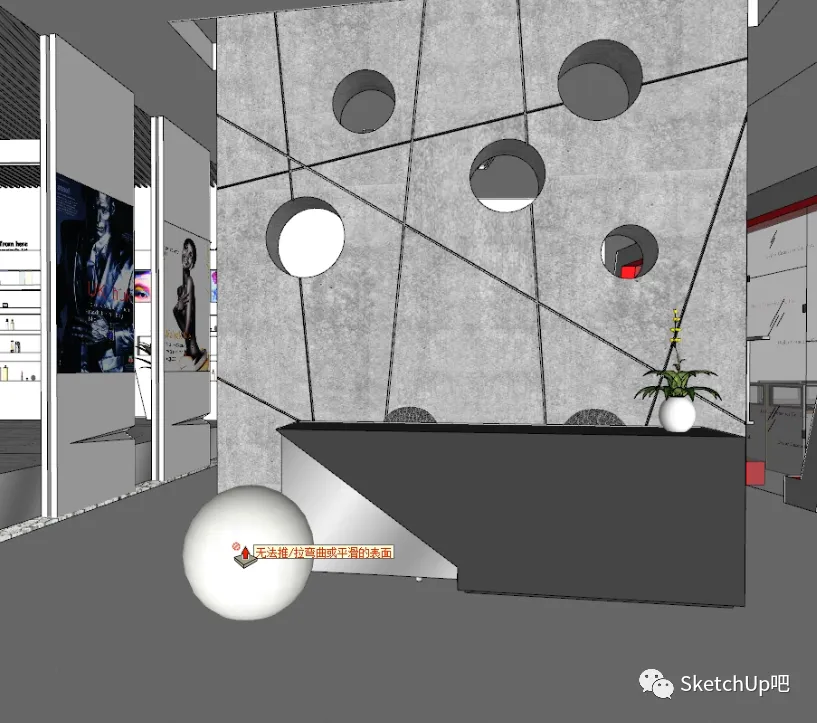

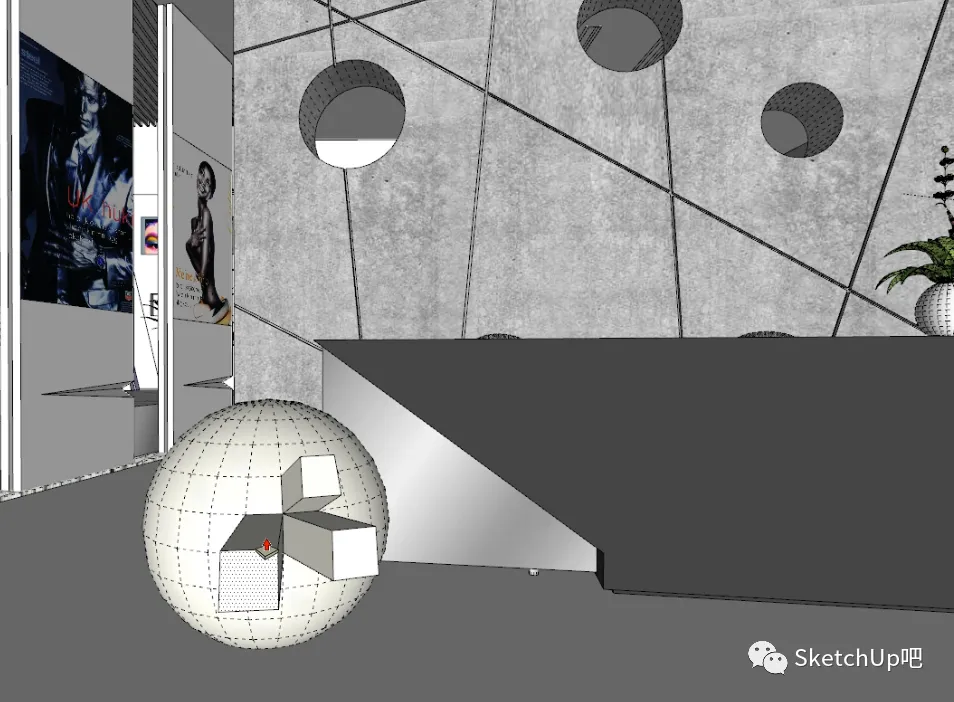

利用路径跟随快速绘制一个球体，会发现是无法对弯曲或者柔滑过的面进行推拉。

我们打开隐藏物体也就是虚显隐藏物体，可以看到球体的面不是一个整体而是由多个小面组成的，在虚显隐藏物体的状态下可以对小面进行推拉操作。

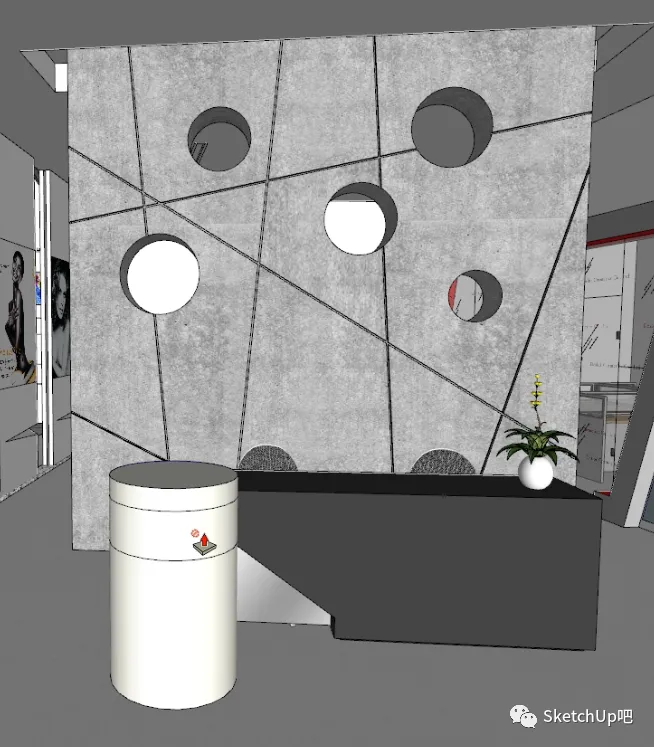

绘制一个圆柱使用推拉按一下Ctrl键，可以创建新的起始面也可以理解为增量推拉。

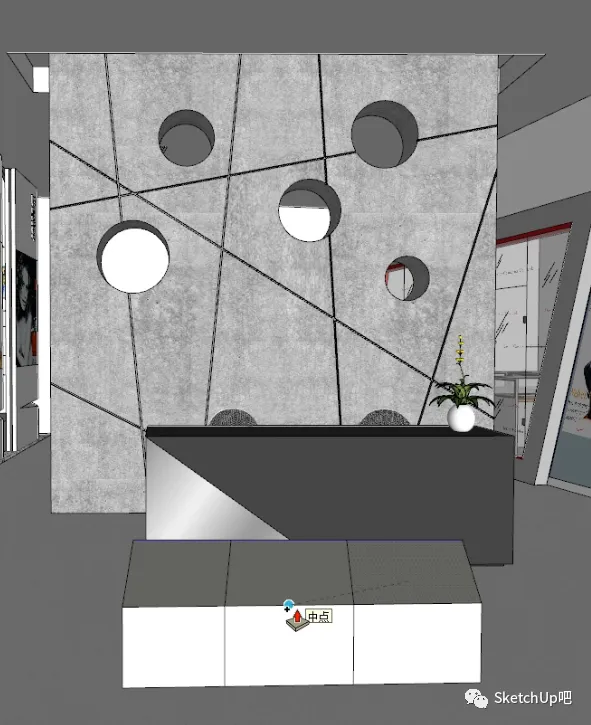

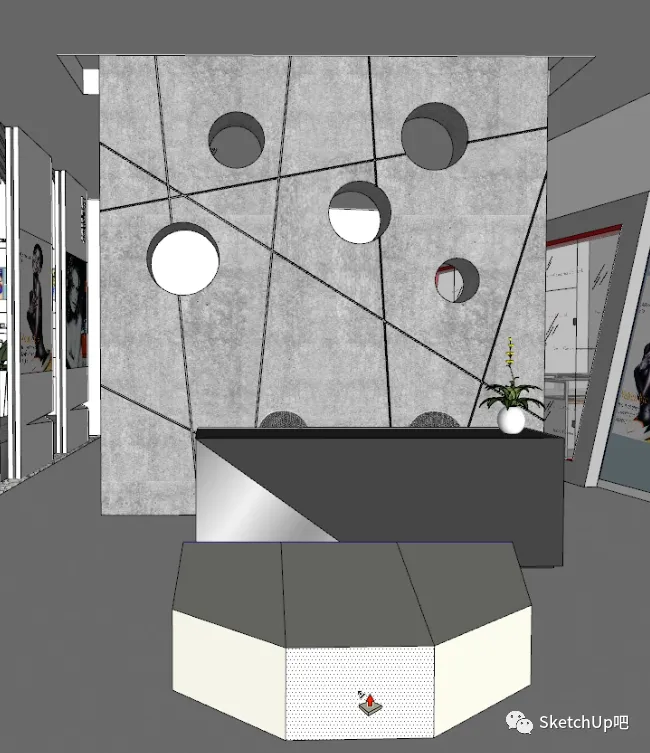

绘制几个连续的面，在推拉其中一个面后，可以通过双击对后面的面直接进行相同距离的推拉操作，也可以点击后通过识别线面点进行对应高度的推拉。

按下Alt建切换推拉模式，可以在拉伸过程中将连接的边线一起拉伸。

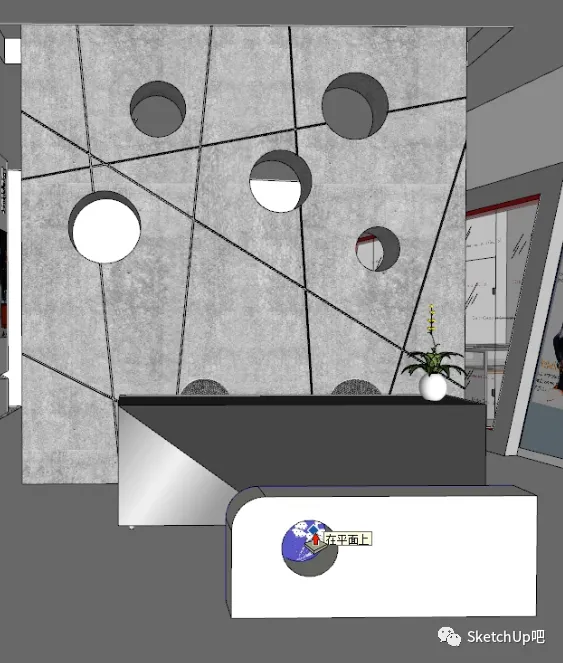

推拉也可以对模型进行切割，在体块上画一个弧，使用推\拉到与后面的面重合时会直接删除该面，达到切割模型的效果。体块中心画圆也是可以进行推拉切割的啦。

偏移工具：

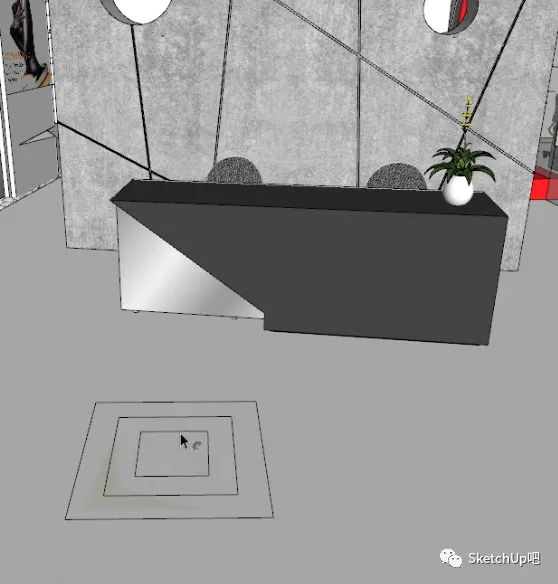

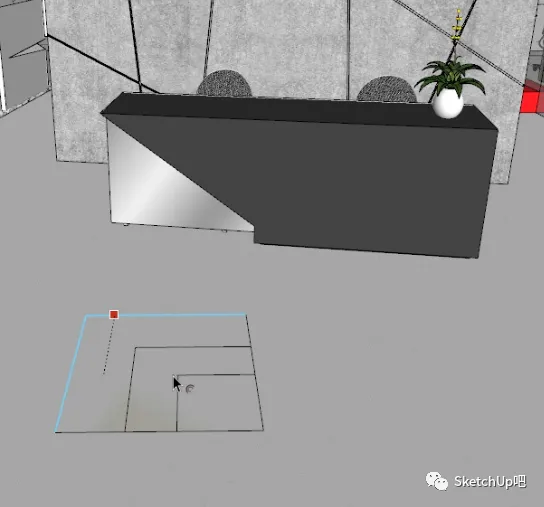

快捷键F，画一个矩形使用偏移，可以多次对边线进行偏移。

也可以只选择两个边线进行偏移，直接输入数值就好啦。

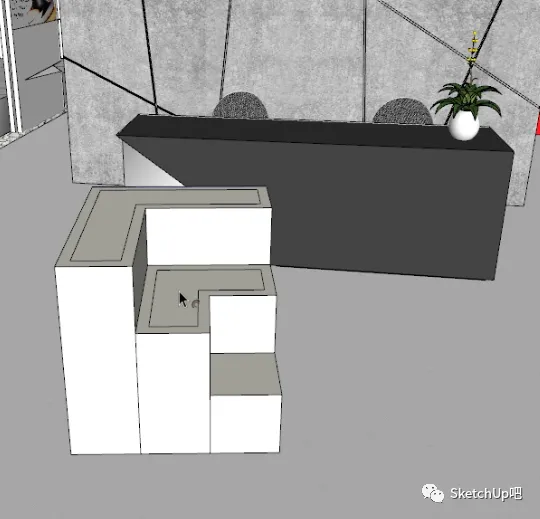

结合之前讲的依次推拉个厚度，在其中一个面进行偏移后，通过双击就可以将面偏移相同的距离。注意不要先选中面后在偏移，不然不能直接对其他面进行偏移。

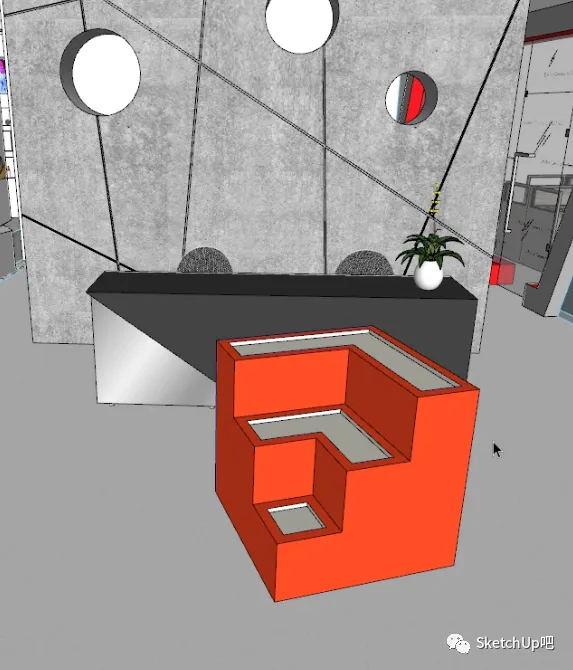

将偏移后的面依次往下推拉相同的距离，删除多余的线条，添加个颜色，旋转一下，一个SketchUp旧版的logo就做好了。

以上就是本期的SU推\拉、偏移小技巧了

如果你有更好的建模小技巧欢迎留言讨论
