今天我们重点聊一聊网工运维时，最常用的3款PON故障排查工具：光功率计、OTDR、Console线，从实操步骤到避坑要点，一文讲透，新手也能直接上手。

做PON运维的都知道，“工欲善其事，必先利其器”，这3款工具几乎每天都会用到：光功率计查光衰、OTDR找断纤、Console线排配置，掌握它们的正确用法，能帮你节省80%的排查时间，避免误判故障。

一、光功率计（最常用，必会操作）

核心用途：测量PON网络的光功率值，判断光路是否正常（光衰过高/过低），是排查光路故障的“第一工具”，不管是OLT侧、分光器侧还是ONU侧，都离不开它。

实操步骤（3步搞定，零失误）

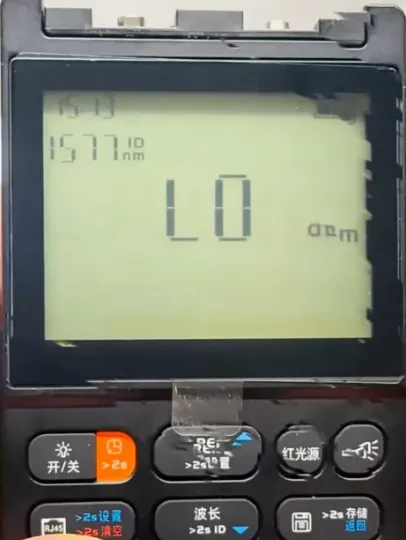

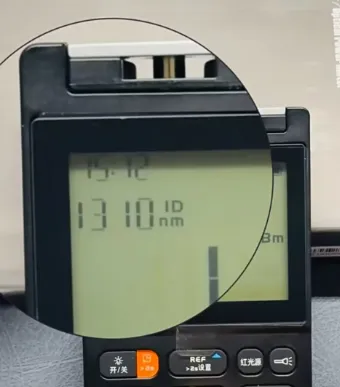

1. 开机校准：长按开机键，等待仪器自检完成，默认选择“PON模式”（重点！不要选普通光模式，否则测量结果不准），若没有PON模式，选择1310nm/1490nm波长（GPON常用波长）。

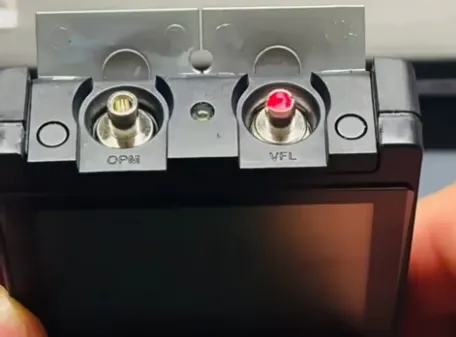

2. 连接测试：将光功率计的FC/SC接头（根据现场光纤接头类型选择），与待测试的尾纤/跳线一端连接；另一端连接OLT PON口、分光器端口或ONU光口，确保接头拧紧（避免松动导致测量偏差）。



3. 读取判断：等待3-5秒，数值稳定后读取光功率值，结合PON网络正常阈值判断：

    1）OLT PON口输出光功率：-3~+2 dBm（正常范围）

    2）ONU接收光功率：-8~-27 dBm（超过-27 dBm为光衰过高，低于-8 dBm为光功率过强）

避坑要点（90%网工踩过）

1.  不要混用波长：GPON用1310nm（上行）、1490nm（下行），EPON用1310nm（上行）、1550nm（下行），波长选错，测量结果完全无效；

2.  接头清洁：测试前用酒精棉擦拭光接头，避免灰尘、油污导致光衰误判（很多时候显示光衰过高，只是接头脏了）；

3.  避免强光直射：光功率计探头不要对着阳光或强光源，否则会损坏仪器，影响测量精度。

二、OTDR（光纤故障定位神器，查断纤必备）

核心用途：定位光纤故障点（如断纤、损耗过大、接头不良），精准显示故障点距离，适合户外、长距离光纤排查，不用逐段排查，节省大量时间。

很多网工觉得OTDR操作复杂，其实掌握核心步骤，新手也能快速上手，重点是“设置参数+解读曲线”。

实操步骤（重点看参数设置）

1. 开机设置：开机后选择“手动模式”，设置核心参数（关键！参数错了，曲线解读全错）：

   1) 波长：与光功率计一致，GPON选1310nm或1490nm；

   2) 量程：选择比被测光纤长度长20%-30%（比如光纤长度10km，量程选12-15km）；

   3)脉宽：光纤越长，脉宽越大（10km内选100ns，10-20km选200ns），脉宽太小，信号太弱，曲线不清晰。

2. 连接测试：将OTDR的光口与被测光纤连接（建议用尾纤转接，避免直接插拔损坏仪器光口），点击“开始测试”，等待测试完成（10km光纤约30秒）。

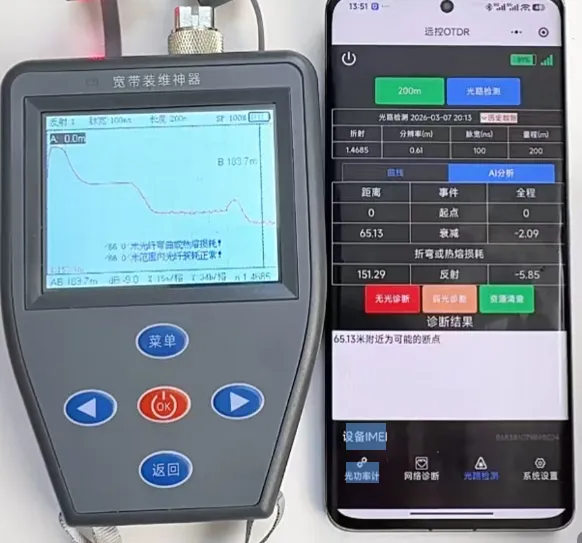

3. 曲线解读（核心重点）：

 1) 正常曲线：整体平稳，无明显尖峰、跌落，末端有明显反射峰（代表光纤末  端）；

 2) 断纤故障：曲线突然跌落至0，跌落点对应的距离就是断纤位置；

 3) 接头不良：曲线出现明显尖峰（损耗过大），尖峰位置就是接头故障点，需重新熔接或清洁接头。

避坑要点

1.  测试前断开负载：OTDR测试时，需断开OLT、ONU等设备，避免设备光口被OTDR强光损坏；

2.  量程不要过大：量程太大，会导致故障点显示不精准（比如10km光纤用50km量程，误差会变大）；

3.  不要误判反射峰：光纤末端的反射峰的是正常现象，不要当成故障点，重点看曲线中的“突然跌落”和“异常尖峰”。

三、Console线（配置排查必备，排错核心工具）

核心用途：连接OLT、ONU设备的Console口，进入设备命令行，排查配置故障（如ONU注册失败、VLAN配置错误、带宽限速异常），是PON配置故障排查的“核心工具”。

很多新手会被Console线连接、驱动安装难住，其实步骤很简单，一次设置好，后续可重复使用。

实操步骤（分2步：连接+配置）

第一步：硬件连接

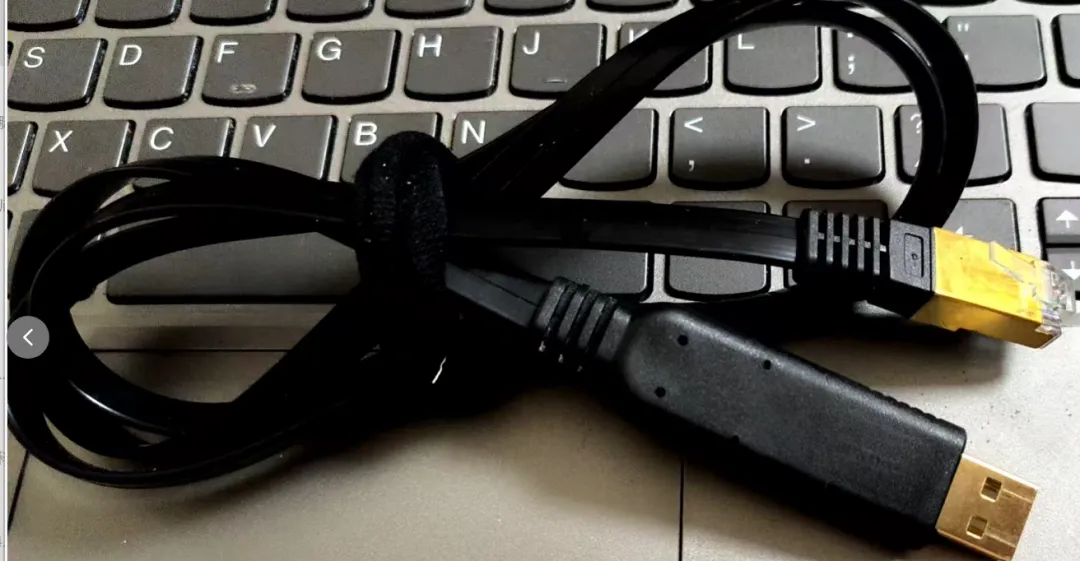

1.  Console线一端是RJ45接头（连接设备Console口），另一端是USB接头（连接电脑），将两端分别插紧；

2.  打开电脑，插入USB接头后，系统会自动安装驱动（若未自动安装，下载“USB转串口驱动”，安装后重启电脑即可）。

第二步：软件配置（以SecureCRT为例，通用所有终端软件）

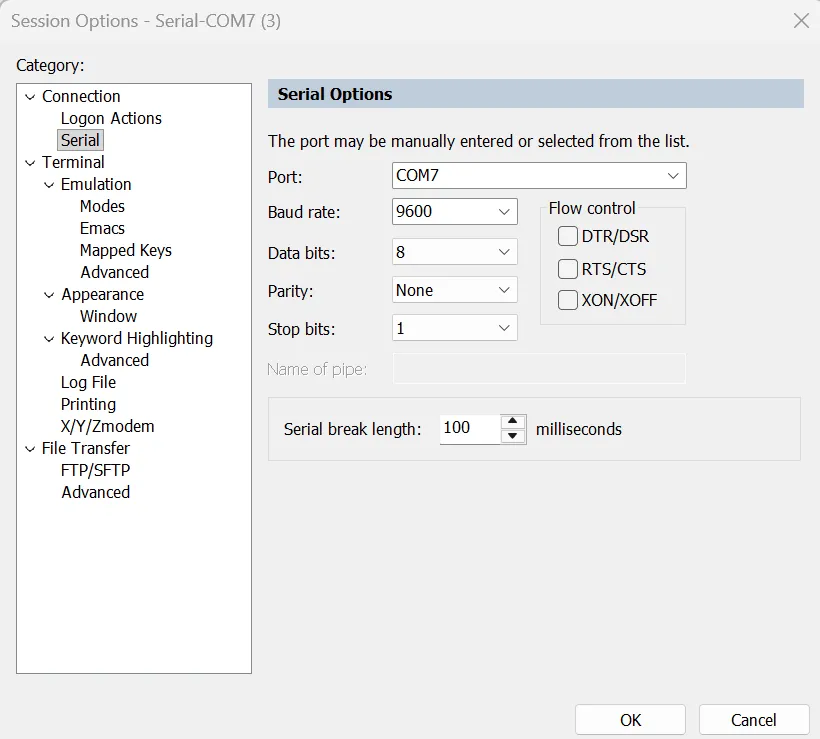

 1. 打开SecureCRT，点击“新建会话”，选择“Serial”（串口），点击“下一步”；

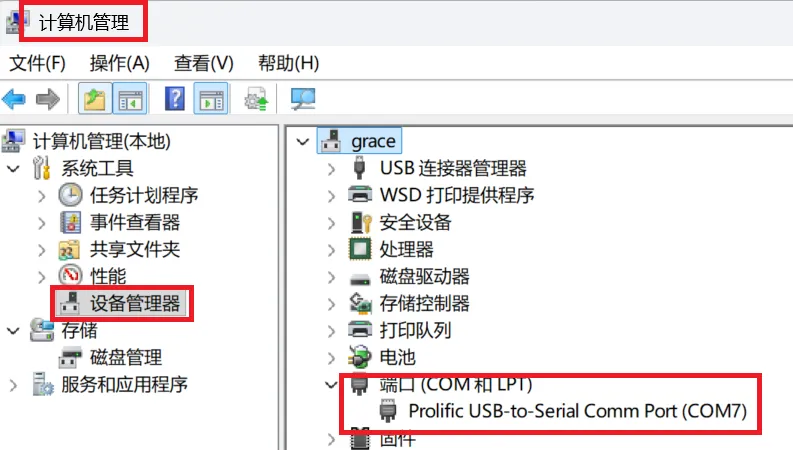

    如果不知道是用哪个串口，可以在“我的电脑”—-右键—“管理”，进入到“计算机      管理”界面

   2.设置串口参数（所有PON设备通用，不用改）：

   波特率：9600

   数据位：8

   停止位：1

   奇偶校验：None

   流控：None

3. 选择对应的串口（电脑设备管理器中查看，一般是COM3-COM10），点击“OK”；

4. 打开设备电源，电脑会自动弹出设备启动日志，启动完成后，输入设备用户名、密码，即可进入命令行，开始排查配置故障。

避坑要点

1.  串口参数不要错：所有PON设备（华为、中兴、华三）的Console口参数都是统一的，错一个参数就无法连接；

2.  驱动安装到位：若连接后无反应，大概率是驱动未安装或安装失败，重新安装驱动即可；

3.  接头插紧：Console线RJ45接头插入设备Console口时，要听到“咔哒”声，确保插紧，避免接触不良导致断连。

四、总结（实操重点回顾）

这3款工具是PON故障排查的“铁三角”，核心用法总结如下，建议收藏：

• 光功率计：测光衰，重点选对波长、清洁接头，记住正常阈值；

• OTDR：找断纤，重点设置量程和脉宽，学会解读曲线；

• Console线：排配置，重点记住串口参数，驱动安装到位。

其实这3款工具的操作不难，多实操2次就能熟练掌握，后续排查PON故障时，就能快速定位问题，不用再盲目排查。
