题型一　常用仪器的读数

1．螺旋测微器

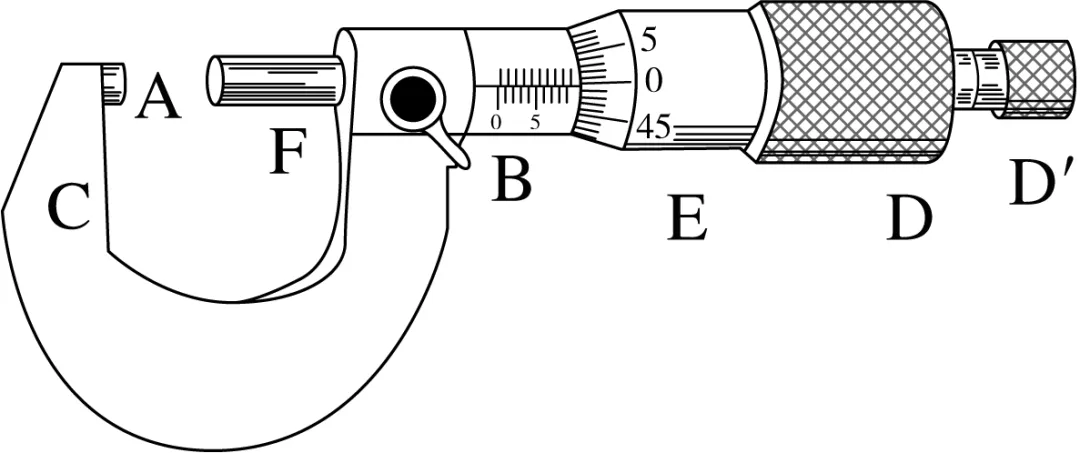

(1)构造：如图所示，B为固定刻度，E为可动刻度。

(2)原理：固定刻度B的螺距为0.5 mm，即旋钮D每旋转一周，测微螺杆F前进或后退0.5 mm，而可动刻度E上有50个等分刻度，每转动一小格，测微螺杆F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm。读数时估读到毫米的千分位上，因此螺旋测微器又叫千分尺。

(3)读数：测量值(mm)＝固定刻度数(mm)（注意半毫米刻度线是否露出）＋可动刻度数（估读一位）×0.01(mm)。

2．游标卡尺

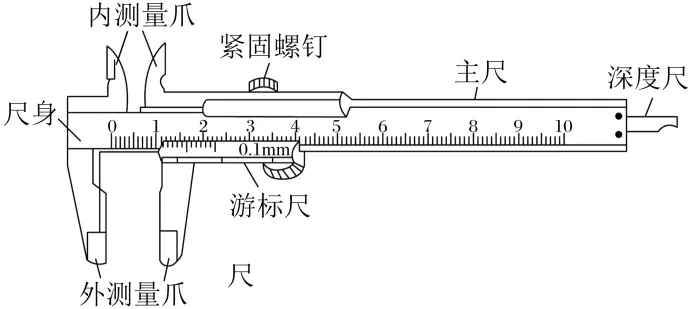

(1)构造：主尺，游标尺（主尺和游标尺上各有一个内、外测量爪），游标卡尺上还有一个深度尺。（如图所示）

(2)用途：测量厚度、长度、深度、内径、外径。

(3)原理：利用主尺的单位刻度与游标尺的单位刻度之间固定的微量差值制成。

不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm。常见的游标卡尺有10分度、20分度和50分度三种，其规格见下表：

刻度格数 （分度）	刻度总长度	每小格与 1 mm的差值	精确度 （可准确到）
10	9 mm	0.1 mm	0.1 mm
20	19 mm	0.05 mm	0.05 mm
50	49 mm	0.02 mm	0.02 mm

(4)读数：从主尺上读出整毫米数x，然后再从游标尺上找出第k条刻度线与主尺上某一刻度线对齐，即记录结果表示为（x＋k×精确度）mm。

对于游标卡尺，无论哪种规格，均不需要估读到下一位，后面不能随意加零，也不能随意去零。

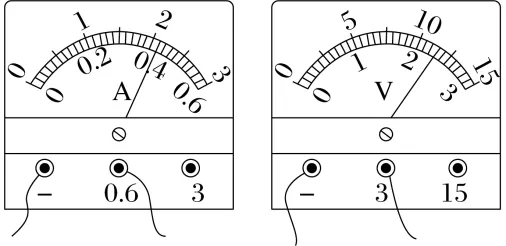

3．电流表、电压表和电阻箱的使用和读数（如图所示）

项目	电流表	电压表	电阻箱
量程 选择	电流表：0～0.6 A和0～3 A；电压表：0～3 V和0～15 V 1．选择合适（精确）的量程，不能超过量程 2．不能确定量程时，各表都要选择最大量程	常见0～999.9 Ω和0～9 999 Ω等
注意 事项	1.使用前进行零点调整 2．电流从正接线柱流入，从负接线柱流出	1.电阻箱没有正负极 2．电阻箱阻值变化是不连续的
估读 原则	1.一般最小刻度是1、0.1、0.01…的采用十分之一估读，即估读到分度值的下一位 2．最小刻度是2、0.2、0.02…的估读到分度值的二分之一（本位估读） 3．最小刻度是5、0.5、0.05…的估读到分度值的五分之一（本位估读）	1.没有估读，各旋盘指示点的示数乘以对应倍数，相加就是接入电路的电阻值 2．旋盘倍数为“×0.1”的指示点为0时，十分位的0不能省略，如825.0 Ω

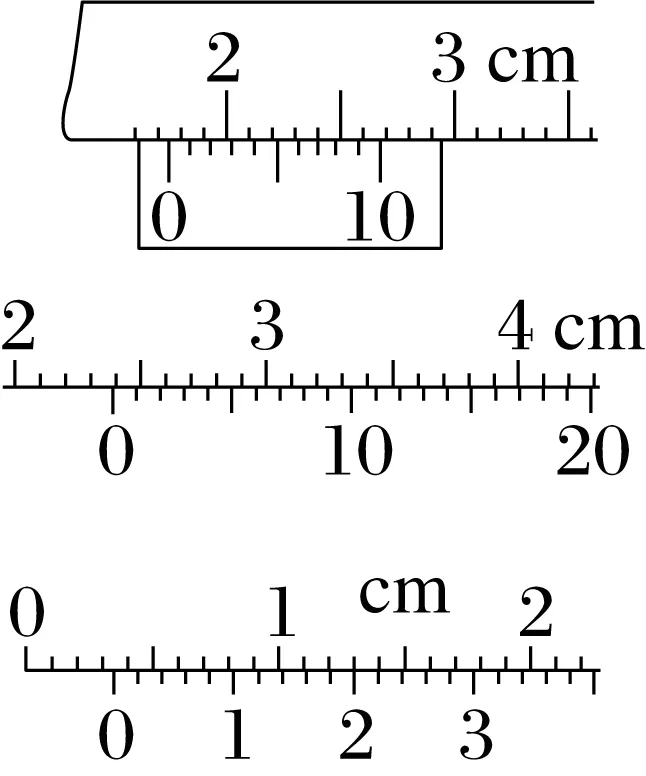

【典例1】(1)如图所示的三把游标卡尺，它们的游标尺从上至下分别为9 mm长10等分、19 mm长20等分、49 mm长50等分，它们的读数依次为17.7 mm，23.90 mm，3.20 mm。

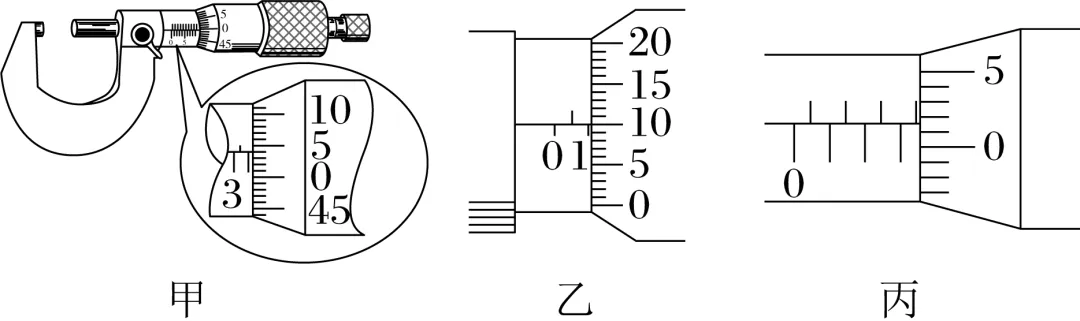

(2)读出下面各螺旋测微器的读数，甲：4.040 mm，乙：1.100 mm，丙：3.515 mm。

【解析】　(1)题图最上面游标卡尺：主尺读数为17 mm，游标尺读数为7×0.1 mm＝0.7 mm，最后结果是17 mm＋0.7 mm＝17.7 mm。

题图中间游标卡尺：主尺读数为23 mm，游标尺读数为18×0.05 mm＝0.90 mm，最后结果是23 mm＋0.90 mm＝23.90 mm。

题图最下面游标卡尺：主尺读数为3 mm，游标尺读数为10×0.02 mm＝0.20 mm，最后结果是3 mm＋0.20 mm＝3.20 mm。

(2)甲：(4＋4.0×0.01)mm＝4.040 mm；

乙：(1＋10.0×0.01)mm＝1.100 mm；

丙：(3＋0.5＋1.5×0.01)mm＝3.515 mm。

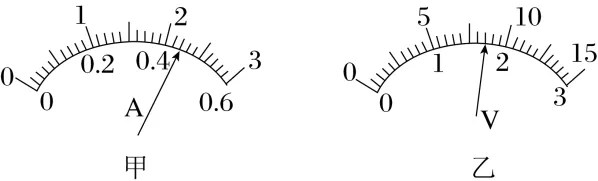

【典例2】(1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表0.02 A，图中表针示数为0.44 A；当使用3 A量程时，对应刻度盘中每一小格代表0.1 A，图中表针示数为2.20 A。

(2)如图乙所示的电表使用较小量程时，每小格表示0.1 V，图中表针的示数为1.70 V；若使用的是较大量程，则这时表盘刻度每小格表示0.5 V，图中表针示数为8.5 V。

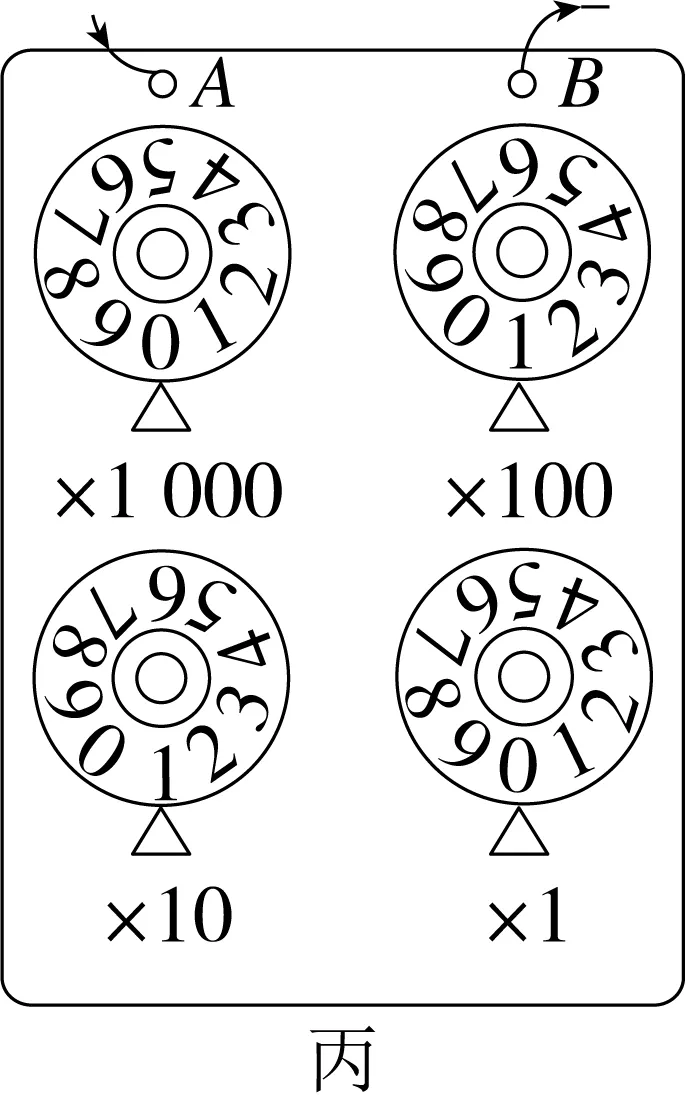

(3)旋钮式电阻箱如图丙所示，电流从接线柱A流入，从B流出，则接入电路的电阻为110 Ω。现欲将接入电路的电阻改为2 010 Ω，最简单的操作方法是将“×1 k”挡旋钮调到2，再将“×100”挡旋钮调到0。若用两个这样的电阻箱，则可得到的电阻范围为0～19 998 Ω。

【解析】　(1)电流表使用0.6 A量程时，刻度盘上的每一小格为0.02 A，表针示数为0.44 A；当使用3 A量程时，每一小格为0.1 A，表针示数为2.20 A。

(2)电压表使用3 V量程时，每小格表示0.1 V，表针示数为1.70 V；使用15 V量程时，每小格表示0.5 V，表针示数为8.5 V。

(3)电阻为110 Ω。最简单的操作方法是先将“×1 k”挡旋钮调到2，再将“×100”挡旋钮调到0。每个电阻箱的最大阻值是9 999 Ω，用两个这样的电阻箱串联可得到的最大电阻是2×9 999 Ω＝19 998 Ω，故用两个这样的电阻箱，可得到的电阻范围为0～19 998 Ω。
