工具箱思维:在计算机视觉中如何选对工具、用好工具(图像处理篇)

引言：图像处理的“工具箱”思维

图像处理是计算机视觉的基础层，它专注于像素层面的操作与变换，从降噪、增强到分割、识别，每一类任务都需要特定的“工具”。与机器学习算法类似，图像处理领域也充满了多样化的技术，每种技术都有其独特的“视觉特性”和适用场景。工具箱思维在此同样关键：它不是记住所有算子的公式，而是理解每个工具能如何改变图像，以及为何、何时使用它。

一、算法家族全景：图像处理的五大核心任务

图像处理任务围绕图像的构成、质量与信息展开，可清晰地归入以下领域：

1. 图像增强与复原：改善视觉质量

核心任务：改善图像的视觉效果，或从降质图像中恢复出原始信息。
核心算法：

直方图均衡化：通过重新分布像素灰度值来增强对比度，使图像细节更清晰。
滤波（平滑/锐化）：

高斯滤波：使用高斯核对图像进行卷积，有效消除高斯噪声，使图像平滑（模糊）。

中值滤波：用邻域内像素的中值代替中心像素值，在平滑的同时能有效滤除椒盐噪声，并保持边缘。

拉普拉斯/Sobel 算子：通过计算图像梯度来增强和检测边缘，使图像轮廓更锐利。

图像复原（如维纳滤波）：根据图像退化模型（如运动模糊、散焦）和噪声统计特性，进行反向操作以恢复原始图像。

2. 图像分割：划定兴趣区域

核心任务：将图像划分为具有相似属性的若干区域或对象。
核心算法：

阈值分割（如 Otsu）：基于像素灰度值设置一个或多个阈值，将图像分为前景和背景。
区域生长/分裂与合并：基于区域相似性（如灰度、纹理）的迭代算法，将相似像素聚合为一个区域。
边缘检测（如 Canny）：通过检测图像中像素灰度的突变来定位物体边界，是分割的重要步骤。
基于聚类的分割（如 K-means）：在颜色/特征空间对像素进行聚类，同一簇的像素属于同一区域。

3. 特征提取与描述：捕捉图像关键信息

核心任务：从图像中提取稳定、可区分、可重复的局部或全局特征，并进行数学描述，供后续识别、匹配使用。
核心算法：

全局特征：如颜色直方图、纹理特征（如 LBP, Gabor）。
局部特征：

SIFT (尺度不变特征变换)：检测并描述对尺度、旋转、亮度变化保持不变的关键点。
SURF (加速稳健特征)：SIFT 的加速版，使用近似计算提高效率。
ORB (定向 FAST 和旋转 BRIEF)：结合 FAST 关键点检测与 BRIEF 描述子，并改进其旋转不变性，速度快，适合实时应用。

角点检测：如Harris 角点检测，检测图像中两个方向上灰度变化均剧烈的点（角点）。

4. 形态学操作：处理形状与结构

核心任务：基于形状、结构处理二值图像或灰度图像，用于去噪、连接断点、分离物体等。
核心算法：

膨胀：扩大图像中的亮区域，可用于连接相邻物体或填充孔洞。
腐蚀：缩小图像中的亮区域，可用于消除小物体或分离相邻物体。
开运算：先腐蚀后膨胀，可消除小亮点（噪声）并平滑物体轮廓。
闭运算：先膨胀后腐蚀，可填充小孔洞并连接邻近物体。

5. 几何变换与图像配准：对齐与校正

核心任务：对图像进行空间变换，包括缩放、旋转、平移（刚体变换），以及透视校正（投影变换）和图像间的对齐。
核心算法：

仿射变换/投影变换：通过变换矩阵实现图像的缩放、旋转、平移、剪切、透视校正。
特征匹配 +RANSAC：使用 SIFT/ORB 等提取特征点并进行匹配，再利用 RANSAC算法从包含错误匹配（外点）的数据中鲁棒地估计出最佳变换矩阵。

二、核心思想与哲学对比

算法/算子	核心思想比喻	技术哲学核心	关键洞察
直方图均衡化	“重新分配亮度资源”	拉伸图像的灰度直方图，使其均匀分布在整个灰度范围内。	旨在最大化图像的全局对比度，但对噪声同样敏感，可能放大噪声。
高斯滤波	“温和的平滑大师”	用高斯函数定义的权重对邻域像素进行加权平均。	有效抑制高斯噪声，但会导致边缘模糊（平滑的代价）。权重由中心向四周递减。
中值滤波	“噪声的冷酷剔除者”	用邻域内像素的中值（排序后中间值）替换中心像素值。	非线性滤波，能有效滤除椒盐噪声，同时较好保护边缘（不依赖于极值）。
Canny 边缘检测	“精准的轮廓素描师”	多阶段优化：高斯平滑 → 梯度计算 → 非极大值抑制 → 双阈值滞后连接。	追求低错误率、高定位精度、单一边缘响应。其结果通常是清晰、连续的单像素宽边缘。
Otsu 阈值分割	“自动化的分水岭”	寻找一个阈值，使得分割后的前景与背景两类之间的类间方差最大。	一种自动确定全局阈值的方法，适用于前景和背景的灰度直方图呈双峰分布的情况。
SIFT 特征	“尺度与旋转的免疫者”	在尺度空间寻找极值点作为关键点，并计算其主方向，生成具有尺度和旋转不变性的描述子。	旨在解决图像缩放、旋转、亮度变化下的特征匹配问题，鲁棒性强但计算较慢。
形态学（膨胀/腐蚀）	“形状的雕塑家”	用结构元素（核）扫描图像，根据像素与结构元素的交集/并集关系来改变形状。	操作直观，是处理二值图像（如分割后结果）形状的基石。开闭运算是膨胀与腐蚀的组合，功能更丰富。
RANSAC	“去伪存真的投票者”	随机抽取最小样本集拟合模型，然后用所有数据点“投票”，选择内点最多（支持度最高）的模型。	一种鲁棒的模型拟合框架，能从包含大量外点（错误匹配）的数据中，估计出正确的模型参数（如变换矩阵）。

三、关键特性与应用场景横向对比

维度	直方图均衡化	高斯滤波	中值滤波	Canny 边缘检测	Otsu 阈值分割	SIFT 特征	形态学操作	RANSAC
主要任务	增强对比度	平滑去噪	去除脉冲噪声	边缘提取	图像分割	特征提取与匹配	形状处理	鲁棒模型拟合
输入/输出	灰度图/增强图	图像/平滑图	图像/滤波图	灰度图/边缘图	灰度图/二值图	图像/关键点与描述子	二值图/处理后图	匹配点对/变换矩阵&内点
核心参数	无（自动）	高斯核大小、标准差 σ	滤波窗口大小	高斯 σ、高低阈值	无（自动计算）	尺度空间参数、关键点阈值	结构元素形状与大小	迭代次数、内点阈值
优势	提升全局对比度，算法简单	有效抑制高斯噪声，理论完备	滤除椒盐噪声，保护边缘	边缘定位准，抗噪性好	自动确定阈值，无需先验	尺度/旋转/亮度不变性，鲁棒	直观，能处理复杂形状	对外点高度鲁棒，通用性强
局限	可能放大噪声，对比度过度	模糊边缘，丢失细节	对大窗口计算慢，可能去除非噪声细节	参数（阈值）需调整，对纹理复杂区域敏感	仅适用于双峰直方图，对光照不均敏感	计算复杂度高，对仿射变换和视角变化敏感	主要处理二值图，结构元素选择影响结果	计算可能较慢，需要足够内点比例
计算复杂度	O(N)， N 为像素数	O(k²N)， k 为核大小	O(k²N log k) 或 O(k²)	O(N)，但步骤多	O(L)， L 为灰度级数	高，与图像内容和参数有关	O(k²N)	与迭代次数和样本量有关
典型应用场景	医学影像增强，背光照片修正	图像预处理，消除高斯噪声	去除扫描文档的噪点，旧照片修复	任何需要精确边缘定位的任务（如检测）	文档二值化，背景前景分离明显的场景	图像拼接（全景图），物体识别，三维重建	分割后处理（去毛刺、填孔洞），车牌字符分离	图像配准，相机标定，任何包含错误匹配的数据拟合

四、算法选择指南：如何为你的图像问题匹配合适的工具

图像处理流程往往是管道式的，选择合适的工具组合是关键。

实战口诀：

图像太暗/对比度差→ 直方图均衡化。
有模糊的噪声 → 高斯滤波。
有黑白点状噪声→ 中值滤波。
想找到物体轮廓 → Canny 边缘检测。
背景前景分明→ Otsu 阈值分割。
要做图像拼接→ SIFT/ORB + RANSAC。
分割结果有毛刺/空洞→ 形态学开/闭运算。

五、算法演进脉络：从手工设计特征到深度学习时代

图像处理的发展，是一部从低层像素操作到中层特征表达，再向高层语义理解迈进的演进史。

1. 传统图像处理（20 世纪 60-90 年代）：基于数学模型与手工特征

核心思想：利用信号处理、数学形态学、统计学等理论，直接对像素值进行操作或设计手工特征来描述图像内容。
代表性演进：

滤波与增强：从均值滤波到更具针对性的高斯（平滑）、中值（去脉冲噪声）滤波。
边缘检测：从简单梯度算子（如 Roberts, Prewitt, Sobel）发展到多阶段优化、效果更优的Canny 算子（1986）。
特征提取：从角点（Harris，1988）到对尺度和旋转具有不变性的SIFT（1999），再到兼顾速度与性能的SURF（2006）、ORB（2011）。

时代贡献与局限：奠定了图像处理的基础理论，许多算法至今仍是预处理的标准操作。但手工特征设计复杂、泛化能力有限，难以应对复杂多变的真实场景。

2. 机器学习与图像处理结合（2000 年代）：特征 + 分类器

核心思想

：将图像处理得到的手工特征（如 HOG, SIFT, LBP）作为输入，送入机器学习分类器（如 SVM, AdaBoost）进行目标检测、识别。
代表性工作

：行人检测的 HOG+SVM 组合，人脸检测的Haar-like 特征 +AdaBoost（Viola-Jones，2001）。
时代贡献与局限

：在特定任务上取得了比纯手工规则更好的性能，开启了数据驱动的模式。但仍依赖于特征工程的质量。

3. 深度学习革命（2012 年至今）：端到端的特征学习

核心思想：使用深度卷积神经网络（CNN）自动从数据中学习多层次的抽象特征，取代手工设计特征。
颠覆性影响：

图像分类

：AlexNet (2012) 在 ImageNet 竞赛中大幅超越传统方法。
目标检测

：从 R-CNN 系列到 YOLO、SSD，实现了速度与精度的飞跃。
图像分割

：全卷积网络（FCN, 2015）、U-Net 等实现了像素级的语义分割。
图像生成

：生成对抗网络（GAN）、扩散模型能生成逼真图像。

当前范式：深度学习已成为解决高层视觉任务（分类、检测、分割）的主流。传统图像处理方法更多扮演着预处理（如图像增强、去噪）和后处理（如形态学优化分割结果）的角色，与深度学习模型构成强大的混合流水线。

演进主线：手工设计像素算子 → 手工设计特征+机器学习 → 端到端深度特征学习

六、可视化汇总

1. 算法分类思维导图

图像处理算法├── 图像增强与复原│   ├── 对比度增强：直方图均衡化，伽马校正│   ├── 平滑去噪：高斯滤波，中值滤波，双边滤波│   └── 图像复原：逆滤波，维纳滤波├── 图像分割│   ├── 基于阈值：全局阈值，Otsu，自适应阈值│   ├── 基于边缘：Canny，Sobel，Laplacian│   ├── 基于区域：区域生长，分水岭│   └── 基于聚类：K-means，均值漂移├── 特征提取与描述│   ├── 全局特征：颜色直方图，纹理（LBP, Haralick）│   ├── 局部特征：SIFT, SURF, ORB, BRISK│   └── 角点特征：Harris，Shi-Tomasi├── 形态学操作│   ├── 基本操作：膨胀，腐蚀│   ├── 组合操作：开运算，闭运算│   └── 高级应用：形态学梯度，顶帽/黑帽变换└── 几何变换与配准    ├── 基本变换：平移，旋转，缩放，仿射，投影    └── 特征匹配与配准：特征点匹配 + RANSAC，相位相关

2. 算法演进时间线

· 基础算子奠基 (1960s-1980s):  中值滤波 (1971)， Canny边缘检测 (1986)， 形态学理论发展· 手工特征黄金时代 (1990s-2000s):  Harris角点检测 (1988)， SIFT (1999)， SURF (2006)， HOG (2005)· 机器学习结合期 (2000s):  Viola-Jones人脸检测 (2001， Haar+AdaBoost)· 深度学习革命期 (2012至今):  AlexNet (2012)， FCN (2015， 语义分割)， YOLO (2016， 实时检测)， GAN (2014)， Transformer in Vision (ViT， 2020)

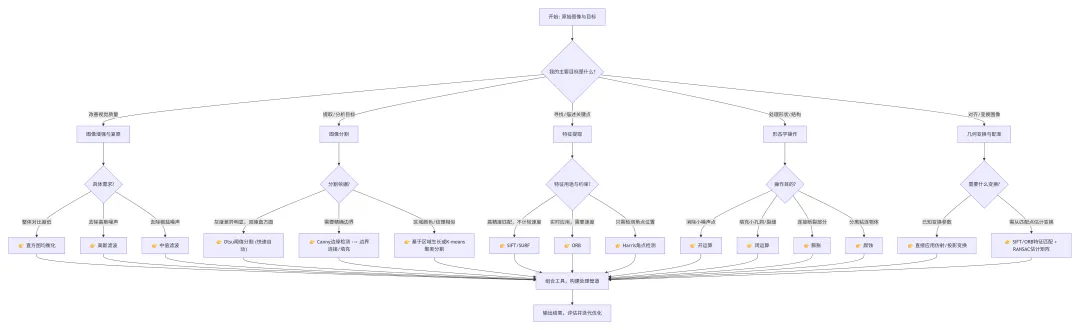

3. 算法选择决策树

开始 → 目标是什么？├── 增强/复原 → 问题类型？│   ├── 对比度低 → 直方图均衡化│   ├── 高斯噪声 → 高斯滤波│   └── 椒盐噪声 → 中值滤波├── 分割 → 图像特点？│   ├── 前景背景灰度差异大 → Otsu阈值分割│   ├── 边界清晰重要 → Canny边缘检测 → 区域填充│   └── 区域相似性高 → 区域生长/聚类分割├── 特征提取 → 用途？│   ├── 高精度匹配 → SIFT/SURF│   ├── 实时匹配 → ORB/BRISK│   └── 检测角点 → Harris├── 形态学处理 → 二值图需？│   ├── 去小点 → 开运算│   ├── 补小洞 → 闭运算│   ├── 连接 → 膨胀│   └── 分离 → 腐蚀└── 配准 → 已知变换？    ├── 是 → 直接应用变换矩阵    └── 否 → 特征提取+匹配+RANSAC估计

七、总结与启示：图像处理的工具箱哲学

纵观图像处理算法的演进与全景，我们可以得到以下启示：

层次性

：图像处理是一个从像素级（增强、滤波）、到区域级（分割、形态学）、再到特征级（SIFT、描述子）、最后到语义级（深度学习理解）的递进过程。工具箱思维要求我们清晰定位问题所在的层次。
组合性

：复杂视觉任务极少由单一算法完成。一个完整的系统往往是 “传统预处理 + 深度学习核心模型 + 传统后处理” 的管道。例如：用中值滤波去噪 → 用 U-Net 分割 → 用形态学闭运算填充孔洞。
pragmatism（实用主义）

：没有“最好”的算法，只有“最合适”的。在资源受限的嵌入式设备上，快速的 ORB 可能比精度更高的 SIFT 更实用；对于简单的阈值分割就能解决的问题，不必动用复杂的深度学习模型。
深度与广度的平衡

：深度学习虽是当前主流，但传统图像处理知识并未过时。它提供了对图像本质（灰度、梯度、形状）的深刻理解，是优化模型输入（预处理）和修正模型输出（后处理）的利器，也是理解更高级视觉任务的基础。

掌握图像处理的工具箱思维，意味着你能像一位经验丰富的工程师一样，面对一幅图像和一个问题时，迅速在脑海的工具架上挑选、评估并组合出最有效的解决方案链。
