试验设计DOE-7:田口DOE的核心工具及应用步骤(附198PPT)
一、田口试验设计的概念

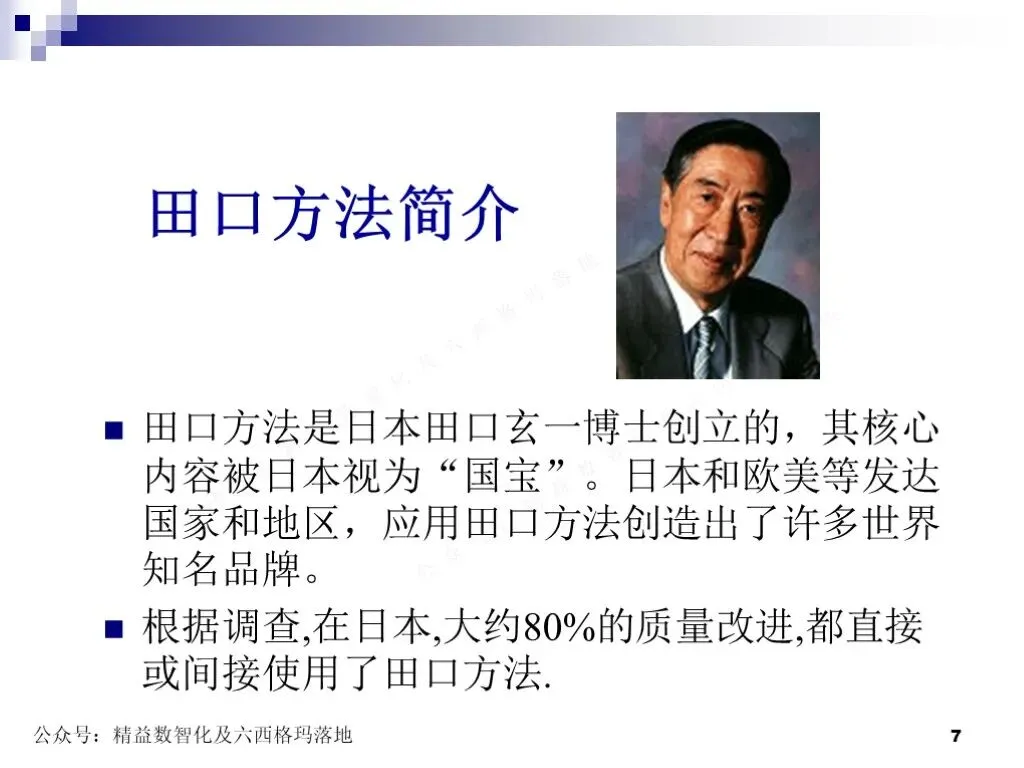

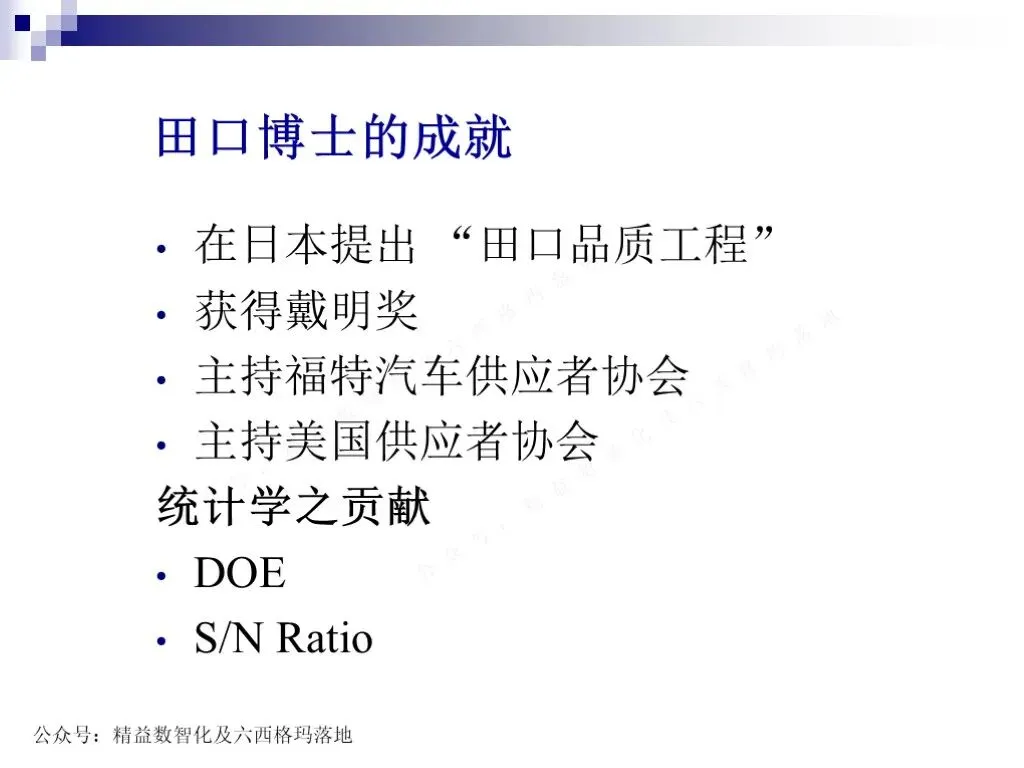

田口方法（Taguchi Method）是由日本质量管理专家田口玄一博士于20世纪50年代提出的一种系统化、高效率的试验设计技术。其核心目标并非简单地通过筛选元件来逼近目标值，而是致力于提升产品和工艺的稳健性（Robustness）。田口DOE是一种通过科学设计试验、分析数据，旨在以最低的成本和最快的速度，使产品设计或制造工艺对难以控制的噪声因素（如环境变化、材料老化、制造公差等）不敏感，从而实现质量稳定和性能可靠的工程方法，所以田口设计也叫稳健性设计。

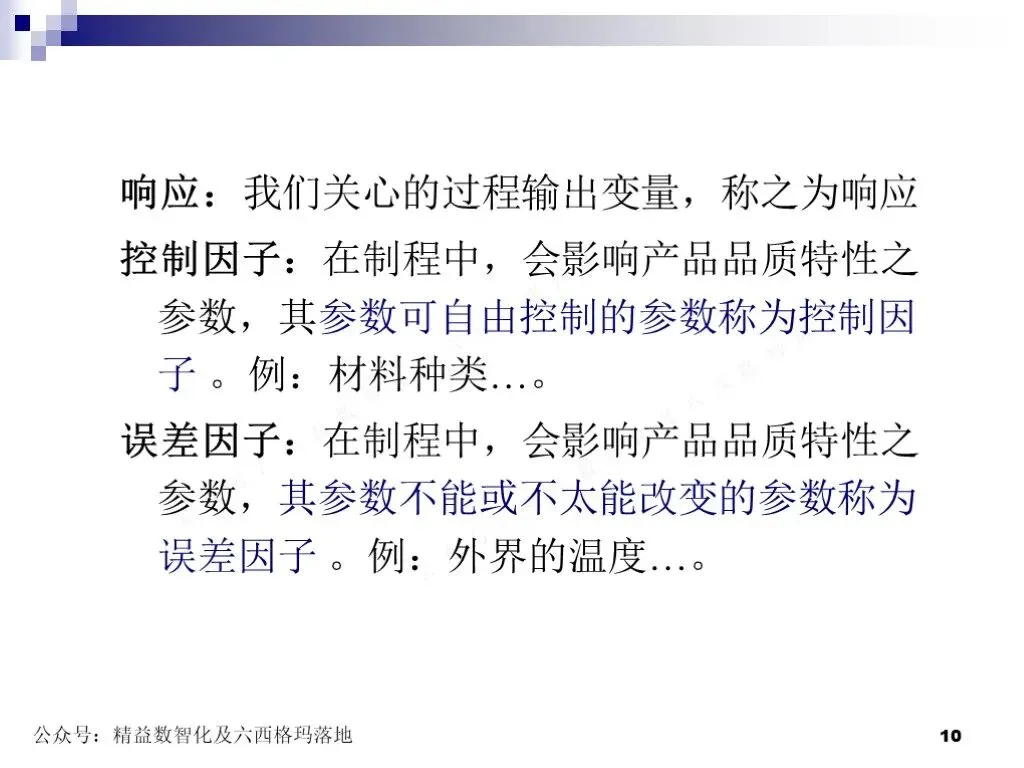

噪声因子（Noise Factors）：指在实际生产中难以控制或无法控制的因素，田口方法的核心思想之一就是主动考虑这些噪声因子的影响，通过优化设计来抵御它们。简单来说：生产中难以控制的因子（环境、材料、震动、人为误差、批次差异）。

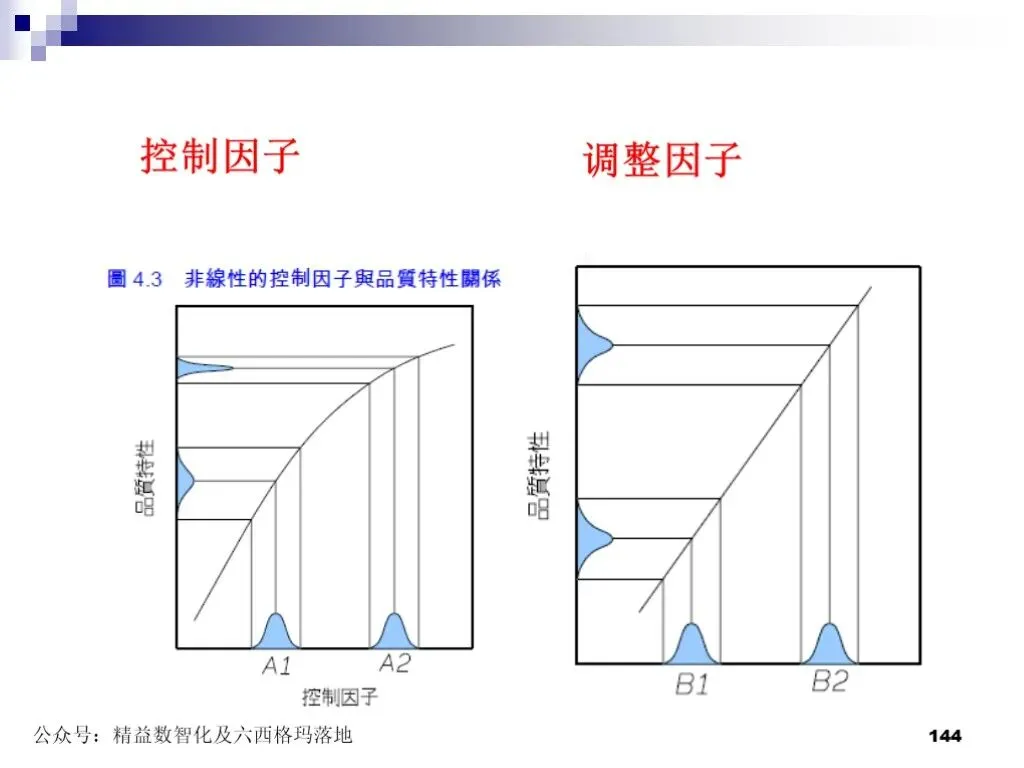

可控因子（Control Factors）：指那些在设计或生产中可以被设定和调整的参数。简单来说：可以人为设定、调整、控制的参数（温度、时间、压力、转速等因子）。

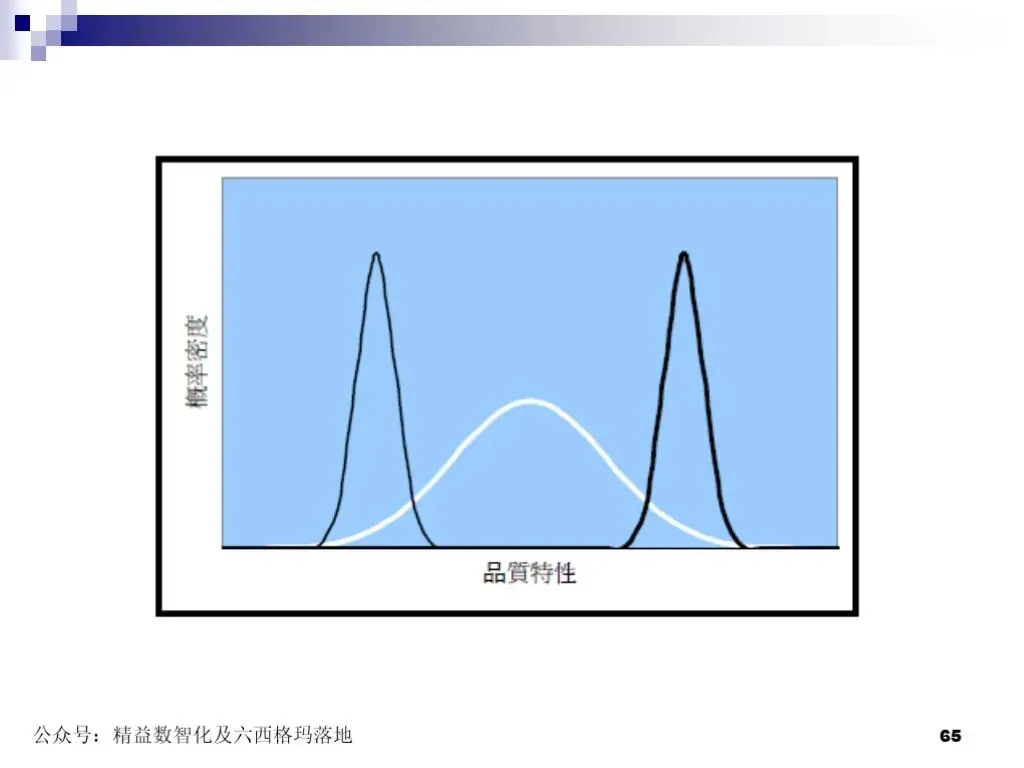

稳健性（Robustness）：指产品或工艺的性能对各类干扰（噪声）的敏感度低。一个稳健的设计，即使在使用中遇到温度变化、部件磨损等情况，其功能依然能保持稳定。简单来说：产品 / 过程在噪声干扰下，性能依然稳定、波动小的能力，即依然保持稳定。

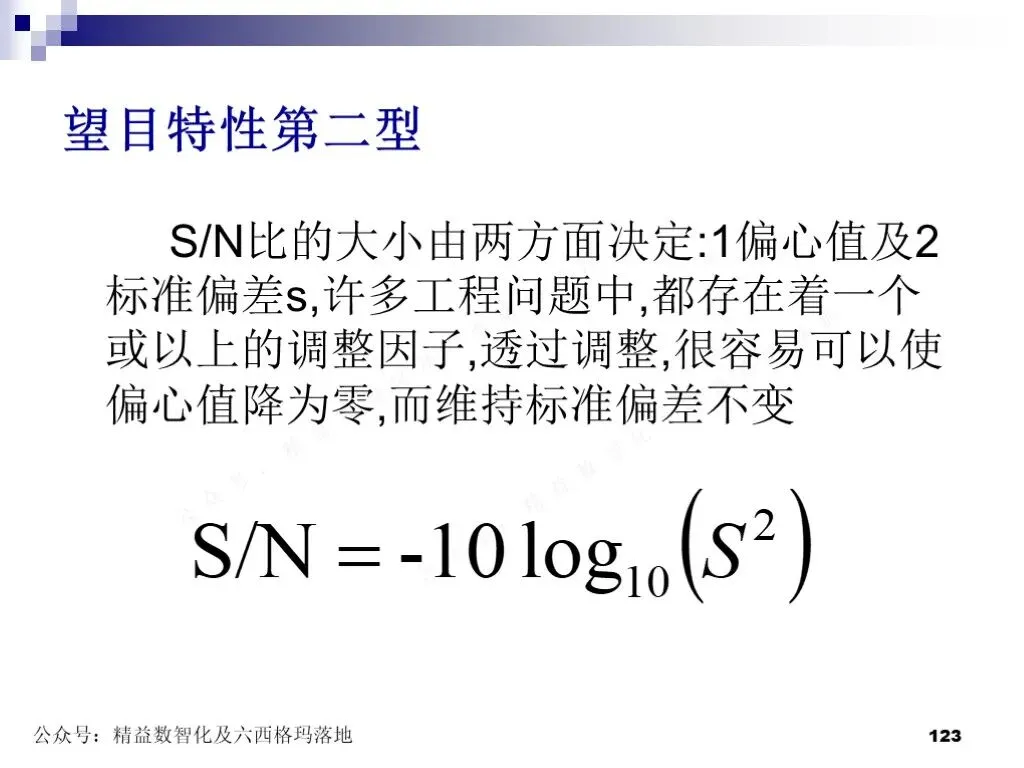

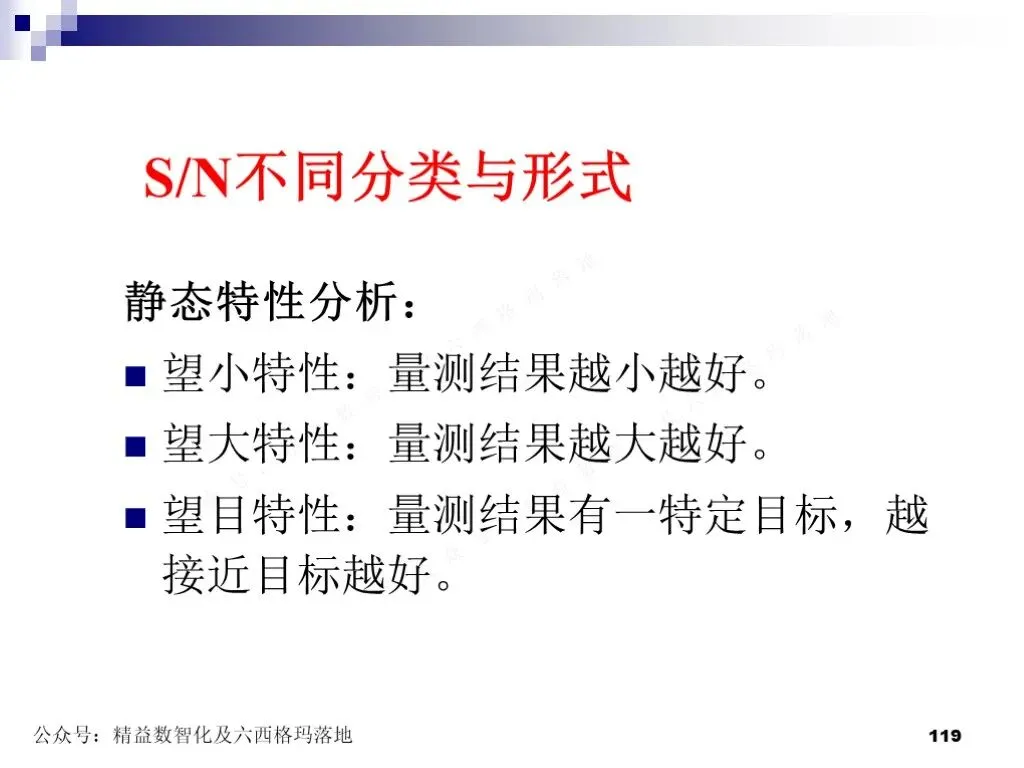

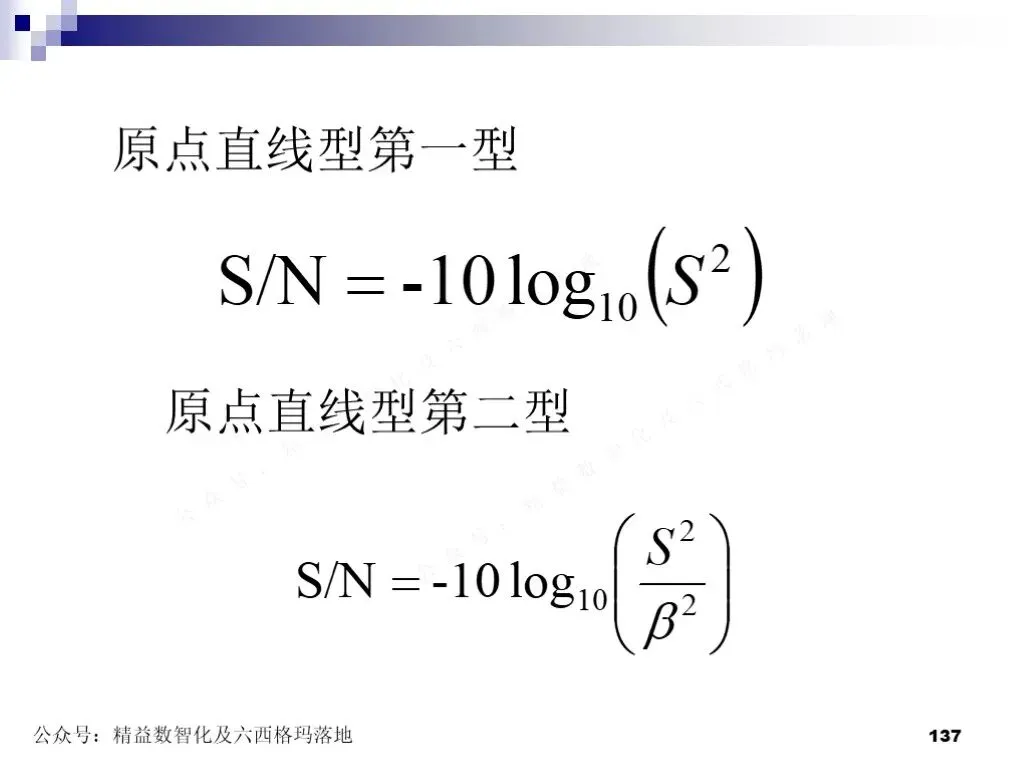

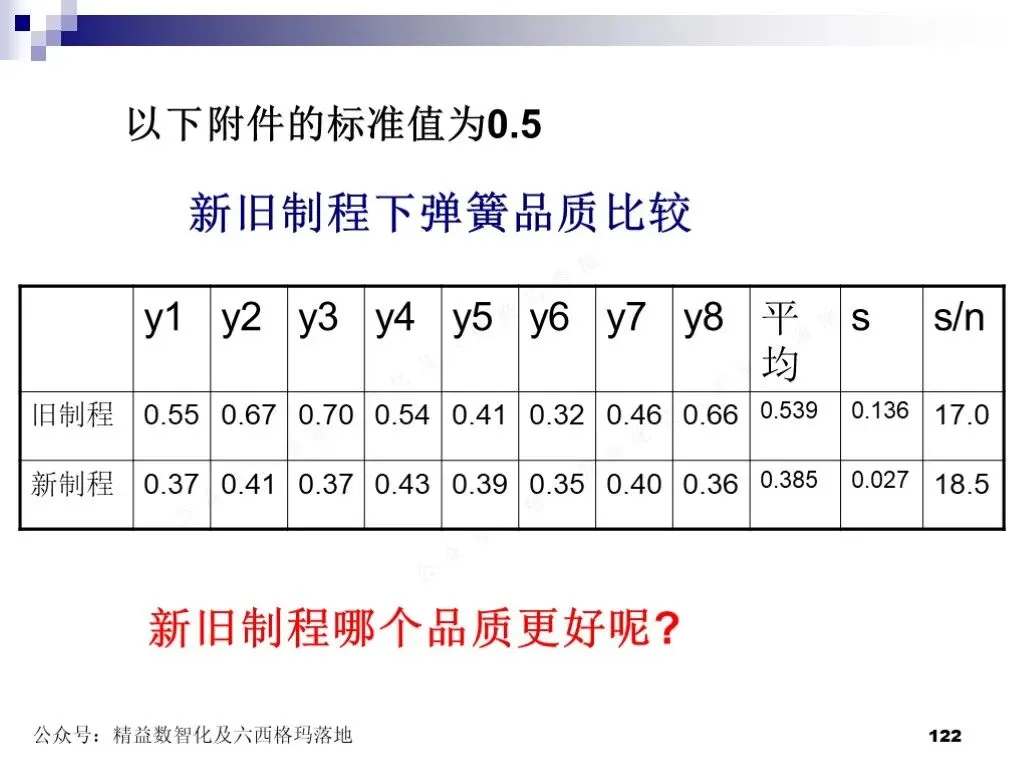

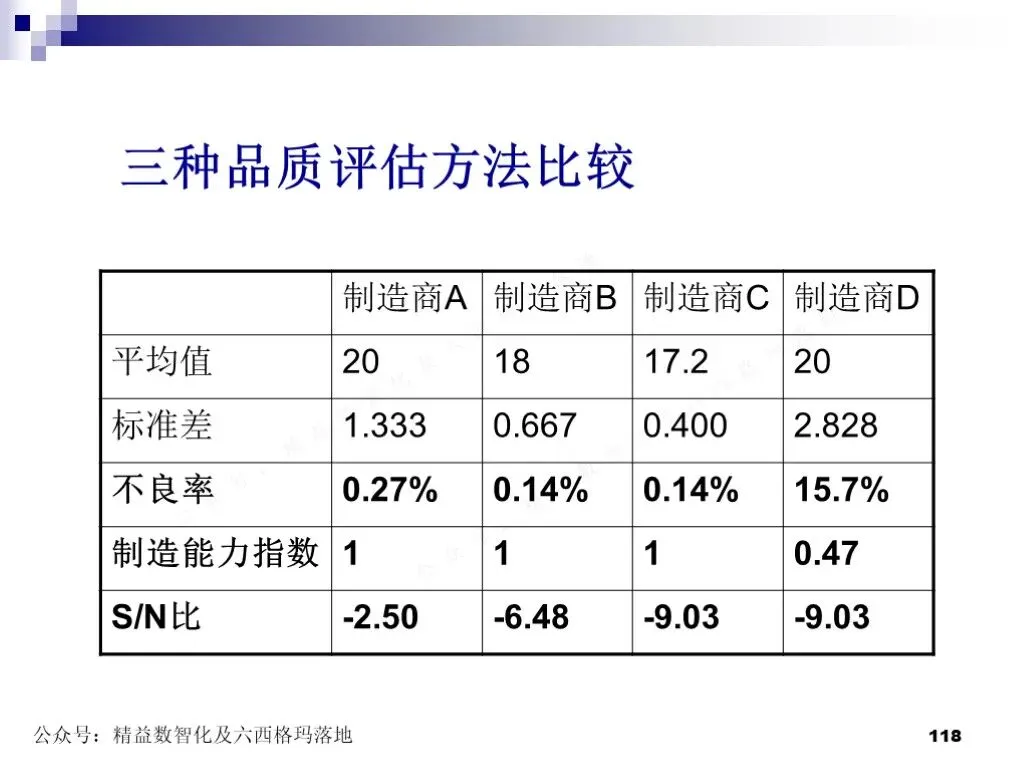

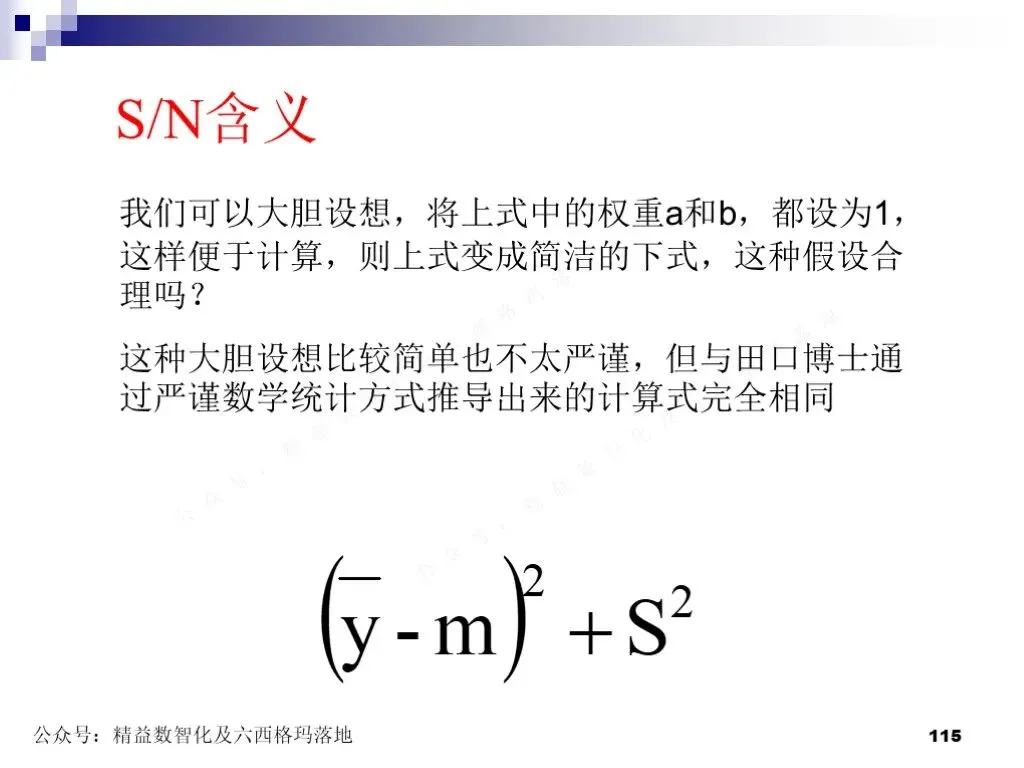

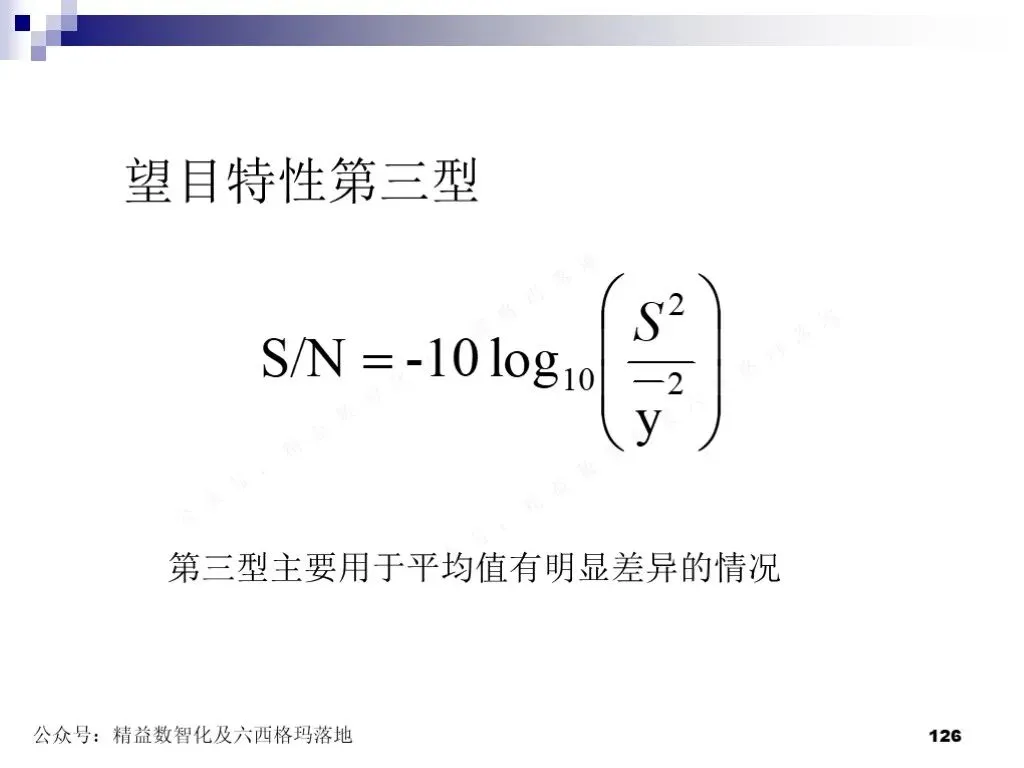

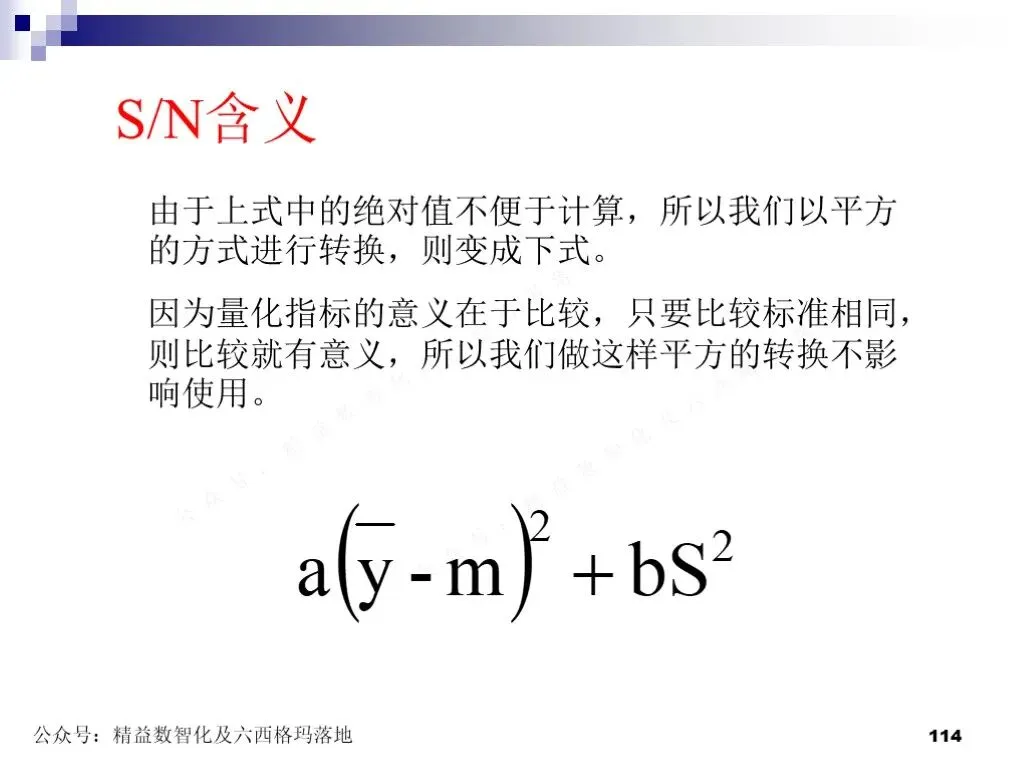

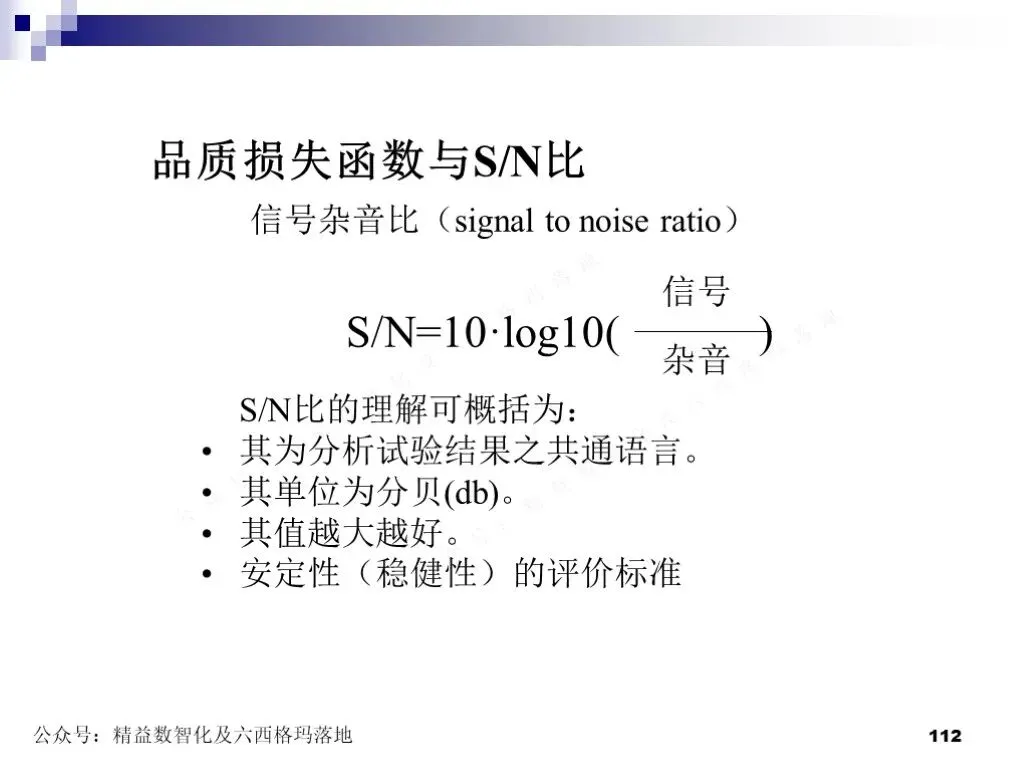

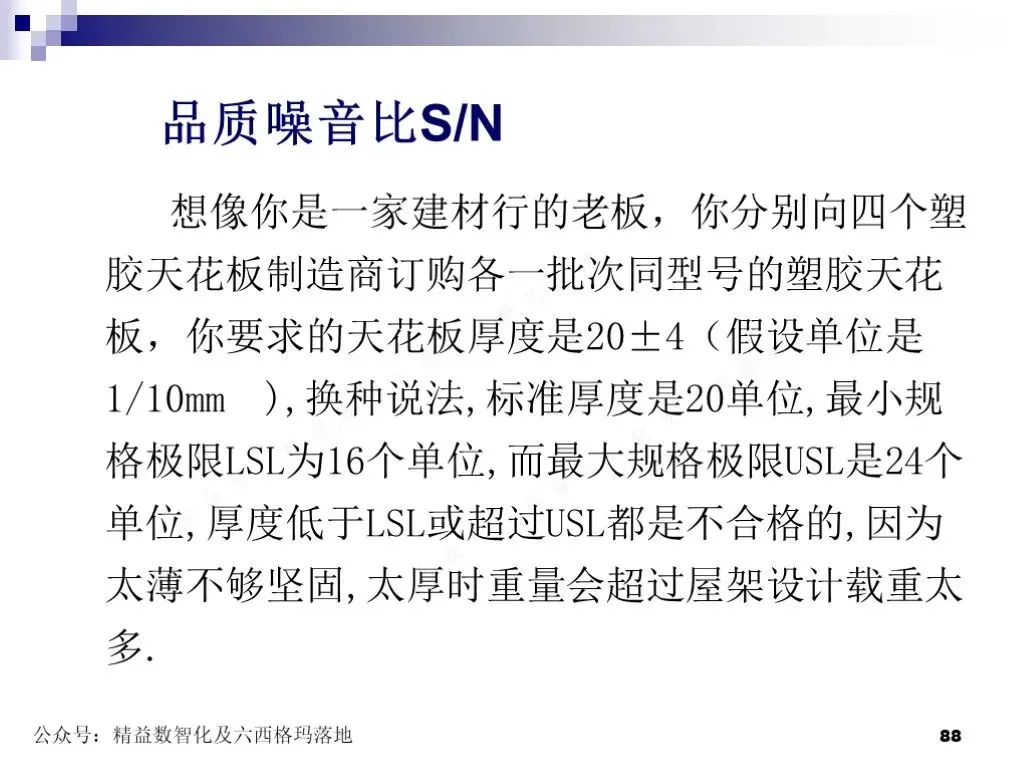

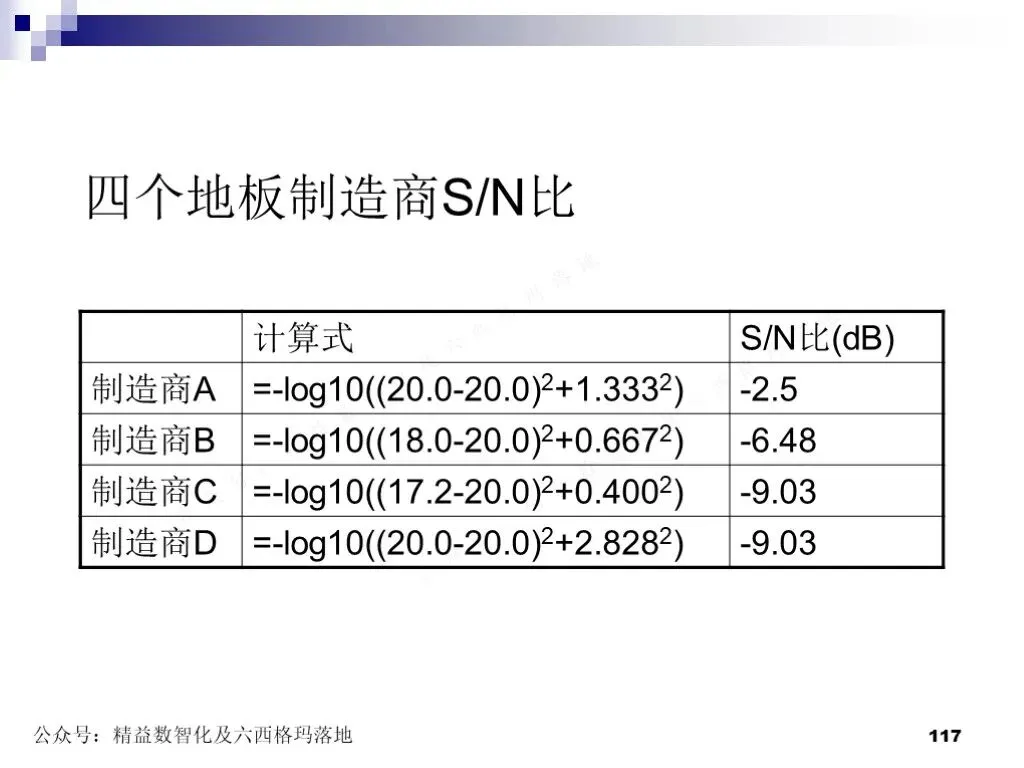

信噪比（Signal-to-Noise Ratio, S/N比）：这是田口方法中衡量质量稳定性的关键指标。它将均值（信号）和方差（噪声）综合为一个指标，用来评估一个参数组合的稳健性。信噪比越大，代表质量特性受噪声影响越小，性能越稳定。简单来说，田口方法就是通过设计一个比较复杂信噪比公式，针对于望大、望目、望小的Y，如何来实现均值及波动的最优。
|
特性类型 |
目标 |
S/N比 计算公式 (η) |
公式解释 |
|

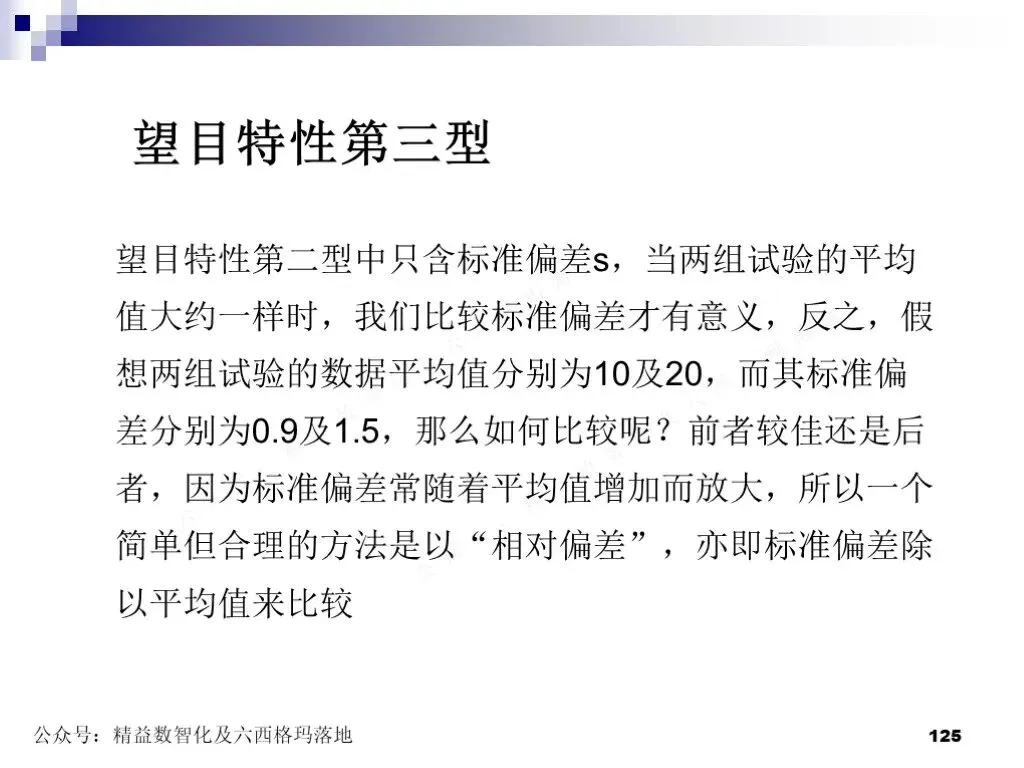

望目特性 |
输出值越接近一个固定的目标值越好，且波动越小 |
η=10* log₁₀(μ² / σ²) |
μ 是样本均值，σ 是样本标准差。该公式追求均值与目标值重合且方差最小。 |
|

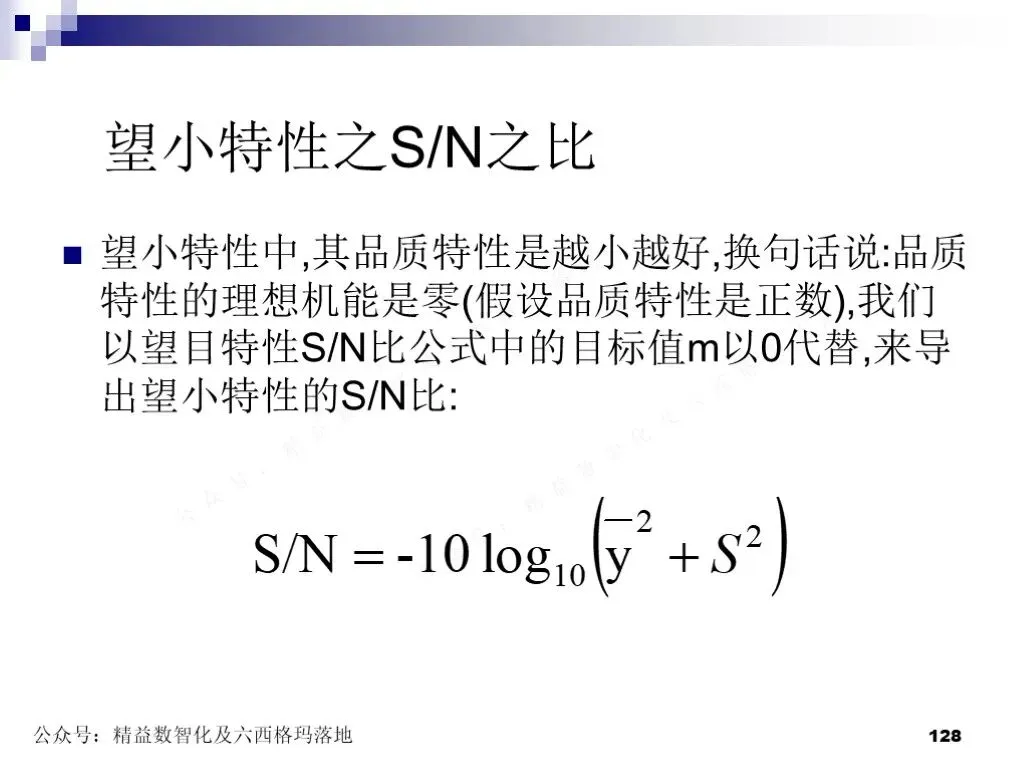

望小特性 |
输出值越小越好，理想值为0 |
η= -10 * log₁₀( (1/n) * Σyᵢ² ) |
yᵢ是第 i 次试验的输出值。该公式追求输出值本身小且波动也小。 |
|

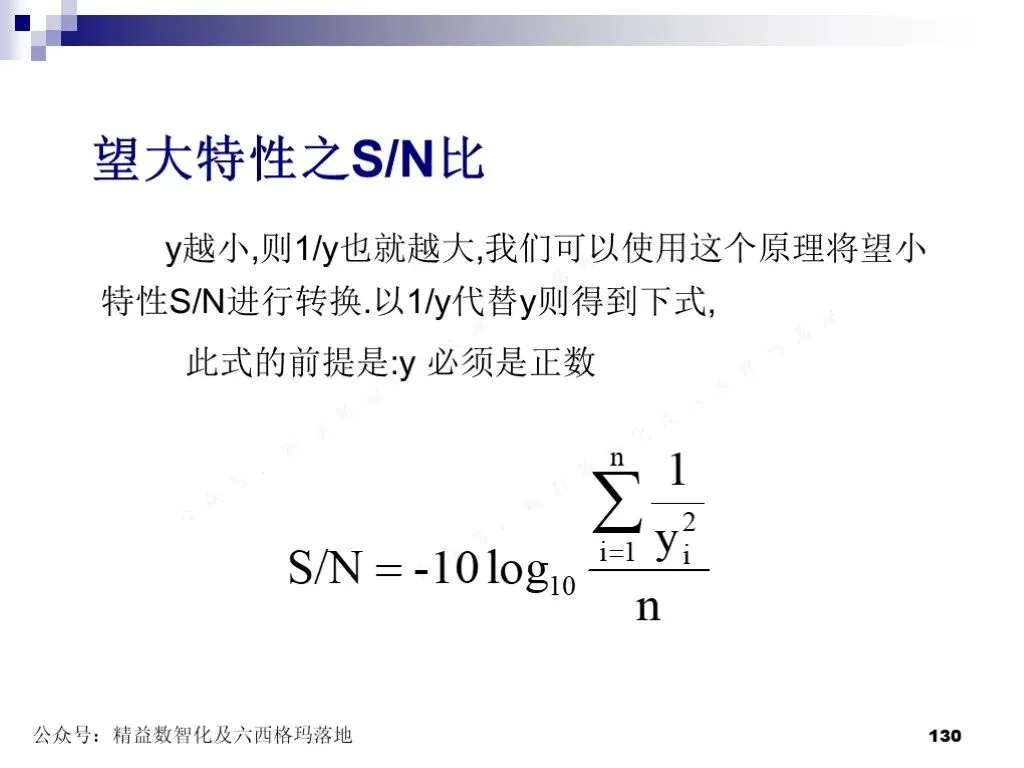

望大特性 |
输出值越大越好，理想值为无穷大 |
η=-10*log₁₀((1/n) * Σ(1/yᵢ²) ) |
yᵢ是第i 次试验的输出值。该公式与望小特性对称，追求输出值大且稳定。 |
二、田口方法的核心思想
1.质量是设计出来的，不是检验出来的：田口方法强调，产品质量的根本保证在于产品设计阶段，而不是事后的检验、筛选或返工。通过设计出稳健的产品和工艺，可以从源头上减少质量波动。

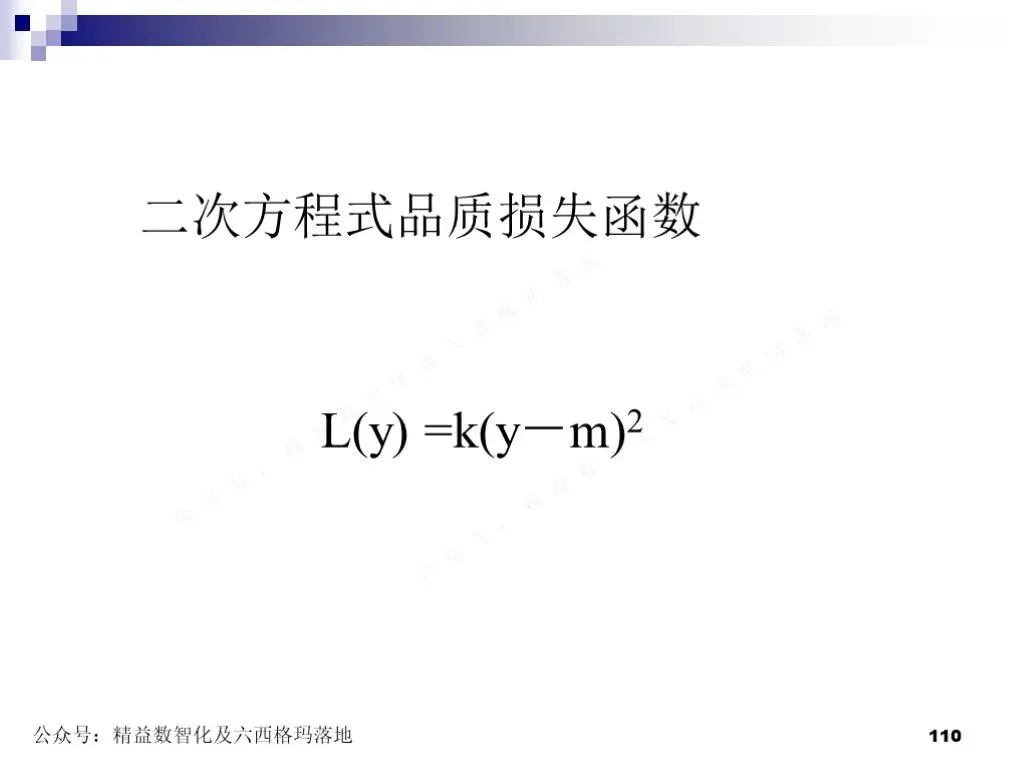

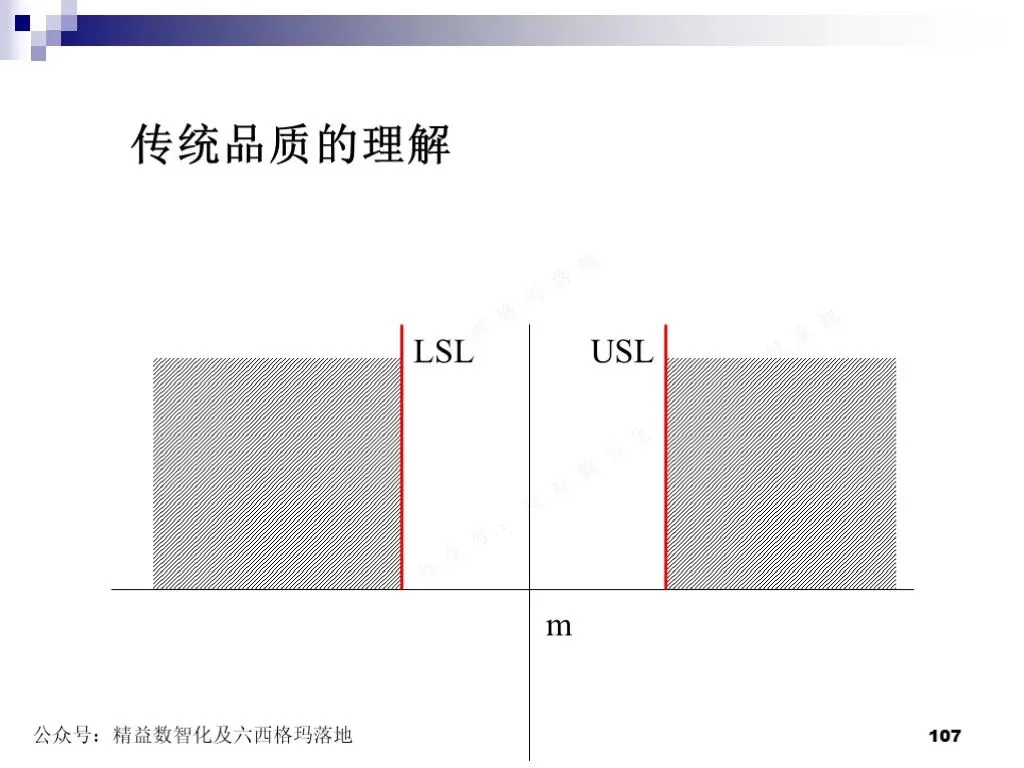

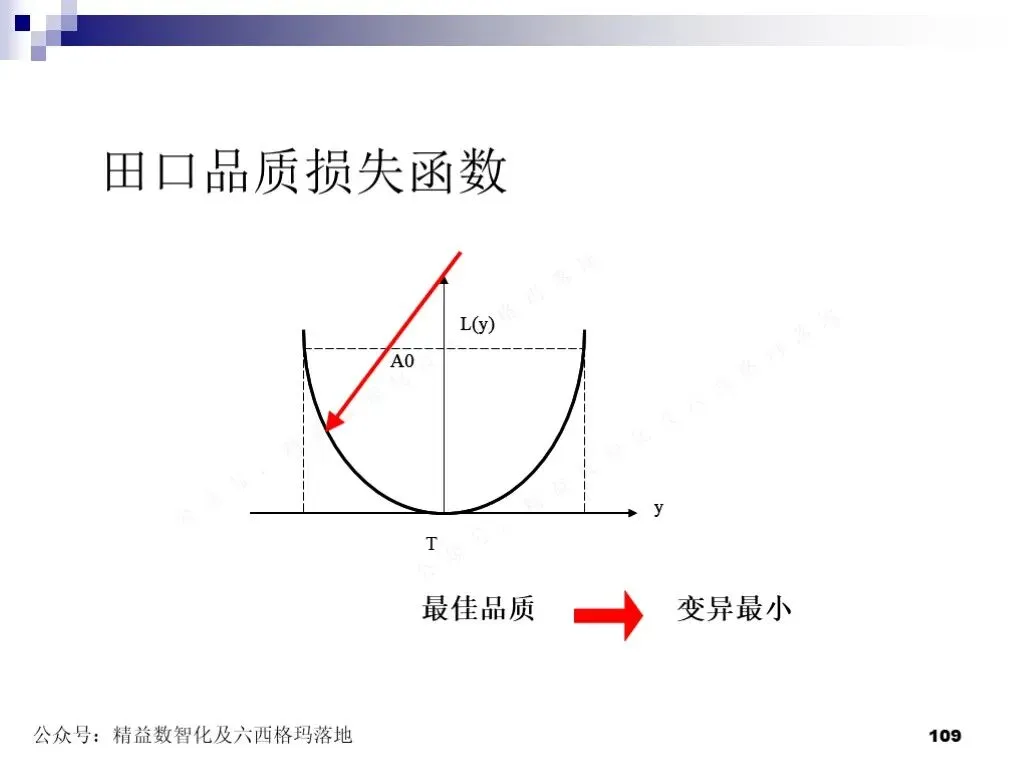

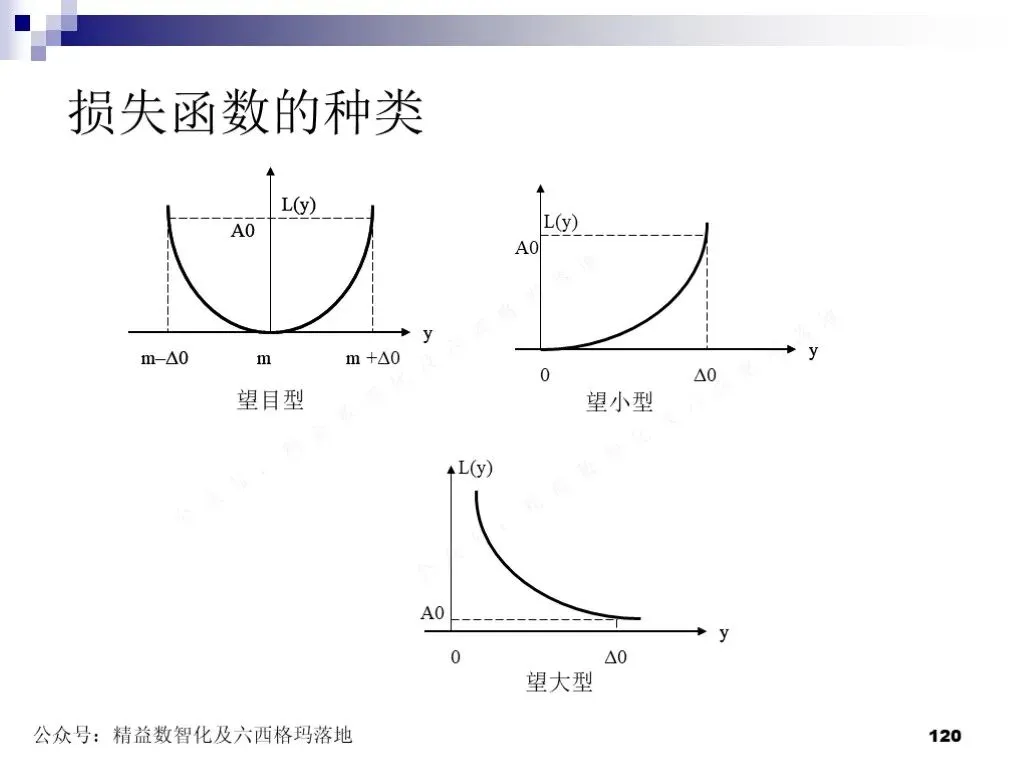

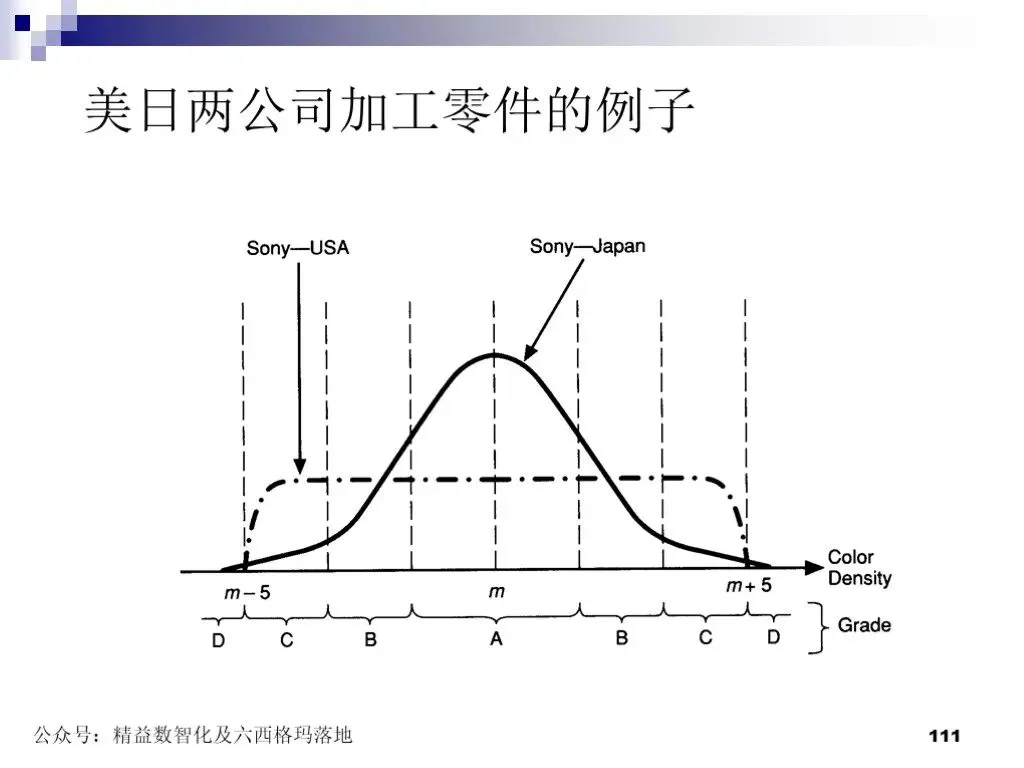

2.用偏离目标值的偏差来衡量质量：质量不应简单地用“是否合格”（即是否在公差范围内）来衡量，而应该用质量特性值偏离其设计目标值的程度以及偏离的波动大小来衡量。任何偏离目标的波动都会造成质量损失。把质量波动和质量损失联系起来。

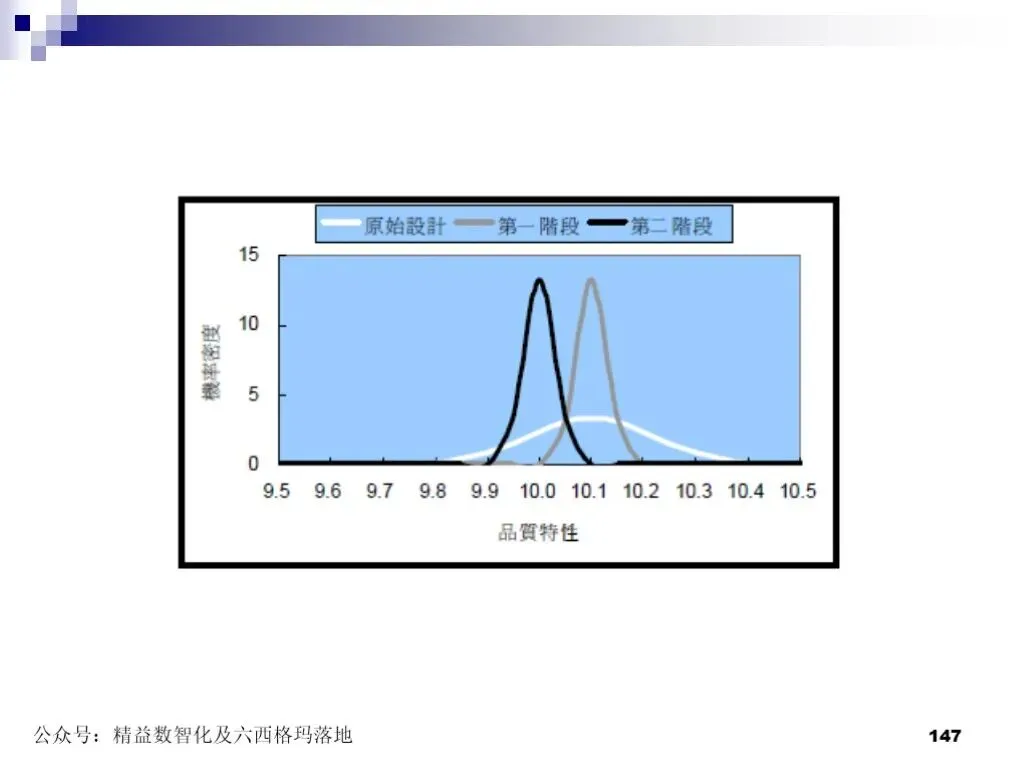

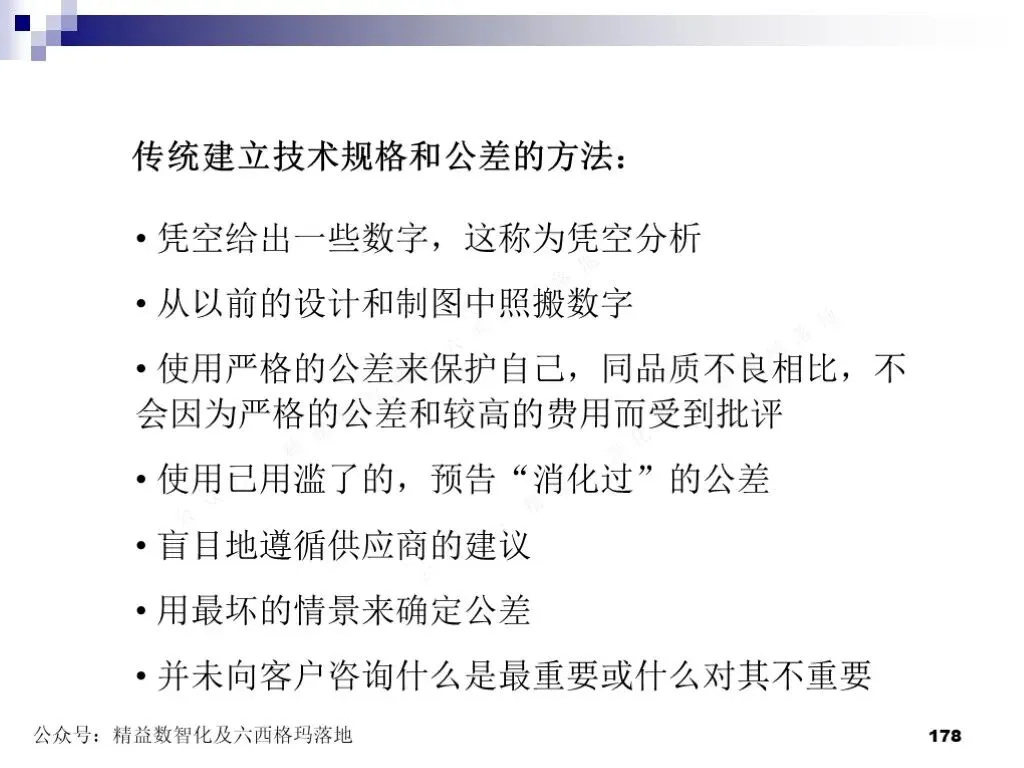

3.田口三阶段设计（系统设计、参数设计、容差设计）的思想：简单来说，通过系统设计确定产品的基本架构与功能，通过参数设计优化因子水平以最大程度降低性能波动（提升稳健性），再通过容差设计收紧关键部件的公差以在质量与成本之间寻求最优平衡的逐级递进式开发流程。
三、田口方法的实施步骤
第一步明确问题与目标，清晰定义系统的范围并确定需要具体优化的工程问题，确定项目目标和范围界定

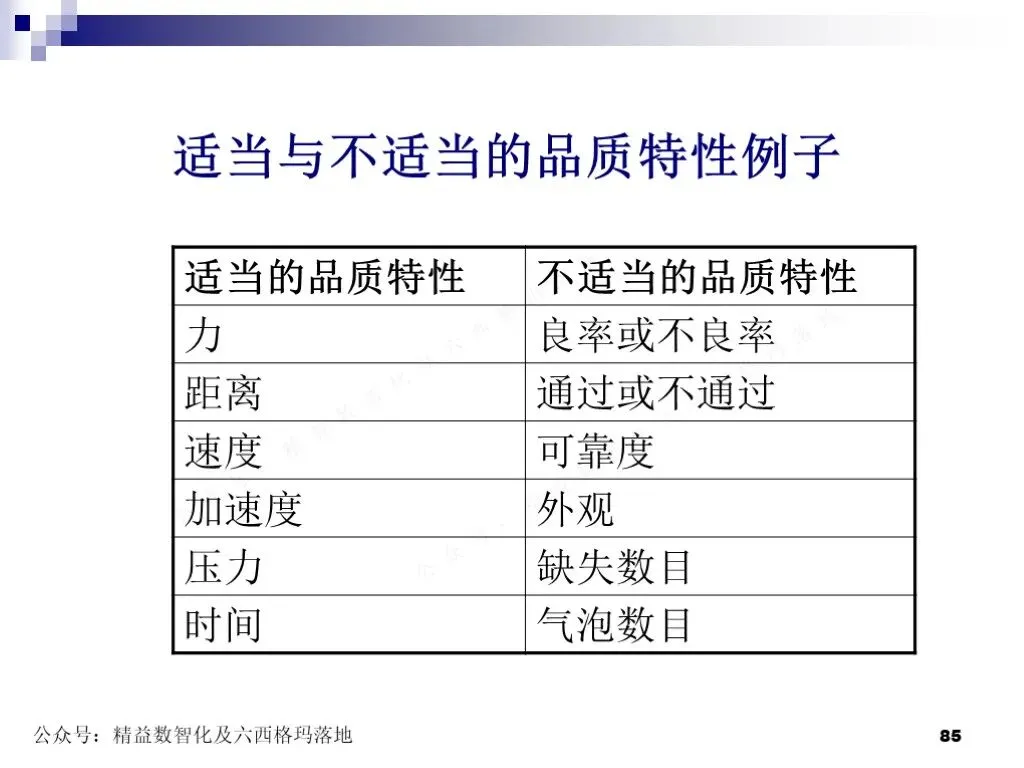

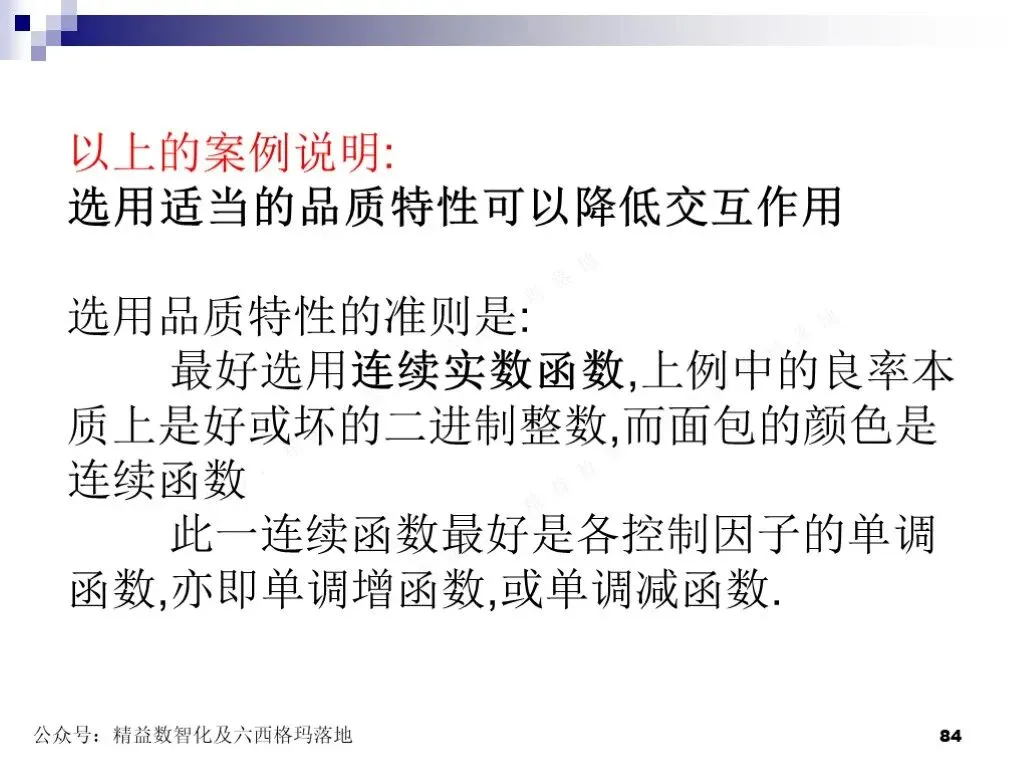

第二步选择质量特性，即确定用于衡量效果的响应变量（Y），并明确其属于望目、望小还是望大特性，明确待优化质量特性的测量方法

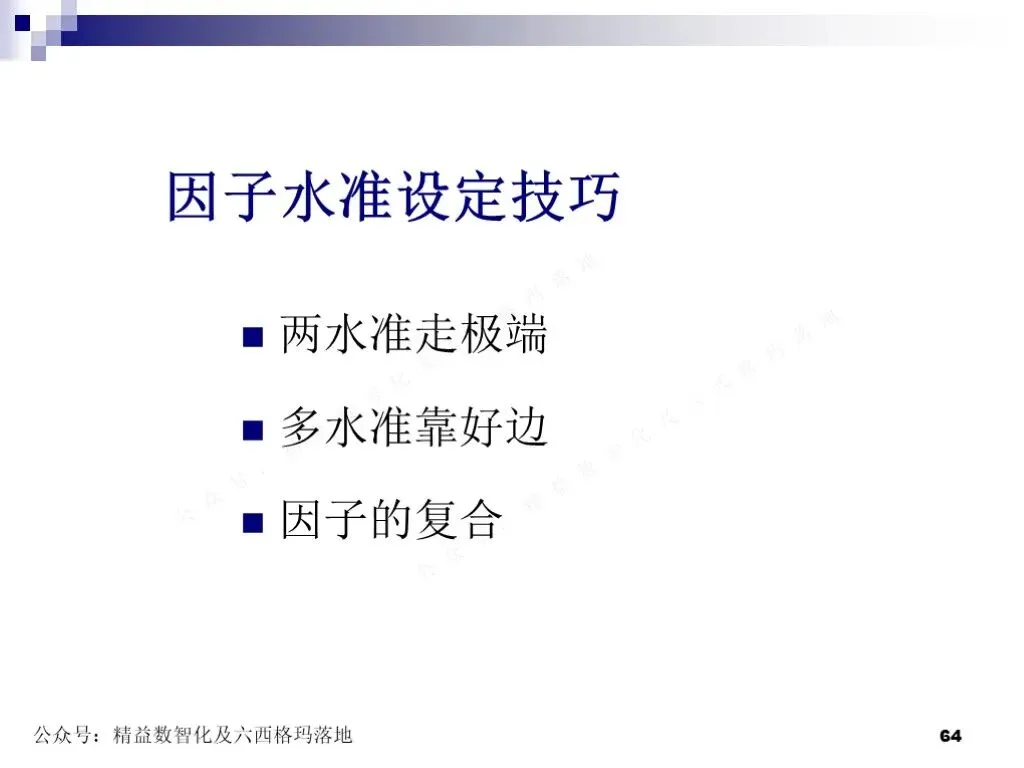

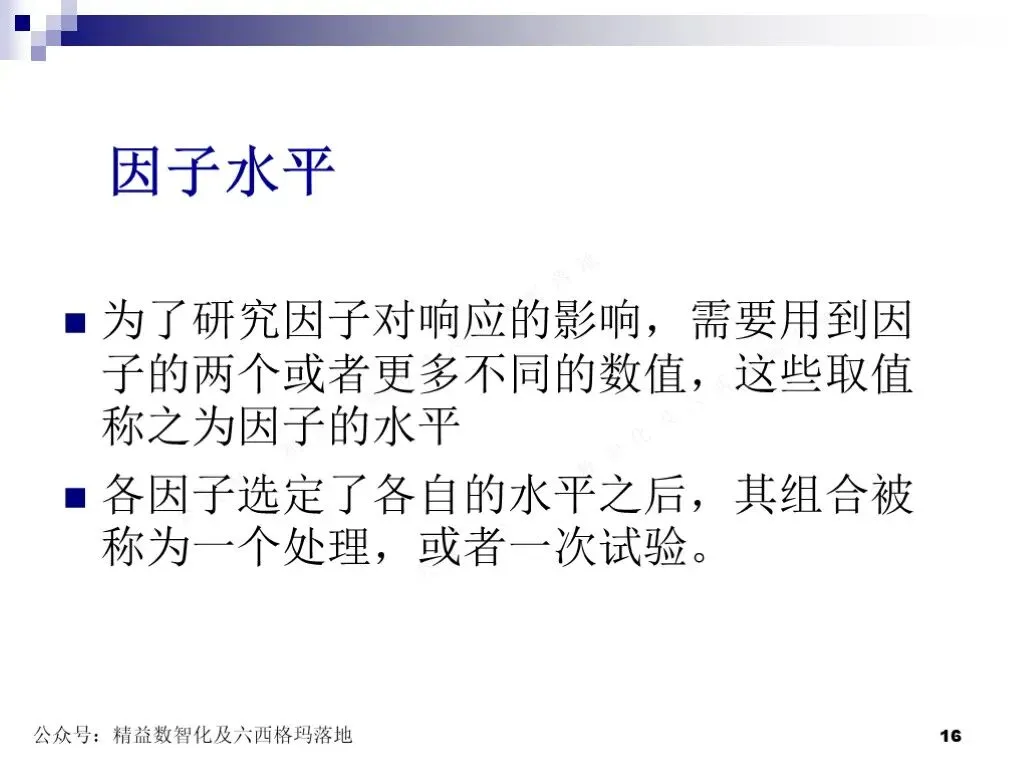

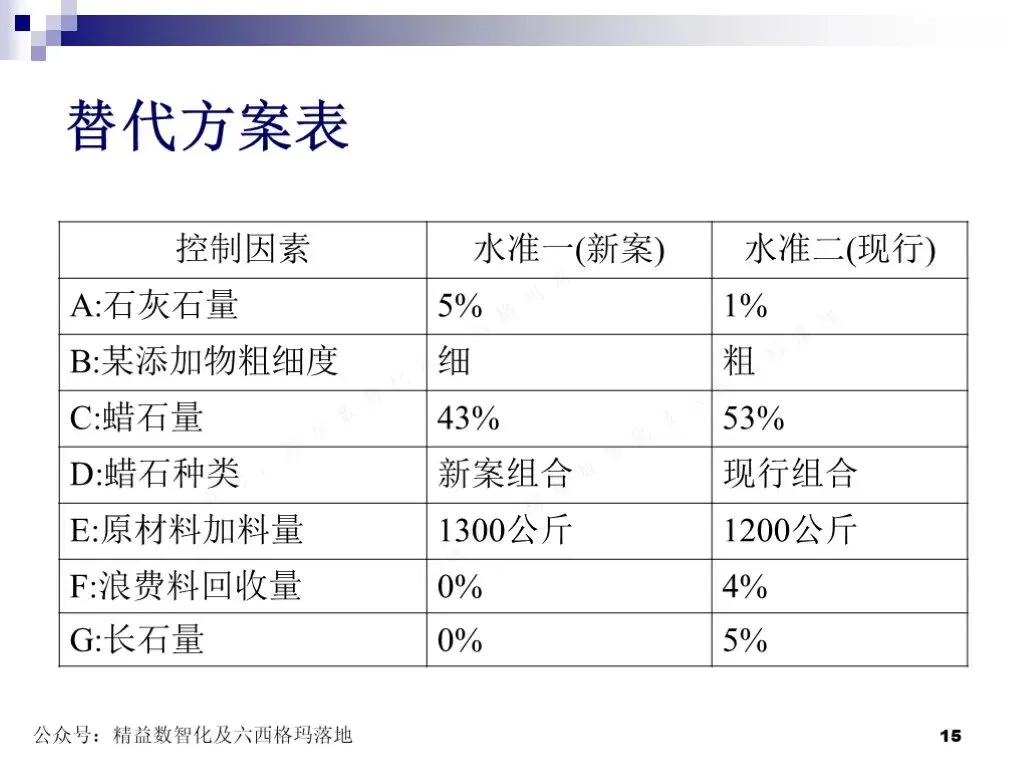

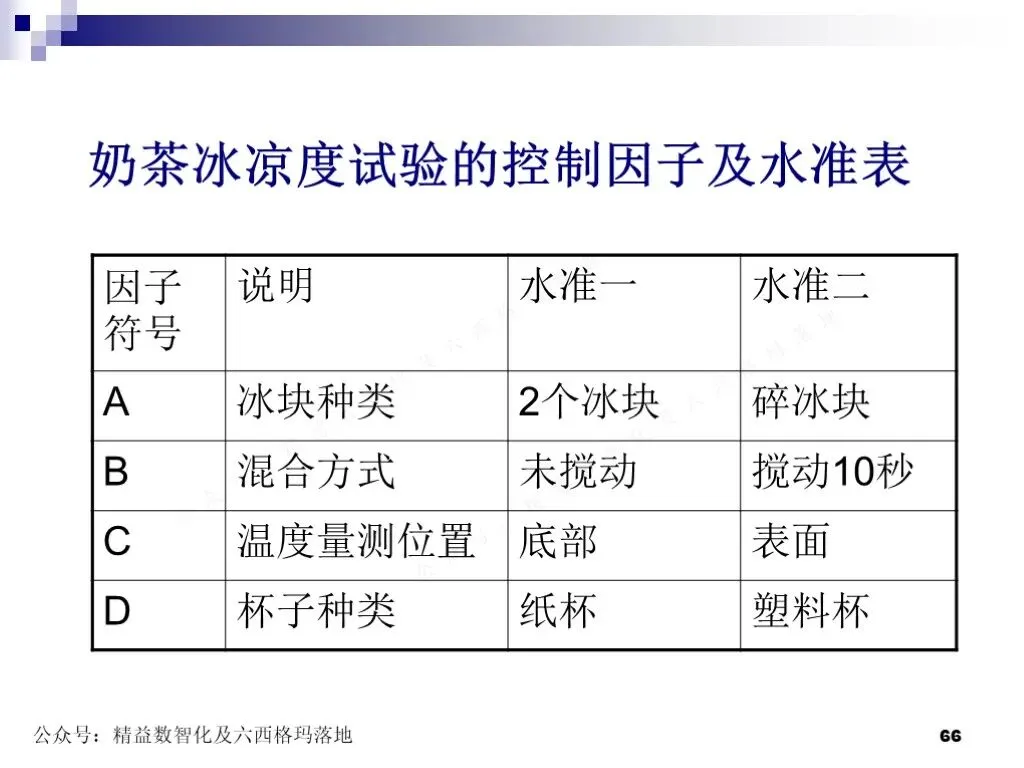

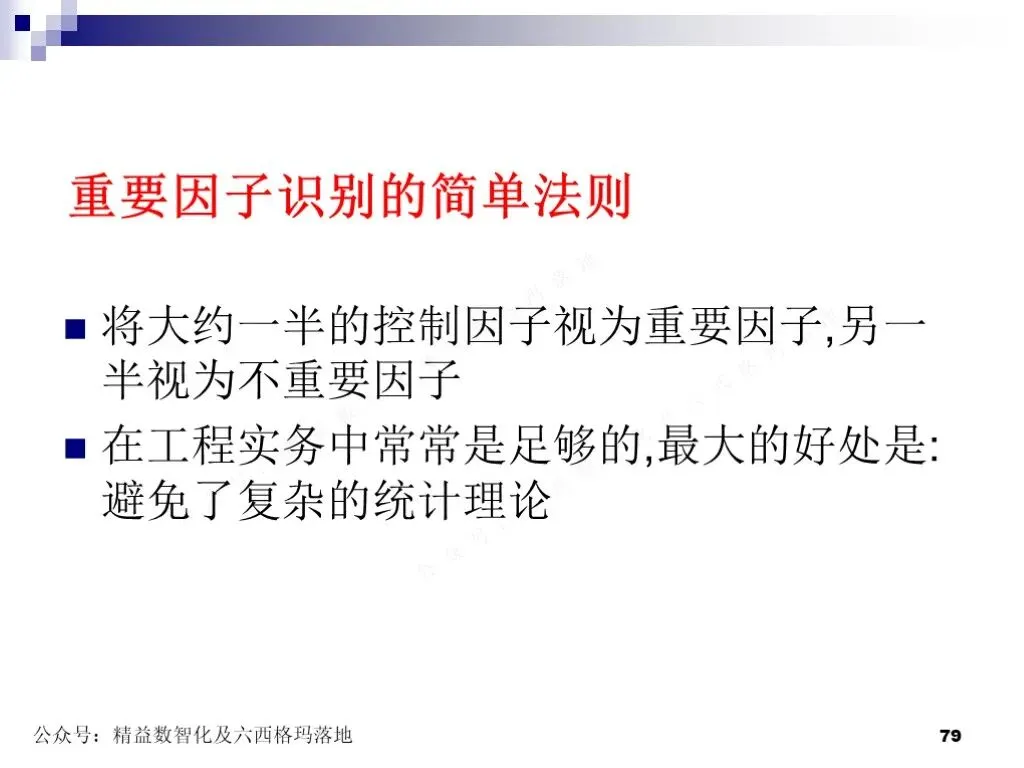

第三步识别因子与水平，列出所有可能影响质量特性的控制因子并为每个因子选择合适的试验水平，同时识别可能存在的噪声因子，最终形成一份控制因子与噪声因子的清单及其水平设置

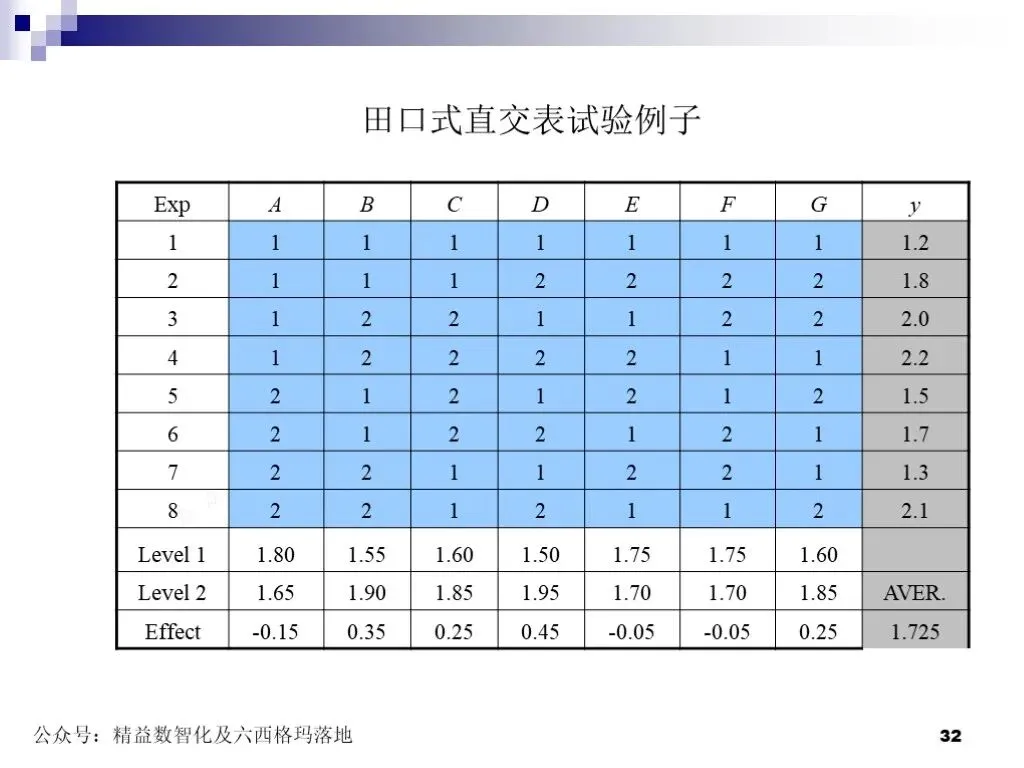

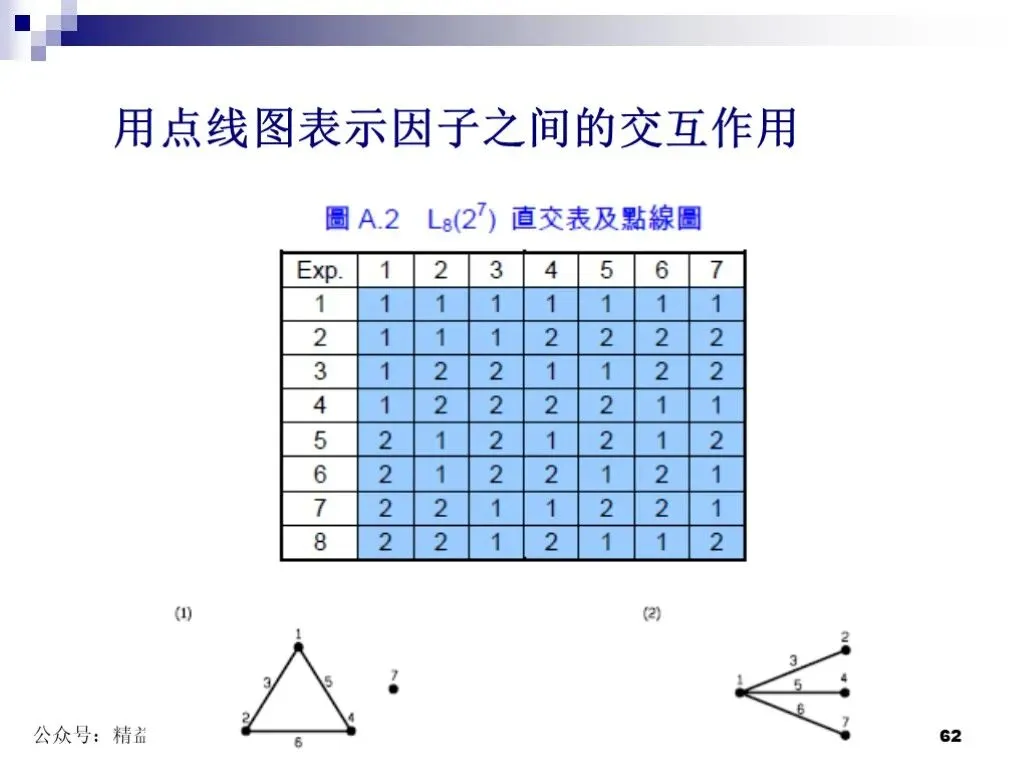

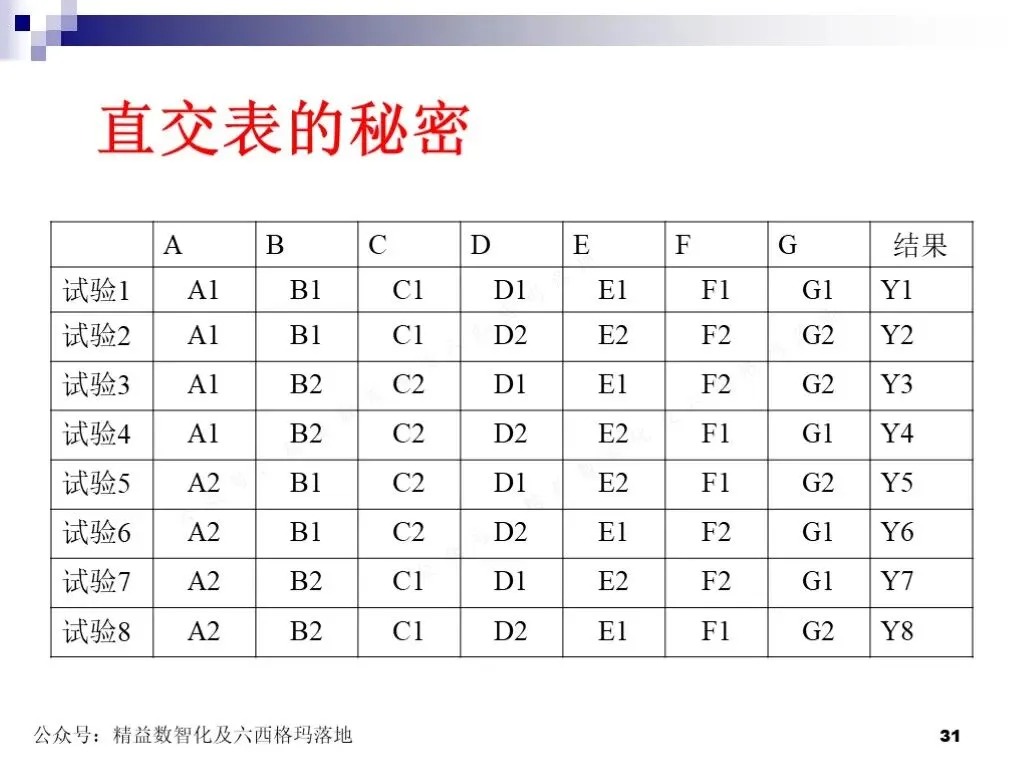

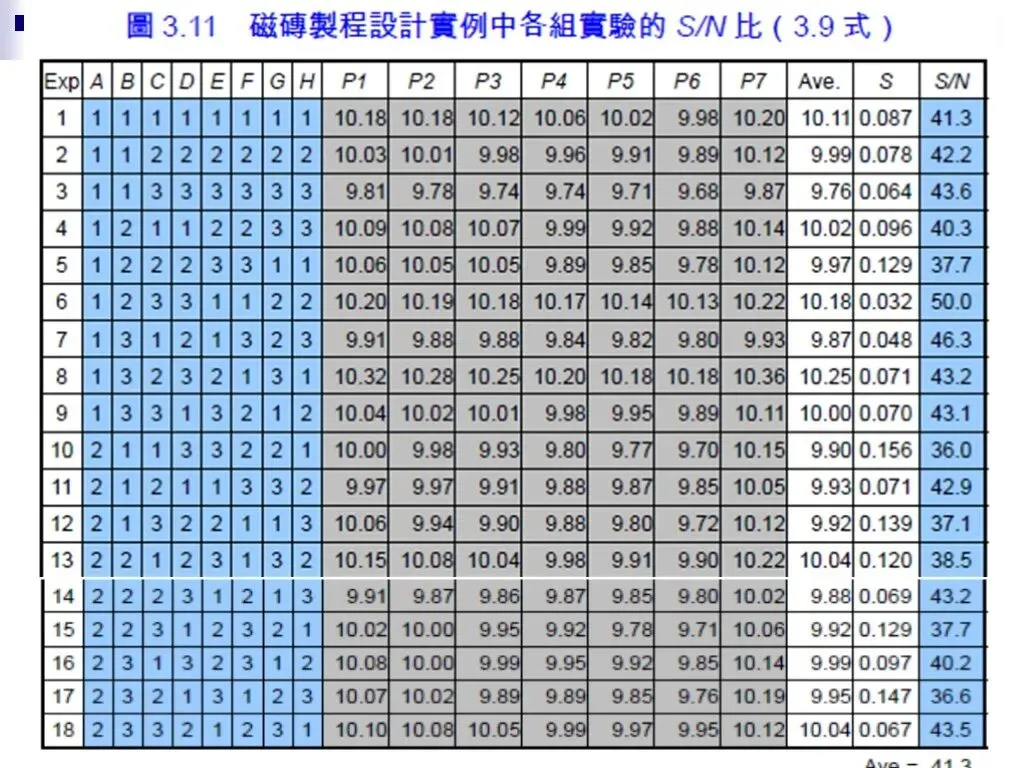

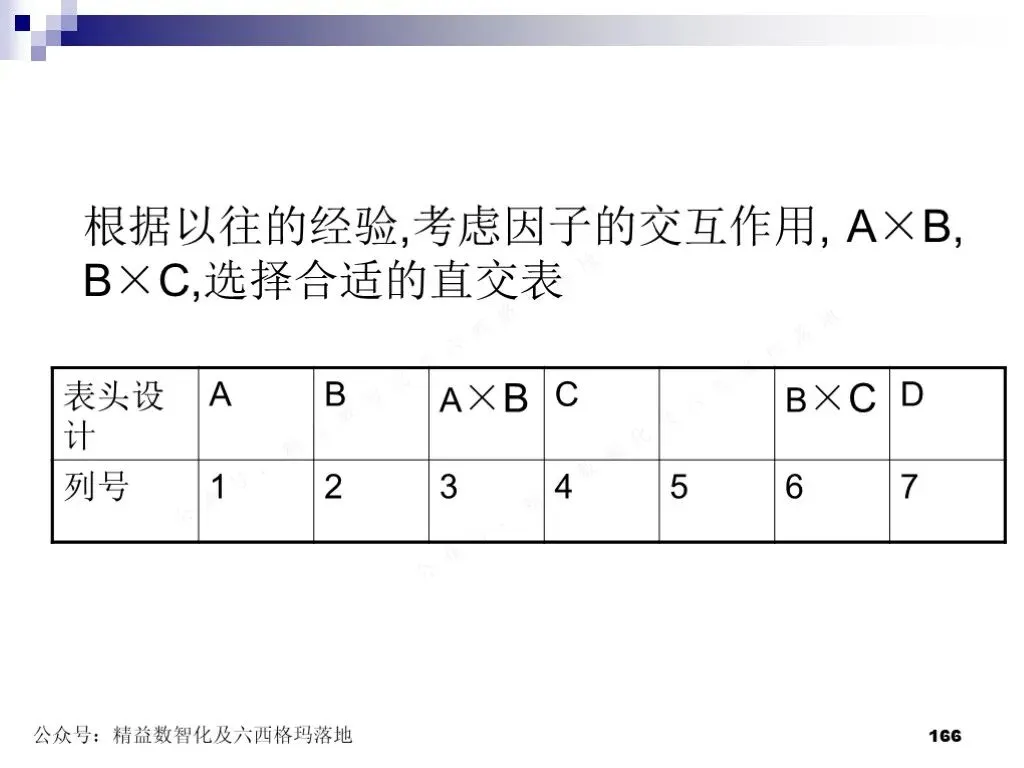

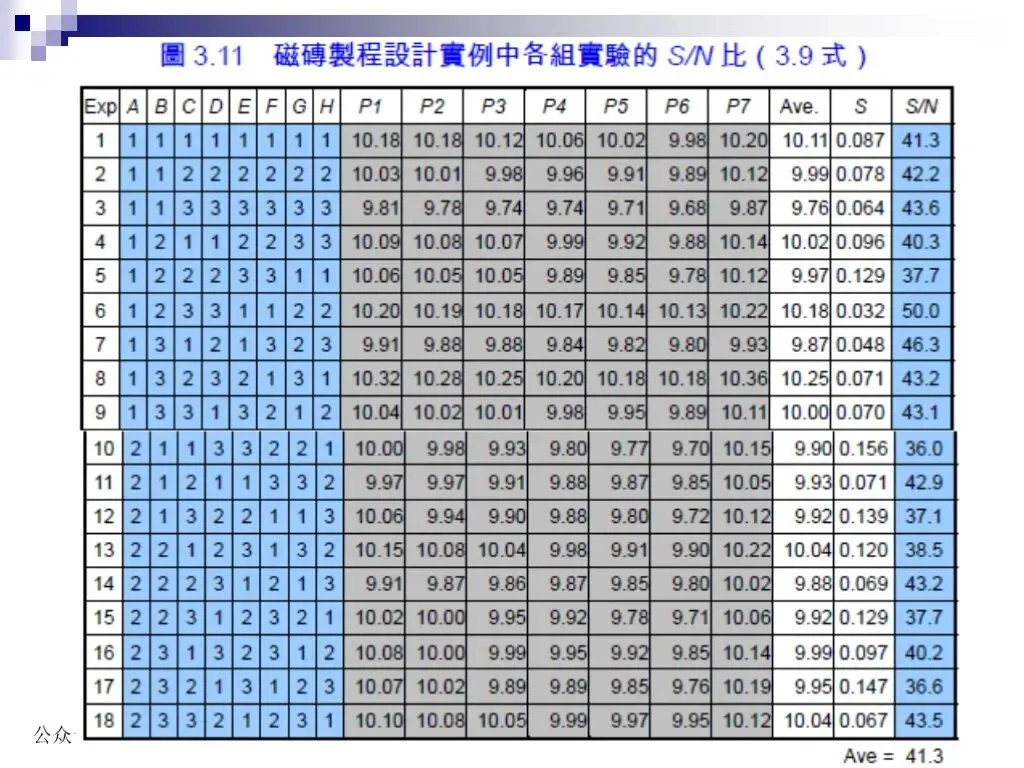

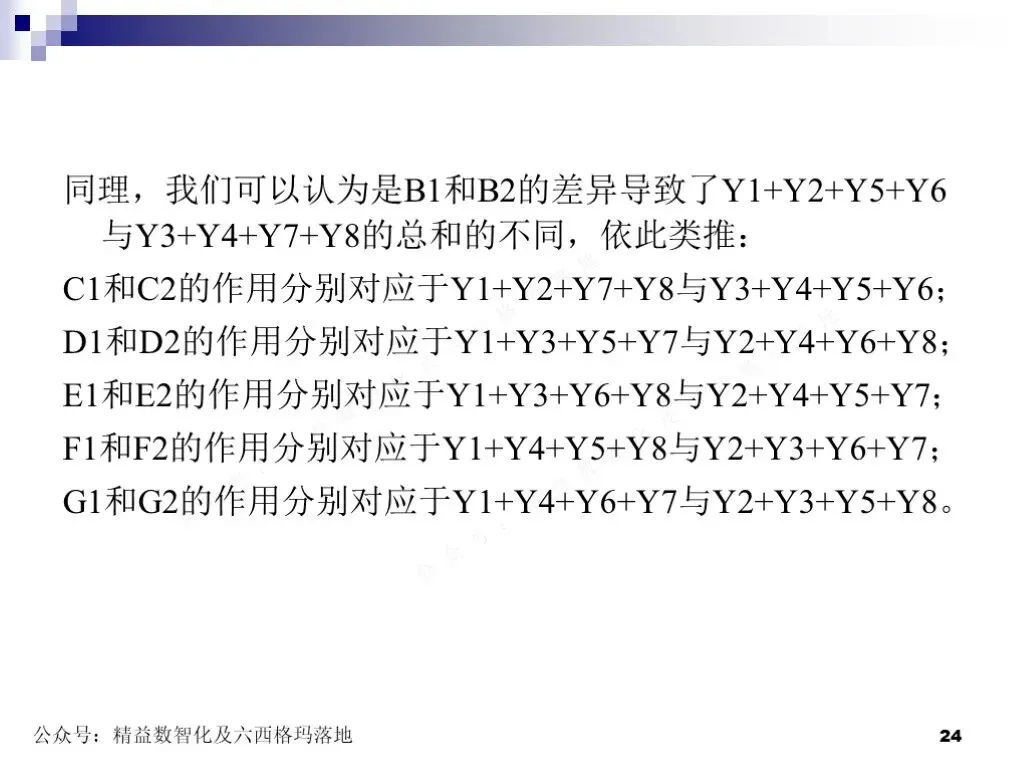

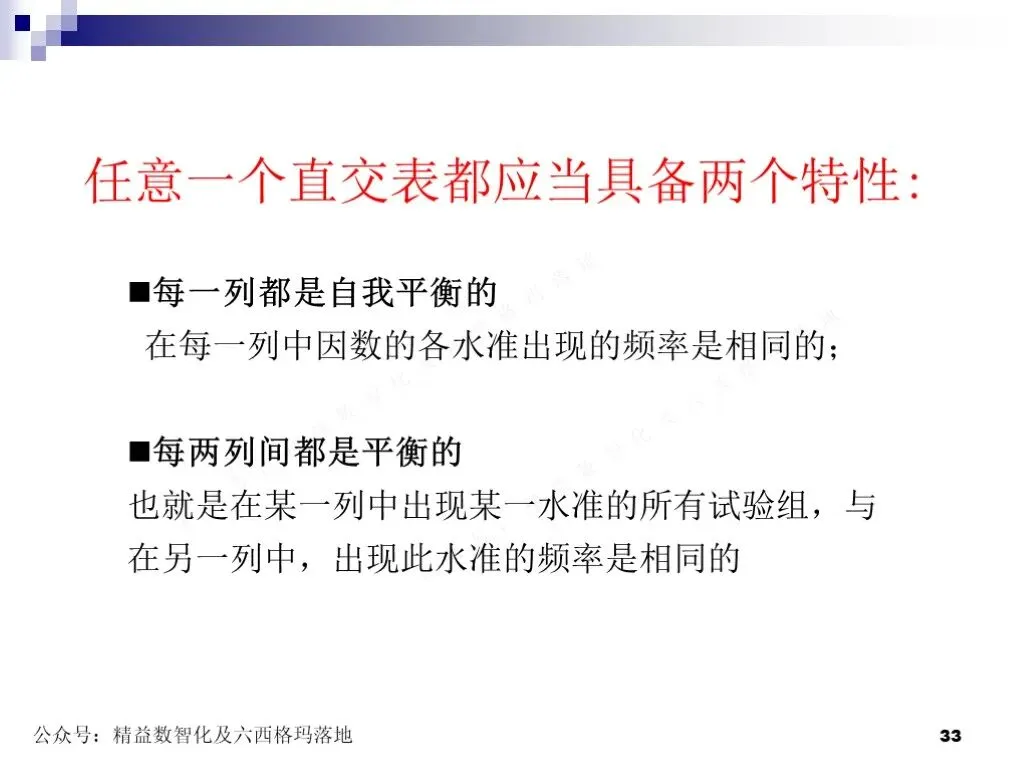

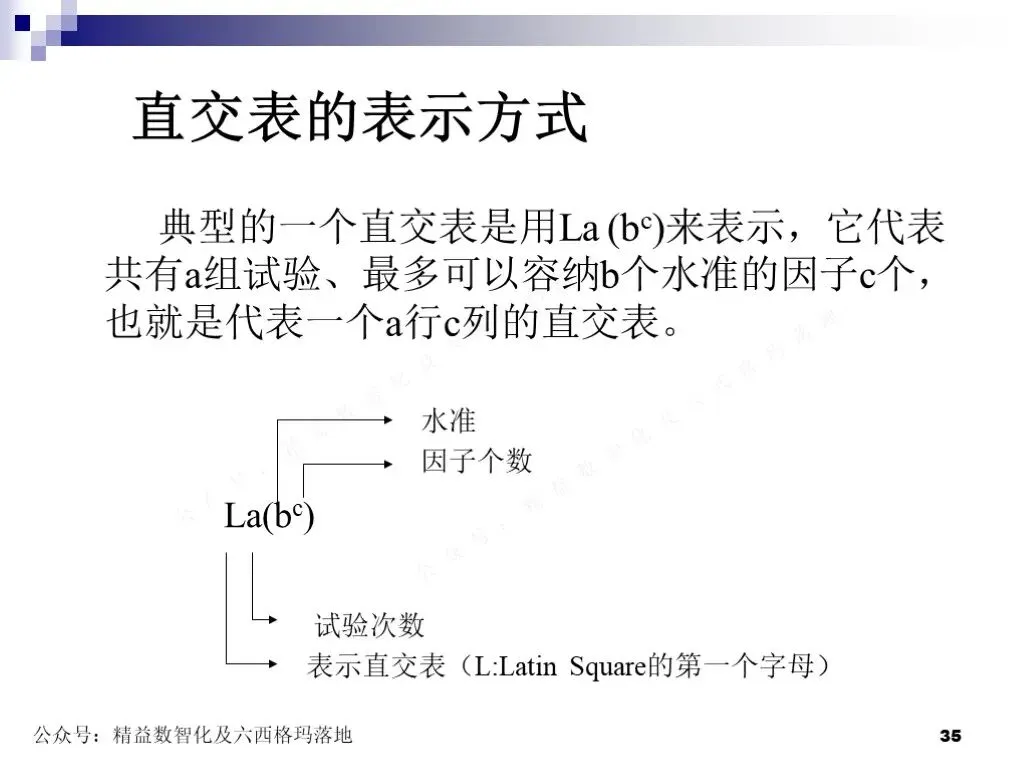

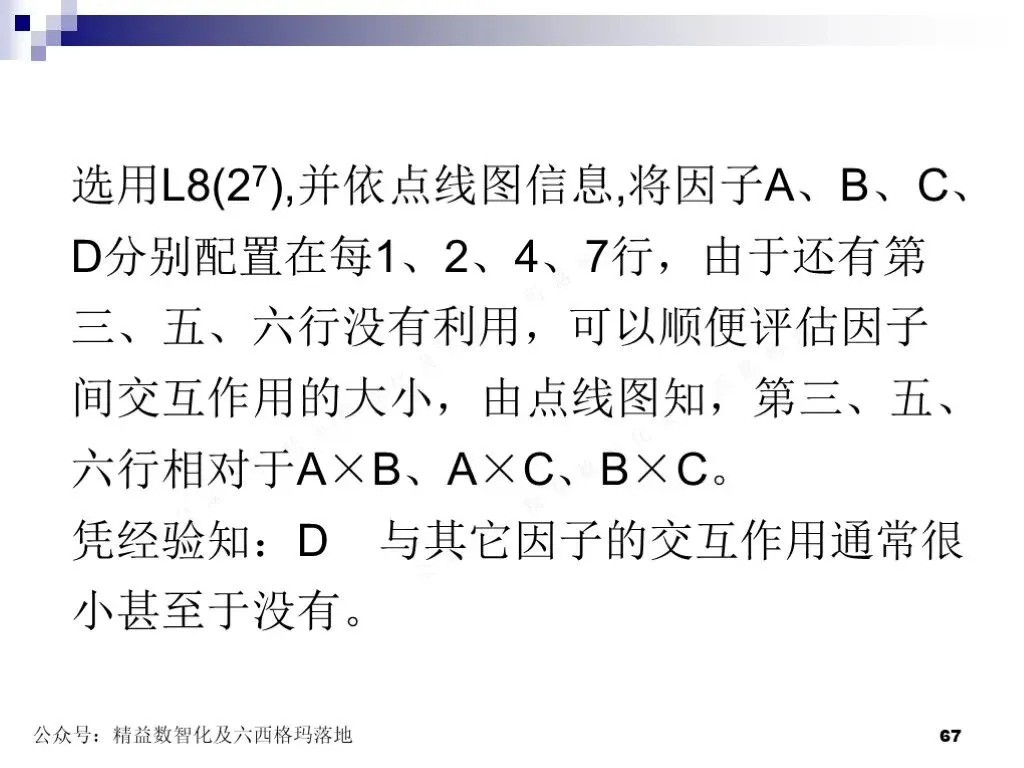

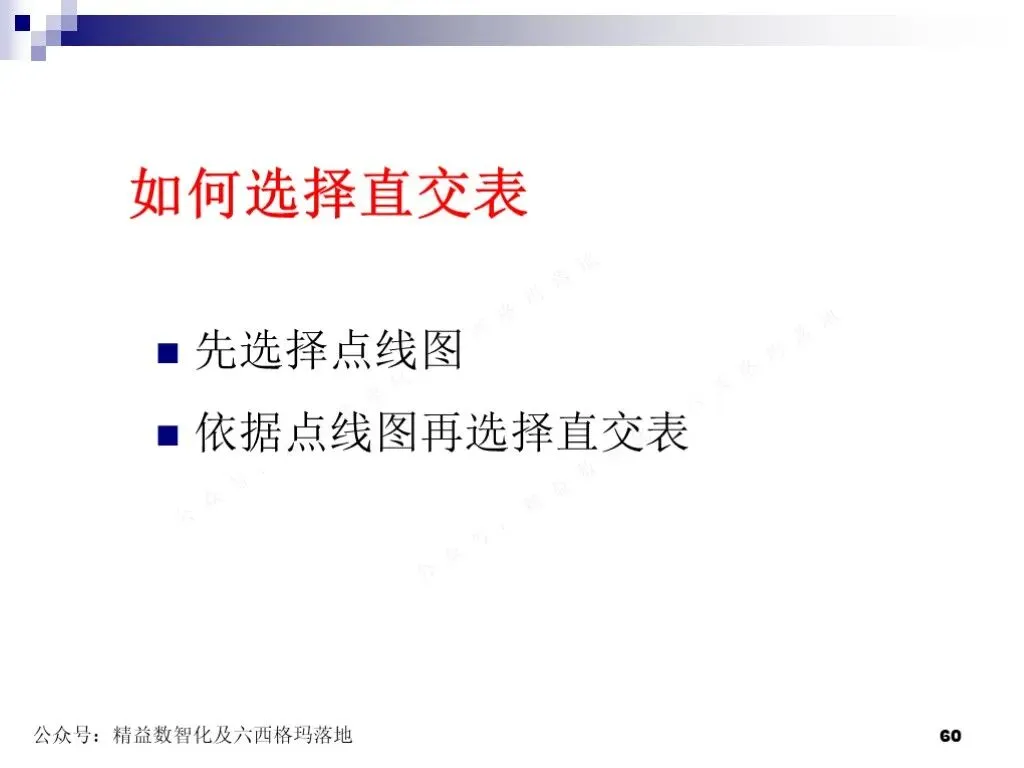

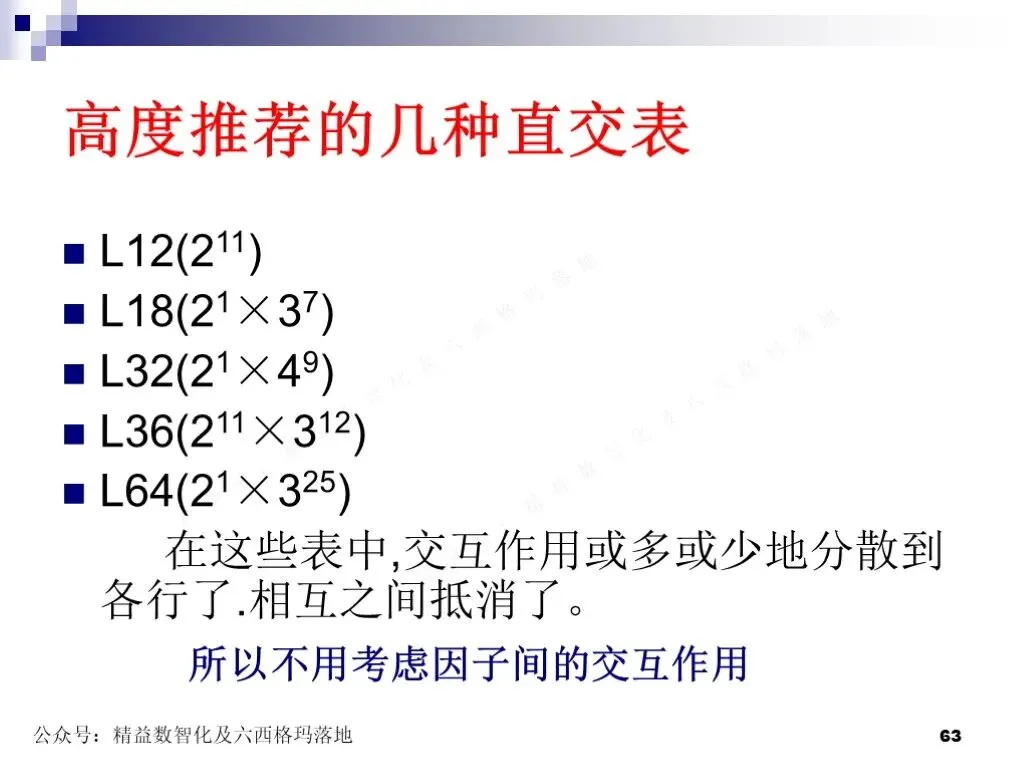

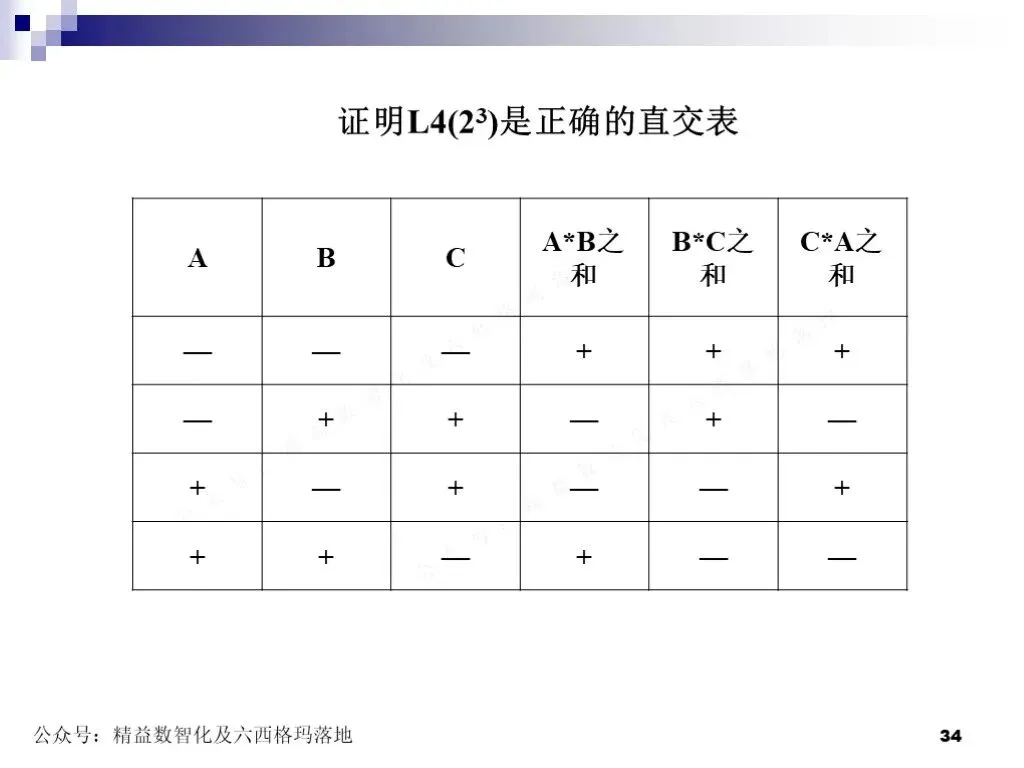

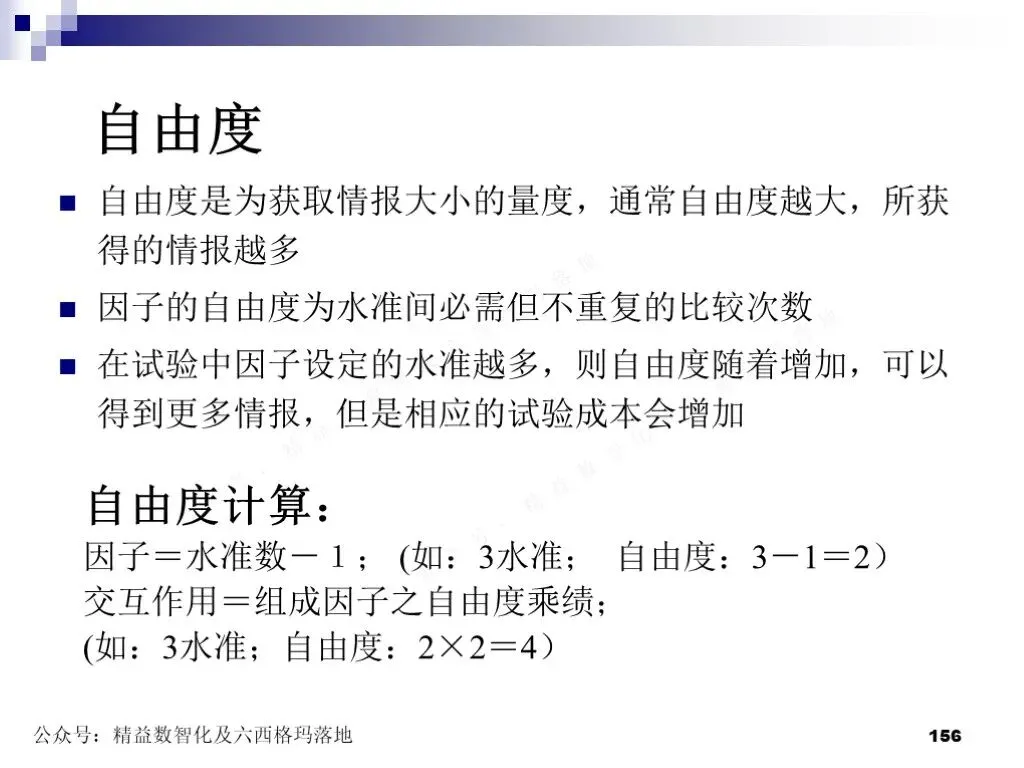

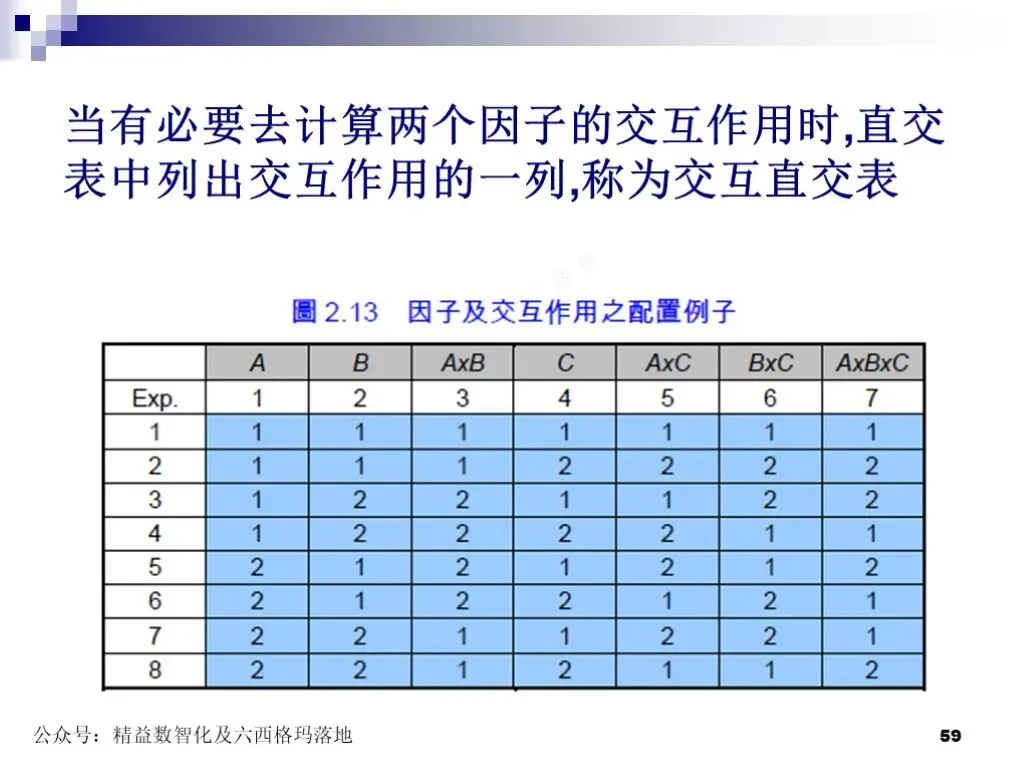

第四步选择正交表，即根据因子和水平的数量选择合适的正交表（如L9、L18）来设计试验方案，设计出最少试验次数覆盖主要因子组合的试验计划表（具体方法可见附件PPT）

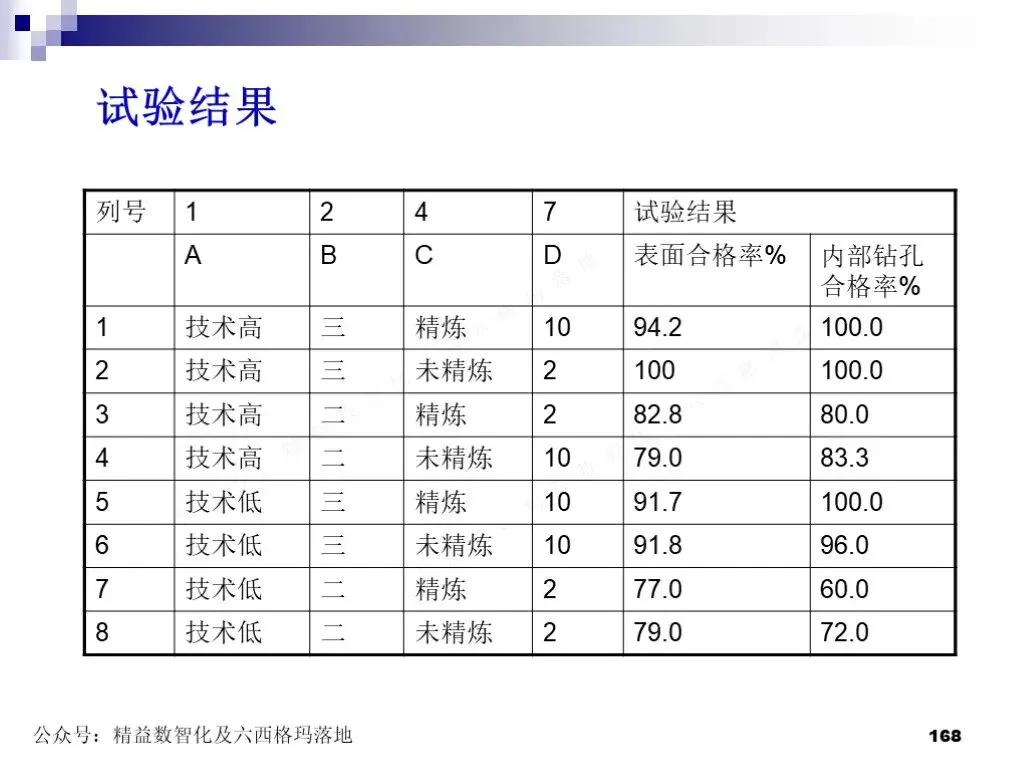

第五步执行试验，严格按照正交表设计的参数组合进行试验，并准确记录每次试验的质量特性结果，获得完整、准确的试验数据记录

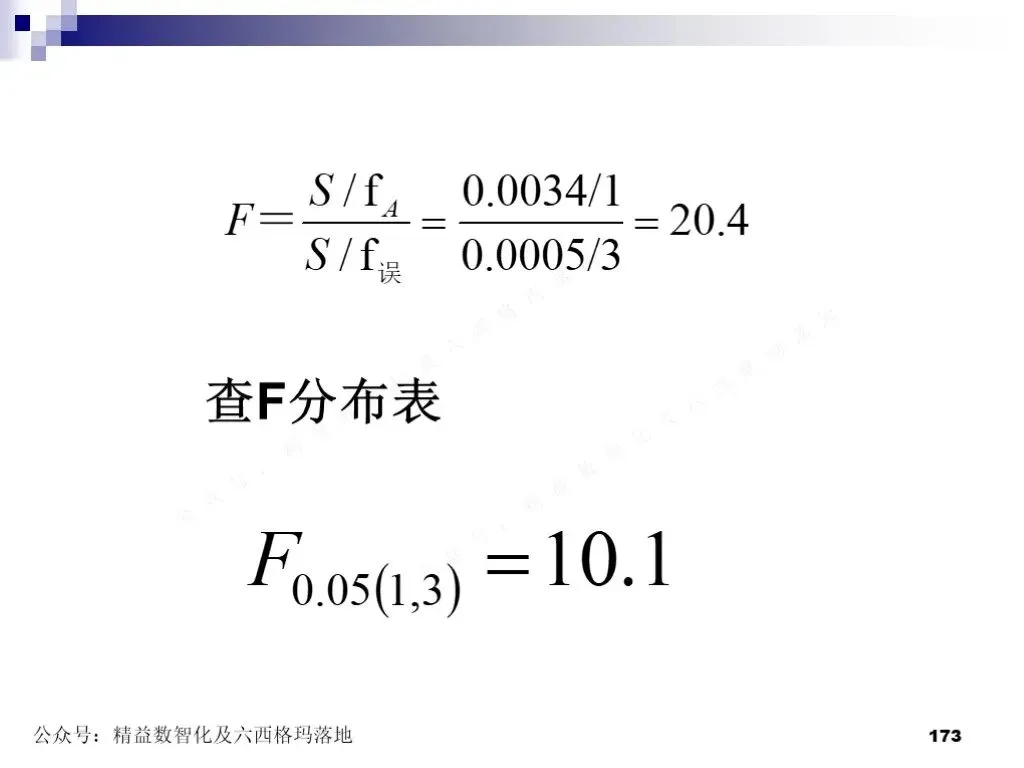

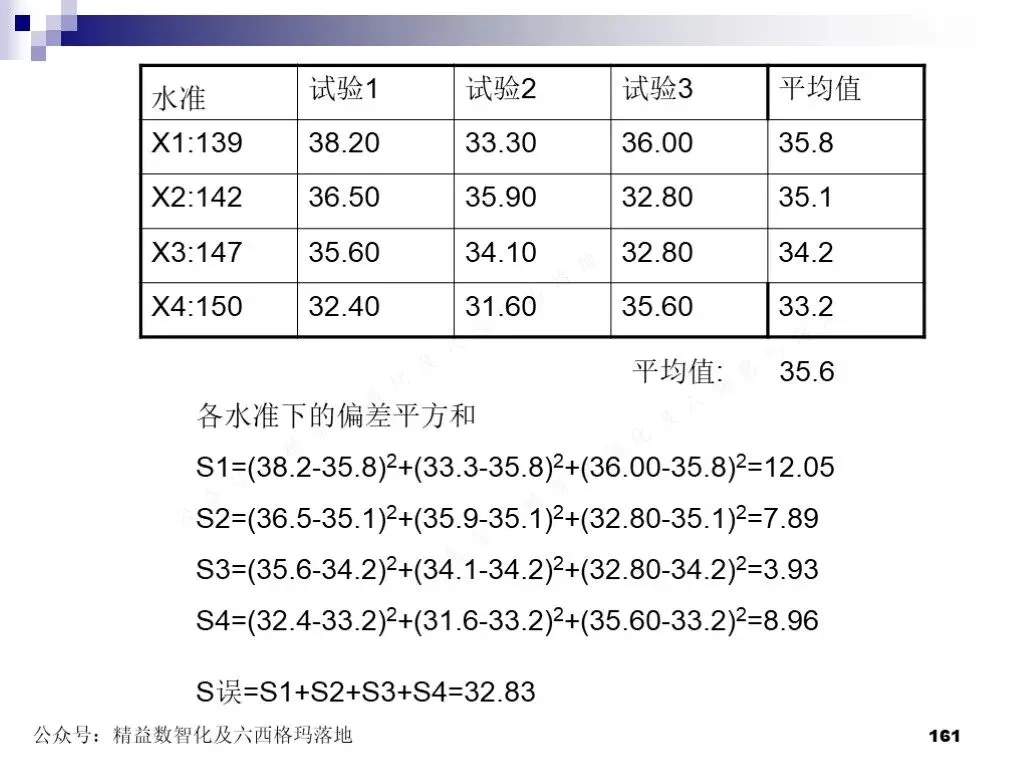

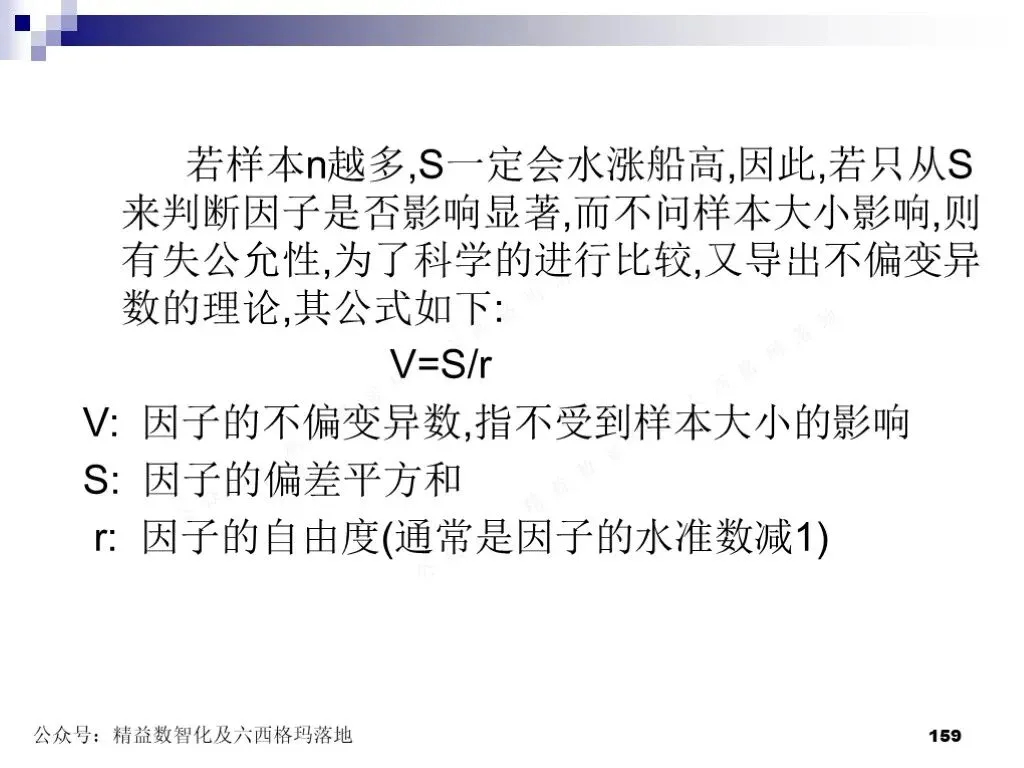

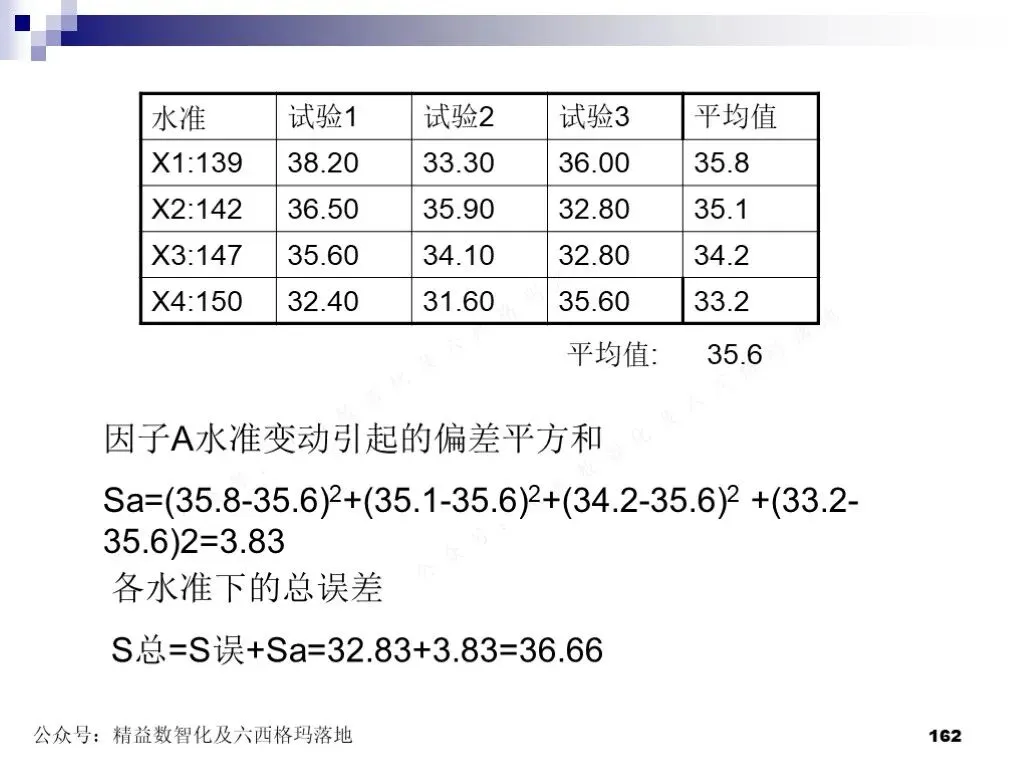

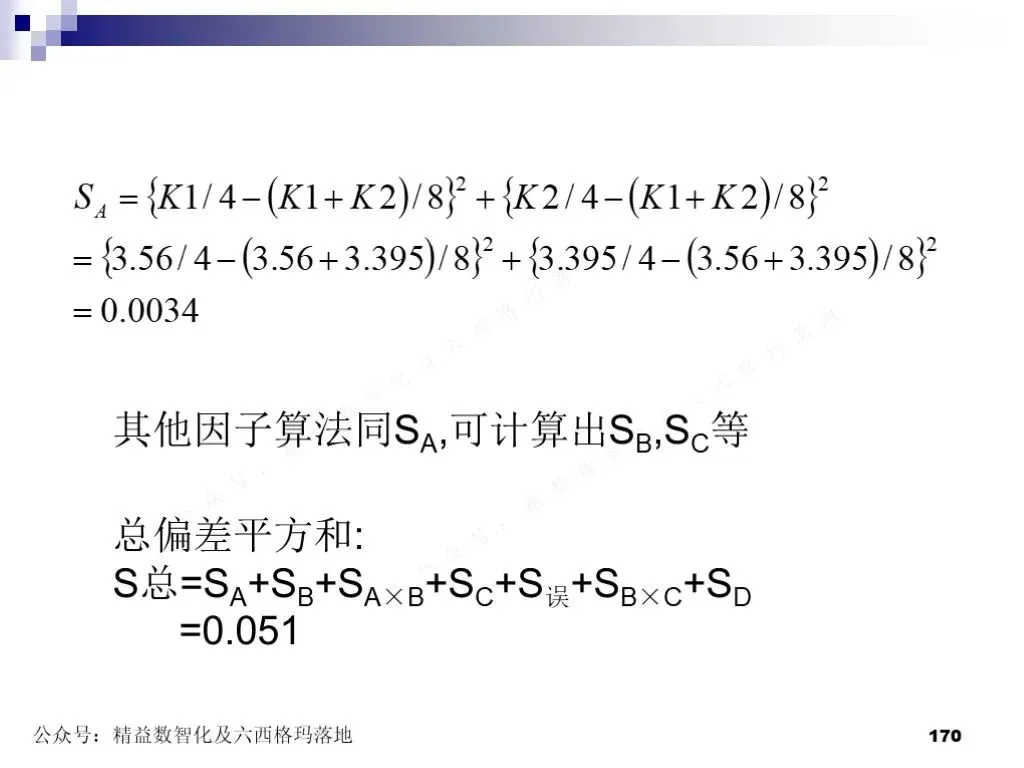

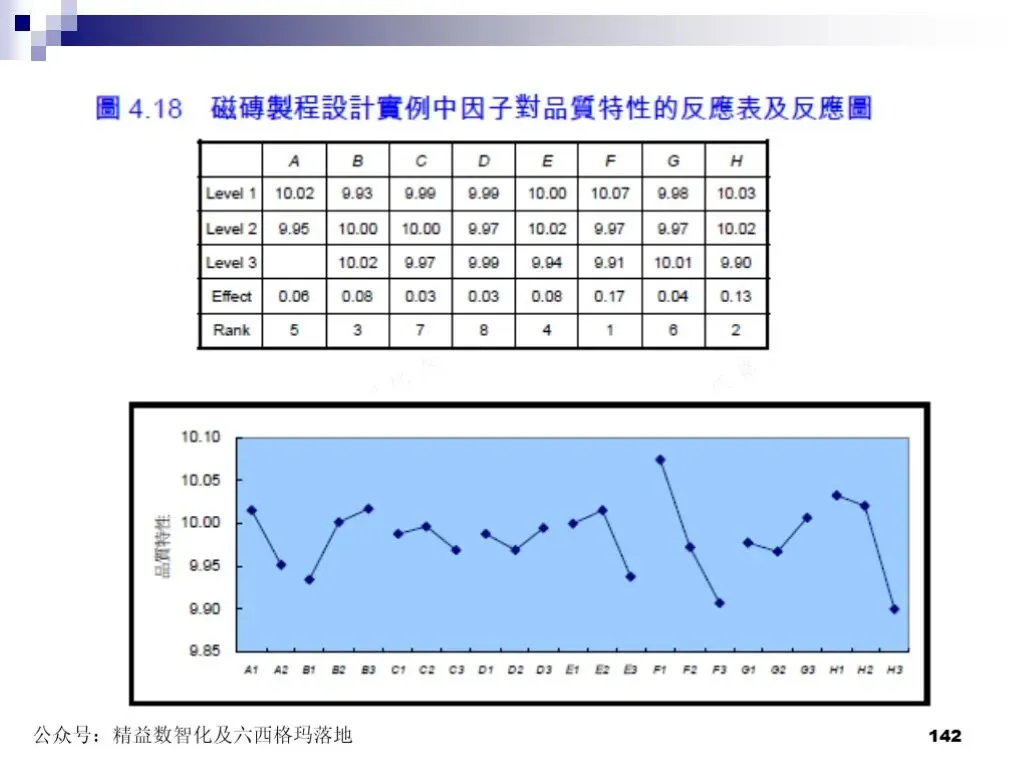

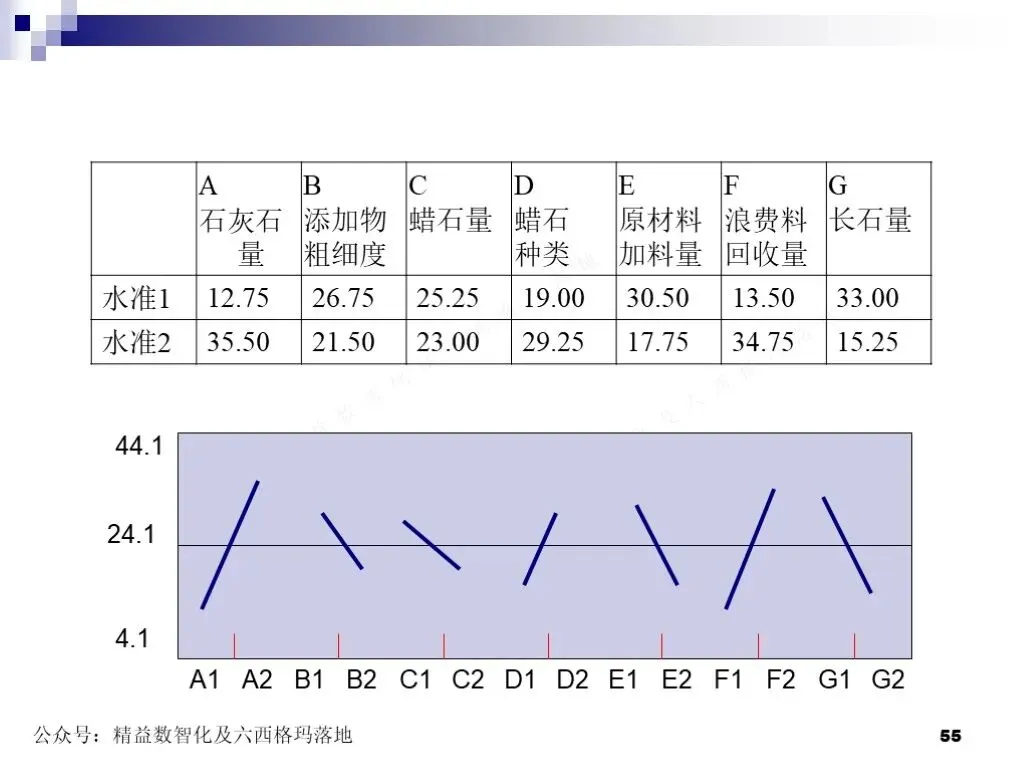

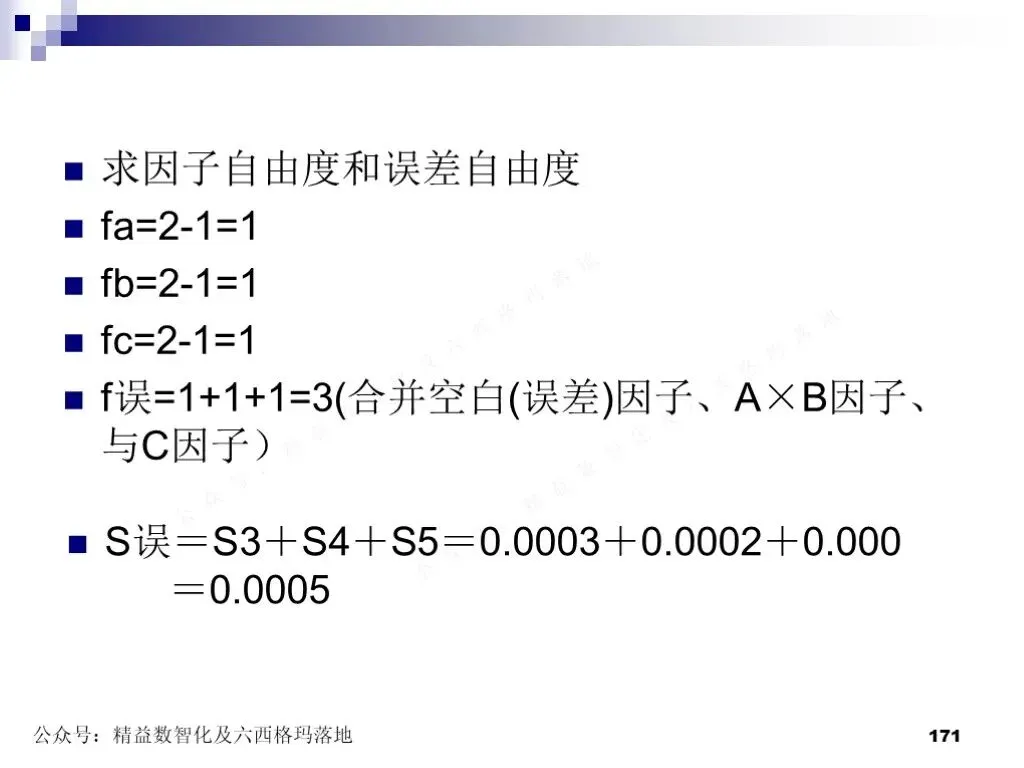

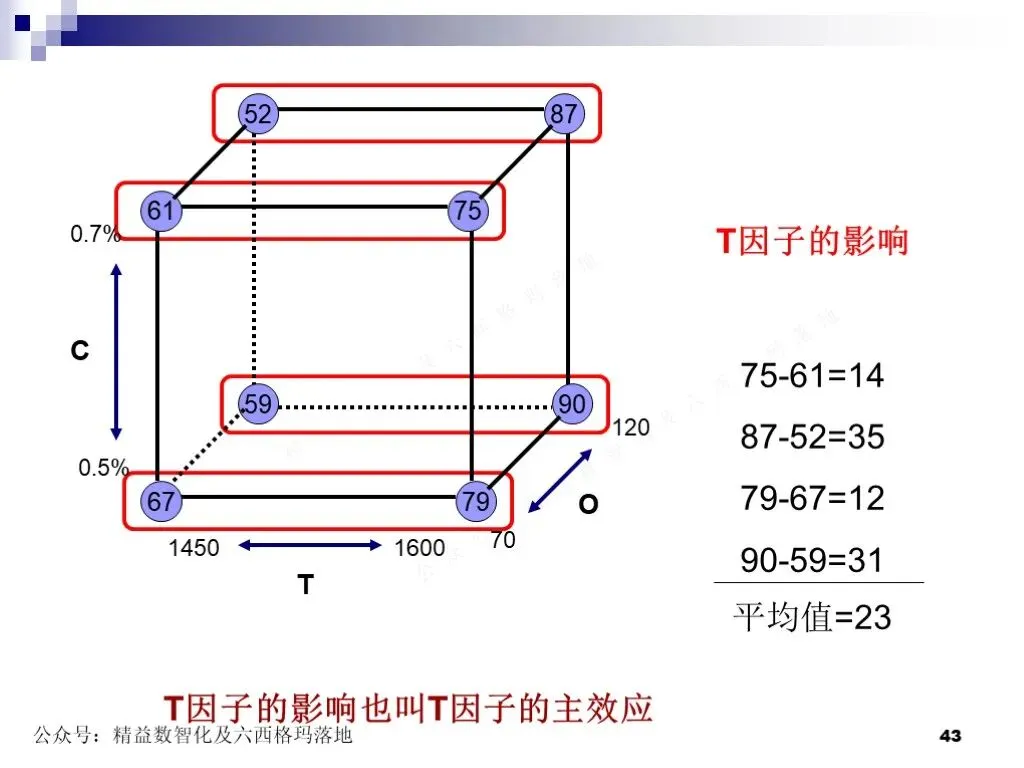

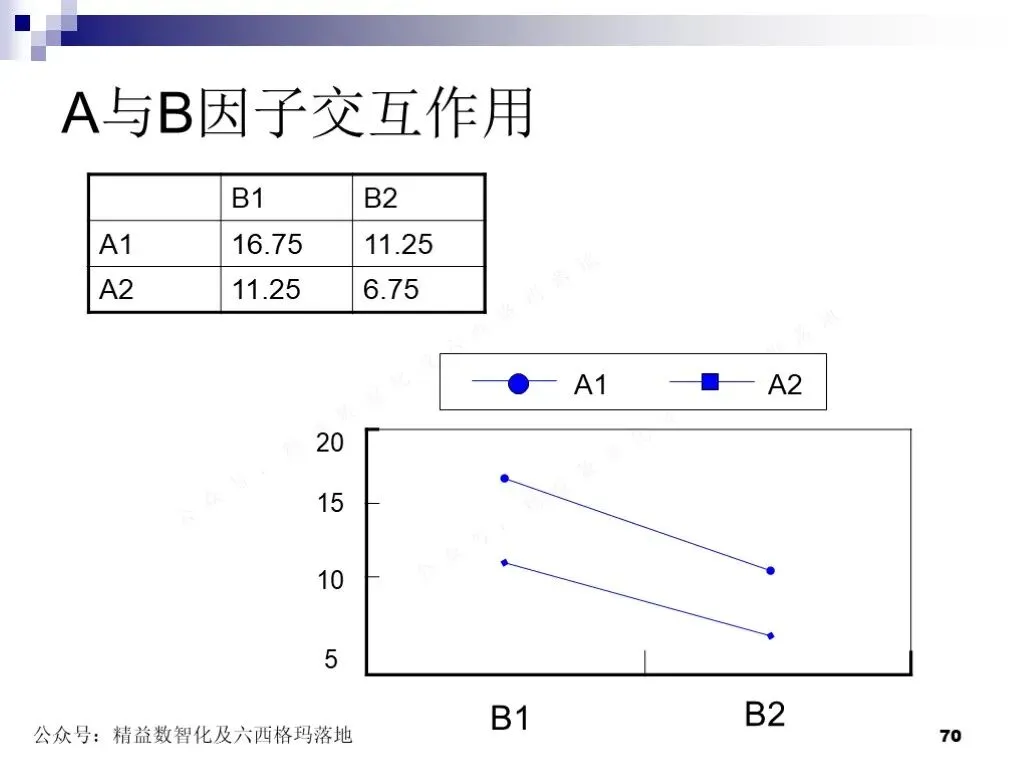

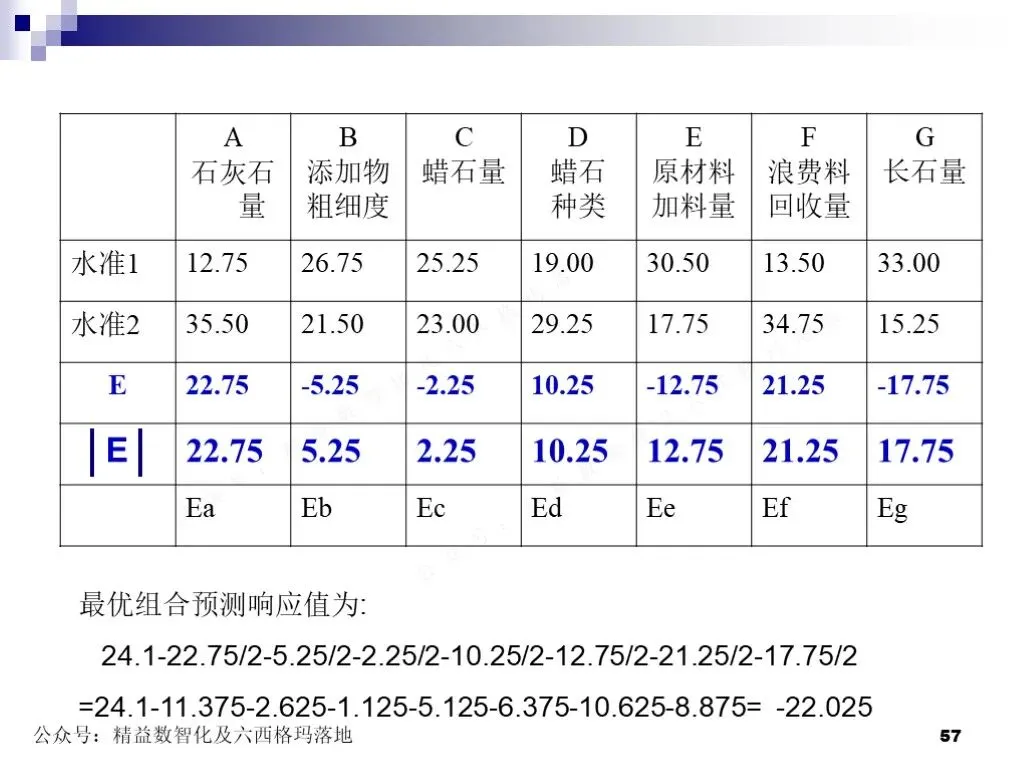

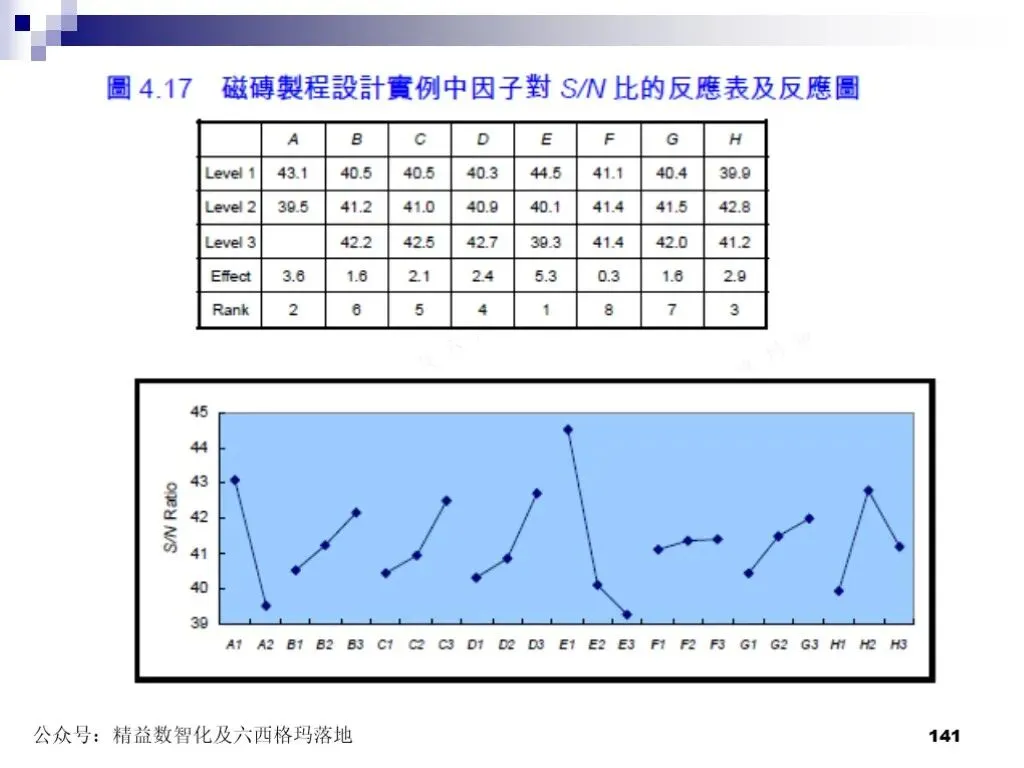

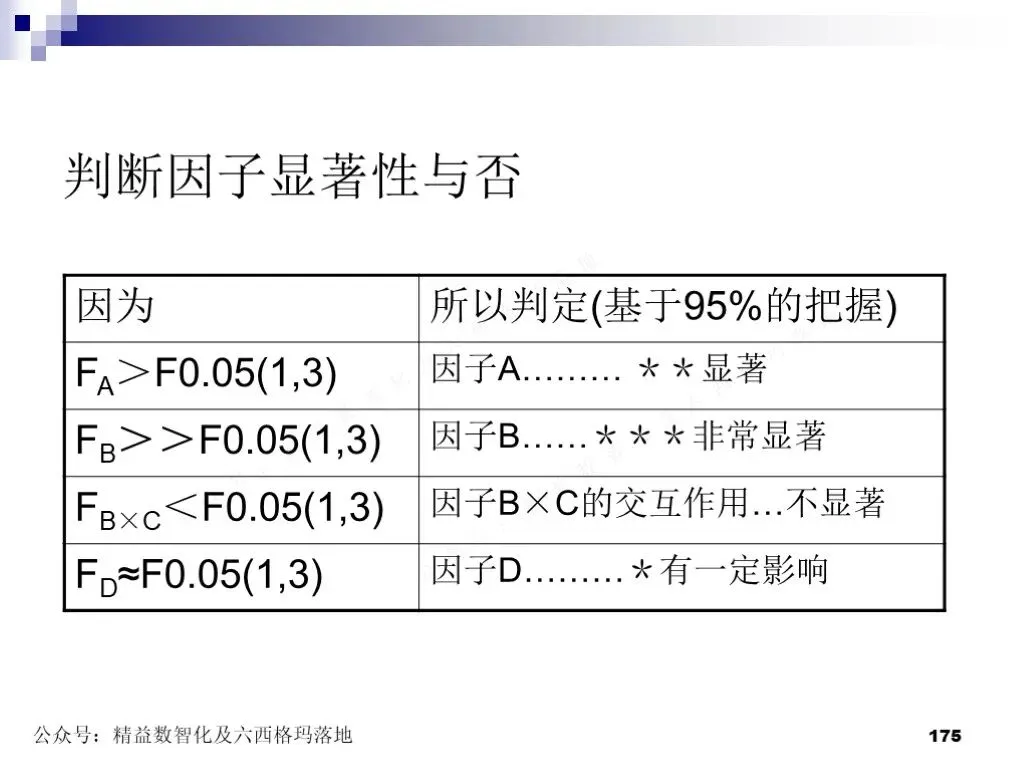

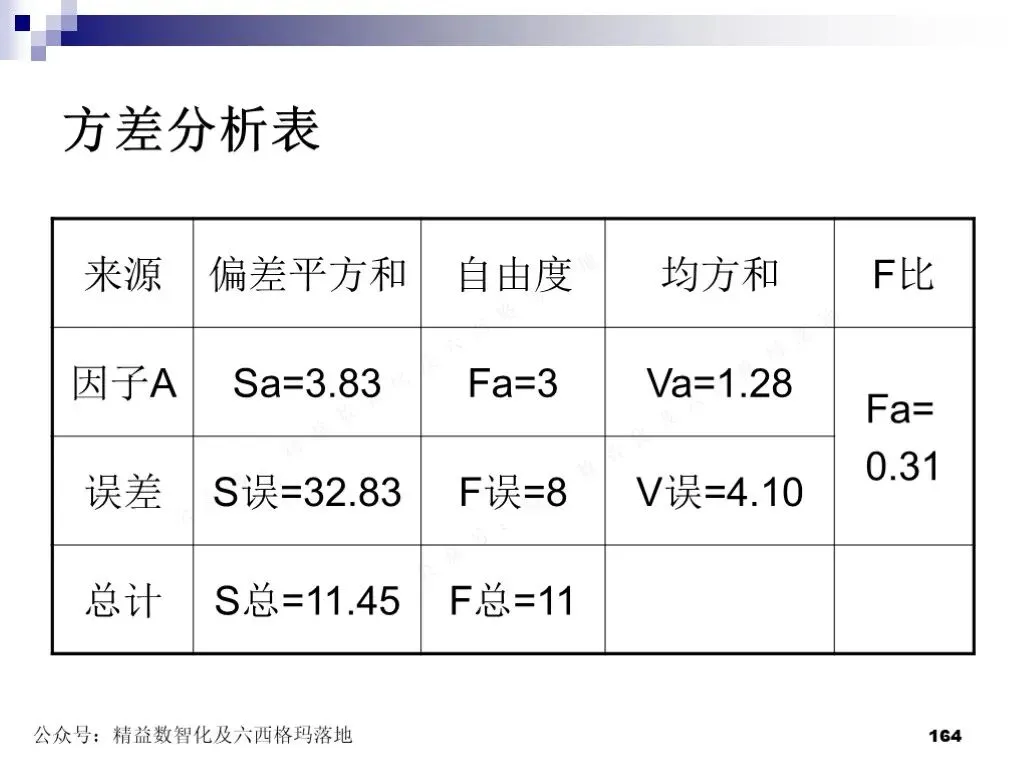

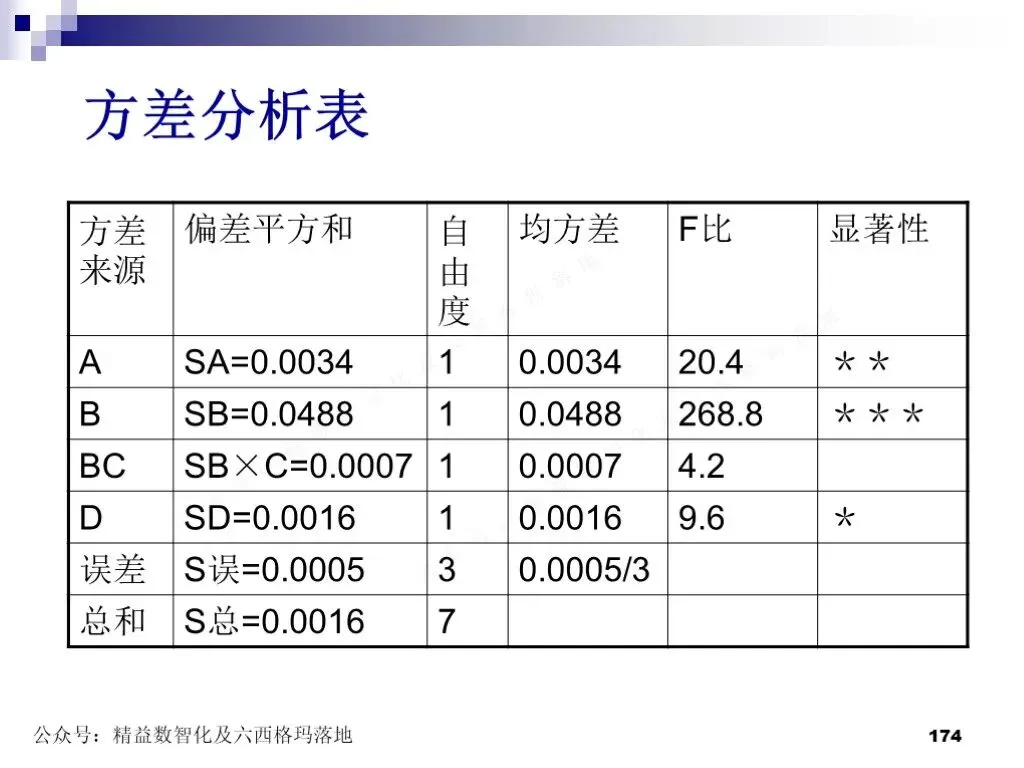

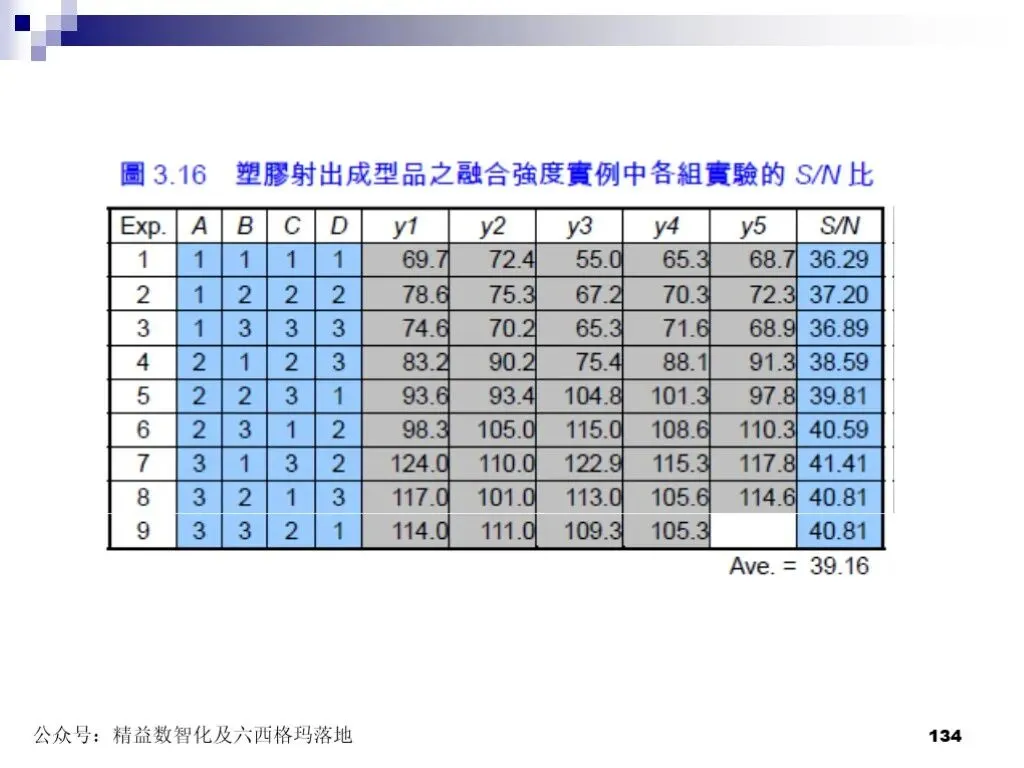

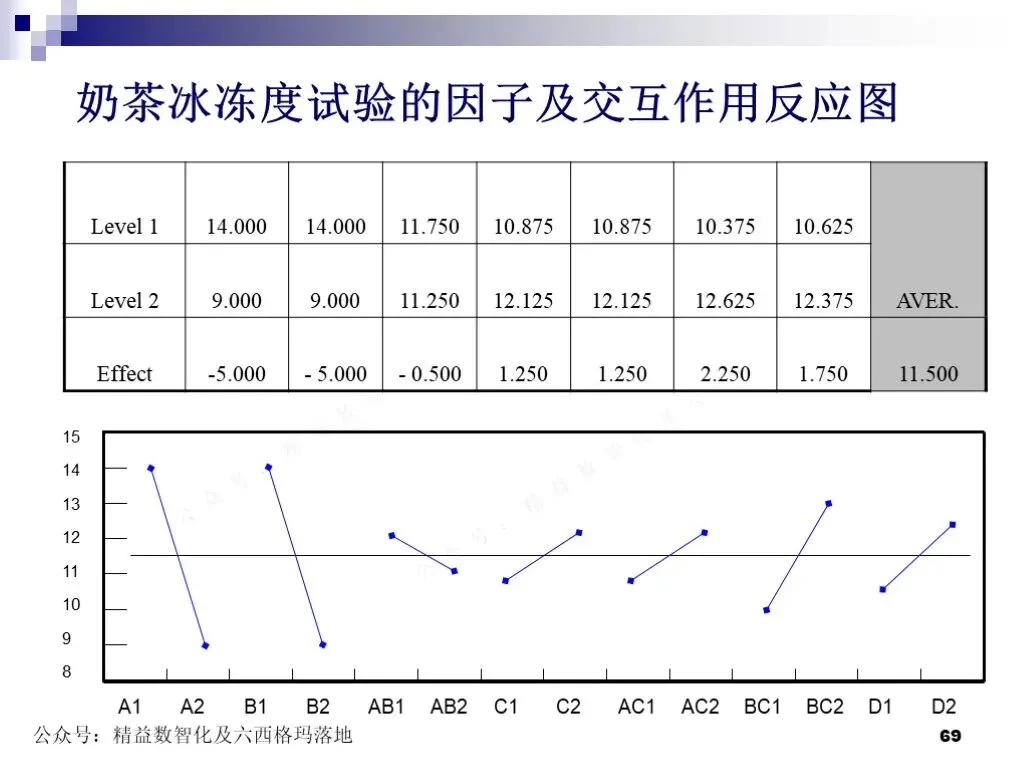

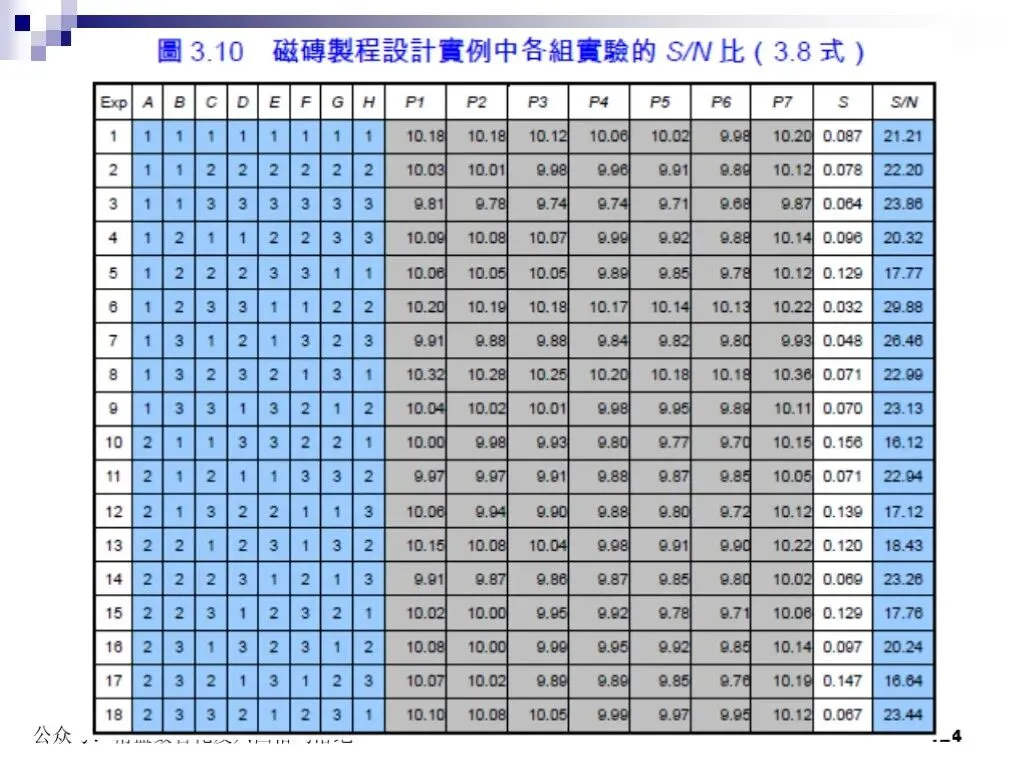

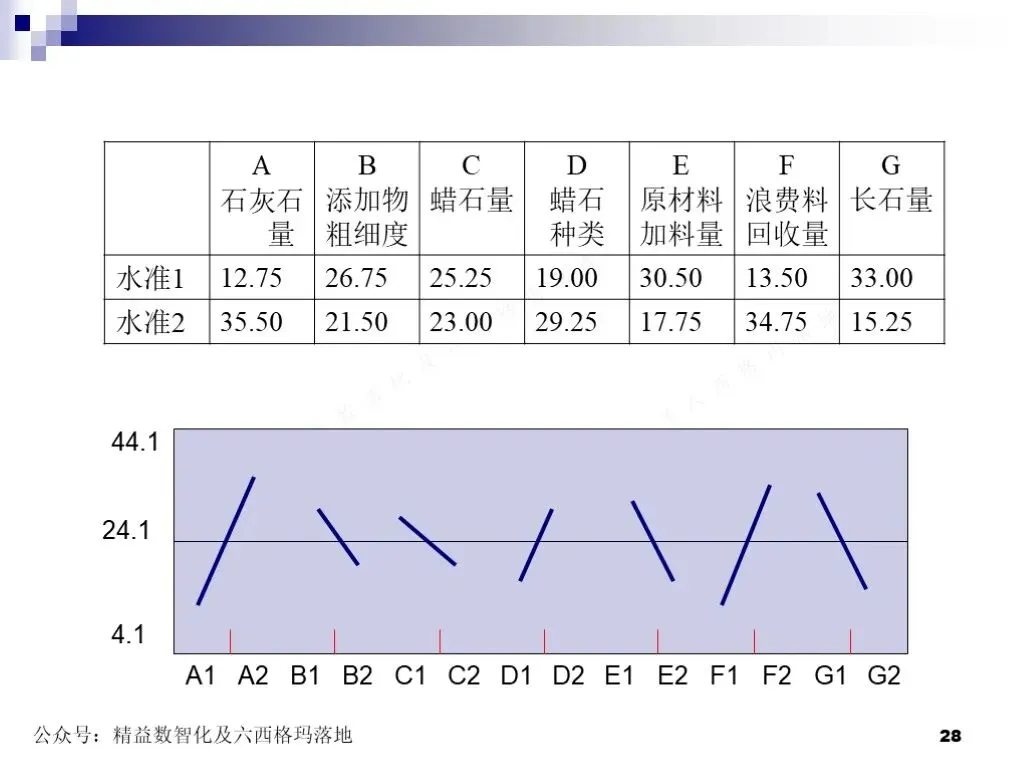

第六步数据分析，即计算每次试验的信噪比（S/N比）和灵敏度（均值），并利用统计方法分析各因子对这两个指标的影响程度，关键产出是因子效应图、ANOVA分析表以及识别出的显著影响因子

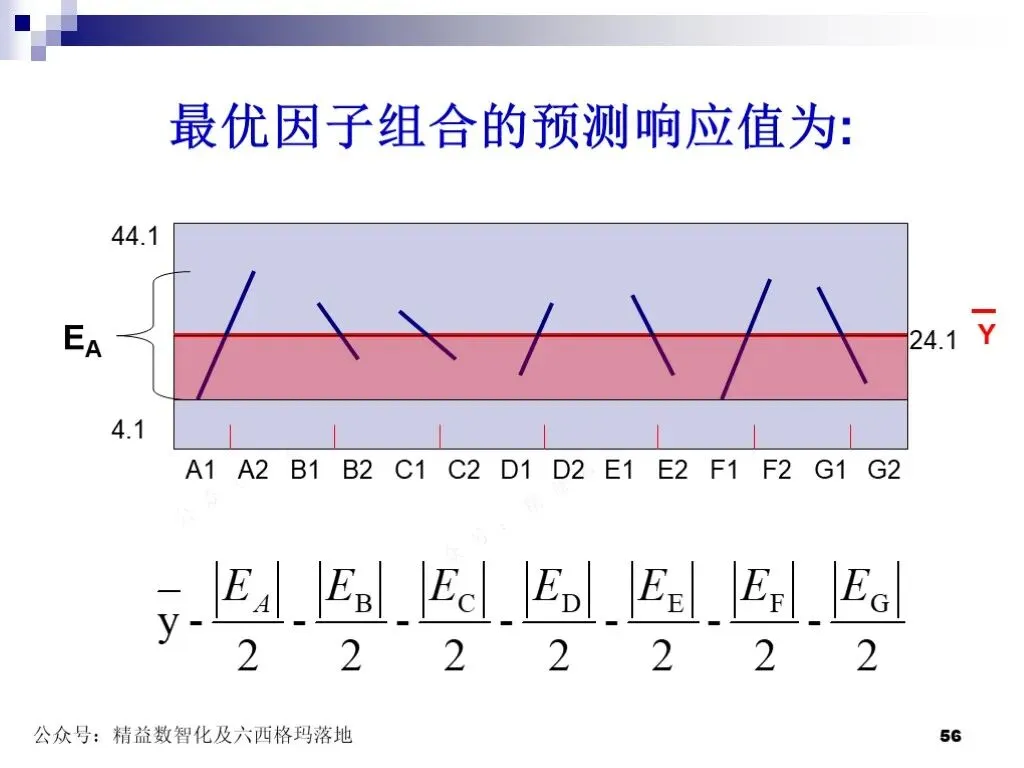

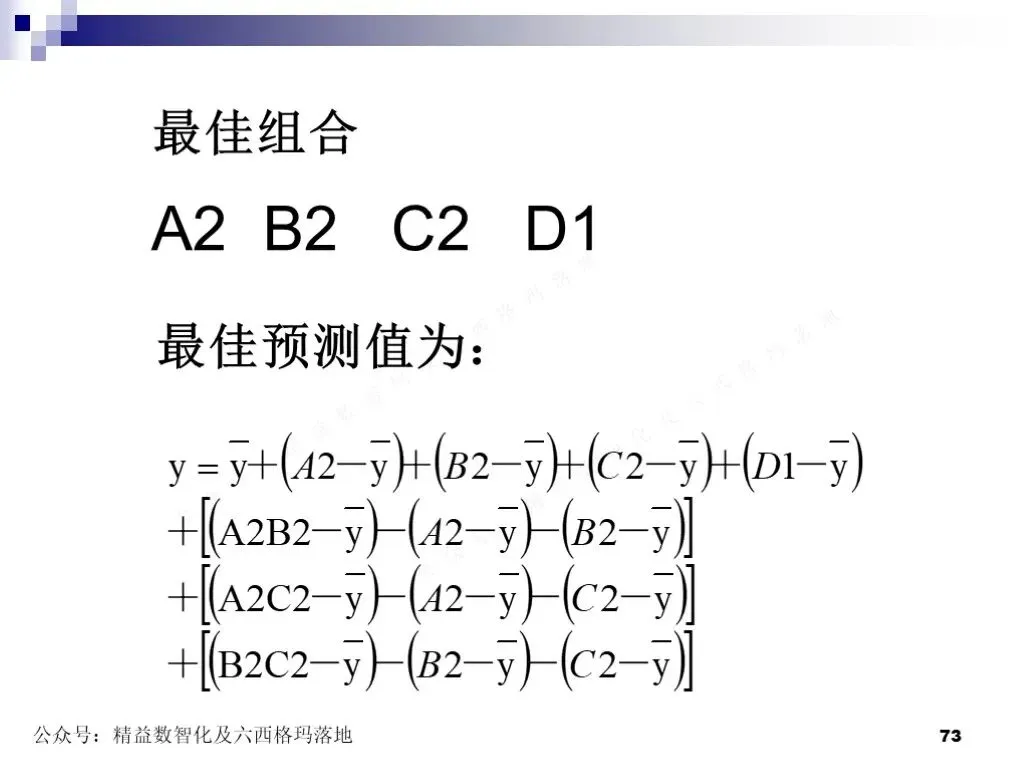

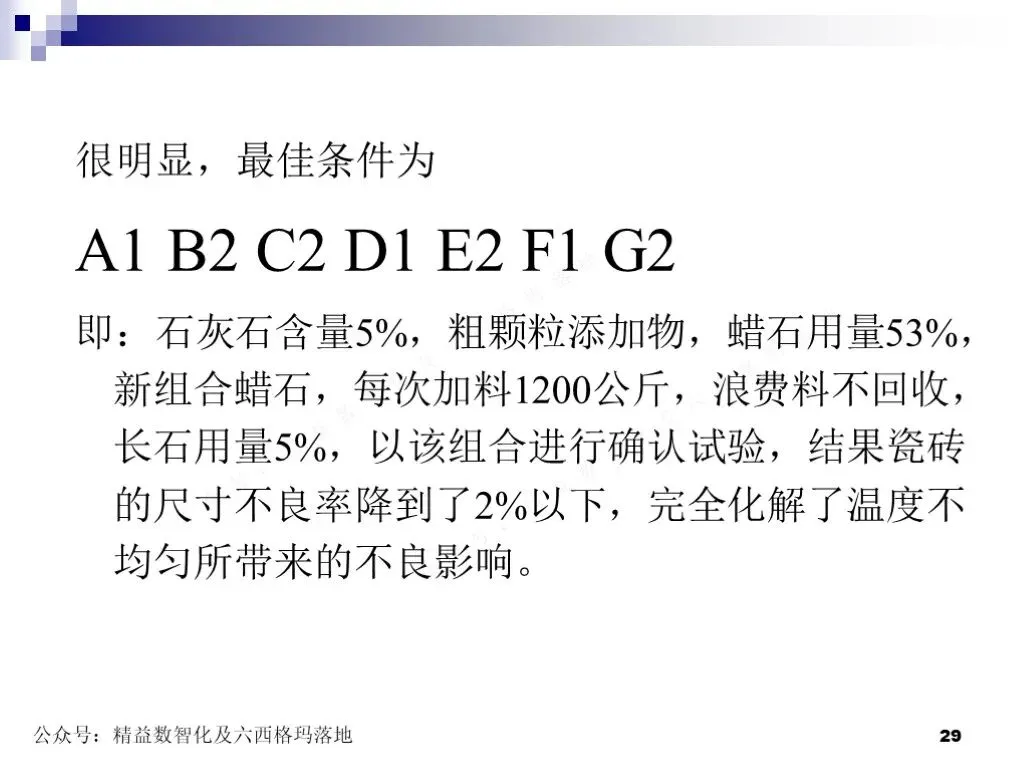

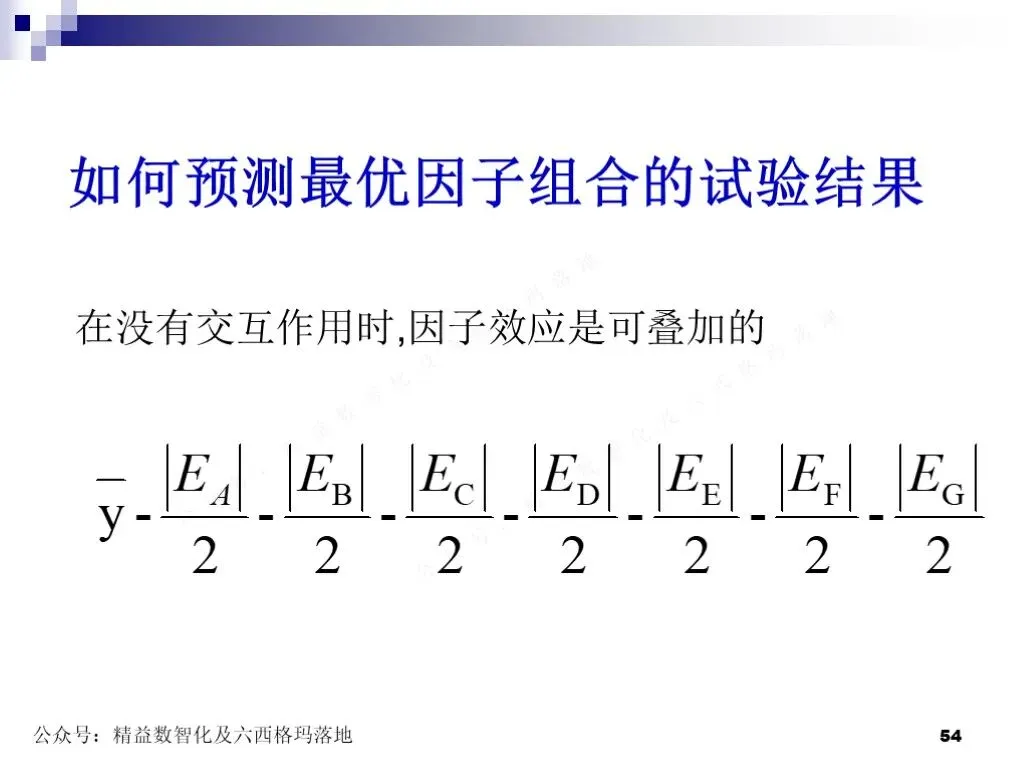

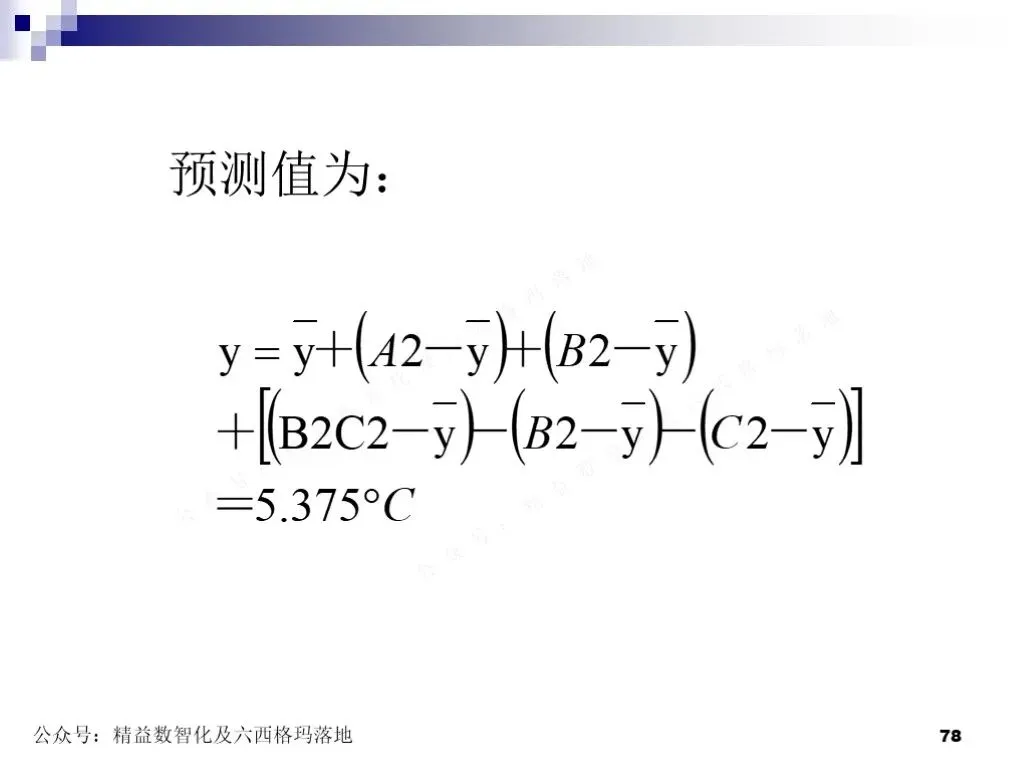

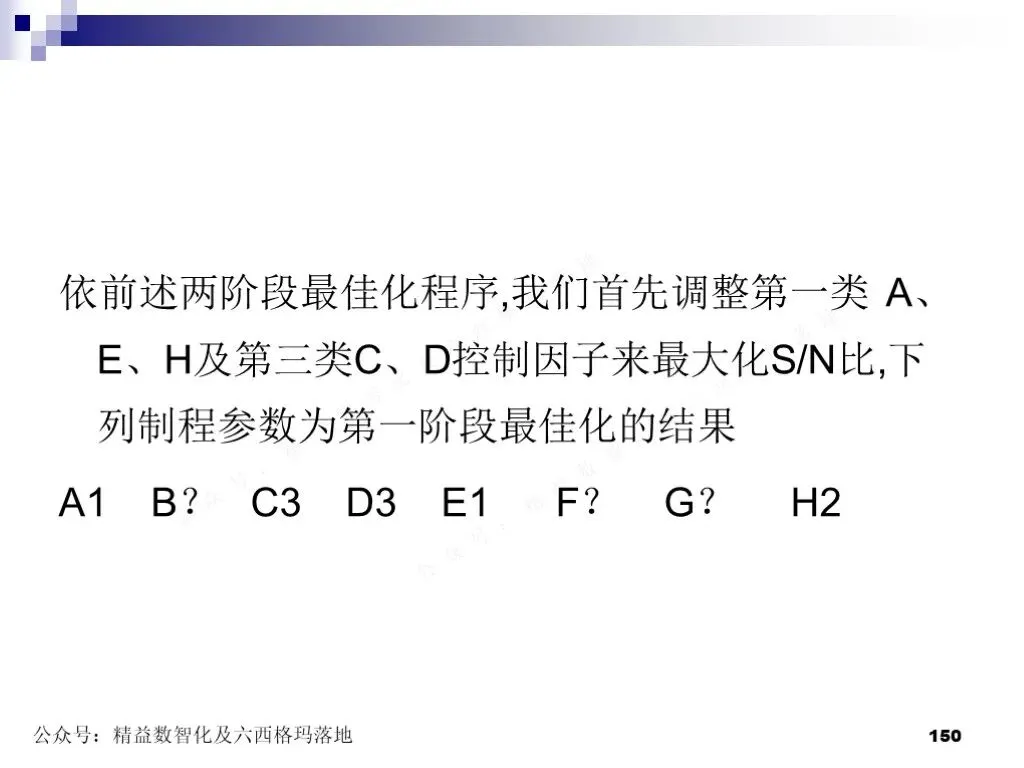

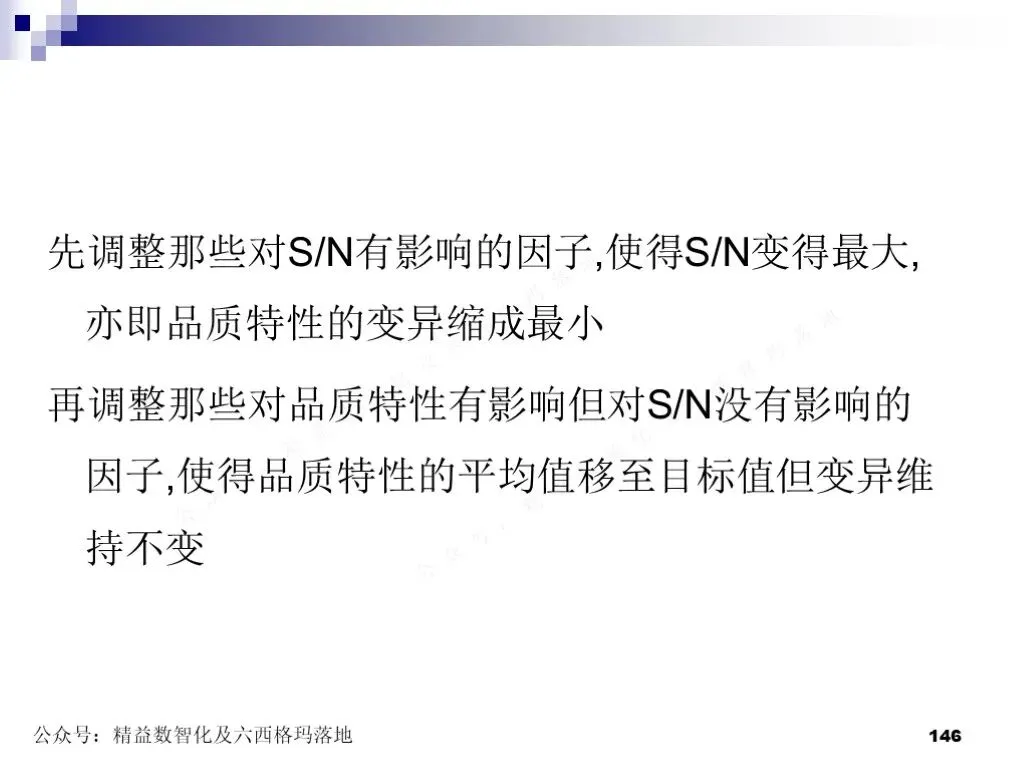

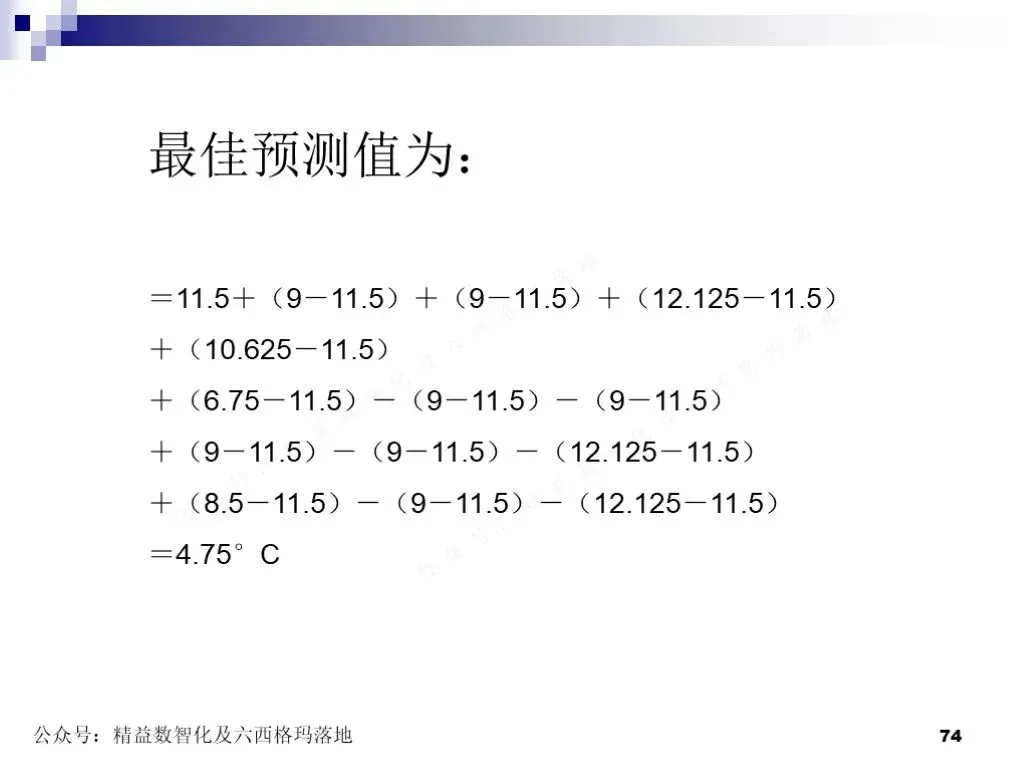

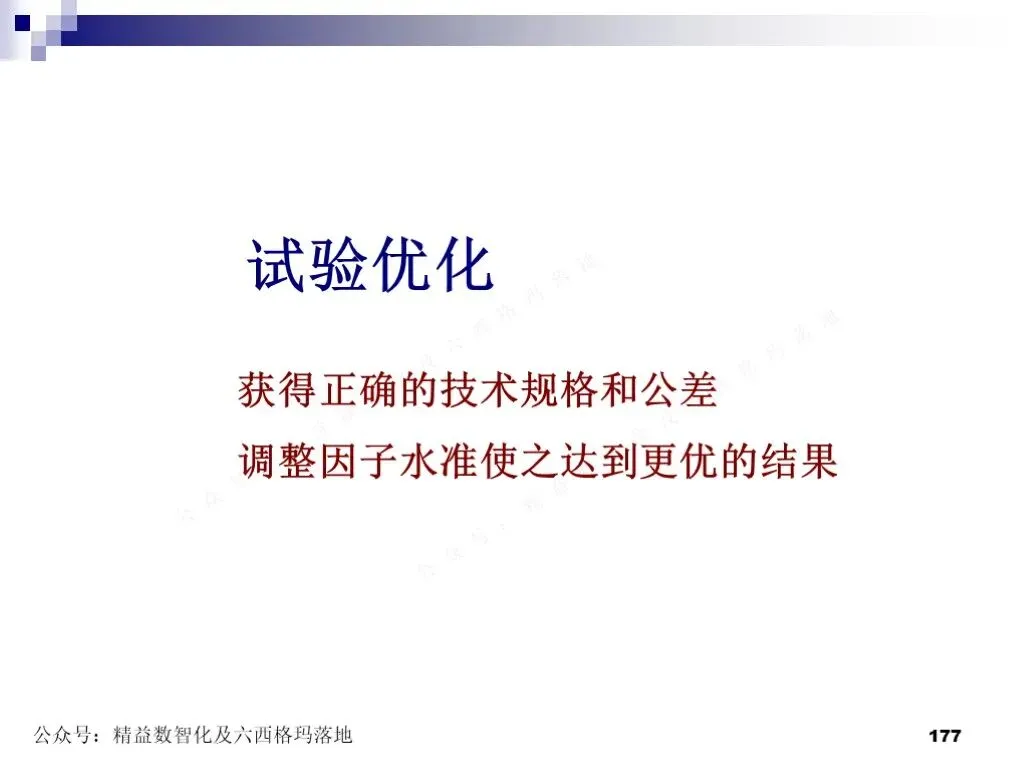

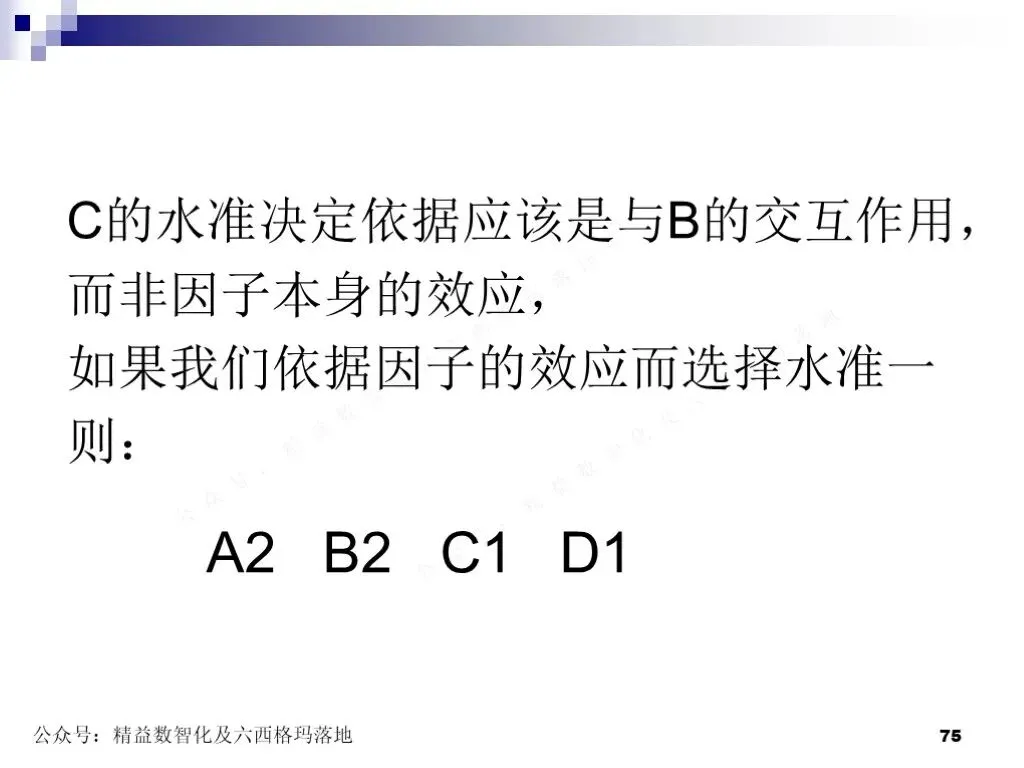

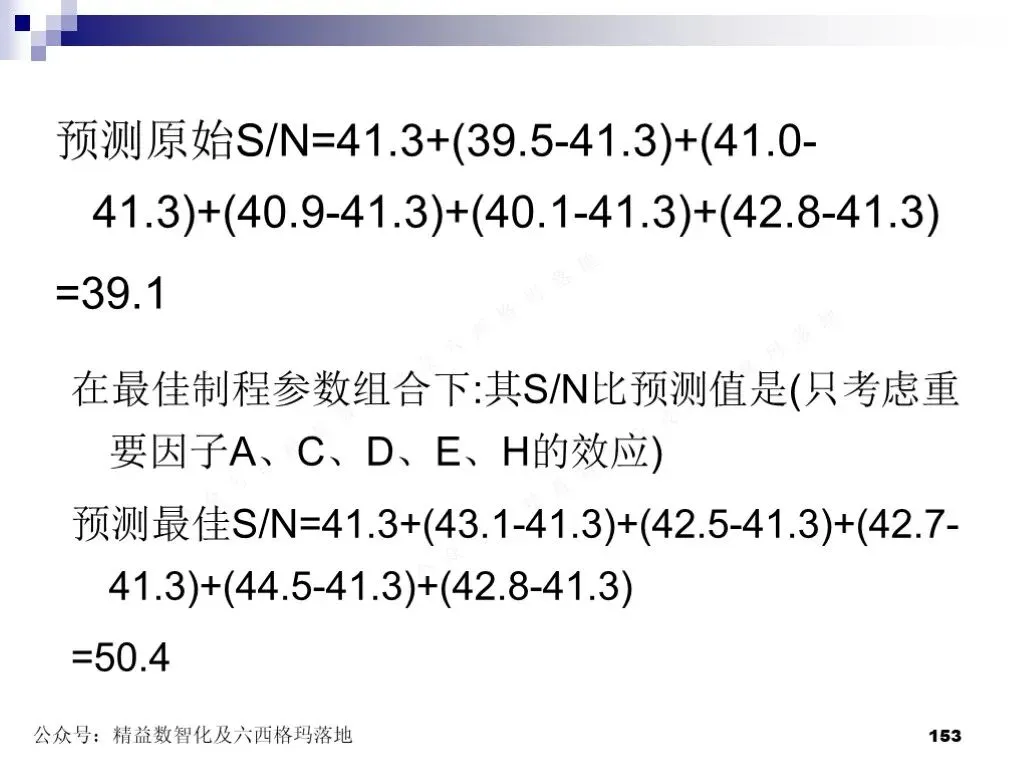

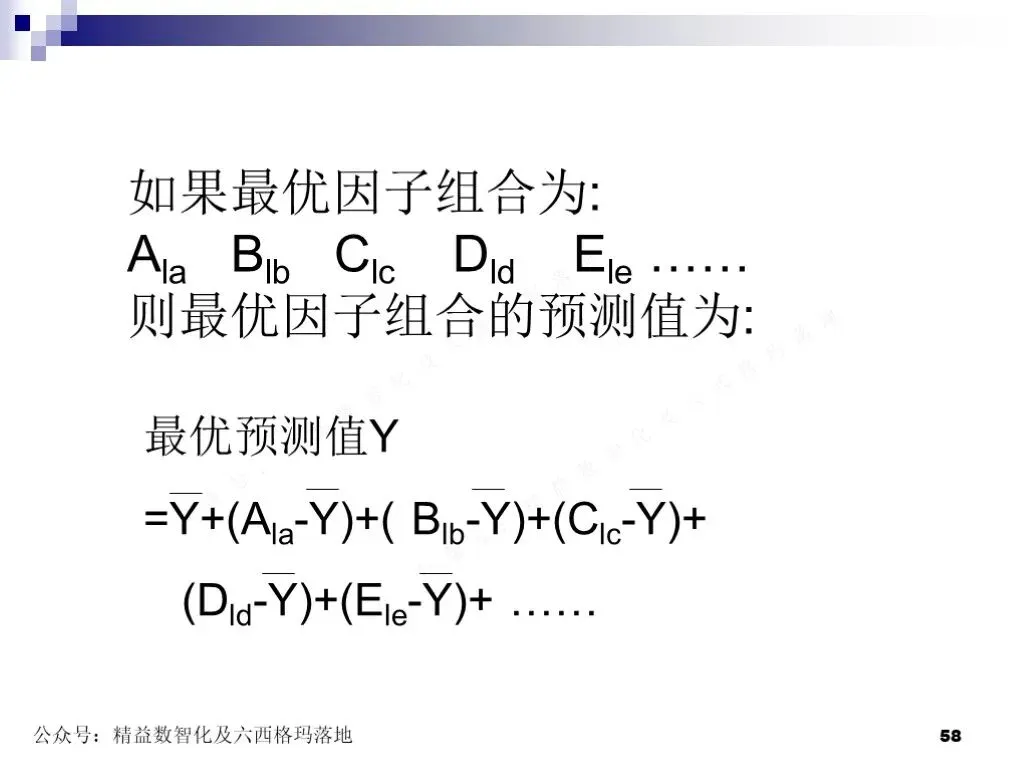

第七步确定最优组合，根据分析结果找出使信噪比最大（即最稳健）且均值达到目标值的因子水平组合，最终得出理论上的最优参数组合

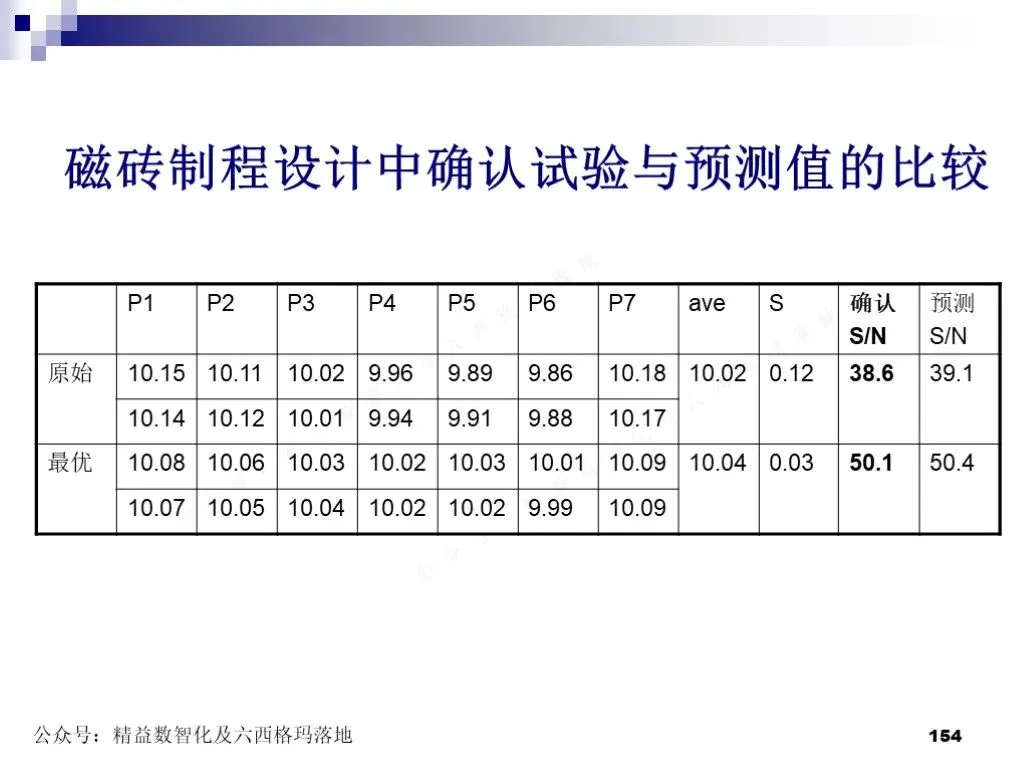

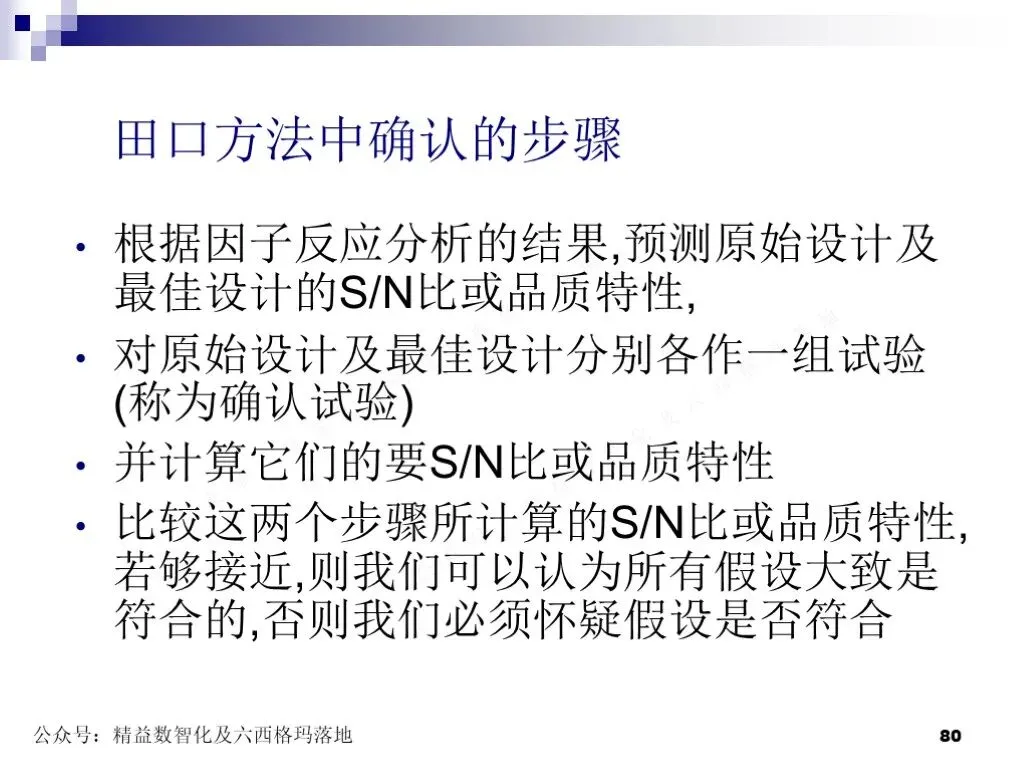

第八步是验证实验，即在最优参数组合下进行验证实验，确认实际结果是否与预测相符，验证实验结果以及对优化效果的最终确认
