Linux: bio 结构源码解析

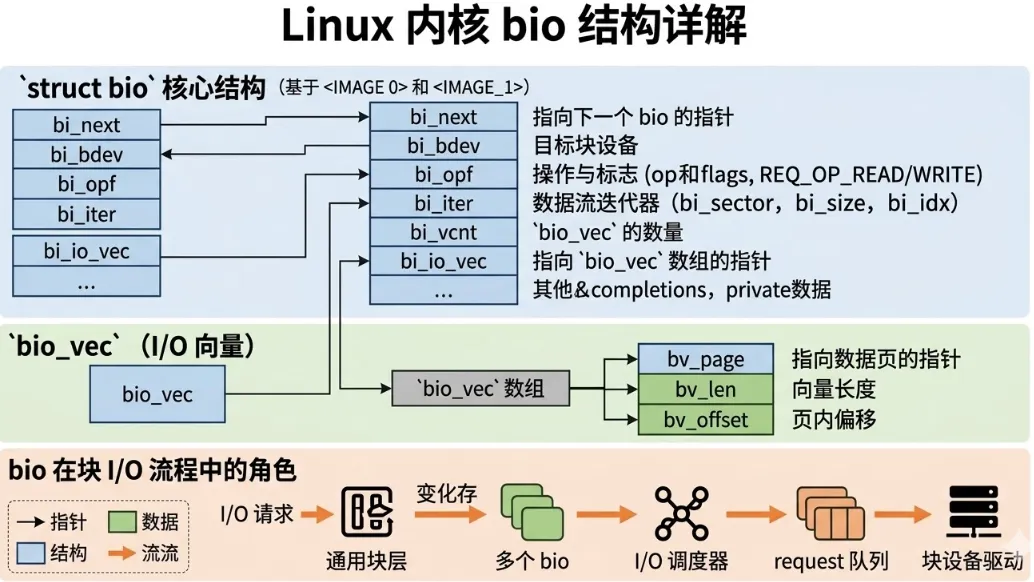

先看bio结构图：

第 1 章 bio 的概念与作用

1.1 bio 的定义与核心职责

    在 Linux 内核块层（Block Layer）中，bio（Block I/O）是 块设备 I/O 的基本操作单元，它承载了从文件系统到块设备的 I/O 请求。每一个 bio 包含了多个关键要素：目标块设备、起始 sector、数据页数组（bio_vec）、I/O 方向（读/写）、回调函数以及可选的私有上下文指针（bi_private）。通过封装这些信息，bio 能够将逻辑 I/O 请求与底层硬件操作进行抽象分离，使得文件系统、块层调度器和设备驱动能够高效交互。

    传统 Linux 块层使用 struct request 作为 I/O 请求单位，但 request 结构存在明显局限：单队列锁（queue_lock）在多 CPU 高并发环境下成为瓶颈，每次小 I/O 都需要独立 request，增加内存开销，并且不支持 scatter-gather（非连续页聚合）I/O。为了克服这些局限，Linux 内核引入了 bio 结构，它更加轻量、高度聚合页，能够直接操作 DMA 内存页，实现零拷贝 I/O，从而减少 CPU 负载，提高系统吞吐量。

bio 的设计体现了 分离控制与数据、支持异步回调和多页聚合 的原则。通过 bio_vec 数组，bio 可以一次承载多个页的数据块。例如一个 128KB 写入操作可以由 32 个 4KB 页组成一个 bio，这样一次 I/O 就能减少 32 次系统调用和 DMA 提交操作。结合 Copy-on-Write（COW）机制，bio 可以在文件系统层实现写时复制，保证数据一致性和快照的原子性。理论上，每次写入生成新的 bio 并提交 DMA，旧的数据块和快照数据保持不变，这为 Btrfs、XFS 等现代文件系统提供了高效的写入与回滚机制。

    bio 还提供了灵活的 I/O 标志和回调机制，通过 bi_flags 可以标记读写类型、同步/异步、屏障或错误状态；通过 bi_end_io 回调，可以在 I/O 完成后通知上层文件系统执行后续操作，例如更新页缓存、修改元数据或触发快照回滚。这种异步机制减少了阻塞等待，提高了系统整体并发能力。

1.2 历史演进与设计动机

    在 Linux 早期，块层采用 request 结构处理 I/O，但随着存储硬件的发展，尤其是 SSD、NVMe 和多核 CPU 的普及，传统 request 设计暴露出性能瓶颈：

1. 单队列锁竞争严重：request 队列需要全局锁，阻塞多 CPU 并发 I/O；

2. 内存开销大：每个 I/O 都需要 request 对象，频繁 I/O 时消耗显著；

3. 不支持 scatter-gather：非连续页需要 memcpy，增加 CPU 开销；

4. 对高级文件系统特性支持弱：COW、快照和事务等机制无法高效集成。

为解决这些问题，Linux 引入了 blk-mq（multi-queue block layer）架构，同时引入 bio 作为轻量化 I/O 单位。bio 设计目标包括：

• 多队列并发：每 CPU 队列独立，减少锁竞争，充分利用多核性能；

• 零拷贝 DMA：bio 指向页缓存或直接内存页，DMA 可直接访问，减少内存拷贝；

• 与高级文件系统兼容：COW、快照和事务机制可以通过 bio 完成原子写入与回调通知。

    bio 将块层从传统同步 I/O 架构升级为异步、并行、可扩展架构。它不仅优化了高性能存储设备的 I/O，还为文件系统提供了数据一致性和事务保障。通过 bio，文件系统可以在写入时生成新的 bio，提交 DMA，同时保留旧数据，实现快照和回滚。这种设计理念与现代高性能存储需求高度契合，也为 Linux 内核块层的可扩展性奠定了基础。

第 2 章 bio 数据结构源码解析

2.1 核心字段与 bio_vec 机制

Linux 内核中 bio 定义在 include/linux/bio.h，核心字段如下：

struct bio {    struct bio_vec *bi_io_vec;    // 页数组    int bi_vcnt;                   // 页数量    sector_t bi_iter_sector;       // 当前处理 sector    struct block_device *bi_bdev;  // 目标块设备    unsigned int bi_flags;          // 标志位（读/写、sync、error）    bio_end_io_t *bi_end_io;       // 完成回调    void *bi_private;               // 私有数据};

其中 bi_io_vec 指向一个 bio_vec 数组，每个 bio_vec 描述一个内存页：

struct bio_vec {    struct page *bv_page;    unsigned int bv_len;    unsigned int bv_offset;};

    bio_vec 实现 scatter-gather（SG）I/O，允许一个 bio 包含多个非连续页，从而减少 I/O 调用次数和 DMA 开销。理论上，这种设计使得一个 bio 能够承载大块数据并直接提交硬件，同时在文件系统层支持 COW 与快照机制。

  bi_iter_sector 标记当前 bio 操作的 sector，用于拆分和重试 I/O。bi_flags 用于描述 I/O 类型，例如读/写、同步、错误或屏障操作，这些标志保证了 bio 在多任务环境下的正确性和顺序性。bi_end_io 是回调函数，I/O 完成后通知文件系统或上层模块，实现异步处理与页缓存更新。

2.2 bio_flags 与理论意义

    bio_flags 包含以下常用标志：

• BIO_RW：读或写操作；

• BIO_SYNC：同步 I/O；

• BIO_BARRIER：写屏障，确保顺序写入；

• BIO_ERROR：I/O 出错。

    flags 的设计允许块层和文件系统理解 bio 的行为语义，从而进行正确调度。例如，在 Btrfs 中，COW 写入的数据块通过 bio 标记同步 I/O，确保事务提交的原子性；在 ext4 中，writeback I/O 也通过 bio_flags 表示同步或异步。flags 机制简化了 bio 的抽象，使其既能适应高性能 SSD，又能兼容传统硬盘，保证文件系统的一致性和可靠性。

    bio 的设计充分考虑了现代硬件的 DMA 特性和多队列架构。bio_vec 与页缓存结合，DMA 可以直接访问物理内存页，避免中间拷贝。理论上，这减少了 CPU 占用率，提高了 I/O 并发能力，并且与多队列 NVMe 控制器配合，可以充分利用多通道并行性能。

第 3 章 bio 创建与提交流程

3.1 bio 创建与页添加

在 Linux 内核中，创建 bio 使用：

struct bio *bio_alloc(gfp_t gfp_mask, int nr_iovecs);bio_set_dev(bio, bdev);bio_add_page(bio, page, len, offset);

• gfp_mask 指定内存分配策略，例如 GFP_KERNEL 或 GFP_NOIO；

• nr_iovecs 表示预分配 bio_vec 数量；

• bio_add_page 添加数据页到 bio，用于构建散布/聚集 I/O。

    这种设计允许文件系统批量提交多页数据，提高顺序写效率，并在文件系统层支持 Copy-on-Write 写入和快照机制。每个 bio 对象可重用，降低了内存开销，并通过页引用计数管理共享页的生命周期。

    在高性能文件系统中，bio 的创建与页管理机制非常关键。例如 Btrfs 写入数据块时，bio 会引用页缓存中的页，并在 bio_end_io 回调完成后更新元数据和快照引用计数。理论上，这保证了写入原子性，即使系统崩溃，也不会破坏快照或文件一致性。

3.2 bio 提交到块层

提交 bio 使用：submit_bio_rw(bio, rw_flags);

• rw_flags 可为 READ 或 WRITE。

提交流程：

1. bio 插入 blk-mq 队列，每个 CPU 队列独立，减少锁竞争；

2. 队列调度器（mq-deadline、bfq 等）根据 I/O 策略排序 bio；

3. 调用块设备驱动 make_request 回调处理 DMA；

4. DMA 写入硬件完成后，驱动调用 bio_end_io 回调；

5. 文件系统或缓存层处理完成通知，并释放 bio。

    bio 的设计允许高并发异步 I/O，同时支持顺序优化和 scatter-gather 聚合，充分利用现代 SSD 或 NVMe 硬件的高性能通道。这种架构减少了 CPU 并发访问锁的冲突，同时与 COW 文件系统的事务机制完美集成。

第 4 章 bio 与 request 的关系

4.1 request 与 bio 区别

    bio 是现代 Linux 块层的核心单位，优化了多 CPU 并发、高性能 SSD 以及复杂文件系统的 I/O 支持。request 结构在 blk-mq 架构下主要用于调度合并，而具体的 I/O 数据由 bio 提供。

4.2 bio 合并与拆分机制

在提交 I/O 时，大 bio 可被拆分或与其他 bio 合并：

bio_split(bio, split_size, gfp_mask, bio_set);

• split_size：拆分后的最大 sector 数；

• bio 拆分允许硬件适配最大 I/O size；

• bio 合并减少 I/O 请求次数，提高顺序写性能。

    bio 的拆分和合并机制对于 RAID、多队列 NVMe、高并发写入场景至关重要。它确保 I/O 高效且硬件友好，同时支持文件系统事务和 COW 的原子性要求。

第 5 章 bio 完成回调机制

5.1 bio_end_io 机制

bio 完成回调定义：

typedefvoid(bio_end_io_t)(struct bio *, int error);

• bio：完成的 bio 对象；

• error：I/O 错误码。

    驱动完成 DMA 写入后，更新 bio 状态标志（BIO_UPTODATE 或 BIO_ERROR），然后调用 bi_end_io。文件系统接收到回调后可以更新页缓存、元数据或快照引用计数。理论上，这保证了异步 I/O 的完整性和事务一致性，并支持写入完成通知。

5.2 文件系统交互

文件系统通过 bio 回调实现高层逻辑：

• Btrfs：更新 COW 元数据和快照引用；

• ext4：更新 writeback 页缓存状态。

    bio 提供了统一接口，使文件系统无需直接管理 DMA，保持数据一致性，同时支持高并发异步 I/O。这种机制允许文件系统事务、快照、延迟分配等高级特性高效运行。

第 6 章 高级应用与优化策略

6.1 多队列与 NVMe 优化

    blk-mq 架构下，每 CPU 队列独立，bio 可直接提交 NVMe 多队列。理论上，这充分利用 PCIe 多通道性能，减少 CPU 锁竞争，提高吞吐量。bio 的 scatter-gather 机制减少 I/O 请求次数，DMA 可直接访问页缓存，提高 I/O 并发性能。

6.2 bio 与 COW/快照文件系统

在 Btrfs 或 XFS 中：

• 写入新块生成 bio；

• bio 完成回调更新元数据和引用计数；

• 快照共享旧块，保证写时复制一致性。

    bio 是实现高性能 COW 文件系统的桥梁，同时支持延迟分配、压缩和在线 defrag 等性能优化策略。通过 bio，多队列 I/O 与文件系统事务一致性结合，实现高吞吐量和高可靠性存储解决方案。
