一、APP 层在整体架构中的定位

重温总图：

APP 层是整个系统的“大脑”：

它不直接操作硬件；
它聚焦功能逻辑和业务状态；
所有底层均通过 HAL 层被抽象访问。

✅ 简言之：
BSP 负责通电，HAL 负责封装，APP 负责思考。

二、APP 层的设计核心思想

设计原则	含义	实现手段
模块化	每个功能单独成模块	app_motor.c / app_sensor.c
事件驱动	主动响应外部或系统事件	回调机制 / 消息队列
状态机	保持系统状态一致与可控	FSM / 枚举状态转移
解耦	不依赖硬件实现	调用 HAL API，通过接口操作
可测可扩展	易模拟、易替换	函数表、接口封装、Mock 测试

三、APP 层文件结构示例

app/├── app_main.c           // 系统启动入口├── app_task.c           // 主任务循环├── app_sensor.c         // 传感器采集逻辑├── app_comm.c           // 通信协议处理├── app_motor.c          // 电机控制逻辑├── app_ui.c             // 显示与键控管理└── app_event.h          // 系统事件定义

每个模块都是独立功能单元，互相通过事件而非直接调用协调。

四、APP 基础结构模板

APP 层的基本功能框架通常包含以下部分：

// app_main.c#include"hal.h"#include"app_sensor.h"#include"app_motor.h"#include"app_comm.h"#include"app_ui.h"voidapp_init(void){    hal_init();         // 初始化硬件抽象层    app_sensor_init();    app_motor_init();    app_comm_init();    app_ui_init();}voidapp_task_loop(void){    while (1) {        app_sensor_update();        app_motor_update();        app_comm_update();        app_ui_update();        hal_delay_ms(10);    }}

特点：

每个模块独立封装，互不干扰

主循环只负责周期性调度

非实时任务可用事件或队列驱动

五、📡 示例1：事件驱动架构在 APP 层的应用

当系统中存在多种异步行为（如传感器数据、电机响应、通信中断），单纯的 while 循环会变复杂。
此时可采用事件驱动模型。

// app_event.htypedef enum {    EVENT_SENSOR_READY,    EVENT_COMM_RECEIVED,    EVENT_MOTOR_FEEDBACK,    EVENT_UI_KEY_PRESSED,    EVENT_NONE} app_event_t;

// app_event.c#include"app_event.h"#include"queue.h"QueueHandle_t g_appEventQueue;voidapp_event_post(app_event_t event){    xQueueSend(g_appEventQueue, &event, 0);}voidapp_event_loop(void){    app_event_t event;    while (xQueueReceive(g_appEventQueue, &event, portMAX_DELAY)) {        switch(event) {            case EVENT_SENSOR_READY:                app_sensor_handle();                break;            case EVENT_COMM_RECEIVED:                app_comm_handle();                break;            case EVENT_MOTOR_FEEDBACK:                app_motor_handle();                break;            case EVENT_UI_KEY_PRESSED:                app_ui_handle();                break;            default:                break;        }    }}

💬 说明：

事件驱动设计让逻辑清晰，从“流程代码”转向“响应代码”。

每个功能模块独立响应事件，不必关心其他模块细节。

六、🧠 示例2：在 APP 层实现状态机（FSM）

以电机控制为例：
电机可能有 停止 → 启动 → 运行 → 故障 等状态。

typedef enum {    MOTOR_STATE_STOP,    MOTOR_STATE_STARTING,    MOTOR_STATE_RUNNING,    MOTOR_STATE_ERROR} motor_state_t;static motor_state_t g_motor_state = MOTOR_STATE_STOP;voidapp_motor_update(void){    switch (g_motor_state) {        case MOTOR_STATE_STOP:            if (hal_sensor_speed() > 0)                g_motor_state = MOTOR_STATE_STARTING;            break;        case MOTOR_STATE_STARTING:            hal_motor_enable();            g_motor_state = MOTOR_STATE_RUNNING;            break;        case MOTOR_STATE_RUNNING:            if (hal_sensor_fault())                g_motor_state = MOTOR_STATE_ERROR;            break;        case MOTOR_STATE_ERROR:            hal_motor_disable();            app_event_post(EVENT_UI_KEY_PRESSED);            break;    }}

状态机图：

✅ 状态机使逻辑流线化，可随时监测系统状态并保证行为一致。

七、🧩 示例3：模块化通信逻辑

独立的通信模块不该直接访问底层外设，只调用 HAL 层函数：

// app_comm.c#include"hal_uart.h"#include"app_event.h"voidapp_comm_init(void){    hal_uart_init(115200);}voidapp_comm_update(void){    uint8_t buf[32];    int len = hal_uart_read(buf, sizeof(buf));    if (len > 0) {        parse_data(buf, len);        app_event_post(EVENT_COMM_RECEIVED);    }}

💡 技巧：

所有数据交互都通过 HAL 层实现；

APP 只负责通信协议与数据处理逻辑；

上层逻辑完全独立于硬件接口的实现方式。

八、🎨 示例4：UI 管理与输入响应

键盘与屏幕更新往往是周期性任务，可归纳在 APP 层的 UI 模块。

// app_ui.c#include"hal_lcd.h"#include"hal_key.h"voidapp_ui_update(void){    if (hal_key_pressed(KEY_OK)) {        hal_lcd_print("OK pressed!");    }}

✅ APP 层调用 HAL 层接口完成用户交互——逻辑简洁但职责明确。

九、🔄 模块间通信机制：事件 + 消息 + 回调

三种常见方法：

方法	说明	优势	缺点
事件队列	APP 主循环统一处理事件	结构清晰	队列维护略复杂
消息缓冲	模块间传递数据结构	支持复杂交互	存储占用较高
回调函数	模块间即刻响应	灵活性强	依赖回调定义

简例：回调注册机制：

// app_sensor.htypedefvoid(*sensor_data_callback_t)(int value);voidapp_sensor_register_callback(sensor_data_callback_t cb);

// app_sensor.cstatic sensor_data_callback_t sensor_cb = NULL;voidapp_sensor_register_callback(sensor_data_callback_t cb){    sensor_cb = cb;}voidapp_sensor_update(void){    int value = hal_adc_read();    if (sensor_cb) sensor_cb(value);}

// app_motor.cvoid motor_on_sensor_event(int val) {    if (val > 100) hal_motor_enable();}void app_motor_init(void) {    app_sensor_register_callback(motor_on_sensor_event);}

⚙️ 通过回调机制，模块之间形成“低耦合响应链”，
类似软件信号通路，无需直接依赖全局变量或函数。

十、📊 APP 层的分层关系地图

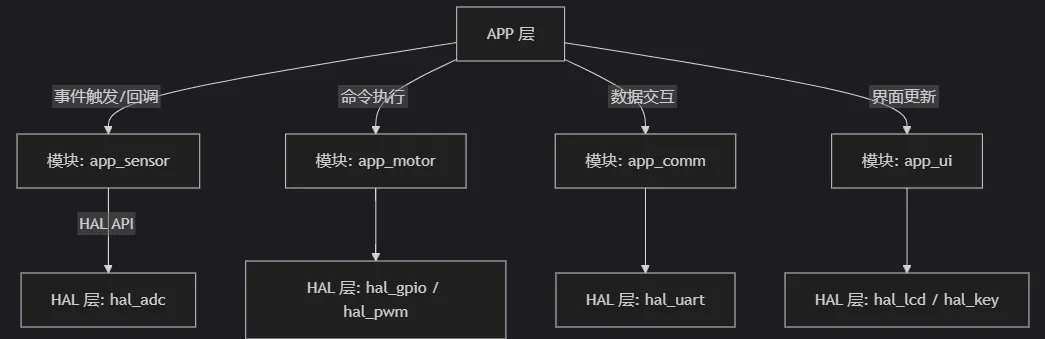

通过这种树状分层图，可以清晰看到业务逻辑、模块职责与底层访问路径。

十一、工程实战建议 ✏️

技巧	说明
🍀 接口归一化	为 HAL 层接口定义统一命名规范与错误码
🪶 APP 层不出现寄存器名	一旦代码出现 `GPIOx` ，说明越层了
🧭 使用枚举与结构体封装状态	避免硬编码状态判断
🧵 任务线程可分等级	通信任务可独立线程，主任务循环不阻塞
🧩 模块自测接口	每个 APP 模块预留 `*_test(void)` 自测函数

技巧

说明

🍀

接口归一化

为 HAL 层接口定义统一命名规范与错误码

🪶

APP 层不出现寄存器名

一旦代码出现

GPIOx

，说明越层了

🧭

使用枚举与结构体封装状态

避免硬编码状态判断

🧵

任务线程可分等级

通信任务可独立线程，主任务循环不阻塞

🧩

模块自测接口

每个 APP 模块预留

*_test(void)

自测函数

十二、总结

APP 层不是简单的“上层代码”，
而是整个系统逻辑的“组织者”和“调度者”。

关键特征	实现思想
解耦	不访问硬件寄存器；仅调用 HAL
模块化	功能单元隔离开发、易测试
可扩展	新增模块简洁接入系统事件
可维护	状态机和事件机制让逻辑透明
一致性	逻辑独立于硬件类型
