AC-100 箱变环境监控装置产品使用说明

1.1 产品概述

随着风电、光伏发电等新能源事业的发展，箱变、预制舱式变电站等技术得以快速发展。但此类设
施属于户外电气设备，运行环境恶劣（例如：基础返潮 、空气相对湿度较大、夏季温度过高、冬季温度过
低、昼夜早晚温差大等等），现场运行的很多箱变、机柜内部出现了不同程度凝露或结冰现象，在机柜内部
元器件、接线端子、母排等上形成绝缘缺陷和闪络爬电等电力事故，危及设备和人身安全。
西安安捷优创公司根据市场需求自主研发的 AC-100 箱变智能环境监控装置，针对凝露或结冰形成
机理（空气的相对湿度、箱体温度、箱体内的空气温度等）以及柜内烟雾报警，采用综合治理，彻底破
坏凝露或结冰形成条件，杜绝凝露或结冰的产生，预防火灾事故，确保箱变安全运行。

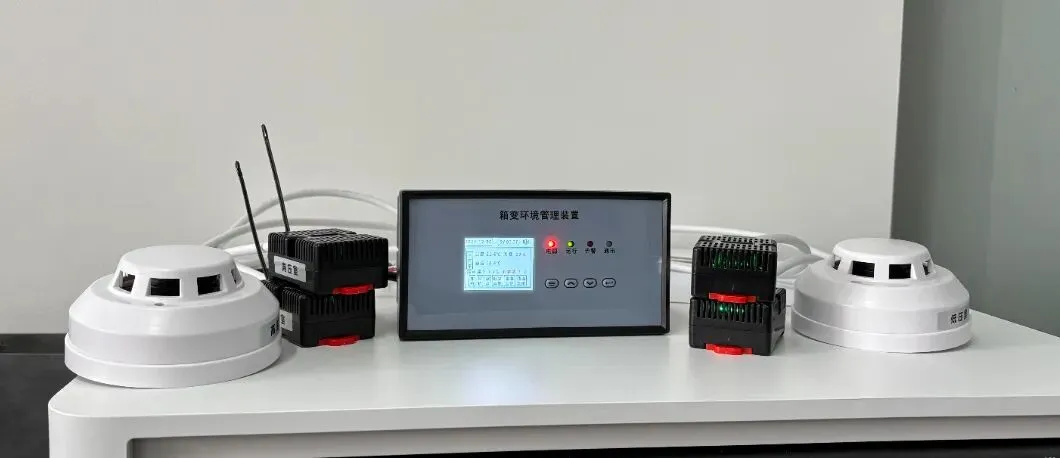

AC-100 箱变智能环境监控装置（以下简称“本装置或装置”）， 由装置主机、 环境监测传感器/
探测器及环境控制设备组成， 适用于箱式变电站、 预制舱式变电站及户外电气机柜等应用场景，保障
户外电气设备的运行环境安全。
本装置实时采集变压器油温、 环境温湿度、 露点、 烟雾等传感器/探测器数据信息； 如遇异常情
况， 自动控制加热器/加热膜、 除湿装置、 通风设备等启停工作； 同时， 提供烟雾报警、 油温报
警、 油温跳闸等开关量输出， 4-20mA 变送输出，以及标准 RS485（Modbus RTU） 通信接口。

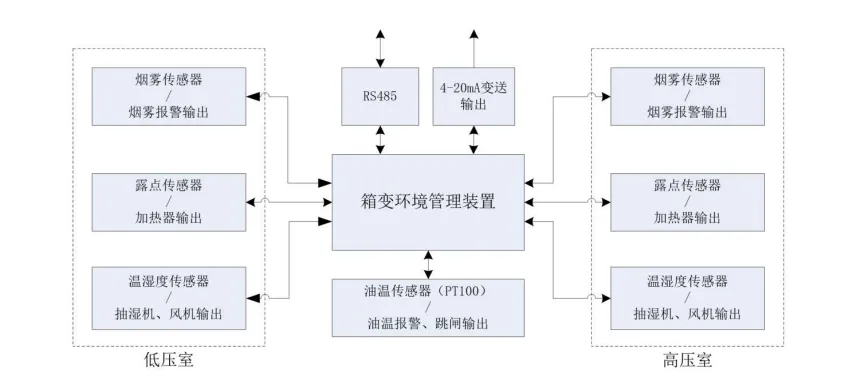

本产品的工作原理图如下：

1.2 产品功能特点

1.2.1 超宽电压范围

装置能够在超过其额度电压（220V/AC） 较宽的范围内稳定运行， 工作电源范围达65～500V/AC， 对存在电压波动环境， 尤其是新能源电站有很强的适应性。

1.2.2 人机界面友好

装置采用全彩色 LCD 液晶显示， 配合按键操作， 显示界面菜单直观、 清晰、 简洁，

1.2.3 管理主机

装置采用全金属外壳， 抗电磁干扰能力强， 具有良好的 PE 接地安全设计， 设备维护安全可靠。

1.2.4 带载能力强

装置具有 10 路独立的报警/控制继电器输出接口， 单组继电器触点容量为250VAC/10A、 功率 2200W。

1.2.5 具备远程通信能力

装置具有标准 RS485 通信接口， 采用 Modbus RTU 通信协议。

1.2.6 故障事件记录功能

装置可保存控制输出的动作记录， 可查询每路输出的动作时间和动作名称， 为运行环境异常、 报警等事件追溯和还原分析， 提供可靠依据. 总共可存储 200 条记录。

1.2.7 时钟功能

装置具有时钟功能，可随时查看故事时间发生具体时间。

1.2.8 手动控制功能

装置可分别手动控制所有负载输出，手动控制输出时间可设。在手动控制菜单下按“←┘”进入手动允许与时限界面，允许选择：按下“≡”键移动到平米右上角按下“←┘”即可选择允许和屏蔽。时限选择：按“≡”光标移动到时间上，按“︽”“︾”选择时间，按“←┘”即可。手动输出，按“≡”选择需要输出的负载，按“←┘”与“≡”选择输出闭合还是断开继电器。

1.2.9 4-20mA 变送输出功能

本装置可输出一路 4-20 mA 电流，用于变送某些测量值给其它测控装置。变送的对象，可选环境温湿度、露点温度、油温度。变送范围可根据实际需要，在设置菜单中自由设定。
