《电动汽车和AI散热:MIM-Cu》第01期 冰与火的暗战——当算力被困在热力学囚笼,PCB的觉醒

“Cooling has long been a central challenge in power electronics. Rising power levels and power density are driving ever-higher thermal loads, making thermal management one of the key limiting factors in system performance.”

“在电力电子领域，冷却技术长期以来一直是一项核心挑战。不断攀升的功率水平和功率密度正带来前所未有的热负荷，使得热管理成为制约系统性能的关键瓶颈。”

潜伏在机柜与底盘深处的焦躁

如果你曾站在大型人工智能数据中心的机柜旁，或者在深夜注视过电动汽车超级快充桩旁嗡嗡作响的液冷线缆，你大概能感受到一种隐秘而庞大的焦躁。这不仅仅是电流穿梭的物理现象，这是一场正在微观尺度上激烈厮杀的冰与火之战。

我们日常面对的电子设备，通常给人一种冰冷、精密且安静的错觉。那块永远被涂成暗绿色的印制电路板（PCB），安静地躺在金属外壳内部，仿佛一片静谧的微型城市。但如果你能将视线缩小，穿透那层绿色的阻焊膜，你会发现这里根本不是什么安静的城市，而是一座持续喷发的高压火山。

随着电动汽车向更高电压平台跃升，以及AI芯片组为了吞吐海量数据而疯狂榨取晶体管的极限，电流的洪流正在以前所未有的密度冲刷着微观世界的街道。传统的风冷散热，曾经是电子工业最可靠的微风，如今却像是在试图用一口气吹灭炼钢炉里的铁水。

在极端的热流密度下，如果废热无法被瞬间抽离，芯片就会被迫降低时钟频率——这意味着算力的坍塌与动力的衰竭。这就是我们当下正在面临的物理极境：不是人类设计不出更聪明的逻辑门，而是我们无法在方寸之间囚禁这头名为“热力学极限”的猛兽。

追问热量的源头与囚笼

为什么它会如此狂躁？想象你正骑在一颗电子上，跟随着巨大的电流大军，准备强行通过功率半导体的狭窄关隘。

在这里，我们必须引入一个极度冰冷但无法逃避的物理定律：焦耳热效应与半导体的导通损耗。在宏观工程中，功率器件的导通损耗  是一个无情的数学暴君：

在这个方程中， 代表有效值电流，而  则是功率器件的导通电阻。请注意那个平方符号。当电动汽车在急加速，或者AI集群在进行大模型训练时，电流的攀升不是线性的。电流哪怕只增加一倍，微观通道内因为电子碰撞晶格而产生的热量就会瞬间暴涨四倍。

同时，这股庞大的热能还必须遵守另一套严苛的法则——热传递的阻力网络。芯片核心的结温  与环境温度  之间的关系，被热阻抗矩阵死死框定：

这里的  是一个生死攸关的参数：系统的瞬态热阻抗。它包含了材料的热阻（导热能力）与热容（储热能力）。这意味着，热量从诞生在硅或碳化硅晶片的那一刻起，就必须像穿透千层饼一样，一层一层地突破焊料、基板、导热硅脂、最终到达散热器。

只要在这条逃生通道上，有任何一个  节点存在微观的缝隙、气泡或是低导热材料，热量就会在这里发生致命的“交通拥堵”。温度急剧攀升，进而引发材料热膨胀系数的不匹配，最终撕裂整个物理连接。传统的设计思路是把各个部件像搭积木一样拼凑起来，但在这种极限热流面前，每一个物理拼接的界面，都是一面难以逾越的高墙。

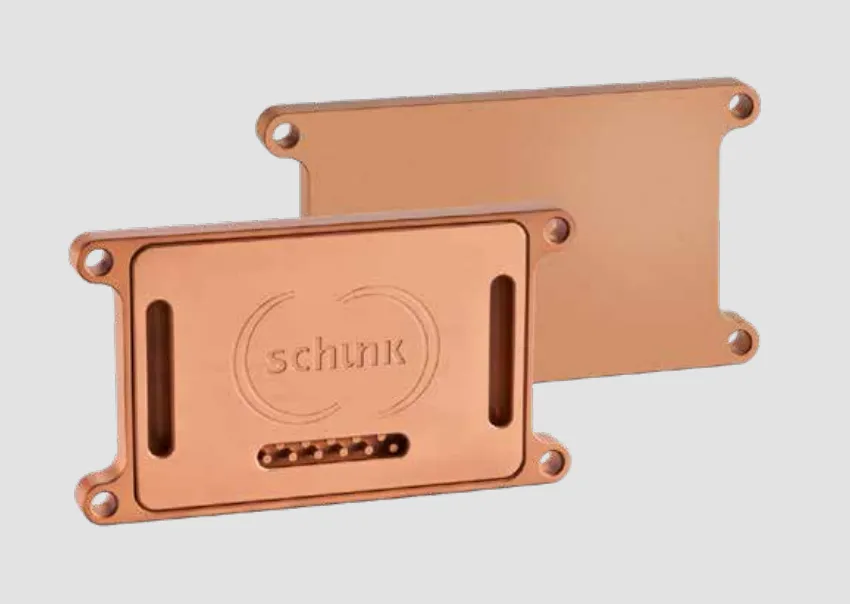

采用金属注射成形生产的封闭式铜质液冷板

这是一张实物摄影照片，展示了具有内部隐秘流道且表面光洁度极高的MIM纯铜液冷板外观设计。它不仅仅是一块金属，而是热量逃逸的最终归宿。

当我们凝视这块沉甸甸的纯铜液冷板时，我们看到的其实是工程学对流体力学的一次妥协与重构。面对无孔不入的热流，单纯依靠空气的对流已经彻底宣告破产。必须引入比热容远超空气的液体，在极其贴近热源的地方，建立一套封闭的“血管系统”。这块由粉末冶金技术孕育而生的铜板，内部暗藏着极其复杂的微通道网络，它将在后续的系统中，扮演吞噬所有废热的深渊。

绿色薄板的物种进化

如果说底部的铜质冷板是吞噬热量的深渊，那么直接承载芯片的PCB，就必须完成一次脱胎换骨的物种进化。

很长一段时间里，工程师们只是把PCB看作是一张承载电信号的“神经薄膜”。但现在，神经元本身就要燃烧了。为了对抗几百安培甚至上千安培的狂暴电流，PCB的材质和结构必须发生从“平面”向“立体”的基因突变。它不仅要传递极微弱的逻辑信号，还要充当强壮的血管（承载大电流）和粗壮的汗腺（传导热量）。

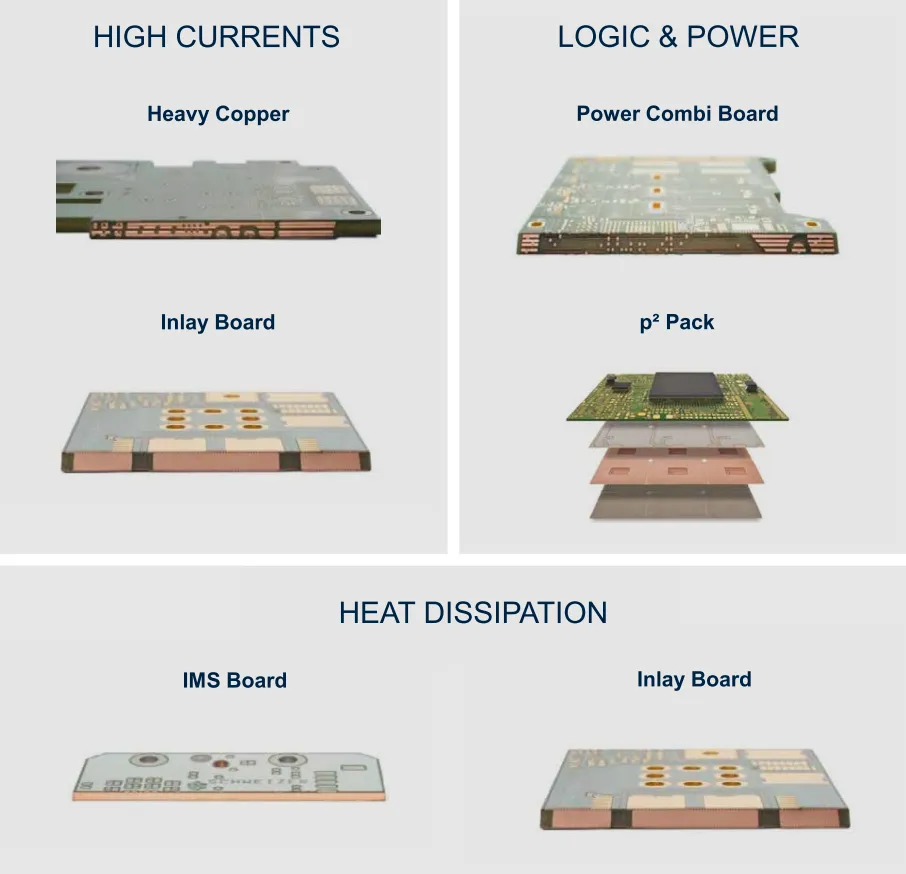

用于大电流和热管理应用的功率PCB解决方案示例

这是一幅极具压迫感的产品矩阵图。它展示了厚铜板、IMS（金属基板）、嵌体板以及处于进化顶端的p² Pack等不同PCB基底技术形态，直观对比了它们在逻辑、电力和散热维度的物理结构差异。

仔细观察这张演化图谱。最初，人们只是简单地在基板中铺设更厚的铜箔（Heavy Copper），试图拓宽电子的高速公路。但这远远不够。随后，嵌体板（Inlay Board）诞生了，工程师们在脆弱的树脂板中硬生生地嵌入了巨大的纯铜块，就像是在肌肉中植入了坚硬的骨骼，直接在垂直方向上打通了热量逃逸的高速通道。

更令人惊叹的是它的热容缓冲机制。 含有极高铜比例的现代功率PCB，已经不再是一个被动的载体，而是系统内有源的热力学组件。当系统面临毫秒级的短时过载电流时，巨大的铜质量会瞬间发挥“热力学海绵”的作用，吸收并缓冲这些致命的瞬态热峰，防止上层脆弱的半导体结温瞬间击穿极限。

然而，进化的脚步并没有停留在简单的“镶嵌”上。为了彻底消灭芯片与电路板之间的那一层微观接触热阻，工程师们做出了一个极具颠覆性，甚至有些残忍的决定：将半导体“活埋”。

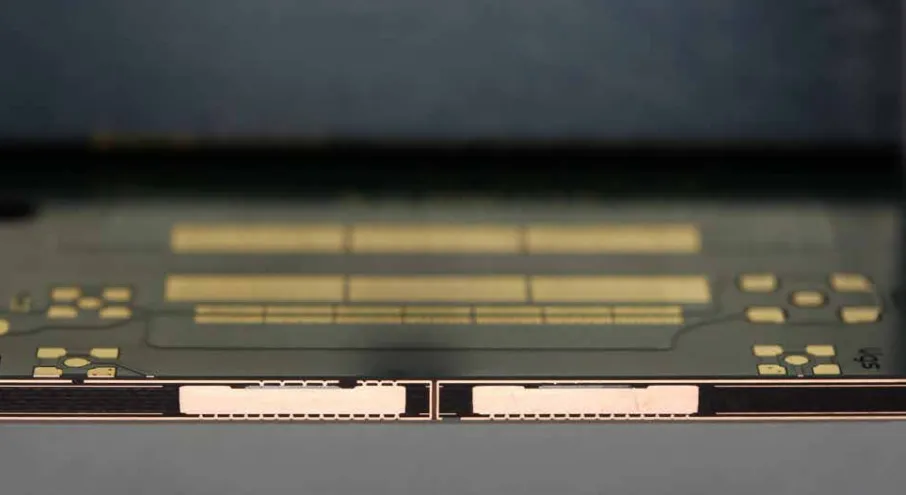

显示PCB中嵌入功率半导体的p² Pack截面图

一张令人震撼的微观截面显微照片。它揭示了一个彻底颠覆常识的超高密度封装架构——功率半导体器件不再是趴在电路板表面，而是完全被深埋于多层基板的内部深处。

这就是智能p² Pack概念的物理真相。在这张截面图中，你再也看不到传统的封装外壳，看不到那些脆弱的引线键合（Wire Bonding）。功率半导体裸晶（Bare Die）被直接嵌入到了铜质基板的内部，上下两面都被致密的铜层紧紧包裹。

这是一种极具隐喻色彩的微观结构。半导体就像是被封存在琥珀中的远古昆虫，或者是深埋在地壳深处的岩核。这种“活埋”带来的是物理学层面绝对的降维打击：电流不再需要通过细长的金线进行艰难的攀爬，寄生电感被直接斩断；热量从芯片表面产生的瞬间，不需要跨越任何空气间隙或厚重的塑封料，直接就被包裹在四周的浩瀚铜海所吞没。界面，这个热力学中最顽固的敌人，在这里被物理消灭了。

跨越边界的终局凝视

当我们顺着微观尺度一路攀升，从狂暴的电子碰撞，到被厚铜包裹的硅片，再到渴望冷却液的纯铜流道，一个宏大的系统级脉络已经清晰地展现在我们面前。

在这个极限逼近的时代，局部的极致堆料已经毫无意义。你无法仅仅依靠一颗极其先进的碳化硅芯片，或者单纯加大水泵的功率来解决散热危机。真正的工程美学，正在从“零件的优化”走向“边界的融合”。基板（载体）、互连（桥梁）与散热器（归宿），这三者在过去是泾渭分明的工程孤岛，现在必须在物理边界上彻底融为一体。

物理学不仅在限制我们，也在指引我们。我们在二维平面的挣扎已经达到了极限，热量在平面内的扩散总会遇到瓶颈。唯一的出路，是向下，向着深邃的三维空间进发；是向内，向着材料的微观晶格去寻找答案。

但是，面对如此庞大、厚重且复杂的全铜系统，传统的机加工和冶金手段已经如同钝刀割肉。要在坚硬的纯铜内部凭空制造出极其微小且复杂的湍流通道，要在薄如蝉翼的镀层上实现大电流的狂暴输送而不融化它，传统的火焰与刀锋都已无能为力。

我们必须召唤一种更为奇特、更加违背直觉的造物魔法。如果在烈火的熔炉中，让金属粉末经历一场高达百分之二十的剧烈体积崩塌，它还能保持极度精密的血管形态吗？如果完全不使用一滴熔化的铜水，仅靠无形的超声波震动，能否让两个冰冷的金属在毫秒之间实现原子级的相拥？

下一期，我们将深入这座微观冶金的黑暗森林，见证材料在剧烈收缩中“长”出致密血管的逆流奇迹。
