CATIA_CAA 二次开发-帮助文档系统使用指南

CAA 帮助文档系统使用指南

一、CAA HomePage 结构概览

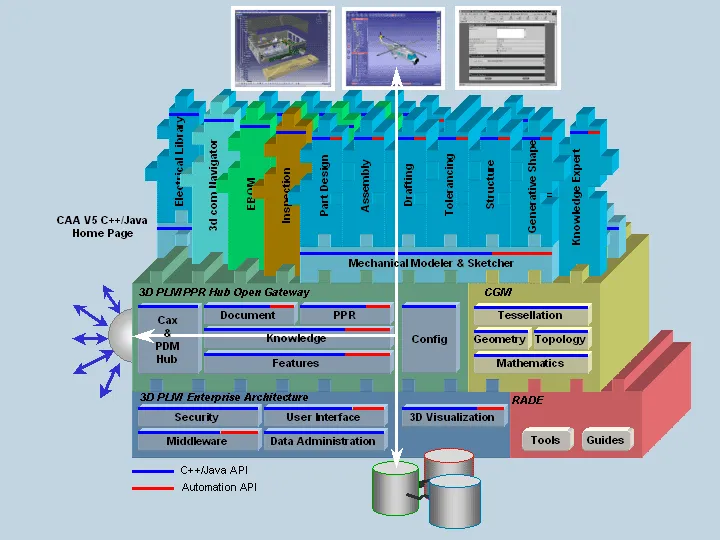

CAA HomePage 是达索官方提供的在线帮助入口，按内容类型分为三大类：

二、Tools 工具集介绍

在 HomePage 中，Tools 部分涵盖了 CAA 开发过程中使用的各种辅助工具：

• CDG – C++ API 文档生成器

• CSC – C++ 源代码检查器

• DMC – 数据模型定制器（基于 UML）

• JUT – Java 单元测试管理器

• MAB – 多工作空间编译管理器

• TRM – 团队版本发布管理器

• CID – C++ 交互式开发面板

• CUT – C++ 单元测试管理器

• JID – Java 交互式开发面板

• SCM – 源代码管理器

• TCK – 环境变量管理器

• WAC – Web 应用编辑器

此外，Tools 部分还包含例程使用方法和CAA 开发入门指南。

三、Guides 开发指南

Guides 主要介绍 CAA 的开发规则、编码规范，以及 C++ 与 CAA 的异同。

重要说明：CAA 基于 COM/OLE 技术，因此不支持 VC++ 的 MFC 类库，但支持标准 C++ 类库。
如果确实需要使用 VC 类库，需通过 #import 指令导入。

四、3D PLM Enterprise Architecture（体系架构）

该部分按功能域划分了 CAA 的核心基础模块：

1. Security（安全管理）

2. User Interface（用户界面）

3. Middleware Abstraction（中间件抽象）

• Middleware（中间件）

• Object Modeler（对象模型）

• ENOVIA Event Model（ENOVIA 事件机制）

4. Data Administration（数据管理）

5. 3D Visualization（三维显示）

• Visualization（显示）

• Print（打印）

五、3D PLM PPR Hub Open Gateway（交互与建模层）

1. CAx & PDM Hub

• 与其他 CAx / PDM 系统的交互

2. Document（文档操作）

• File（文件）

• Catalog（目录）

• Database（数据库）

• V4 Access（V4 数据访问）

3. PPR Modelers（PPR 建模）

• Product Structure Modeler（产品结构建模）

• Process Modeler（过程建模）

4. Knowledge Modeler（知识建模）

5. Feature Modeler（特征建模）

6. Configuration Management（配置管理）

7. Geometric Modeler（CGM，几何建模）

六、CSG（核心几何与拓扑）

• Mathematics：数学运算

• Geometry：几何元素及运算

• Topology：拓扑元素及运算

• Tessellation：网格生成

七、Mechanical Modeler（机械建模器）

八、Solutions（解决方案层）

基于以上基础模块，CAA 提供了对应于 CATIA 等达索产品各个模块 的解决方案接口。通过这些接口，开发者可以实现对具体产品模块的交互式操作与管理。

九、CAA Help 使用说明

CAA Help 的内容与 HomePage 中的 Quick Reference 一致，只是以统一界面管理，便于快速检索。目前 API 文档齐全，Tool 文档暂缺。

文档层级结构

十、使用技巧

1. 从 HomePage 入手：如果不熟悉某个功能，先在 HomePage 中查找相关类或方法，了解其所属模块。

2. 转到 Help 深入：在 Help 中搜索具体类名或方法名，确认其所在 Framework 及先决条件（Prerequisite）。

3. 直接模块查询：如果你已经熟悉模块结构，可以直接在 Help 中按 Framework 名称查找。

4. 添加依赖：当确定要使用的 API 后，记得在 Imakefile.mk 中添加对应的 PREREQUISITE 和 ADDED_FRAMEWORKS。
