【CAD插件】中线绘制(交点法)
↑ 点击上方「工程码农」可快速关注我们
还可以长按下方二维码添加微信
-
大家好，今天分享一款CAD插件，一键读取交点参数、自动绘制线路中心线。
-
插件仍使用 Autolisp 进行编写，支持AutoCAD、中望CAD、浩辰CAD，下面进行介绍。
➤ 使用方式：APPLOAD命令加载
➤ 功能：
1、读取CSV/TXT平曲线要素表，自动生成线路中心线；
2、中线放置于CJP_ZX图层，颜色6和交点放置于CJP_JD图层，颜色7；
3、支持不等长缓和曲线、且长度可以为0。
➤ 注意：
1、暂不支持断链；
2、只支持绘制多段线(LWPOLYLINE)；
3、缓和曲线用折线加密表示，可以手动设置加密间距，默认为1米。
✅步骤1：加载插件
-
AutoCAD中输入命令【APPLOAD】，加载保存好的插件（.lsp格式）；
-
加载成功后，命令行将显示插件提示，确认启用即可。
✅步骤2：准备CSV或TXT参数表（关键！）
按以下规范填写，否则无法正常读取：
– 第1行：起点里程、起点北坐标、起点东坐标（均为数字，须在直线段上）；
– 中间行：每个交点的6个参数（交点序号、北坐标、东坐标、第一/二缓和曲线长、圆曲线半径）；
– 最后1行：终点北坐标、终点东坐标（须在直线段上）；
– 除交点名称外禁止非数字字符，参数用逗号分隔。
– 可以设置标题行，插件会自动判断。
– 如果文件中有中文，必须为GB2312编码。

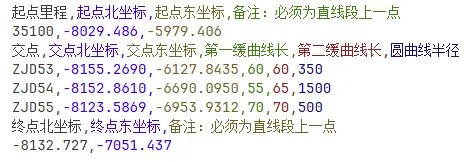

图1：”.csv”或“txt”格式数据（有标题行）

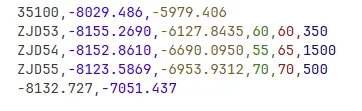

图2：”.csv”或“txt”格式数据（无标题行）
✅步骤3：一键绘制
-
命令行输入【ZX_JD】，回车执行；
-
输入缓和曲线加密间距（默认1），回车；
-
选择准备好的CSV文件，插件自动完成计算和绘图，全程无需手动干预。

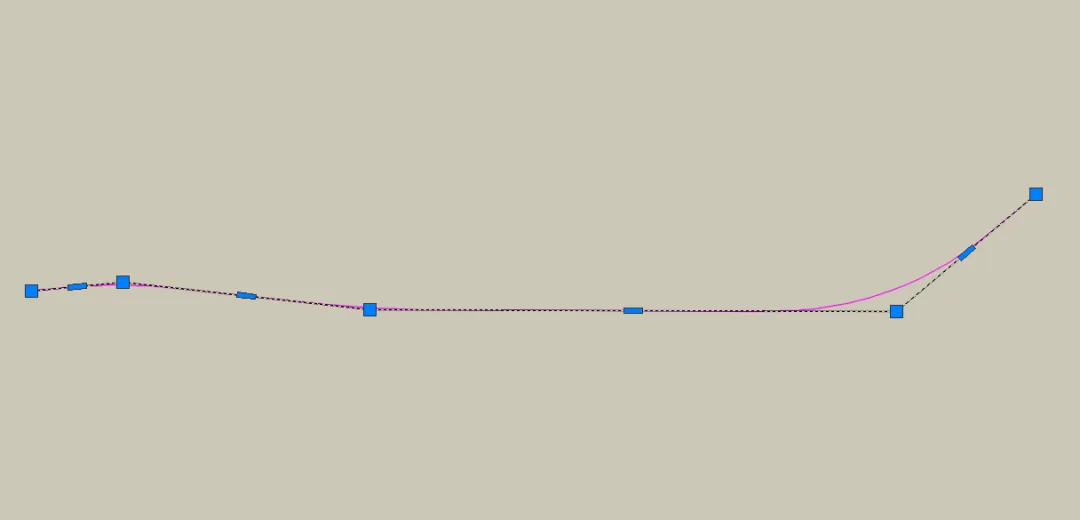

图2：绘制的中线及交点连线
欢迎大家一起交流，共同进步。
对于插件有什么建议可以私信或评论区提哦。
该款插件免费使用。
公众号回复“20260422”获取下载链接。
小伙伴们记得转发，点点大拇指
