【软件教程】手持充电产品——建模思路讲解!(内附视频教学)

模型源文件

本期建模讲解教程福利

扫码添加大骏老师

凭转发截图领取本期教程模型福利

以下是简要的步骤讲解

更多详细讲解请移步至

👉bilibili卓尔谟南京中心同名账号观看视频教学哦！

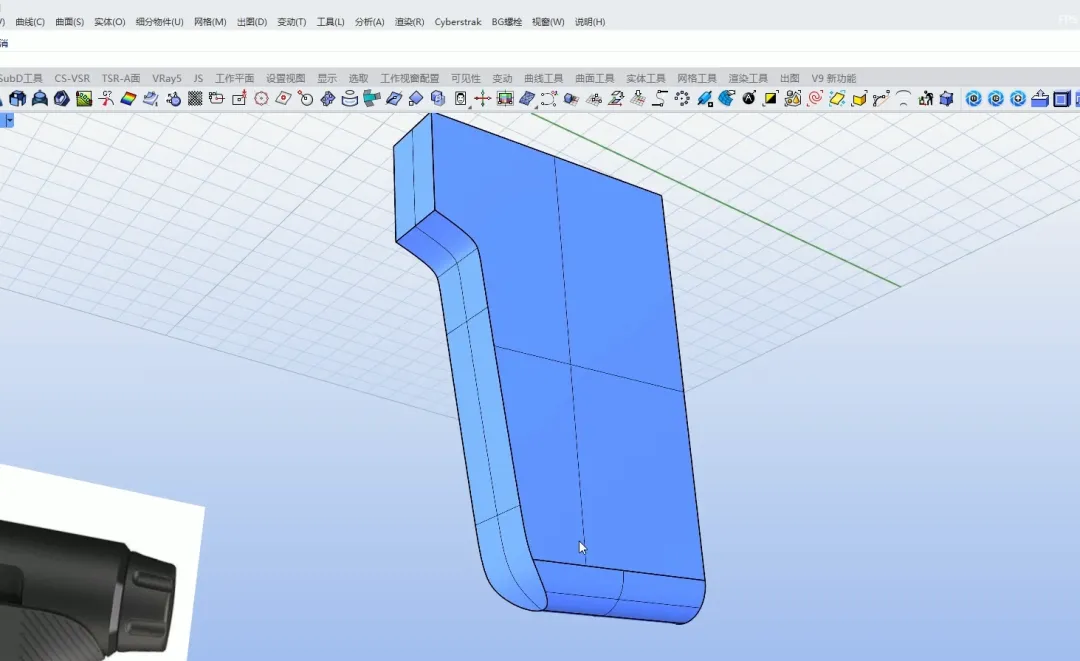

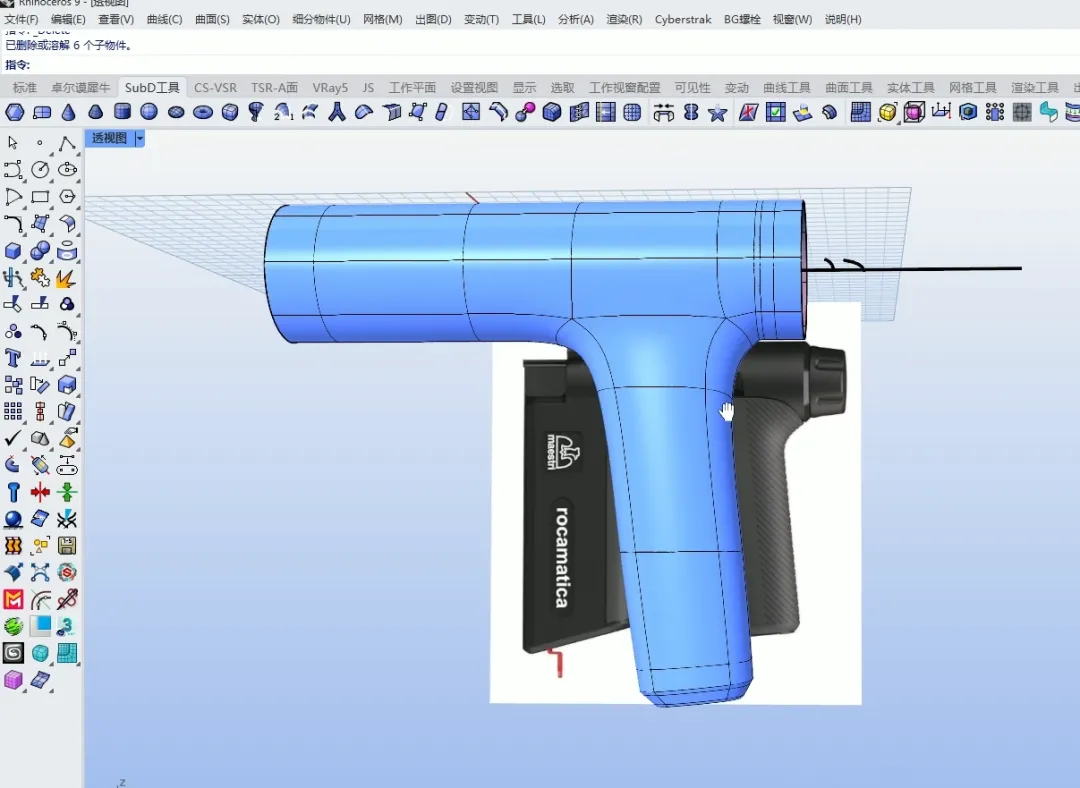

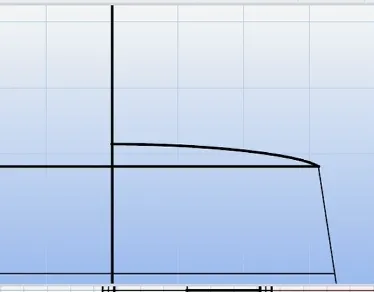

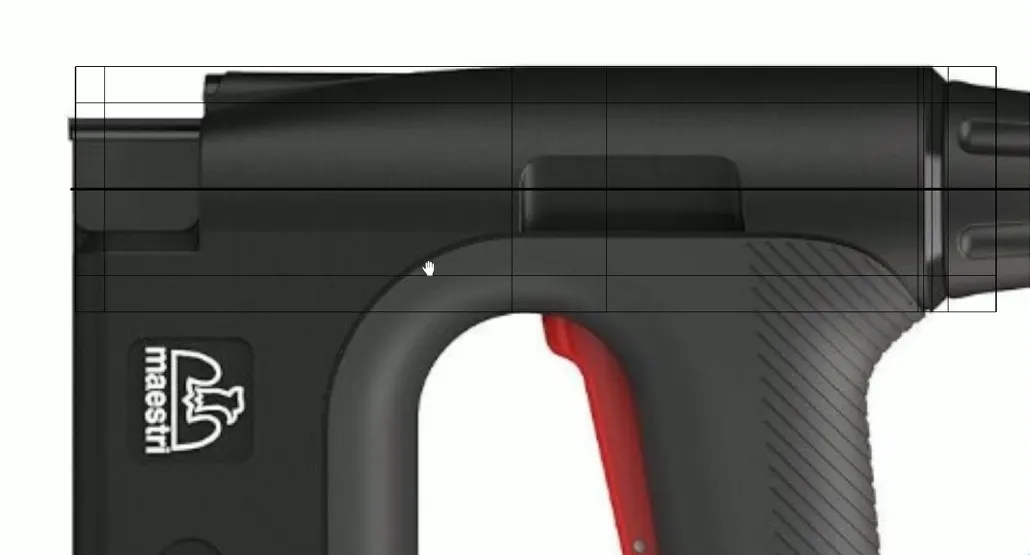

1、首先画出一个梯形圆柱讲外面一端按住ctrl + shift删除。

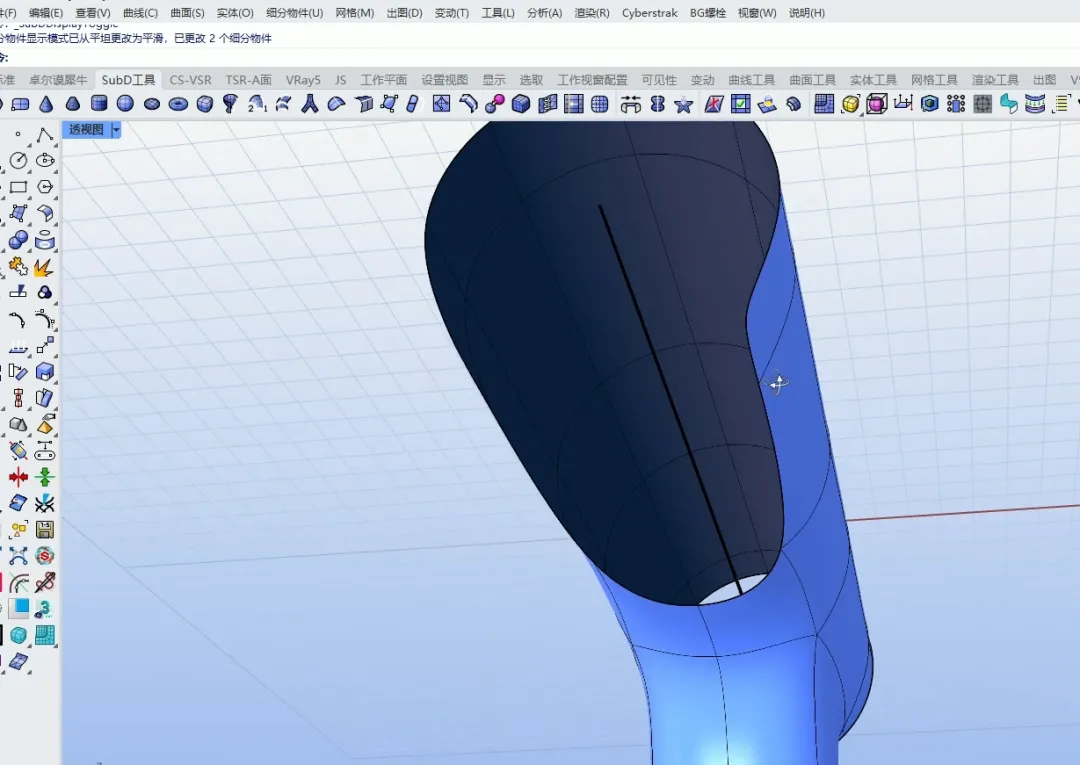

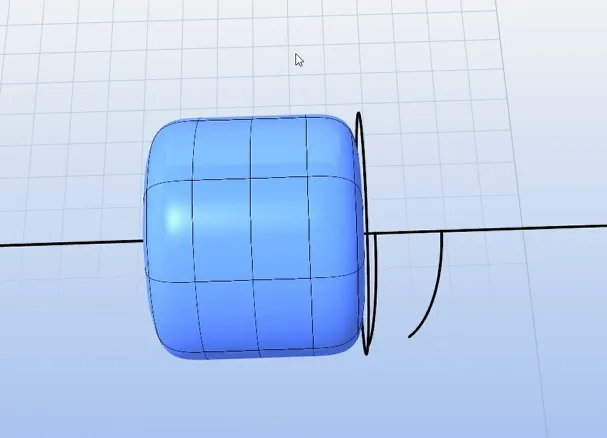

2、直接将物件拖动拉伸并且双击边缘，按住ctrl＋shift向中间基础曲面再像上拉，调整曲面斜度大小，或者我们去做复制边缘线缩小，再放样也是可以的得到的曲线进行放样与曲面加盖指令做成实体。

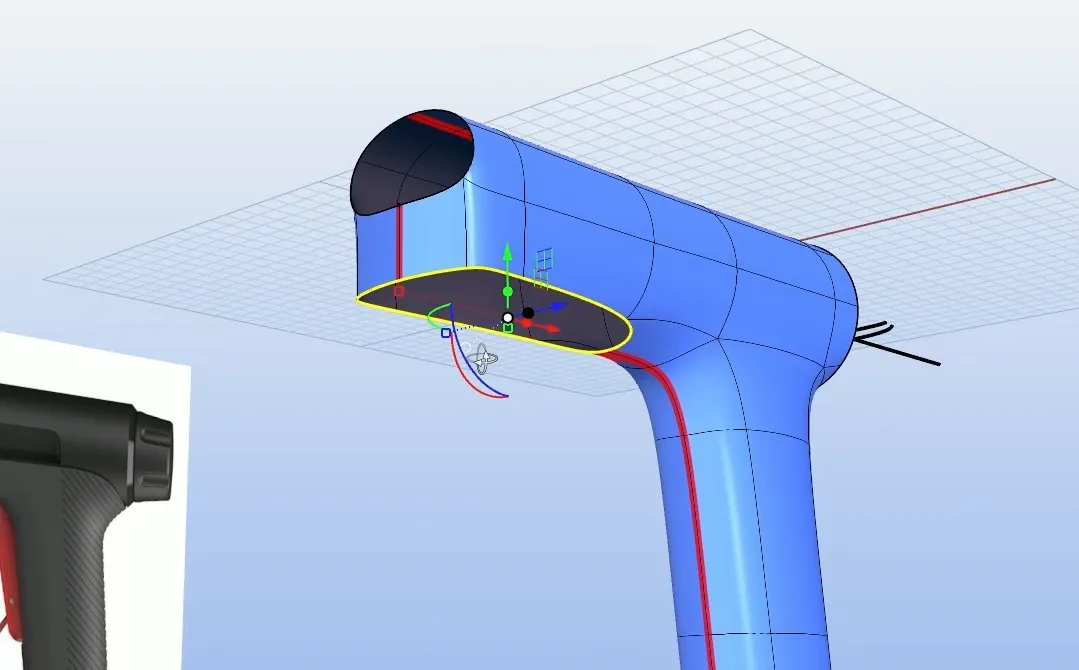

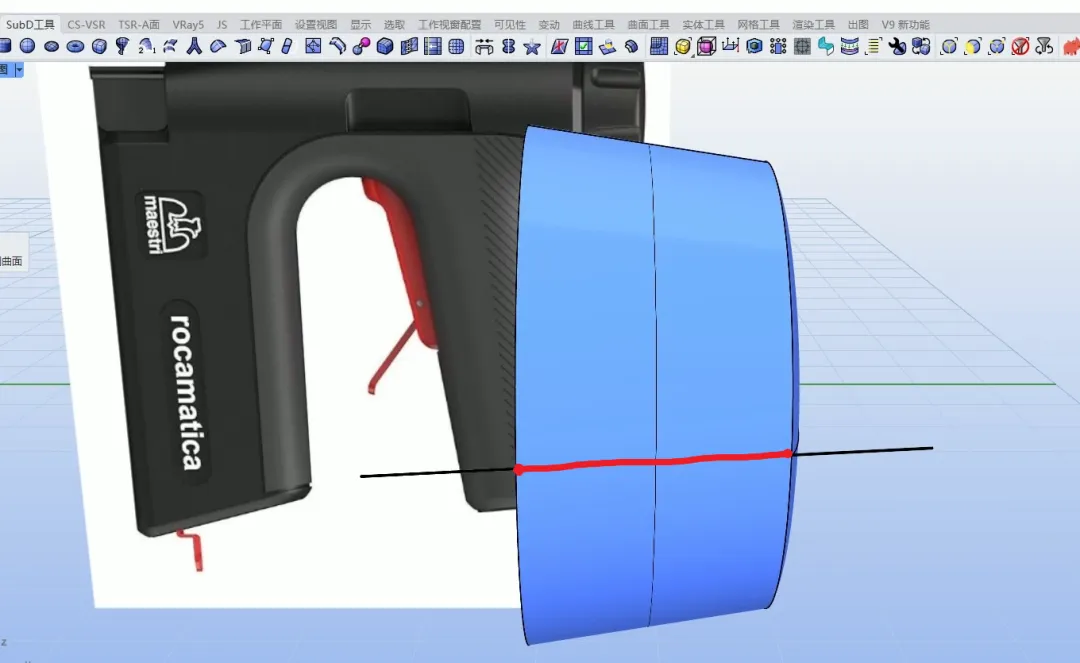

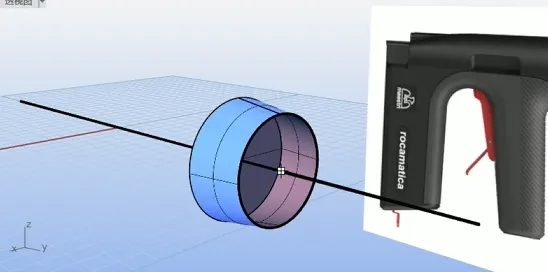

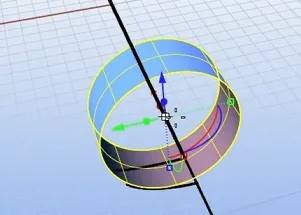

3、再到中央做一个圆柱出来，然后将两端删除，变成一个空心圆管

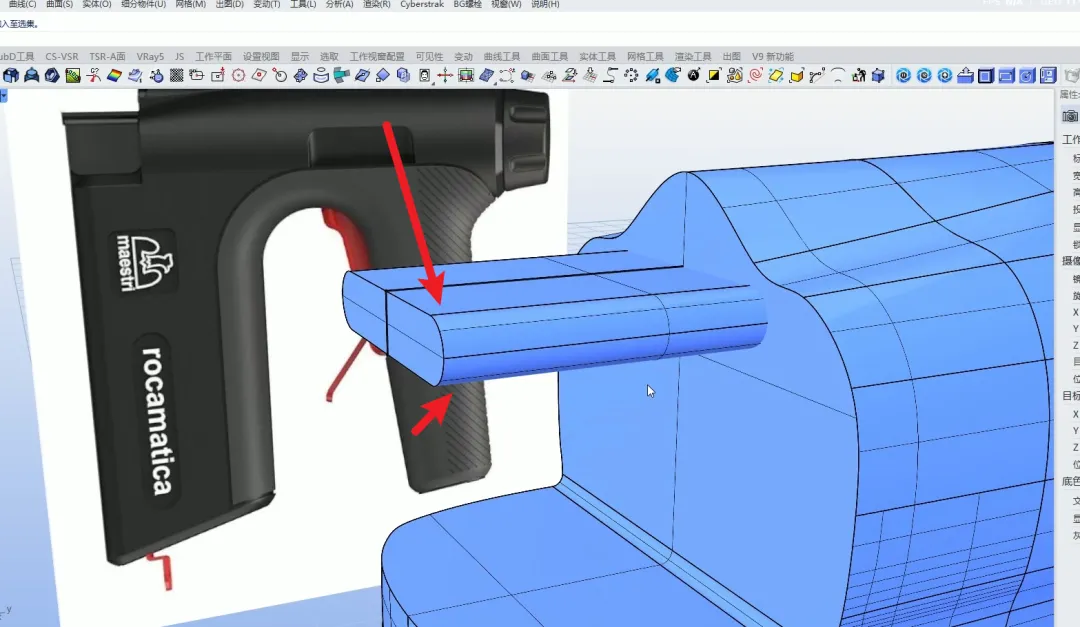

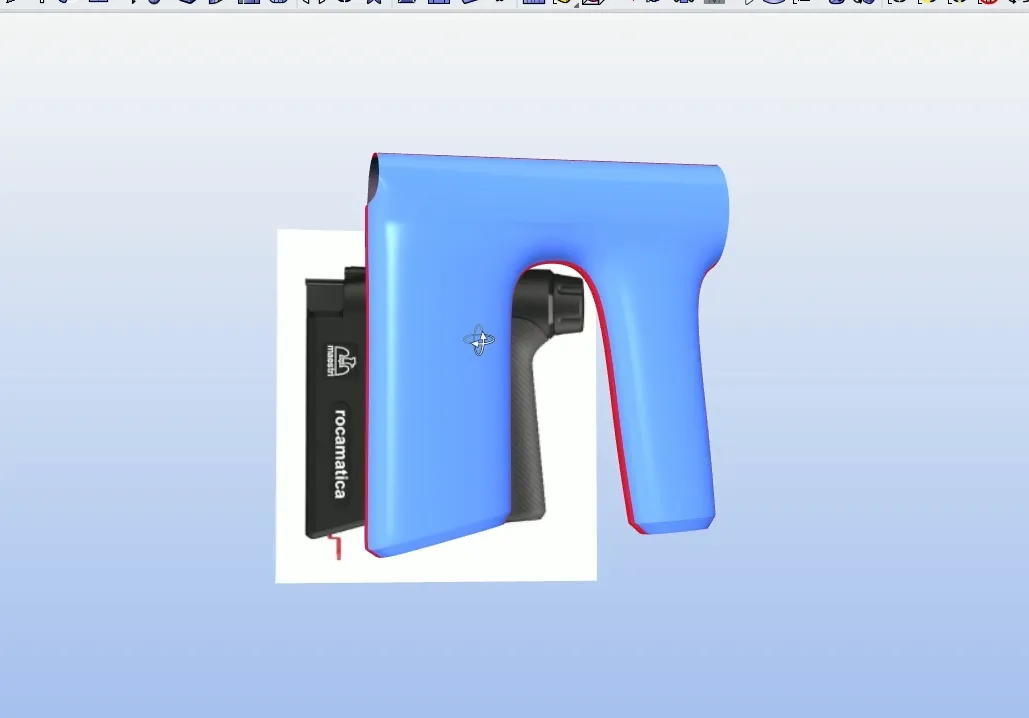

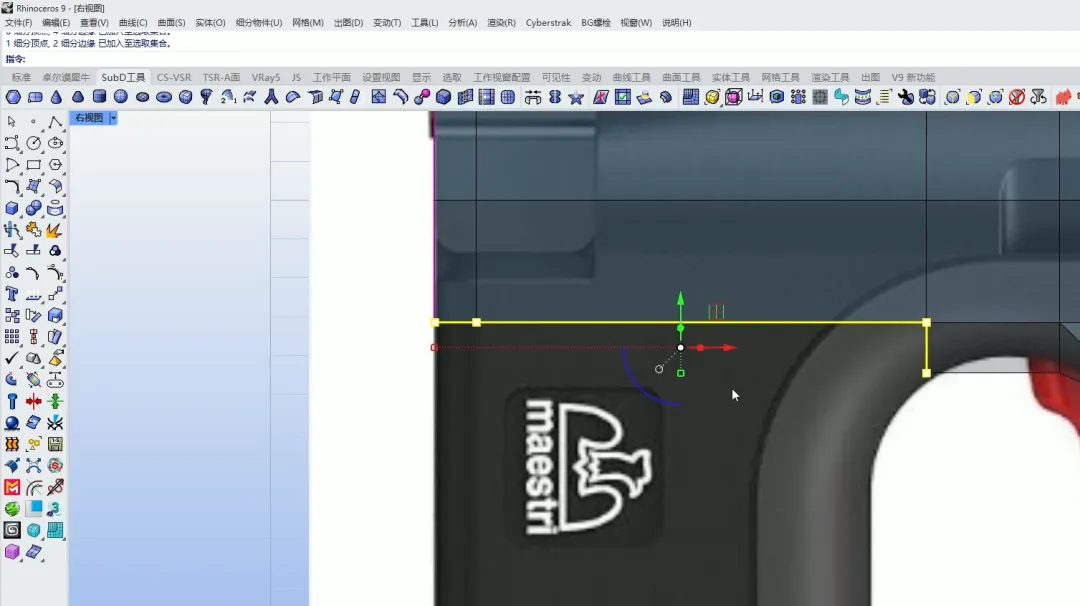

4、在右视图拉伸到另一端端点，从握手部分从右向左选中底部并删除

5、选中一圈边缘向下拉伸，这里注意调整对其位置用缩放操作的时候不要按住shift因为两侧不需要缩小我们只需要缩小前后两边就可以了，一直拉到最下方

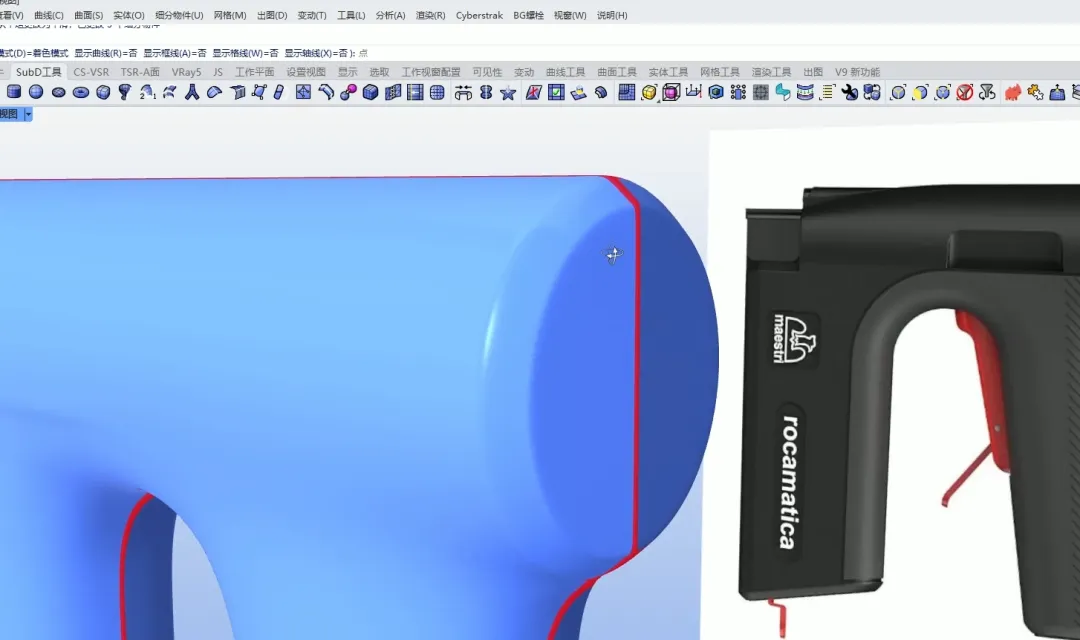

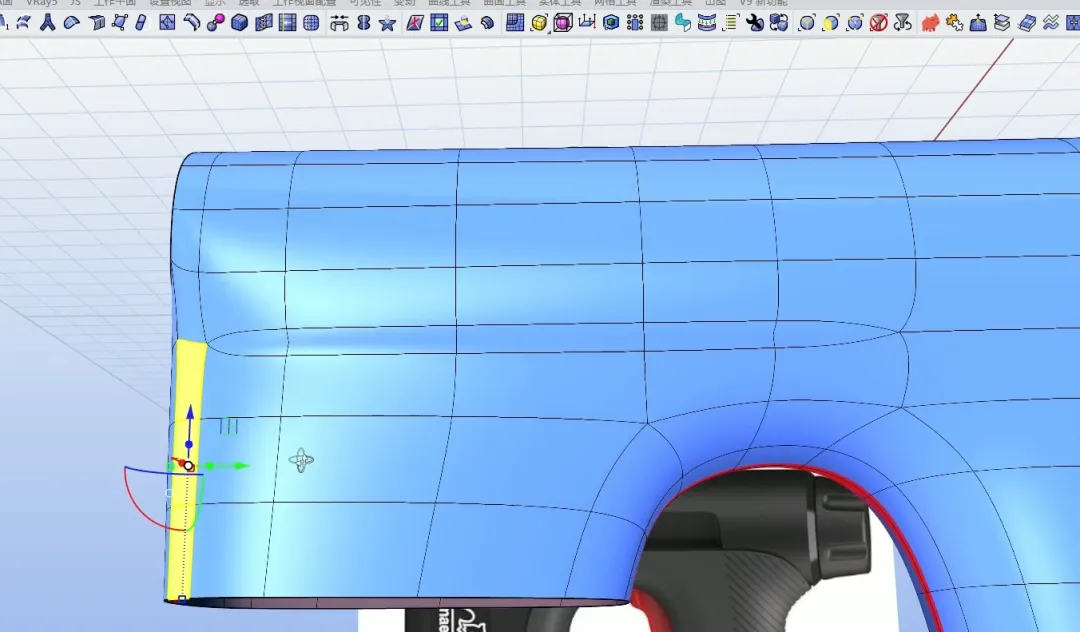

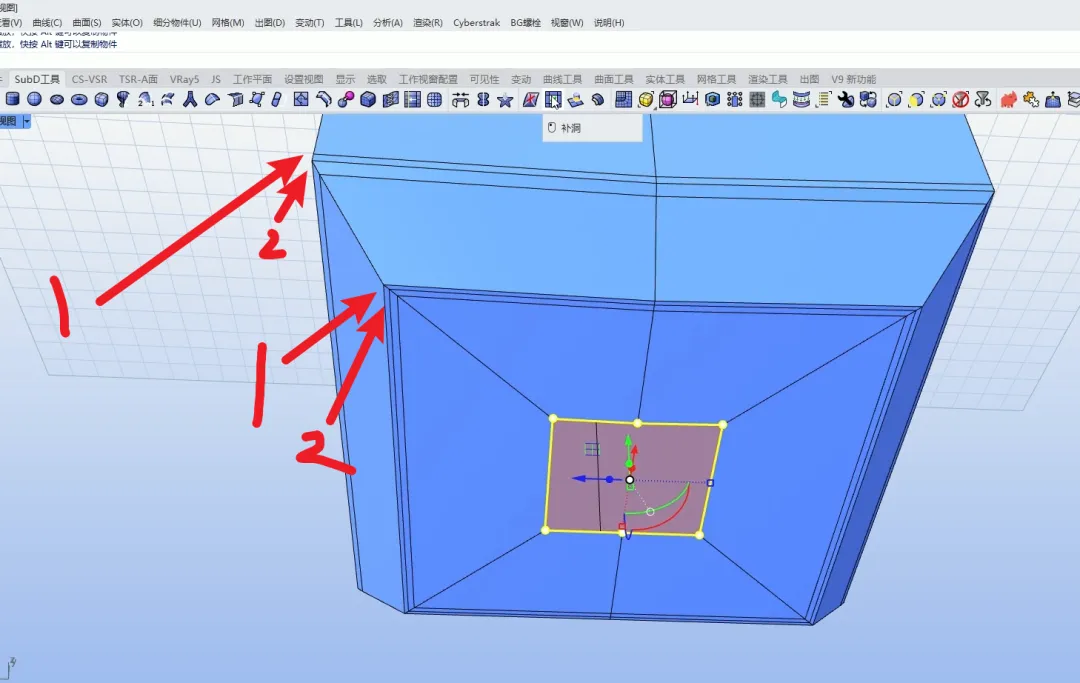

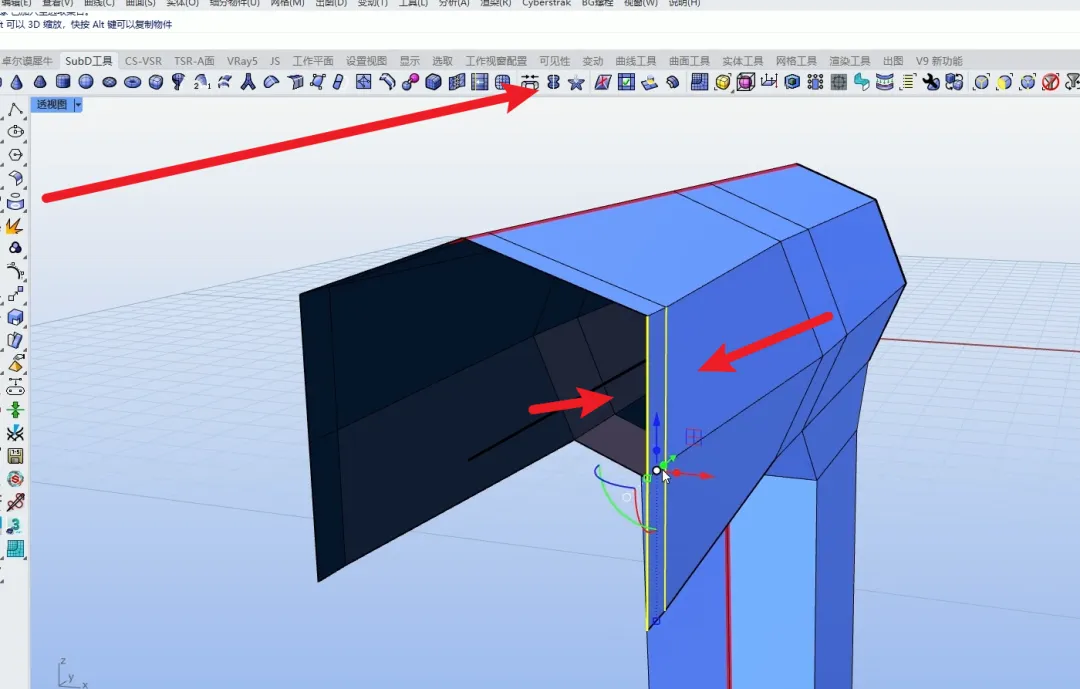

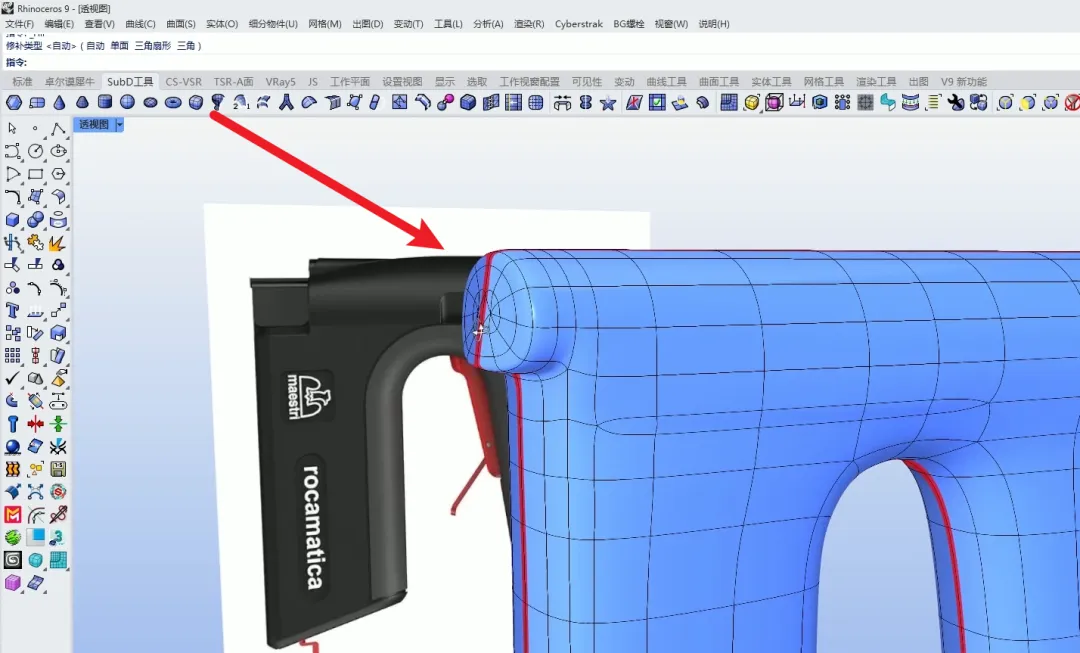

6、再进行卡边挤出两层做出圆角，卡边的时候记得按Tab切换平坦模式，这里可以按住shift并向内挤出做补洞

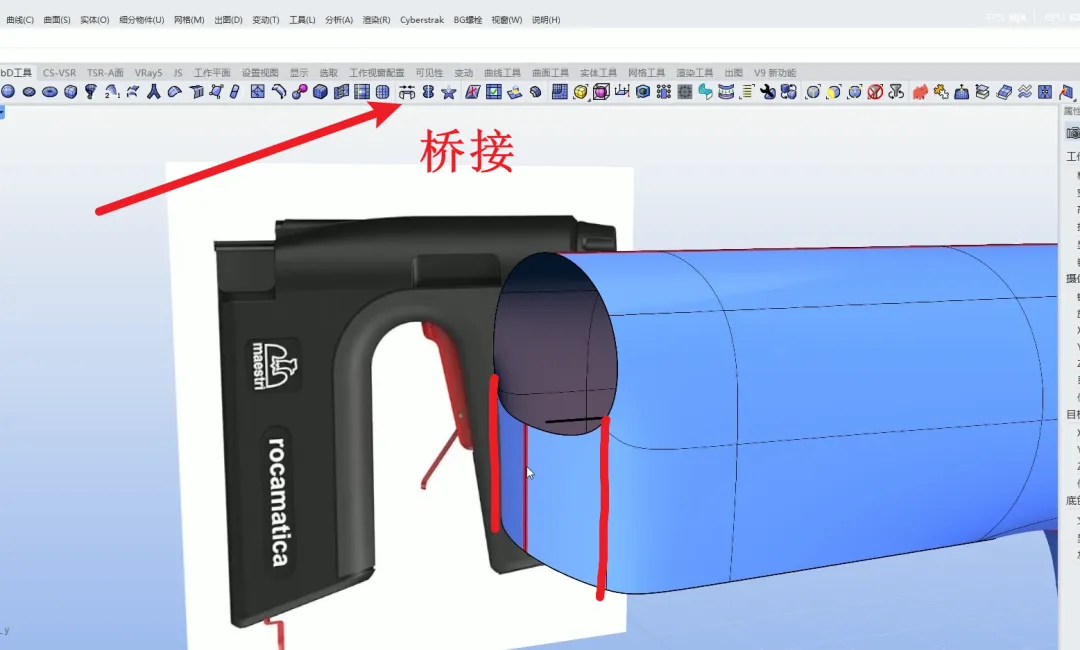

7、然后我们把前面部分同样做出来这里要把前面部分也删除再去做桥接然后分段选2

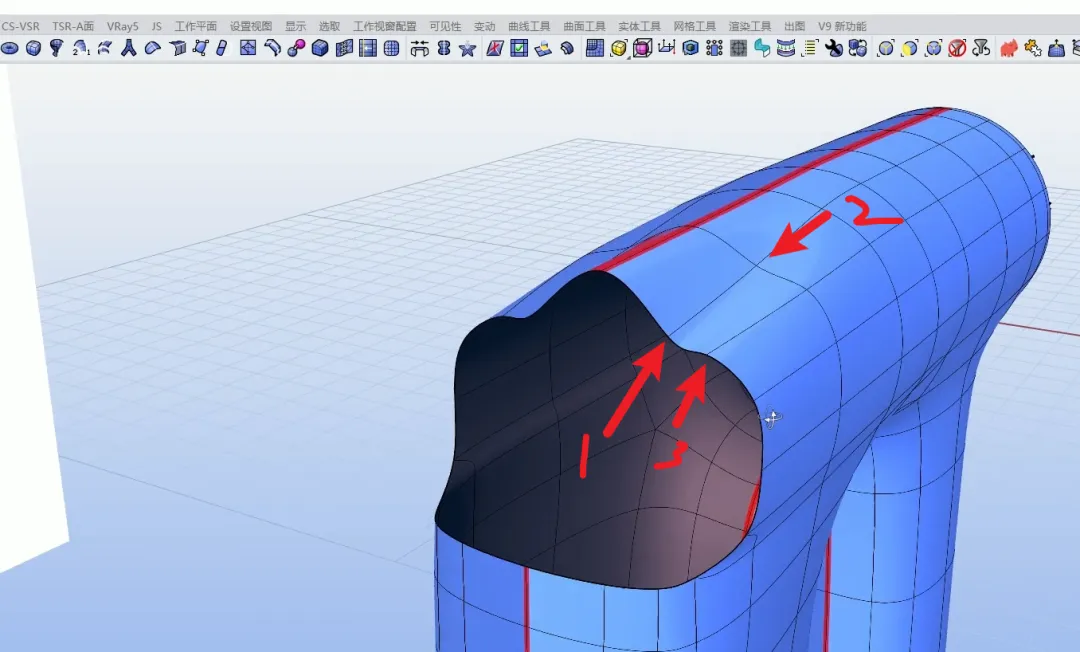

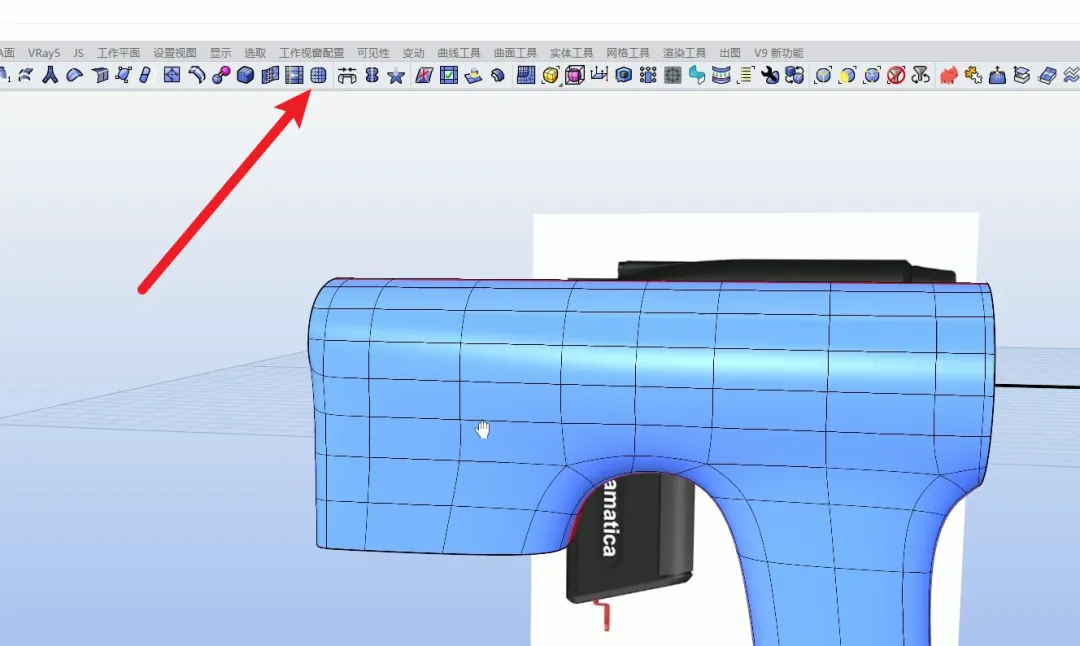

8、开启镜像将两侧的线段拍平，然后将外部两端用桥接连接起来，注意分段为2

9、向下拉伸展，并缩放让面变得短一点，方便做后面的渐消。

10、细分工具多家一次细分

11、插入点，多加一层线做渐消。

12、向内移动做出高低差

13、再次拉伸和后方手柄一样做拉伸和补洞。

14、接下来我们做尾部一样的还是拉伸缩放和补洞

15、将前端做拉伸缩放补洞使其封闭起来变为一个封闭的实体

16、第一第二点向下移动，第三点向上移动调整走势

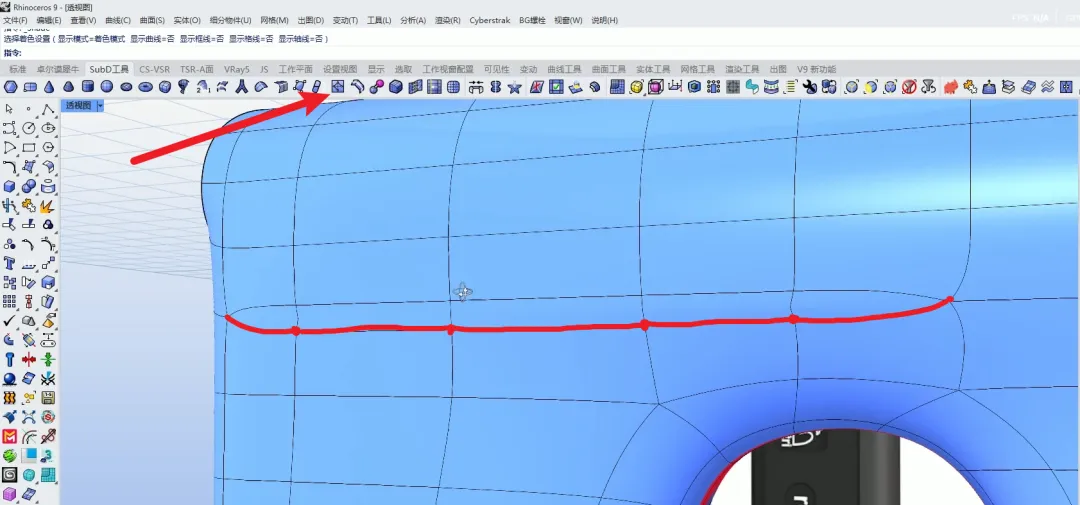

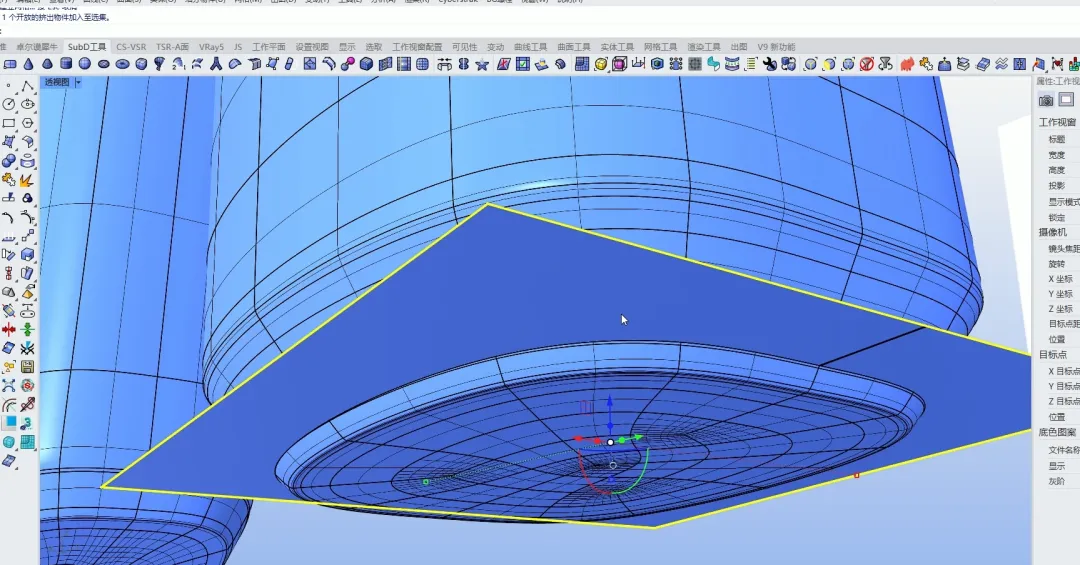

17、画出圆角垂直线段拉伸做布尔运算分割。

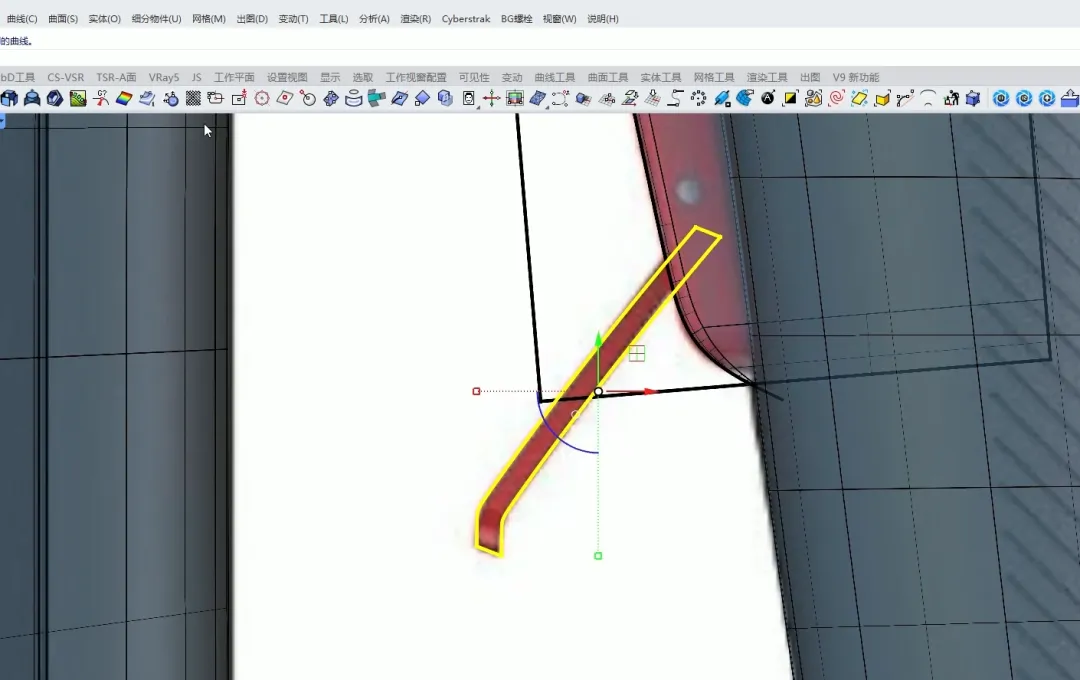

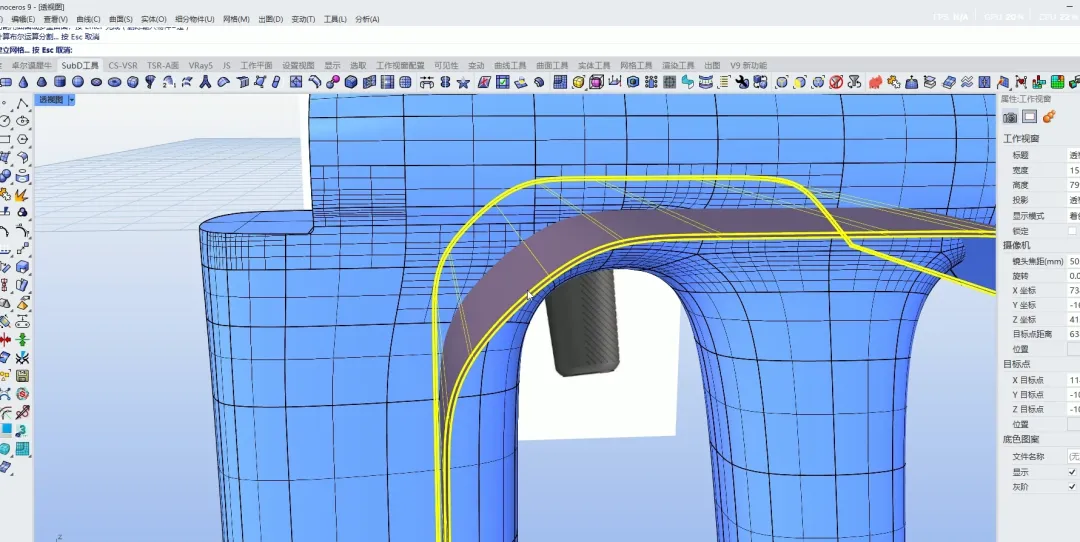

18、侧视图画直线做拉伸然后布尔运算分割，做出材质区分分模线。

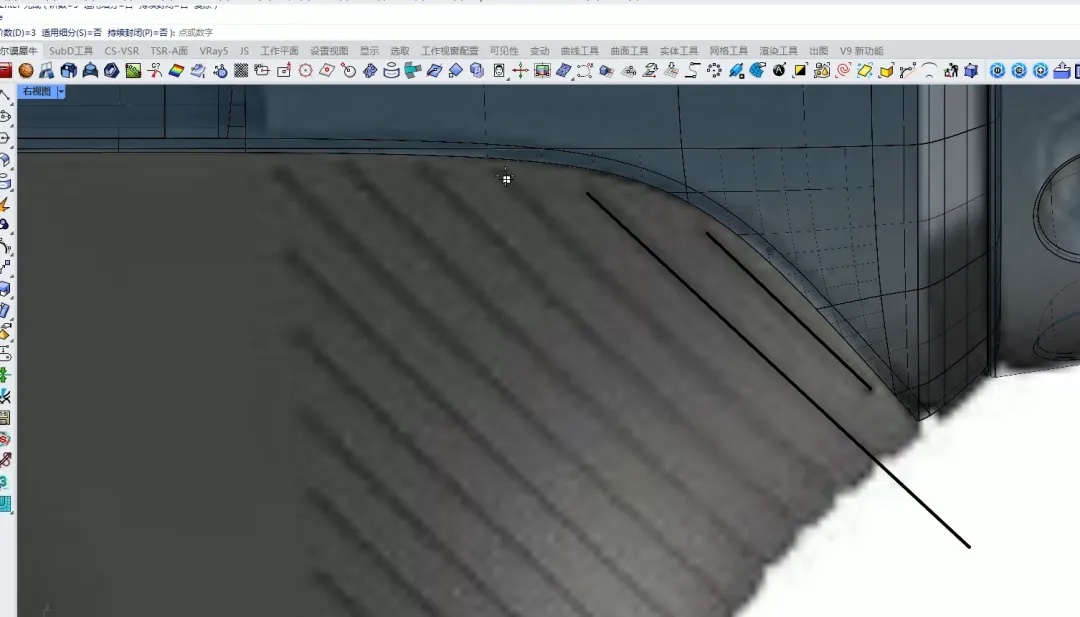

19、外侧面也是一样的画线做分模线，这里做两条来，布尔运算分割。

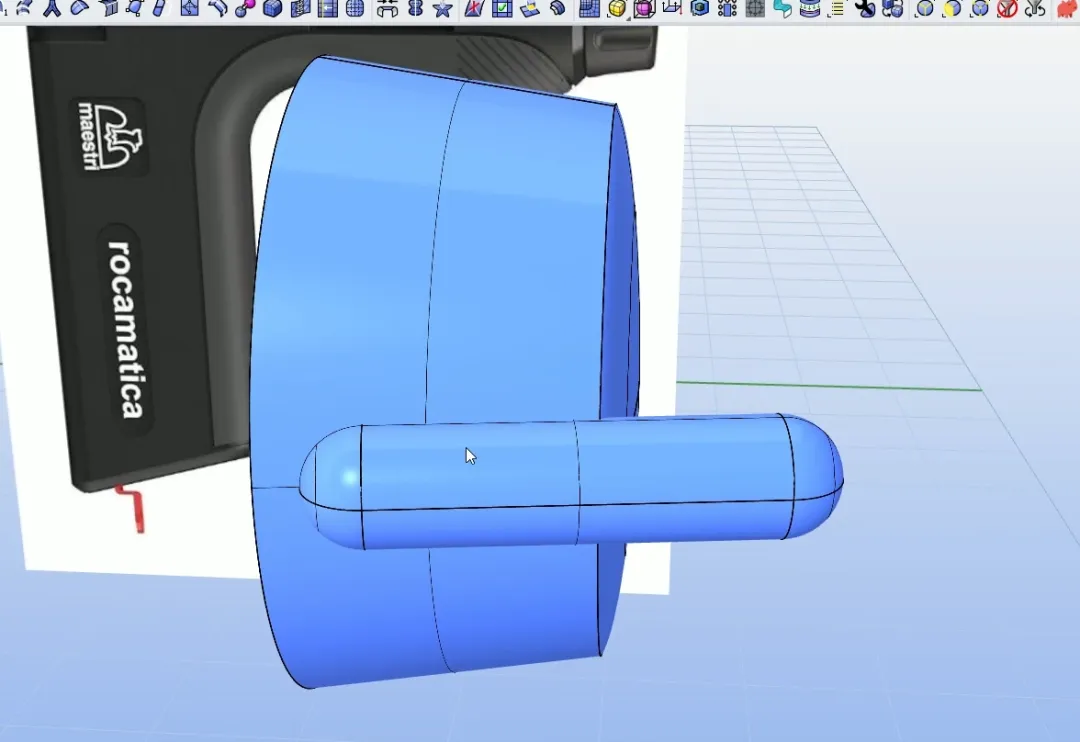

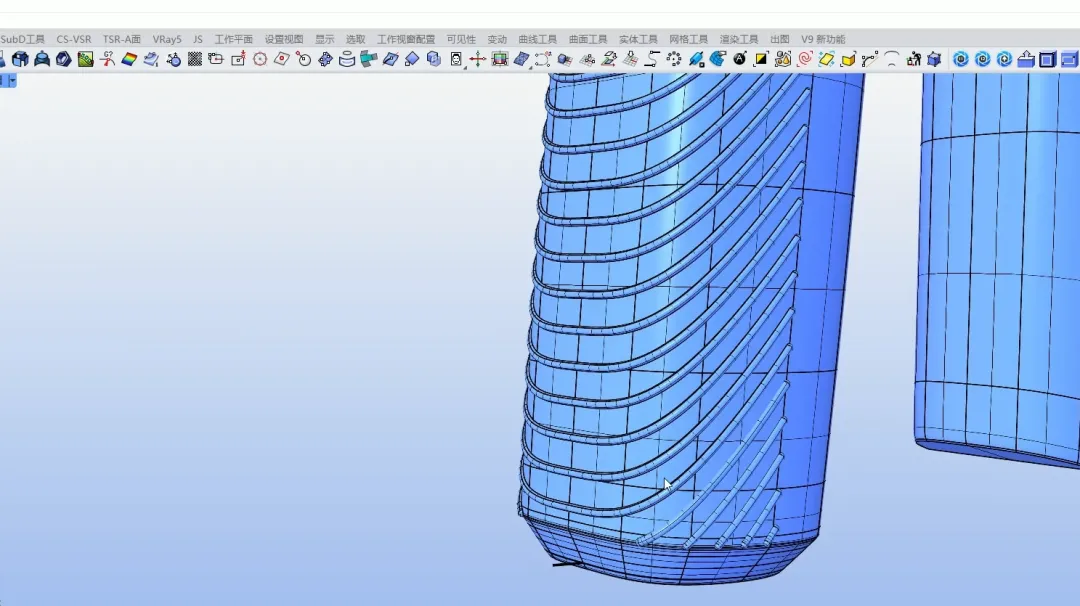

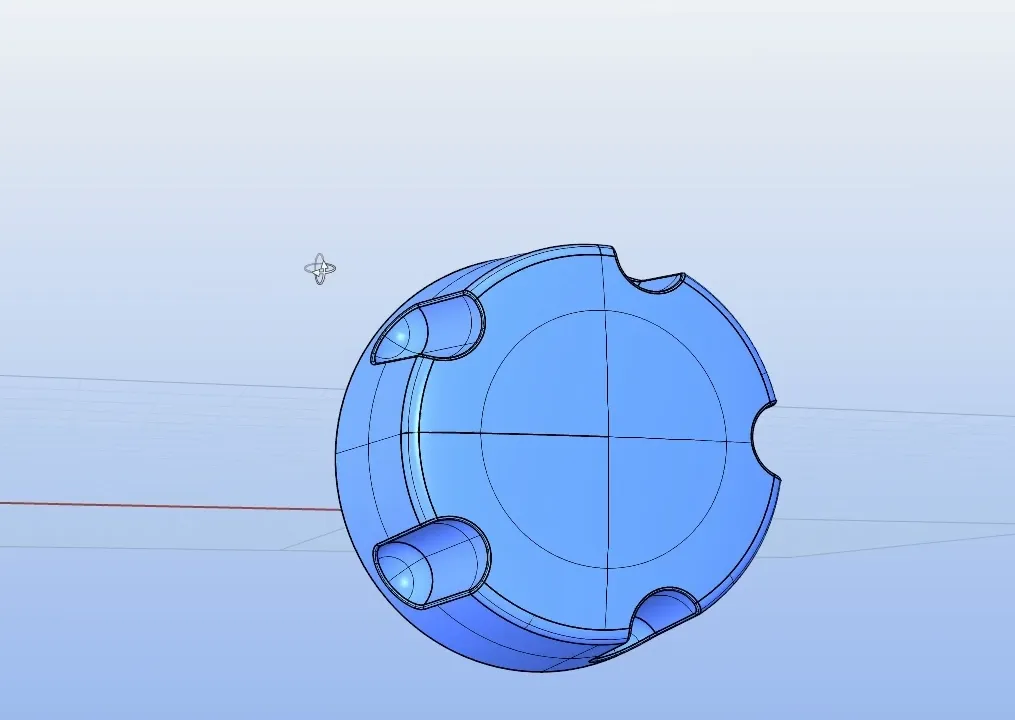

20、复制这根边缘线然后三轴缩放，变长之后找到相应的距离，做圆管然后环形阵列圆管再做旋转，再做布尔运算差集。

21、侧边直接用一个圆角矩形靠近去布尔运算差集就完成啦

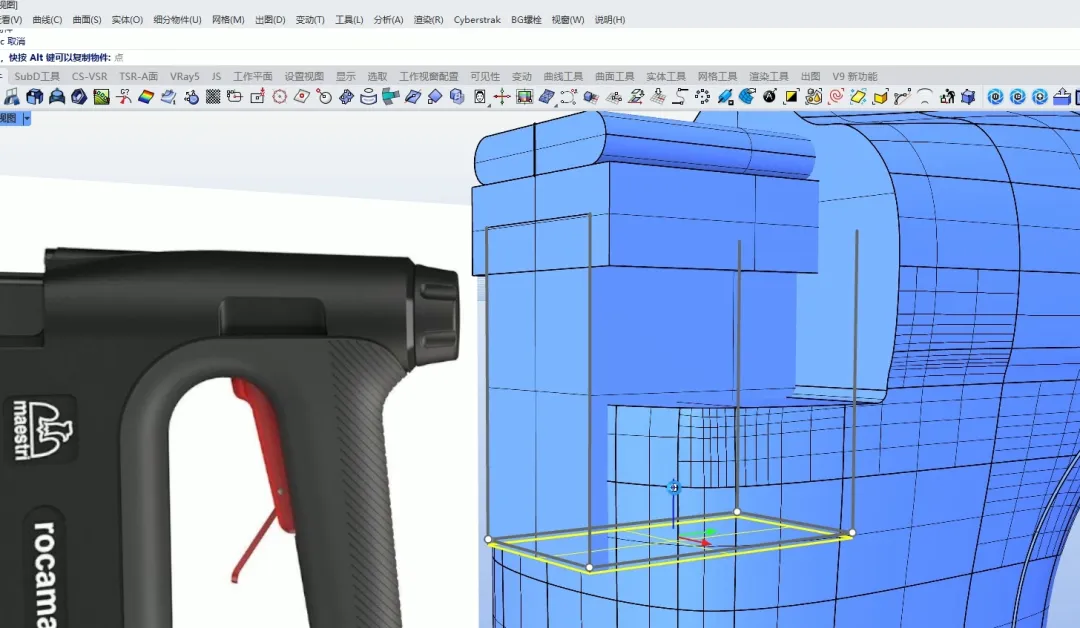

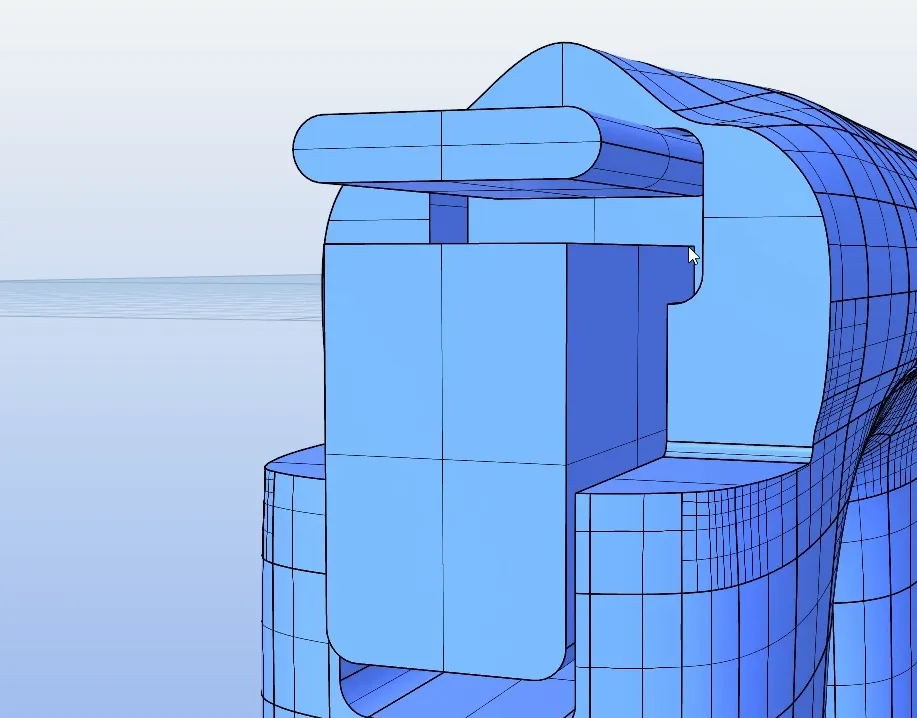

22、拉伸出来一个长方体然后我们用插件中的一键倒满角去做圆角，并且将下面的平面复制拉伸然后做下半部分结构，另外要记得两个组件要备份哦后面挖草=槽用。

23、将下半部分做圆角并完成布尔运算做出凹槽来。然后将两个组件布尔运算联集到一起剩下的就是圆角啦

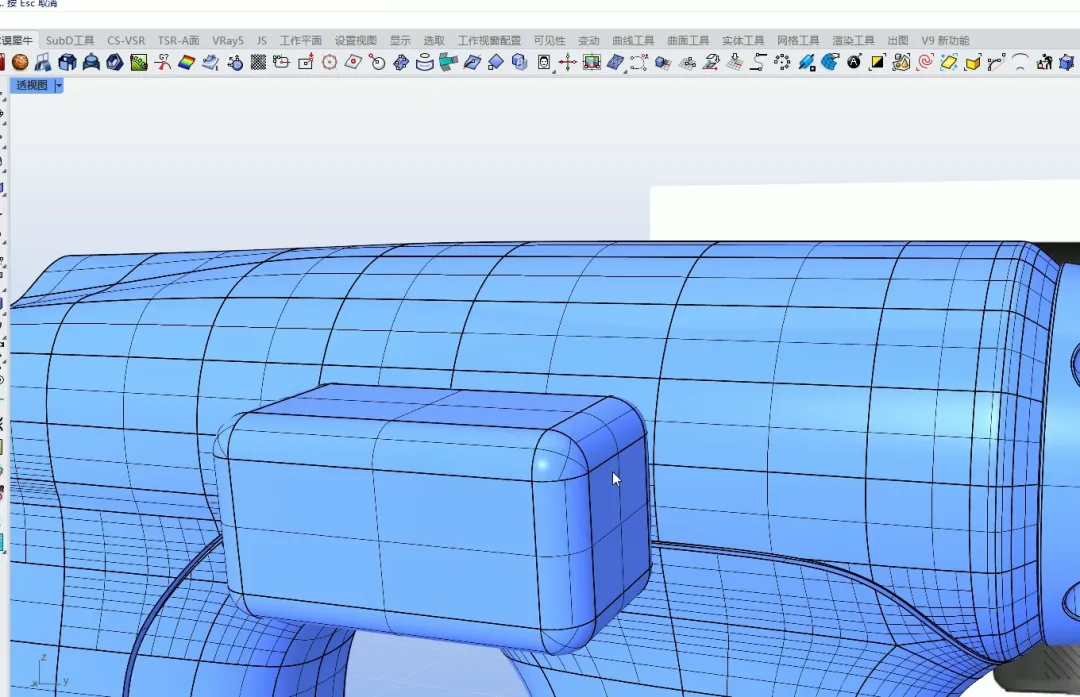

24、然后我们做开关部分首先我们要先做一个长方体再从侧面切出造型这里注意要用到倒满角，

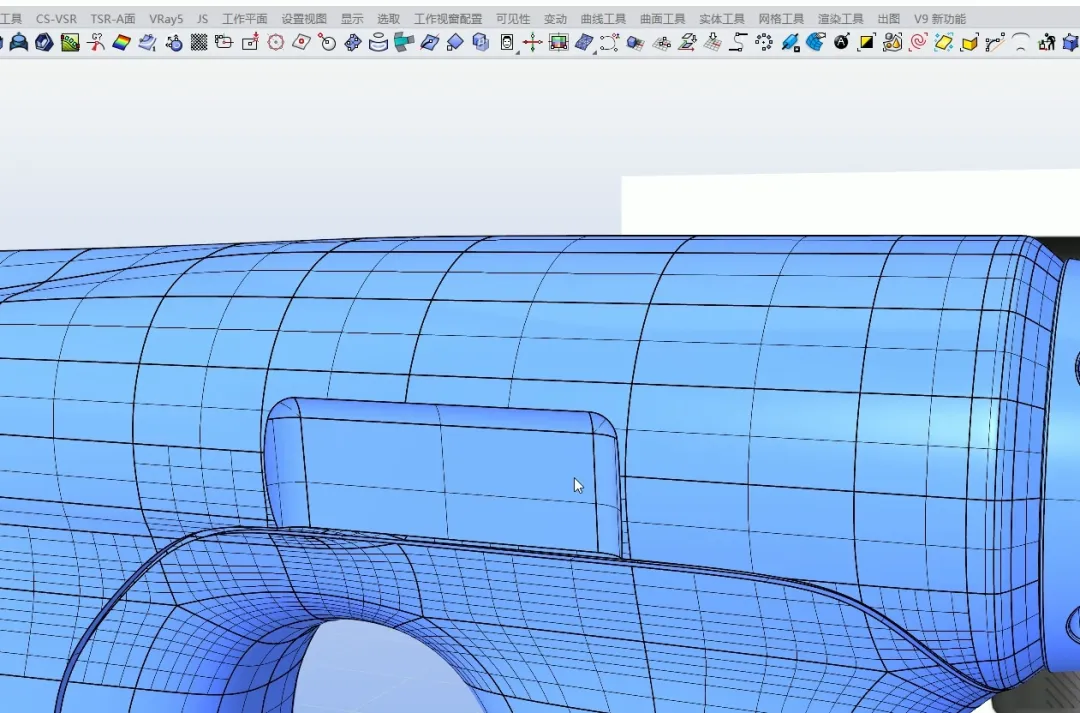

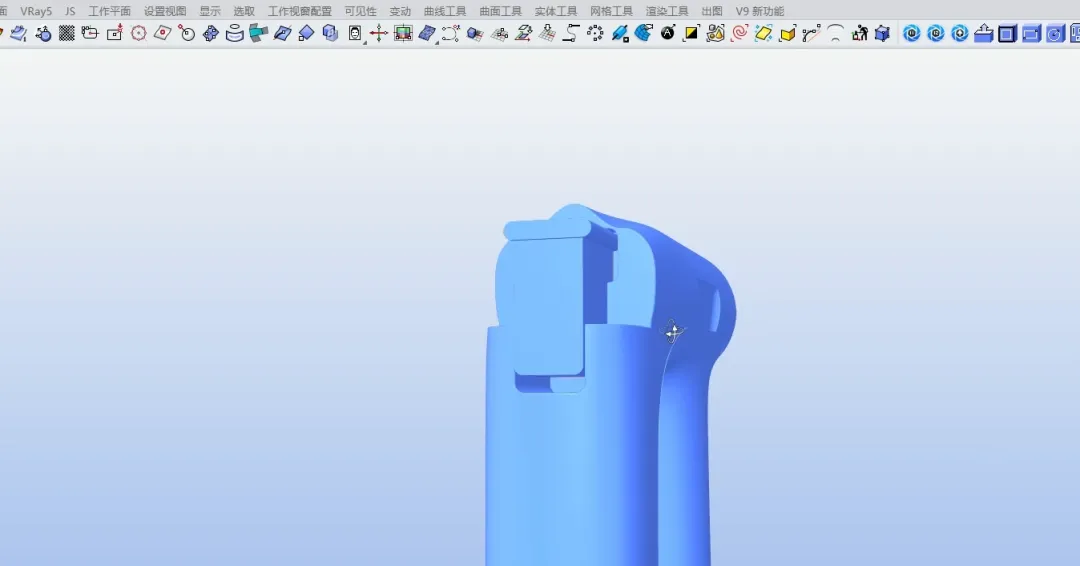

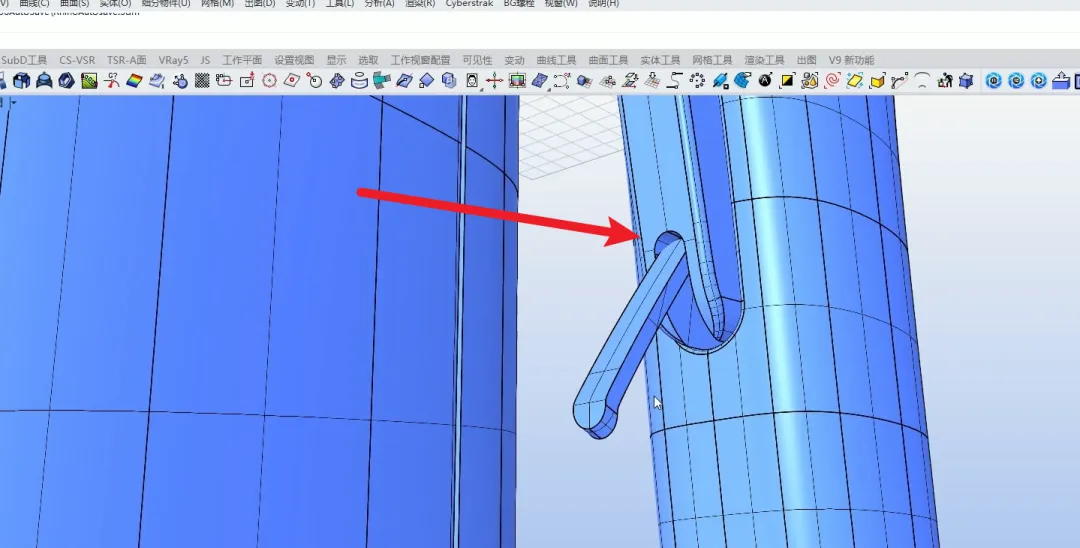

25、从侧方做出保险栓造型并拉伸和圆角然后要给保险留出空间来所以要掏个洞

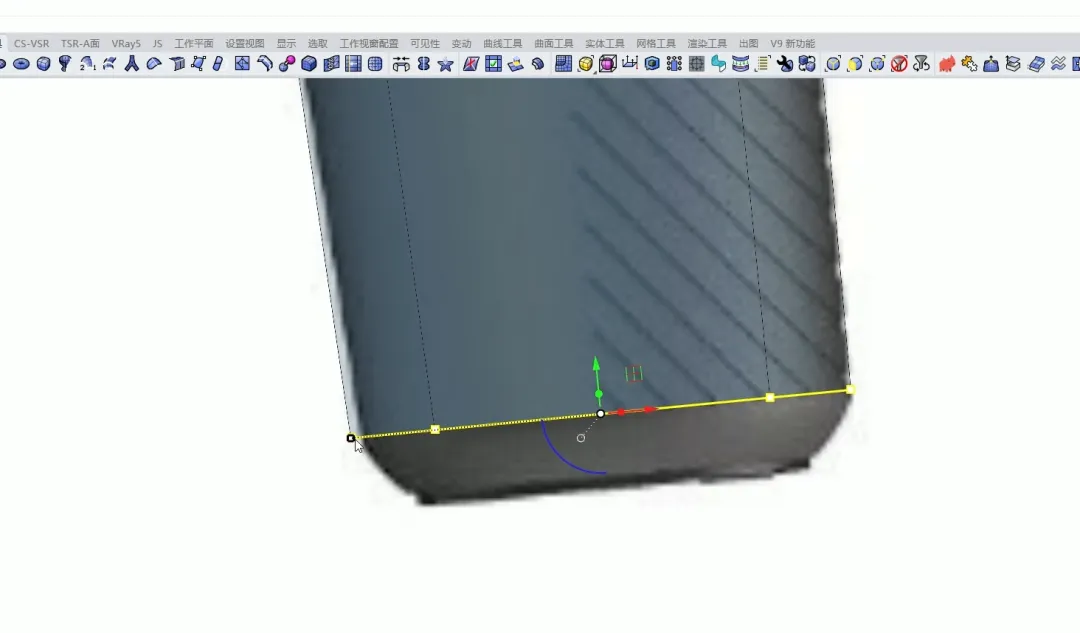

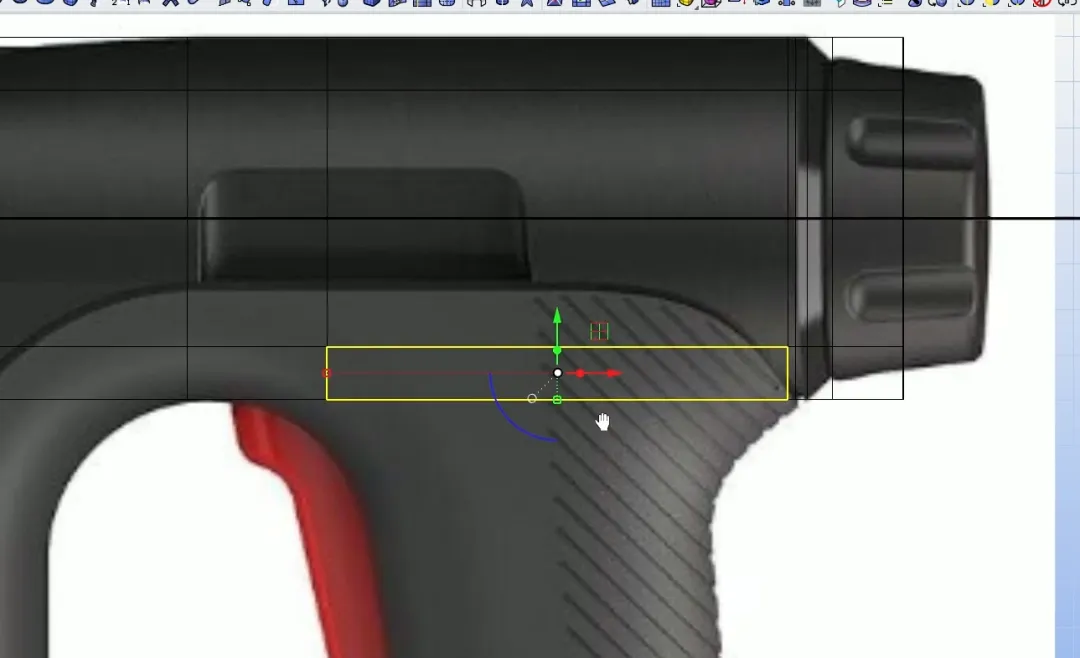

26、我们来做最后的花纹，这一段我们沿着造型去画线然后投影在曲面上再做布尔运差集做出凹槽花纹，画线的时候平行状态可以用直线阵列工具

27、圆管上去之后布尔运算差集

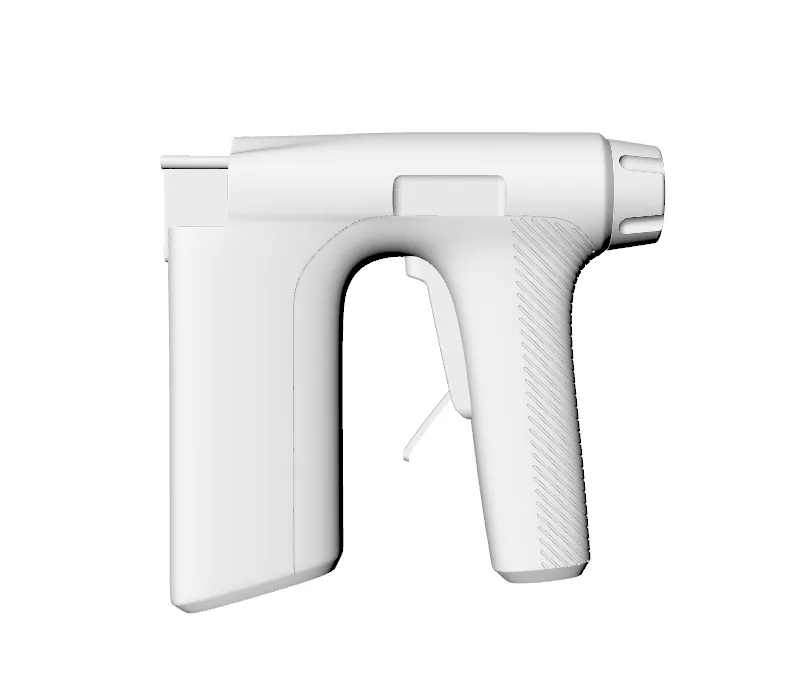

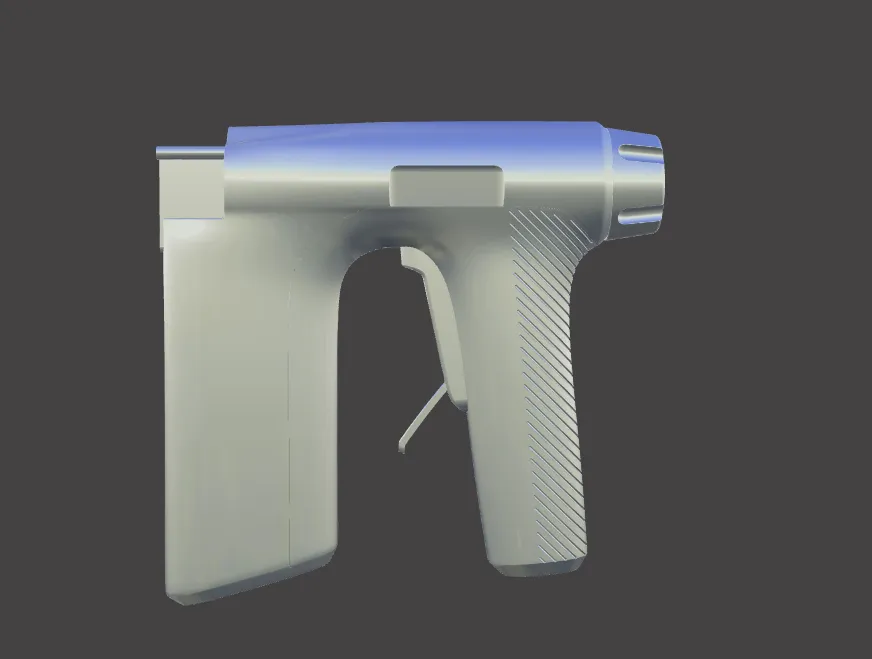

28、最后就完成啦！
