【小灰课堂】校正系数导入导出操作说明

一、软件操作——进入“校正”界面

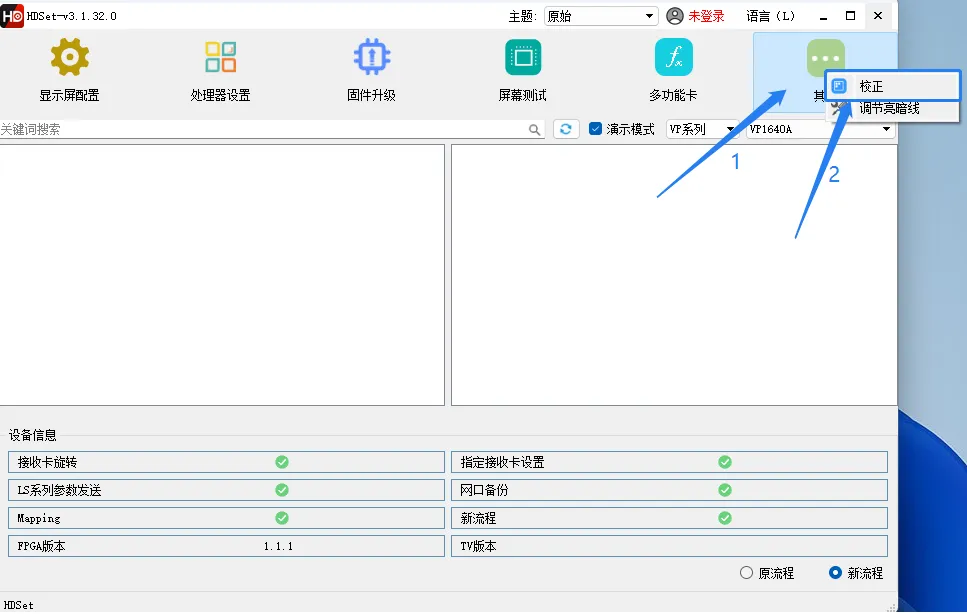

打开HDset软件，在软件首界面点击菜单栏的“其他”，进入弹出列表的“校正”界面。进入该界面会显示一个白色的模拟屏，可通过模拟屏控制进行锁定及移动。

二、软件操作——导入

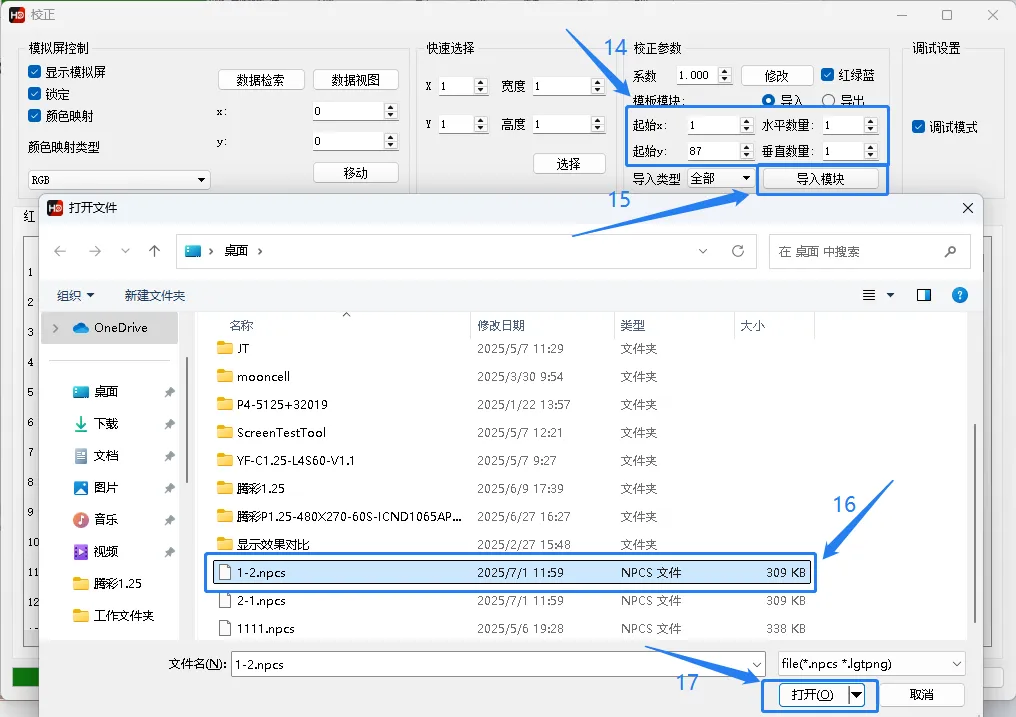

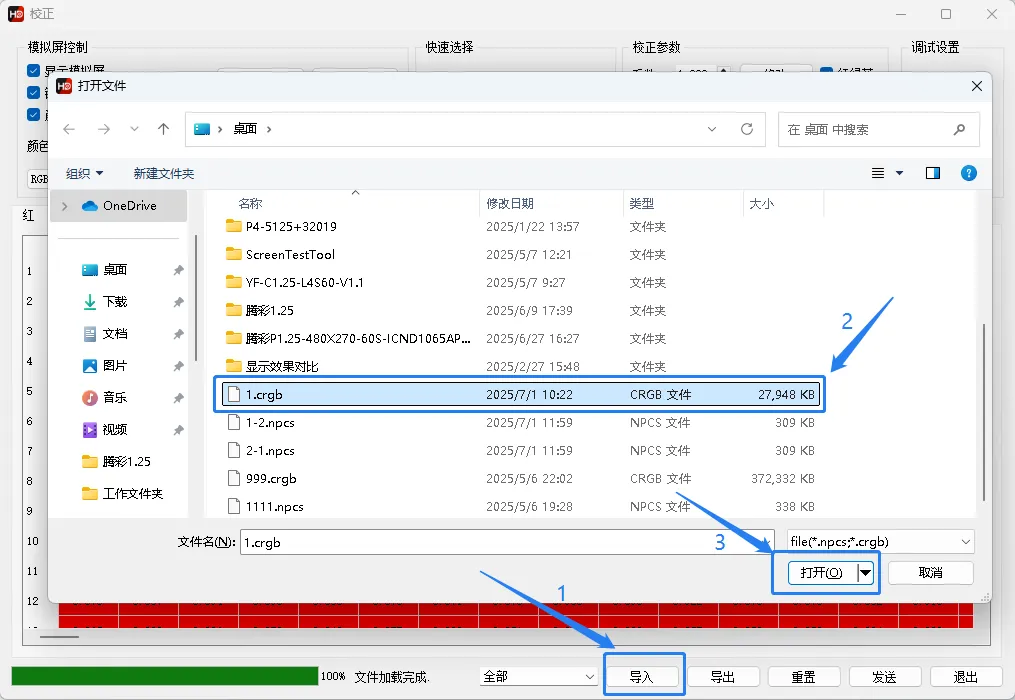

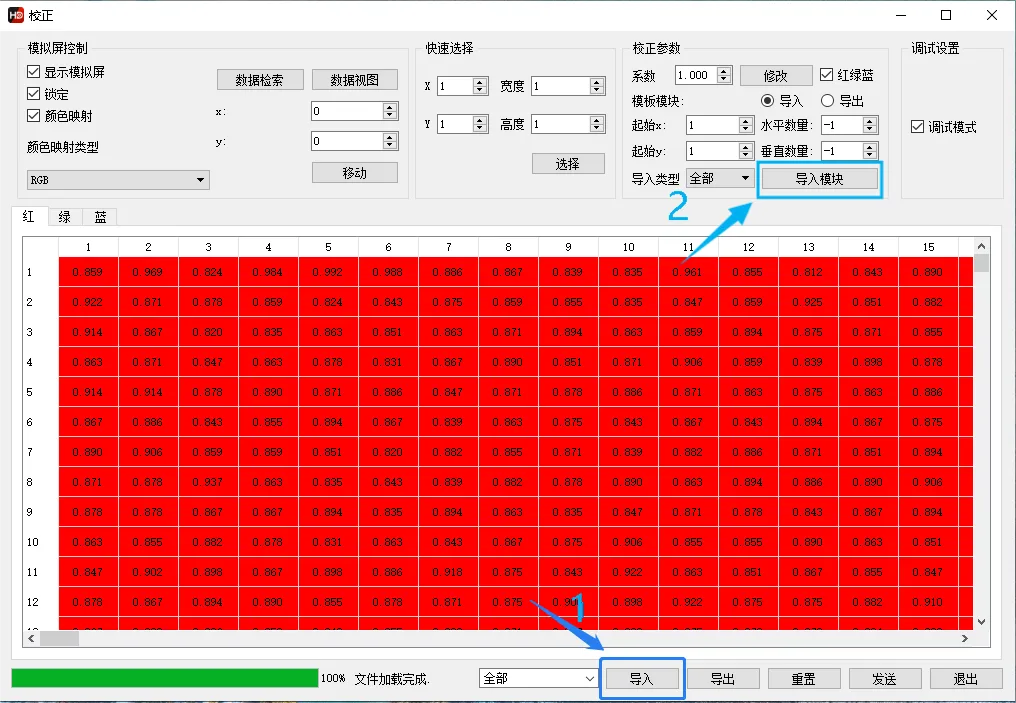

导入操作分为整屏导入和模块导入，整屏导入也可以导入模块，但模块导入不支持整屏导入；下图1导入为整屏导入，下图2导入为模块导入；模组导入时需修改导入起始坐标（x,y）和数量（水平数量,垂直数量）。

注：坐标起始为（1,1）,需注意填写导入起始坐标的准确性；水平/垂直数量为-1替换全部宽度/高度上的，当整屏宽度/高度不能整除导入模块宽度/高度时会提示无法切割。

三、软件操作——导出

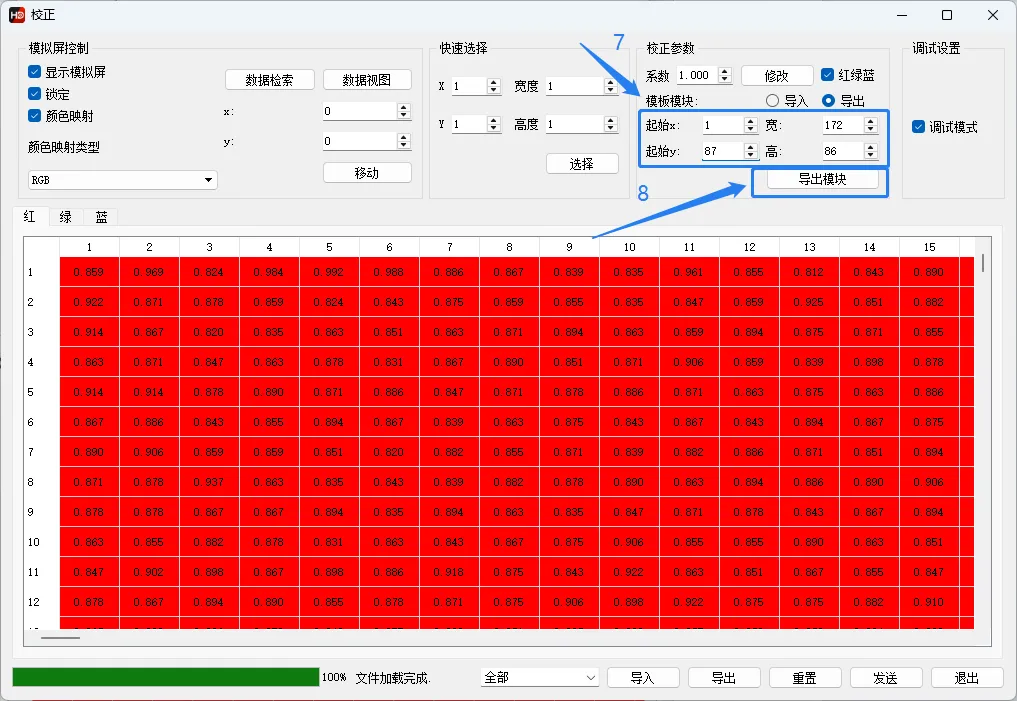

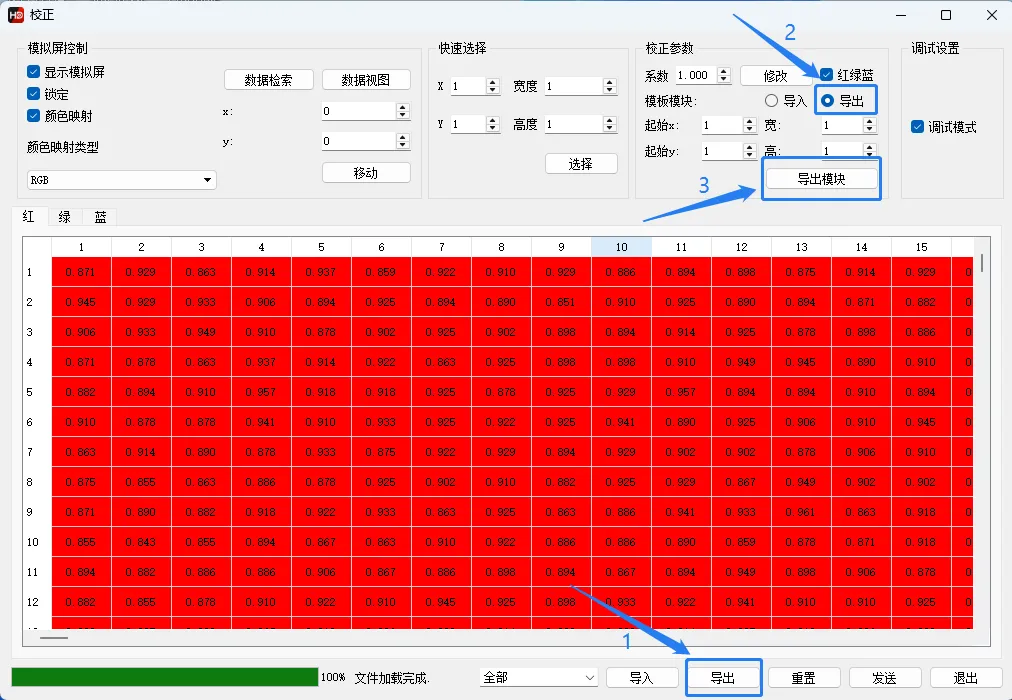

导出操作分为整屏导出和模块导出，不管是整屏导出还是模块导出都会以*.npcs格式导出，压缩文件存储大小；下图1导出为整屏导出，下图3导出为模块导出；模组导出时需修改导出起始坐标（x,y）和点数（宽,高）。

注：坐标起始为（1,1）,需注意填写导出起始坐标的准确性。

四、软件操作——举例说明

P1.86广告机整屏2宽12高，有校正好的校正数据文件，将1-2模组和2-1模组调换位置，软件调换校正数据做个举例说明。

1.导入校正好的整屏校正数据文件；

2.导出1-2模块数据文件（注：导出时可以使用快速选择定位到导出起始位置查看数据，然后再将导出文件导入一下作对比查看导出数据是否有误。）；

3.导出2-1模块数据文件；

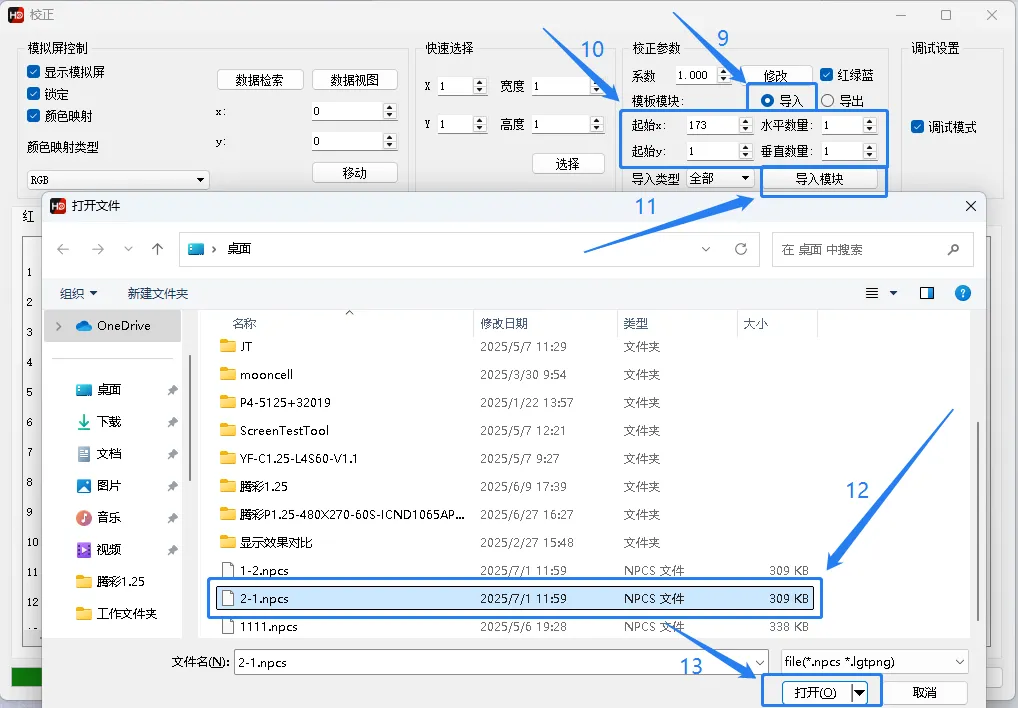

4.将2-1模块数据导入替换1-2模块数据；

5.将1-2模块数据导入替换2-1模块数据。

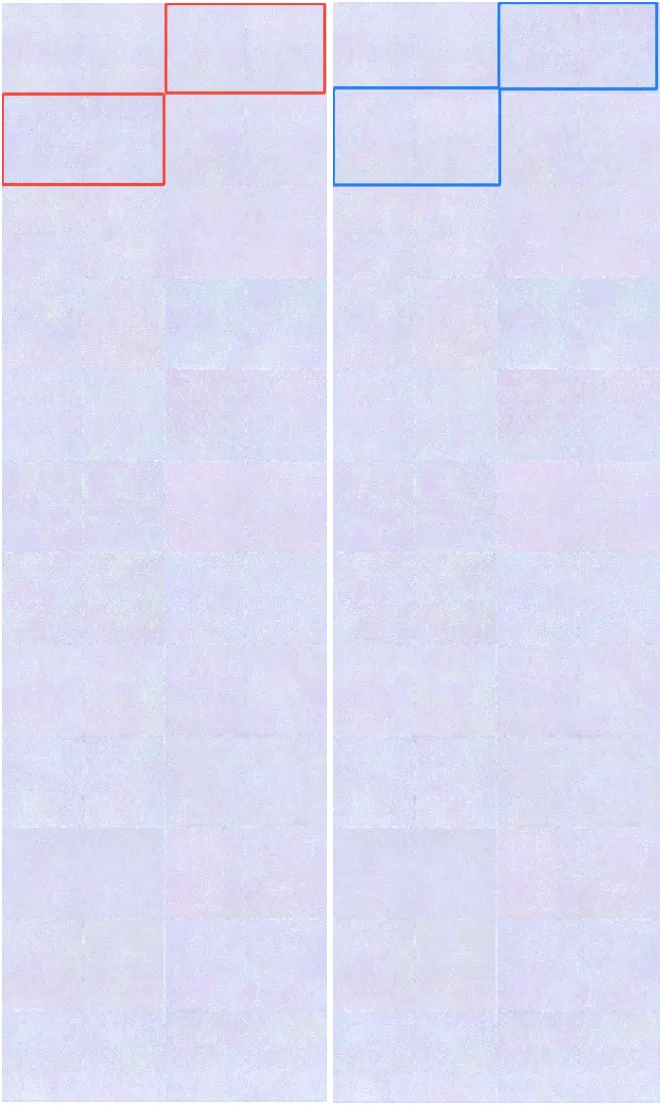

6.调换完成后查看模拟屏（注:左边红色框为调换前，右边蓝色框为调换后）。
