【软件技巧】真不是我装,装配速度就是这么快,全因为它

今天给大家带来的是配合参考在装配体中的应用，使用这种方法让模型库或者标准件库的装配更加的方便快捷。

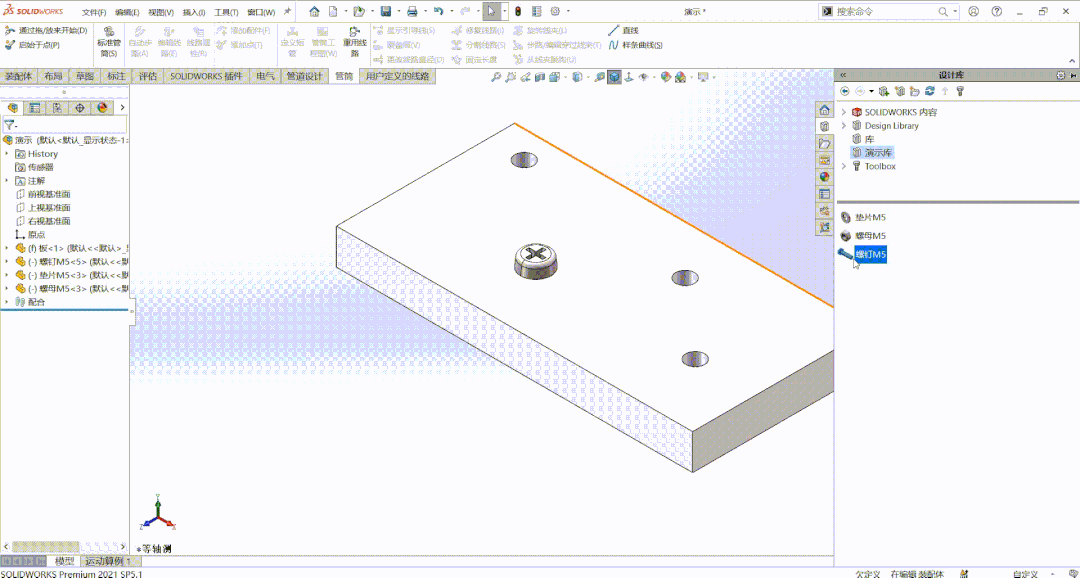

我们先看一下效果：

库一般分为两种，自己制作的和SOLIDWORKS自带的Toolbox库。

这里我们以螺钉、螺母、垫片为例进行制作，首先来讲解自己制作的库，怎样去添加这种快速配合呢？

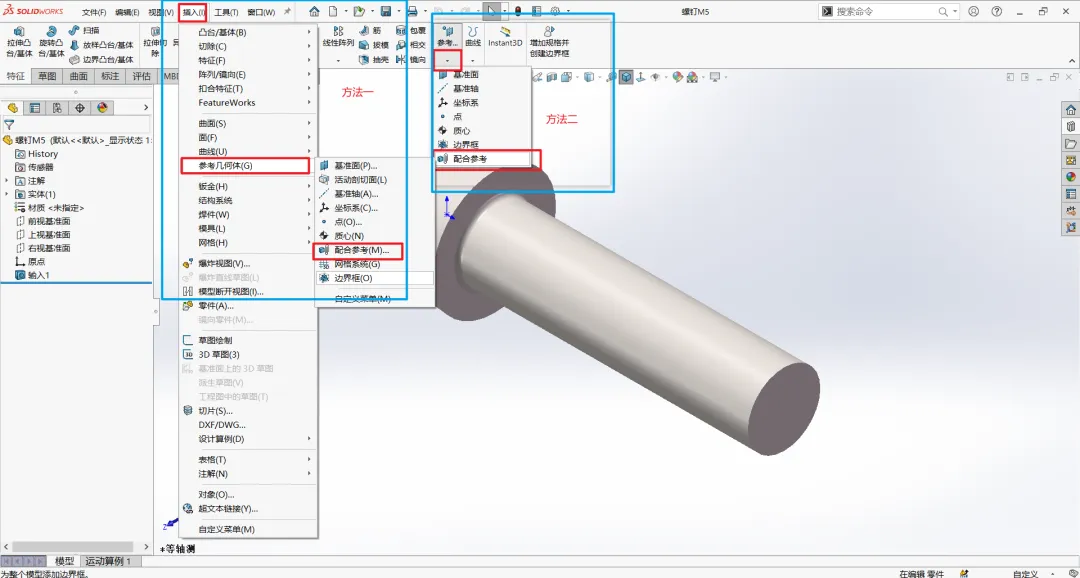

一、绘制好螺钉后添加配合参考，【插入】-【参考几何体】-【配合参考】。

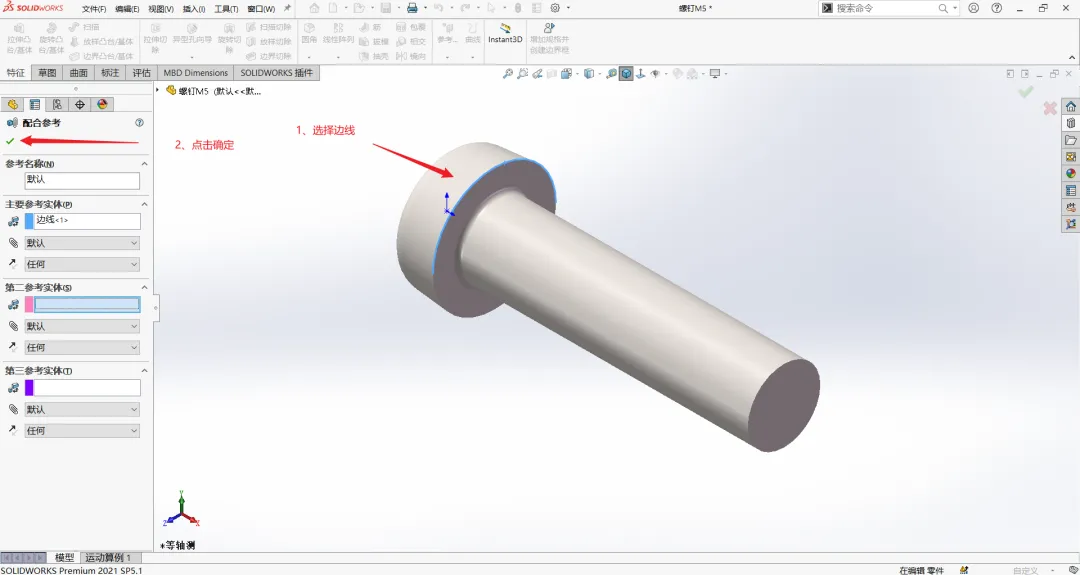

二、在配合参考对话框中选择圆形边线，并点击确定。我们希望装配时这条边线所在的两个面进行装配。

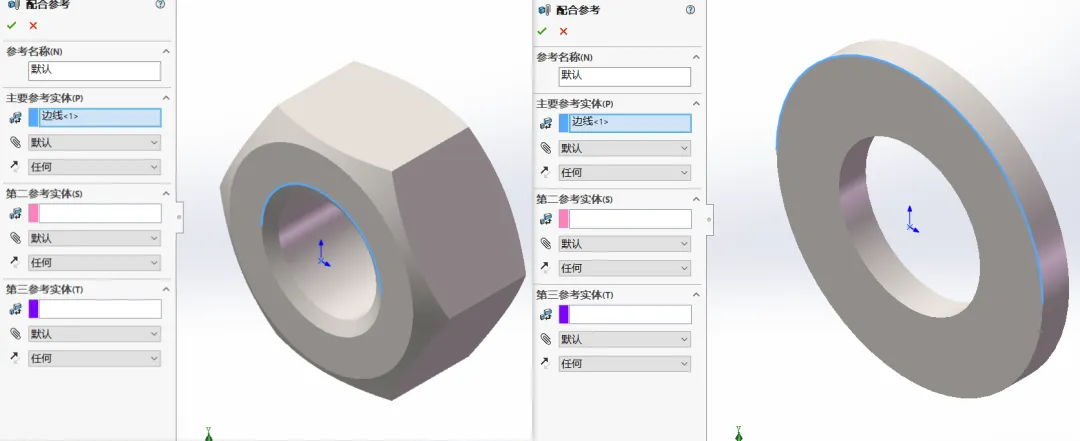

三、保存零件，此时配合参考添加完成。以同样的方法给螺母和垫片添加配合参考。

另外，Toolbox生成的模型本身就带有配合参考，具体使用方法，请观看视频。

视频来源： 达索系统SOLIDWORKS
