当我们做完结构设计，给客户发图时，会尽量简化内部结构，另存为stp、igs等格式，零部件还会独立存在，保密性不强，那有没有一种装配体生成完整零件的方法呢？今天，小编给大家安利一种在SolidWorks环境下将装配体合并为一个零件的方式，以供大家参考。

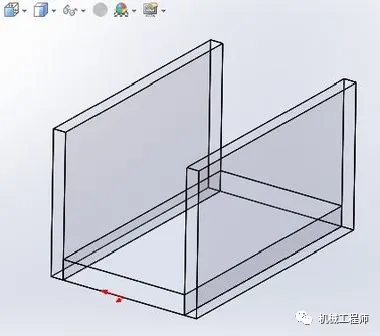

1. 在SolidWorks中创建好一个装配体零件，装配体零件中可以包含镜像零部件。

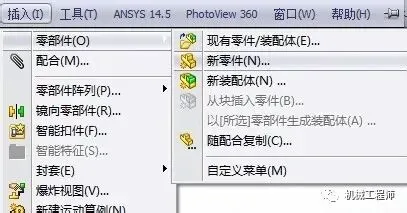

1. 从commandmanager面板中点击插入零部件——新零件，或从插入菜单中选择插入——零部件——新零件。

1. 此时光标会变成指针侧下方有个绿色箭头，此时不要乱点，对准装配体的一个面点击，然后新零件会处于草图编辑状态，此时不要绘制任何草图，直接点击右上方图标退出草图，新零件处于特征编辑状态。（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）

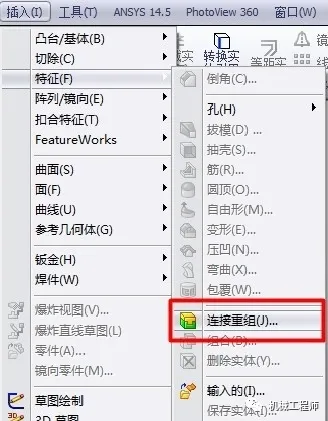

1. 不要退出特征编辑状态，选择菜单中的插入——特征——连接重组，并选择需要组合的装配体，点击确定，最后退出特征编辑状态。【注：下面的两个选项可以视情况而定，选择“隐藏零件”会将组合装配体各零件隐藏，选择“强迫曲面接触”一般无影响】

1. 打开新零件，可以观察到装配体变成了一个整体零件了！

1. 将新零件另存为.stp或.igs等文件，这样发图就完全没有负担啦！

注意事项

• 所用的装配体最好是紧密贴合的，如果不满足条件就会生成多实体零件（和在SW中绘制零件的思想相同）。
