【PTN实验仿真教学软件】——2号机柜设备链接

当前时间： 2026-05-07 02:24:17 更新时间： 2026-05-07 分类：软件教程 评论(0)

【PTN实验仿真教学软件】——2号机柜设备链接

前提回顾

各位通信专业的同学、工程师们，大家好！

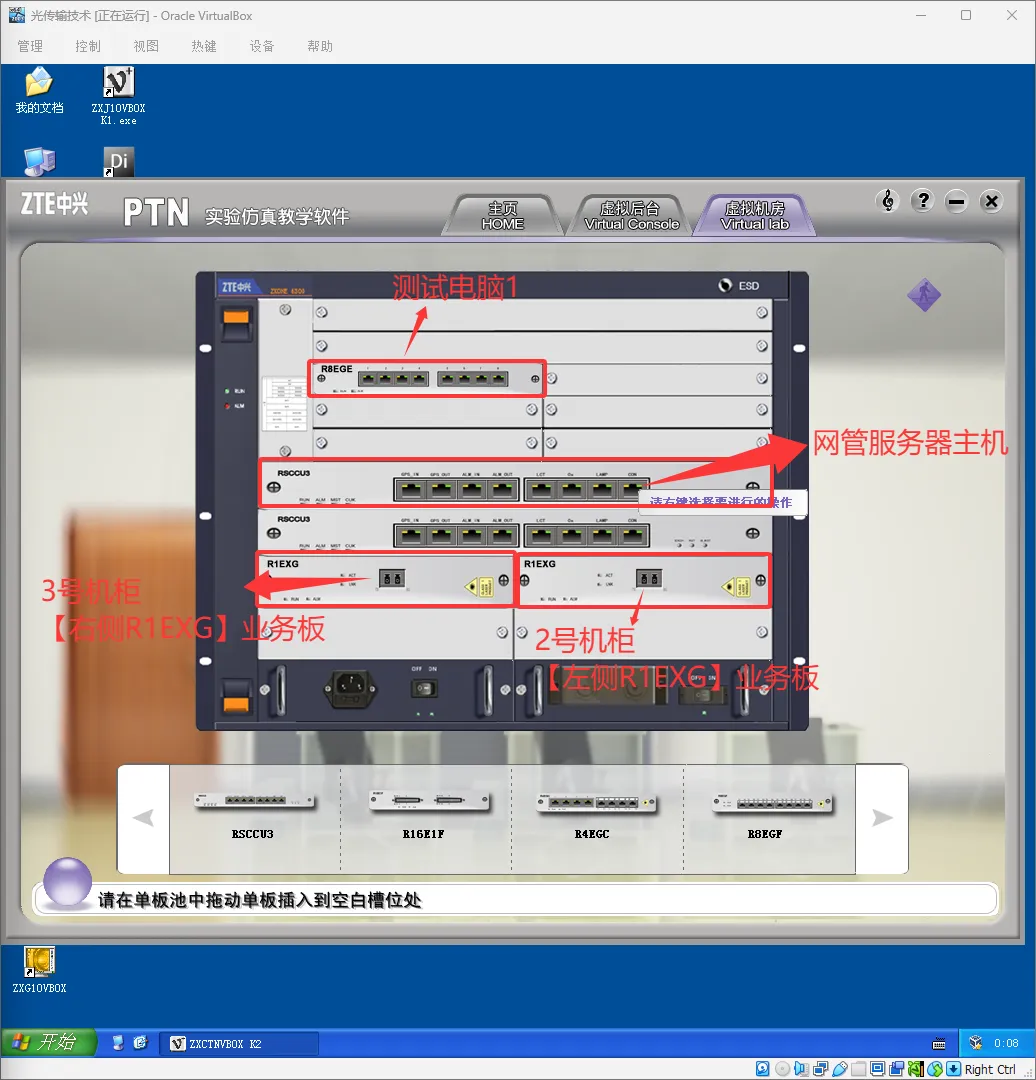

在上一期教程中，我们在1号机柜中安装PTN 6300设备，其中：
【R8EGE】业务板连接至测试电脑1；
【RSCCU3】主控板连接至网管服务器主机；
【左侧R1EXG】业务板连接至3号机柜【右侧R1EXG】业务板；
【右侧R1EXG】业务板连接至2号机柜【左侧R1EXG】业务板；
在实操过程中我们还遇到ZXCTN 6300#3_L1_S10_P1、电脑1#5_L1_S1_P1等术语，接下来解析清楚：
例如：ZXCTN 6300#1_L1_S3_P1含义：
字段
含义
ZXCTN 6300
设备型号，代表中兴ZXCTN 6300分组传送网设备
#1
代表该设备位于1号机柜
L1
代表设备的第一子架（L为子架标识）
S3
代表第3号槽位（S为Slot槽位缩写，3#~8#是ZXCTN 6300的低速业务单板区，第3槽位通常安装R8EGE千兆电口板）
P1
代表该槽位的第1号端口（P为Port端口缩写）
最终含义为：1号机柜内的ZXCTN 6300设备，第1子架，第3槽位，第1端口。
1号机柜的ZXCTN 6300设备完成了首次组网连线。现在，1号机柜已经能够与用户电脑进行通信，并可以通过管理通道进行配置。
今天，我们将继续推进，为2号机柜的ZXCTN 6300设备进行线缆连接。本次操作是建立2号机柜与用户侧及1号机柜、3号机柜的通信链路，进一步构建我们的PTN实验网络。

一、实训目的

  • 深化线缆场景应用：在1号机柜实训基础上，进一步掌握双绞线、光纤的选型逻辑，清晰区分用户侧接入、跨机柜互联等不同场景的线缆使用规范。
  • 理清跨设备连接逻辑：熟悉2号机柜ZXCTN 6300与用户设备、1号/3号机柜设备的端口对应关系，掌握环形组网的物理连接方法。
  • 强化工程规范意识：严格按照端子命名规则操作，避免因槽位、端口混淆导致的连接错误，养成双核对连接信息的良好习惯。

二、实训内容

本次实训，我们将在已配置好的2号机柜基础上，完成以下核心连接任务
  1. 连接用户业务：使用双绞线，将2号机柜的R8EGE千兆电口板，连接到测试电脑2上，模拟第二路用户侧设备接入。
  2. 连接设备互联（2→1）：使用光纤线，将2号机柜的左侧R1EXG万兆光口板，连接到1号机柜的右侧R1EXG万兆光口板上，构建1-2号机柜高速互联链路。
  3. 连接设备互联（2→3）：使用光纤线，将2号机柜的右侧R1EXG万兆光口板，连接到3号机柜的左侧R1EXG万兆光口板上，构建2-3号机柜高速互联链路，形成环形组网拓扑。

三、实操步骤详解

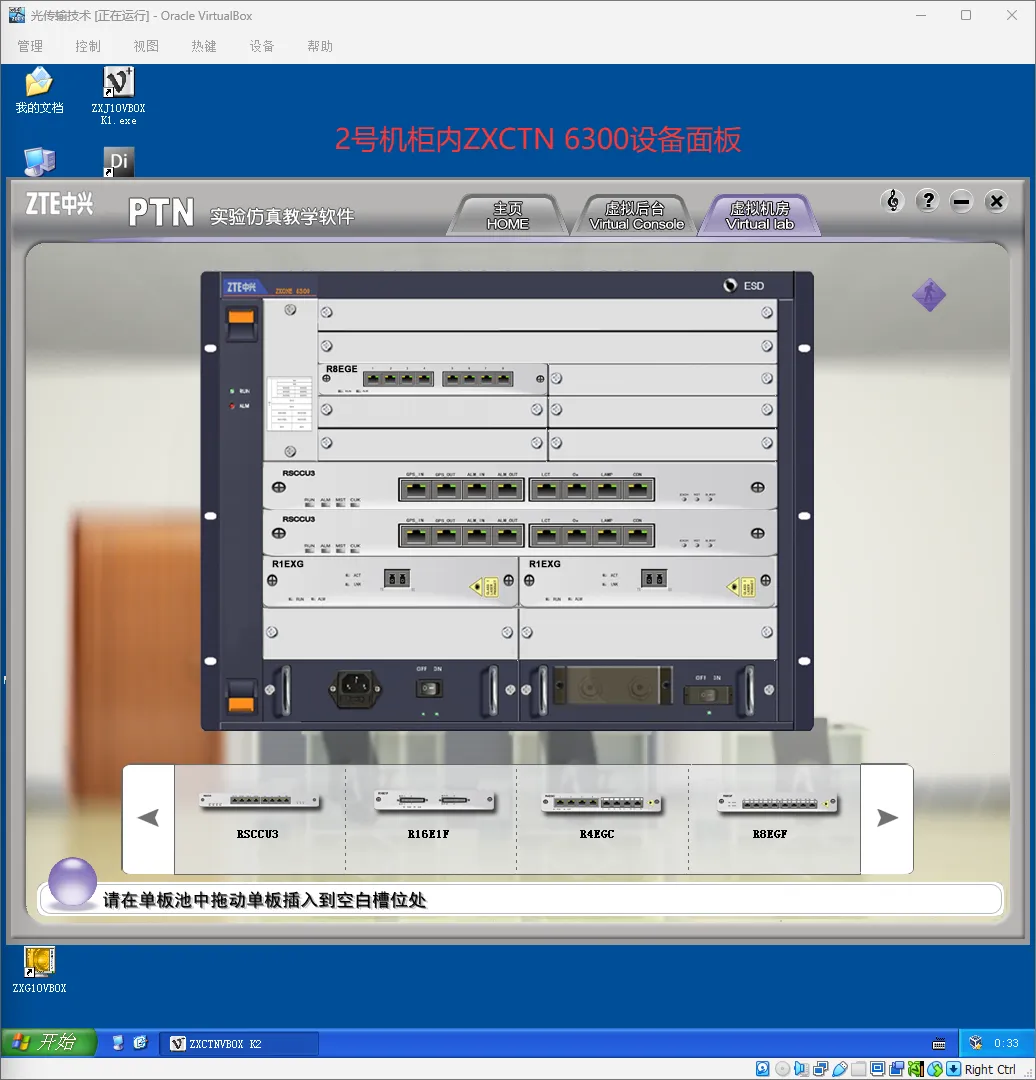

注意：以下操作基于ZXCTN实验仿真教学软件，与真实设备操作一致。连线前，请确保2号机柜已按前期教程完成ZXCTN 6300设备、RSCCU3、R8EGE、2块R1EXG单板的安装配置，其中R8EGE安装在3槽位、2块R1EXG分别安装在9/10槽位、RSCCU3安装在13槽位。

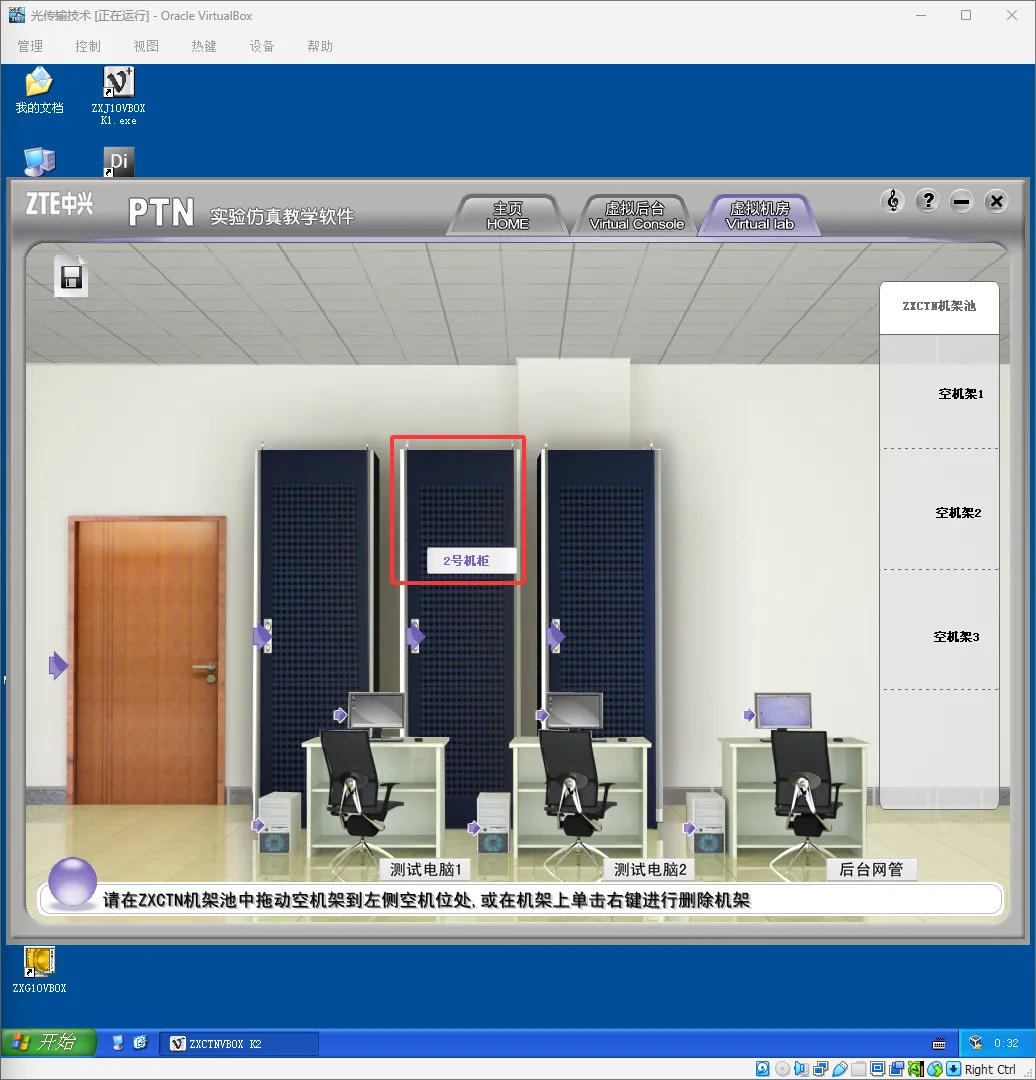

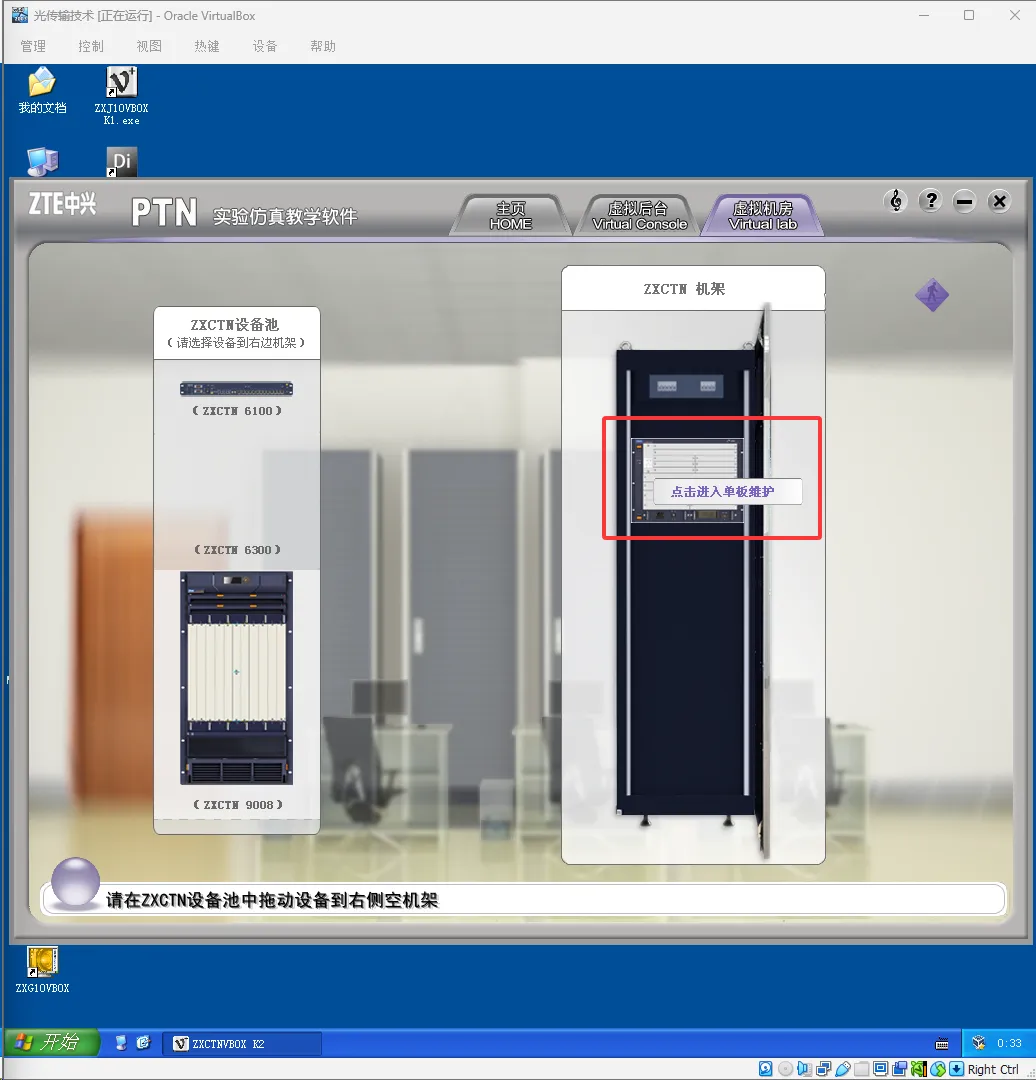

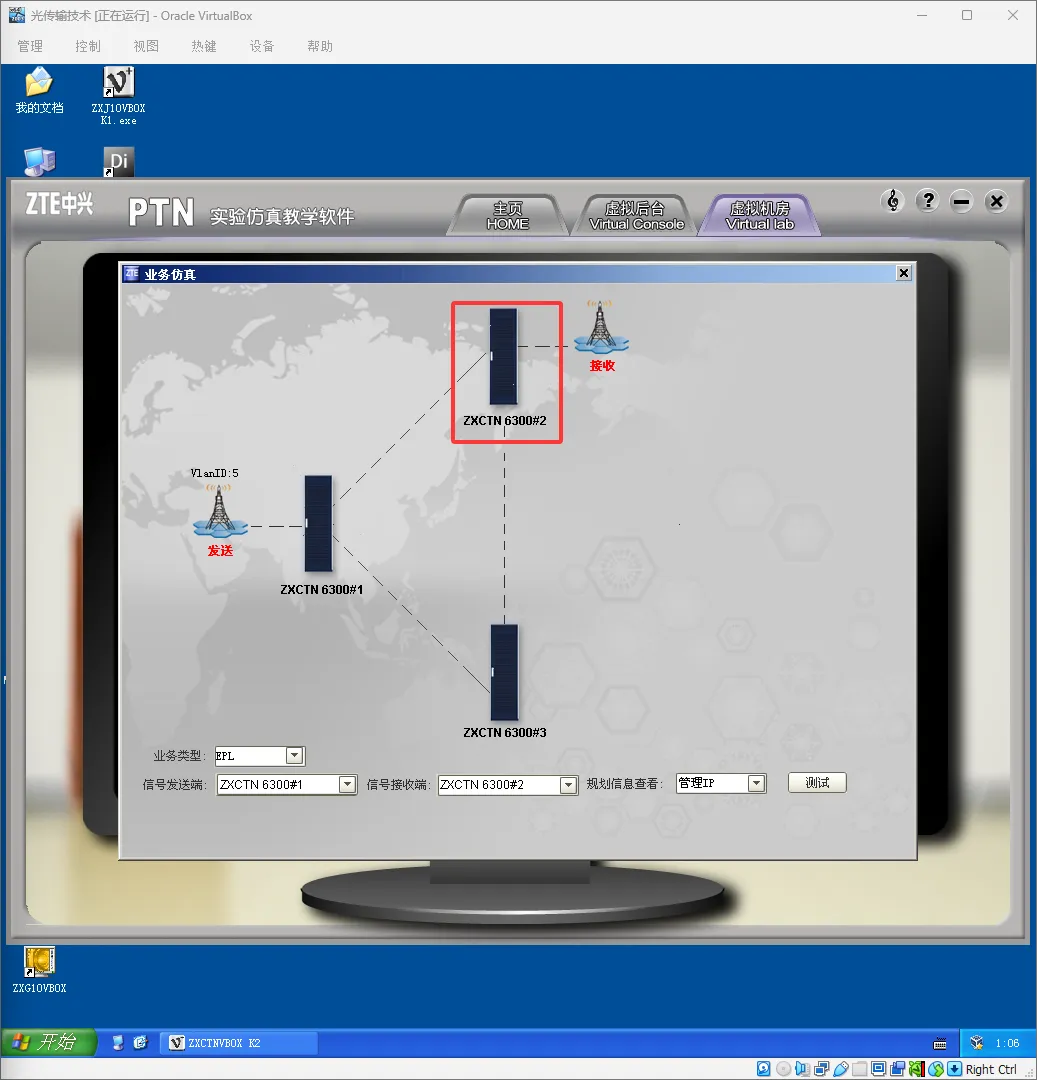

第一步：点击进入【2号机柜】
在虚拟机房界面，找到已安装ZXCTN 6300的2号机柜，双击打开进入设备后视图；点击【进入单板维护】进行线路连接。

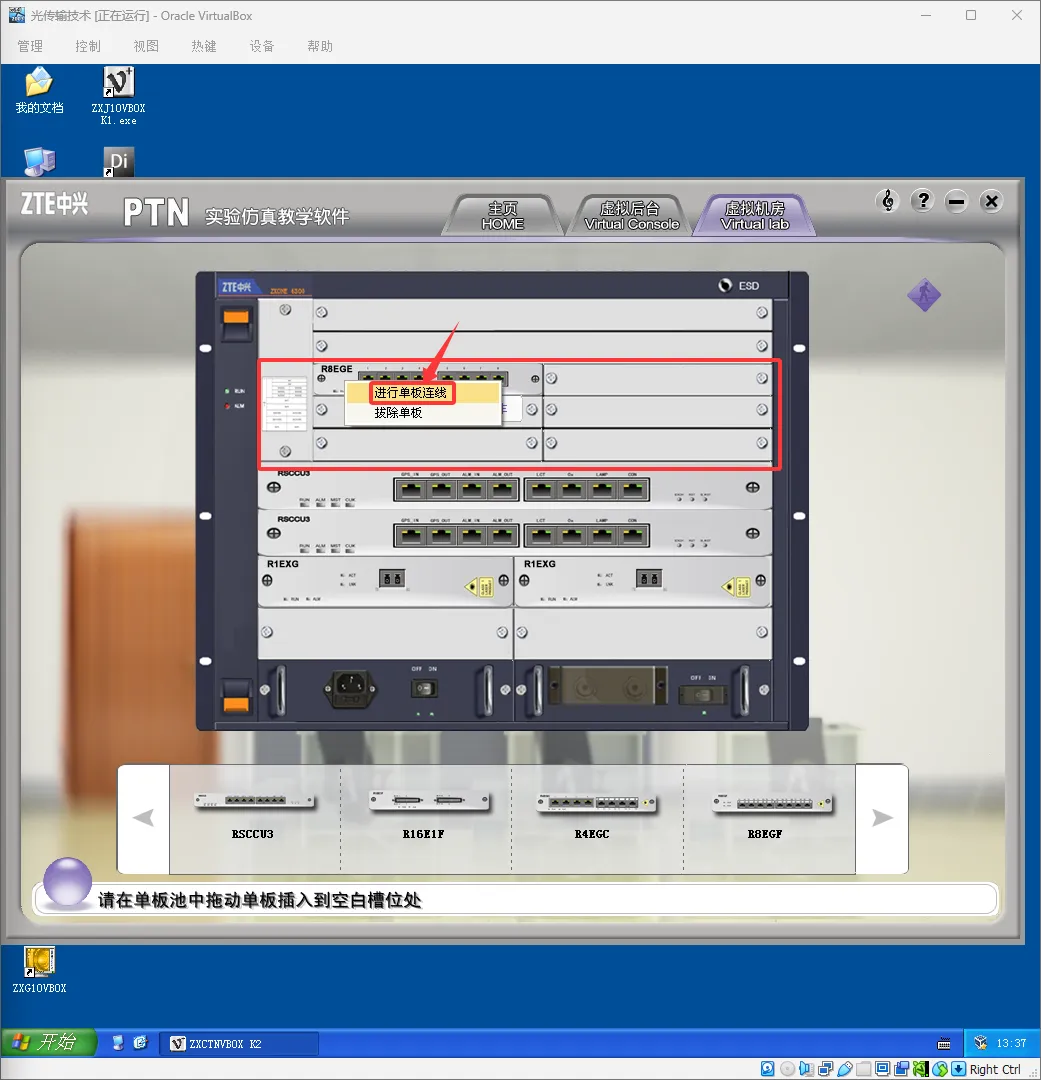

第二步：选择【R8EGE业务板】进行单板连线
在2号机柜单板视图中，找到安装在3槽位的【R8EGE】千兆电口板，鼠标右击选择【进行单板连线】。

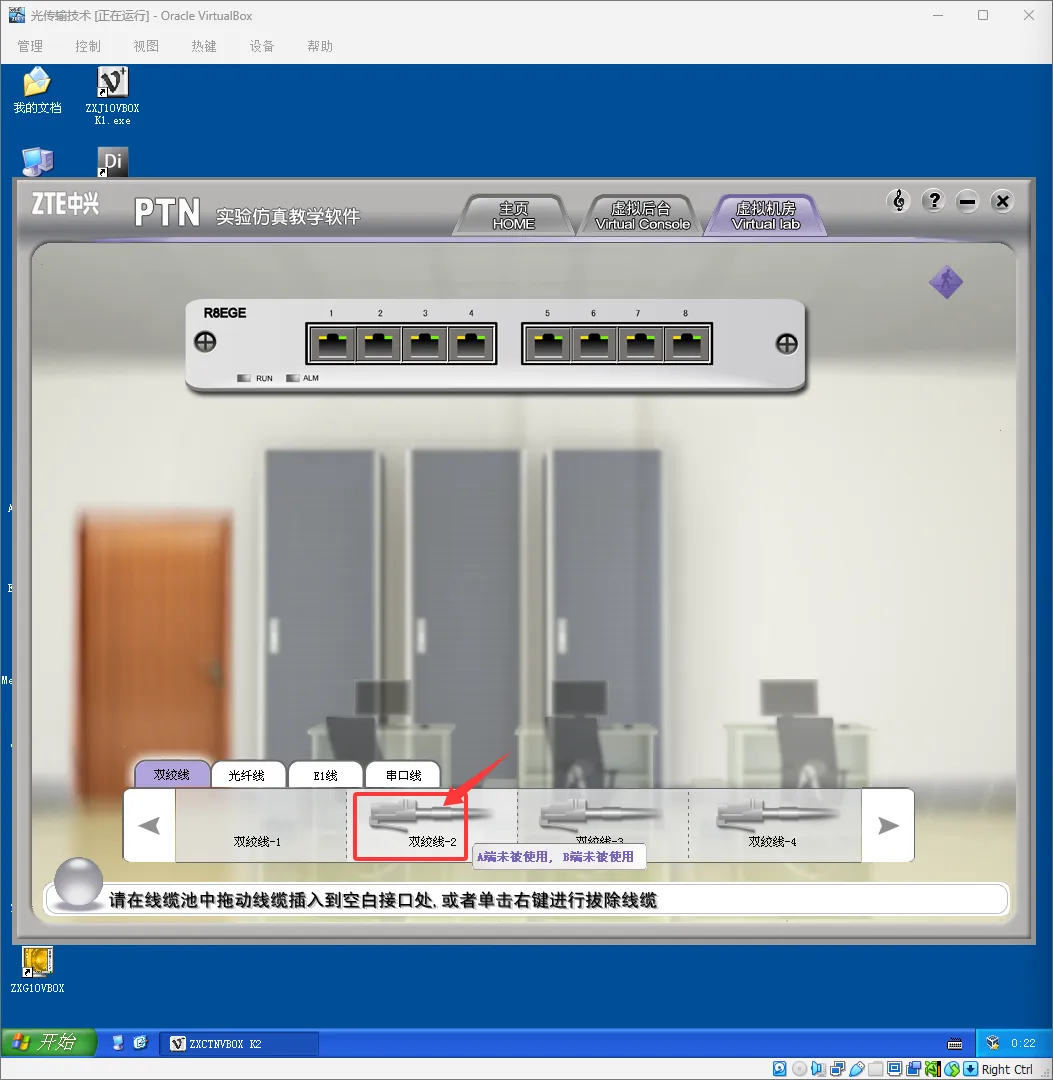

在线缆类型选择栏中，选择【双绞线-2】（区分1号机柜使用的双绞线-1，避免线缆混用）。

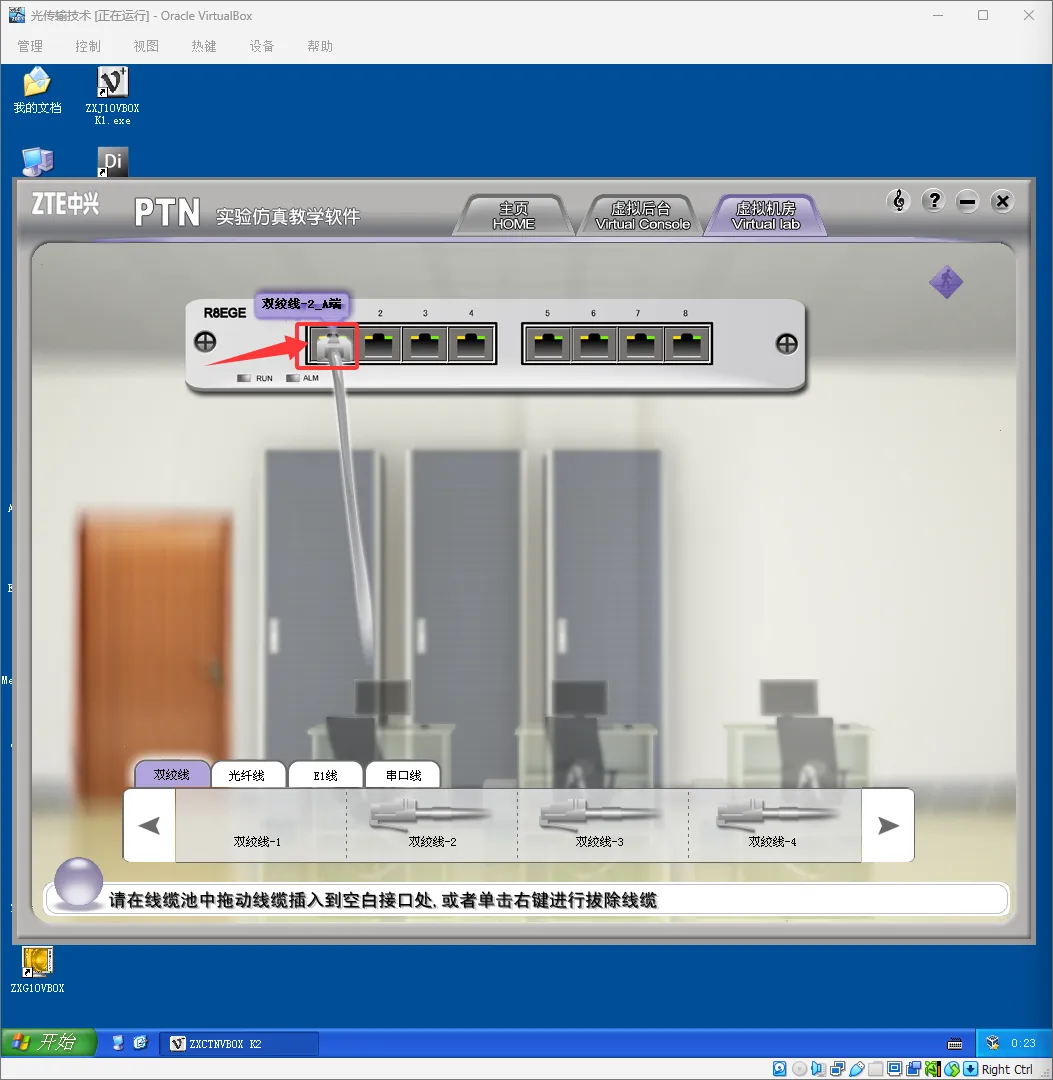

将线缆A端连接到R8EGE单板的【1网口】。

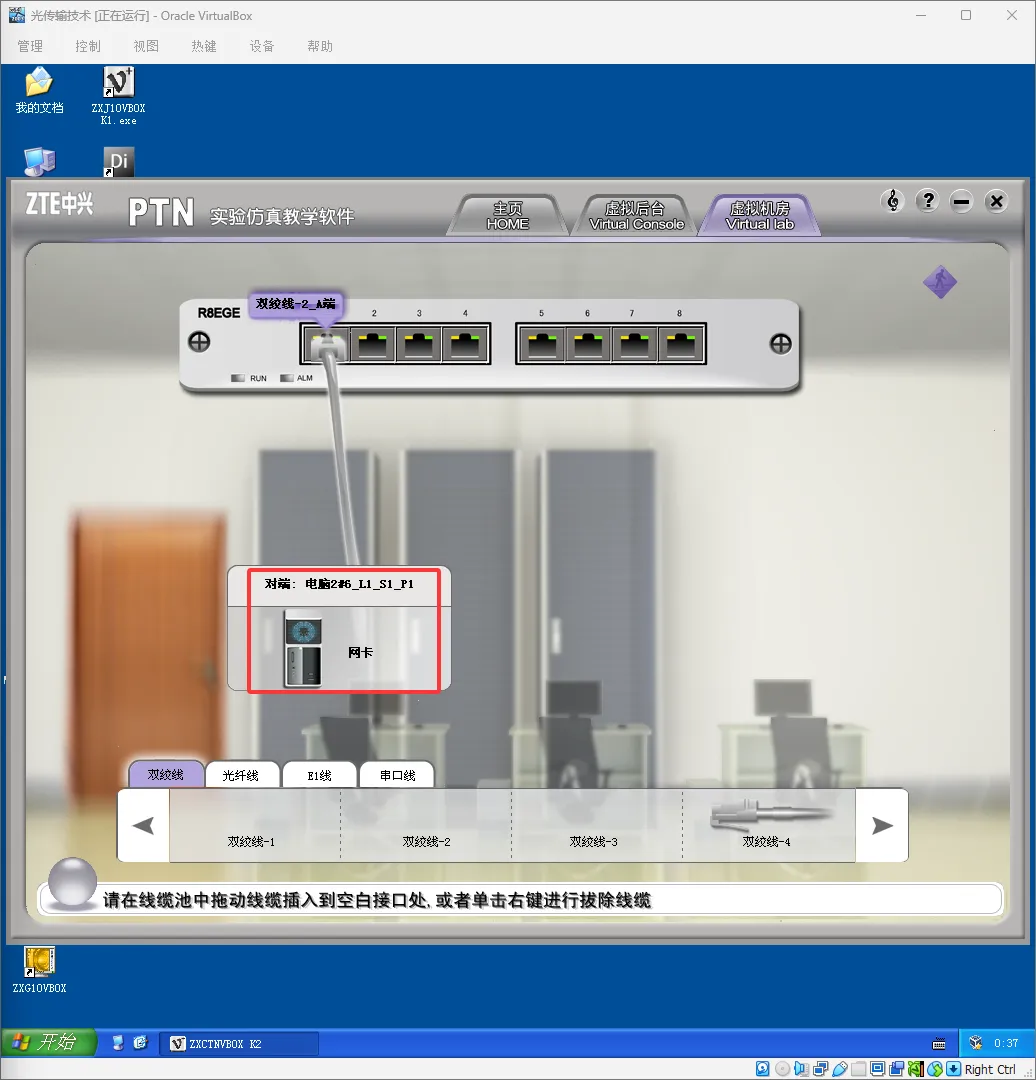

配置对端信息：

  • 设备类型：选择 测试电脑2

  • 连接信息：选择 电脑2#6_L1_S1_P1 网卡（对应6号机柜内的测试电脑2）

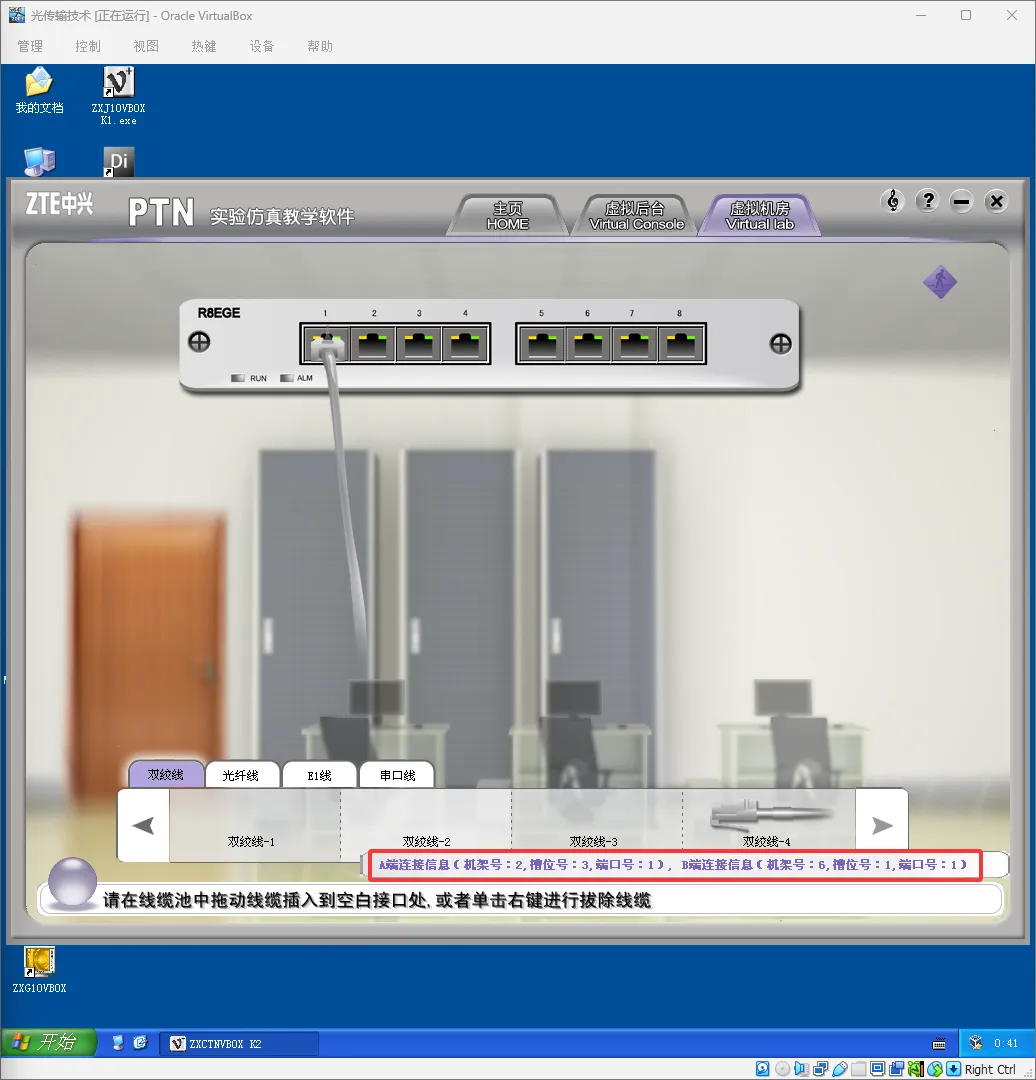

【双绞线-2】连接信息核对：

  • A端连接信息：机架号：2，槽位号：3，端口号：1（ZXCTN 6300#2_L1_S3_P1：2号机柜内的ZXCTN 6300设备，第1子架，第3槽位，第1端口）

  • B端连接信息：机架号：6，槽位号：1，端口号：1（电脑2#6_L1_S1_P1：6号机柜内的测试电脑2，第1子架，第1槽位，第1端口）

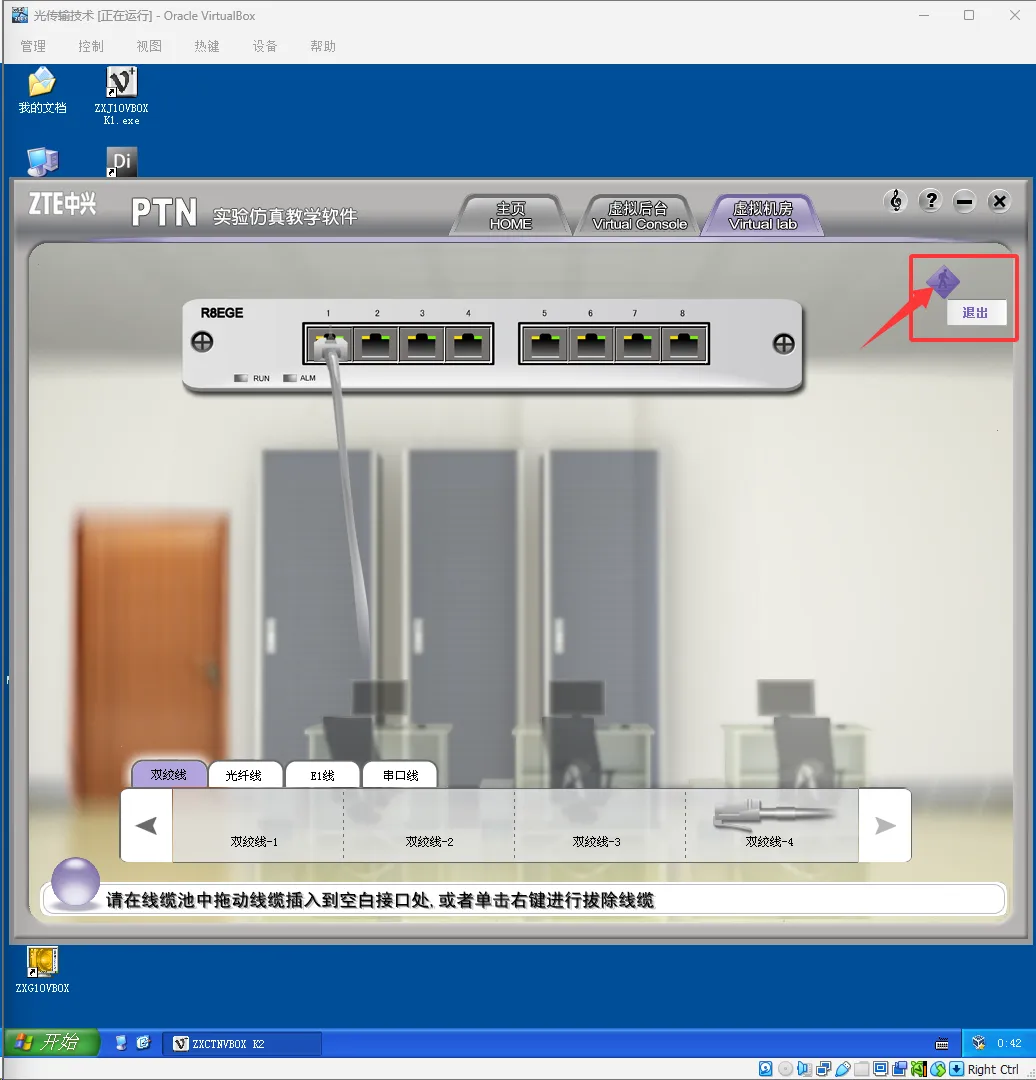

第三步：连接完成后点击【退出】
完成R8EGE连线后，点击【退出】返回机柜主界面。

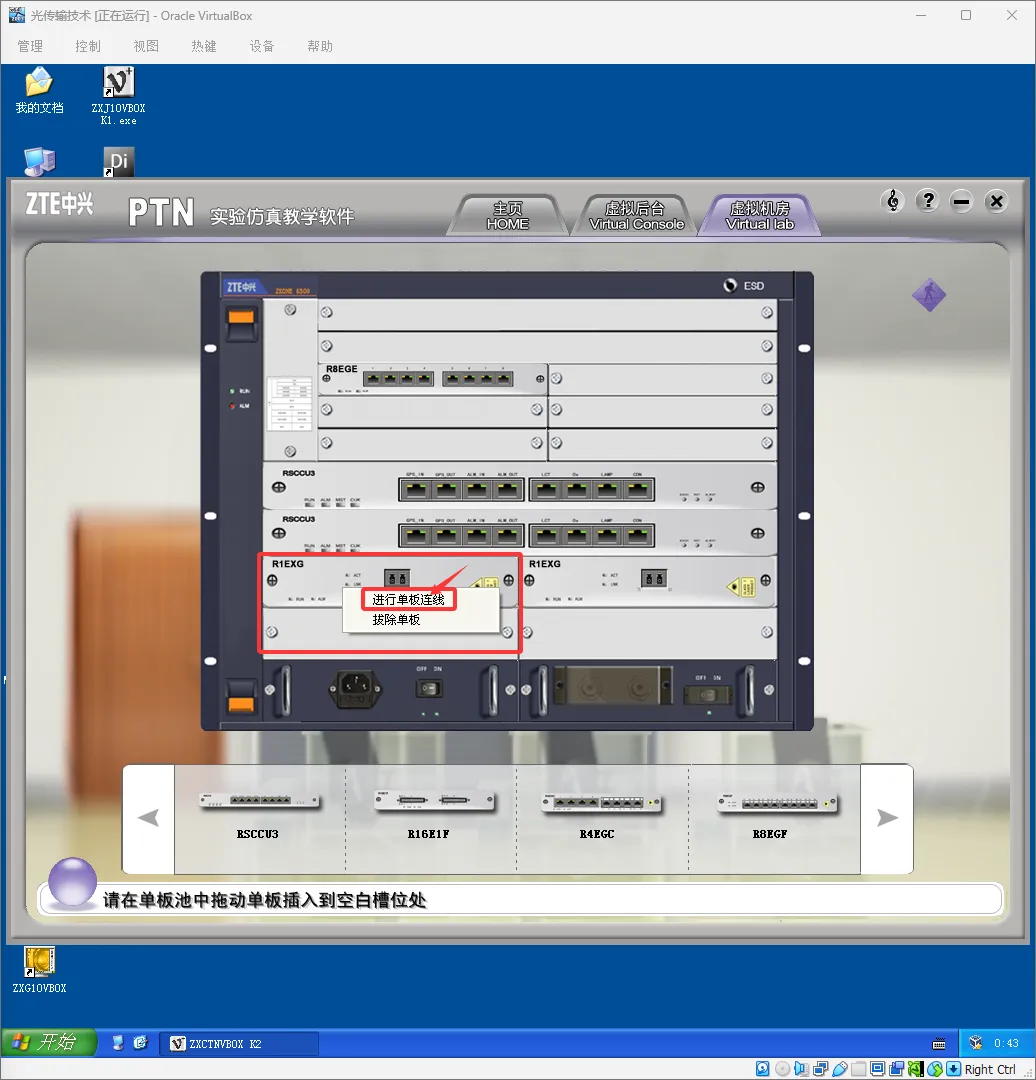

第四步：选择左侧【R1EXG业务板】进行连线
在机柜单板视图中，找到安装在9槽位的左侧【R1EXG】万兆光口板，鼠标右击选择【进行单板连线】。

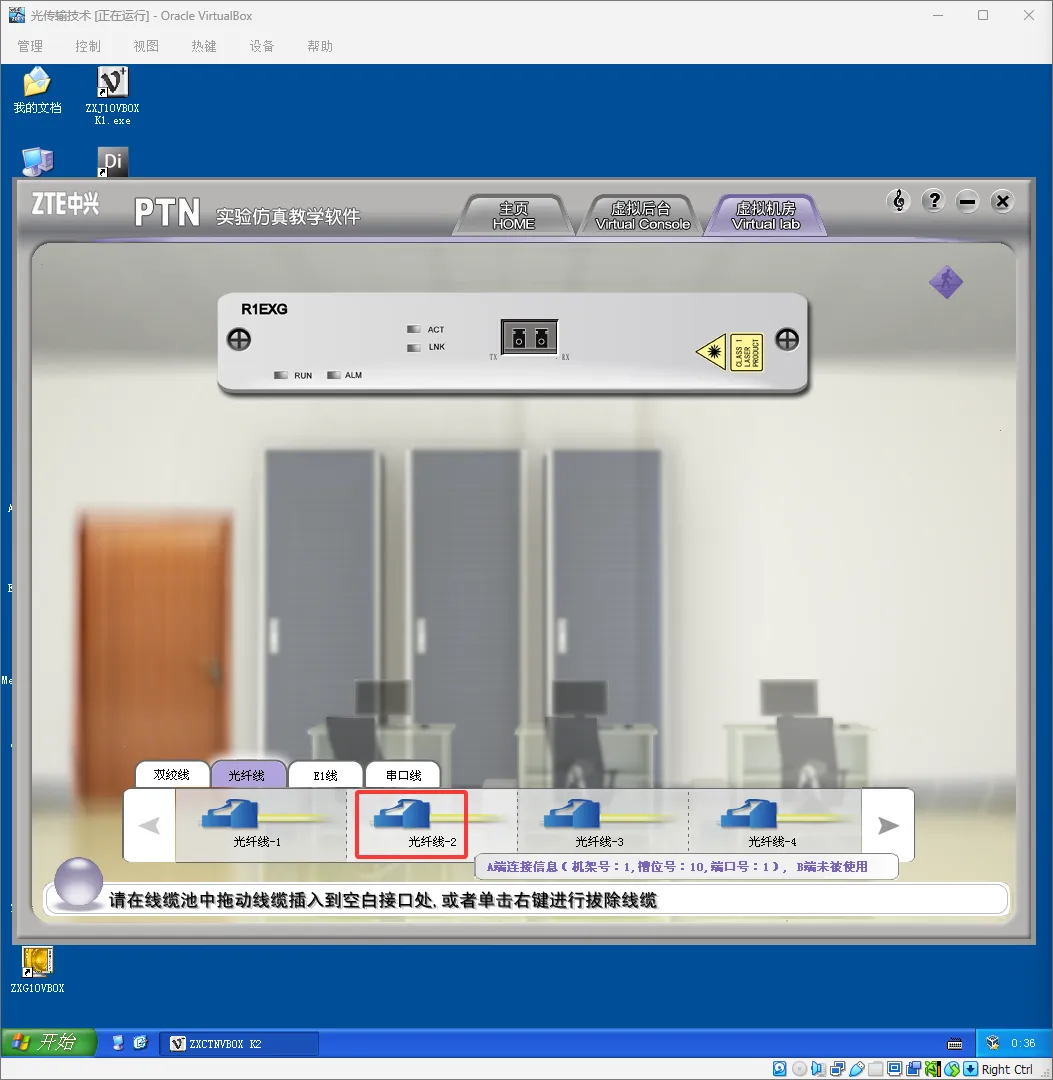

在线缆类型选择栏中，选择【光纤线-2】

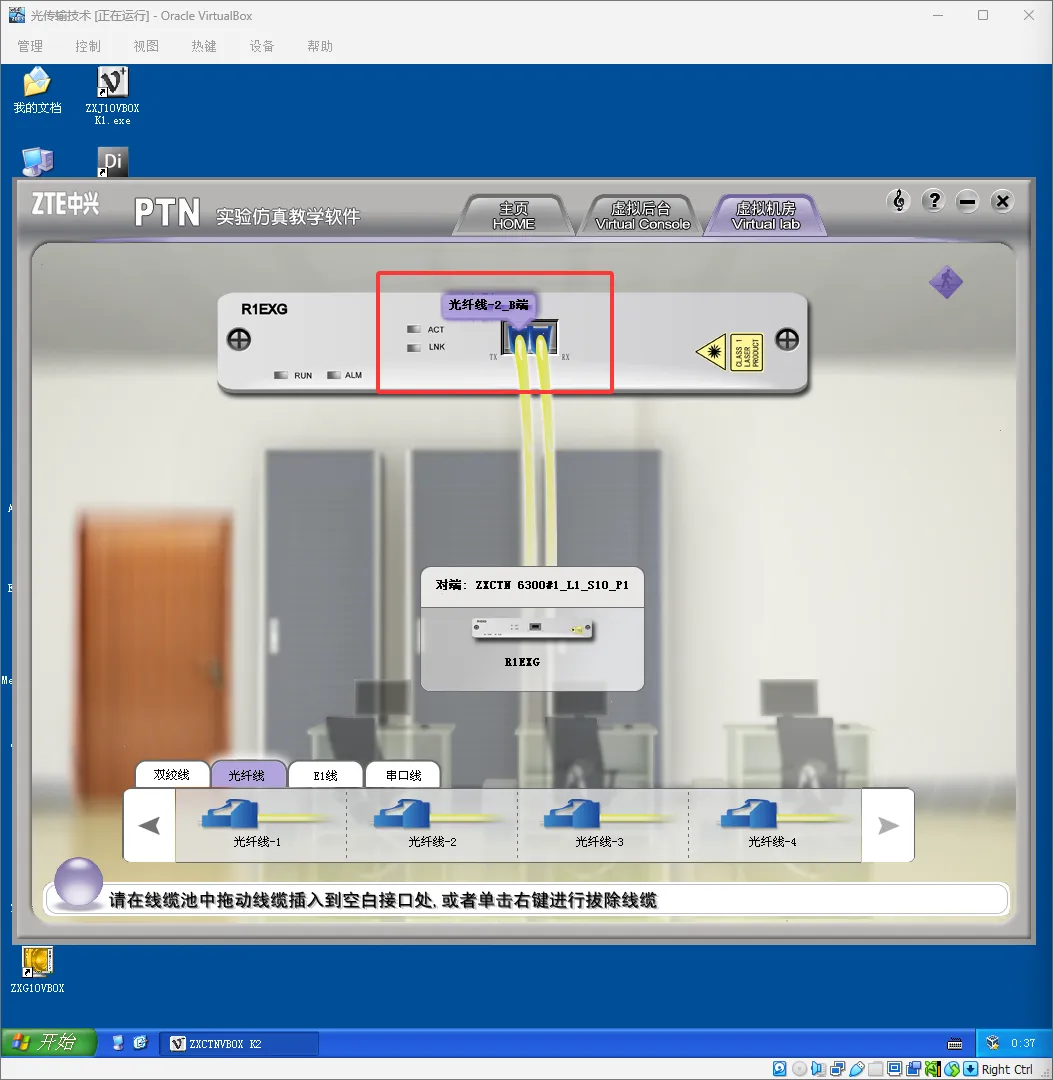

将线缆B端连接到该R1EXG单板的【TXRX光收发一体口】。

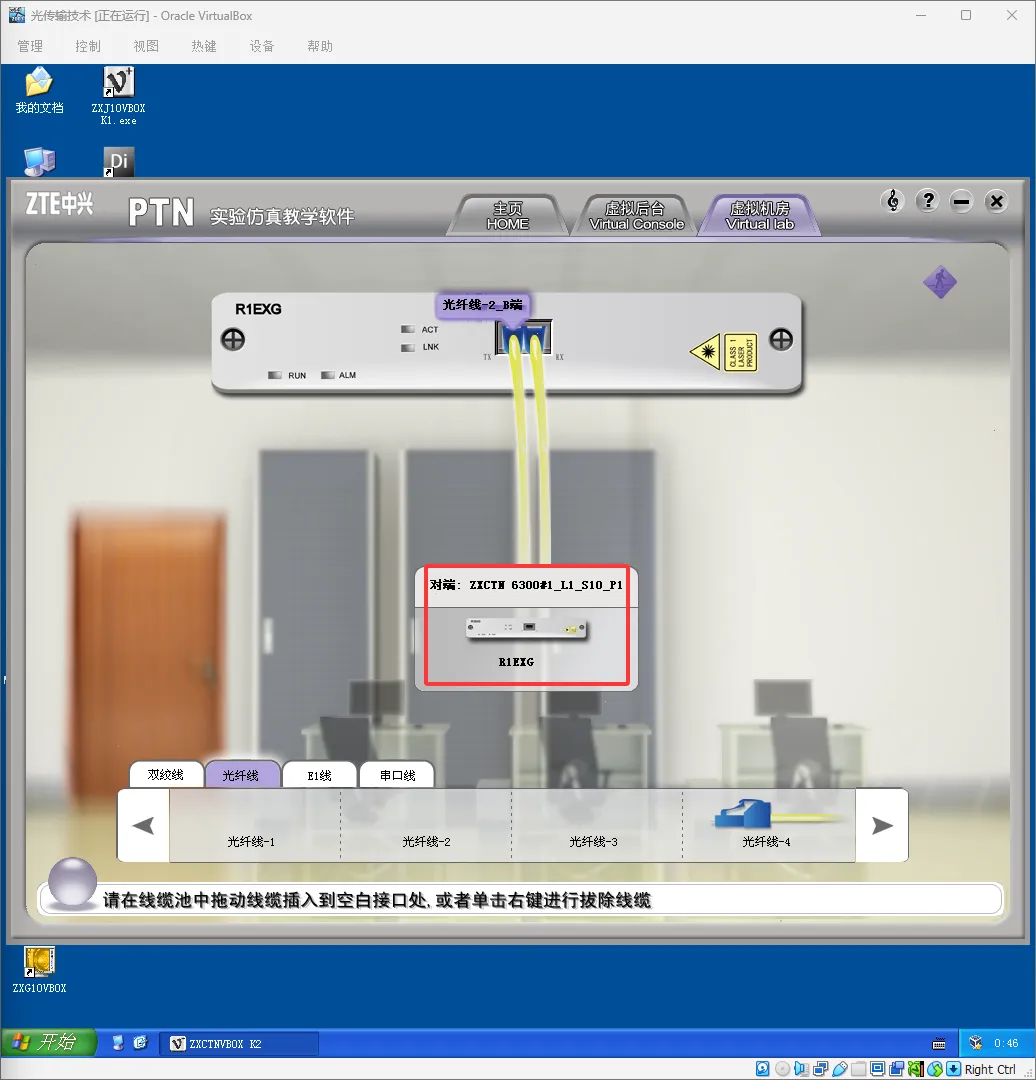

配置对端为设备互联：

  • 设备类型：选择 ZXCTN 6300#1（代表1号机柜设备）

  • 连接信息：选择 ZXCTN 6300#1_L1_S10_P1（对应1号机柜右侧R1EXG，槽位10，端口1）

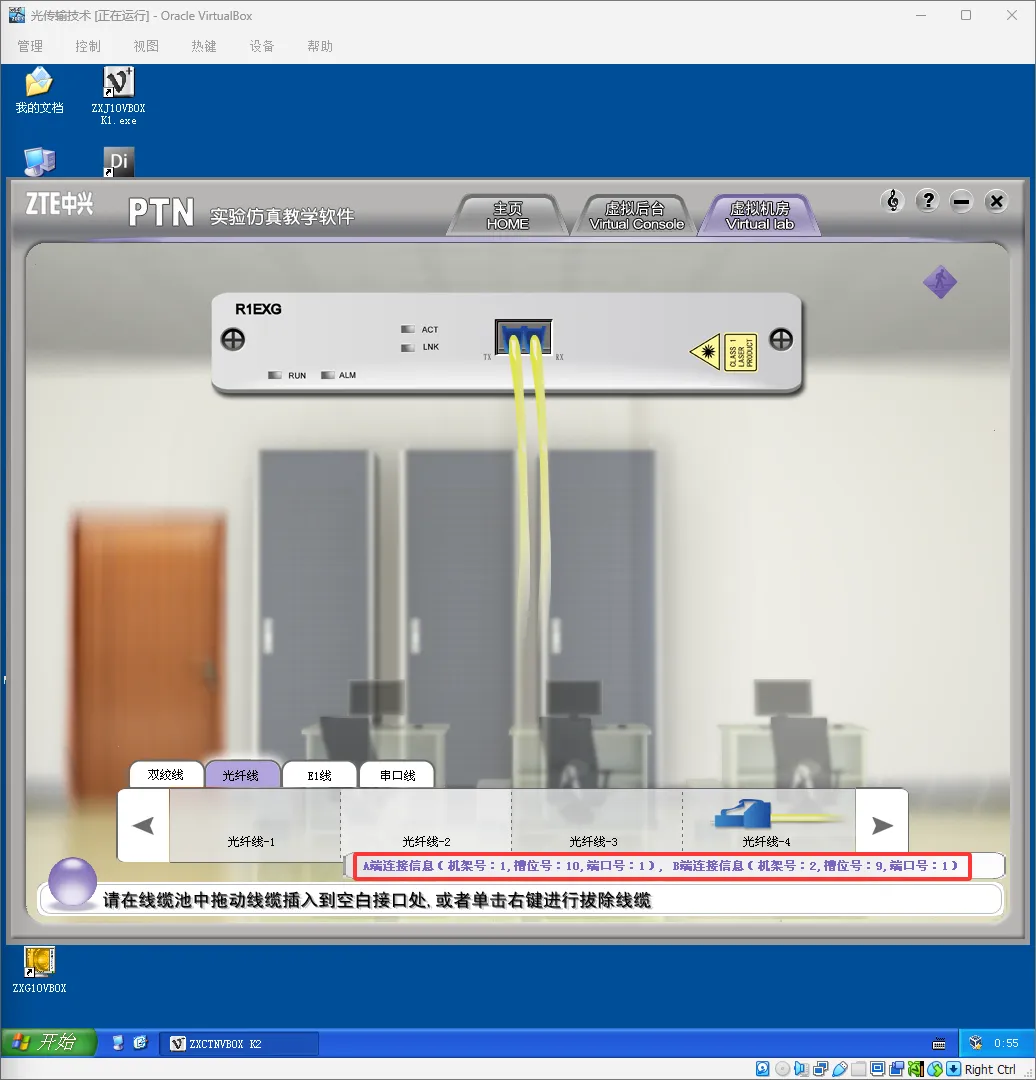

【光纤线-2】连接信息核对：

  • A端连接信息：机架号：1，槽位号：10，端口号：1（对应ZXCTN 6300#1_L1_S10_P1：1号机柜内的ZXCTN 6300设备，第1子架，第10槽位，第1端口）

  • B端连接信息：机架号：2，槽位号：9，端口号：1（对应ZXCTN 6300#2_L1_S9_P1：2号机柜内的ZXCTN 6300设备，第1子架，第9槽位，第1端口）

（知识卡片：R1EXG为万兆光口板，仅支持光纤连接，若误插电口会导致端口无法UP，甚至损伤光模块，属于工程常见错误，需特别注意。）

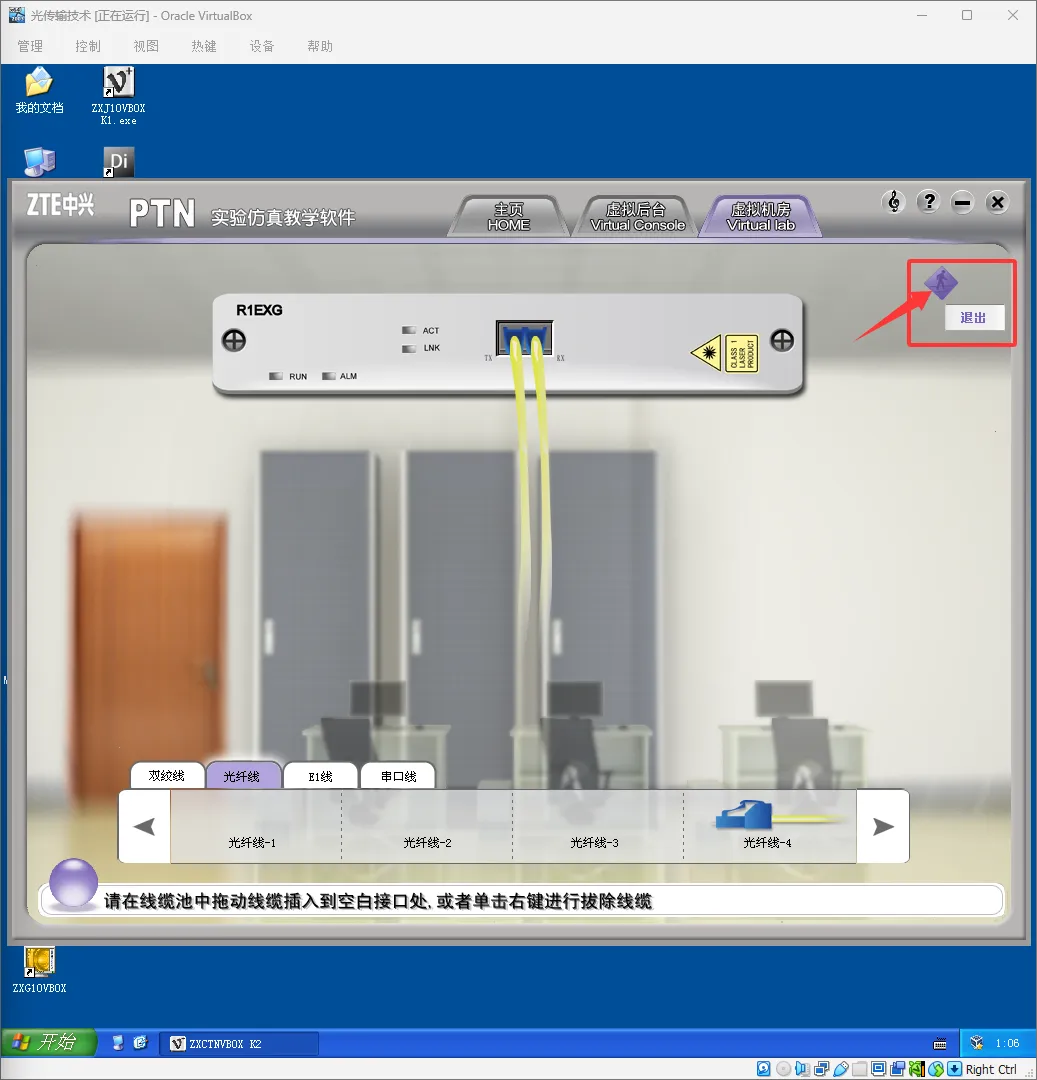

第五步：连接完成后点击【退出】
完成左侧R1EXG连线后，点击【退出】返回机柜主界面。

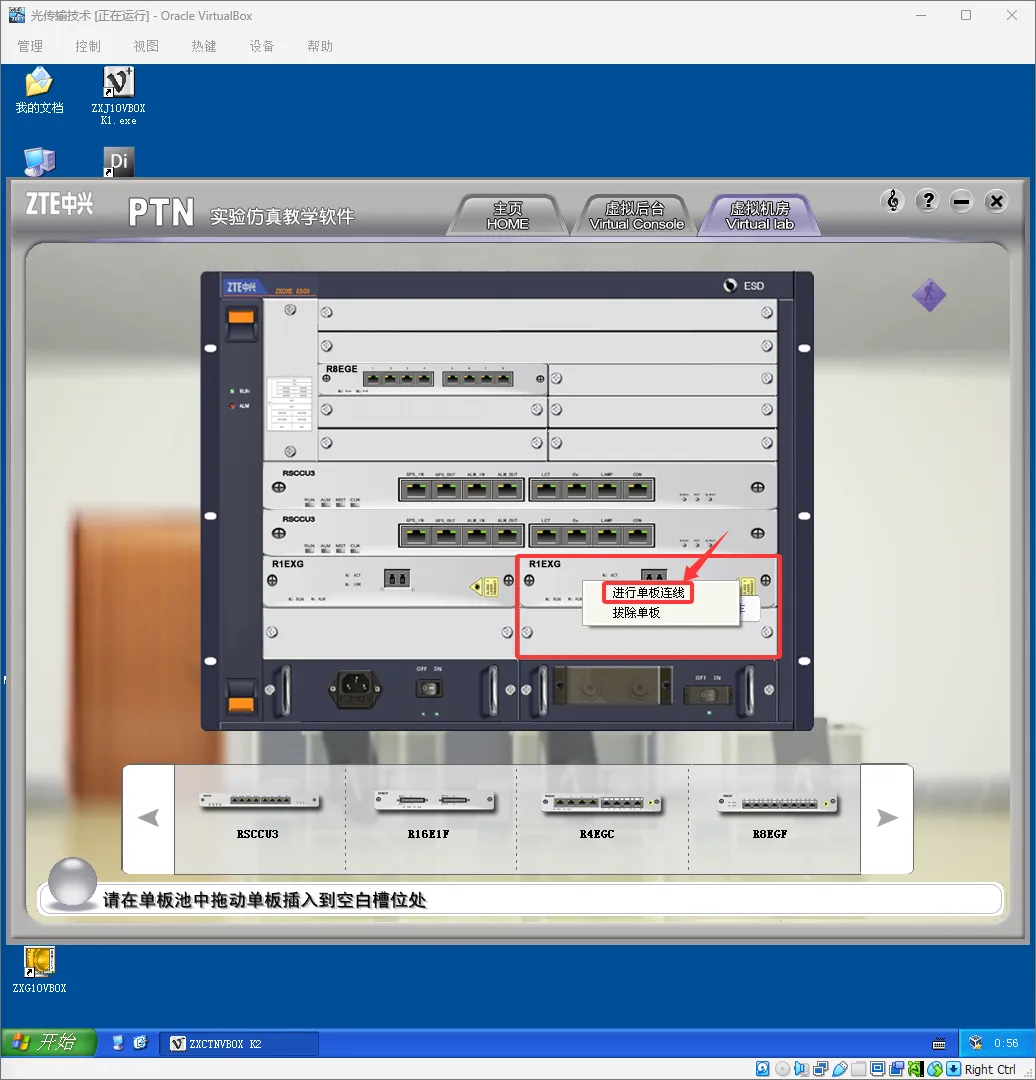

第六步：选择右侧【R1EXG业务板】进行连线
在机柜单板视图中，找到安装在10槽位的右侧【R1EXG】万兆光口板，鼠标右击选择【进行单板连线】。
在线缆类型选择栏中，选择【光纤线-3】

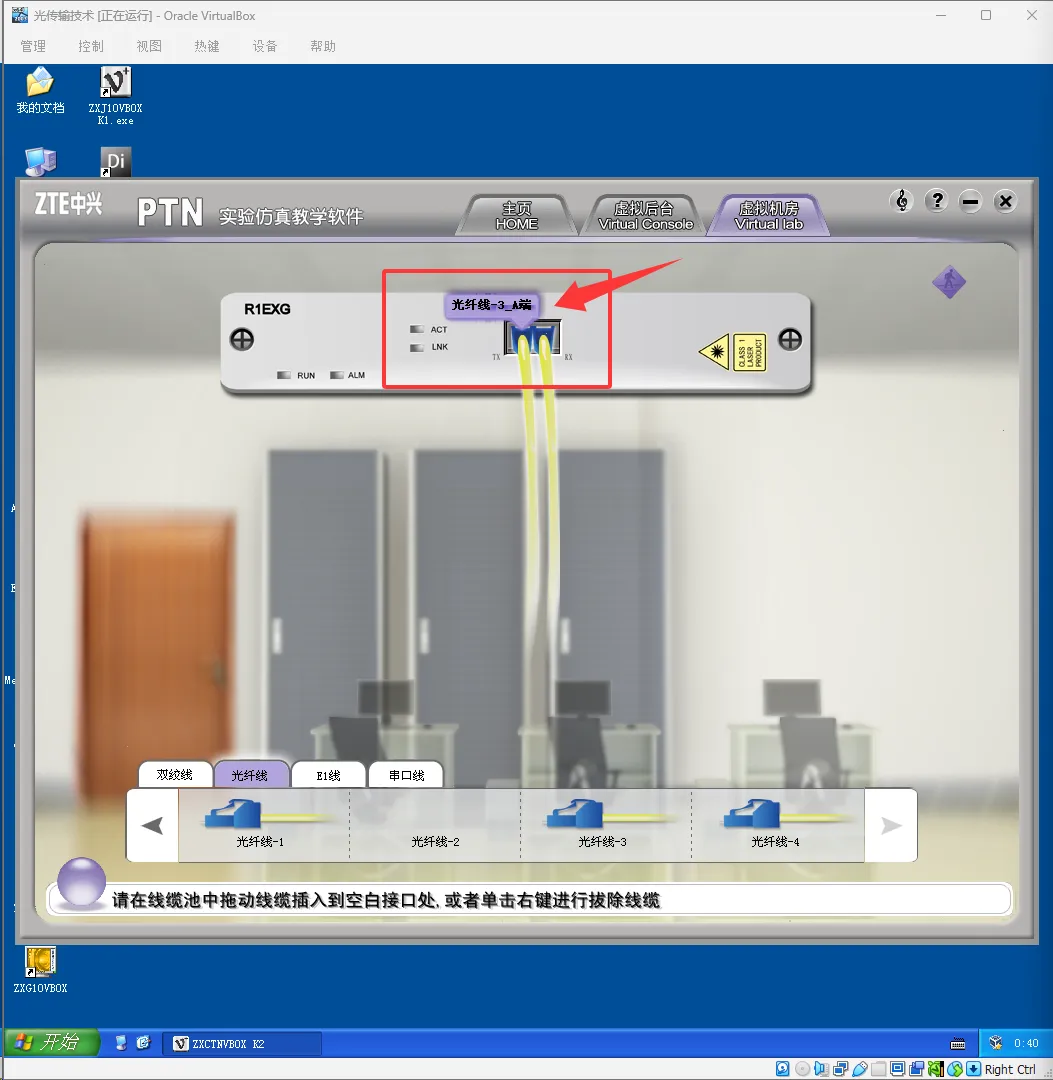

将线缆A端连接到该R1EXG单板的【TXRX光收发一体口】。
配置对端为设备互联：

  • 设备类型：选择 ZXCTN 6300#3（代表3号机柜设备）

  • 连接信息：选择 ZXCTN 6300#3_L1_S9_P1（对应3号机柜左侧R1EXG，槽位9，端口1）

【光纤线-3】连接信息核对：

  • A端连接信息：机架号：2，槽位号：10，端口号：1（对应ZXCTN 6300#2_L1_S10_P1：2号机柜内的ZXCTN 6300设备，第1子架，第10槽位，第1端口）

  • B端连接信息：机架号：3，槽位号：9，端口号：1（对应ZXCTN 6300#3_L1_S9_P1：3号机柜内的ZXCTN 6300设备，第1子架，第9槽位，第1端口）

第七步：连接完成后点击【退出】
至此，2号机柜所有核心链路连接完毕！

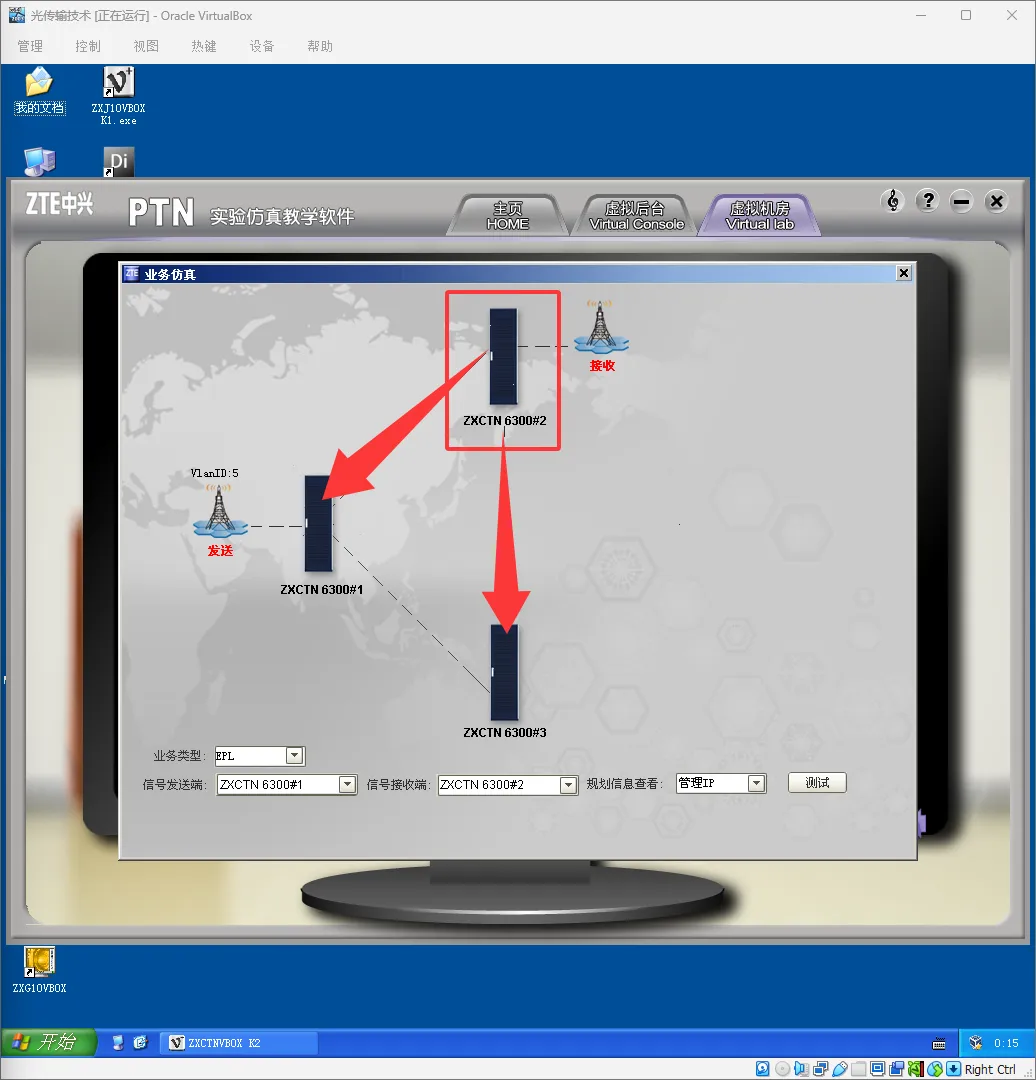

第八步：验证连接结果
2号机柜ZXCTN 6300设备已成功连接1号机柜和3号机柜ZXCTN 6300设备，形成「1-2-3号机柜」的完整环形互联链路，支持业务冗余保护。

四、总结与思考

通过本次仿真实验，我们成功完成了2号机柜ZXCTN 6300设备的核心组网连线，现在1、2、3号机柜的用户侧接入、跨机柜互联链路已全部打通，PTN实验网络的物理层搭建完成。回顾核心成果：
连接目的
使用线缆
源设备 (2号机柜)
目标设备
意义
用户业务接入
双绞线-2
R8EGE (槽位3)
测试电脑2
模拟第二路用户侧业务接入，支持多用户并行测试
设备间互联 (2→1)
光纤线-2
R1EXG (槽位10)
1号机柜 R1EXG (槽位10)
构建1-2号机柜高速光传输链路，实现双向数据互通
设备间互联 (2→3)
光纤线-3
R1EXG (槽位9)
3号机柜 R1EXG (槽位9)
构建2-3号机柜高速光传输链路，形成环形组网冗余
📝 课后思考题：
本次2号机柜连线中，我们使用了光纤线-2连接1号机柜、光纤线-3连接3号机柜，若后续要排查2号机柜的链路故障，如何通过线缆编号快速定位对端设备？
若误将2号机柜R8EGE的双绞线插入到R1EXG的光口中，除了端口无法UP，还可能造成什么硬件损伤？如何避免这类误操作？
现在1、2、3号机柜已形成环形互联，若其中一条光纤链路中断，业务会通过另一条链路转发，这体现了PTN网络的什么特性？
小结：
今天，我们完成了2号机柜的物理连线，至此PTN实验网络的物理层已完全搭建完成。
📝 作业提醒：请各位同学在评论区提交你完成2号机柜所有连线任务后的成果截图，并分享你在连接过程中对端子命名规则的理解，以及避免端口插错的小技巧。
