三篇顶刊力作揭示：金属材料研究不局限于成分调控，界面设计才是核心关键

在金属材料工程研发与科研实操过程中，三类典型材料痛点长期困扰行业从业者：镁合金导热系数难以提升、铝基复合材料易出现疲劳早裂失效、中锰钢屈服性能波动不稳忽软忽硬。无数研发人员反复调整合金成分、优化基础配比，耗费大量成本与时间，性能提升效果却微乎其微。

近期三篇分别刊发于MSEA、International Journal of Fatigue、Acta Materialia的顶刊研究论文，直击三大材料性能短板核心症结，印证了同一个核心研发真理：金属材料绝大多数性能瓶颈，根源不在于成分配比设计，而在于微观界面调控；把控好界面核心状态，就等于握住了材料性能升级的核心开关。相较于盲目添加合金元素、更换材料牌号，精细化优化微观界面结构，低成本、高效率实现材料核心性能跃升，才是金属材料研发的核心捷径。

一、镁合金导热短板破解：第二相形貌球化改性，热导率大幅跃升

在电子设备散热壳体、轻量化导热结构件应用场景中，镁合金凭借轻量化、低成本、易成型等优势备受青睐，但导热性能不足始终是制约其规模化应用的核心短板。多数研发人员提升镁合金导热性能，第一反应便是调整合金配比、添加稀土改性元素，殊不知无需改动成分、无需更换牌号，仅优化第二相微观形貌，即可实现导热系数显著提升。

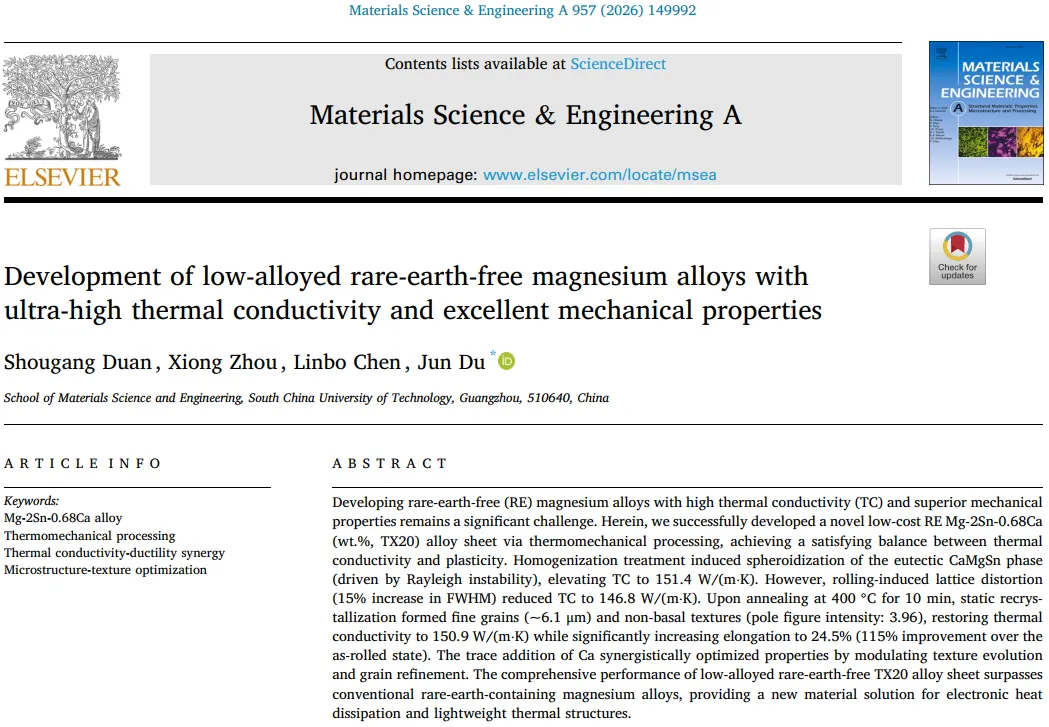

华南理工大学杜军团队针对无稀土低成本Mg-2Sn-0.68Ca（TX20）合金开展专项研究，相关成果发表于《Materials Science & Engineering A》957 (2026) 149992，论文聚焦无稀土低合金化镁合金超高导热与优异力学性能协同开发，核心聚焦第二相形貌对导热性能的影响机制。

铸态原始状态下，该镁合金内部CaMgSn三元第二相呈现连续纤维状结构，如同细密渔网交织缠绕在晶界位置。这种长条状第二相结构会对导热核心载体电子产生极强散射作用，电子在晶界处反复折射受阻，热量传导通道被严重阻隔，这也是镁合金原生导热性能偏低的核心微观原因。

研发团队仅通过简单热处理工艺优化，在500℃条件下进行12小时均匀化处理，依托瑞利不稳定性原理，让纤维状第二相为降低界面能自发完成断线球化转变，从长条纤维状逐步过渡为短棒状，最终形成近球形颗粒状结构。结构改性后效果立竿见影，镁合金热导率直接飙升至151.4 W/(m·K)，彻底突破原生导热瓶颈。

后续轧制加工工序虽因引入晶格畸变，导致热导率小幅回落至146.8 W/(m·K)，但仅需增设400℃退火10分钟简易工序，通过静态再结晶消除晶格畸变缺陷，热导率即可恢复至150.9 W/(m·K)，同时材料延伸率从11.7%大幅提升至24.5%，实现导热性能与力学塑性双向提升。

科研研发启发：镁合金导热性能优化，无需盲目叠加合金元素、增加研发生产成本。做好第二相形貌调控，将散射阻隔效果极强的长条状第二相，改性为散射影响极小的球形第二相，依托基础热处理工艺优化界面状态，即可低成本实现导热性能跨越式提升，这也是材料界面工程应用的基础核心层级。

二、铝基复合材料疲劳开裂根治：强化相与基体界面相容，斩断疲劳失效源头

铝基复合材料凭借高强度、高模量、轻量化特性，广泛应用于高端装备、航空航天承重结构件，但量产应用中普遍存在早期疲劳开裂问题，结构服役寿命远达不到设计标准。行业内常规研发思路为增加陶瓷增强颗粒添加量、优化颗粒配比，试图提升基体强度，却忽略了增强相与铝基体之间的界面适配核心问题，最终导致增强颗粒不仅无法发挥强化作用，反而成为疲劳开裂的核心隐患。

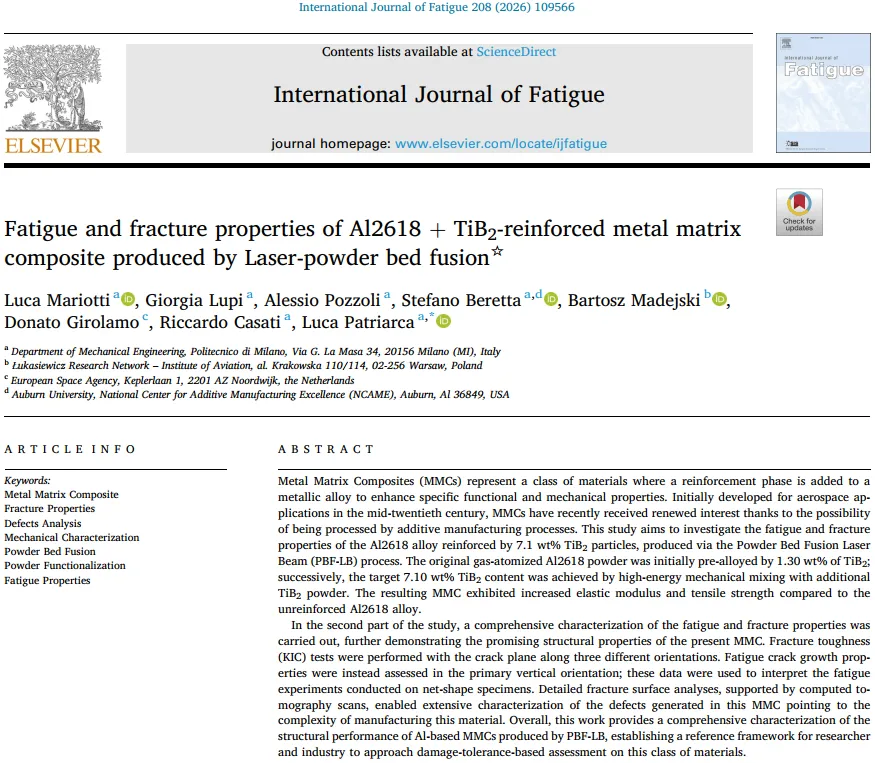

米兰理工大学团队聚焦激光粉末床熔融（PBF-LB）3D打印Al2618 + 7.1 wt% TiB₂铝基复合材料开展疲劳性能专项研究，相关成果刊发于《International Journal of Fatigue》208 (2026) 109566。该复合材料添加TiB₂陶瓷颗粒后，弹性模量较铝基体提升13%以上，屈服强度可达345 MPa，静态强化效果达标，但疲劳服役寿命始终存在致命短板。

专项疲劳测试与微观表征分析发现，铝基复合材料疲劳失效的核心杀手并非制备过程中产生的气孔缺陷，而是材料表面及近表面的大尺寸界面缺陷。这类缺陷源于3D打印两层轮廓扫描起止点相位角接近0°，局部热堆积诱发界面异常缺陷生成，而真正加速裂纹扩展、引发早期开裂的核心诱因，是陶瓷TiB₂颗粒与铝基体的界面结合问题。

陶瓷颗粒与铝基体热膨胀系数差异悬殊，3D打印冷却成型过程中，两相界面处会持续积聚高额残余应力。在交变疲劳载荷作用下，这类应力集中界面成为天然裂纹萌发源头，裂纹会优先沿着TiB₂颗粒与铝基体的结合界面快速扩展，大尺寸陶瓷颗粒甚至会被裂纹直接劈开，最终导致材料快速疲劳失效。同时打印取向直接影响裂纹扩展路径，垂直取向试样裂纹沿熔池边界快速蔓延，断裂韧性仅18.0 MPa√m；水平取向试样裂纹横穿熔池，扩展路径曲折，断裂韧性可达23.9 MPa√m，界面应力与结合状态直接决定材料疲劳寿命。

科研研发启发：铝基复合材料研发核心不在于盲目提升增强相含量，而在于优化增强相与基体的界面相容性。消除颗粒尖锐棱角、改善界面润湿效果、缓释界面残余应力、规避界面有害析出相，做好界面结合质量管控，才能让增强相真正发挥强化作用，从根源斩断疲劳开裂隐患，这是材料界面工程应用的进阶核心层级。

三、中锰钢屈服性能稳控：调控相界面共格特性，根除屈服波动与吕德斯带

中锰钢作为高性能结构钢核心材料，在汽车轻量化、工程结构承重领域应用广泛，但量产加工中存在核心痛点：相同成分的中锰钢，不同热处理及变形工艺下屈服性能忽软忽硬，部分工况出现明显屈服平台与吕德斯带，材料成型稳定性极差，严重制约批量冲压加工与后续服役性能。过往行业归因于Cottrell气团钉扎位错、两相强度差值、晶粒形貌差异，而顶刊最新研究揭开了真正核心诱因——铁素体与奥氏体相界面共格性差异。

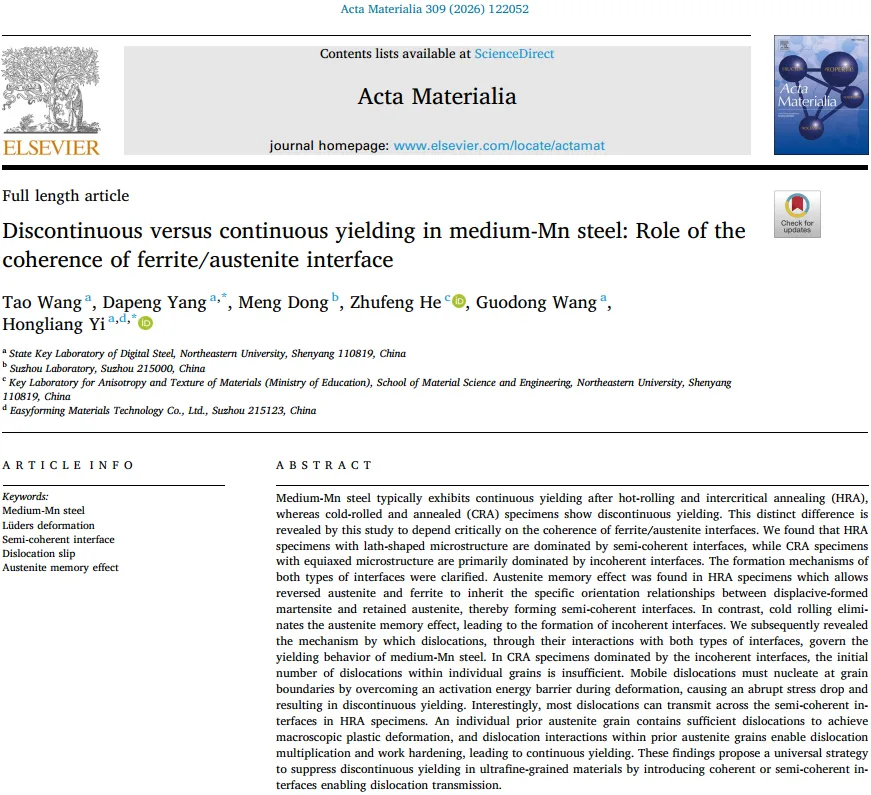

东北大学易红亮团队深耕中锰钢屈服行为调控研究，相关重磅成果发表于金属材料领域顶刊《Acta Materialia》309 (2026) 122052。研究选取Fe-0.15C-7Mn系中锰钢，对比两种主流加工工艺试样性能差异：热轧+临界区退火（HRA）工艺试样呈现连续屈服特性，无吕德斯带缺陷；冷轧+临界区退火（CRA）工艺试样则出现明显上下屈服点与显著吕德斯带，材料屈服性能波动剧烈。

研发团队通过高分辨TEM与EBSD微观精细表征，精准剖析两种工艺下材料相界面核心差异：其一，HRA热轧退火试样，铁素体与奥氏体保持K-S或N-W稳定取向关系，相界面为半共格结构，晶格衔接连续性良好，仅存在少量失配位错，界面结构规整适配；其二，CRA冷轧退火试样，冷轧工艺彻底破坏原有晶粒取向关系，再结晶后两相晶粒取向随机排布，相界面呈现非共格特征，晶格结构完全不匹配、衔接断裂。

为排除相变诱发塑性（TRIP）效应干扰，团队在200℃恒温条件下开展拉伸测试，单纯验证相界面对屈服性能的影响。测试结果显示，两种工艺试样屈服行为差异未发生改变，半共格界面试样始终连续屈服，非共格界面试样持续存在屈服平台，直接证实相界面共格性是决定屈服稳定性的核心因素。

核心作用机制清晰明了：半共格界面晶格衔接连续，位错可直接横穿两相界面自由运动，晶粒内部位错数量充足，无需从晶界新生位错，无应力突变，最终实现连续屈服；非共格界面晶格完全失配，位错无法穿越界面运动，晶粒内部位错数量极少，必须从晶界高能位置新生位错，引发应力骤降，进而产生吕德斯带与屈服波动问题。

科研研发启发：中锰钢屈服性能稳定化调控，无需改动钢材基础成分，核心在于通过变形与热处理工艺调控相变路径，人为构建可让位错自由穿越的半共格相界面，从微观原子结构层面改写材料宏观屈服力学行为，这也是材料界面工程应用的深层核心层级。

四、三个案例串起来：界面工程的三层境界

镁合金导热提升、铝基复合材料抗疲劳、中锰钢屈服稳控，三类材料品类不同、性能需求不同、应用场景不同，但底层性能调控逻辑高度统一，核心均依托界面工程优化实现性能升级，对应界面工程三大修炼境界，层层递进、深度赋能材料研发提质增效。

界面工程第一层·基础形貌调控：以镁合金优化为代表，聚焦第二相微观几何形貌，通过简易热处理实现第二相球化改性，无需额外成本即可降低界面负面作用，快速提升基础性能，实操简单、见效直接，是所有材料研发优先落地的基础手段。

界面工程第二层·界面应力与结合调控：以铝基复合材料优化为代表，不再局限于宏观形貌，聚焦界面应力匹配、两相结合强度、界面缺陷管控，让材料增强相发挥正向作用，规避界面成为性能失效短板，适配高端工况高性能需求。

界面工程第三层·界面原子结构调控：以中锰钢优化为代表，深入微观原子晶格层级，通过工艺调控晶粒取向与界面共格性，从材料力学行为底层逻辑改写宏观性能，研发难度最高，但性能优化效果最深远、核心竞争力最强。

五、工程研发实操建议：先做好界面管控，再谈成分优化

当下金属材料研发行业普遍存在研发误区：多数研发人员耗费大量精力反复微调合金成分，频繁增减稀土元素、更换配比参数，调整数十炉试样，性能仅提升百分之几，研发与生产成本却大幅翻倍，研发投入与产出严重失衡。

并非成分优化毫无意义，而是在盲目调整成分之前，务必先做好微观界面基础管控，优先解决低成本、高回报的界面核心问题，研发事半功倍。研发实操过程中，优先聚焦三大核心界面问题自查优化：一是核查第二相微观形貌，优先通过热处理实现纤维状、长条状第二相球化改性；二是核查增强相与基体界面适配性，消除颗粒尖锐棱角，规避界面有害析出相与残余应力集中；三是核查相界面共格特性，通过变形与冷却工艺调控晶粒取向，构建适配服役需求的稳定相界面结构。

三篇顶刊论文的核心价值，不在于研发出全新金属材料，而在于用精准实验数据与微观表征实证：金属材料性能提升的核心瓶颈，从来不在纸面成分配比，而在被长期忽视的微观界面。抓好界面工程精细化调控，远比盲目叠加合金元素、粗放调整成分，更能实现材料性能高效跃升、成本精准管控。

文献分析工具:  科应全球文献AI平台(www. scienceing. com)

Nature Machine Intelligence重磅｜卡尔斯鲁厄理工学院团队构建LLM+概念图+图神经网络混合框架，破解材料科研隐性关联挖掘难题

【AI+碳材料前沿】堆叠集成机器学习框架赋能热解生物炭逆向定制与工艺参数优化，精准增效污水处理反硝化脱氮效能（PSEP IF=7.8）

【机器人+AI驱动】北大 / 麻省理工 / 新国立 / 上交联合：“点击锁定” 策略实现单原子催化剂高通量自动化合成与公斤级放大

【Nature重磅】宾夕法尼亚州立大学常翠祖课题组：莫尔超晶格赋能CPDM态调控，开辟超导研究新路径

【纯计算】重庆大学团队在Phys. Rev. Lett.发表反铁磁体光诱导奇宇称磁性研究
