第一章产品说明

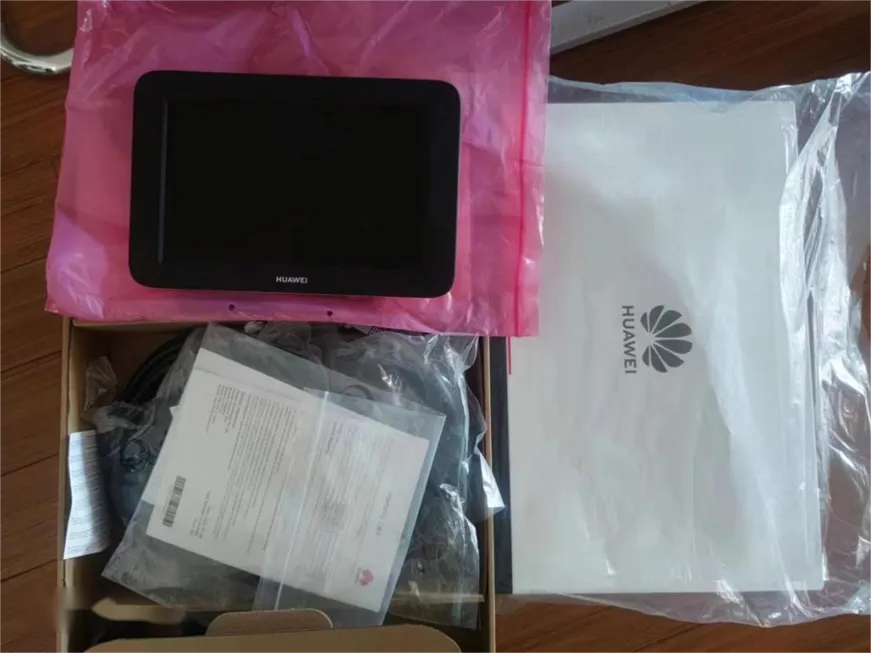

1.1开箱说明

箱内：终端设备、TOUCH会议触控屏、HDMI线、网线、保卡

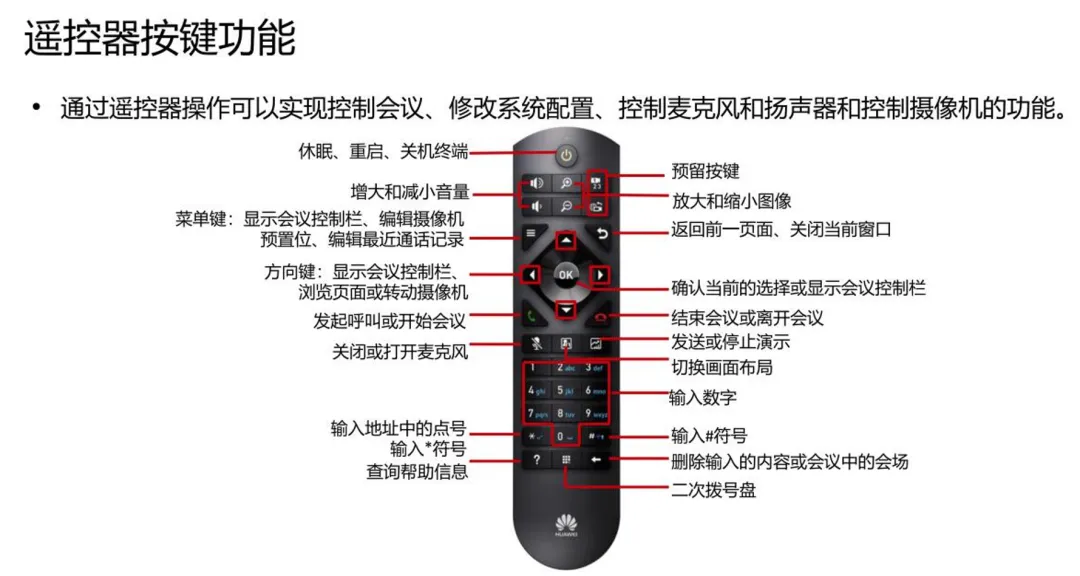

1.2 Touch和遥控器说明

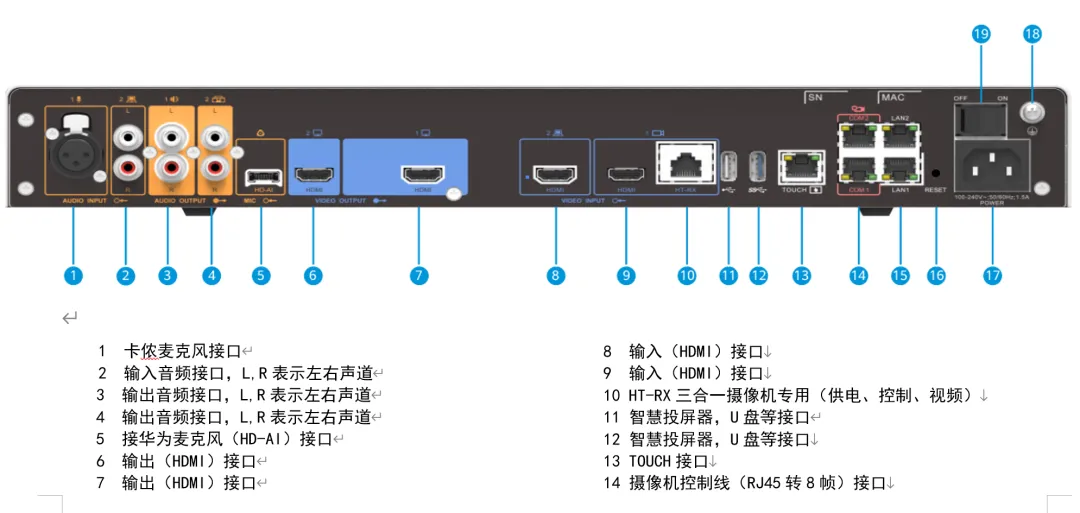

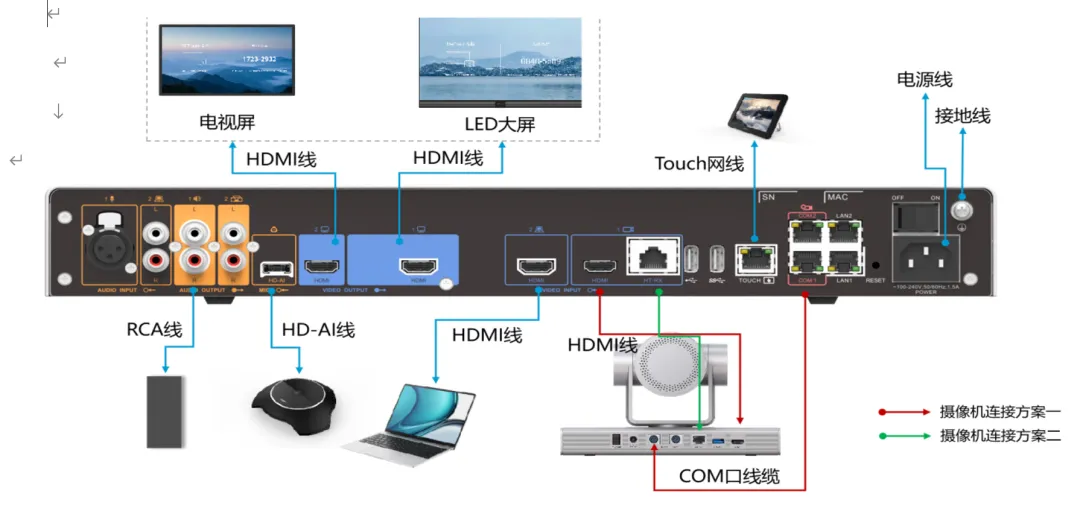

1.3终端接口说明

1卡侬麦克风接口

2输入音频接口，L,R表示左右声道

3输出音频接口，L,R表示左右声道

4输出音频接口，L,R表示左右声道

5接华为麦克风（HD-AI）接口

6输出（HDMI）接口

7输出（HDMI）接口

8输入（HDMI）接口9输入（HDMI）接口10 HT-RX三合一摄像机专用（供电、控制、视频）11 智慧投屏器，U盘等接口

12 智慧投屏器，U盘等接口13 TOUCH接口14 摄像机控制线（RJ45转8帧）接口15 网线接口

16重置按钮17 电源接口（电源线）

18 接地线

19 开关（off关，on开）

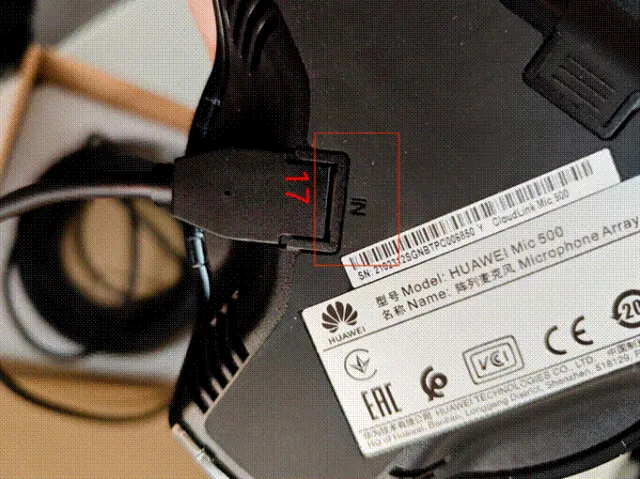

17 麦克风连接口（HD-AI）接口

18 摄像机电源接口19 接摄像机控制线（RJ45转8帧）接口20 摄像机输入（HDMI）接口

第二章.Touch配置（不可管理）

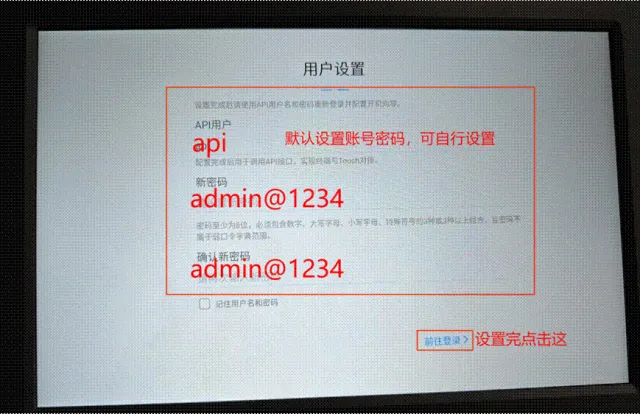

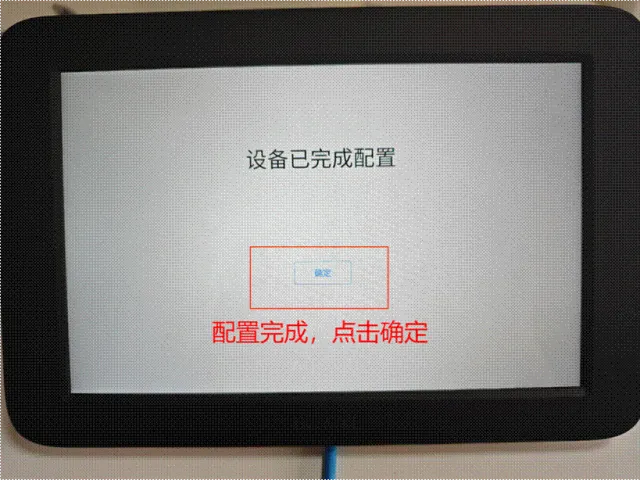

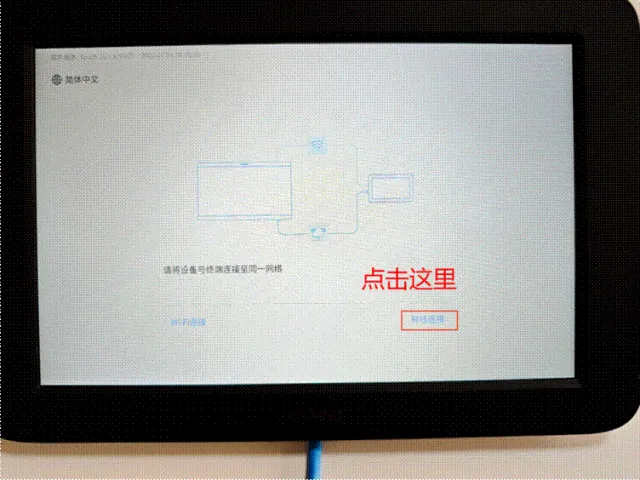

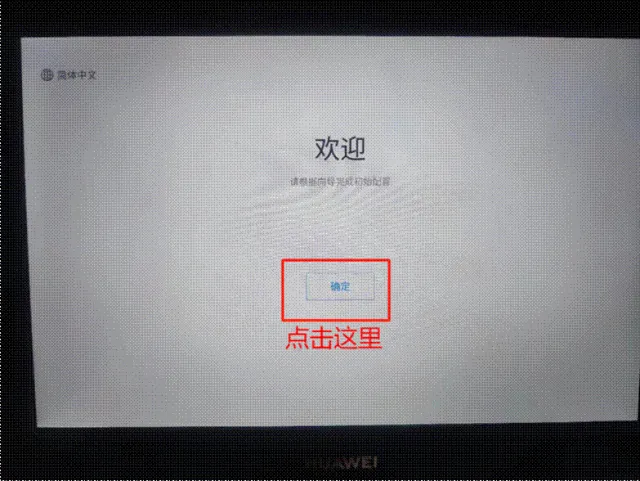

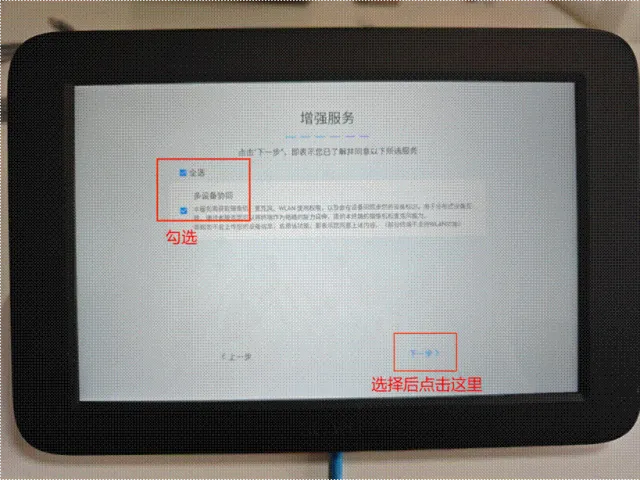

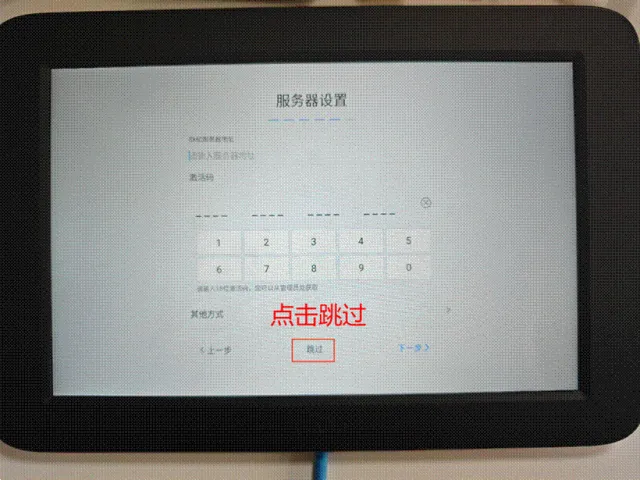

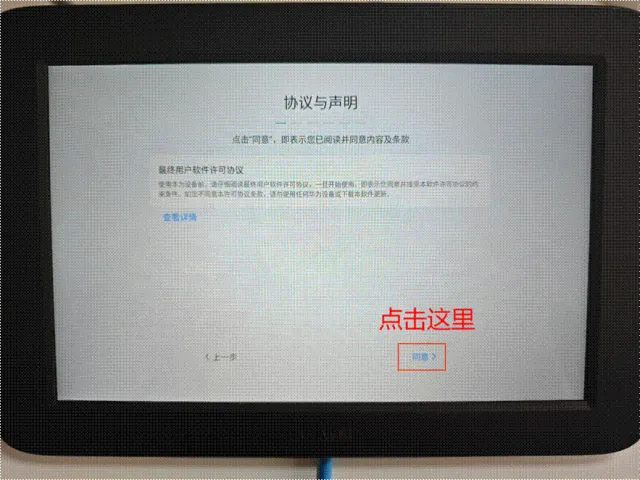

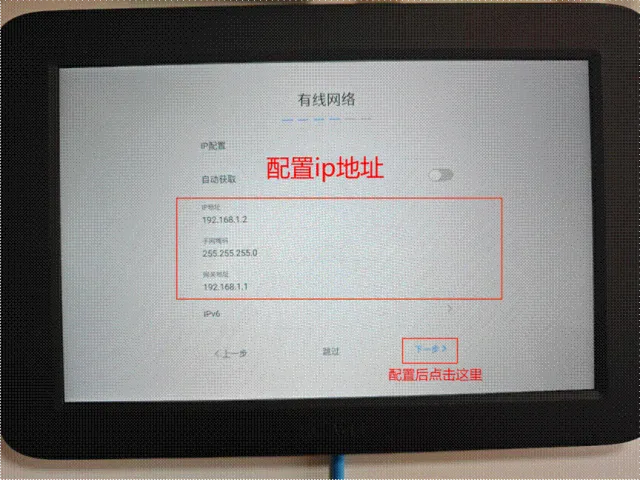

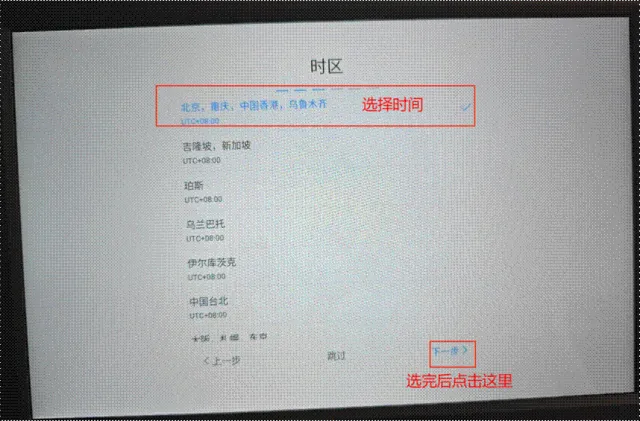

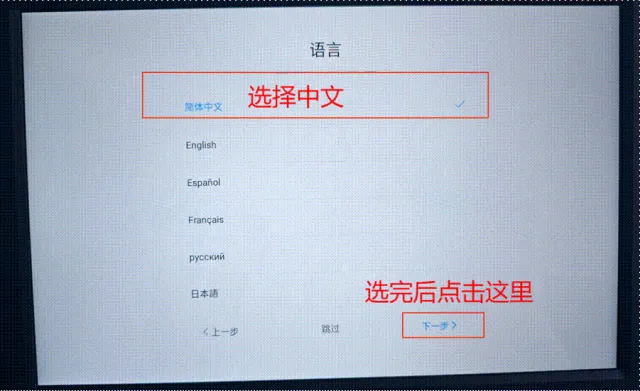

2.1配置教程

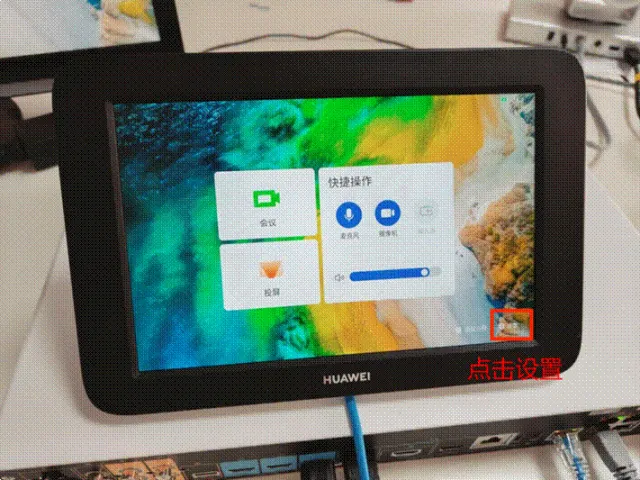

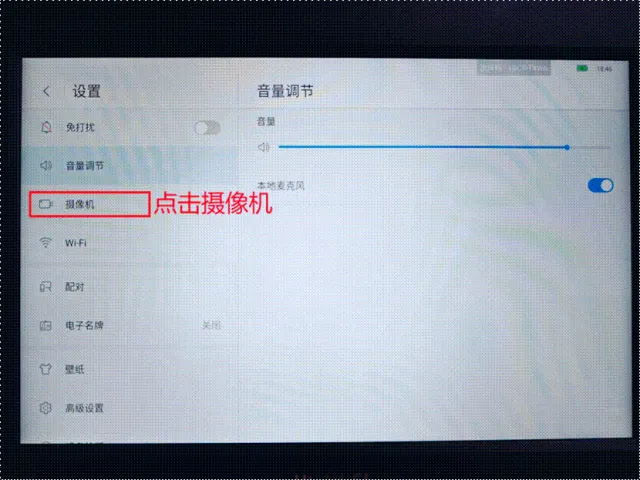

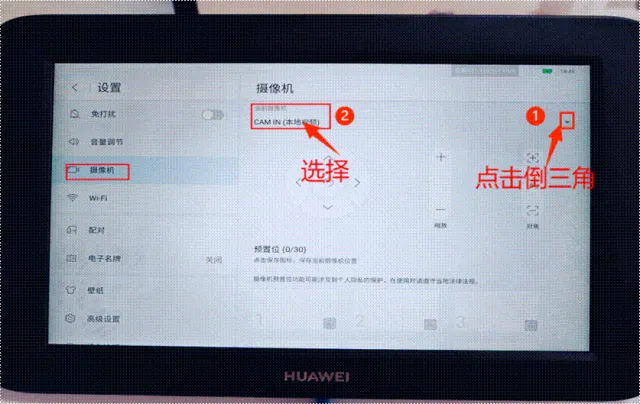

2.2.调出摄像机

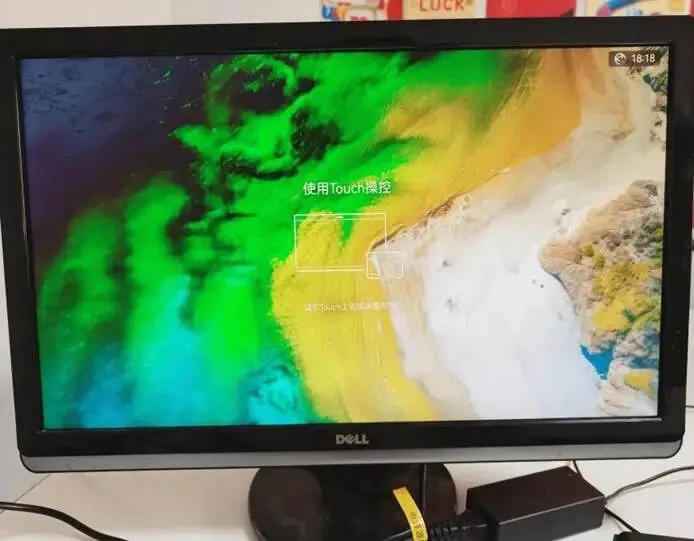

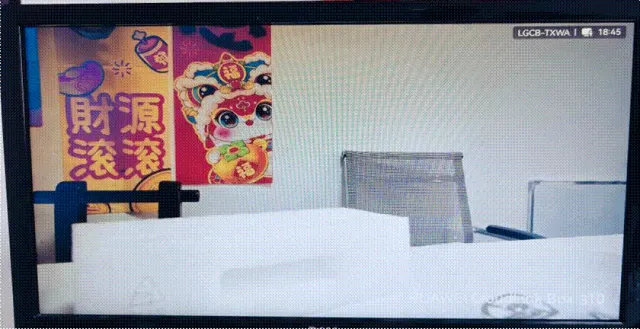

摄像机图像

第三章.登录终端Web界面

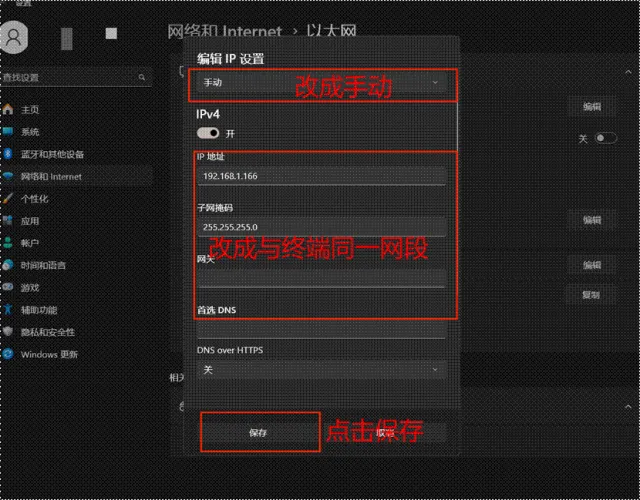

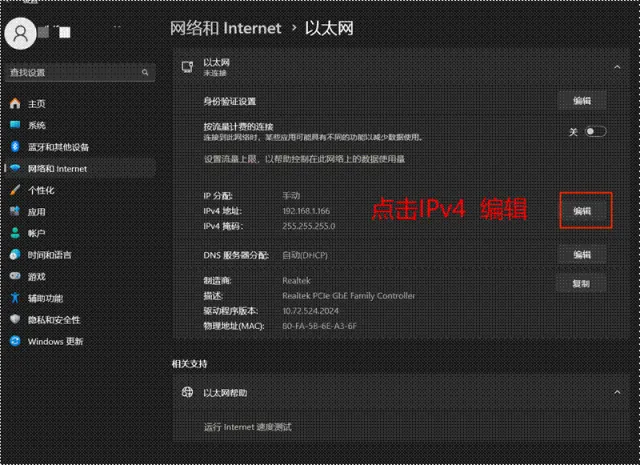

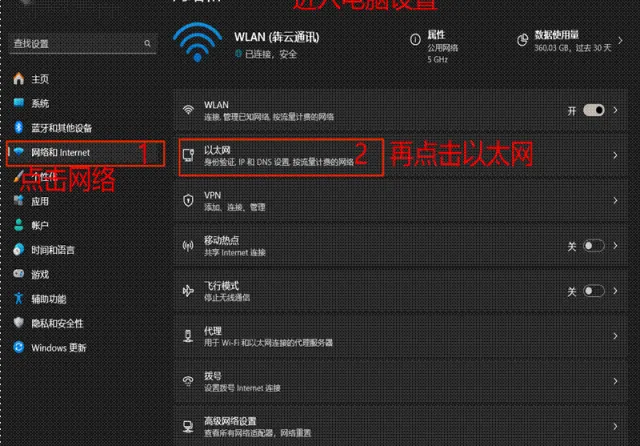

3.1配置以太网

终端和笔记本电脑要在同一个网段内,输入ip地址进入

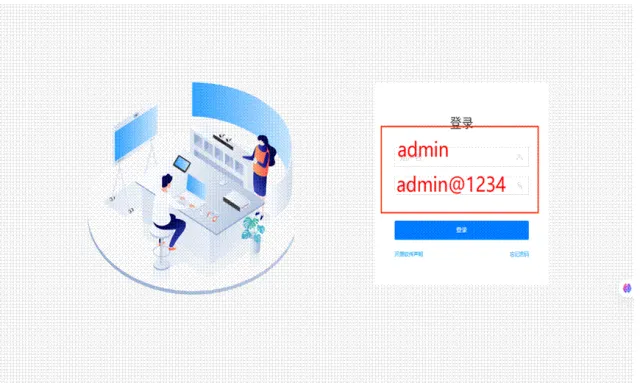

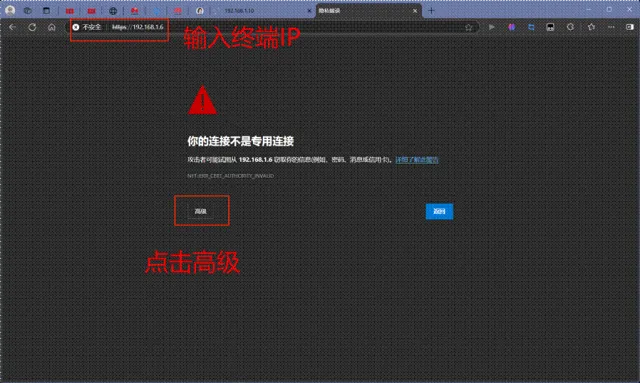

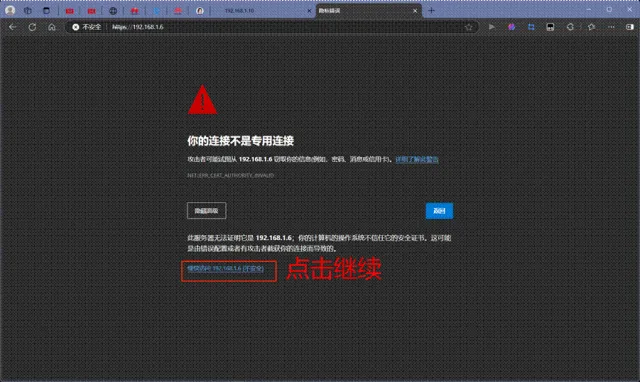

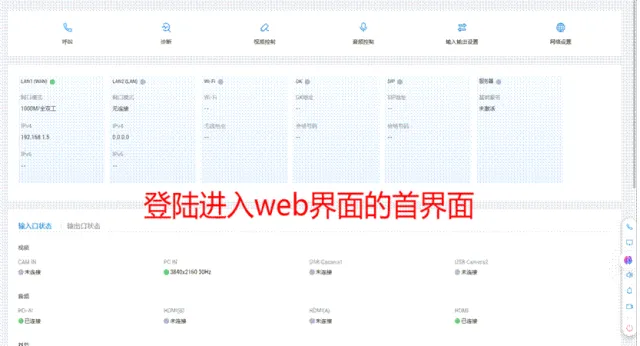

3.2进入终端web界面

·

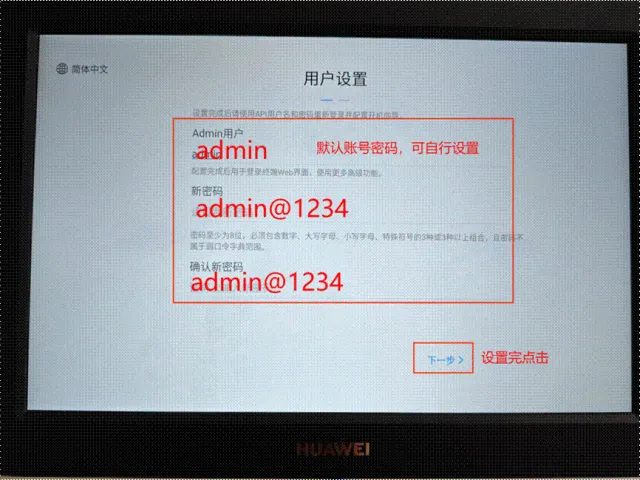

账号：admin、密码：admin@1234

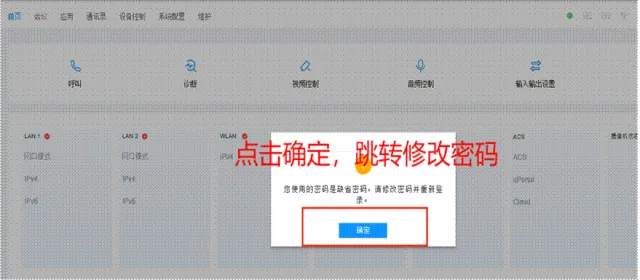

如出现登录要修改密码，密码要求字母+数字+符号类型，如admin@12345或自行设置；

3.3修改配置

进去Web界面后根据需要修改参数。大多需要修改的参数都在系统配置里面改动。（接听模式，休眠，兼容性，会场名，IP地址，服务器）这几个是常规的要修改的。

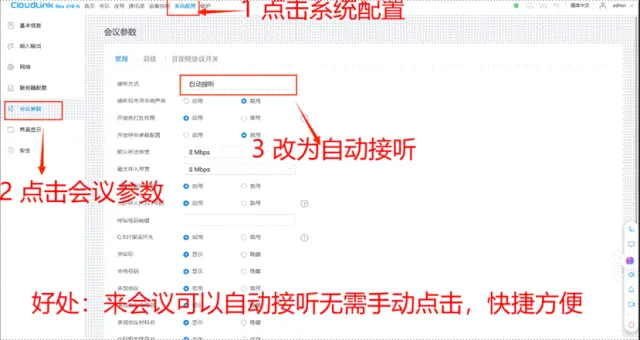

3.3.1 接听模式

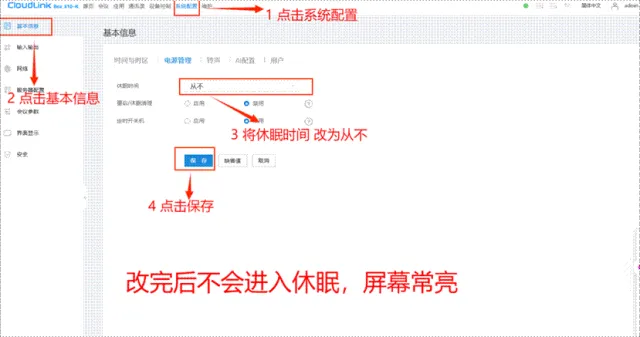

3.3.2 电源模式

3.3.3 兼容性模式

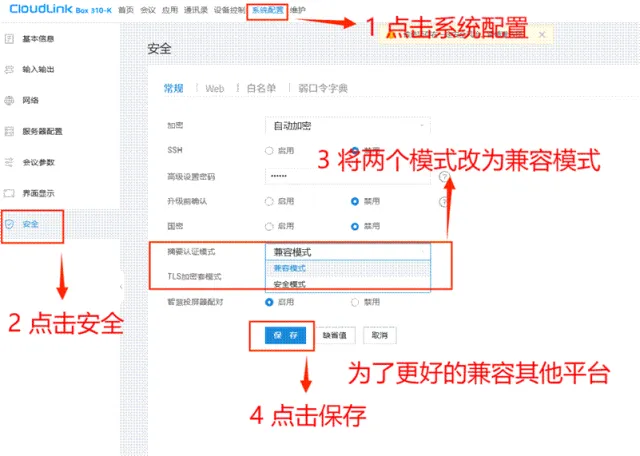

点击系统配置，到左侧点击安全，把摘要认证和TLS加密套的安全模式改为兼容模式。

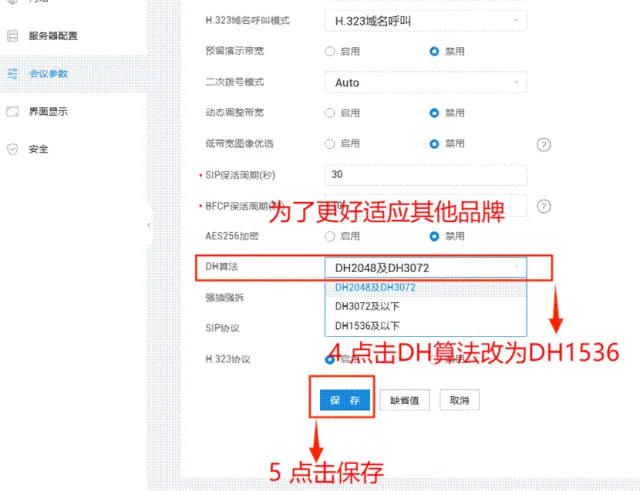

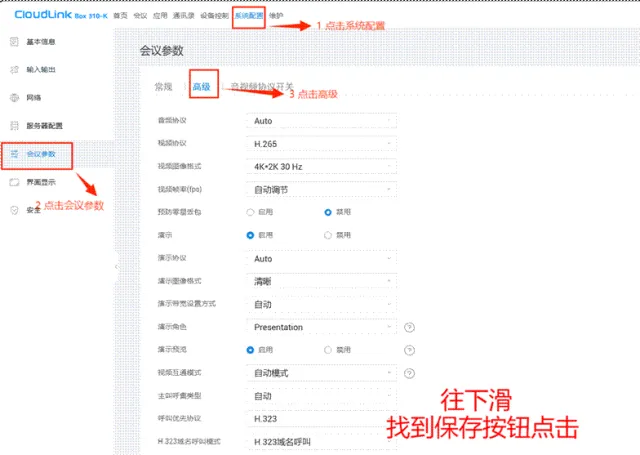

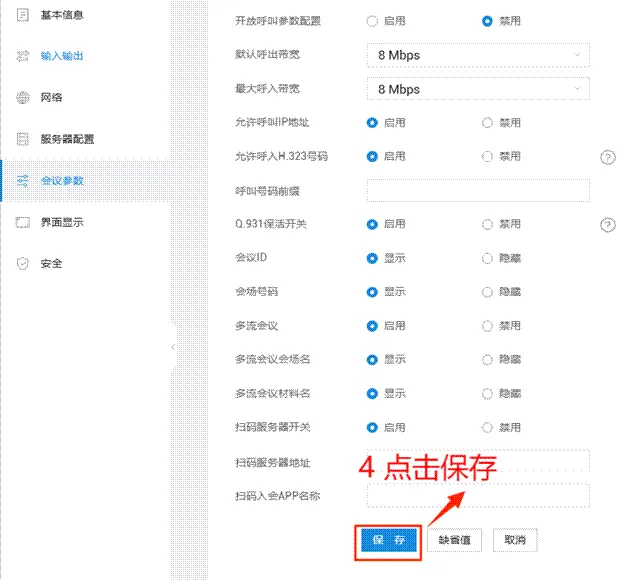

l再点击会议参数，高级向下划到最下面，点击DH算法修改为DH1536及以下

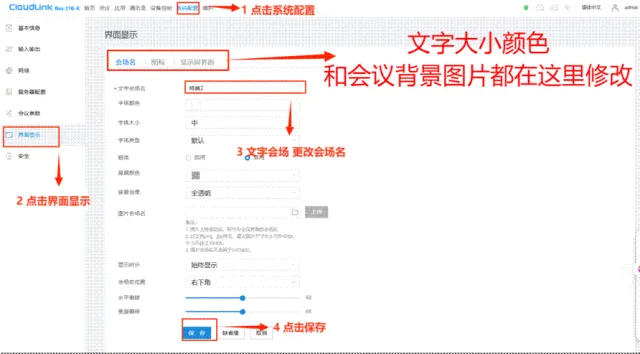

3.3.4 会场名

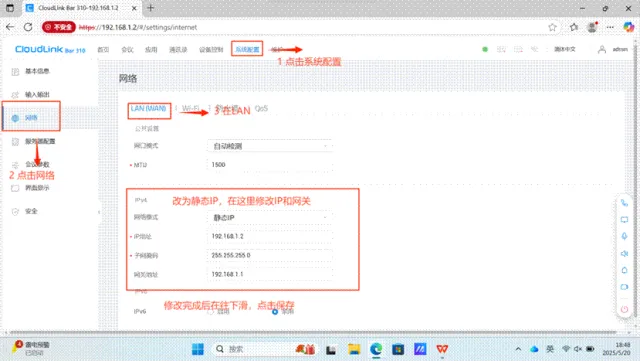

3.3.5 IP地址配置

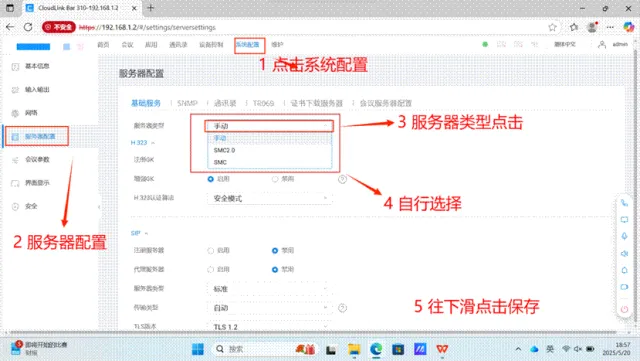

3.3.6服务器模式

以上就是一些基本的安装调试，有问题随时与我联系
