【软件技巧】AI科研绘图:提示词模板与实战指南

在AI生成科研插图时，常见误区是将整段论文摘要或背景信息直接输入模型，导致图像虽视觉炫丽却逻辑不清、信息杂乱。科研绘图的核心在于清晰传达科学逻辑、机制路径与视觉层级，而非单纯追求美观。有效的提示词应明确：（1）图类型（如图形摘要、机制图、流程图等）；（2）核心过程（起始点、关键步骤、最终结果）；（3）画面布局（如从左至右、中心放射、上下分层等）；（4）视觉风格（如配色、背景、箭头样式、文字精简、局部放大等）。以下为适用于水泥基材料领域的提示词模板，仅需替换研究对象、机制细节与配色方案即可高效生成学术论文插图。

01

水泥水化机制图

水化机制图的核心在于清晰呈现从熟料溶解、水化产物生成，到微观结构逐步演变的完整动态过程。提示词中必须明确描述每个阶段的具体化学与物理变化，否则模型极易仅输出一幅静态的水泥石图像，而无法体现其内在反应机制与演化逻辑。

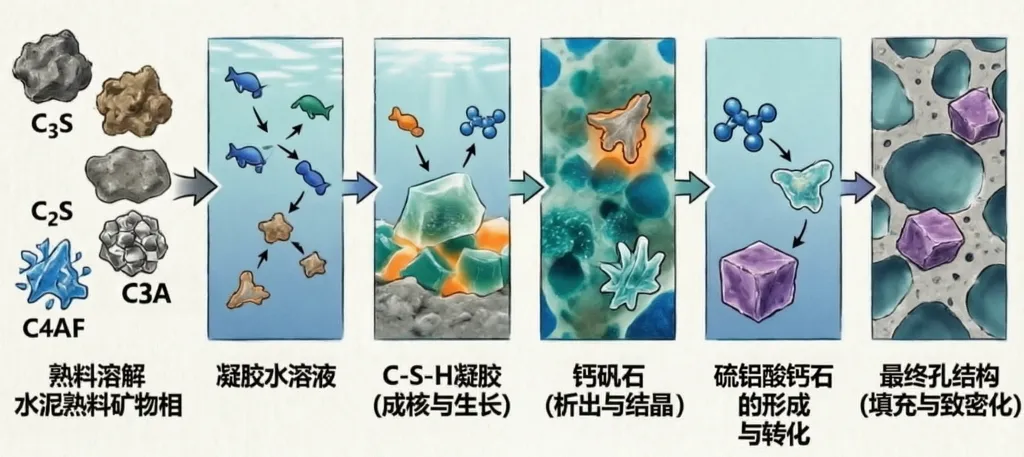

图1  水泥水化过程与微观结构演变机制示意图

中文提示词：请生成一张适合论文发表的科研机制示意图，主题是水泥水化过程与微观结构演变。图中展示水泥熟料矿物相（C3S、C2S、C3A、C4AF）的溶解过程，离子在水溶液中的迁移与反应，C-S-H凝胶的成核与生长，钙矾石的析出与结晶，硫铝酸钙石的形成与转化，以及最终孔结构的填充与致密化。请采用从左到右的横向流程布局，依次展示熟料溶解、水化产物成核、凝胶生长和孔结构演变。每个阶段使用简洁的科研图标或小场景表达，并用箭头串联整体流程。整体风格要求专业、清晰、适合材料科学论文配图，画面干净，层级明确，具有矢量化科研插图质感。请使用白色背景，以蓝色和青绿色为主色，橙色用于强调C-S-H凝胶生长，紫色用于硫铝酸钙石。避免过度装饰，不要出现大段文字说明。

02

纳米材料改性机制图

纳米改性图的重点是“纳米尺度下发生了什么”，提示词一定要写清楚纳米材料的具体作用方式：填充孔隙、提供成核位点、裂缝桥接等，而不是只写“纳米改性”。

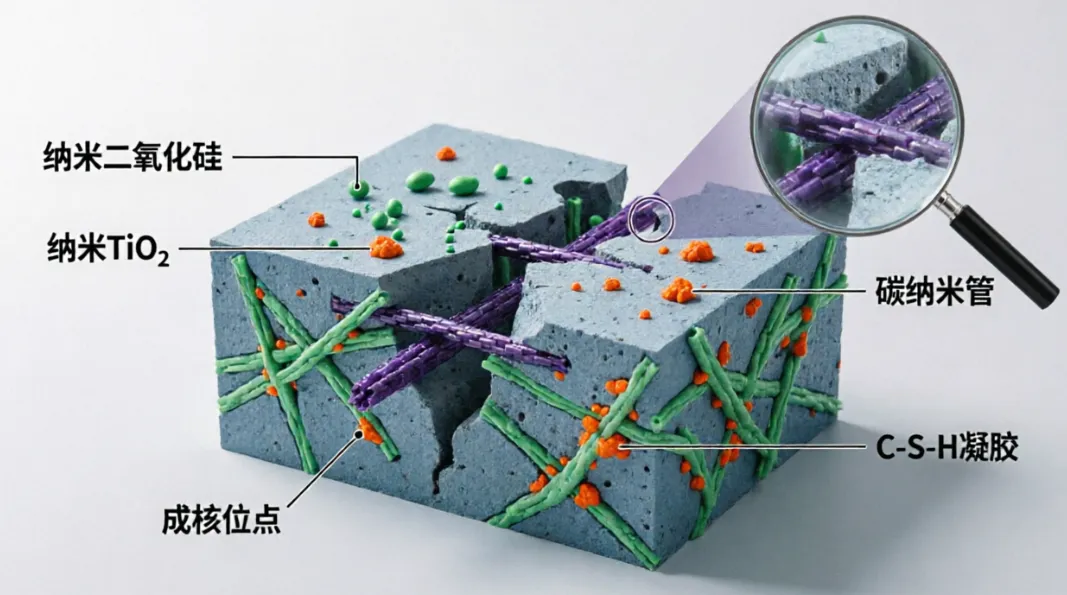

图2  纳米材料改性水泥基材料机制示意图

中文提示词：请生成一张适合论文发表的纳米材料改性水泥基材料机制示意图。图中展示纳米二氧化硅、纳米TiO2和碳纳米管分散在水泥浆体微观结构中，纳米颗粒填充纳米孔隙，C-S-H凝胶纳米结构的调控，水化产物的成核位点提供，以及碳纳米管的裂缝桥接作用。请采用中心聚焦式构图，以水泥浆体微观结构为主场景，周围加入局部放大视图展示纳米尺度的相互作用。整体风格要求简洁、专业、适合纳米材料论文配图。请使用浅色背景，以蓝灰色表示水泥基体，绿色表示纳米硅，紫色表示碳纳米管，橙色表示成核位点。用箭头和放大镜指示器突出纳米尺度作用。

03

混凝土自修复机制图

自修复混凝土是智能建材的重要方向，包括微裂缝自修复、细菌自修复、微胶囊自修复等多种机制。这类图需要展示从裂缝出现到修复完成的完整过程，采用从左到右的流程布局最为直观。自修复图的核心是把“修复剂怎么释放”和“裂缝怎么被填充”画出来。

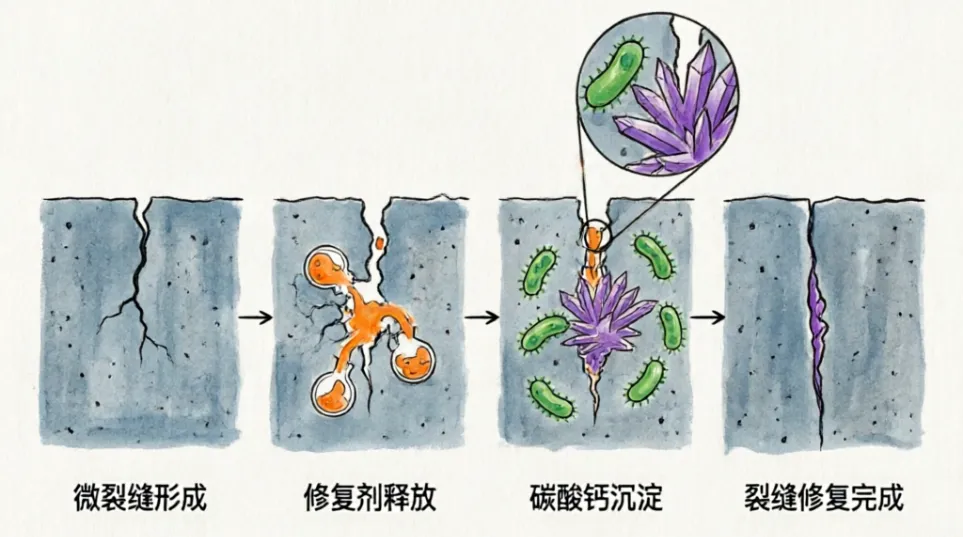

图3  混凝土自修复机制示意图

中文提示词：请生成一张适合论文发表的混凝土自修复机制示意图。图中展示混凝土微裂缝形成后，通过三种自修复机制实现裂缝密封：细菌孢子激活产生碳酸钙沉淀填充裂缝、微胶囊破裂释放修复剂密封裂缝、以及结晶生长密封裂缝通道。请采用从左到右的流程布局，依次展示裂缝形成、修复剂释放、沉淀过程和裂缝修复完成。整体风格要求简洁、专业、适合智能建材论文配图。请使用白色背景，以蓝灰色表示混凝土，绿色表示细菌活性，橙色表示修复剂，紫色表示碳酸钙结晶。用箭头展示修复进展和局部放大视图展示裂缝填充细节。

04

纤维增韧机制图

钢纤维、聚丙纤维、PVA纤维、碳纤维等纤维增强水泥基复合材料的增韧机制是结构工程领域的经典课题。这类图需要展示不同纤维类型在水泥基体中的分布、裂缝起裂后纤维的桥接作用、纤维拔出过程以及能量吸收机制。

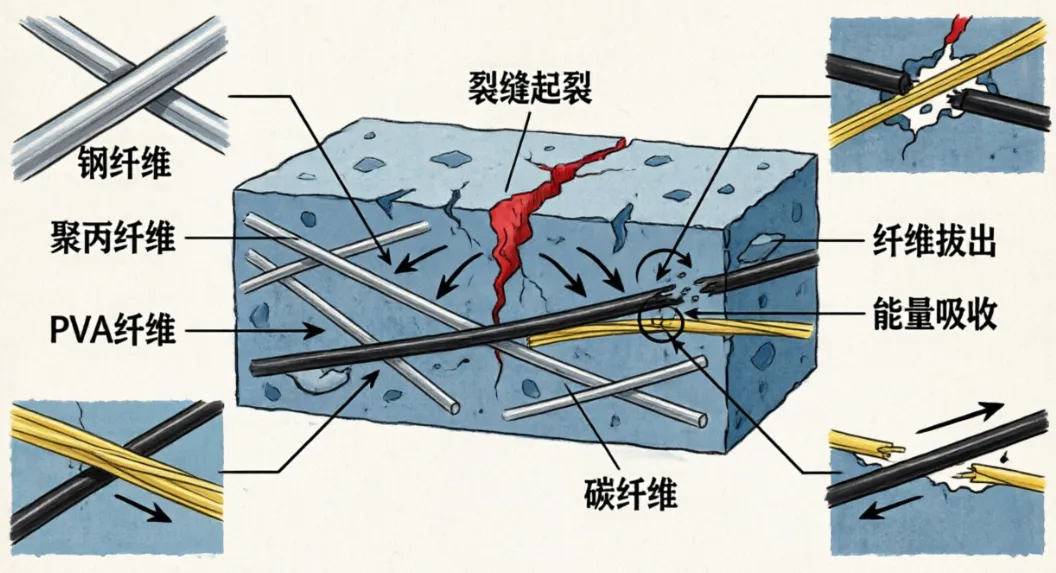

图4  纤维增强水泥基复合材料韧性机制示意图

中文提示词：请生成一张适合论文发表的纤维增强水泥基复合材料增韧机制示意图。图中展示不同纤维类型（钢纤维、聚丙纤维、PVA纤维、碳纤维）在水泥基体中的分布，裂缝起裂后纤维的桥接作用，纤维拔出过程以及能量吸收机制。请采用中心聚焦式构图，以带裂缝的混凝土元件为主场景，周围加入局部放大视图展示纤维-基体界面、纤维桥接和拔出行为。整体风格要求简洁、专业、适合结构工程材料论文配图。请使用浅色背景，以蓝灰色表示水泥基体，银色表示钢纤维，黄色表示PVA纤维，黑色表示碳纤维，红色表示裂缝路径。用箭头表示力的传递和能量耗散方向。

05

地聚物聚合机制图

地聚物是替代传统水泥的重要方向，其聚合机制与水泥水化截然不同。这类图需要展示从铝硅酸盐前驱体溶解、硅酸盐和铝酸盐单体形成、到三维铝硅酸盐网络凝胶形成的完整过程。

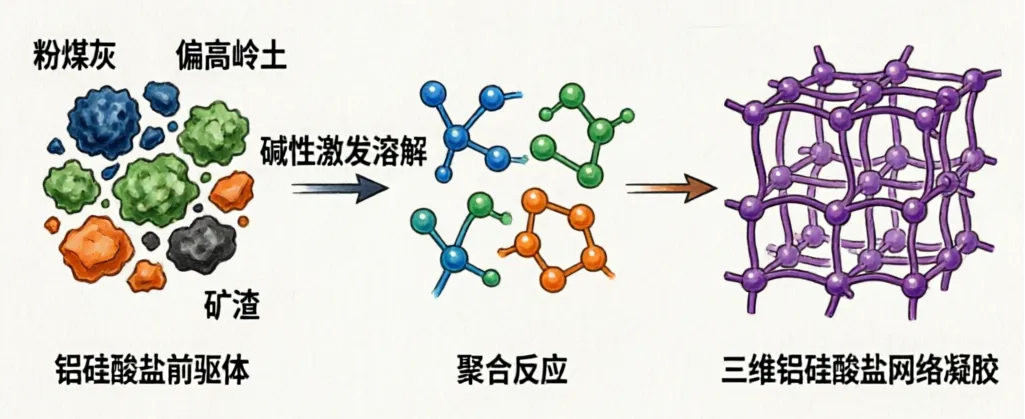

图5  地聚物聚合机制示意图

中文提示词：请生成一张适合论文发表的地聚物聚合机制示意图。图中展示完整的地聚合反应过程：铝硅酸盐前驱体（粉煤灰、偏高岭土、矿渣）在碱性激发剂溶液中溶解，硅酸盐和铝酸盐单体形成，富集合反应产生低聚合度产物，最终形成三维铝硅酸盐网络凝胶。请采用从左到右的流程布局，左侧展示前驱体材料，中间展示碱性激发溶解和聚合反应，右侧展示地聚物凝胶网络。整体风格要求简洁、专业、适合无机材料论文配图。请使用白色背景，以蓝色表示硅酸盐组分，绿色表示铝酸盐组分，橙色表示碱性激发剂，紫色表示地聚物凝胶。

06

期刊封面风格科研插图

封面图的关键是先确定“唯一视觉中心”，机制可以服务于视觉中心，但不能把所有机制都塞进去，否则画面会变成一张杂乱拼贴图。

图6  期刊封面风格科研插图示例

中文提示词：请生成一张高水平期刊封面风格的科研插图，主题是智能可持续水泥基材料。画面以一个发光的C-S-H分子结构和混凝土城市天际线作为视觉中心，展示从传统硅酸盐水泥到新一代可持续胶凝材料的演变，融合工业副产物、纳米工程和自感知功能。周围可以加入水化产物晶体、纤维增强网络、CO2矿化和数字孪生监测界面等元素。请采用中心主体构图，以分子-材料场景作为核心视觉焦点，背景中融入抽象的数据网络和可持续建筑元素。整体风格要求高级、精致、具有国际期刊封面感，视觉冲击力强，但仍保持科学合理性。请使用深蓝或黑色渐变背景，以青色、紫色和金色作为高亮色，营造智能建材与可持续发展结合的视觉氛围。画面应具有深度、光效和层次，但不要堆积过多无关元素。

通用提示词模板

请生成一张用于论文的【图的类型】，主题是【研究主题】。图中展示【主体对象】、【关键过程1】、【关键过程2】以及【最终结果】。请采用【构图方式】布局，并通过箭头、局部放大视图或分层结构来强化机制表达。整体风格要求简洁、专业、适合论文发表，呈现高质量科研示意图风格，具有清晰的结构层级和良好的可读性。请使用【背景要求】，以【主色】为主色，并用【强调色】突出关键事件。
