17G911 钢结构施工安全防护(文末下载PDF电子版)

发布时间：2026-09-16 03:09:09 最近访问：2026-09-16 03:09:08

内容源于网络，版权归原作者所有，若有侵权，请联系删除。

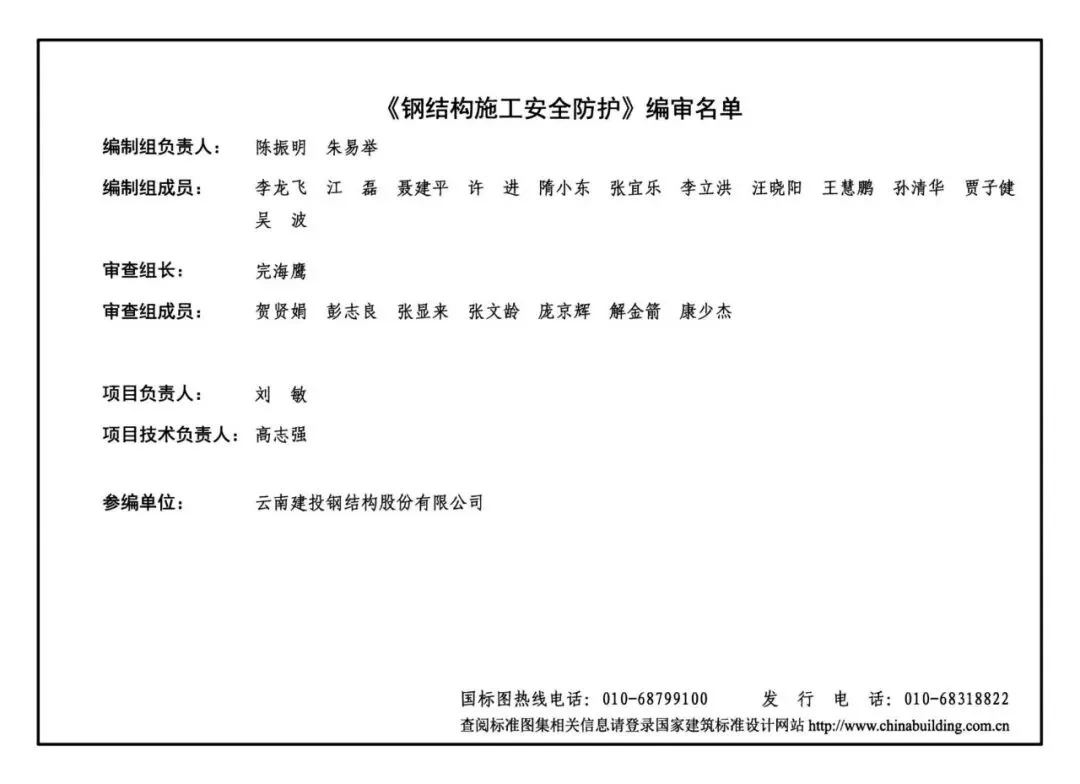

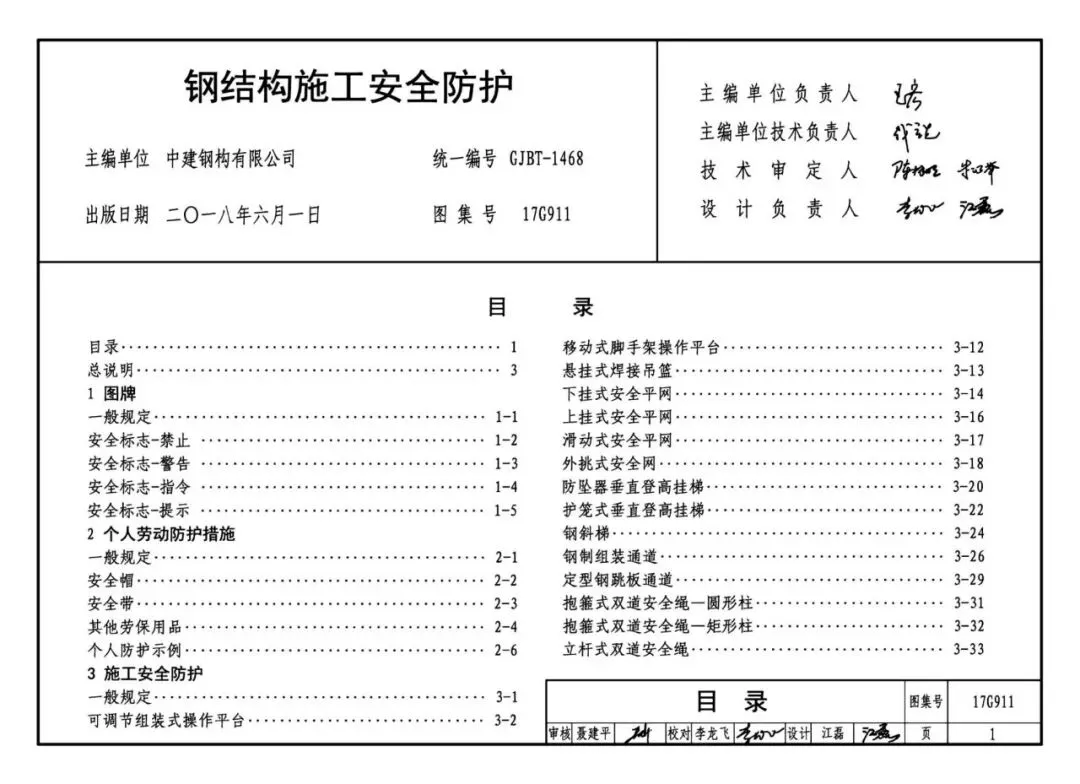

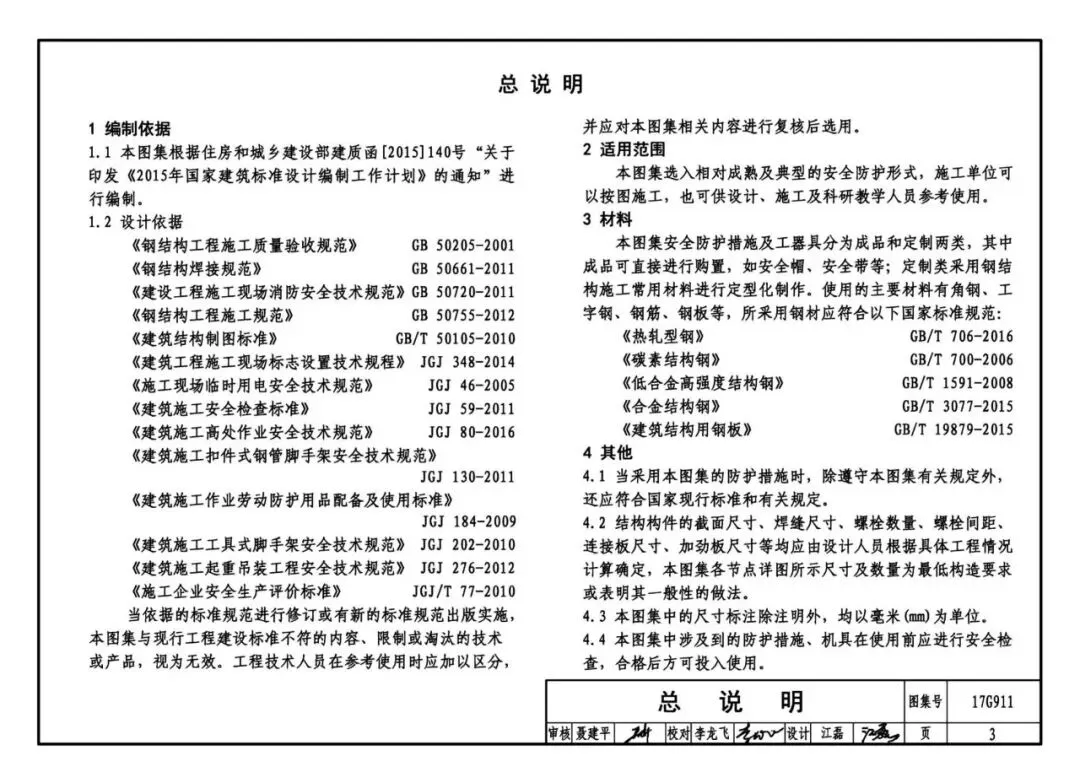

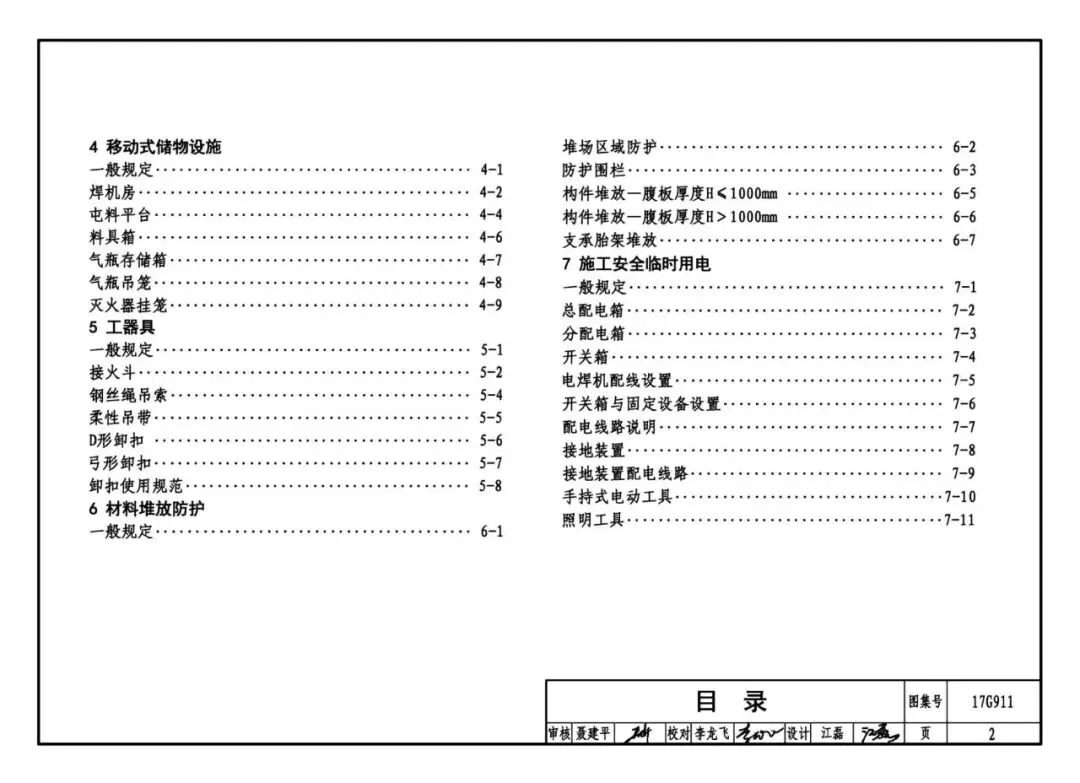

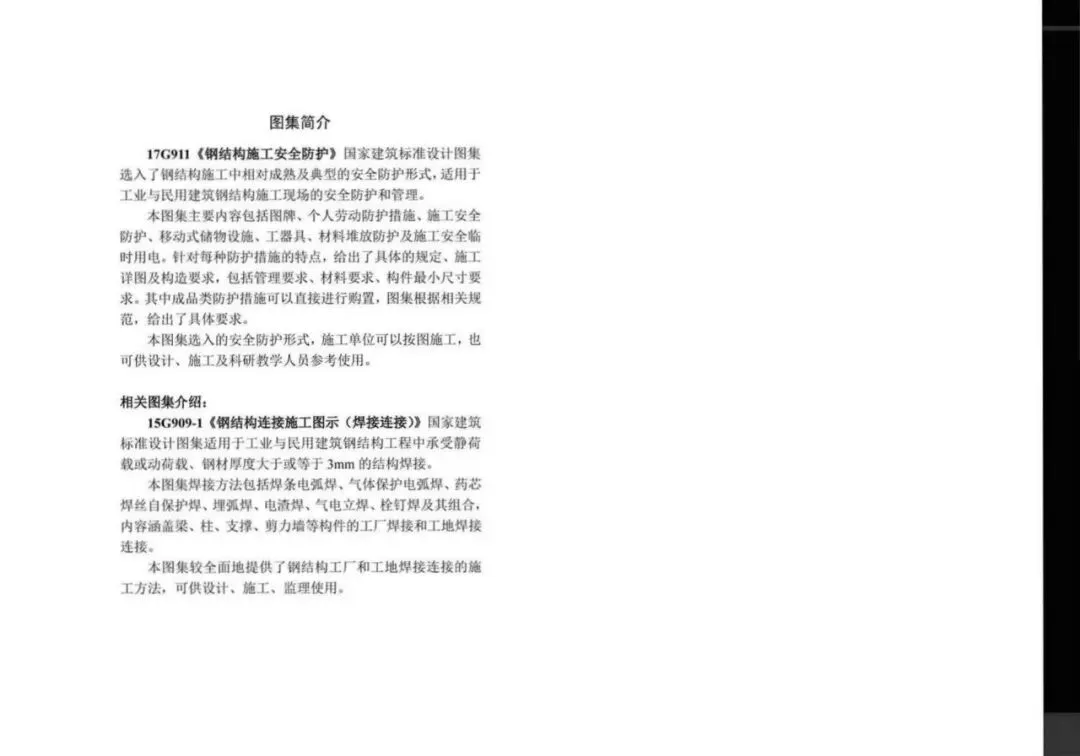

　　17G911《钢结构施工安全防护》为国家建筑标准设计图集，统一编号GJBT-1468，由中建钢构有限公司主编，云南建投钢结构股份有限公司参编，2018年6月1日出版，依据住房和城乡建设部建质函[2015]140号通知编制。图集内容分七个部分：图牌，个人劳动防护措施，施工安全防护，移动式储物设施，工器具，材料堆放防护，施工安全临时用电。

　　一、适用范围。本图集选自相对成熟及典型的安全防护形式，施工单位可以按图施工，也可供设计、施工及科研教学人员参考使用。图集的安全防护措施及工器具分为成品和定制两类：成品可直接购置，如安全帽、安全带等；定制类采用钢结构施工常用材料进行定型化制作。

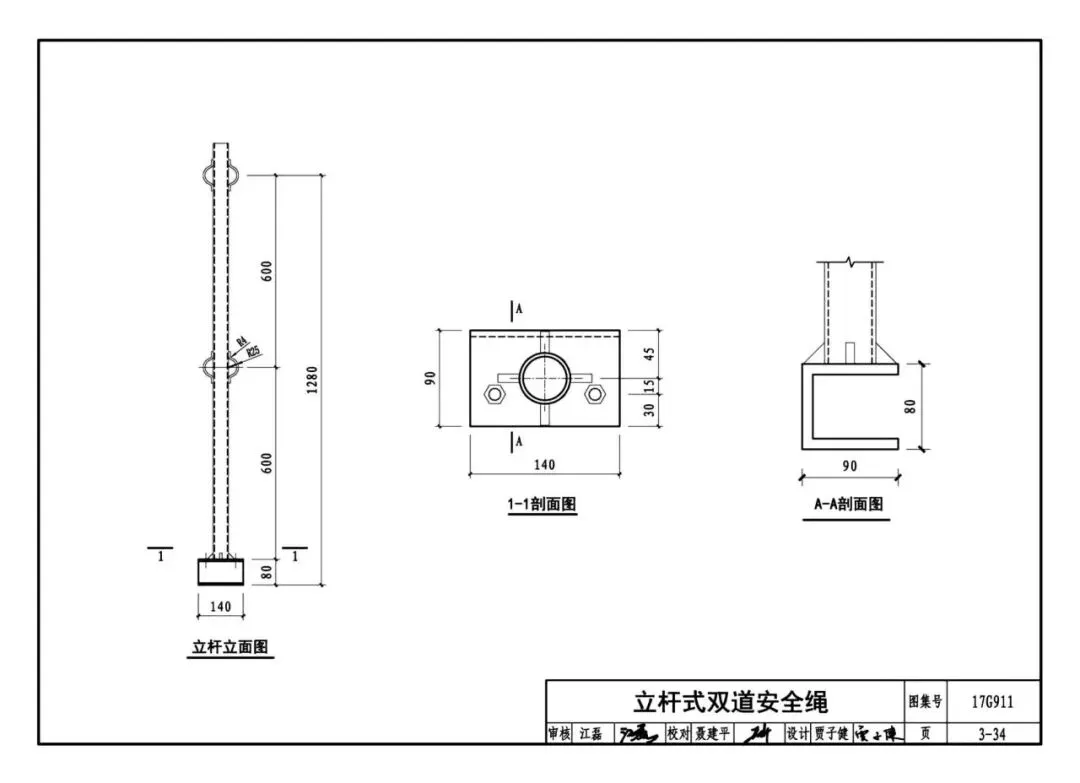

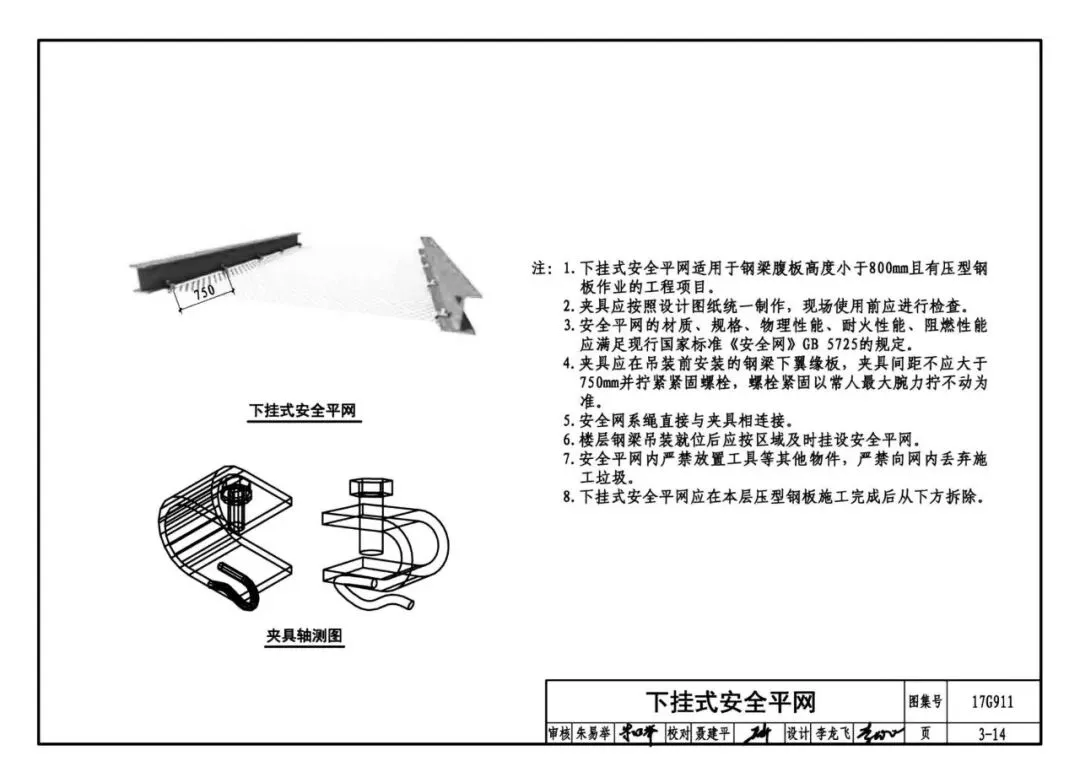

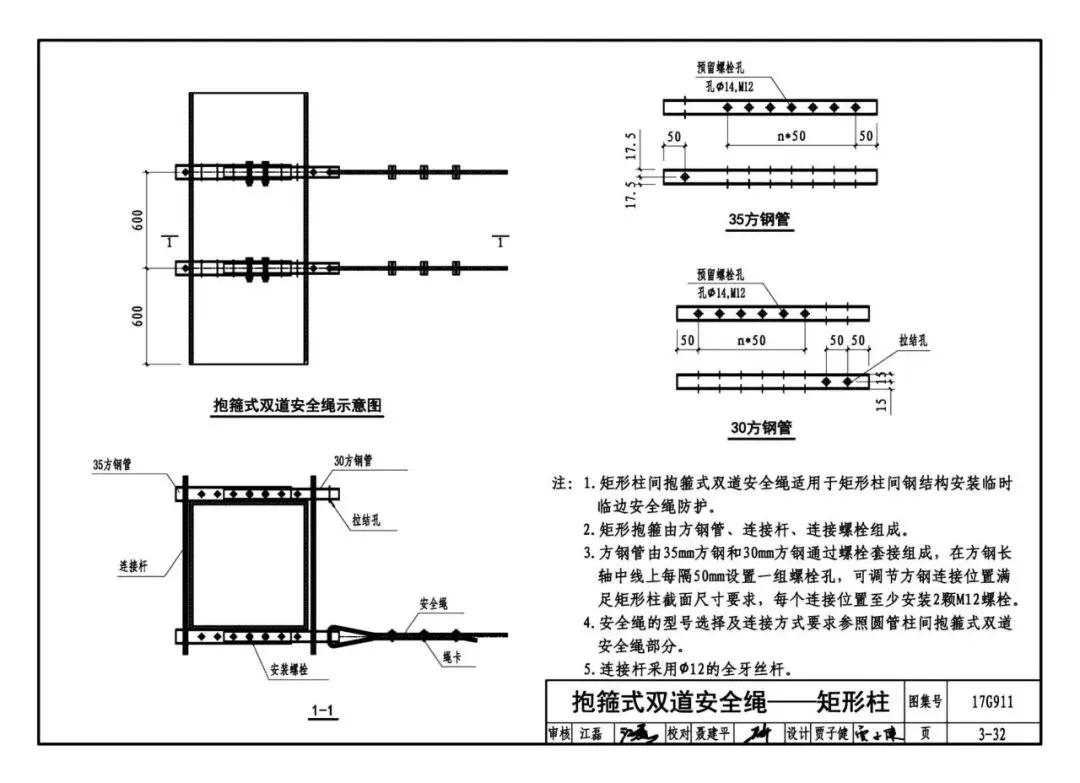

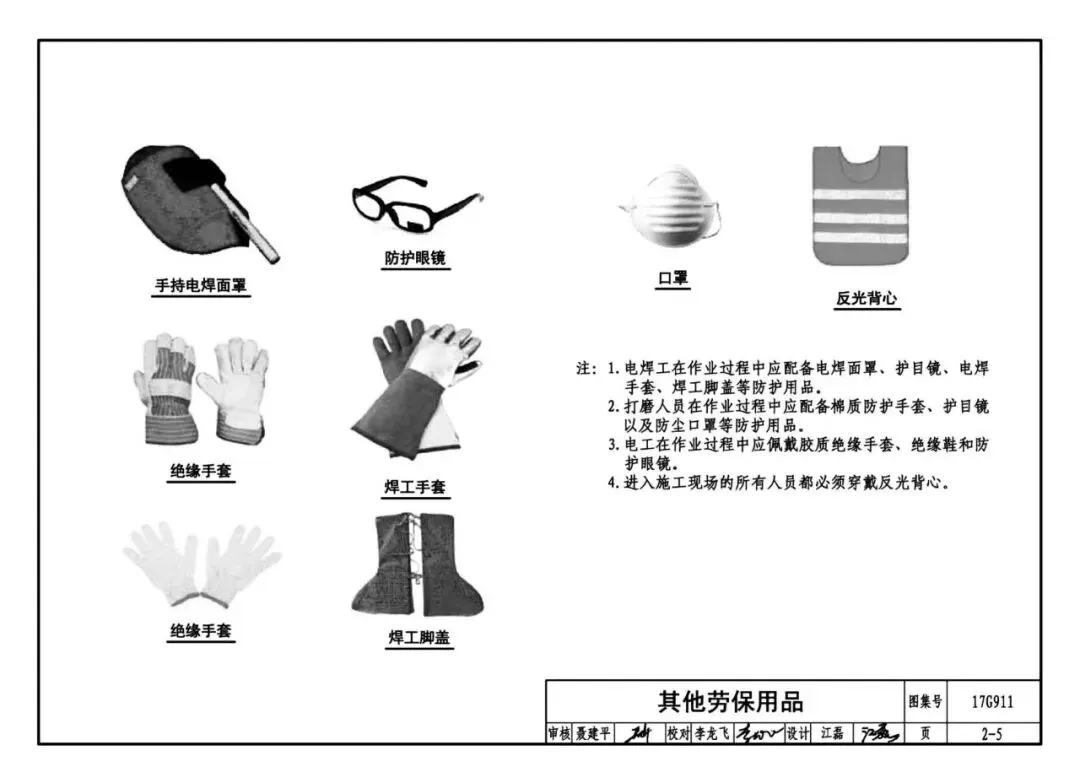

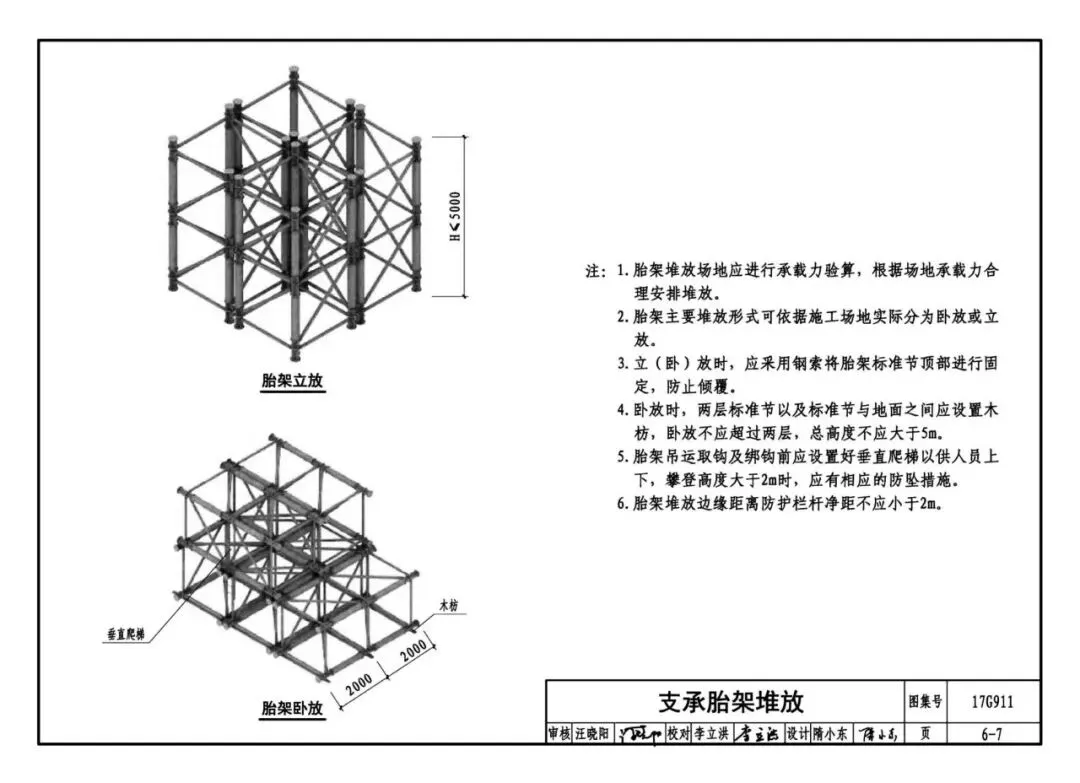

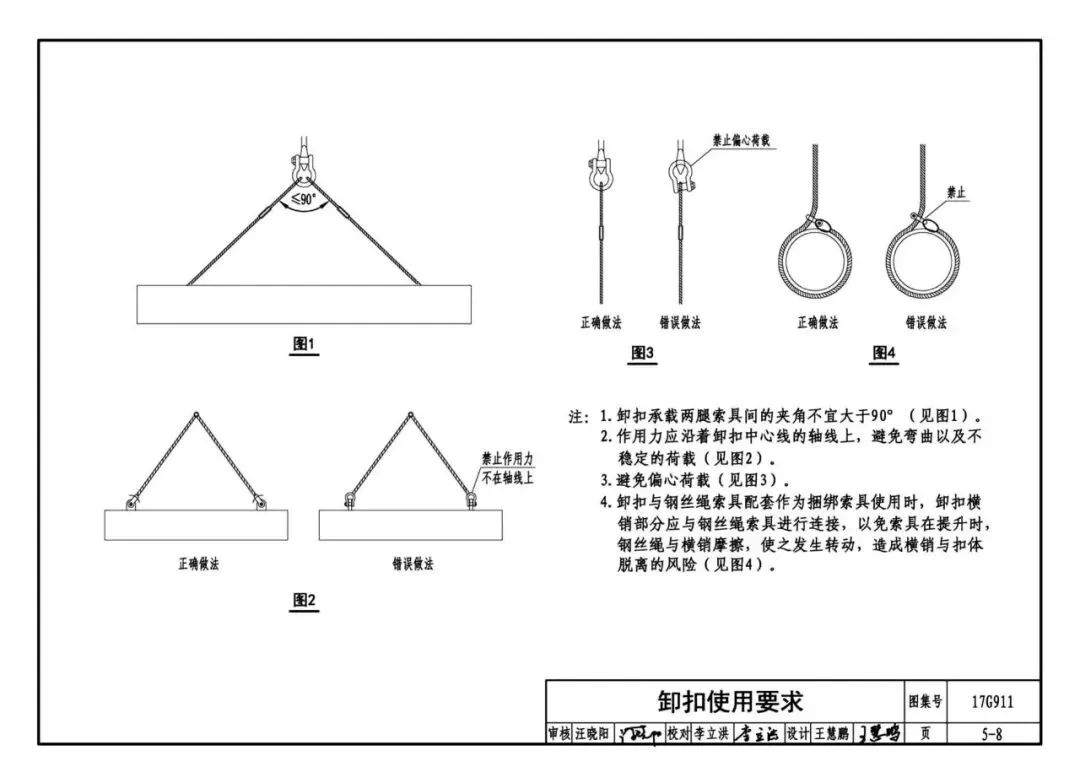

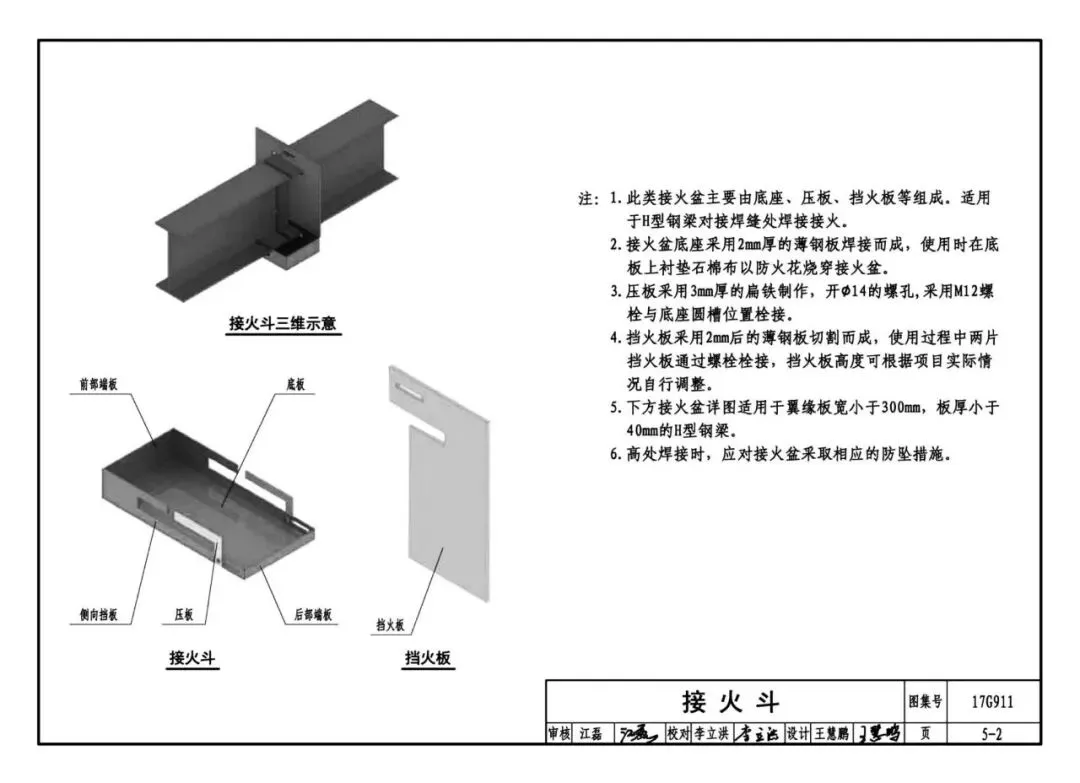

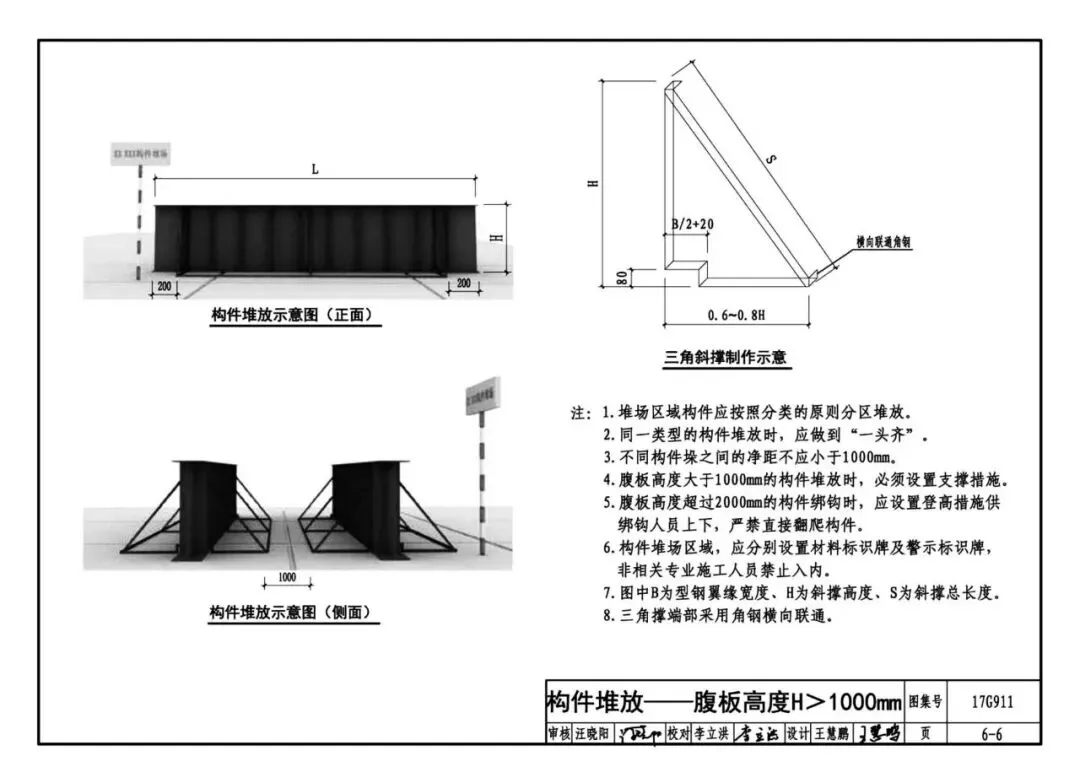

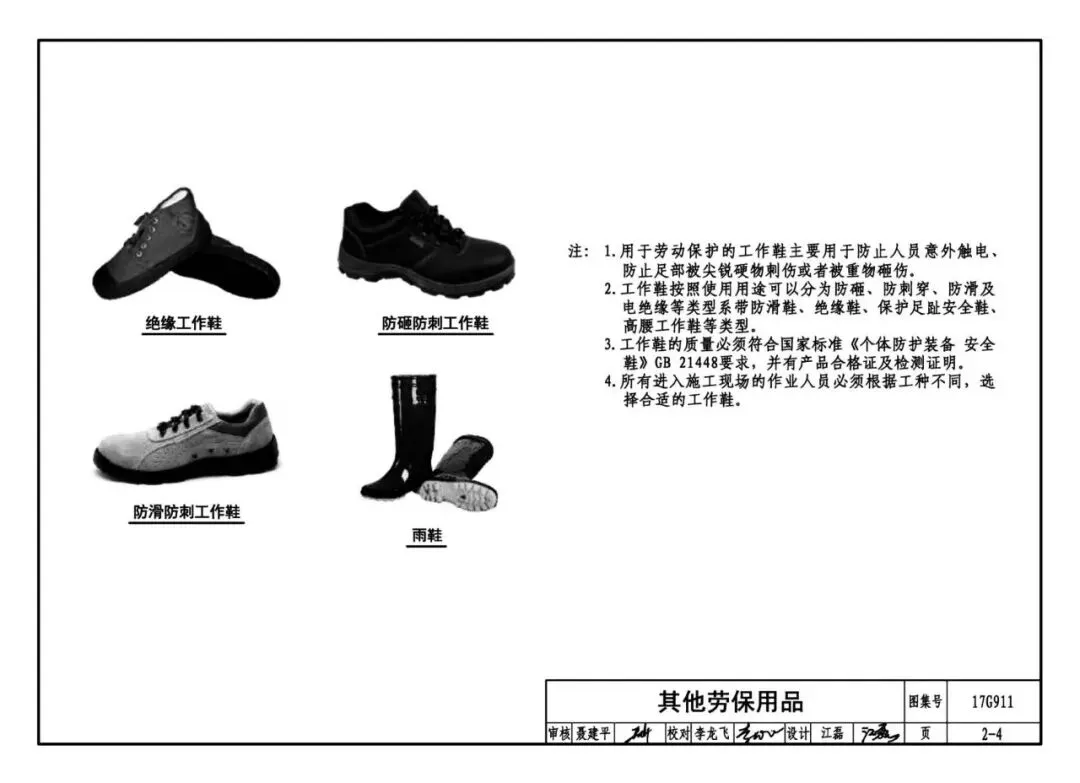

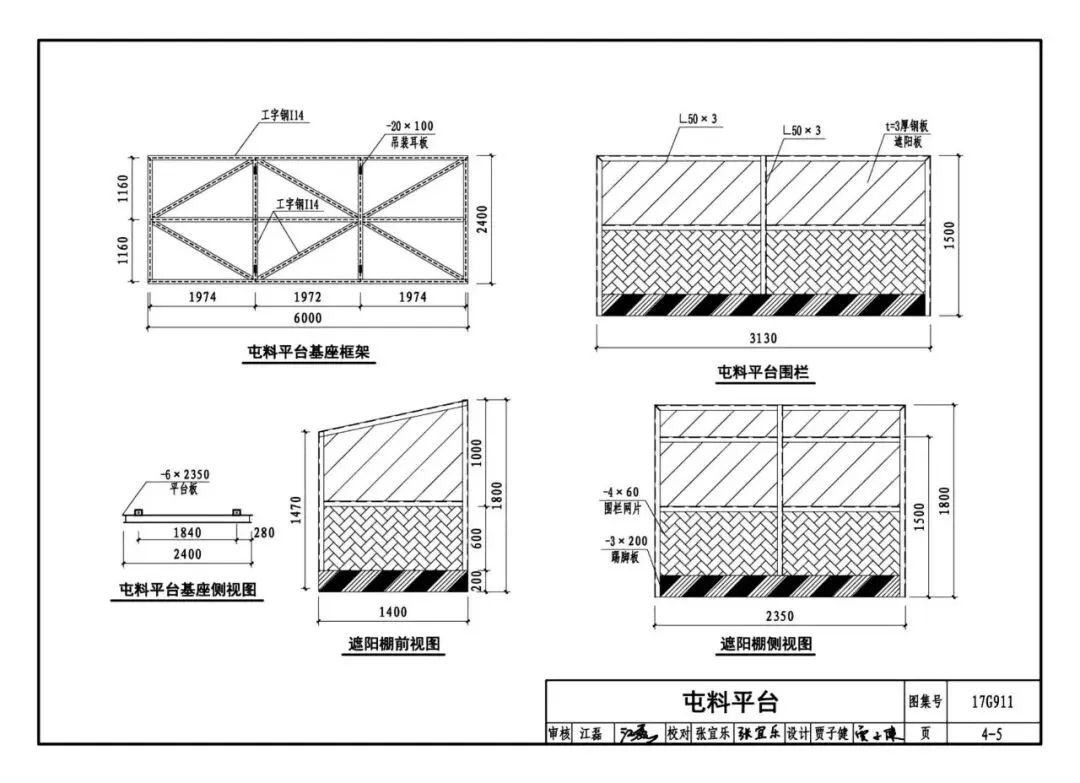

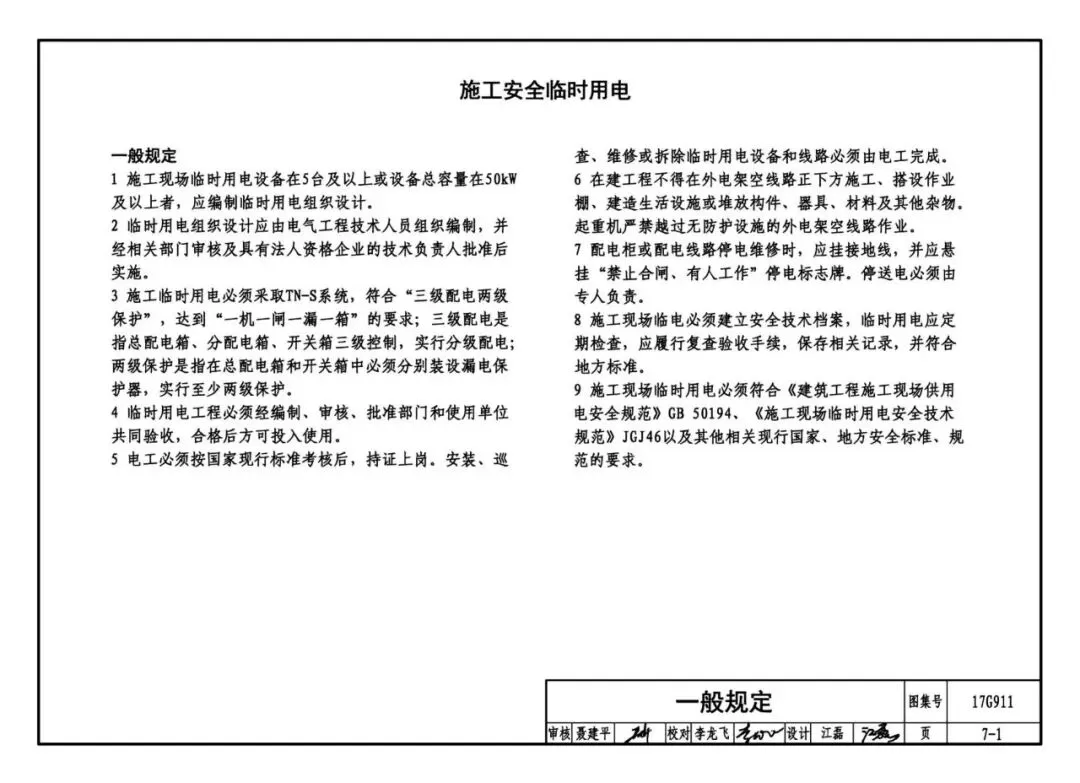

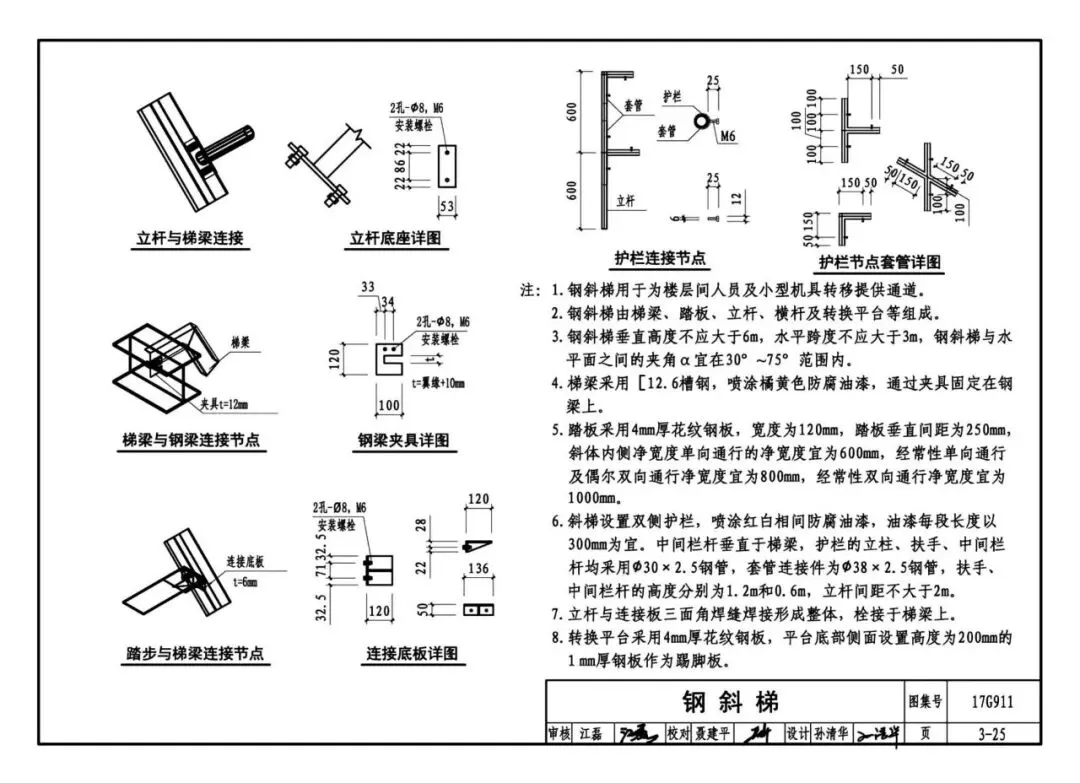

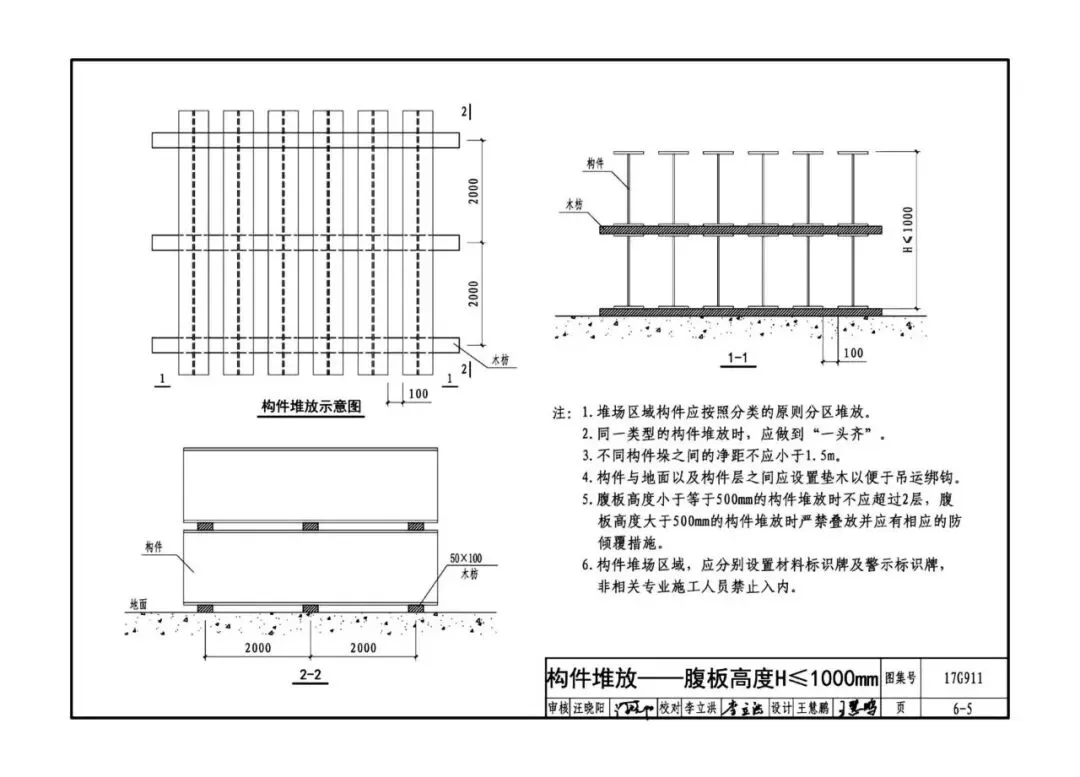

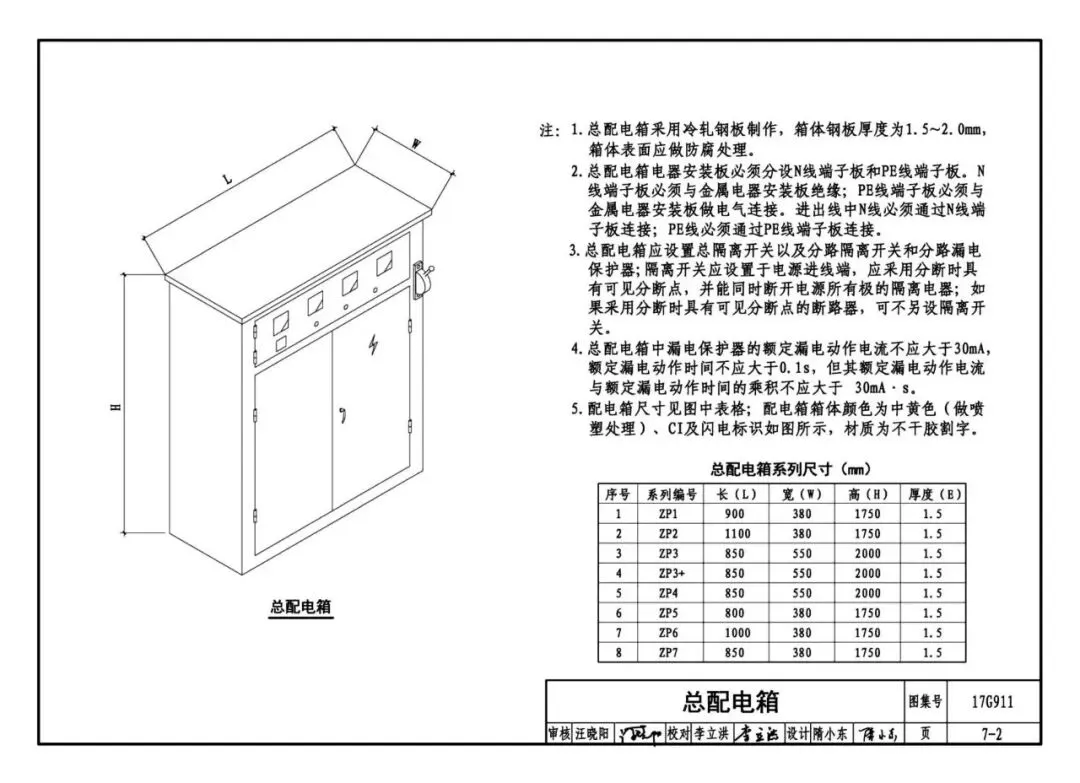

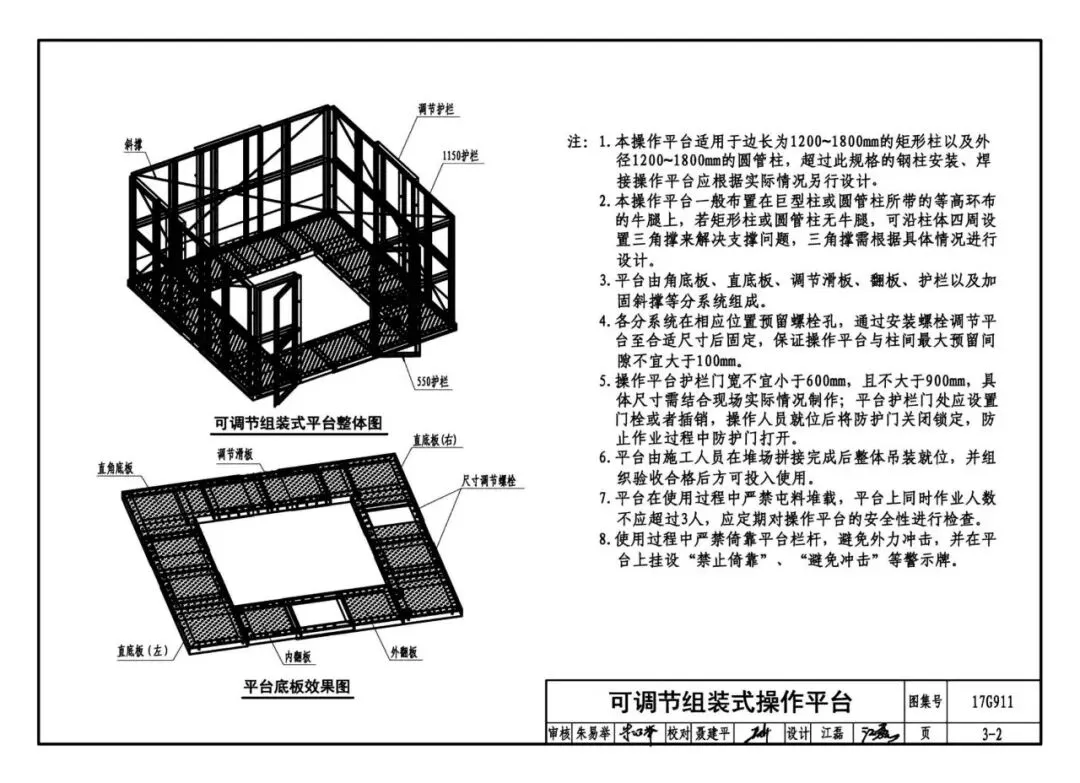

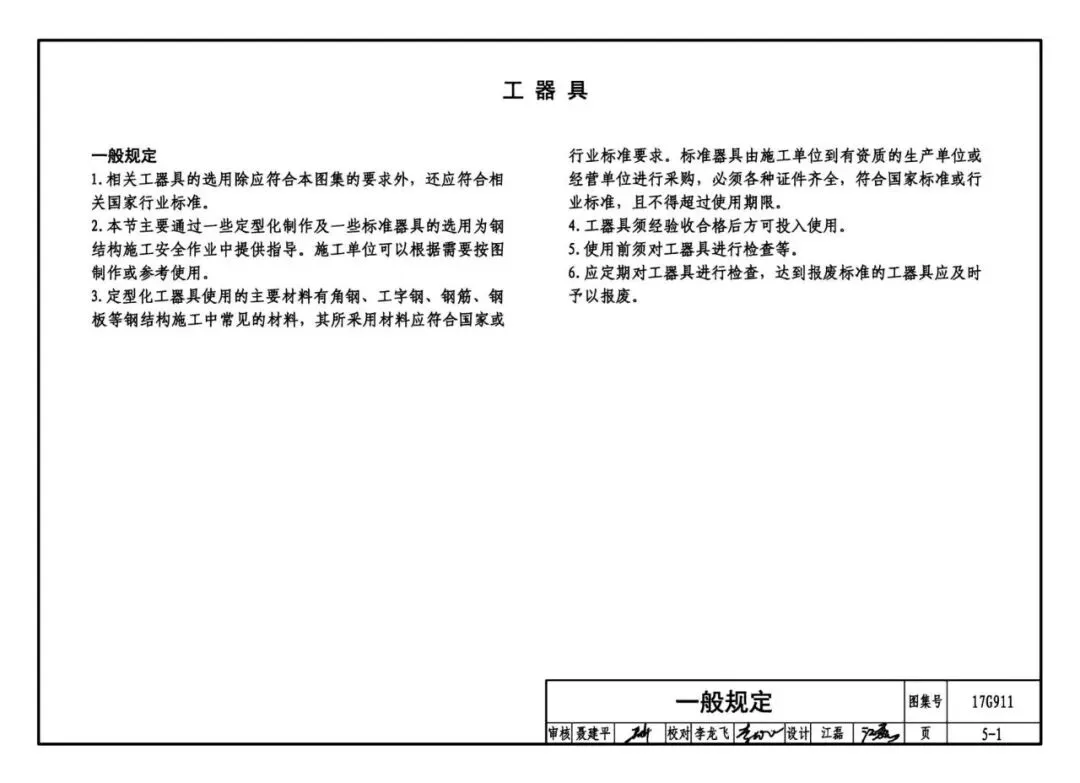

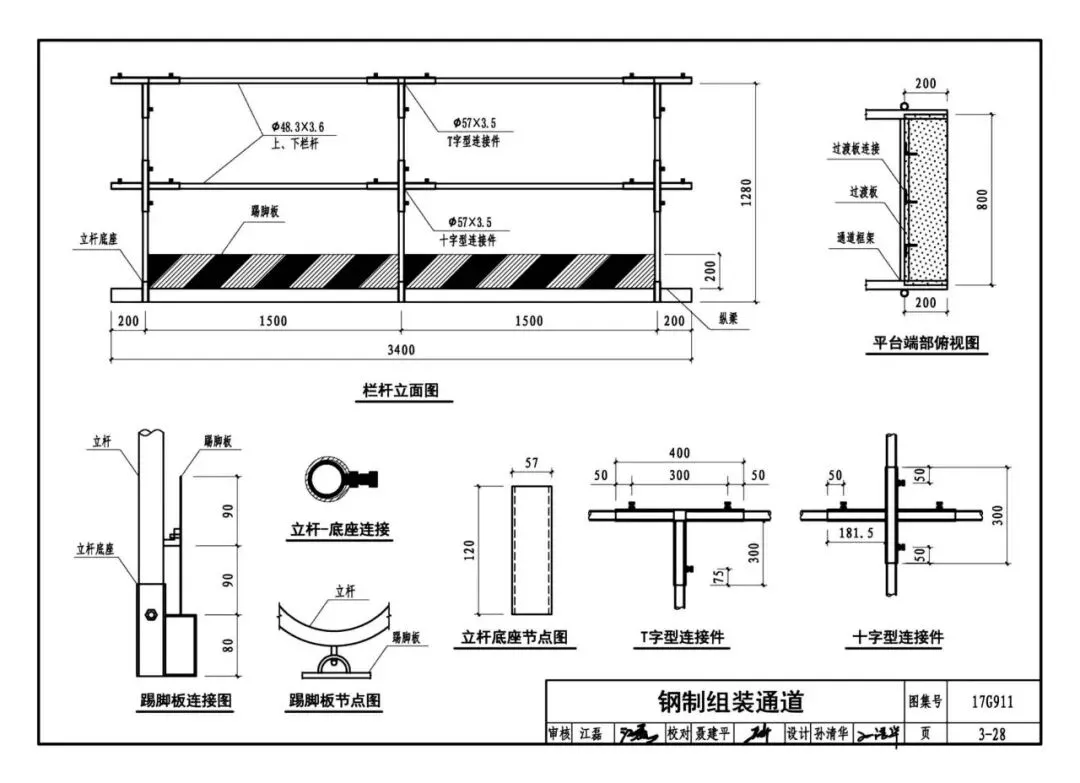

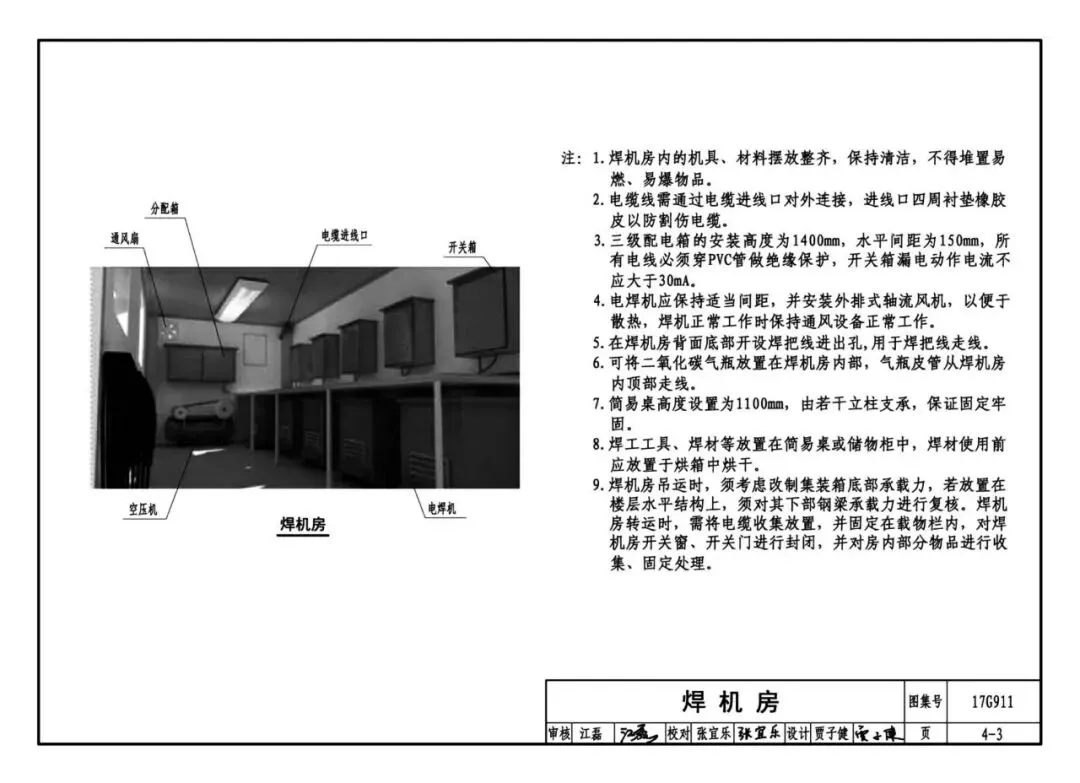

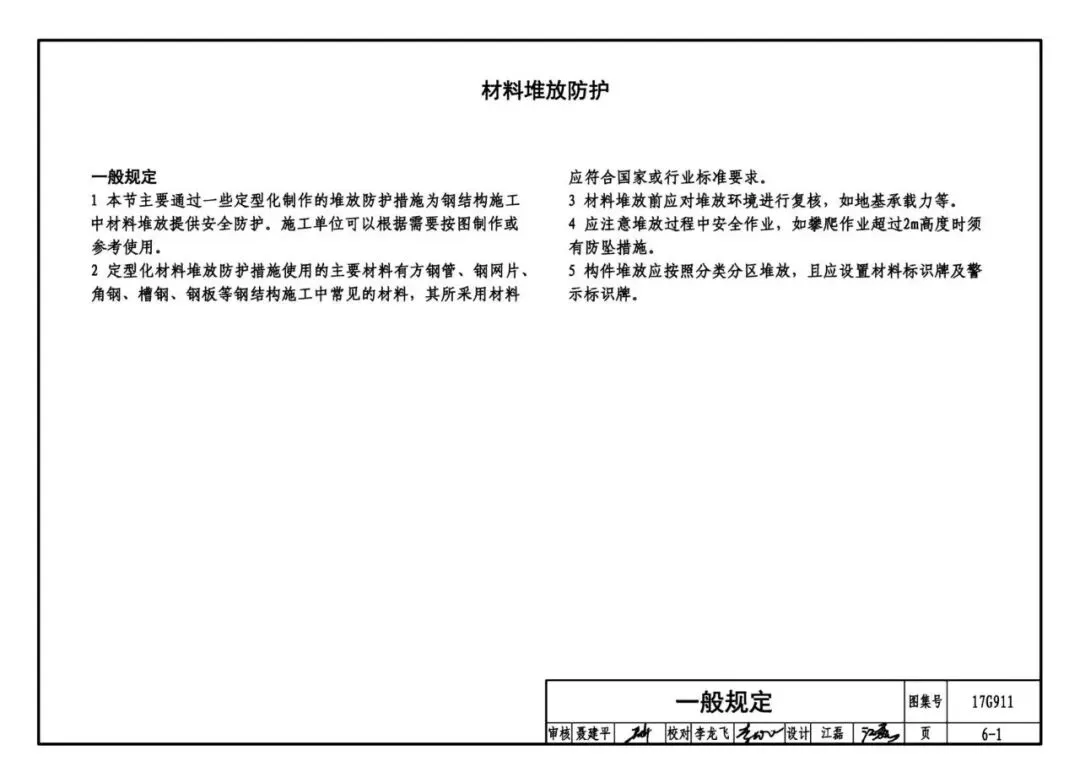

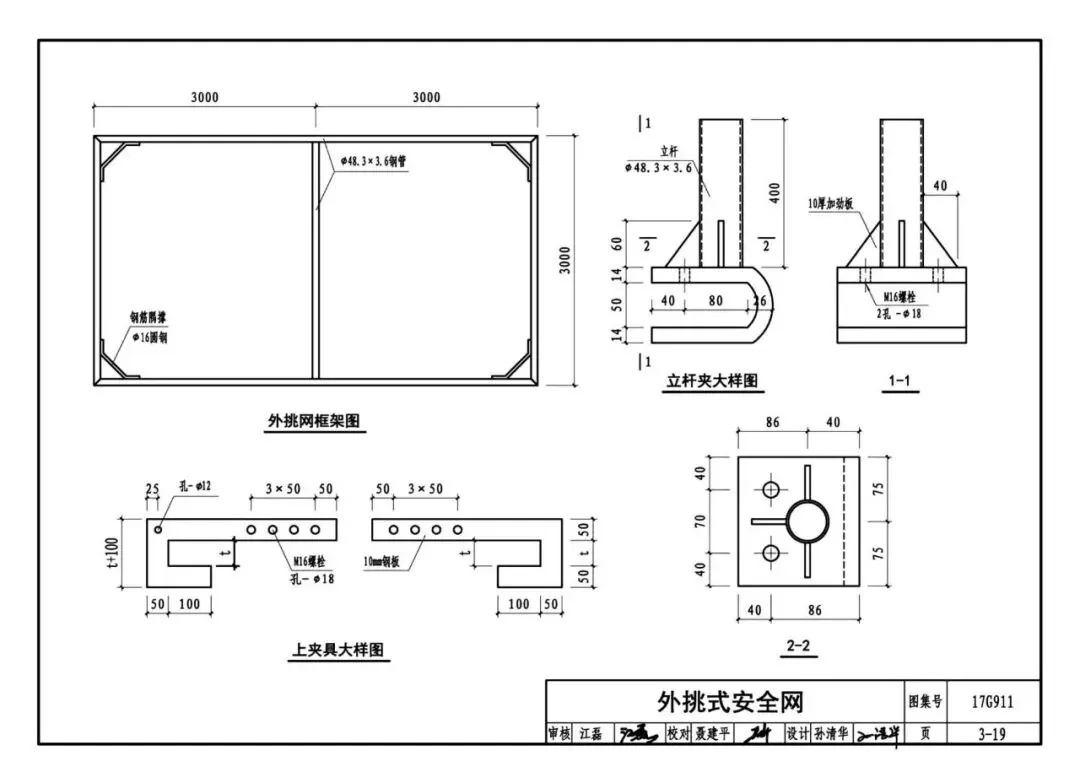

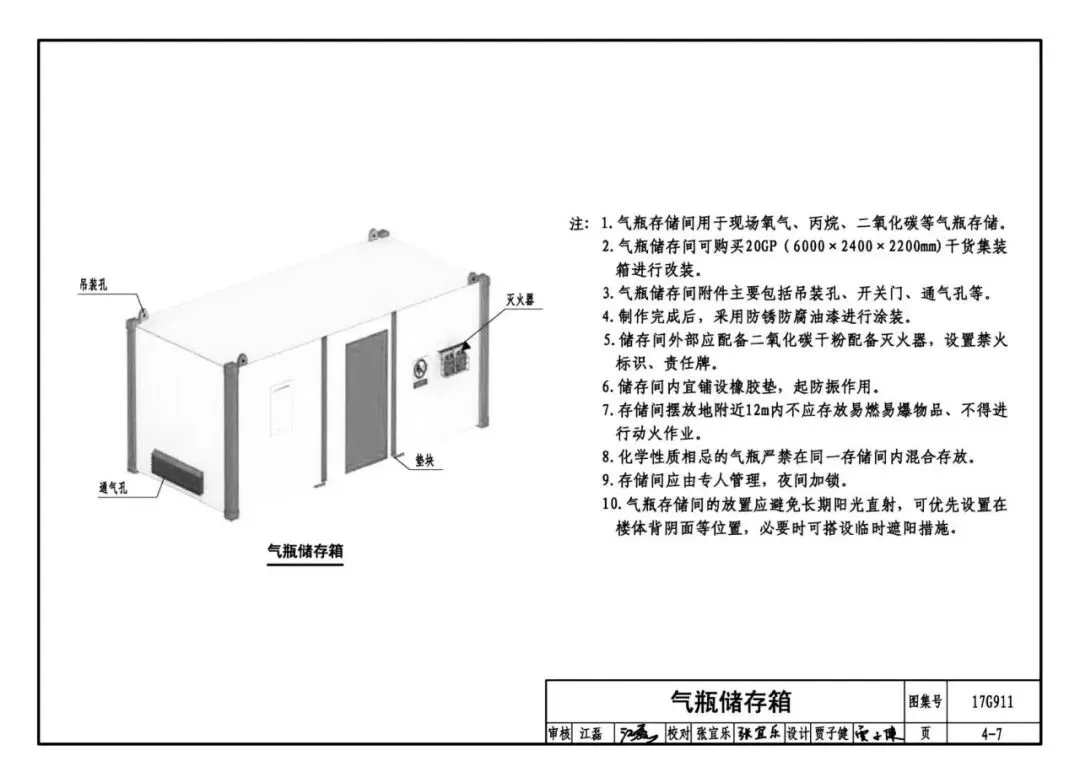

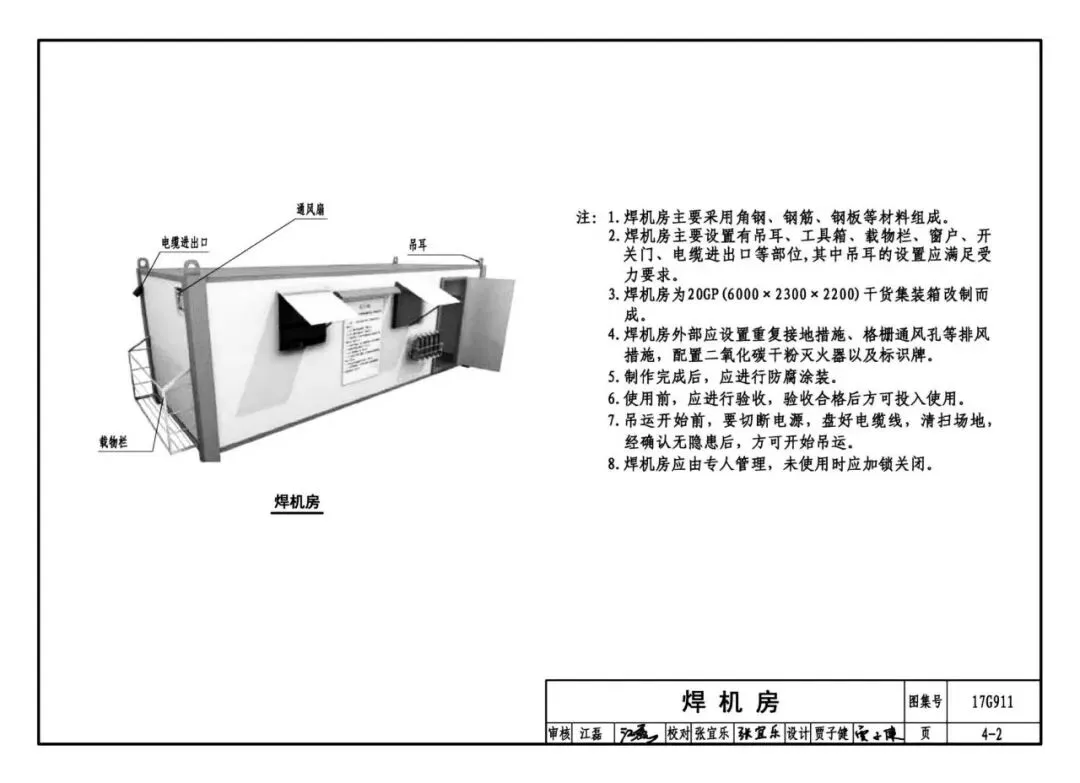

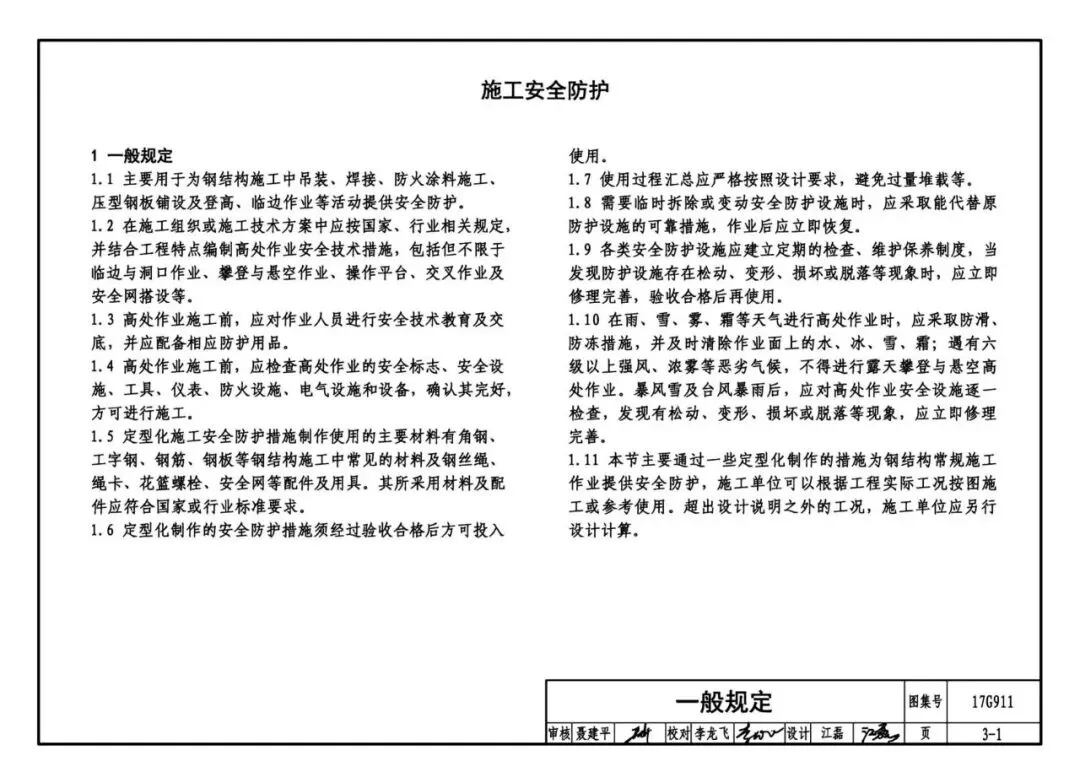

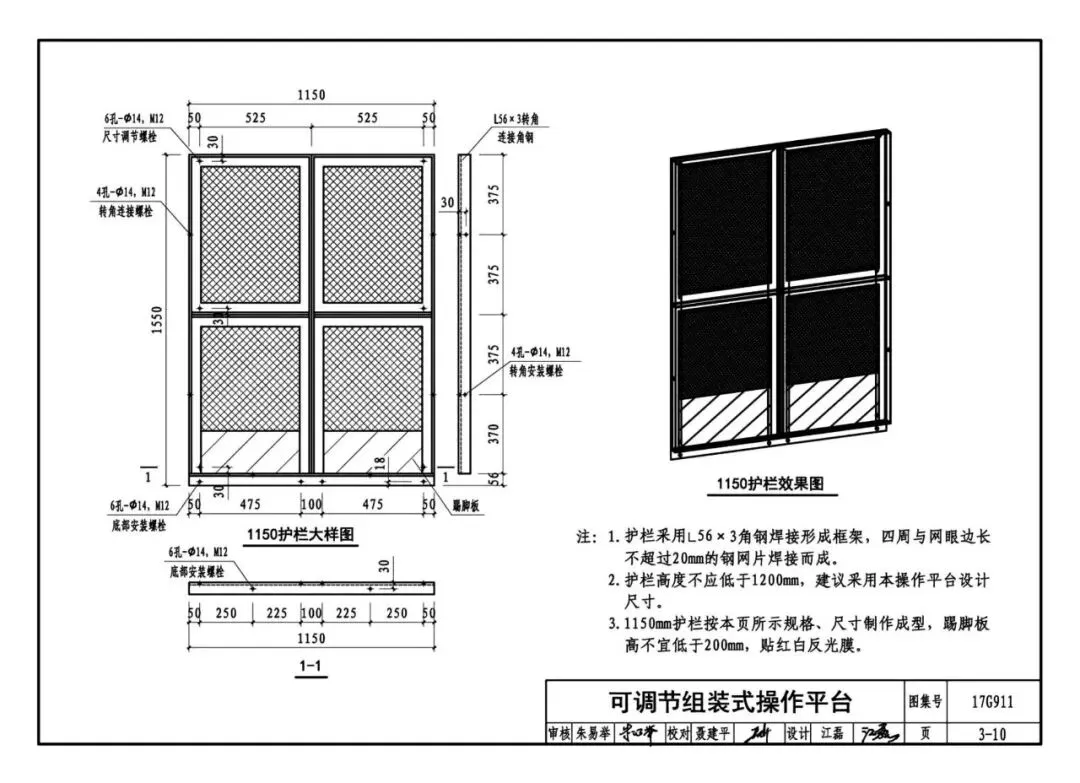

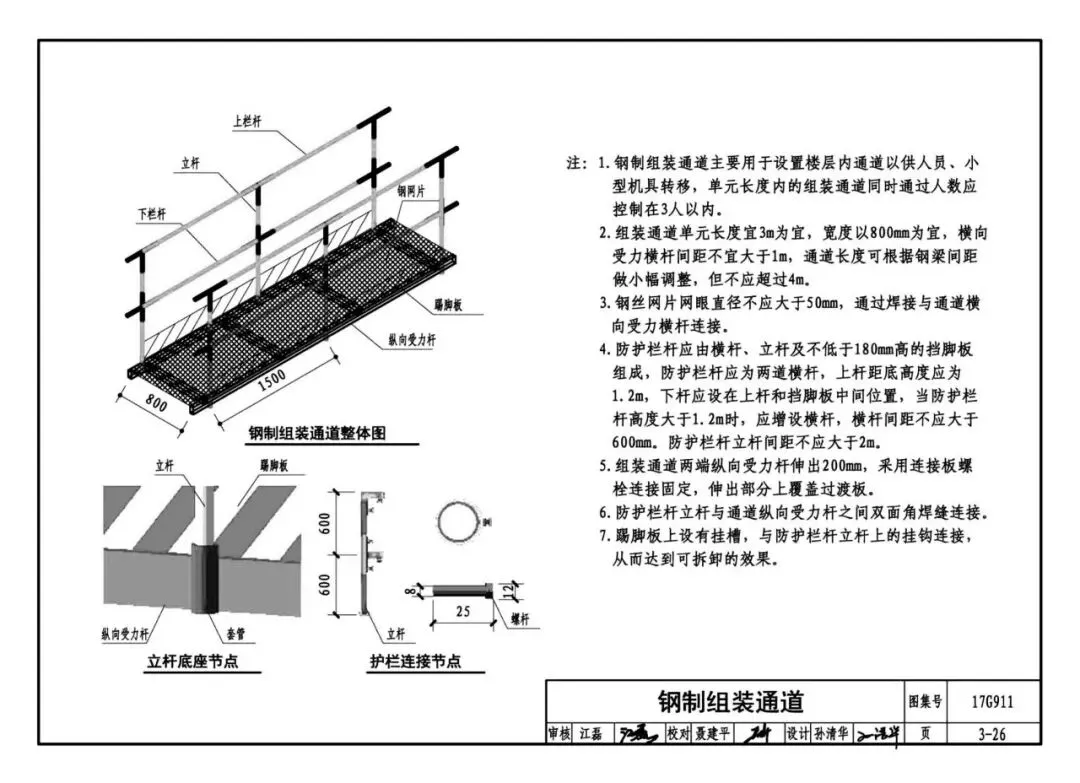

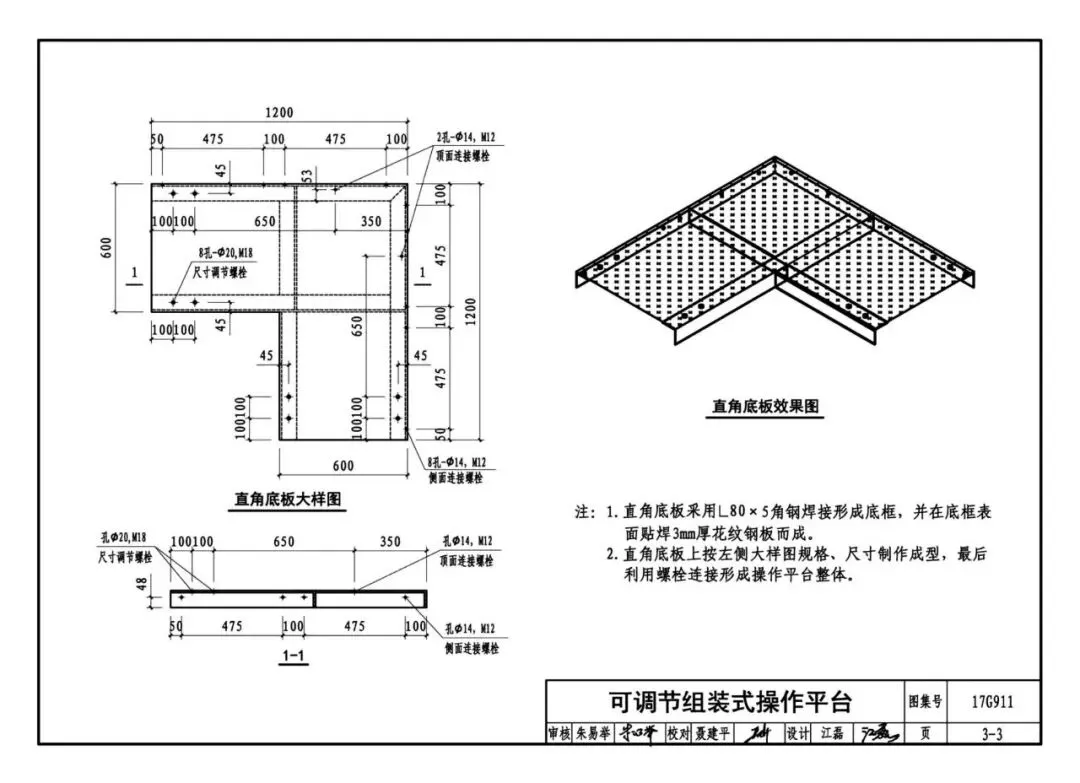

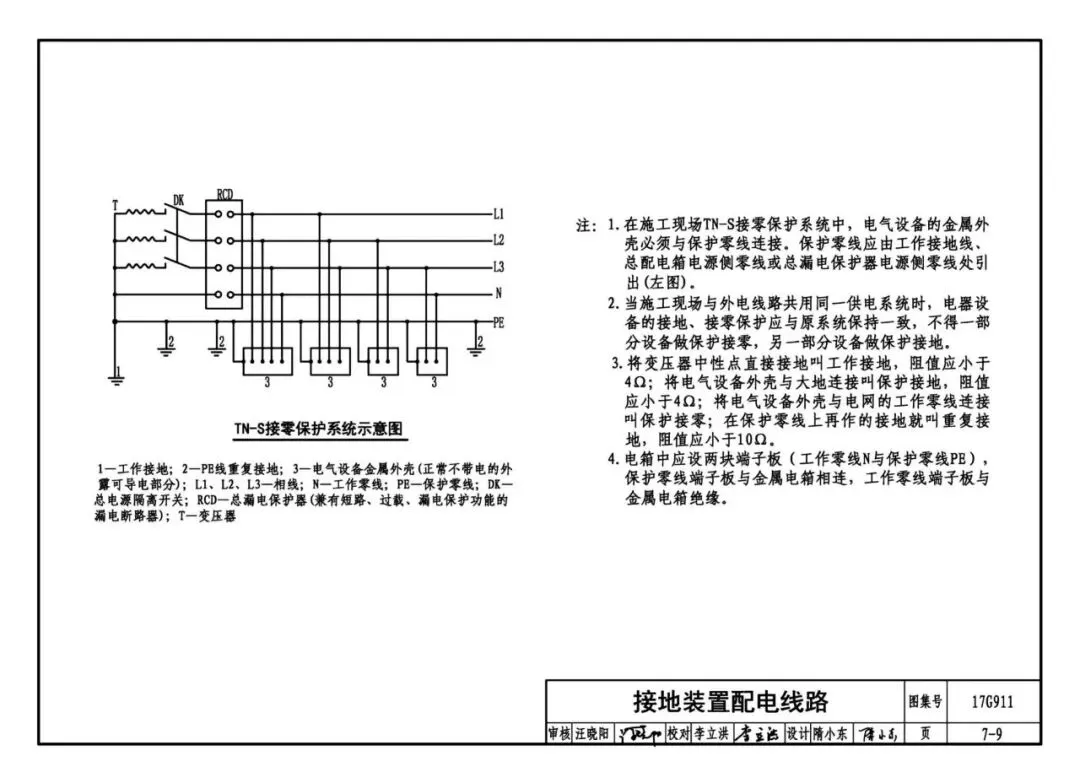

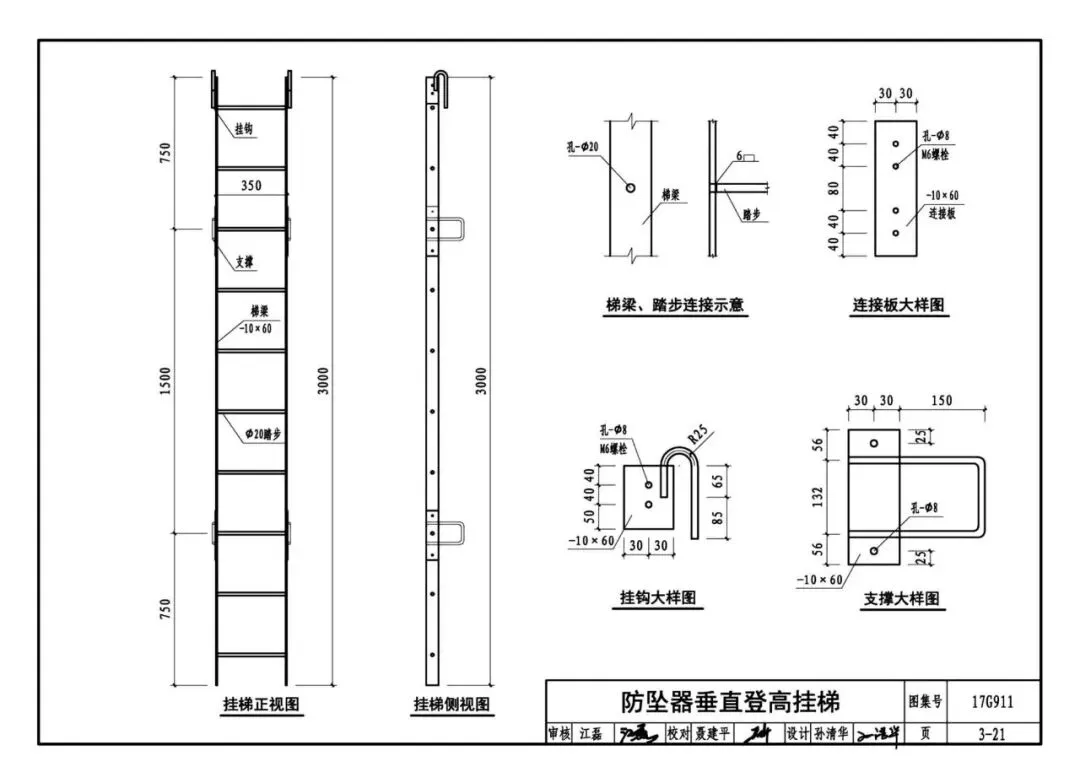

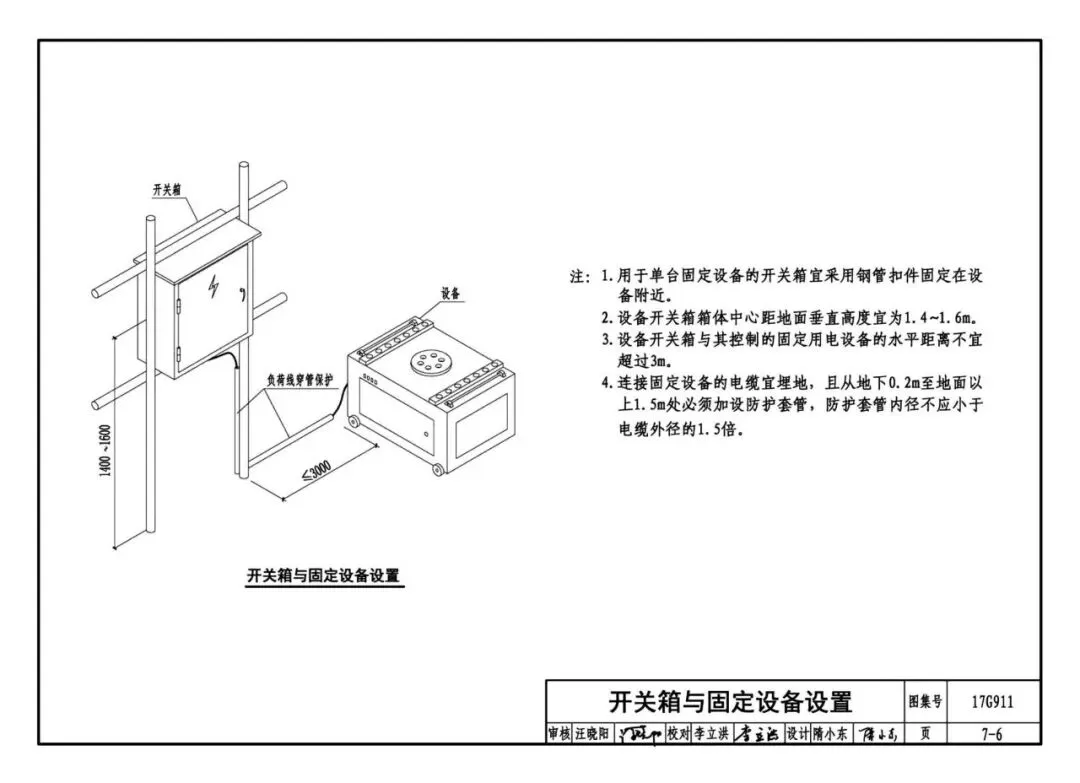

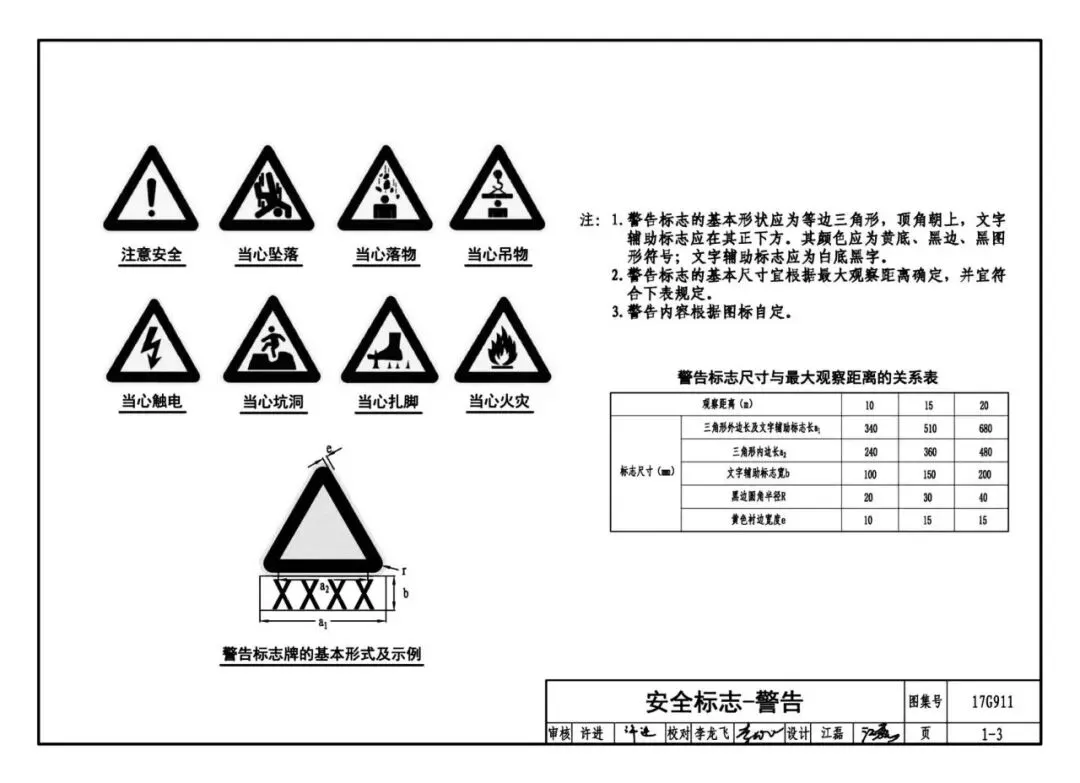

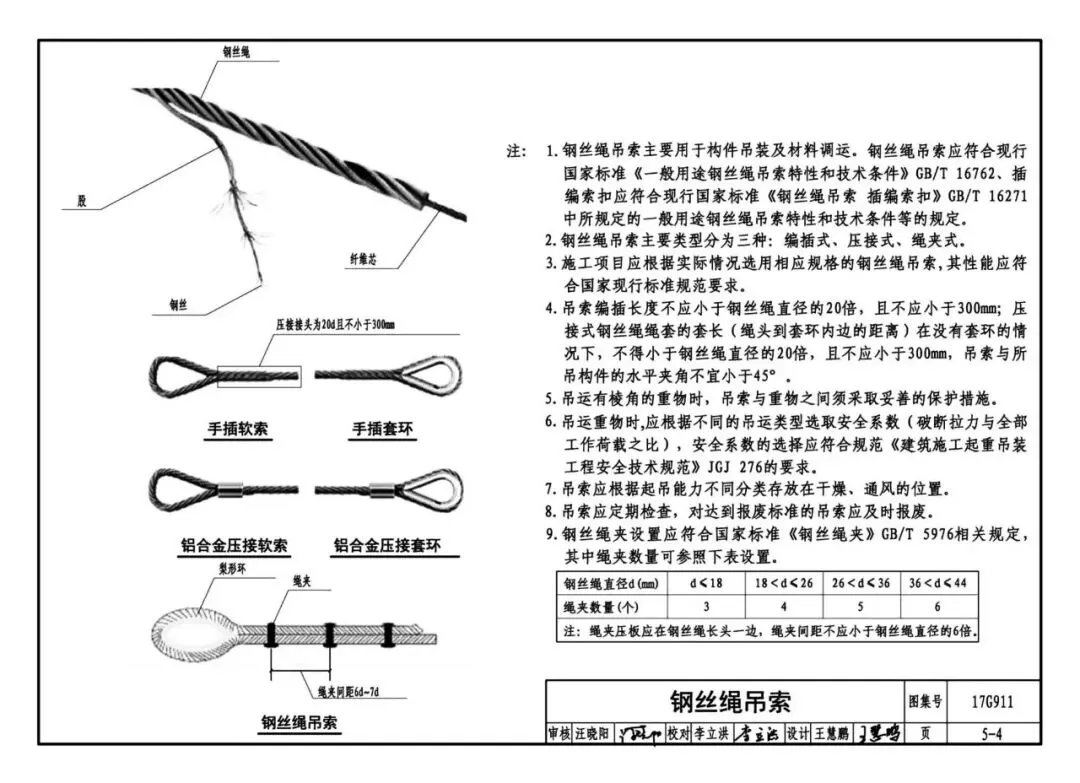

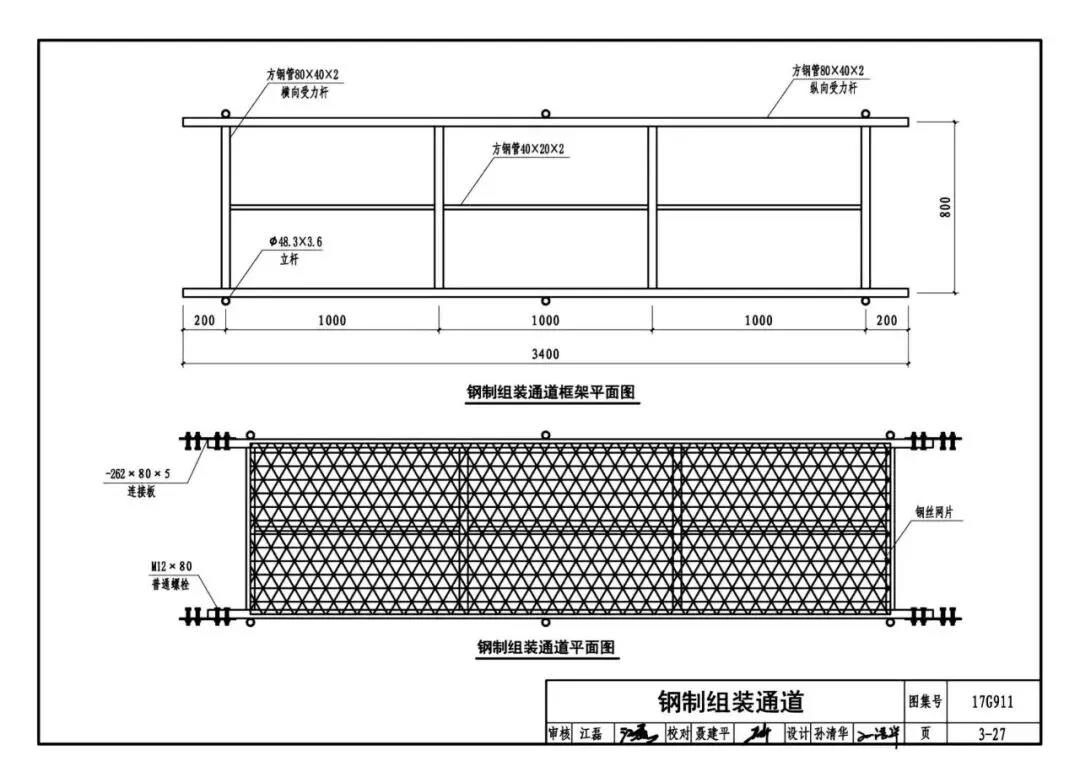

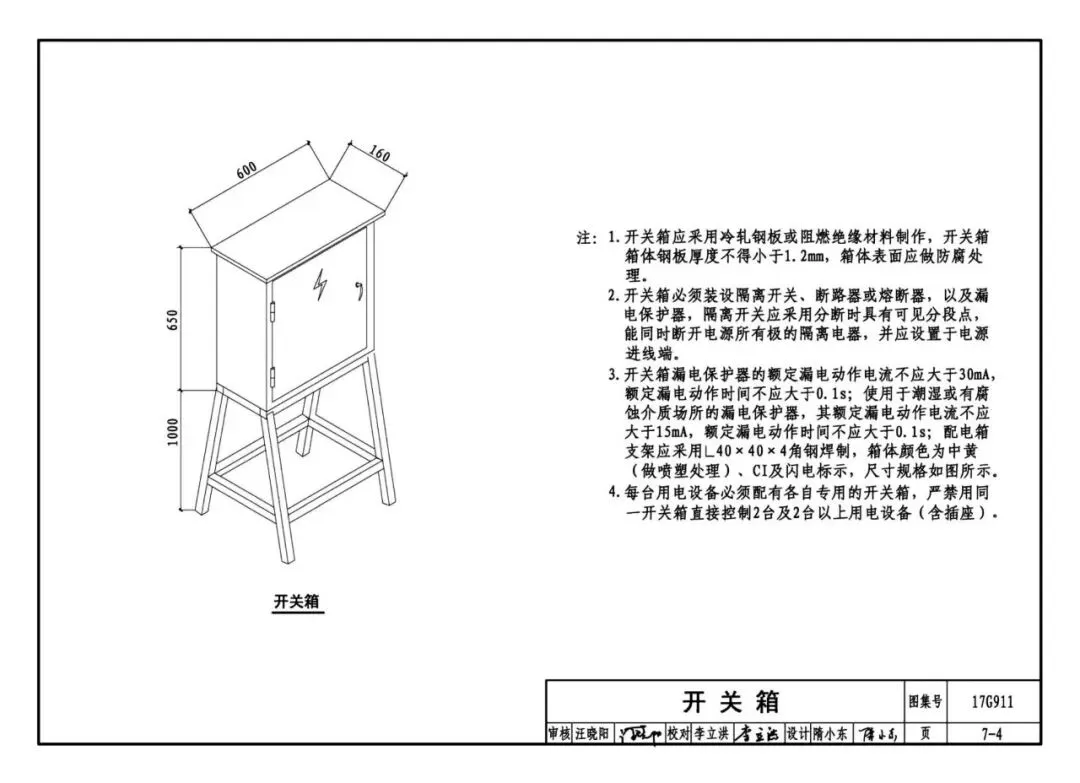

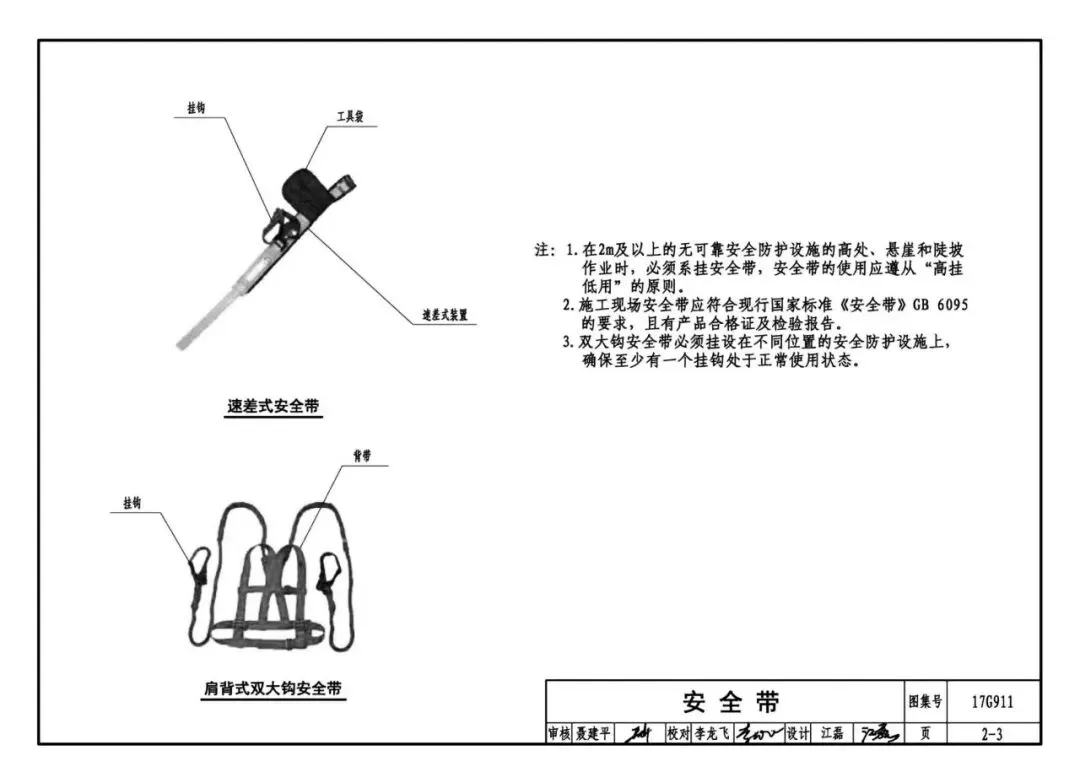

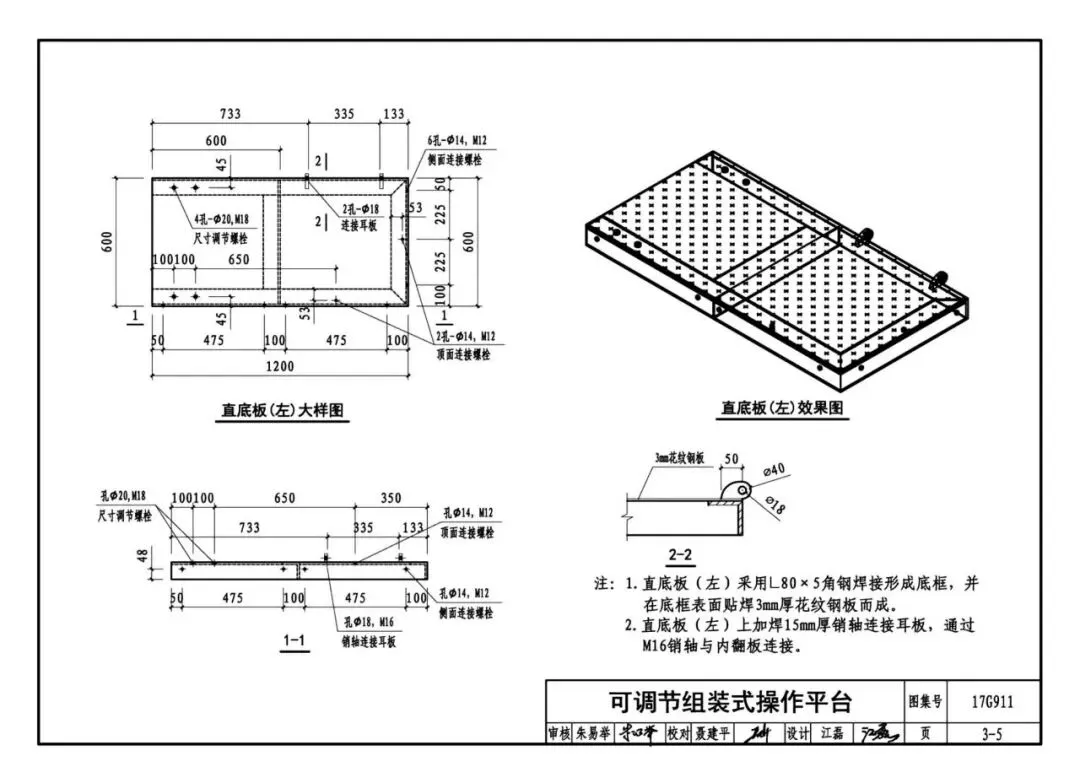

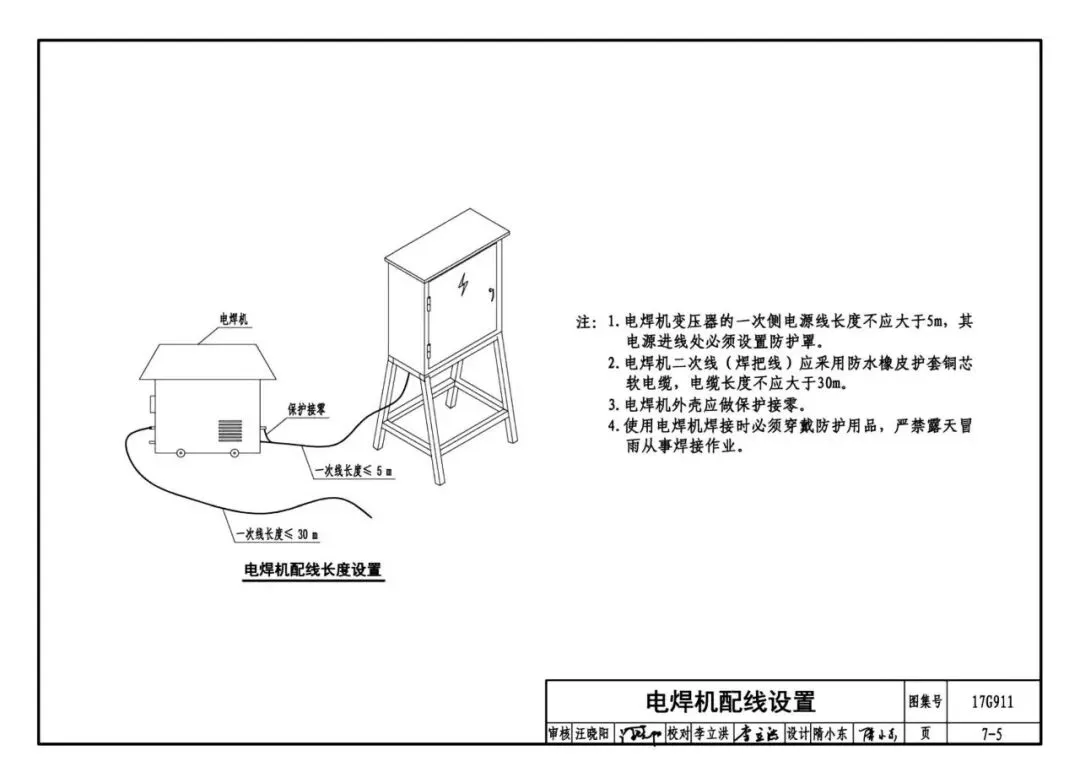

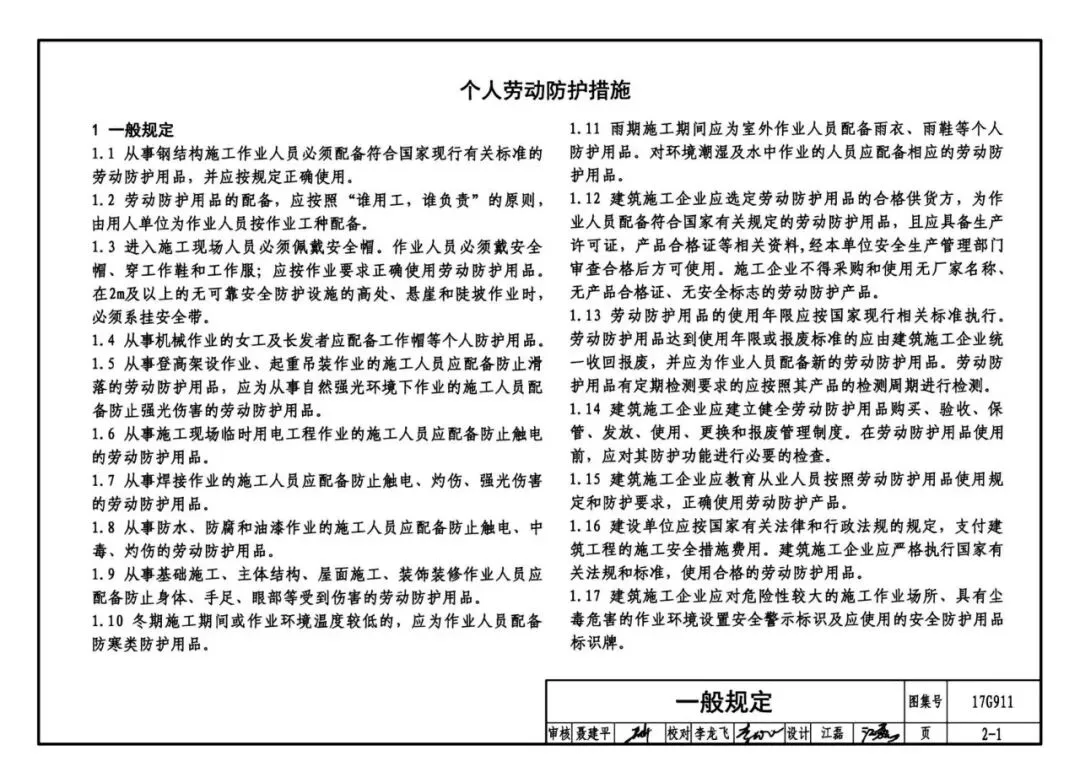

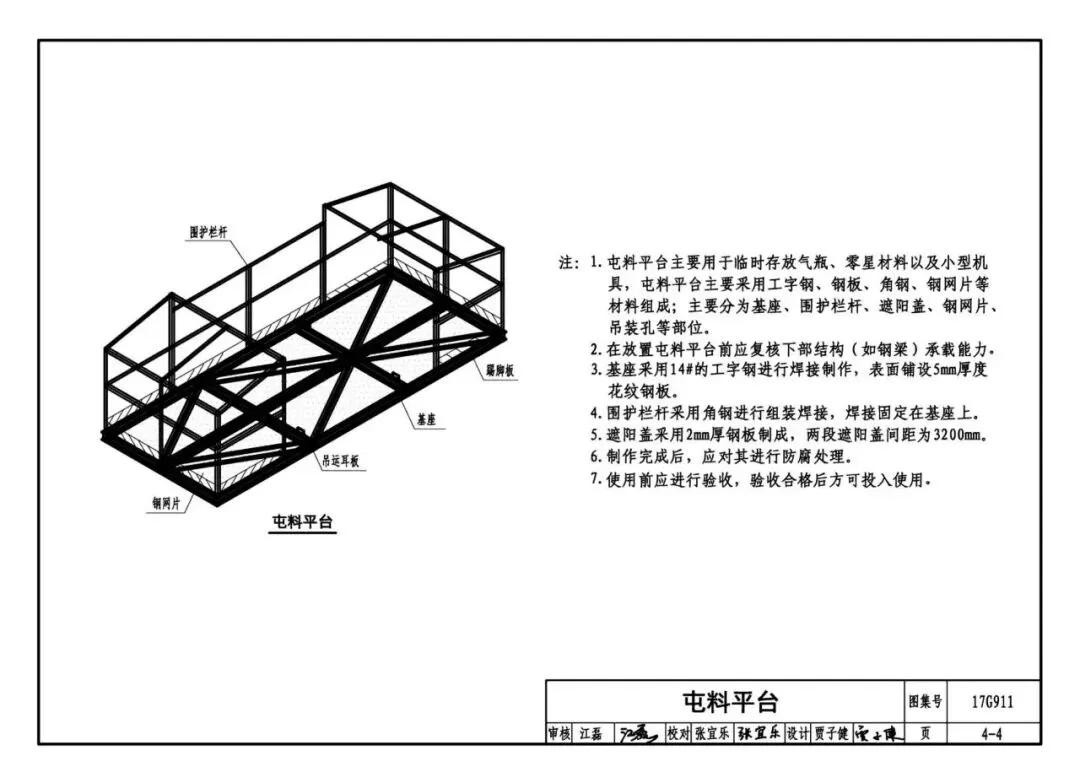

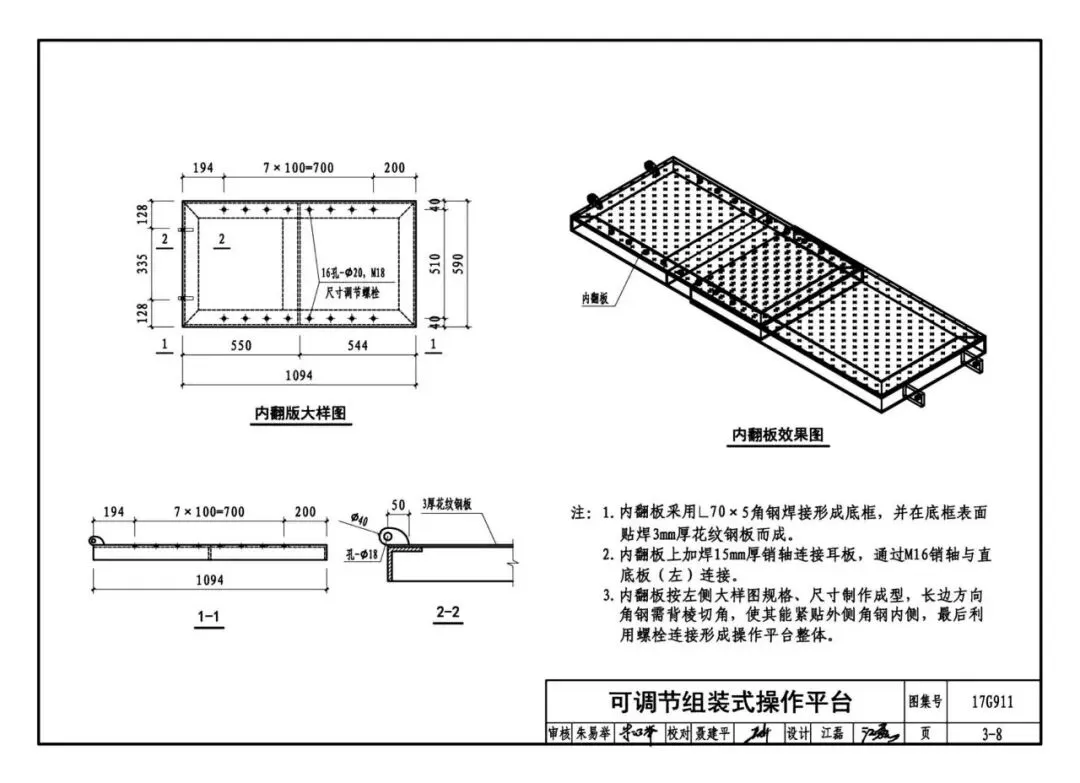

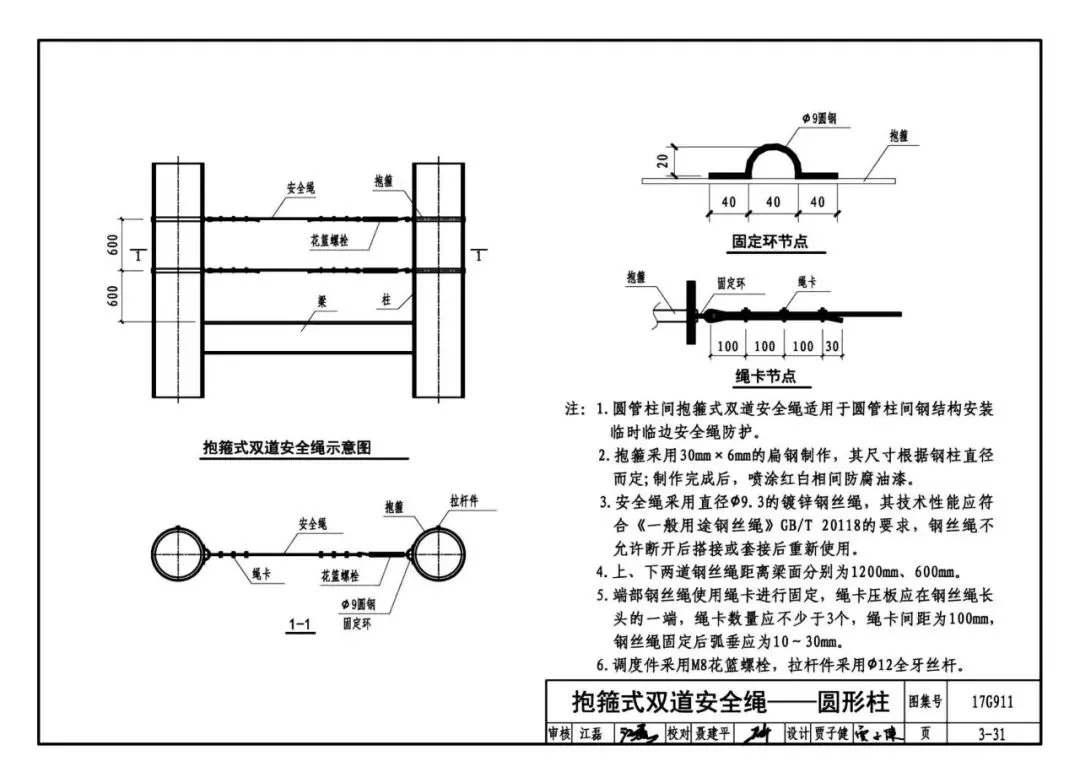

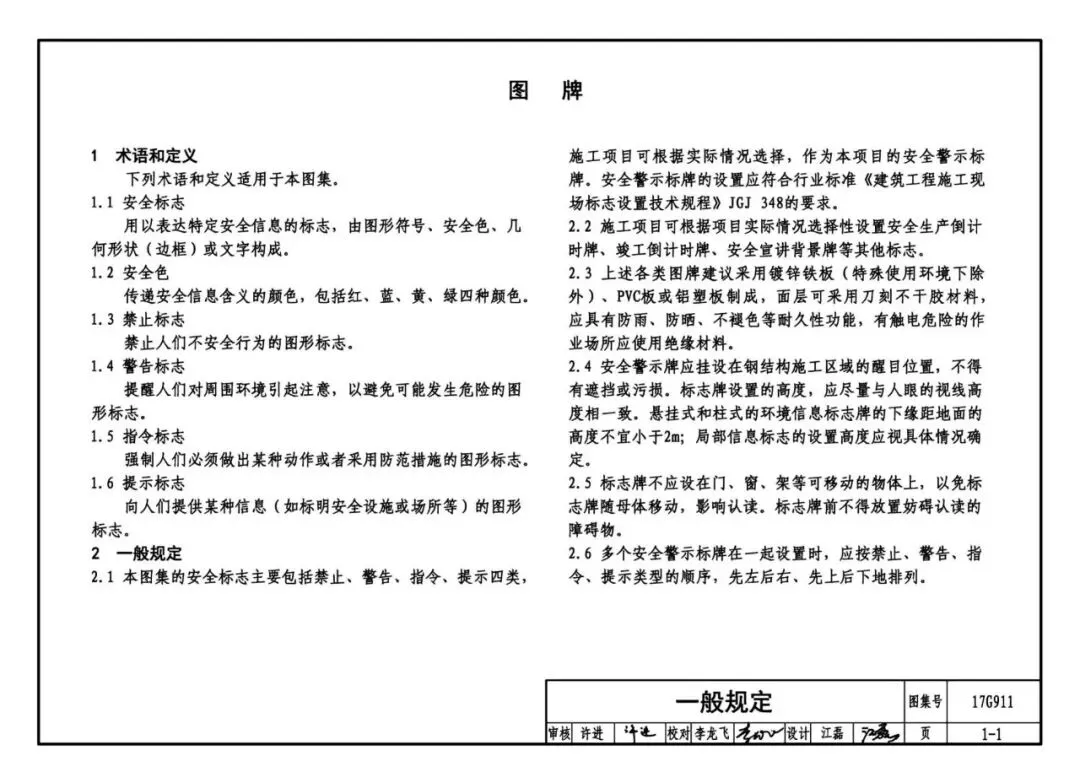

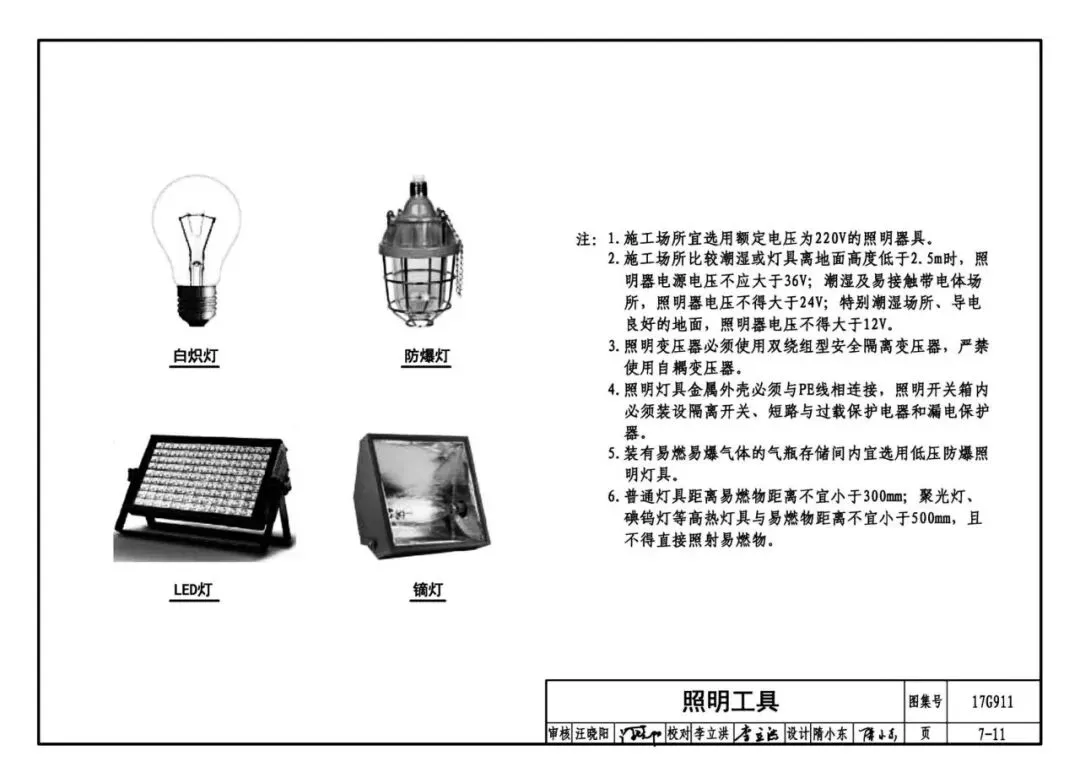

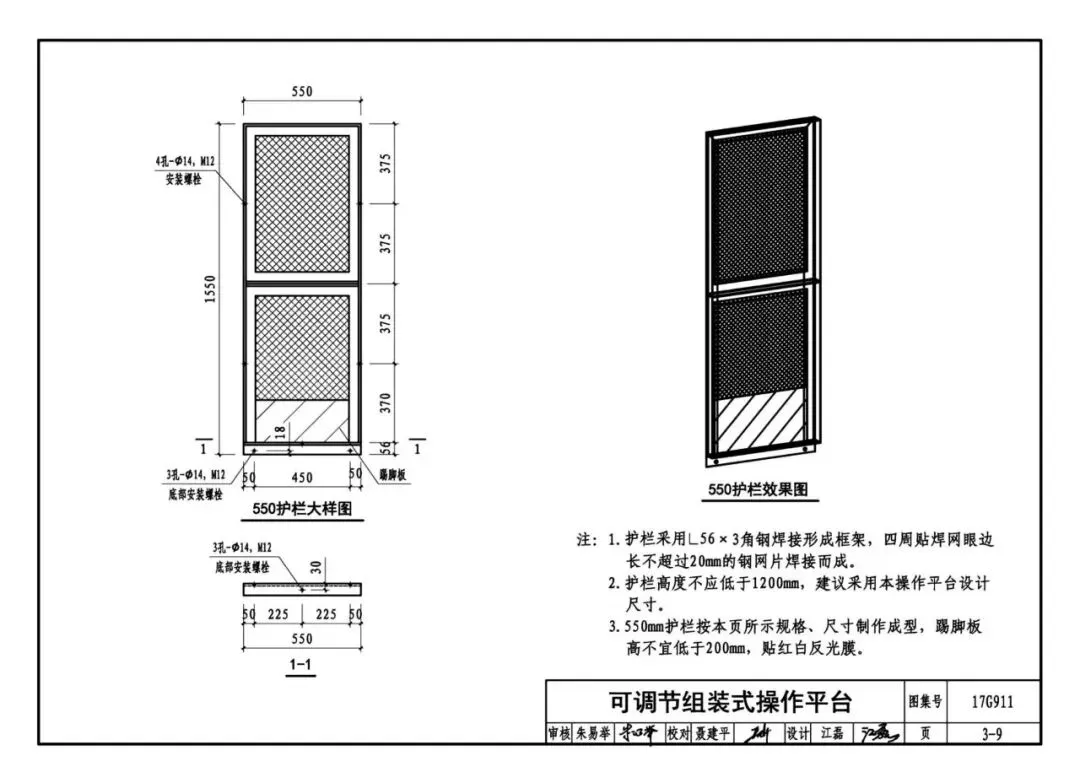

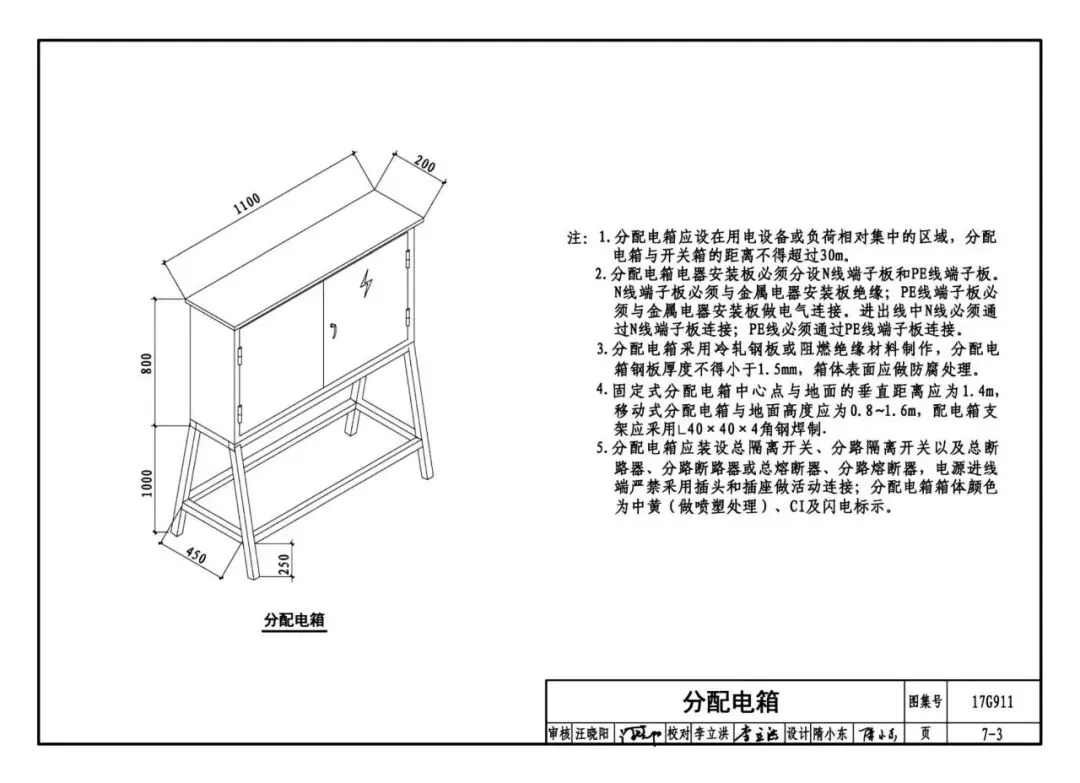

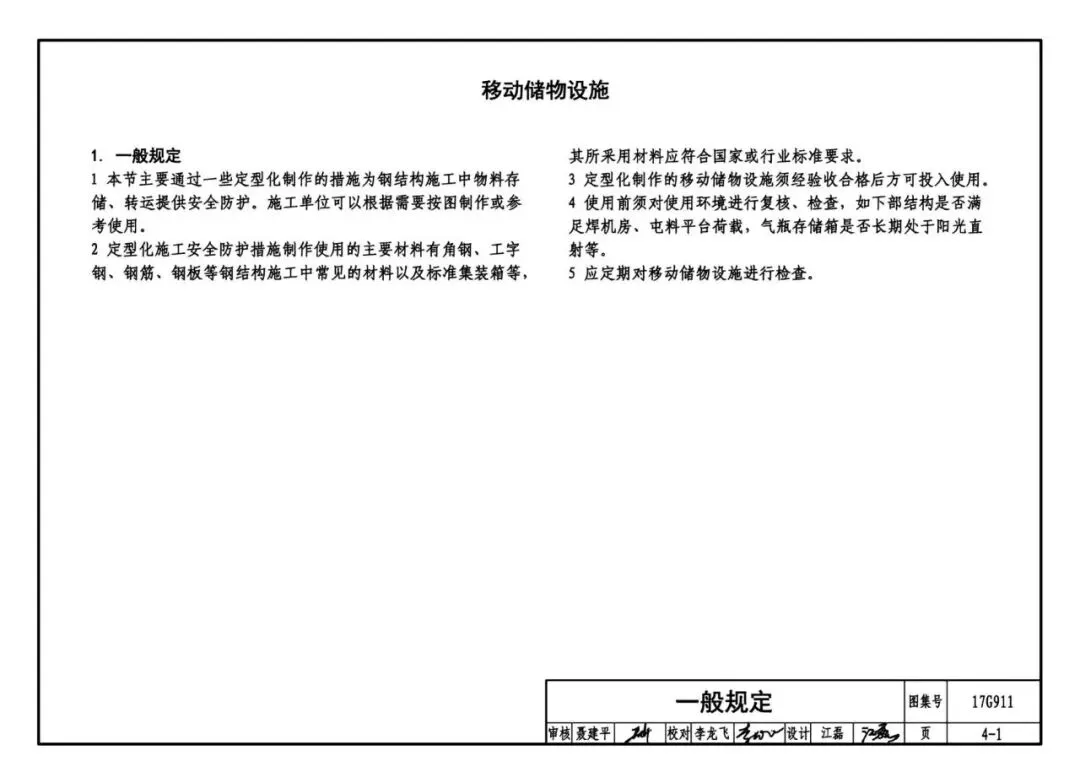

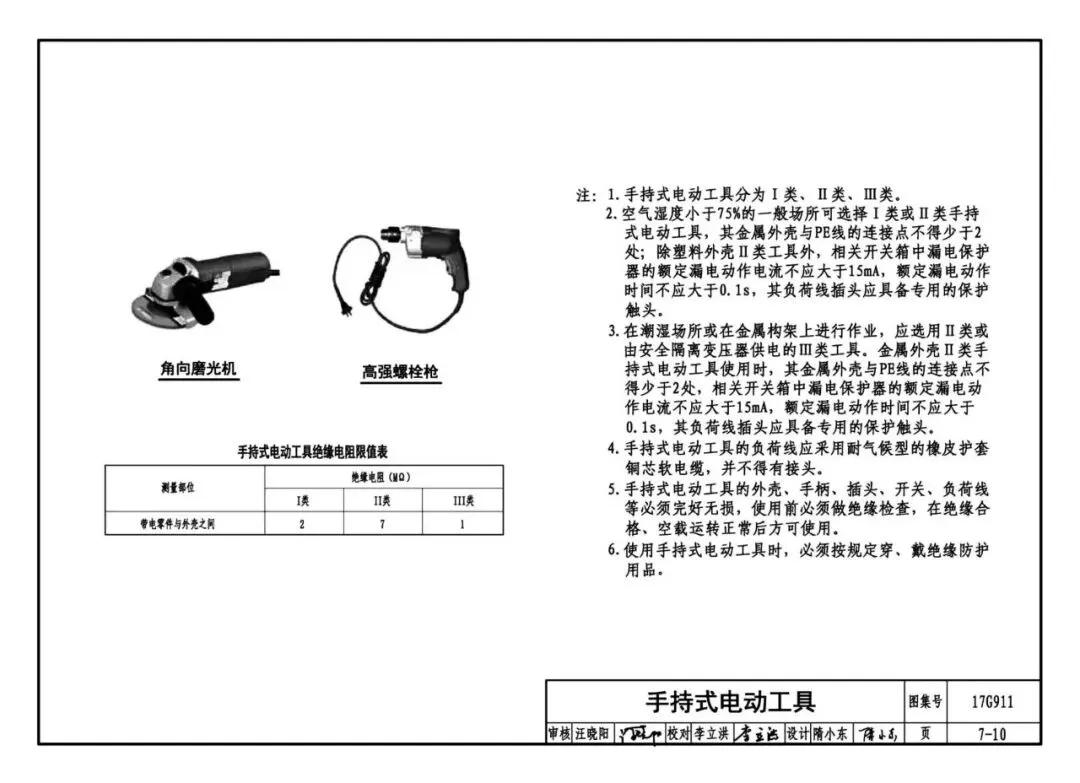

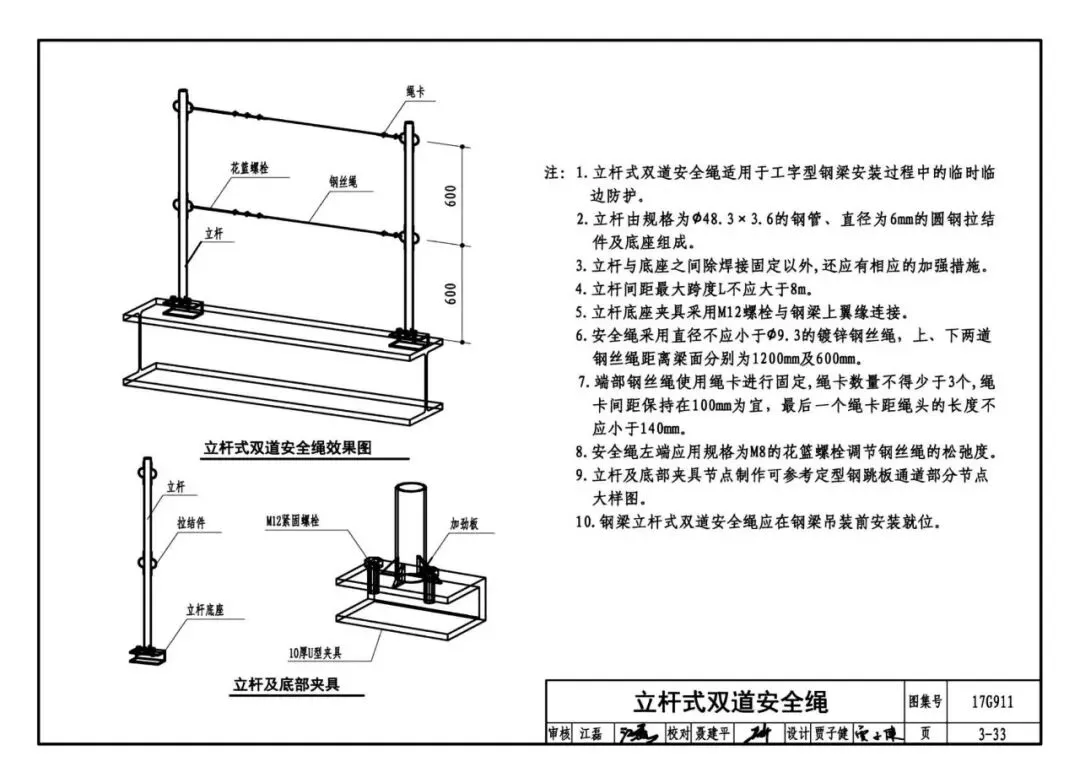

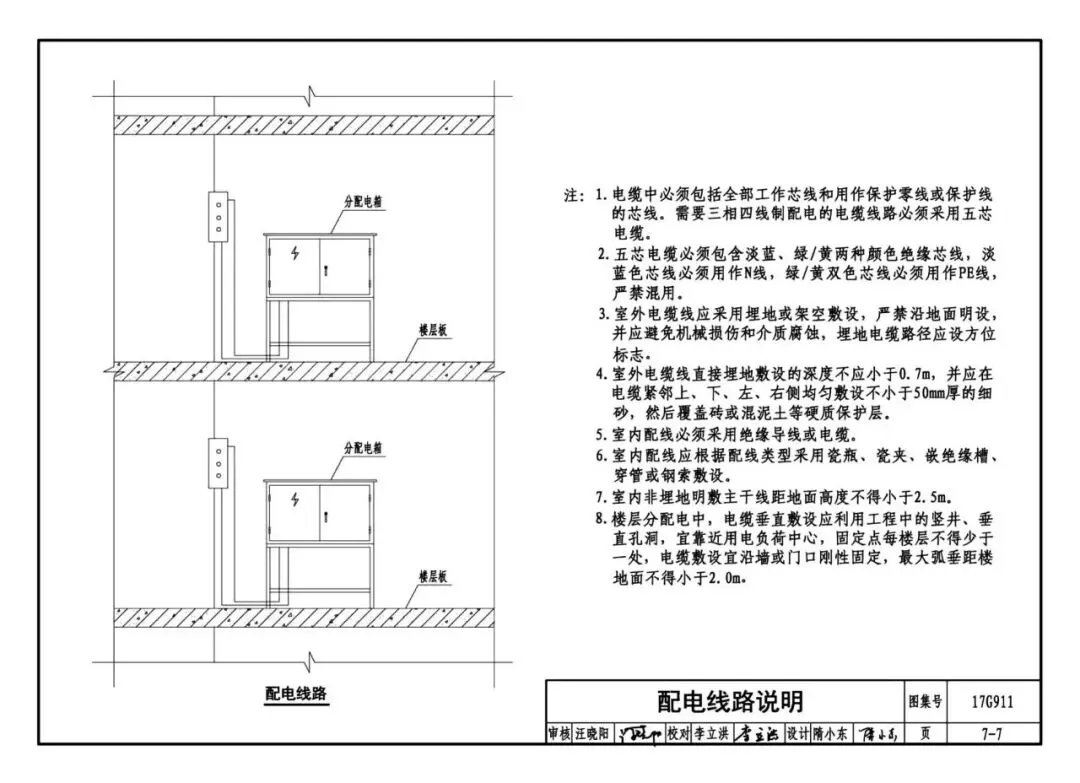

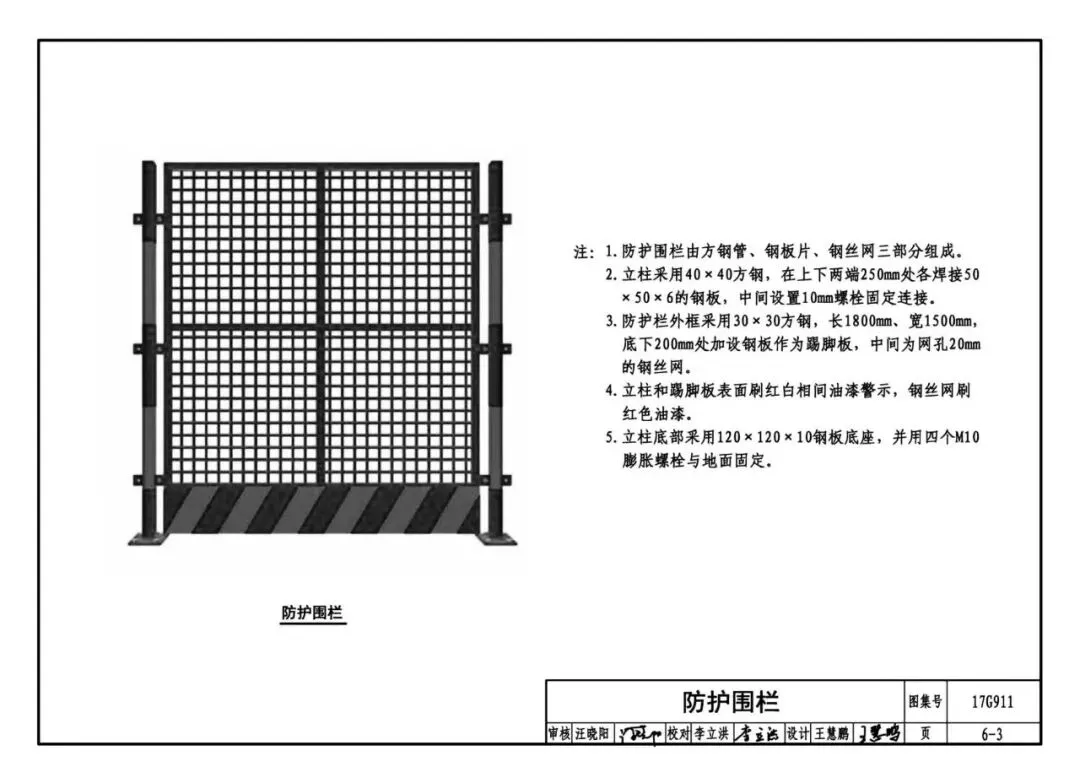

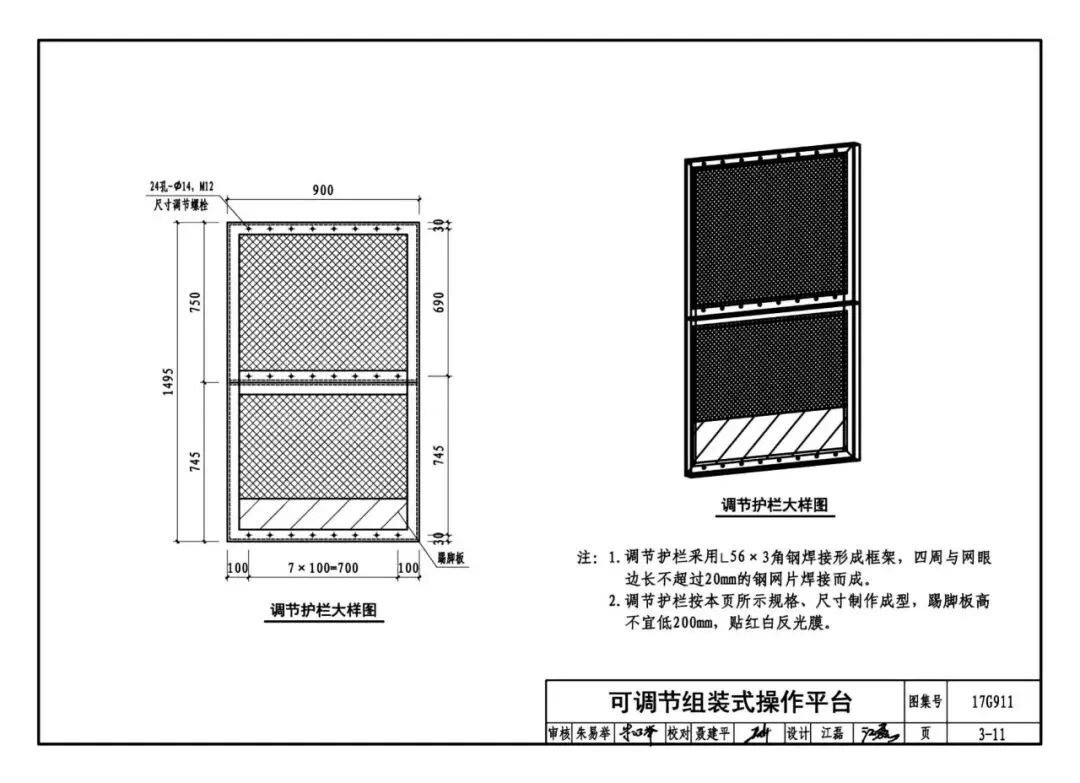

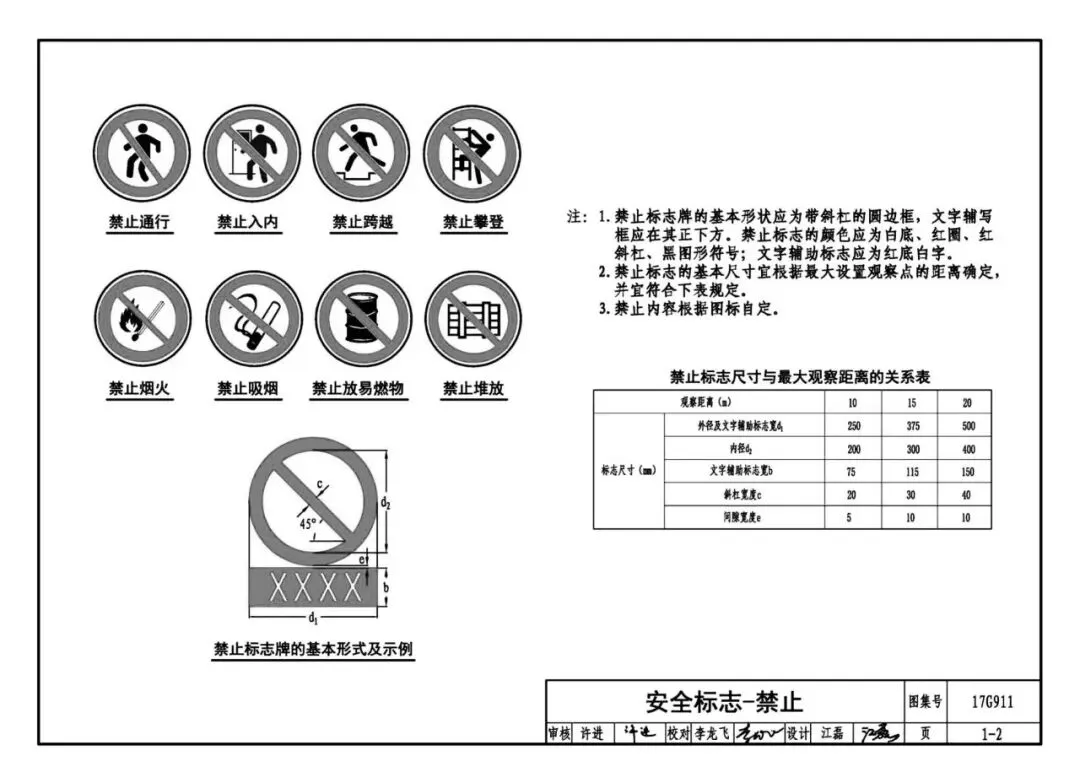

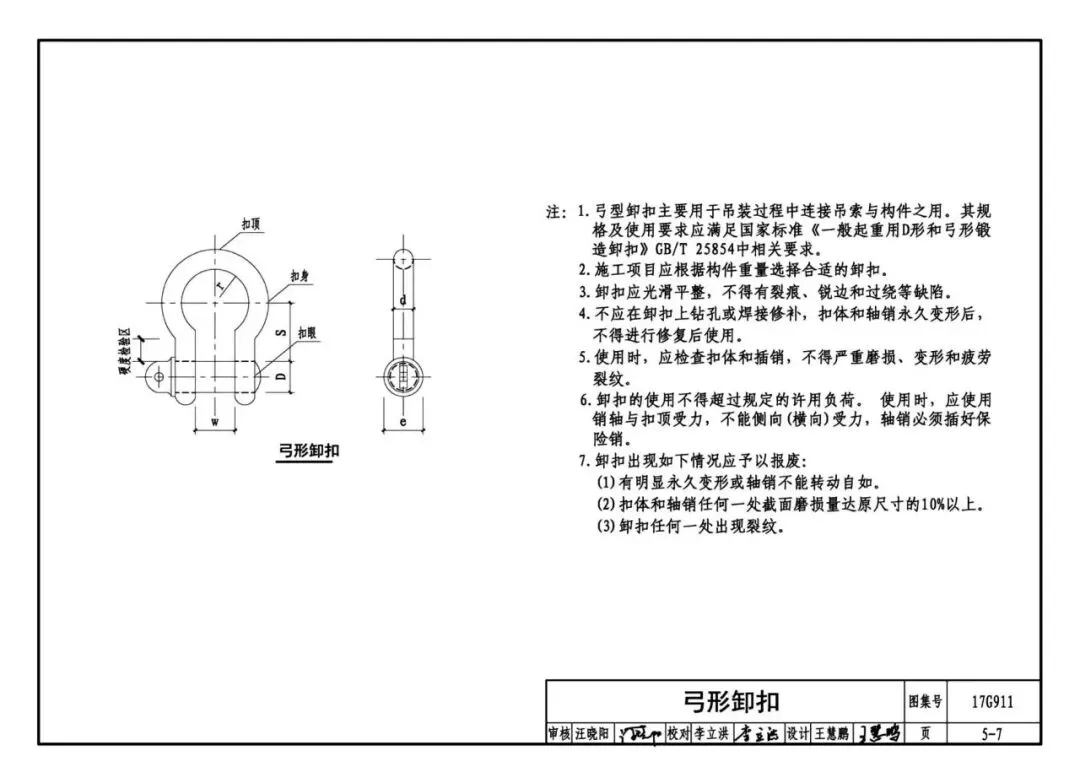

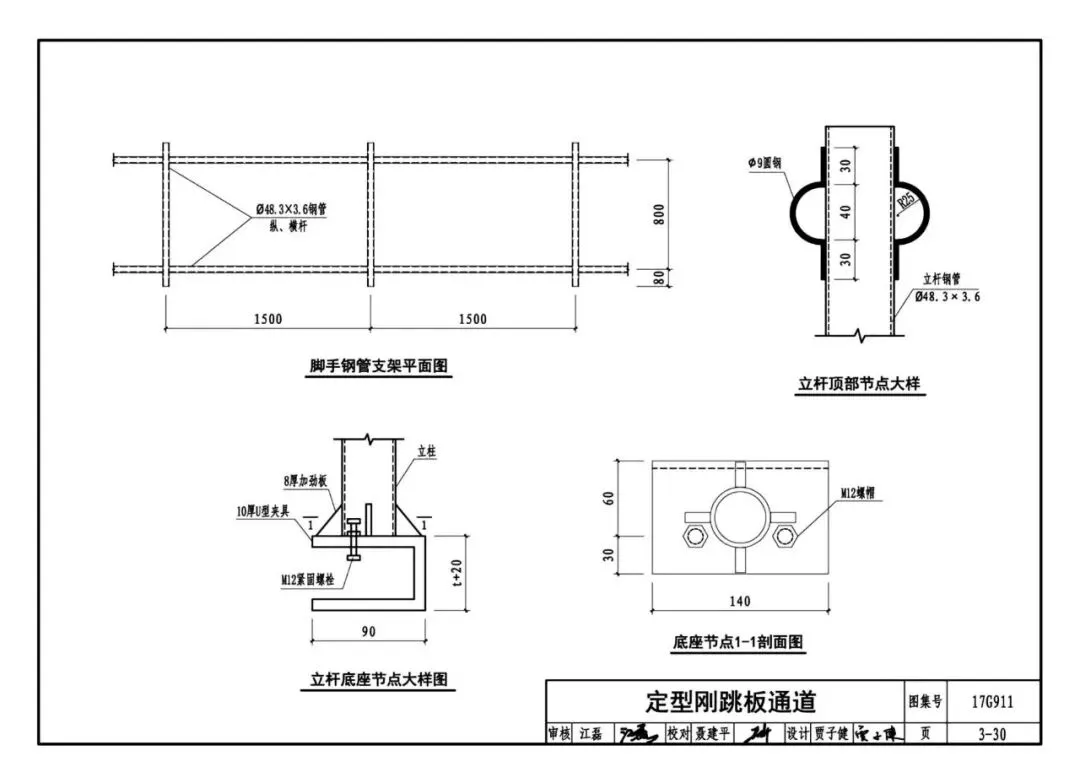

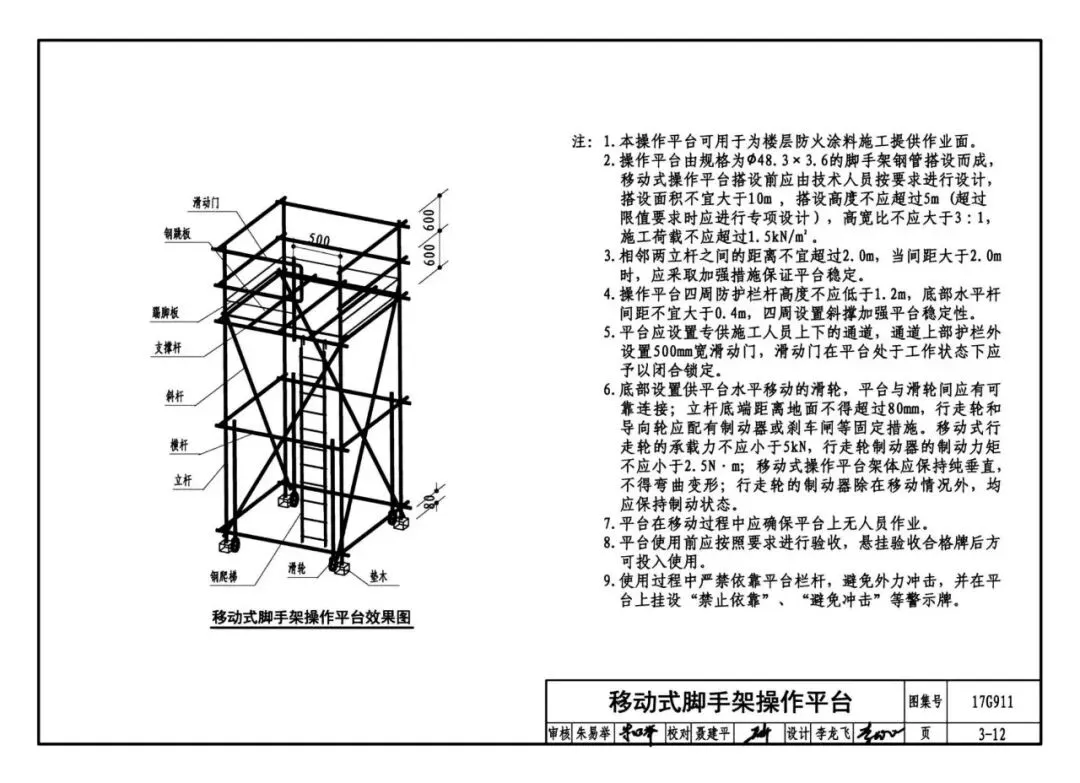

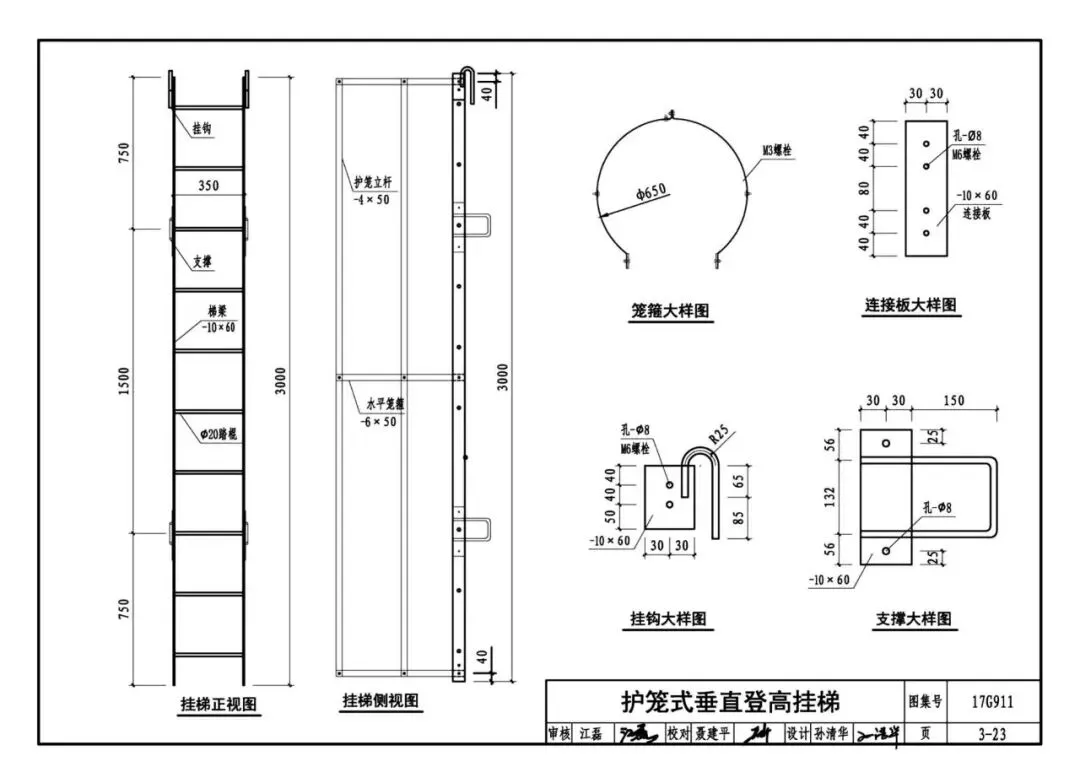

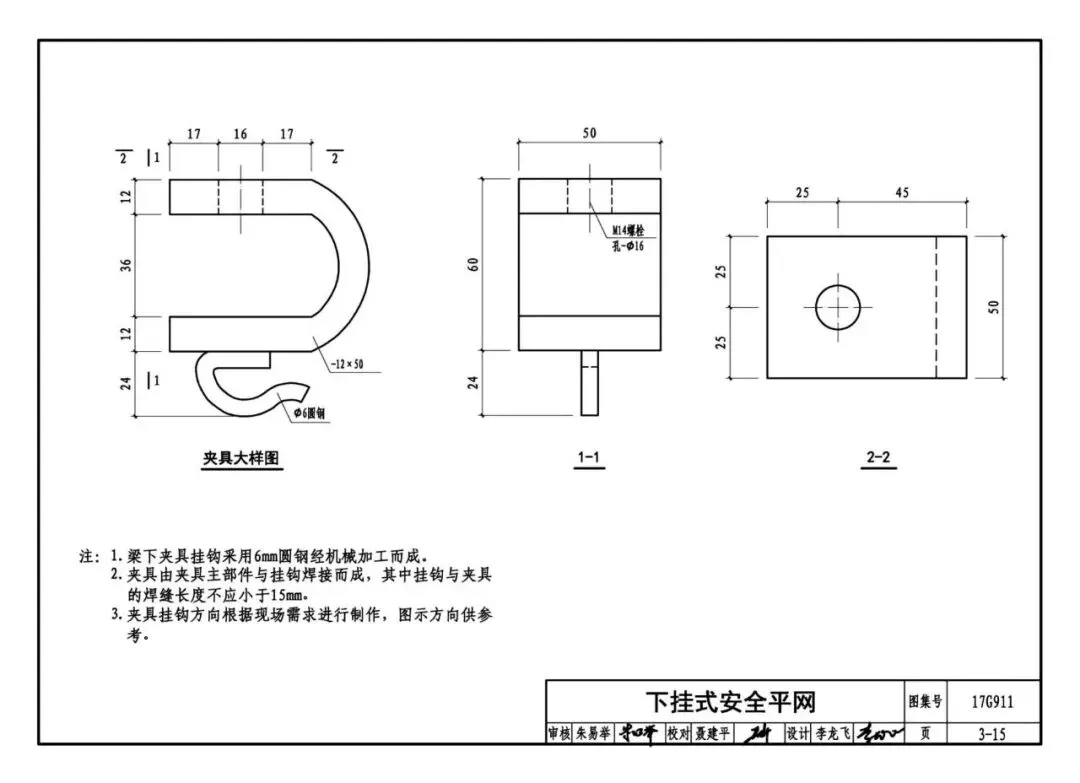

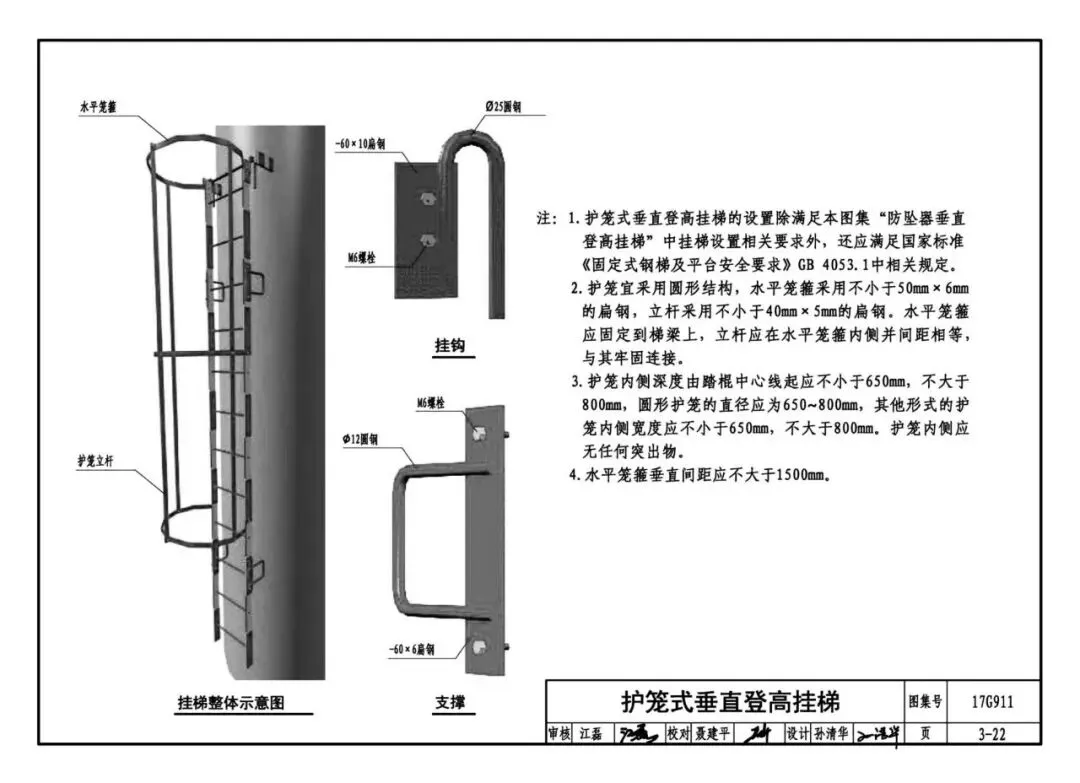

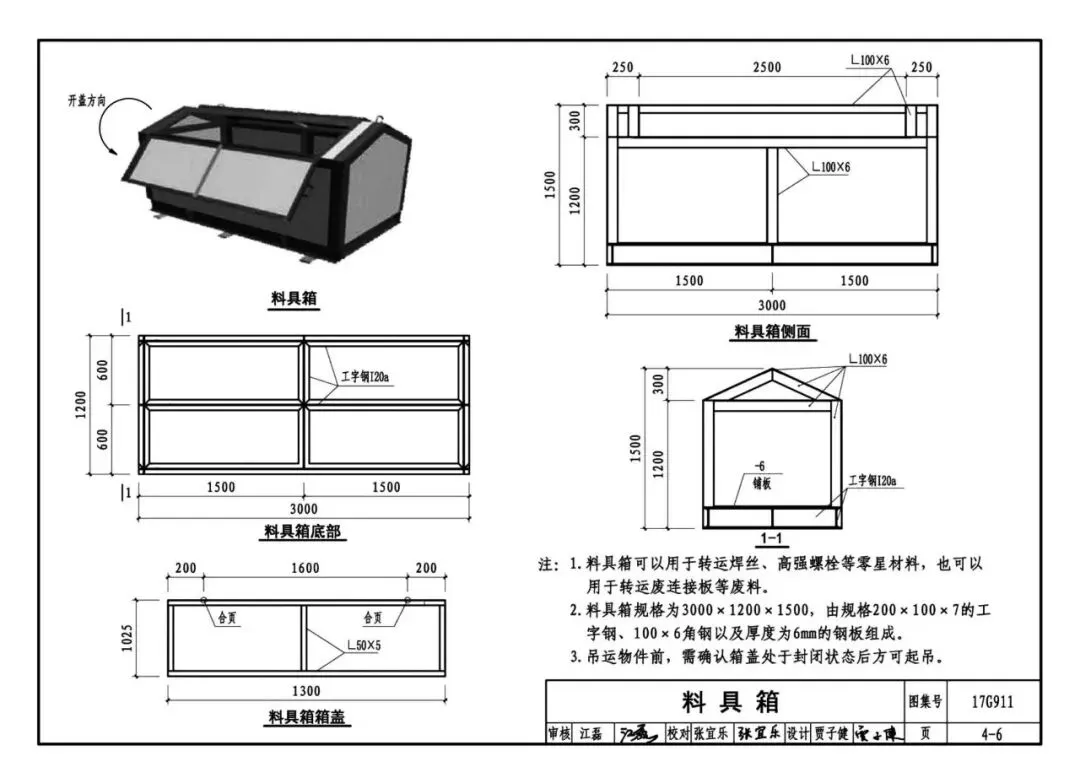

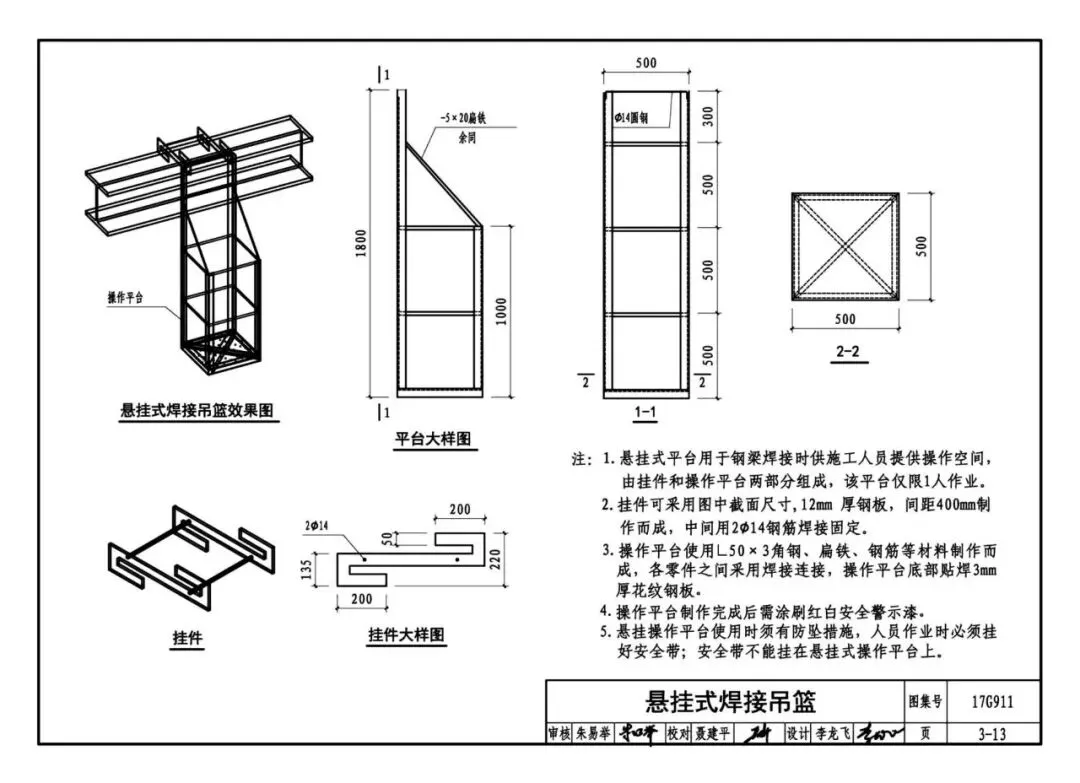

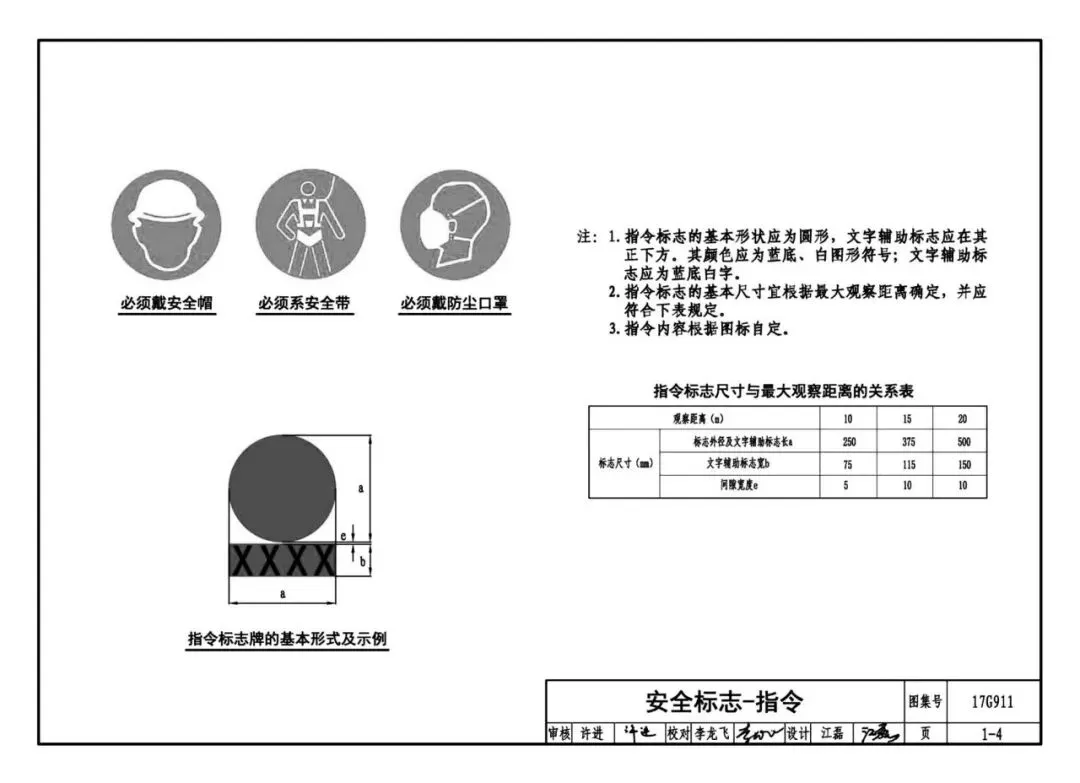

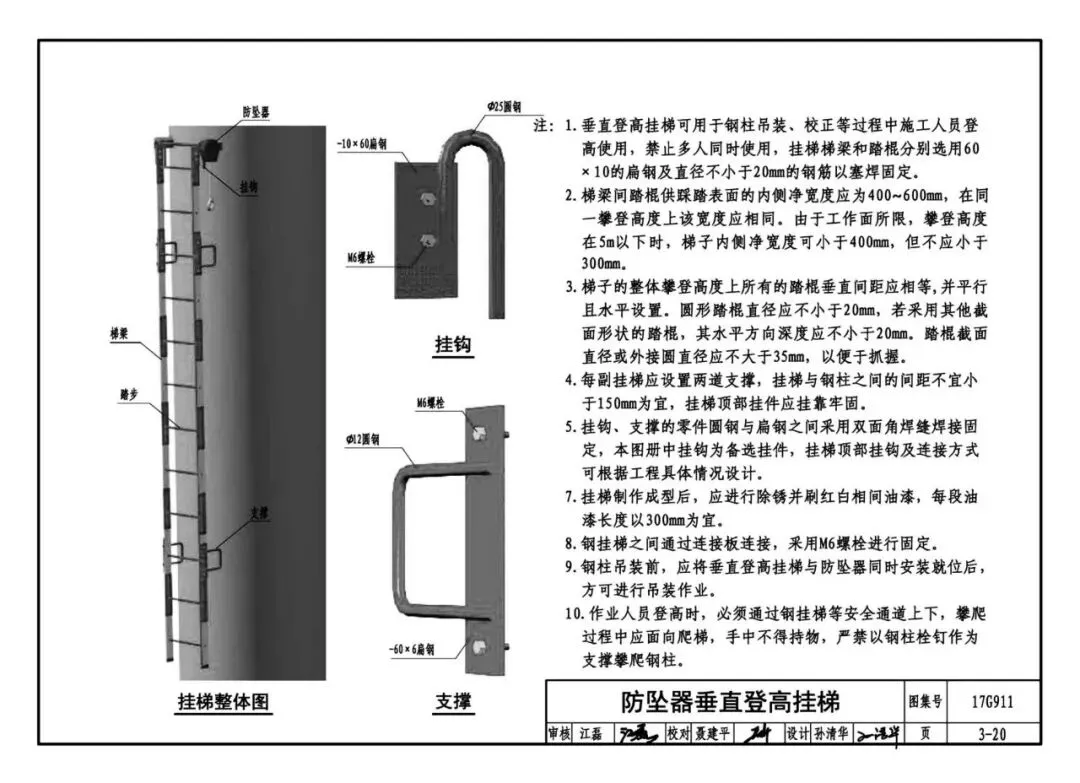

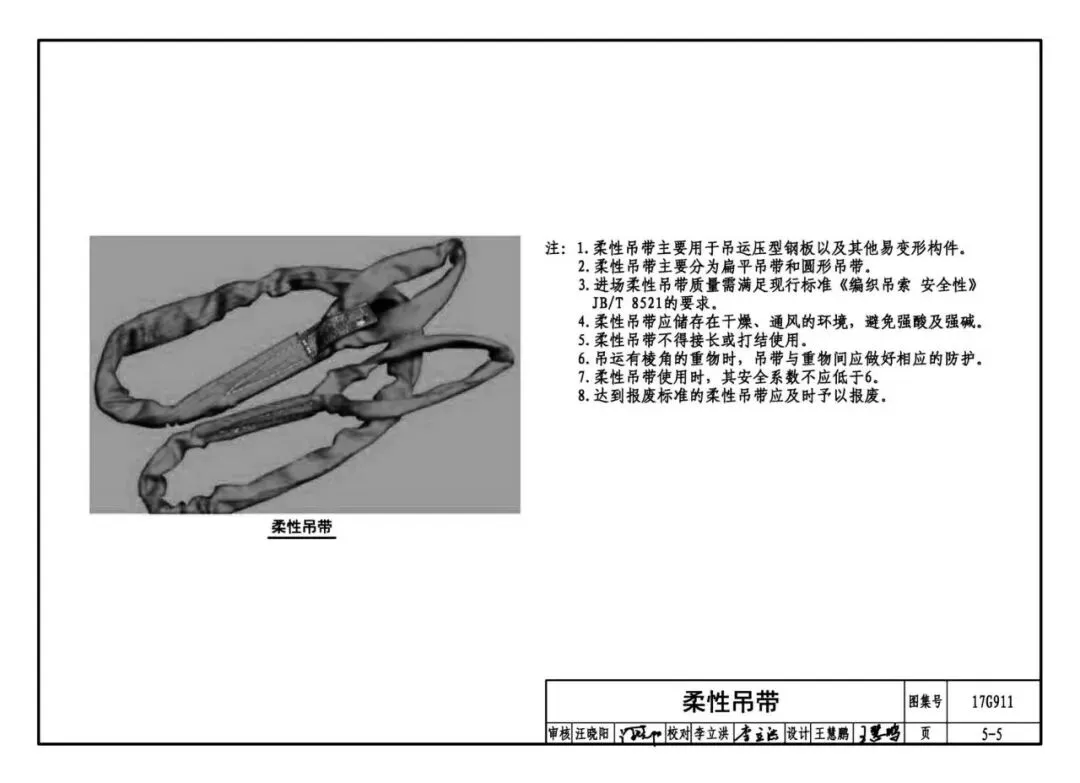

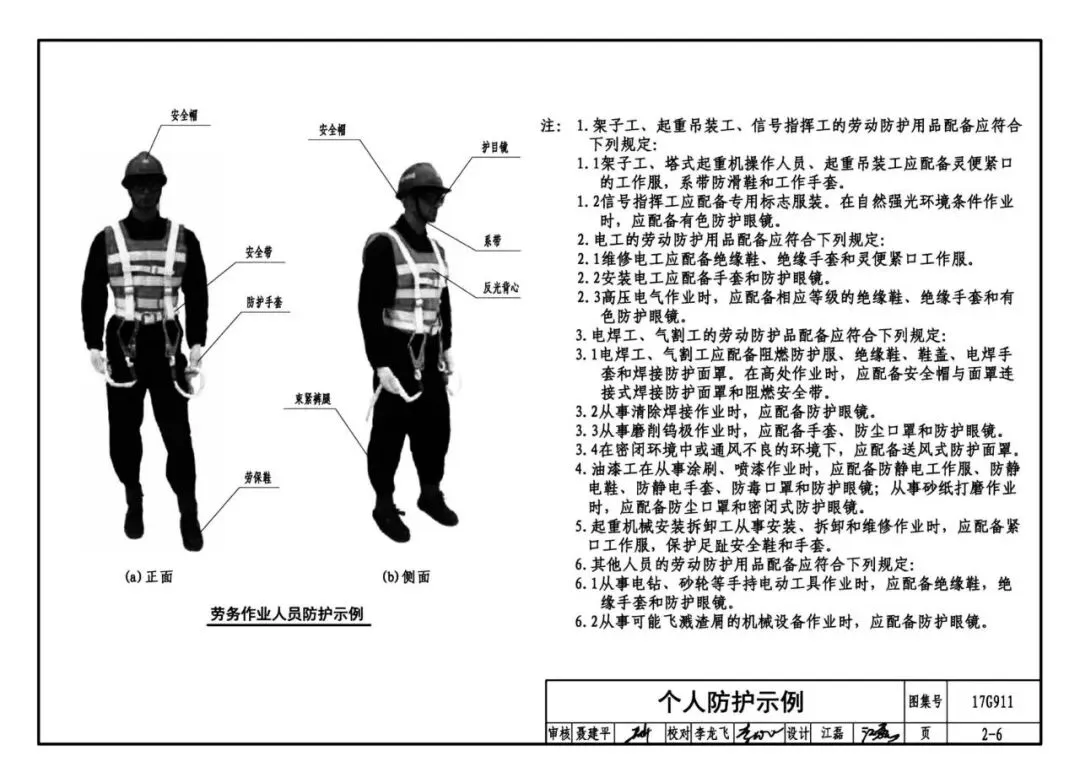

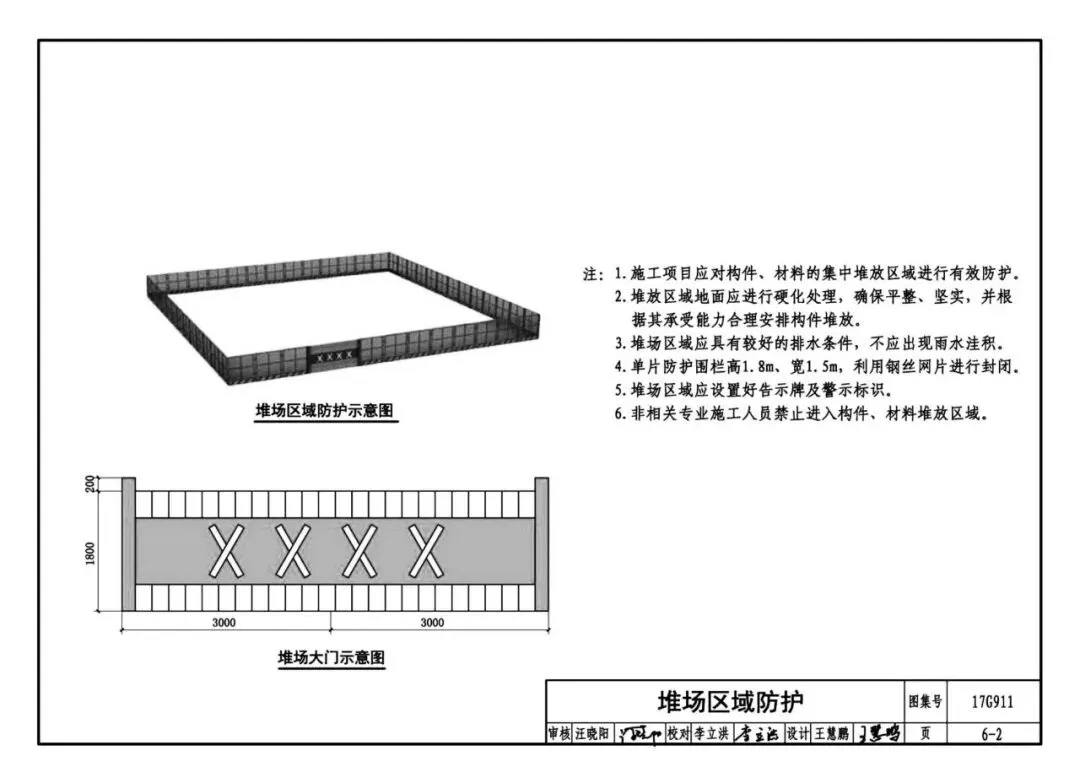

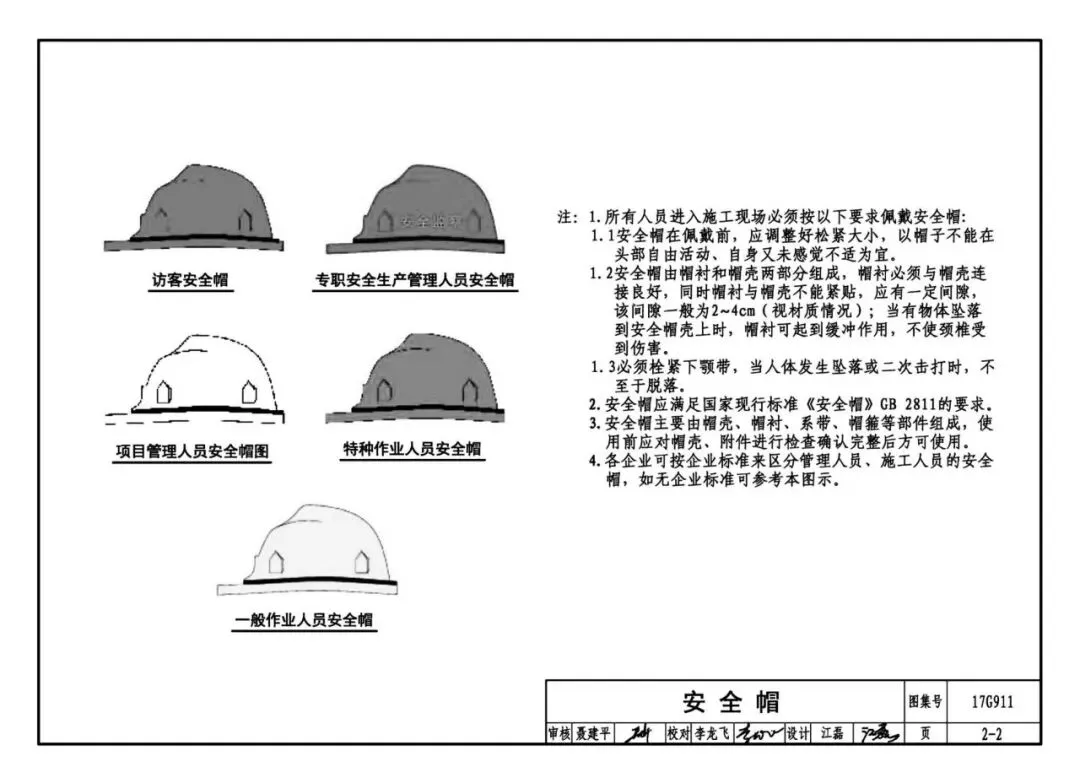

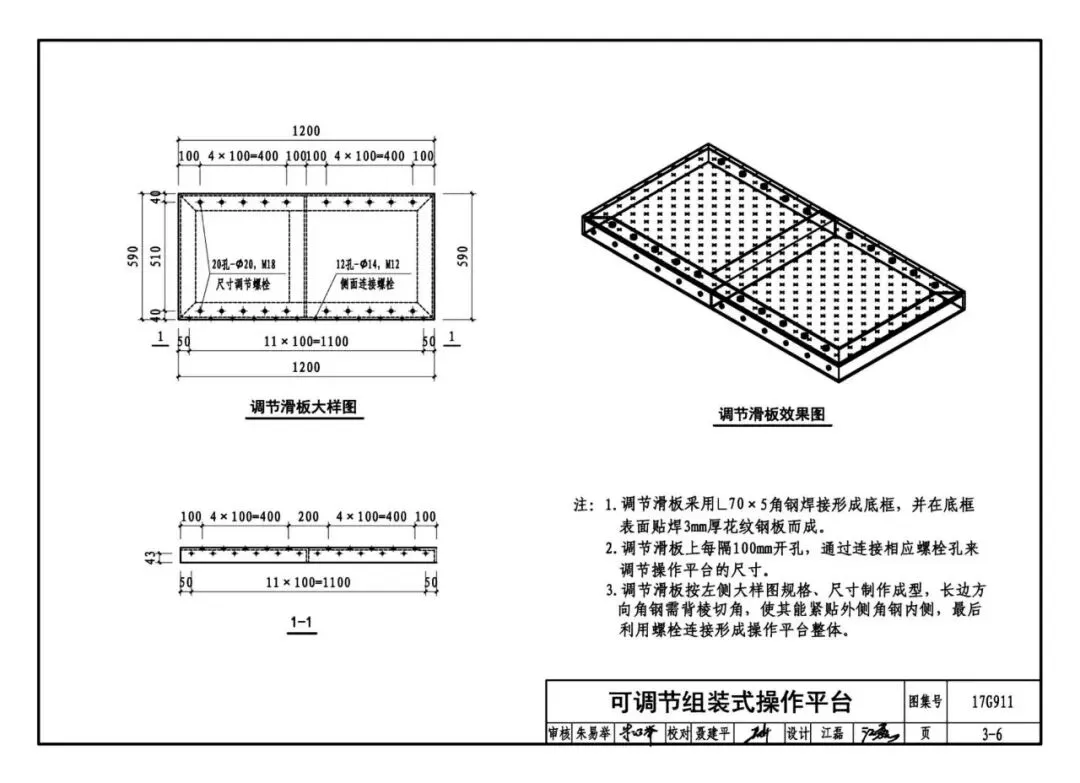

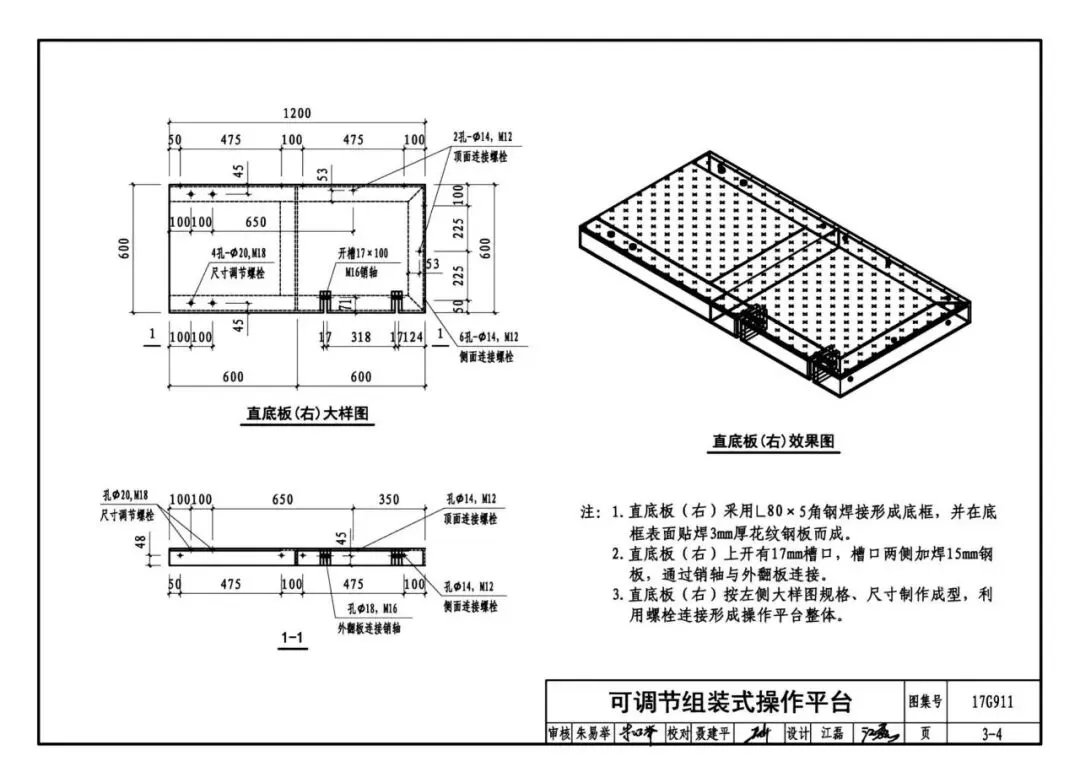

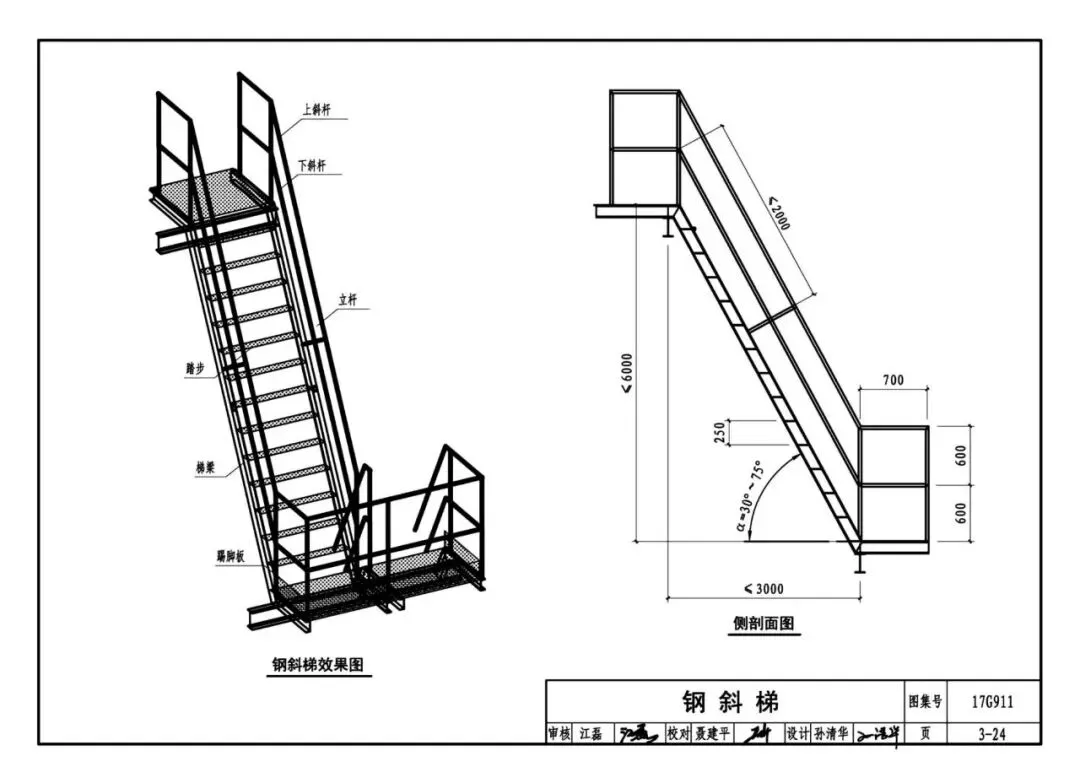

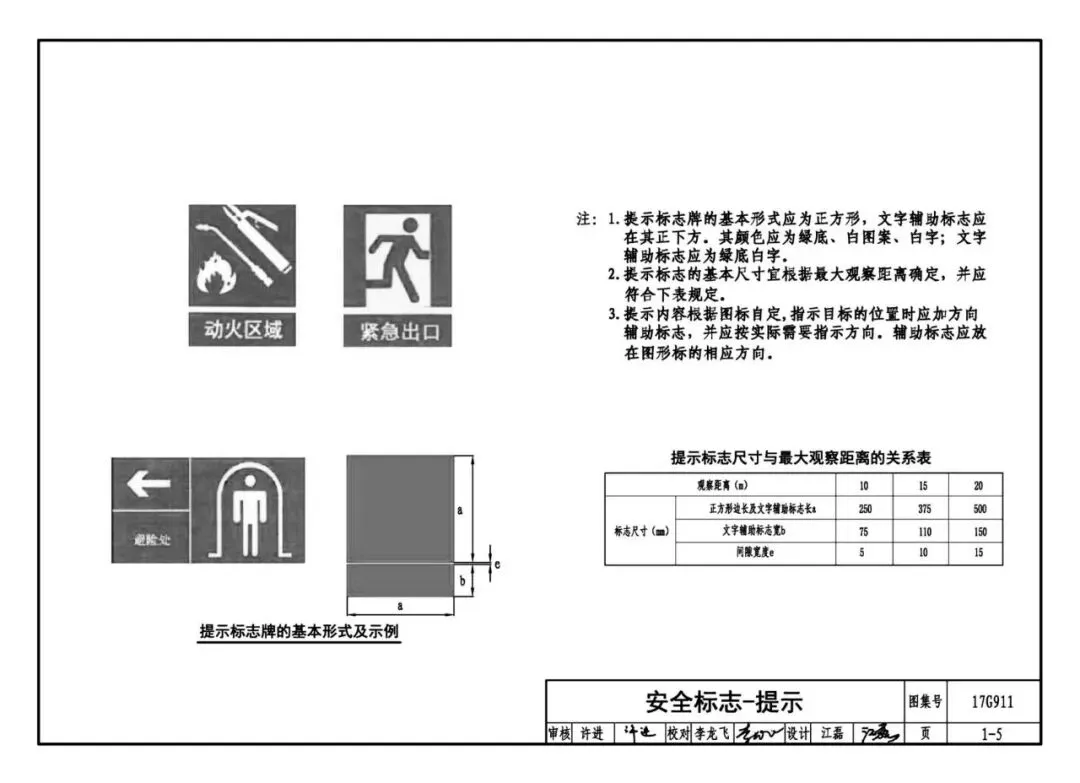

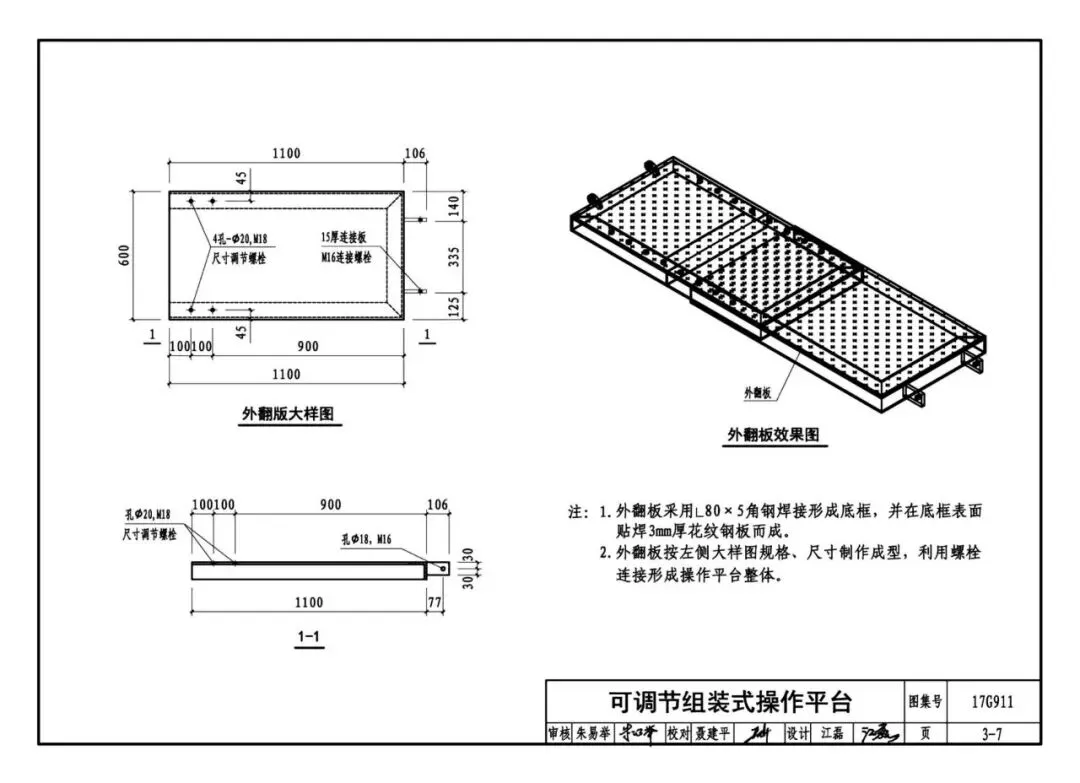

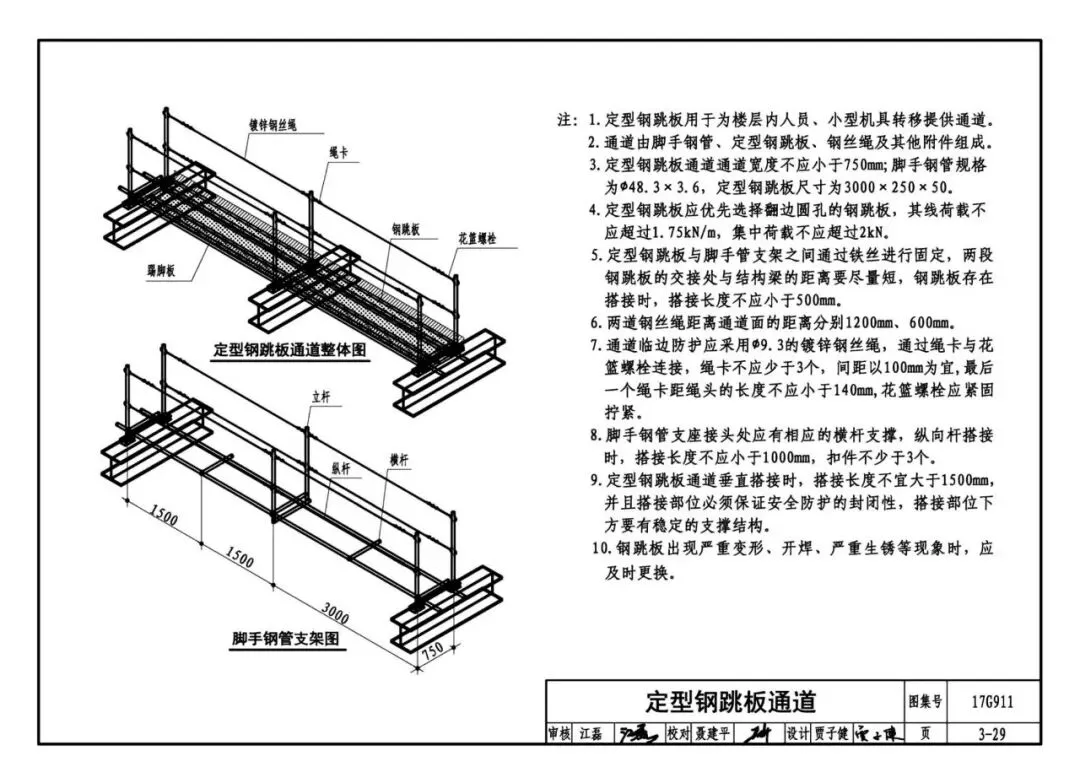

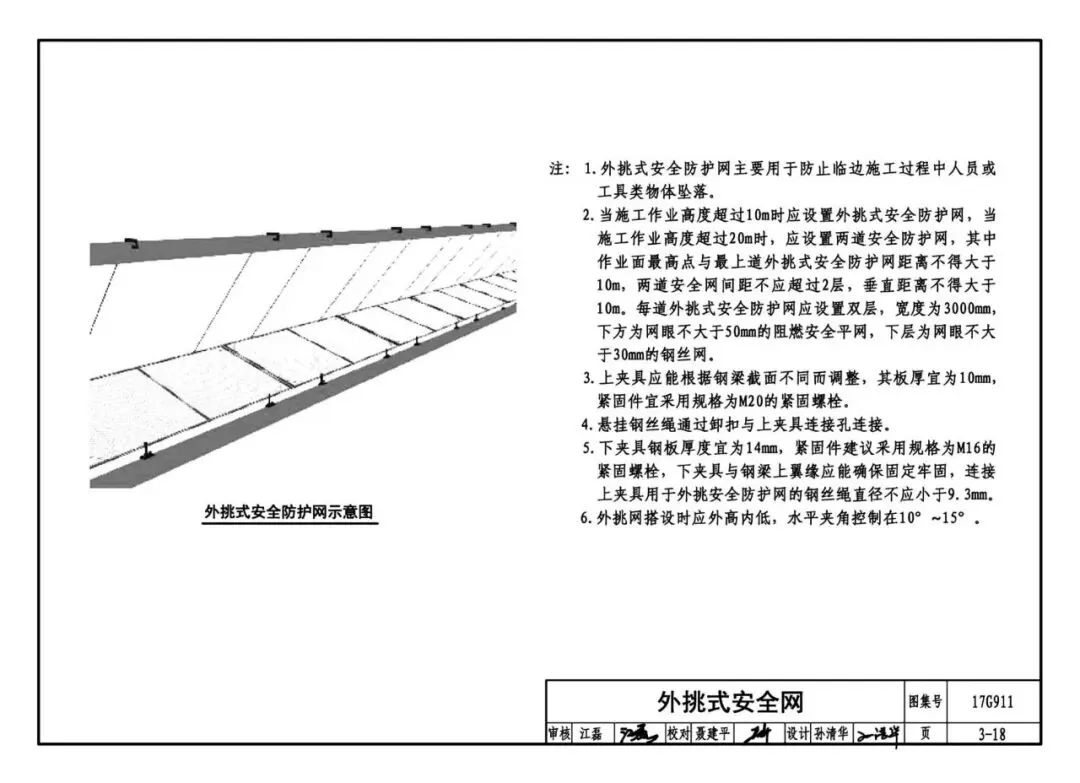

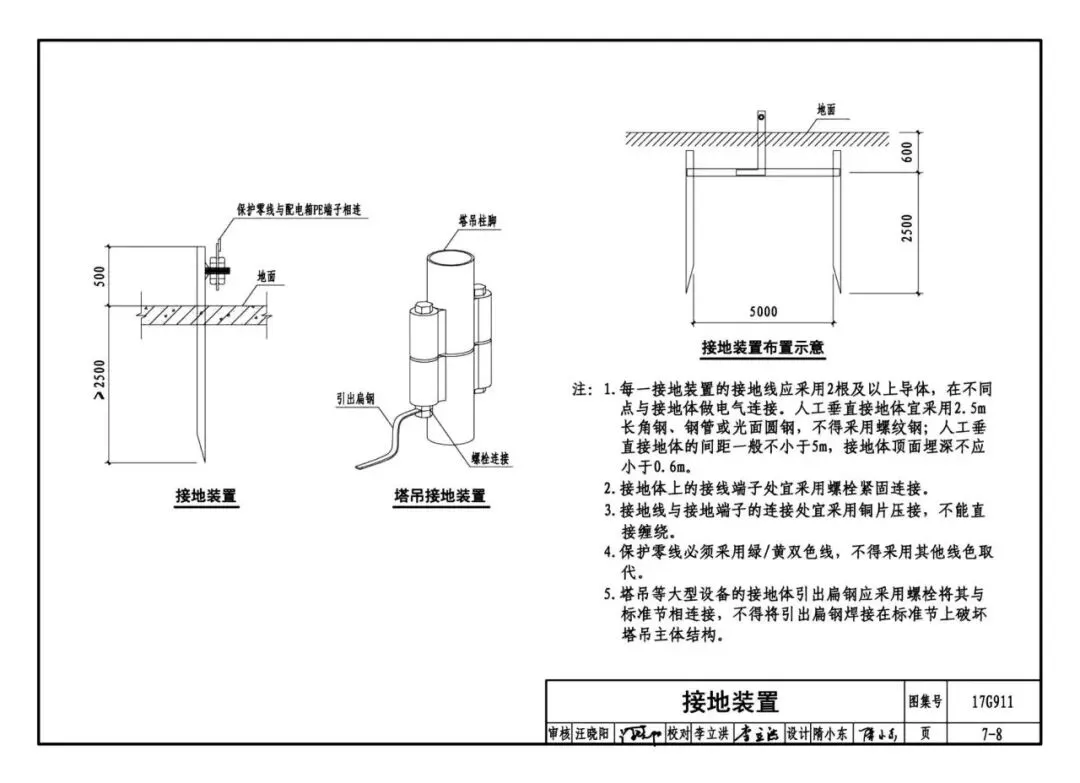

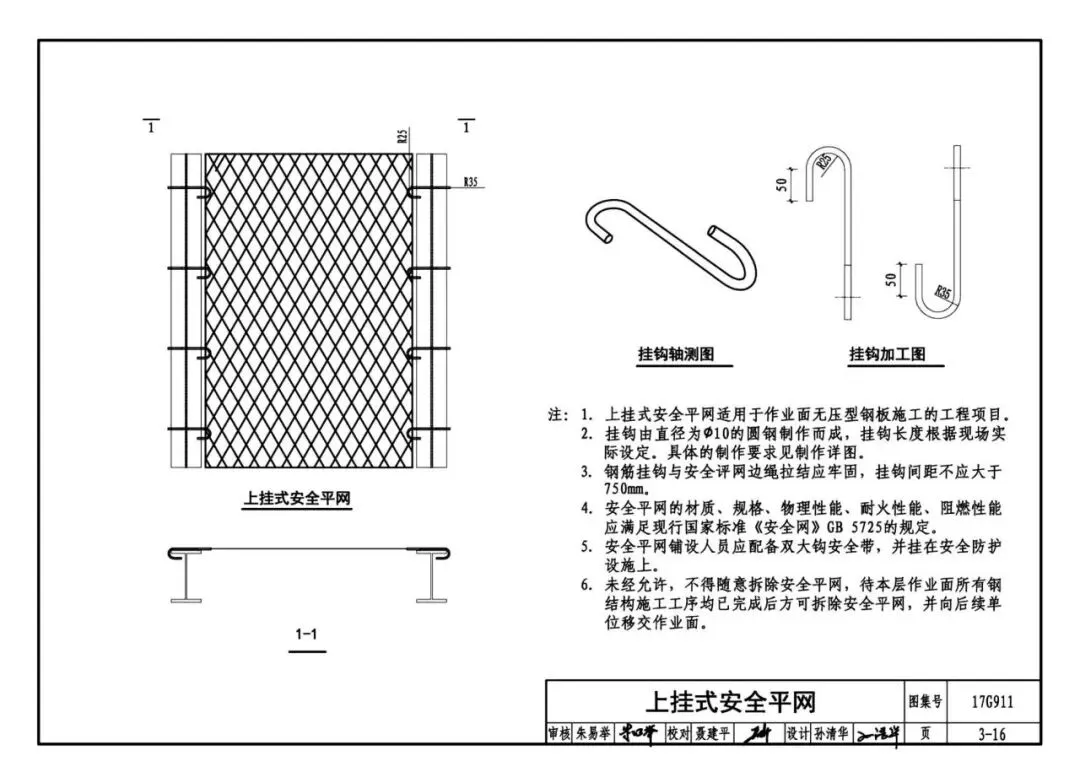

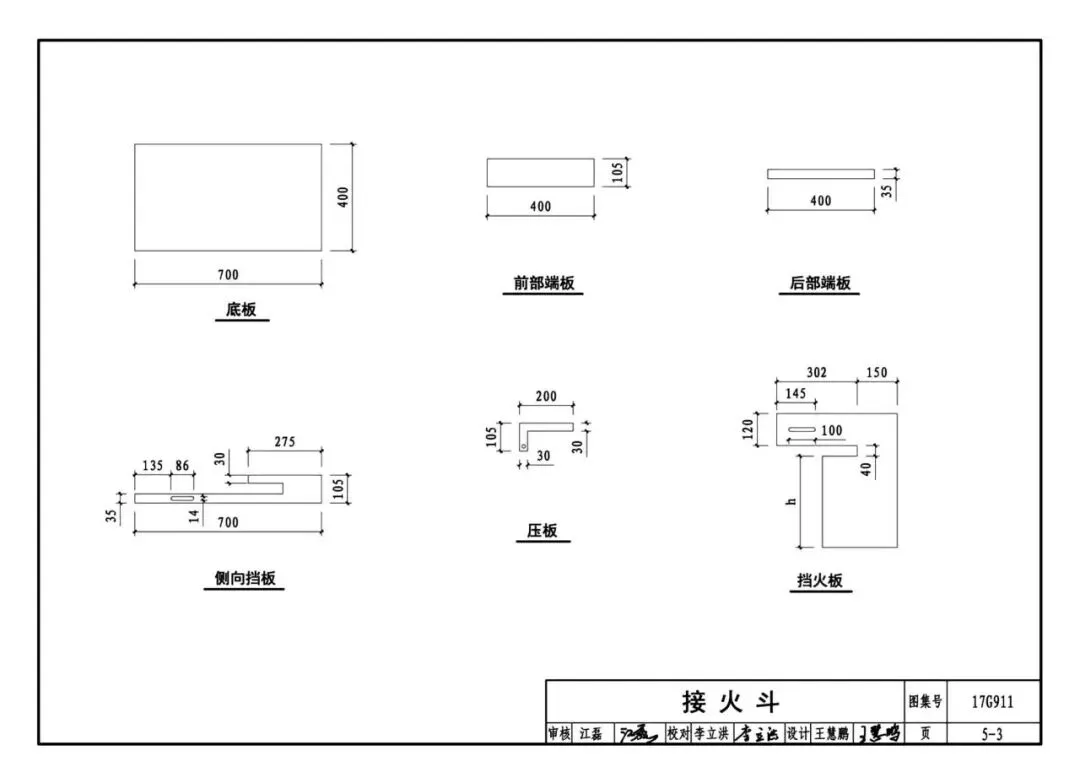

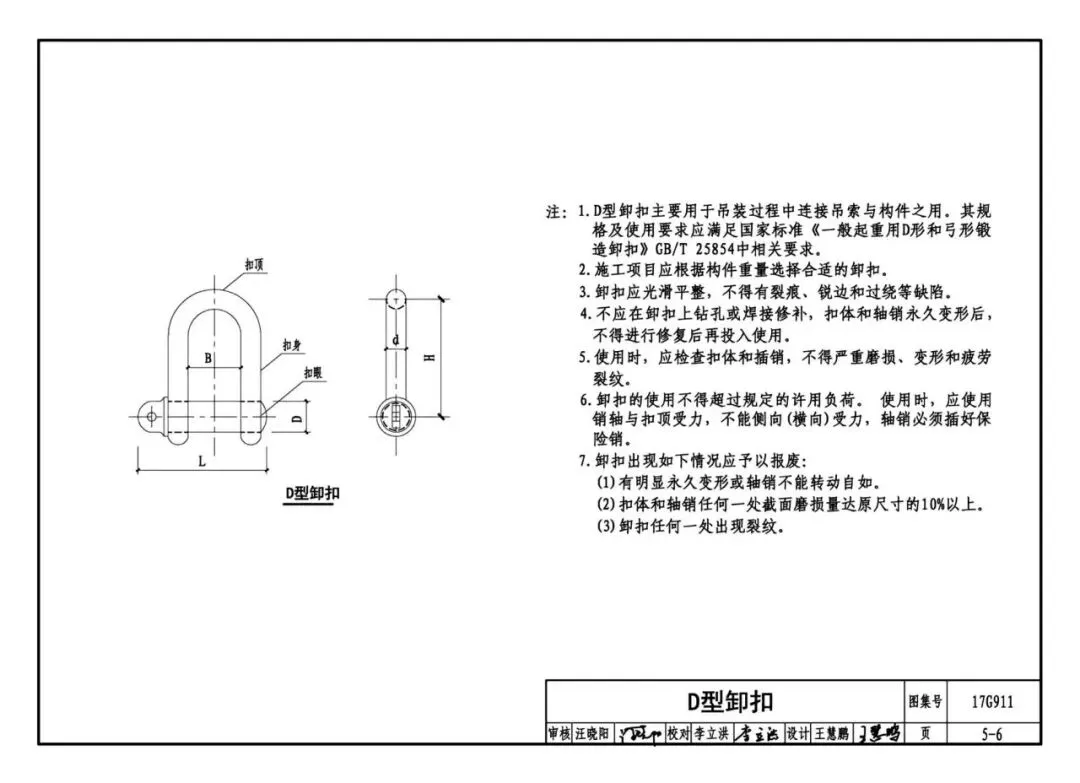

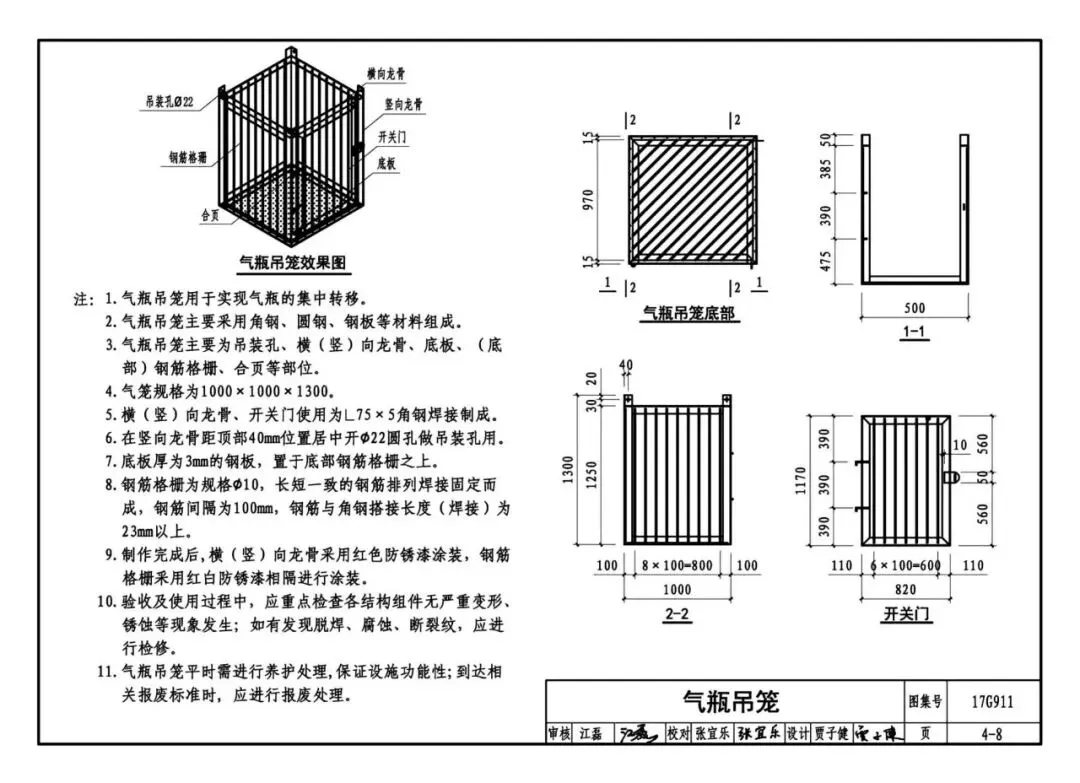

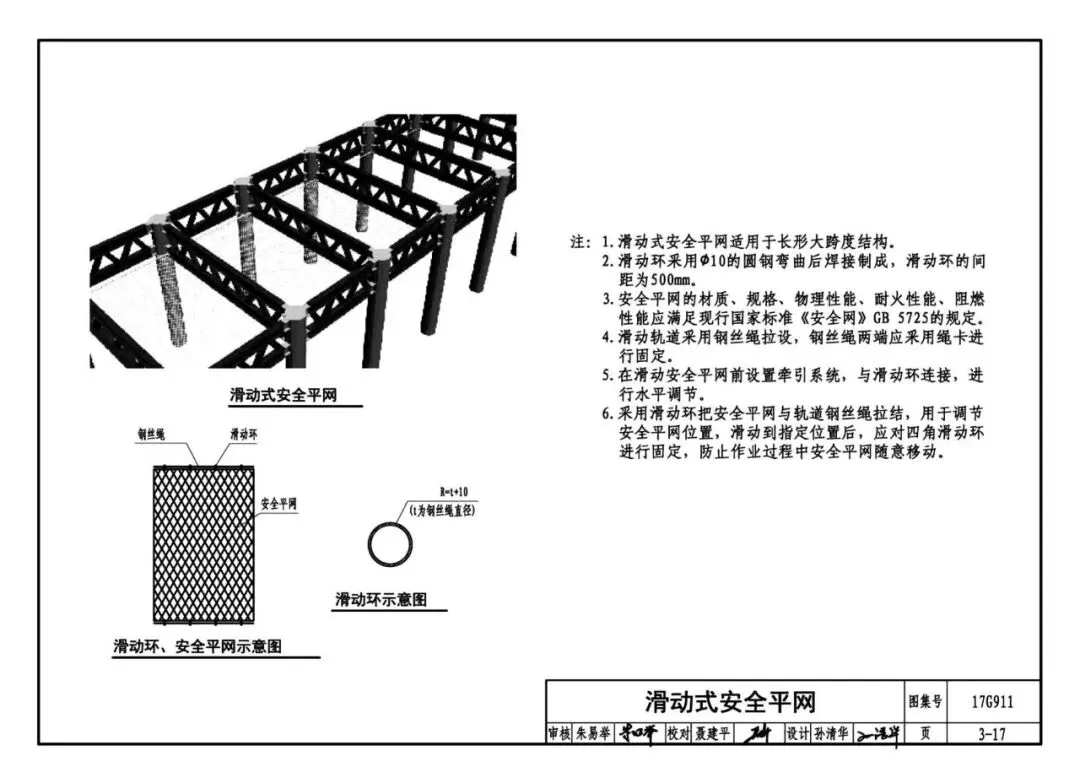

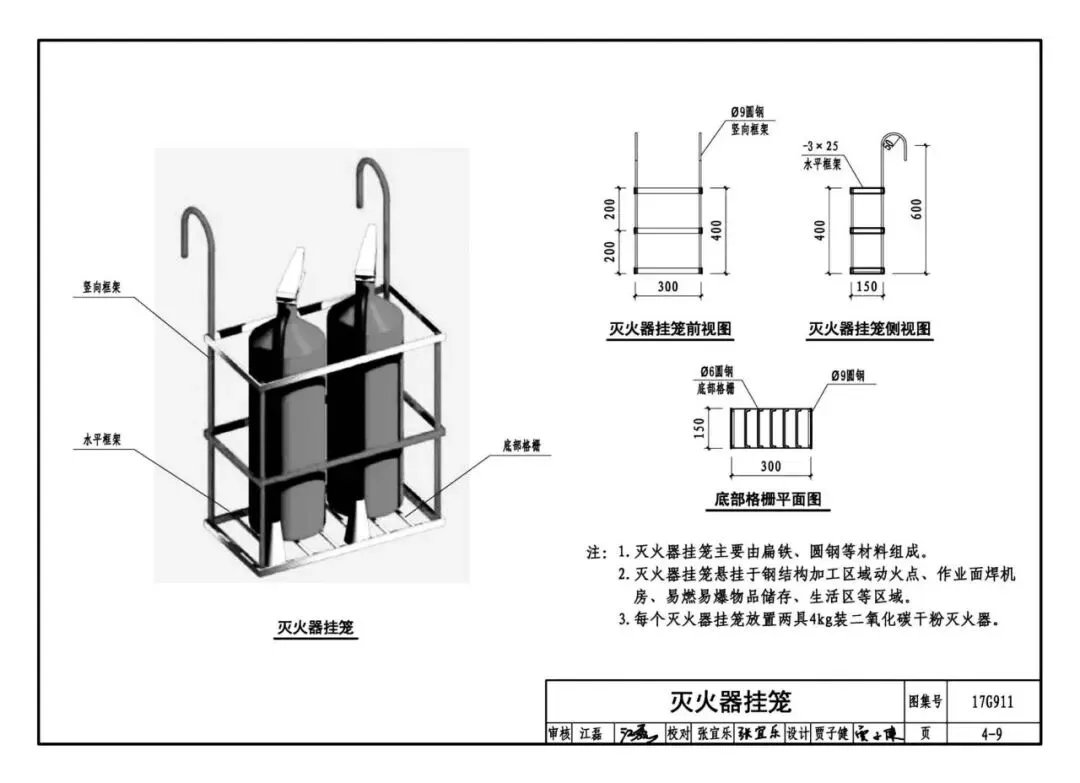

　　二、编制内容。图牌部分给出安全标志的术语与定义，安全色包括红、蓝、黄、绿四种颜色，标志分禁止、警告、指令、提示四类。个人劳动防护措施部分给出安全帽、安全带及其他劳保用品。施工安全防护部分包括可调节组装式操作平台、移动式脚手架操作平台、悬挂式焊接吊篮、下挂式与上挂式安全平网、防坠器与护笼式垂直登高挂梯、钢斜梯、钢制组装通道及抱箍式与立杆式双道安全绳。移动式储物设施包括焊机房、屯料平台、料具箱、气瓶存储箱。工器具包括接火斗、钢丝绳吊索、柔性吊带及D形、弓形卸扣。材料堆放防护包括堆场区域防护、防护围栏、按腹板厚度分列的构件堆放及支承胎架堆放。施工安全临时用电包括总配电箱、分配电箱、开关箱、配电线路、接地装置及手持式电动工具、照明工具。

　　三、材料。定制类防护设施及工器具采用钢结构施工常用材料定型化制作，主要材料有角钢、工字钢、钢筋、钢板等，所采用钢材应符合现行国家标准：《热轧型钢》GB/T 706-2016、《碳素结构钢》GB/T 700-2006、《低合金高强度结构钢》GB/T 1591-2008、《合金结构钢》GB/T 3077-2015、《建筑结构用钢板》GB/T 19879-2015。安全帽、安全带等成品防护用品进场检查合格后方可使用。

　　四、设计要点。图牌方面，标志牌设置的高度应尽量与人的视线高度相一致，悬挂式和柱式的环境信息标志牌下缘距地面高度不宜小于2m，局部信息标志的高度可视具体情况确定；标志牌不应设在门、窗、架等可移动的物体上。结构构件的截面尺寸、焊缝尺寸、螺栓数量与间距、连接板及加劲板尺寸等，由设计人员根据具体工程情况计算确定，各节点详图所示尺寸及数量为最低构造要求。

　　五、制作安装与验收。图牌类标志建议采用镀锌铁板、PVC板或铝塑板制作，面层可采用刀刮不干胶材料，应具有防雨、防晒、不褪色等耐久性功能。图集中涉及的防护措施、机具在使用前应进行安全检查，合格后方可投入使用。当依据的标准规范进行修订或有新的标准规范发布实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品视为无效，参考使用时应加以区分并复核。

　　六、适用对象与使用价值。本图集可供钢结构施工、设计、监理及科研教学人员在施工现场安全防护设施的选用、制作、安装与检查中参考。图集把图牌、个人防护、登高与临边防护、储物设施、工器具、材料堆放及临时用电七方面做法系统汇编，防护形式相对成熟典型，节点构造与材料要求明确，可按图施工，对规范钢结构施工现场安全防护、减少高处坠落与触电等风险具有直接指导意义。
