高中物理所有图像题型考点大全

“老师，这道题的图上有一块三角形，答案说这块面积是位移。为什么面积能代表位移？”

这是我被问得最多的问题之一。

孩子的困惑特别合理——图和位移，看着是两件不相干的事，怎么就”面积”上了？

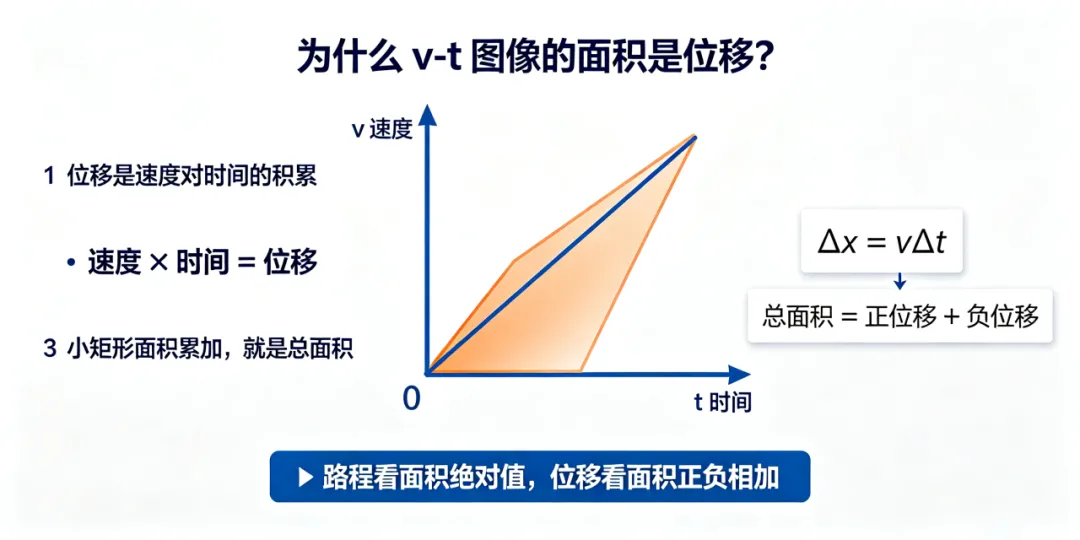

答案是：因为位移是速度对时间的积累。

速度乘以时间等于位移，而在图上，纵轴是速度、横轴是时间，一块块小长方形加起来，就是”速度×时间”的总和。所以面积当然就是位移。

这个逻辑搞懂了，高中物理的图像题就通了一大半。今天我把高中会遇到的图像，按”怎么读”梳理一遍。

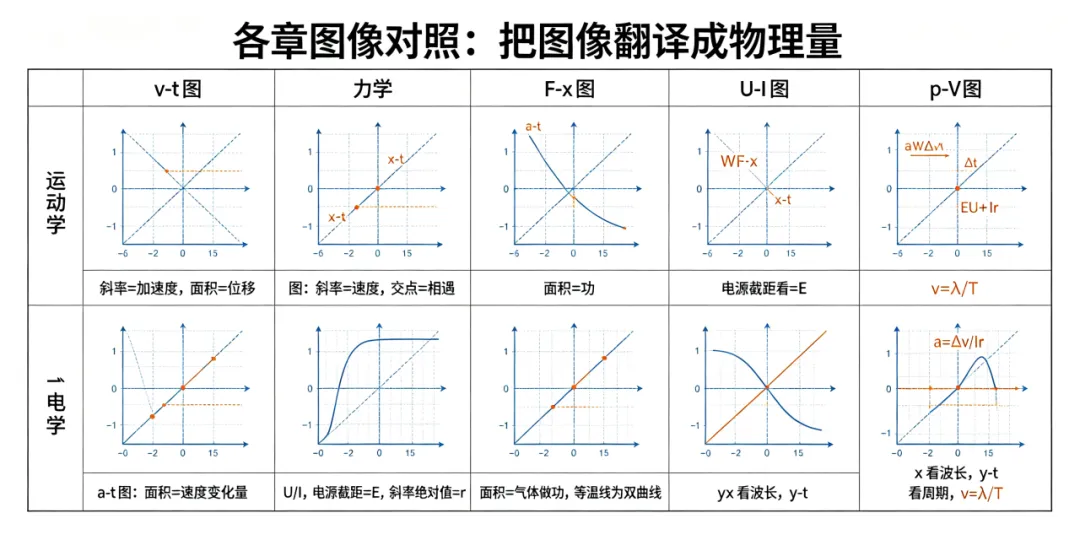

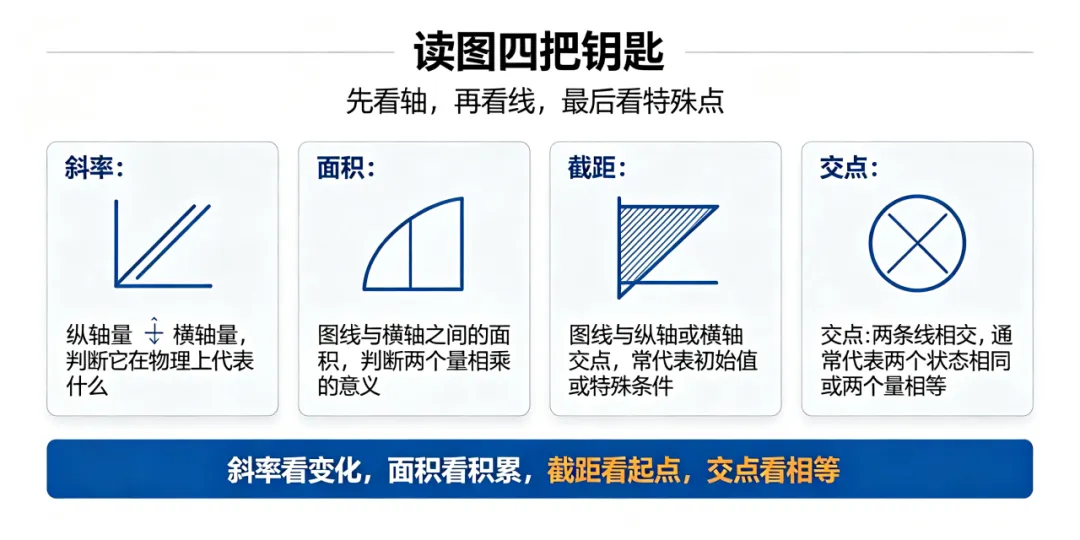

不管遇到什么图，都可以用这四把钥匙去开：

斜率：它代表什么？看纵轴与横轴两个量的比值在物理上是什么。

面积：图线与横轴之间的面积代表什么？看两个量的乘积是什么。

截距：图线与纵轴的交点代表什么？往往是某个”特殊条件”下的值。

交点：两条线的交点代表什么？通常是”两个物体状态相同”或”两个量相等”。

这四把钥匙，能把高中 80% 的图像题打开。

v-t 图像（速度—时间）

斜率 = 加速度。

面积 = 位移。横轴上方的面积是正位移，下方的面积是负位移，所以总面积要带正负号相加（如果问的是路程，则取绝对值相加）。

与横轴的交点表示速度为零（运动方向改变的时刻）。

x-t 图像（位移—时间）

斜率 = 速度（斜率正负代表速度方向）。

两条线的交点 = 两个物体相遇。

注意：x-t 图不是运动轨迹。很多孩子会把它当成”物体的路径”来理解，那就错了。

F-x 图像（力—位移）

面积 = 功。

这个结论很实用，尤其在变力做功的题里（比如弹簧的 F-x 是一条斜线，面积就是个三角形，正好是 ½kx²）。

a-t 图像：面积 = 速度变化量。

U-I 图像（电压—电流）

这个图是电学的重头戏。

如果是某个电阻的 U-I 图，斜率就是它的电阻。

如果是电源的 U-I 图，那么纵轴截距是电动势 E，斜率的绝对值是内阻 r。

当两者画在同一张图上时，交点是这个电阻接在该电源上的工作点——电压就是路端电压，电流就是实际电流。

如果是小灯泡的 U-I 图，那它是一条弯的曲线（因为灯丝电阻随温度变化），这时候斜率不再等于该状态的电阻——要求某点的电阻，得用那一点的 U 除以 I，而不是用切线斜率。这个坑很深，也是区分度所在。

p-V 图像（气体压强—体积）

图线下的面积 = 气体做的功。

等温线是双曲线。

波的图像

这里有一组必考的对比：

波动图像（y-x 图）：横轴是位置，描述的是某一时刻各个质点的位移。从图上读波长。

振动图像（y-t 图）：横轴是时间，描述的是某一个质点在不同时刻的位移。从图上读周期。

两图长得一模一样，判断方法就是看横轴标的是 x 还是 t。

如果题目同时给出两张图，要你求波速，那就是”从波动图读波长、从振动图读周期，再用 v = λ/T”。

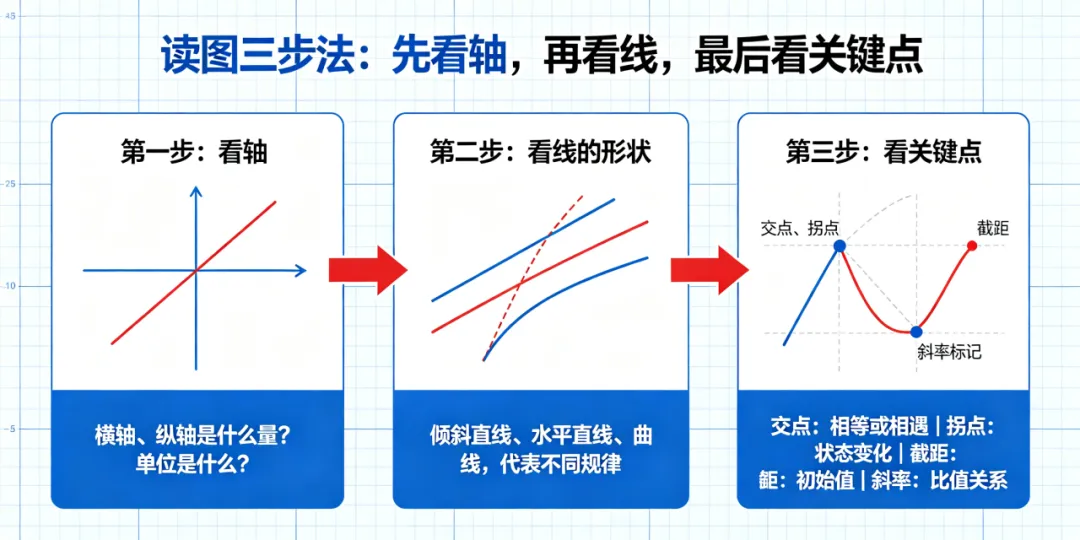

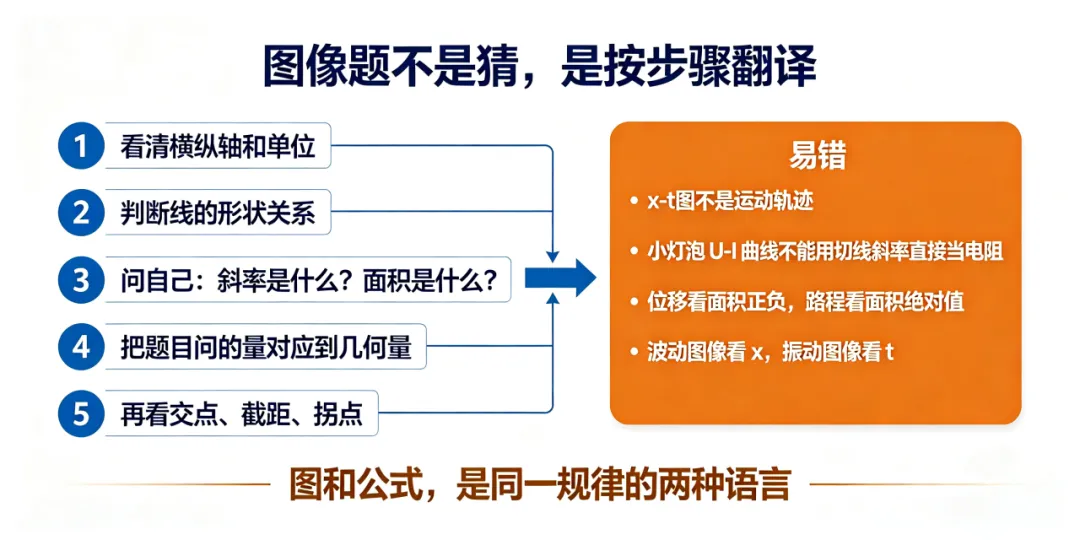

我看到很多孩子做图像题是”看一眼图，然后开始猜”。正确的顺序应该是：

第一步，看清横纵轴和单位。

第二步，判断这条线的形状说明了什么关系（正比、反比、不变还是别的）。

第三步，问自己两个问题：斜率是什么？面积是什么？

第四步，把题目问的量，对应到图上的某个几何量（或者某个点的坐标）。

第五步，再看图上的特殊点（交点、截距、拐点）。

这套流程走下来，图像题就变成了一道”翻译题”，而不是”猜谜”。

图像题的本质是：用几何关系表达物理关系。

所以不要把它当成”另一种题型”，它其实是同一批规律的另一种写法。

我给学生的一个习惯是：看到公式，就在旁边想想”如果画成图是什么样”。比如 F = kx 是过原点的直线，p = F/S 在 F 一定时是反比曲线。

想多了，你会发现图和式子是同一件事的两种语言。考试出图，不过是换了一种问法。
