这个插件让 Agent 具备 CAD 的能力
text-to-cad 是给 agent 装上 CAD 能力的开源插件，本地生成 STEP、STL 等 3D 模型文件，覆盖出图、可制造性检查、切片打印全链路流程。今年 4 月开源，累计 1.8 万 star。
今日推荐指数
AI 自动评分 · 仅供参考
75 / 100
本评分由 AI 基于项目增长、技术与实用价值数据自动生成，仅供内容推荐参考，不构成任何投资、商业决策或技术选型依据。
为什么值得关注
生成带尺寸标注的 PDF 工程图纸；
针对钣金、CNC、注塑件完成 DFM 可制造性检查，附带实测数据与规则依据；
3D 打印前置壁厚、悬垂校验；
支持 G 代码生成与拓竹打印机一键下发。以往跨环节反复流转的工作，现在通过一段对话即可完成。
核心技术解析
text-to-cad 的核心是以 Python 代码为建模中间层：agent 生成 build123d 代码构建参数化模型，经 Open CASCADE 求值，输出 STEP 等格式。
内核是 Open CASCADE 7.9 的 Python 绑定 OCP 与 build123d 0.11，经 uv 本地运行，改尺寸即改代码。
DFM 技能按钣金、CNC、注塑审查零件，测出拔模角、倒扣与投影面积，结论附实测证据与规则；DfAM 再测壁厚、悬垂与支撑体积。
插件覆盖 Claude Code、Codex、Cursor、Gemini、Grok；mcp 服务器在对话里渲染出可旋转查看的模型卡片。
应用场景
agent 建模导出 STL，切 G-code 后经 Bambu Labs 技能下发拓竹打印机。
按注塑或 CNC 工艺审查零件，修正拔模角与倒扣，生成带尺寸标注的 PDF 图纸。
生成带关节限位与惯性参数的 URDF，或产出 SDF 导入 Gazebo。
社区活跃度

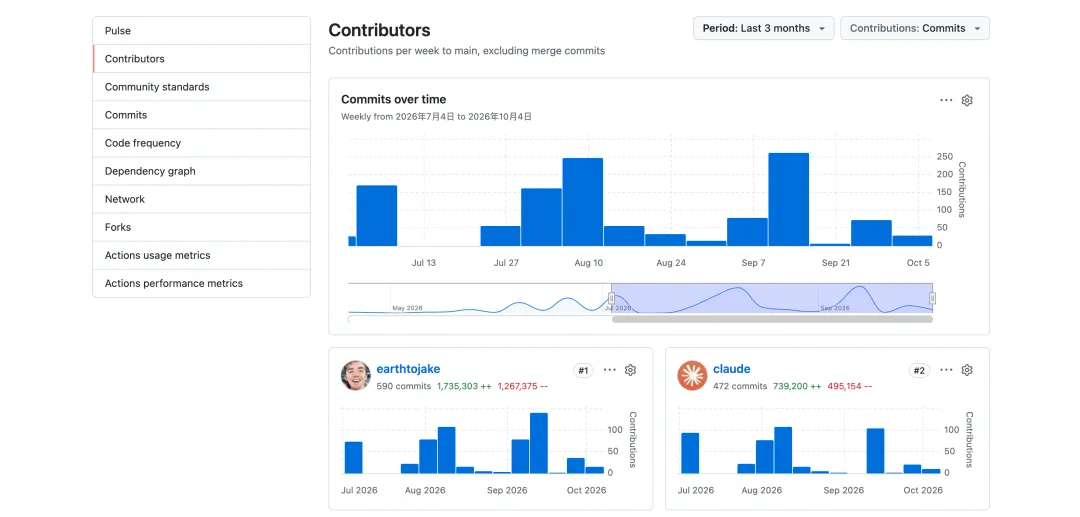

项目今年 4 月创建，5 个半月累计 1.8 万 star，当前单日新增 619，仍处在强劲增长期。发布节奏以天计，v0.7.15 前一天刚发布，当天还在合并 PR；open issue 只有 37 个且描述规范。27 位贡献者中，作者 earthtojake 占提交绝对多数。
项目风险提示
作者 earthtojake 贡献了 1100 余次提交，占绝对多数，项目可持续性高度依赖核心维护者。
CAD 内核依赖的 OCP 组件随包分发的原生模块未经签名，Windows 11 默认开启的 Smart App Control 会拦截加载，需关闭该功能或改用 WSL 运行。
以上风险提示由 AI 自动分析总结，仅供参考，不构成技术选型或安全评估依据。请以项目官方 Issue 和安全公告为准。
