1MHz扫到6GHz的开源SDR,官方文档提醒输入超-5dBm直接烧!

玩无线电的对HackRF应该不陌生。现在可以在淘宝上一千二上下拿下带屏套装，原型机其实是Michael Ossmann在2014年众筹量产的HackRF One。

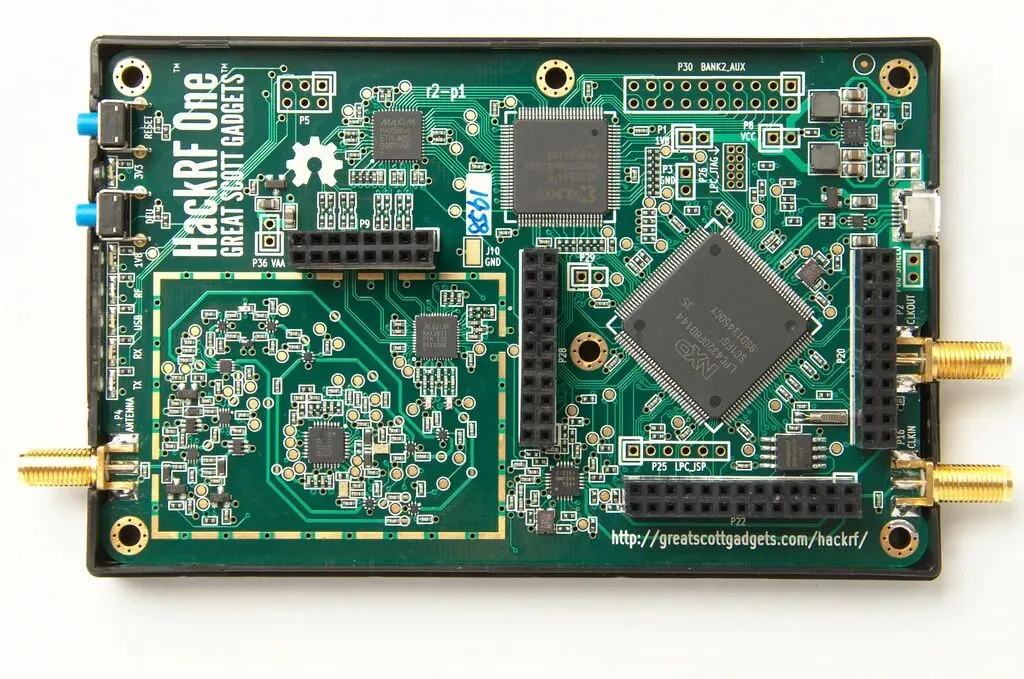

板子看着还挺漂亮是吧。其实到了HackRF One才定了现在的样子。

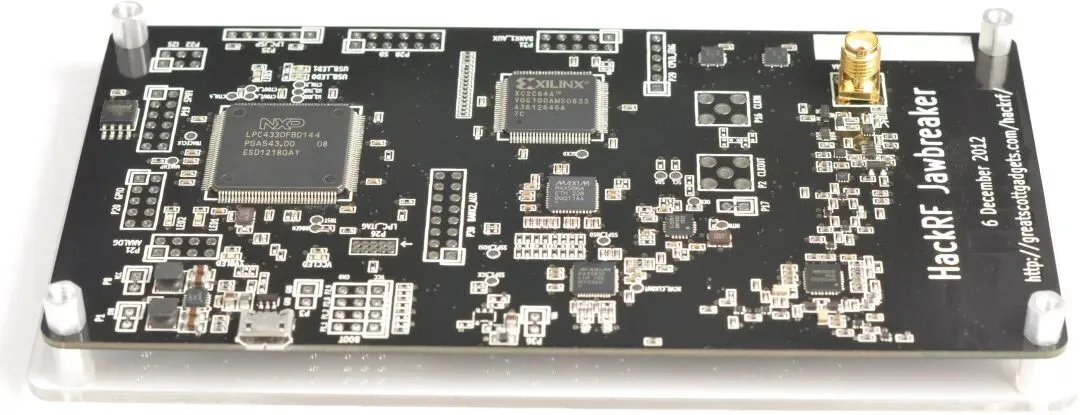

这块黑色板子居然还是沉锡工艺，丝印写着HackRF Jawbreaker 2012，这其实是第一代，一代目就这么朴素。

但是这玩意的规格放今天看依然很凶残：1MHz到6GHz，半双工收发，采样率2到20Msps，8位。插在电脑上当USB外设，总线直接供电，SMA母头50欧，天线口还能对外供50mA，带得动有源天线。但是官方文档专门有一节警告：最大输入功率-5dBm，超了就烧。为什么这么娇气？看框图就明白了。

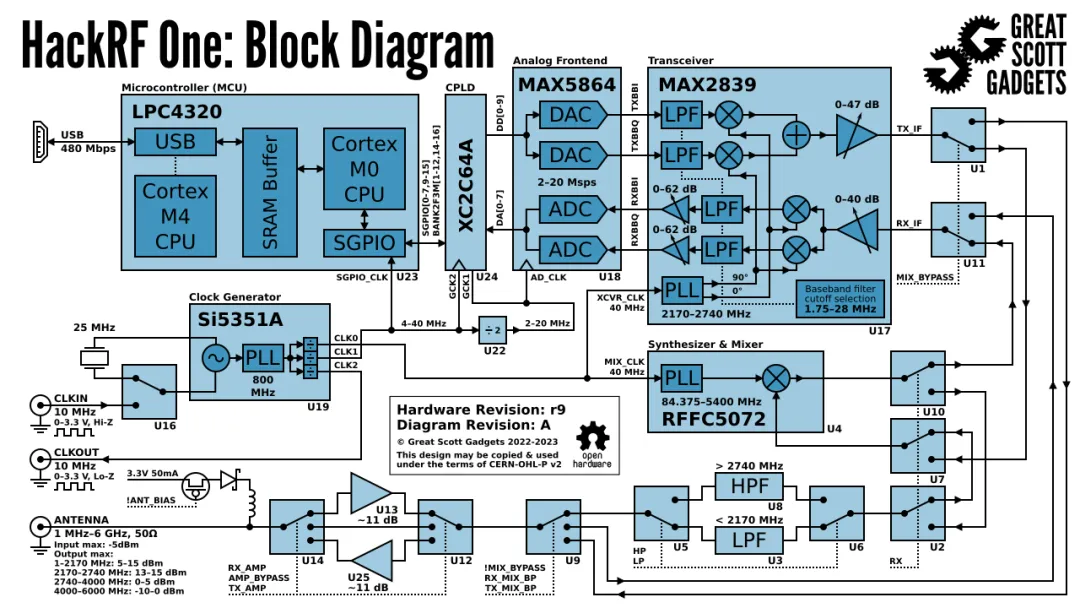

顺着这张框图把信号捋一遍，射频信号从SMA口进来先过开关和衰减网络，然后分两条路走。85MHz到4.2GHz的信号交给RFFC5072，一颗频率合成加混频芯片，把信号搞到2.3到2.7GHz。2.3到2.7GHz频段自己就是主战场，MAX2837直接收。

这是一颗零中频收发芯片，本来是给通信设备做的，被拿来当了SDR的射频前端。混出来的模拟信号交给MAX5864，8位的ADC加DAC。数字信号再过CoolRunner-II的CPLD和LPC4320双核MCU打包，从USB上传电脑。

看到这你可能要问：8位？现在声卡都不止这个精度吧。其实这就是我看完框图才想明白的地方，SDR折腾的是带宽和频率覆盖，而不是信噪比。

加上前端增益可调，8位足够把身边的无线电世界听个大概。FM广播、对讲机、433遥控、1090MHz的飞机ADS-B，都是经典的入门玩法。收发都有，发射功率5到15dBm，毫瓦级。但是玩无线电之前需要把当地法规搞清楚，哪些频段能发、哪些只能听，这个可不像飞飞机，想怎么飞就怎么飞，唉，不对啊，飞机现在也飞不了了，哈哈。北京甚至都不然家里放无人机了，哈哈，同情一下北京的飞友们。

说回开源项目，这个HackRF的开源方式一点不含糊：硬件CERN开源硬件许可，固件采用了GPLv2协议。板子是用KiCad画的，工程直接有，FPGA代码、驱动、文档全在仓库里，自己直接打一块板子就能玩。

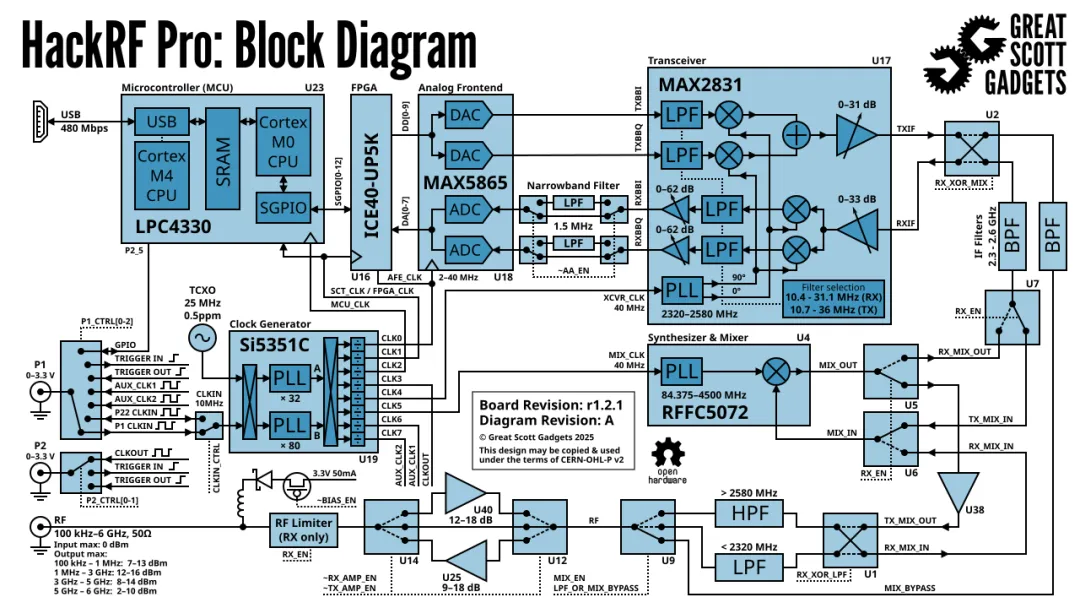

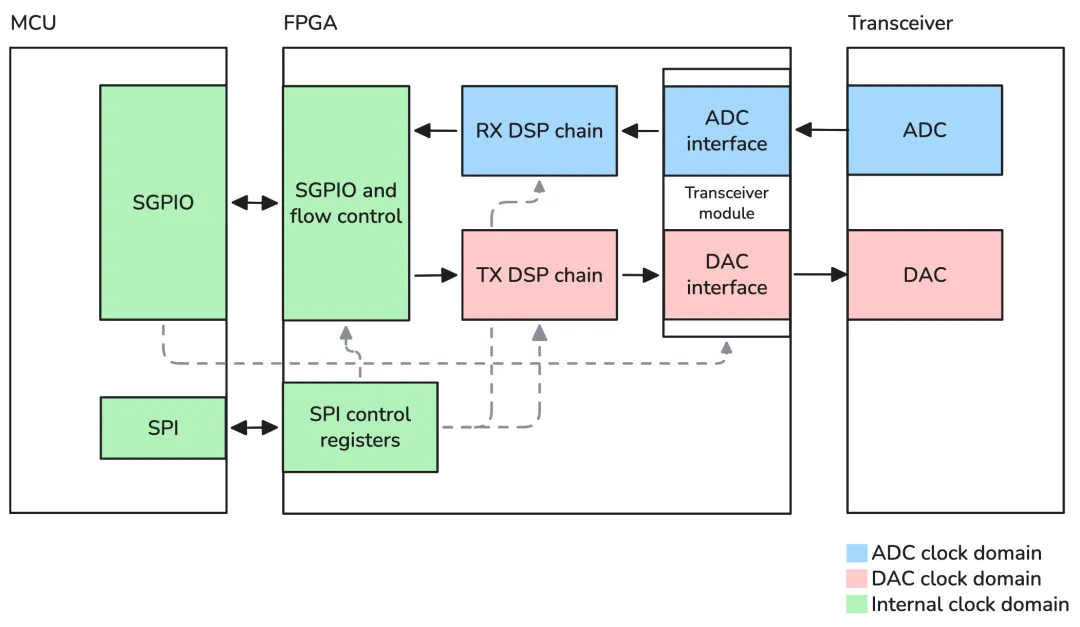

官方后来还出了HackRF Pro，框图就是上面这个。射频换MAX2831，MCU换成了LPC4330，板子上的FPGA换成了Lattice的iCE40 UltraPlus FPGA，型号ICE40-UP5K。我们之前写过的32颗IMU阵列用的就是这个FPGA，看来开源的项目都喜欢用它啊。

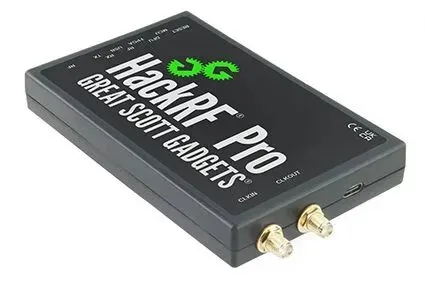

Pro的官方渲染图，黑色外壳看起来算是挺精致，不过身价也上去了。

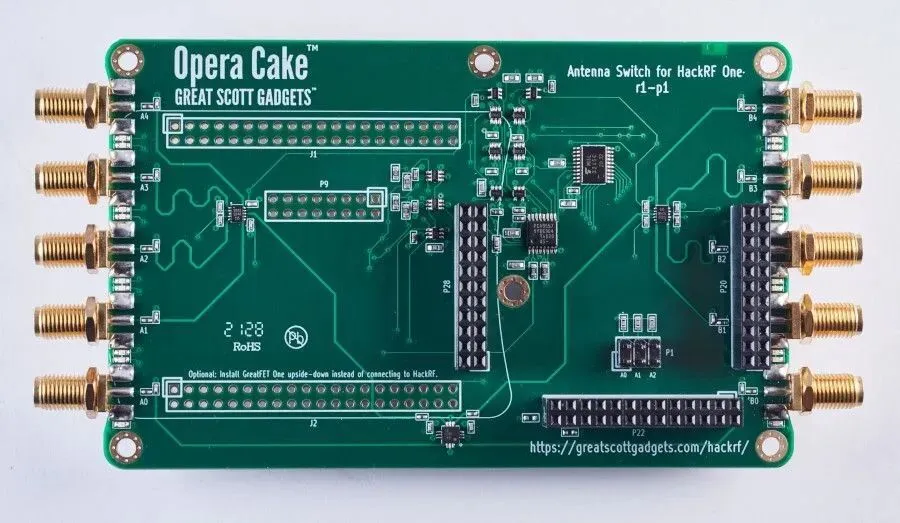

这个是Opera Cake天线切换板，8个SMA口，有了它，一台HackRF就可以轮流监听（不要简称）八根天线，做自动监测省了手动换线的时间。

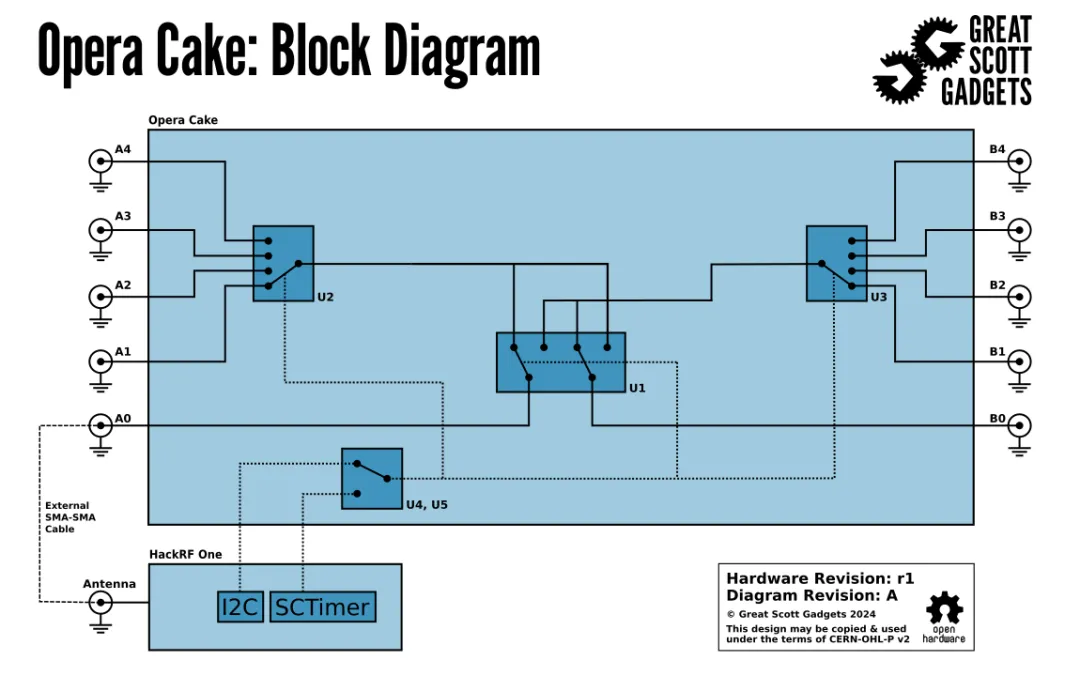

这个是八天线轮流监听的框图。

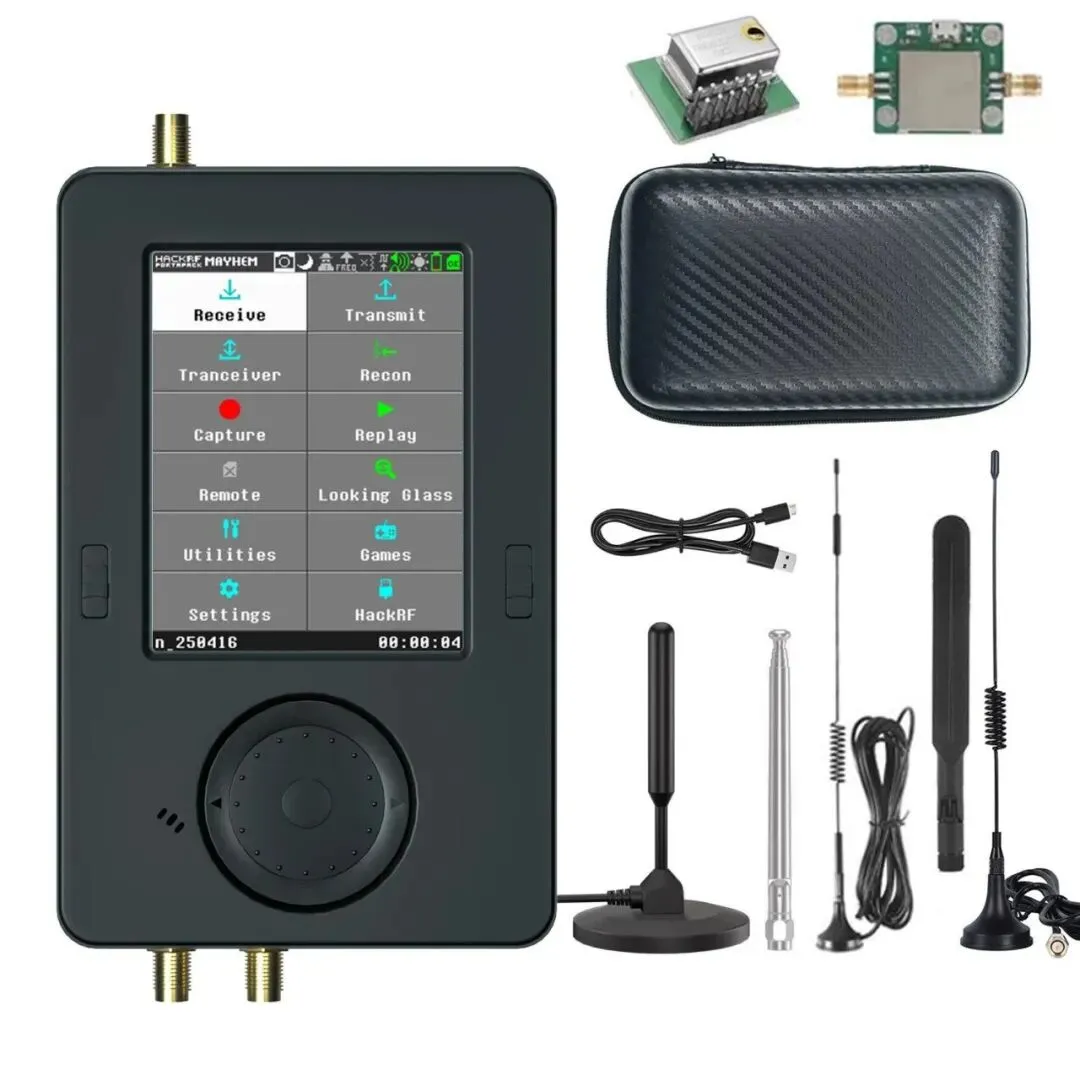

社区还有PortaPack，带了屏幕和电池，可以脱离电脑独立用，淘宝那个一千二的套装就是它。

我之前拆过的胎压传感器（螺丝当天线？这操作太秀了！拆解一个漏气的360胎压传感器！），就是433MHz发一帧歇一帧的节奏。要是有台HackRF在手，信号长什么样、占多宽，一眼就能看到。

这是这个项目的仓库地址：github.com/greatscottgadgets/hackrf。
