汽轮机EH油快速卸荷阀(卸载阀)完整介绍
汽轮机EH油快速卸荷阀(卸载阀)完整介绍核心定位一句话：卸荷阀是每一只油动机独立配备的保护级快速泄压阀，属于先导控制式溢流阀，安装在油动机集成液压块上；它和伺服阀是完全独立的两条油路。

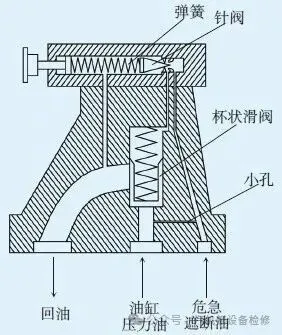

伺服阀负责正常连续调节汽门开度；卸荷阀专门负责跳闸/OPC动作时瞬间泄放油动机下腔高压EH油。哪怕伺服阀卡死在全开位置，只要安全油失压，卸荷阀依然可以快速打开，油动机在关阀弹簧（碟簧）作用下迅速关闭汽门，是汽轮机防超速的最后一道硬件屏障。 主流结构：杯状滑阀（杯形阀芯）式快速卸荷阀（国内300/600/1000MW机组最普遍） 一、卸荷阀完整结构拆解（杯状滑阀型） 完整卸荷阀主要零部件：杯状主滑阀（主阀芯）、主弹簧、先导针阀（可调节针阀）、节流小孔、逆止阀、阀体（集成块油道） 1. 杯状滑阀（主阀芯） 1.1.滑阀下部直接连通油动机活塞下腔（油缸压力腔），全程承受油动机的EH高压油（约14MPa） 1.2.滑阀上部为控制腔（安全油腔），控制腔油压就是AST/OPC安全油压 1.3.滑阀落座面就是主密封面：落座时切断油动机高压腔通往回油的泄油通道；一旦滑阀抬起，高压油直接大流量排入有压回油 2. 主弹簧 2.1.作用：向下提供预紧力，辅助把杯状滑阀压紧在阀座上。 2.2.弹簧力只是辅助，正常运行维持滑阀关闭的主力是安全油压（AST/OPC油压），弹簧力占比很小。安全油压消失之后，弹簧力不足以压住下部14MPa高压油，滑阀立刻被底部高压油顶起。 3. 先导控制油路（控制腔供油来源） 控制腔的安全油压建立有两条油路： 3.1. 油路①：内部节流小孔 → 直接取自油动机下腔的EH高压油，通过节流孔向滑阀上腔充油 3.2. 油路②：逆止阀（单向阀） → 连通外部AST（主汽门） / OPC（调门）安全油母管 3.3.逆止阀关键作用：OPC动作只关闭调门、不影响主汽门AST油压。OPC母管泄压时，AST母管油压不会跟着被泄放；但AST母管一旦泄压，所有油动机卸荷阀控制腔油压全部丧失，主汽门、调门全部关闭，实现整机打闸停机。 4. 先导针阀（就地手动卸荷旋钮） 4.1.阀体外部带可调节针阀，这是就地手动打闸、单独关闭该油动机汽门的操作点： 4.2.旋开针阀 → 滑阀上腔（安全油腔）油直接泄回回油 → 控制腔压力下降 → 卸荷阀打开，单独关闭这一个汽门 4.3.检修、静态试验时经常使用，运行中严禁随意拧动 二、完整工作原理（分三种工况） ✅工况1：机组正常运行（安全油压正常建立） 1.滑阀上腔控制腔充压，安全油压≈EH高压油压（约14MPa） 2.滑阀上部作用力（安全油压作用面积压力 + 主弹簧预紧力）＞滑阀下部油动机高压油向上推力 3.杯状滑阀牢牢压在阀座上，泄油通道完全封闭 4.油动机下腔压力油不会从卸荷阀泄漏，油动机完全交给伺服阀进行正常调节，汽门可以正常开大、关小、稳定在任意开度。 5.关键点：卸荷阀在正常调节工况下是完全不动的，它不参与阀门的连续调节，调节任务全部交给伺服阀。 工况2：OPC动作（转速＞103%额定转速 / 甩负荷） 1.DEH触发OPC保护，OPC电磁阀带电打开，OPC母管油压瞬间泄掉 2.调门油动机卸荷阀的控制腔油压迅速下降 3.滑阀底部油动机高压油向上推力＞上部作用力 → 杯状滑阀瞬间抬起 4.油动机下腔大流量快速泄油，高、中压调节汽门迅速关闭 5.此时AST母管油压仍然保持，主汽门维持全开，只关闭调门，实现防超速；转速回落之后OPC复位，调门可以重新开启。 ✅工况3：AST动作（ETS打闸、危急停机） 1.ETS发出停机指令，四只AST电磁阀失电，AST母管安全油压全部泄放 2.所有油动机（高主、高调、中主、中调）卸荷阀的控制腔油压全部丧失 3.全部卸荷阀打开，所有主汽门、调节汽门快速同时关闭，切断全部进汽，机组紧急停机 三、 卸荷阀的技术要点 1. 快关时间 卸荷阀是大流量阀，保证油动机满足汽轮机阀门快关时间指标（一般油动机全关时间≤0.3s，不同机组规程不同），直接影响汽轮机超速保护、甩负荷试验合格与否。 2. 节流孔的重要性（故障高发位置） 2.1.滑阀上腔的充油节流孔孔径很小： 2.2.节流孔堵塞 → 滑阀上腔充油不足，安全油压建立困难，卸荷阀关不严，油动机无法建压，汽门开不起来 2.3.节流孔磨损变大 → 上腔充油流量大，但泄漏也大，安全油压不稳，卸荷阀容易误动作 3. 逆止阀的作用再总结 3.1.OPC泄压 → 逆止阀关闭，AST不受影响，主汽门保持开启 3.2.AST泄压 → 逆止阀正向导通，卸荷阀控制腔油顺着AST母管泄压，所有阀门全部关闭 四、卸荷阀典型故障、现象、机理、危害 故障1：卸荷阀内漏、关不严（最常见） 机理：杯状滑阀密封面磨损、有杂质卡在阀座、弹簧预紧力不足、先导针阀未完全关严、节流孔泄漏，滑阀无法完全落座，油动机下腔高压油持续经卸荷阀流回有压回油 现象 1. 该油动机油动机建压困难、汽门开度偏小，指令到了但是阀门开不到位，甚至完全开不起来 2. 有压回油管道局部发热（高压油节流生热） 3. EH油泵电流上升、母管油压容易下降，备用EH油泵容易联启；油箱油温缓慢升高 4. 调门晃动、负荷波动，阀门容易自行关小 危害：轻则调门调节性能变差；严重时该汽门直接无法开启，机组带负荷受限 故障2：卸荷阀卡涩、动作迟缓、拒动 机理：EH油颗粒污染，杯状滑阀导向部位被杂质卡住；弹簧卡涩、变形 卡涩在打开位置 → 持续内漏，汽门无法开启 卡涩在关闭位置 → 保护拒动！AST/OPC动作之后卸荷阀打不开，油动机压力油无法泄放，汽门不能快速关闭，严重超速风险 拒动是重大安全隐患，每次大修、大小修均需要做油动机快关试验，检验卸荷阀动作可靠性 故障3：卸荷阀误动作（无保护指令情况下自行打开） 机理：卸荷阀控制腔安全油压异常跌落、先导针阀松动旋开、节流孔堵塞导致上腔油压保不住 现象：运行中单个汽门突然自行关闭，负荷突降，其余调门自动开大补负荷 故障4：安全油压建立异常 机理：卸荷阀内部节流孔堵塞、先导油路泄漏，油动机控制腔充油不足，AST/OPC油压偏低 五、试验、检修、运行维护要点 1. 运行日常监视 1.1. 监视各调门、主汽门油动机开度曲线，关注阀门是否存在开度上不去、自发下滑 1.2. 监视EH油泵电流、EH油压、有压回油温度，判断是否存在油动机侧大的内漏 1.3. 区分内漏来源：隔离单台油动机进油，如果EH油压恢复、泵电流下降 → 该油动机存在内漏，再进一步区分是伺服阀内漏还是卸荷阀内漏 2. 重要试验 2.1.油动机快关试验（卸荷阀性能核心试验） 2.2.就地或者远控泄放该油动机的安全油，记录油动机从全开→全关的时间，检查快关曲线是否平滑，无卡涩、无明显延迟，验证卸荷阀能否可靠开启。 2.3.静态阀门试验：检查油动机能否顺利建立油压，阀门能够正常全开，判断卸荷阀有无持续性内漏。 3. 检修与解体注意事项 3.1. 卸荷阀杯状滑阀密封面属于精密密封面，禁止磕碰、划伤，一旦密封面拉毛，必然长期内漏 3.2. 重点检查节流孔：检查是否堵塞，严禁随意扩大节流孔孔径 3.3. 检查先导针阀密封，检修结束后先导针阀必须完全旋紧到位 3.4. 回装完成之后，必须做建压试验、快关试验确认性能合格，方可投入运行 4. 就地手动关闭单只汽门操作（先导针阀） 高危操作，必须严格执行操作票 4.1. 确认该汽门做好相关隔离、防机组扰动措施 4.2. 缓慢旋开先导针阀，逐步泄放卸荷阀上腔安全油，汽门缓慢关闭 4.3. 试验完毕，针阀必须回位，确认油动机油压可以正常重建 六、误区整理 误区1：卸荷阀可以用来调节汽门开度 正确：卸荷阀是开关型保护阀，不能连续调节；正常调节只能依靠伺服阀 误区2：OPC动作后主汽门也会一起关闭 正确：OPC只关闭调节汽门；依靠卸荷阀控制腔前面的单向阀隔离AST母管油压 误区3：跳闸关阀是伺服阀泄放油动机油 正确：跳闸快关是卸荷阀直接大流量泄油，伺服阀通路流量太小，无法满足快速关阀的流量需求 误区4：卸荷阀弹簧是关阀的主要动力 正确：弹簧只是预紧，维持卸荷阀关闭的主力是安全油压 七、整套DEH油动机完整油路逻辑串联（伺服阀+卸荷阀） EH高压油 → 油动机集成块 → 一路进伺服阀，用于正常调节油动机下腔油压；另一路油动机下腔直接连通卸荷阀的下部 正常调节：伺服阀控制油动机下腔进油/回油，卸荷阀保持关闭 OPC/AST保护：安全油压消失 → 卸荷阀直接打开，油动机下腔高压油快速排回油箱，汽门在关阀弹簧作用下迅速关闭，该过程与伺服阀状态无关 汽机侧设备检修简介 本团队为退伍军人专业电力检修队伍，作风过硬、纪律严明、执行力强、技术扎实！秉承军人吃苦耐劳、精益求精、严守工期、安全第一的优良作风，深耕火电、热电、自备电厂设备检修多年，拥有丰富的现场大修、小修、消缺、技改实战经验，全程规范施工、保质保量、安全可控。 一、专业承揽业务范围 1. 汽轮机大、小修及各类设备缺陷处理、振动治理、精密检修 2. 润滑油系统、EH抗燃油系统全范围检修、滤油、换油、管路整改、渗漏治理 3. 真空泵、凝泵、给水泵、循环泵、风机等全厂辅机设备检修、轴承更换、动静平衡、消缺维保 4. 高压加热器查漏、堵漏、封堵，除氧器内部检查、清理、修复、防腐检修 5. 各类高低压阀门解体检修、研磨、换填料、换垫片、内漏外漏治理、阀门技改 6. 汽轮机真空系统精密查漏、负压系统漏点排查与治理，提升机组真空效率 7. 发电机氢气系统查漏、密封系统检修、氢压稳定治理、系统维保 二、团队优势 1.退伍军人团队：纪律强、执行力高、不拖沓、服从管理、现场整洁规范 2.技术成熟：多年电厂大修实战经验，熟悉各类机组设备通病及最优处理方案 3.安全可靠：严格遵守电力安规，零违章、零事故施工标准 4.保质保工期：急活、难活、抢修、大小修均可承接，可驻场长期维保 5.诚信合作、价格公道、质量过硬、欢迎各电厂、热电企业、维保单位洽谈合作！ 群1已500人，方便新人进群交流， 开设二群。进群人员立及修改网络名。 严格执行群规。本群实行实名制管理， 新加入成员需按“姓名+专业+工作省份 或籍贯”的格式更改群内昵称， 以便于大家相互了解和交流。 请自觉执行规定。 不愿意实名制的。请自觉退出本群。 如果不执行群规。会被请出去的。 本群不发广告。电厂招聘信息除外。
