硬件开发AI工具推荐
做硬件的朋友都知道，一个完整的硬件开发流程有多"折磨人"——需求分析、原理图设计、PCB Layout、DFM检查、BOM整理、打样验证……每一个环节都可能卡住你几天甚至几周。尤其是原理图画完改PCB，PCB改完发现DFM不过关要重排，BOM整理时发现物料停产要换料……这些重复性高、容易出错的工作，吃掉了硬件工程师大量的时间和精力。
但2026年，情况变了。
随着AI技术的爆发式发展，硬件开发领域正在经历一场"静悄悄的革命"。从一句话描述需求就能自动生成原理图，到AI帮你完成PCB布局布线，再到BOM清单智能管理和替代料推荐——AI工具正在重塑硬件工程师的工作方式。
本文整理了一份硬件开发全流程AI工具实战指南，覆盖原理图设计、PCB设计、DFM检查、BOM管理四大核心环节，帮你找到最适合自己的"AI搭档"。
一、原理图设计：从"一笔一画"到"一句话搞定"
传统原理图设计，工程师需要在EDA软件中手动放置元件、连线、标注参数，一个中等复杂度的项目动辄花费数天。而现在，AI可以让这个过程缩短到几分钟。
推荐工具

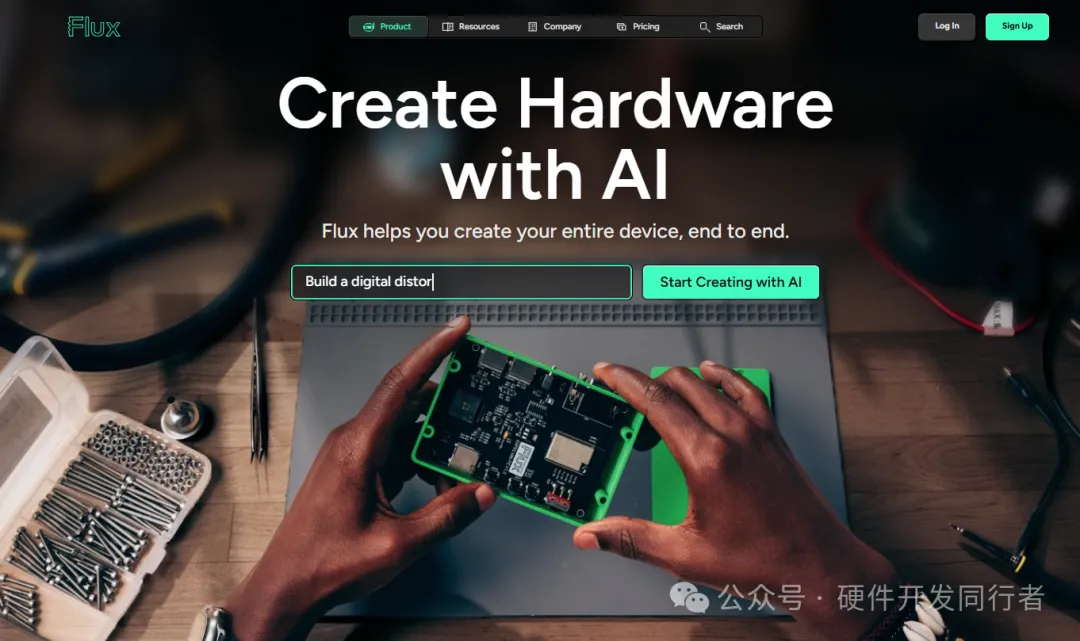

官网：https://www.flux.ai/
核心能力：
输入自然语言描述（如"设计一个带ESP32的WiFi传感器模块"），AI自动生成完整原理图 自动放置元件、智能布线，支持实时协作 浏览器端运行，无需安装，连接实时元件库和价格信息 可导出到Altium、KiCad等主流EDA格式
适用场景：快速原型设计、团队协作、从创意到原理图的高速验证
工程师反馈："以前画一块开发板原理图要2-3天，现在用Flux.ai，半小时出初稿，1小时完成验证。"

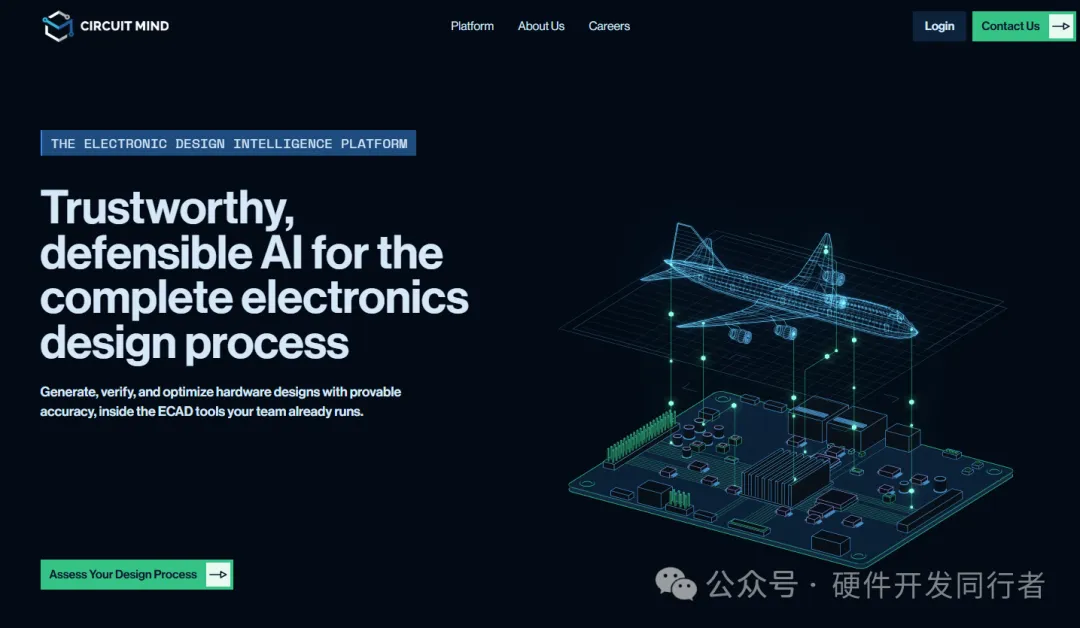

官网：https://www.circuitmind.io/
核心能力：
上传框图或描述系统需求，AI在几秒到几分钟内输出优化后的原理图 同时生成BOM物料清单和元件选型方案 选型时综合考虑尺寸、成本、功耗、供应链可用性 输出FMEA（失效模式与影响分析）
适用场景：系统级架构设计、方案选型与优化、复杂电子产品设计
亮点：已有多个实验室验证其在复杂设计中的价值，特别适合需要快速迭代的团队。
使用方式：微信小程序搜索"华秋AI电路识别助手"（免费）
核心能力：
上传电路板照片或手绘草图，AI识别并解析成可编辑的电路图 快速识别元件型号、功能模块 提供分析报告，支持导出
适用场景：逆向工程、维修参考、旧设计数字化
适用场景：教学演示、概念验证、文档插图
特点：
在线工具，无需安装 输入文字描述即可生成电路框图 模板丰富，导出方便 适合非专业工程师快速可视化
原理图设计AI工具选择建议
二、PCB设计：AI帮你"排兵布阵"，布局布线时间缩短10倍
PCB Layout是硬件开发中最考验经验和耐心的环节。走线策略、层叠设计、信号完整性、散热布局……每一个细节都可能影响最终产品的性能和可靠性。
现在，AI PCB设计工具可以帮你自动完成80%以上的布局布线工作，工程师只需聚焦关键约束和最终验证。
推荐工具

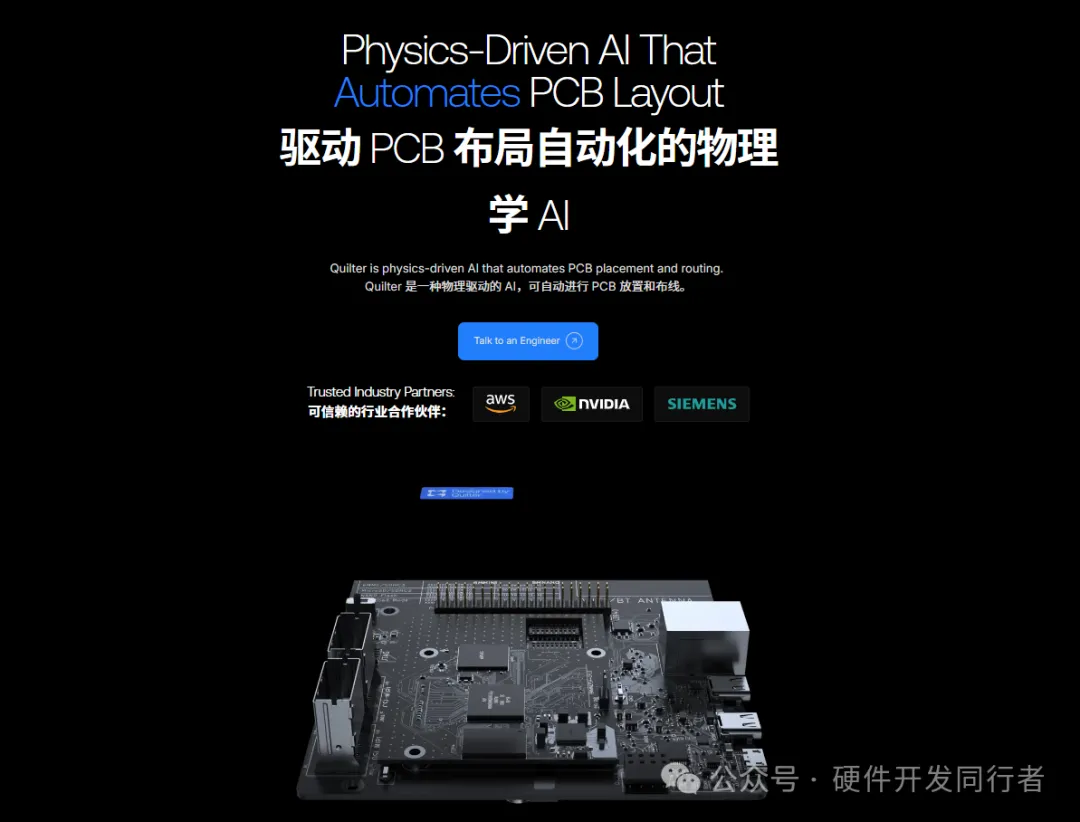

官网：https://www.quilter.ai/
核心能力：
上传原理图，AI并行生成多种布局候选方案 考虑物理约束：散热、信号完整性、EMC、制造规则 返回可直接在主流CAD软件中编辑的文件 支持设计空间探索，对比不同方案的优劣
适用场景：复杂多层PCB、高性能设计、需要快速迭代的团队
工程师反馈："把几周的布局工作缩短到几天甚至几小时，而且方案质量不输资深Layout工程师。"

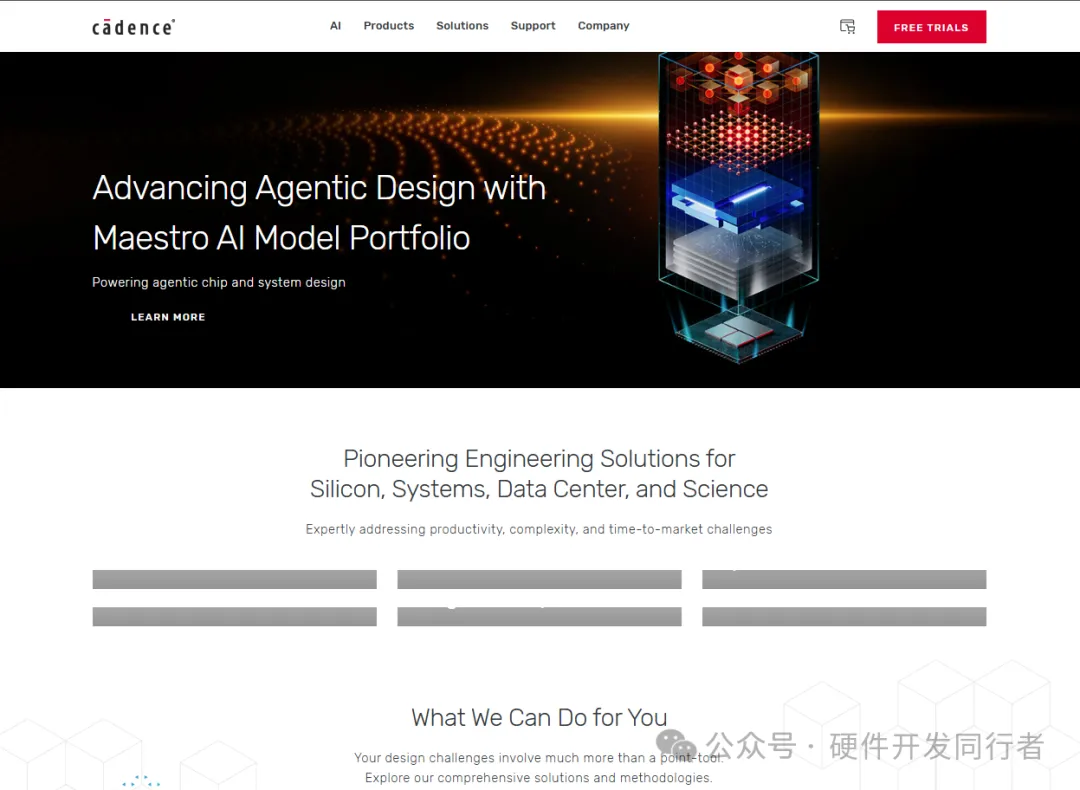

官网：https://www.cadence.com/
核心能力：
在成熟的Allegro平台中集成生成式AI 自动元件放置、电源网络分配、智能布线 支持设计空间探索，优化尺寸、性能、成本 适用于企业级复杂高速电路设计
适用场景：企业级项目、复杂高速信号设计、对可靠性要求极高的场景
亮点：与Cadence完整的仿真、验证工具链无缝集成，是专业工程师的首选。
核心能力：
对话式设计：输入"设计ESP32最小系统"，自动生成原理图+PCB 截图数据手册，自动生成原理图符号和PCB封装 一键DFM检查+下单
适用场景：国内工程师、追求免费+供应链闭环
亮点：2026年3月发布的国内首款深度融合大模型的AI EDA Agent，能自主感知项目上下文、多模态识别器件引脚图。

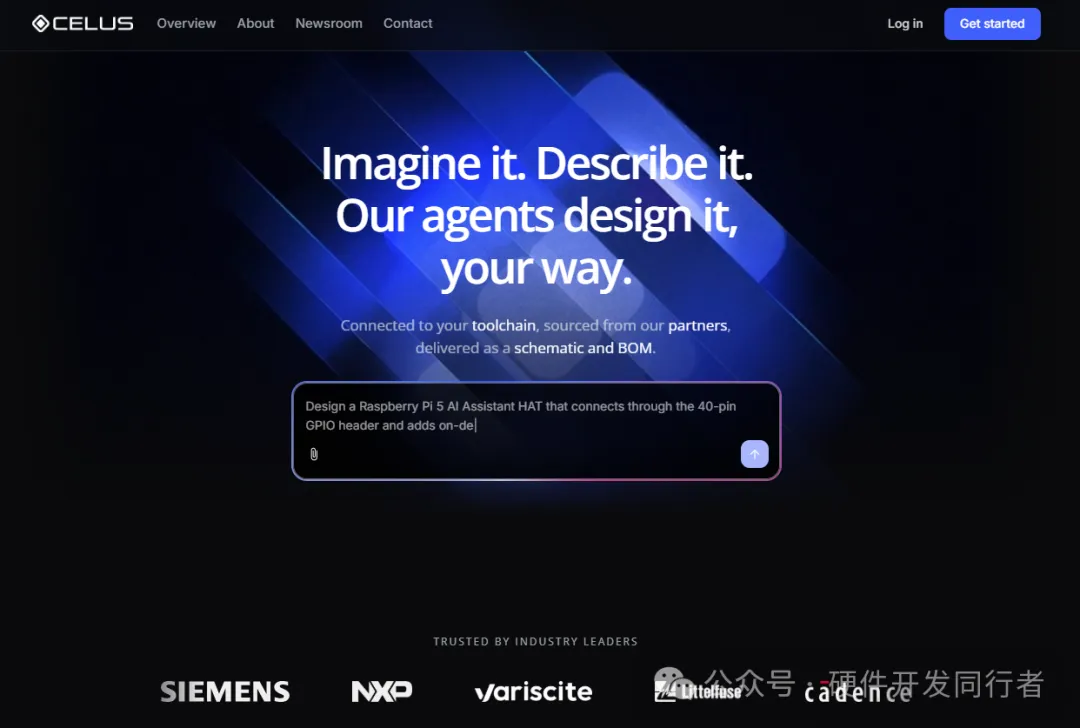

官网：https://www.celus.io/
核心能力：
通过高层需求描述自动匹配元件、生成原理图和初始PCB 强调自动化选型和文档生成 支持导出到Altium、KiCad等主流格式
适用场景：复杂电子产品全流程自动化设计
PCB设计AI工具选择建议
三、DFM（可制造性设计）：AI帮你"防患于未然"
DFM是硬件开发中容易被忽视但极其关键的环节。设计再漂亮，如果造不出来、良率太低、成本太高，都是白搭。
传统DFM检查依赖工程师经验，容易遗漏。AI工具可以自动识别设计中的可制造性问题，在投板前就把风险降到最低。
推荐工具
核心能力：
AI自动识别电路设计中的可制造性问题 检查项覆盖：线宽线距、过孔大小、焊盘设计、层叠结构、阻抗控制等 一键生成DFM报告，标注问题位置和改进建议 与华秋PCB打样/量产服务无缝对接
适用场景：国内工程师、快速打样、量产前检查
亮点：结合国内PCB厂商的实际工艺能力，检查结果更贴合实际生产。
核心能力：
在AI布局布线过程中，实时检查DFM规则 考虑目标厂商的工艺能力（线宽、孔径、层数限制） 生成可直接投产的Gerber文件
适用场景：需要快速投板的原型项目
核心能力：
集成完整的DFM/DFA（可装配性设计）检查 考虑SMT贴片工艺、回流焊温度曲线等实际生产约束 与Cadence仿真工具联动，验证信号完整性+可制造性
适用场景：企业级量产项目、对良率要求极高的场景
DFM AI工具选择建议
四、BOM（物料清单）管理：AI帮你"告别反复核对"
BOM管理是硬件开发中最容易被低估的环节。一个小小的BOM错误，可能导致采购错料、产线停工、甚至产品召回。
传统BOM整理的痛点：
工程师导出BOM时常漏填封装、耐压、功率等关键参数 采购拿到清单后反复找研发确认，效率极低 物料停产、缺货时需要人工寻找替代料，耗时耗力 多版本BOM参数混乱，新旧版本核对困难
AI BOM工具可以自动补全参数、智能推荐替代料、一键生成标准采购清单，彻底解放工程师和采购。
推荐工具
核心能力：
上传Excel/CSV BOM，AI毫秒级识别缺失参数 通过型号反向推理，自动补全封装、电气参数、供货规格 智能校验参数合规性，识别停产/非标器件 一键导出标准化采购BOM
适用场景：研发-采购协同、快速配单、多品种小批量
亮点：依托30亿条清洗校验器件数据，90%常规器件无需人工核对。
核心能力：
智能物料配型：基于功能相似性、性能参数推荐替代料 综合考虑成本、库存、供应商、合规性（RoHS） 构建物料知识图谱，关联供应商、替代品、合规标准、风险 主动感知物料停产、涨价、交付延迟等风险
适用场景：供应链管理、替代料推荐、风险控制
亮点：从"被动响应"转变为"主动预警"，在设计阶段就引入替代料选项。

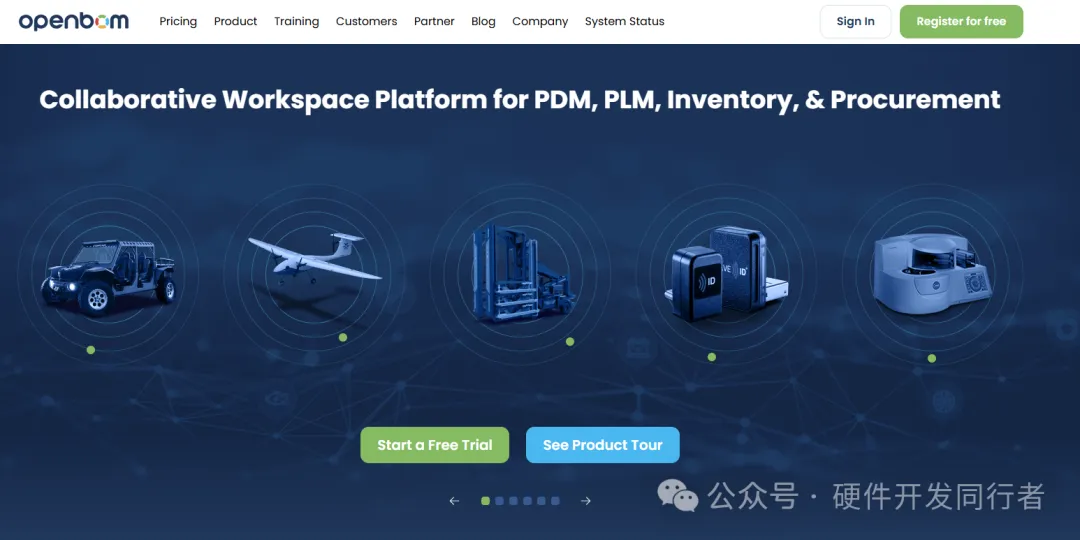

官网：https://www.openbom.com/
核心能力：
从CAD文件自动提取BOM 支持多用户协作编辑、评审BOM 集成ERP、采购、库存管理 支持EBOM、MBOM等多种BOM类型
适用场景：团队协作、跨部门BOM管理、ERP集成
核心能力：
在生成原理图的同时，自动输出优化后的BOM 考虑成本、功耗、供应链可用性 与元件数据库实时联动，确保物料可采购
适用场景：快速原型、设计-采购一体化
BOM管理AI工具选择建议
五、其他环节的AI工具：仿真、测试、文档
除了上述四大核心环节，AI工具还在以下方面赋能硬件开发：
仿真与测试
文档生成
元件选型与采购
六、实战建议：如何高效使用这些AI工具？
1. 明确需求，选对工具
不要盲目追求"最先进"的工具，而是根据自己的项目类型、团队规模、预算来选择：
2. AI是"超级实习生"，不是"替代者"
AI工具能大幅提升效率，但最终的设计决策、安全验证、可靠性保障仍然需要工程师把关。
建议的工作流：
3. 提示词技巧：描述越具体，结果越好
使用AI工具时，输入的描述越具体，输出质量越高：
❌ 模糊描述："设计一个电源电路"
✅ 具体描述："设计一个输入12V、输出5V/2A的 Buck 降压电路，要求效率>90%，工作温度-20?C~70?C，使用TI的芯片，封装SOT-23-5"
4. 持续学习，跟上工具迭代
AI工具更新非常快，建议：
关注工具官方博客和更新日志 在B站、CSDN搜索"AI硬件设计实战"教程 加入相关技术社区，交流使用经验
七、总结：2026年，硬件工程师的"新标配"
2026年，AI已经不是"要不要用"的问题，而是"怎么用得更好"的问题。
掌握这些AI工具，你的设计效率将提升数倍，产品上市时间大幅缩短。更重要的是，你可以把更多精力放在真正需要创造力的地方——架构创新、性能优化、用户体验。
你还在用传统方式一笔一划画电路吗？赶快试试这些AI神器吧！
工具链接汇总
互动话题：
你最想用AI生成什么电路？电源、传感器、物联网模块？
已经在用哪款AI工具？欢迎分享实战经验！
需要具体工具的提示词模板或教程，留言告诉我，我继续更新。
本文基于2026年最新工具信息整理，工具功能以官网为准，建议注册免费试用体验。AI辅助设计仍需工程师把关，最终责任由人工验证承担。
觉得有用？点赞、收藏、转发给需要的硬件朋友！
