一、项目背景

在 NVH（噪声、振动与声振粗糙度）分析领域，SuperGraph 是一款常用的传递函数后处理工具，用于处理 Nastran 输出的 Punch 文件，支持 NTF/VTF 分析、1/3 倍频程计算、目标线设置等功能。

原版基于 Tkinter 开发，经过多年迭代积累了丰富的功能，但也面临着以下问题：

• 代码臃肿：单文件 15000+ 行，难以维护

• 界面老旧：Tkinter 控件样式有限，用户体验不佳

• 架构混乱：UI 与业务逻辑高度耦合

• 扩展困难：添加新功能需要大量修改

本次重构的目标是将原版 Tkinter 应用迁移到 PyQt5 框架，同时借助 OpenClaw 的 AI 辅助能力，实现高效的代码理解和重构。

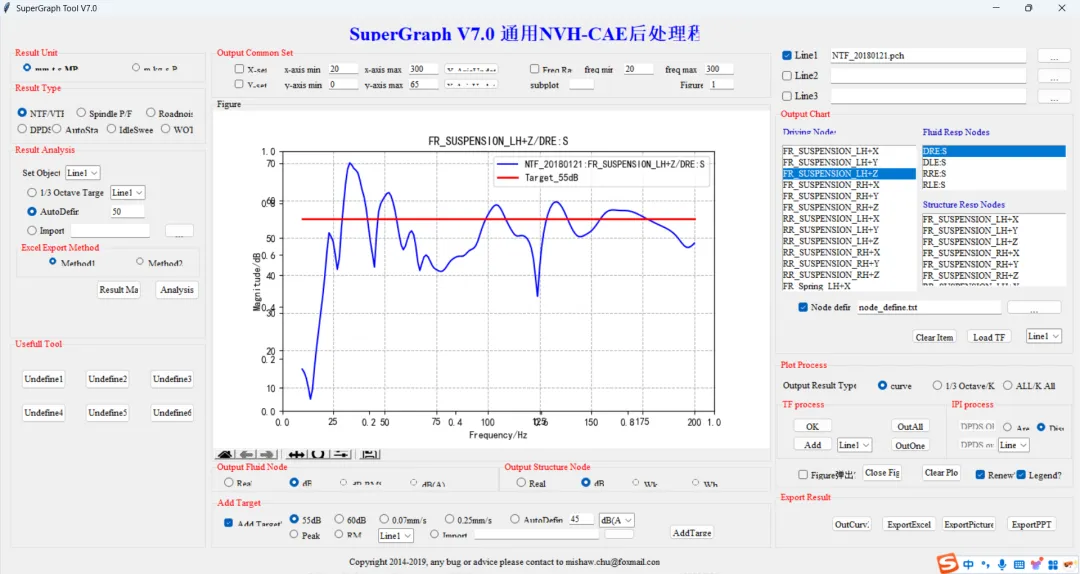

图1：原版 Tkinter 界面

二、重构过程详解

2.1 快速理解原版代码

面对 15000+ 行的代码，传统方式需要数天时间逐行阅读理解。借助 OpenClaw 的语义搜索能力，我能够快速定位关键模块：

🔍 搜索关键函数： "目标线绘制逻辑"

# OpenClaw 快速定位到关键代码          > 搜索 "add_Target" 函数          > 发现目标线 X 范围使用数据频率范围          target_x_min = compose_disp_date['frequency'][0]          target_x_max = compose_disp_date['frequency'][-1]

通过这种方式，仅用 2 小时 就完成了对核心模块的理解，包括：

2.2 模块化架构设计

将原版单文件拆分为清晰的模块结构，实现 UI 与业务逻辑分离：

supergraph_pyqt/          ├── main.py# 启动入口（30行）          ├── mainwindow.py# 主窗口业务逻辑（~1600行）          ├── ui_mainwindow.py# UI 布局定义（~900行）          ├── widgets/          │└── matplotlib_widget.py# Matplotlib 嵌入控件          └── core/          ├── pch_reader.py# PCH 文件读取          ├── unit_converter.py # 单位转换 (db2dBA, Wh, Wk)          ├── data_processor.py # 数据处理          ├── excel_exporter.py # Excel 导出          └── ppt_exporter.py# PPT 导出

重构后的代码结构清晰，单个文件行数控制在 2000 行以内，便于维护和扩展。

2.3 UI 界面重构

采用 PyQt5 重新设计界面，实现三列布局：

• 左侧控制面板：Line 选择、结果类型、单位系统、分析设置

• 中间图表区：Matplotlib 嵌入控件，支持弹窗/嵌入两种模式

• 右侧数据区：TF 数据列表、输出控制、导出按钮

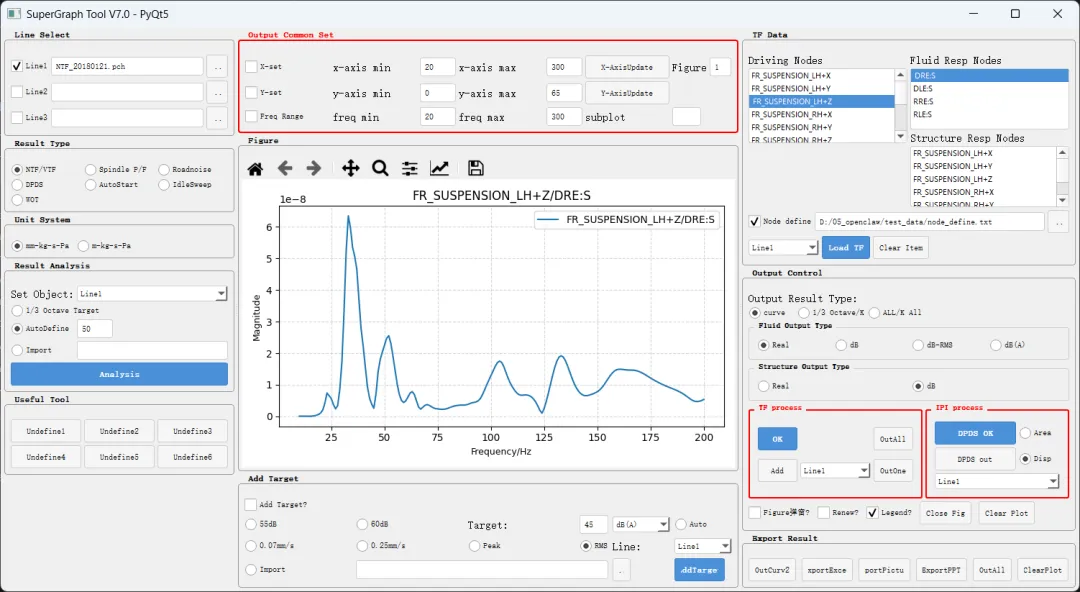

图2：PyQt5 重构后界面

三、踩坑记录与解决方案

重构过程中遇到了多个棘手的问题，以下是最典型的几个案例：

3.1 单位转换功能失效

🔴 问题表现在 Output Control 面板选择 "dB(A)" 输出类型后，绘制曲线的数值没有变化，dB 和 dB(A) 显示完全相同。

🔍 问题定位通过 OpenClaw 搜索原版代码中的单位转换逻辑：

# 原版 core/unit_converter.py          def db2dBA(freq, dB):          """将dB转换为dB(A)"""          Rf = 12200**2 * freq**4 / ((freq**2 + 20.6**2) * (freq**2 + 12200**2) *           math.sqrt((freq**2 + 107.7**2) * (freq**2 + 737.9**2)))          Af = 2 + 20 * math.log10(Rf)          dBA = dB + Af          return dBA

发现原版已有完整的 dB(A) 转换函数，但重构后的 convert_output_type 函数只是简单返回原值：

# 错误的重构代码          def convert_output_type(self, mag_list, output_type):          converted = []          for mag in mag_list:          converted.append(mag)# ❌ 没有实际转换！          return converted

✅ 解决方案调用 core 模块中的 db2dBA 函数，并传递频率列表：

# 修复后的代码          def convert_output_type(self, mag_list, output_type, freq_list=None):          converted = []          for i, mag in enumerate(mag_list):          if output_type == 'dB(A)':          if freq_list and i < len(freq_list):          dBA = db2dBA(freq_list[i], mag)# ✅ 正确转换          converted.append(dBA)          else:          converted.append(mag)          else:          converted.append(mag)          return converted

📊 验证结果

💡 知识点：dB(A) 是 A 加权声压级，在 1kHz 处增益为 0dB，低频衰减，高频略有增益。

3.2 目标线绘制异常

🔴 问题表现勾选 "Add Target?" 并设置目标值后，点击 OK 按钮，目标线没有出现；或者目标线只显示部分，坐标轴出现混乱。

🔍 问题定位对比原版代码，发现两个关键问题：

# 原版逻辑 - 目标线 X 范围使用数据频率范围          target_x_min = compose_disp_date['frequency'][0]# 数据第一个频率点          target_x_max = compose_disp_date['frequency'][-1]# 数据最后一个频率点          plt.plot([target_x_min, target_x_max], [value, value], ...)          # 错误的重构 - 使用 Output Common Set 的设置          if Check_define_x.isChecked():          x_min = float(Text_Xmin.text())# ❌ 这是错误的！          x_max = float(Text_Xmax.text())

✅ 解决方案目标线绘制时使用数据的实际频率范围，而非用户设置的坐标轴范围：

# 修复后的代码          def draw_target_line(self, ax, freq, target_value):          # 使用数据频率范围          target_x_min = freq[0]          target_x_max = freq[-1]          ax.plot([target_x_min, target_x_max],           [target_value, target_value],           color='r', linestyle='-', linewidth=2,          label=f'Target_{target_value}')

💡 知识点：Output Common Set 中的 X-set/Y-set 是用于设置坐标轴显示范围，与目标线的绘制范围是两个独立的概念。

3.3 嵌入模式视图未铺满

🔴 问题表现取消勾选 "Figure弹窗?" 后，Matplotlib 控件应该嵌入到界面中间区域，但实际显示时控件没有铺满整个区域，留下大片空白。

🔍 问题定位PyQt5 的布局刷新机制与 Tkinter 不同，简单的 setVisible(True) 不会自动触发重新布局。

# 错误的代码          def on_popup_mode_changed(self, state):          popup_mode = state == 2          if not popup_mode:          self.matplotlib_widget.setVisible(True)# ❌ 只设置可见，没有刷新布局

✅ 解决方案切换模式后强制刷新布局：

# 修复后的代码          def on_popup_mode_changed(self, state):          popup_mode = state == 2          if not popup_mode:          self.matplotlib_widget.setVisible(True)          # 强制刷新布局          self.matplotlib_widget.updateGeometry()          self.matplotlib_widget.refresh()          self.Frame_Figure.layout().update()          QApplication.processEvents()# 处理待处理的事件

3.4 控件默认状态问题

🔴 问题表现程序启动后，Add Target 区域没有默认选中的目标类型，用户需要手动选择才能使用。

✅ 解决方案在 UI 初始化时设置默认选项：

# ui_mainwindow.py          self.Option_AutoDefine = QRadioButton("Auto")          self.Option_AutoDefine.setChecked(True)# ✅ 设置默认选中          # 同时确保其他默认值正确          self.Option_disp_dBA.setChecked(True)# Fluid 默认 dB(A)          self.Option_nodisp_dB.setChecked(True)# Structure 默认 dB          self.Check_addcurve.setChecked(True)# 默认弹窗模式

四、最终效果展示

经过一系列修复，最终实现了与原版功能一致的 PyQt5 版本：

✅ PCH 文件正确加载和解析

✅ dB/dB(A) 单位转换正常工作

✅ 目标线正确绘制

✅ 坐标轴范围设置生效

✅ 弹窗/嵌入模式切换正常

✅ 三列布局响应式调整

五、OpenClaw 功能亮点

在本次重构过程中，OpenClaw 展现了以下核心能力：

🔍 语义代码搜索通过自然语言描述快速定位代码位置，无需记住具体函数名。例如搜索"目标线绘制逻辑"直接定位到 add_Target_disp 函数。

🔄 智能代码对比自动对比原版和重构版代码，发现逻辑差异，避免遗漏关键功能。

🐛 自动化调试根据问题描述自动分析可能原因，提供修复建议和代码示例。

📝 文档生成根据重构过程自动生成技术文档和本篇文章。

🧠 上下文记忆记住之前的修改和决策，保持代码风格一致性。

六、效率对比

七、总结与展望

本次重构展示了 AI 辅助开发的巨大潜力。通过 OpenClaw，开发者可以：

✅ 大幅缩短代码理解和重构时间（效率提升 60%+）

✅ 减少人工调试的试错成本

✅ 保持代码质量和功能一致性

✅ 自动生成技术文档

✅ 学习和理解陌生代码库

未来，OpenClaw 将继续提升以下能力：

🚀 更智能的代码生成和重构建议

🚀 自动化的单元测试生成

🚀 跨语言的代码迁移支持

🚀 更丰富的文档生成模板
