夜雨聆风01 非充气轮胎的“阿喀琉斯之踵”：生热与疲劳
非充气轮胎以其无爆胎风险、免维护、耐刺扎的显著优势，成为特种车辆、月球车乃至未来乘用车的重要发展方向。它用蜂巢、辐条等弹性支撑结构替代了传统轮胎赖以支撑的压缩空气。
但挑战随之而来：在高速滚动时，橡胶材料因持续的循环变形（粘弹性）会产生显著的滞后生热。热量积聚导致温度升高，而温度升高又会加速材料老化、降低强度，最终在热与力的双重夹击下，引发疲劳裂纹，缩短轮胎寿命。
传统“试错法”开发周期长、成本高。如何精准预测轮胎在真实工况下的温度场？如何评估其疲劳寿命？又该如何优化材料来“降温延寿”？ 这项研究用有限元数值模拟给出了系统性答案。
02 方法论：构建“热-力-疲劳”数字闭环
研究建立了一个三位一体的模拟框架，将力学变形、生热传热、疲劳损伤三个物理过程完全耦合。

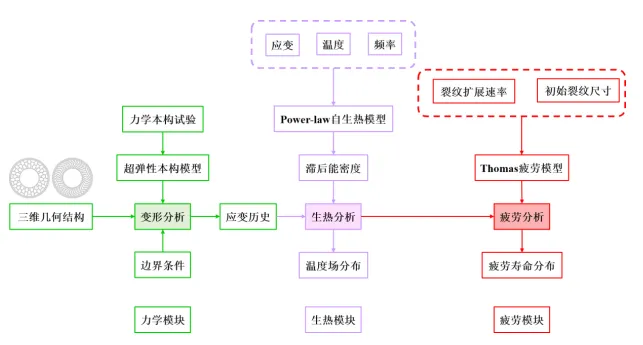

图片说明：该流程图清晰地展示了从“变形分析”获取应变场，到“生热分析”计算温度场，再到“疲劳分析”预测寿命的完整闭环。温度场与应变场之间进行双向迭代，真实反映了热力耦合效应。
1. 变形分析（看清“力”的分布）
在Abaqus软件中，为蜂巢型和辐条型非充气轮胎建立了精细的三维有限元模型。模型采用能精确描述橡胶大变形行为的Neo-Hookean超弹性本构模型。
关键验证：模拟计算的轮胎垂向刚度与3D打印缩比件的实验结果高度吻合（蜂巢型误差4.7%，辐条型误差8.7%），证明了模型在静态力学性能上的可靠性。

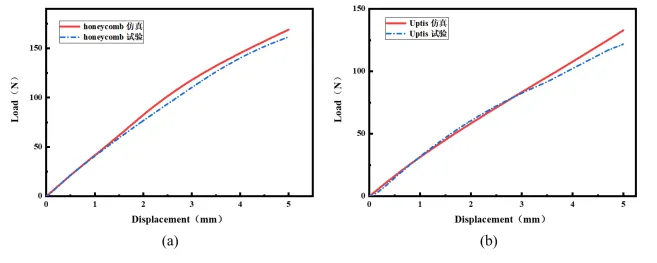

图片说明：左右两幅分图分别展示了蜂巢型和辐条型轮胎的仿真力-位移曲线与实验曲线的对比，两者高度重叠，直观验证了力学模型的准确性。
2. 生热分析（追踪“热”的来源与扩散）
热量从哪里来？来自材料内部的能量耗散（滞后能）。研究通过动态热机械分析（DMA）实验，建立了橡胶材料的 Power-law粘弹性自生热模型，定量描述了生热率与应变幅、温度的关系。
核心公式：
h = href * (εa/εref)^γx * exp[γ(θ-θref)]其中h是滞后能密度，εa是应变幅，θ是温度。该模型被集成到专业疲劳仿真软件Endurica中，实现生热计算。
3. 疲劳分析（预测“寿”的终点）
疲劳失效是一个裂纹萌生与扩展的过程。研究采用基于断裂力学的 Thomas疲劳裂纹扩展模型。
核心公式：
r = rc * (T/Tc)^F其中r是裂纹扩展速率，T是撕裂能。通过疲劳试验标定参数后，该模型可基于仿真得到的应力应变场，预测轮胎各点的疲劳寿命。
03 核心发现：仿真与实验的“毫米级”重合
1. 温度场预测：误差仅3.1%与0.9%
对两种非充气轮胎缩比件进行滚动生热实验（10kg载荷，600r/min），并用红外热像仪测温。

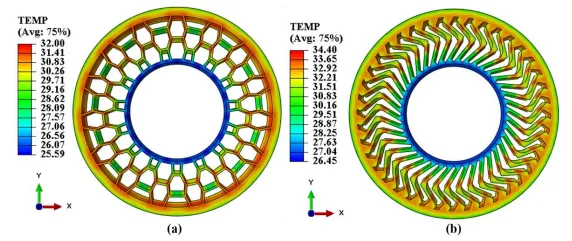

图片说明：左右对比图极具说服力。左图为仿真得到的温度分布云图，右图为红外热像仪拍摄的实际温度图。两者显示的高温区（暖色调）位置完全一致，且最高温度数值非常接近。
结果显示：
蜂巢型轮胎：仿真最高温32.0℃ vs 实验33.2℃，误差3.1%
辐条型轮胎：仿真34.4℃ vs 实验34.1℃，误差0.9%
2. 疲劳寿命与破坏位置预测：完美命中
持续滚动直至轮胎破坏，对比破坏位置。

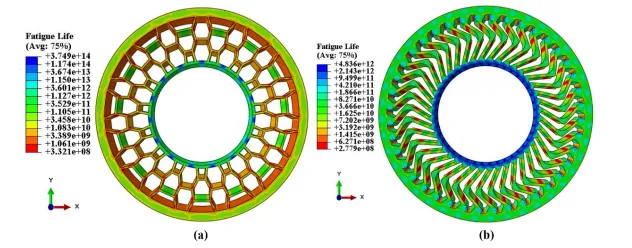

图片说明：左图仿真云图中红色/橙色区域为预测的短寿命（易破坏）区；右图实物照片中，裂纹恰好出现在对应的蜂巢连接处或辐条弯曲过渡区。图文互证，展现了仿真对失效位置的精准定位能力。
仿真预测的最短寿命区域，与实验中实际开裂的起始位置高度吻合。这强有力地证明了整个热力耦合疲劳仿真框架的有效性和工程预测精度。
04 创新突破：用“变形指数”驱动材料智能优化
在验证了仿真工具的可靠性后，研究提出了更进一步的创新：如何利用仿真来指导材料优化，而非仅仅分析现状？
答案是一个关键参数——变形指数。
什么是变形指数？ 它是一个介于-1到1之间的无量纲数，用于识别材料在循环载荷下的主导变形控制模式：
m ≈ -1：应力控制。能量耗散对材料刚度变化敏感，提高模量可降低生热。
m ≈ 0：能量控制。能量耗散与模量无关。
m ≈ 1：应变控制。能量耗散与模量成正比，降低模量可降低生热。

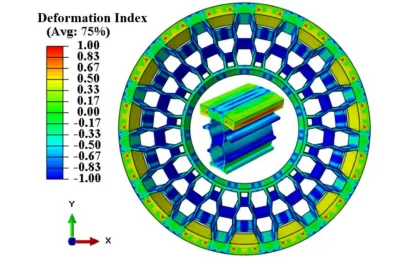

图片说明：全尺寸轮胎的变形指数云图。可以看到，支撑体（蜂巢）和胎面接地部分呈现大片蓝色（m接近-1，应力控制），而剪切带区域多为绿色（m接近0，能量控制）。这为差异化优化提供了“地图”。
计算发现：全尺寸蜂巢轮胎的支撑体和胎面区域以应力控制为主，而剪切带区域以能量控制为主。这意味着，提高支撑体和胎面的材料模量，有望降低它们生热、延长寿命。
05 优化实战：多部件协同，性能显著提升
基于变形指数“地图”，研究制定了材料模量优化方案，并对全尺寸轮胎进行了验证性仿真。
优化策略：在合理区间内，将应力控制区（胎面、支撑体）的材料模量提升10%、20%、30%、50%，观察效果。

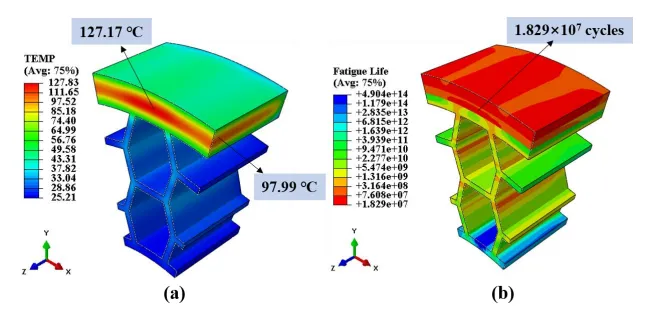

图片说明：优化后的仿真结果云图。与原始状态对比，可以直观看到高温区域缩小、温度值降低，同时疲劳寿命（循环数）显著增加的区域扩大。
震撼性结果：当胎面与支撑体模量同时提升30% 时，取得了最佳综合效果：
降温：剪切带最高温度降低 5.6℃，胎面温度降低 4.1℃。
延寿：疲劳寿命提升 33.8%。
这证明，基于变形指数的材料优化策略，能够科学地指导“材料-结构”一体化设计，实现非充气轮胎性能的实质性突破。
06 结语：从“数字孪生”到“性能先知”
这项研究完整演示了如何运用先进的CAE仿真技术，为复杂的非充气轮胎系统构建“数字孪生体”，并实现：
精准预测：在图纸阶段，即可高精度预测产品在实际高速滚动下的温度场和疲劳寿命。
机理洞察：通过变形指数等工具，洞察内部复杂的能量耗散与控制机理，将“黑箱”变为“白箱”。
正向设计：基于机理理解，主动、定向地优化材料参数，实现性能的靶向提升，变革了传统的“试错”研发模式。
从实验室的缩比件到真实的全尺寸轮胎，从现象预测到机理优化，这项研究为高端非充气轮胎的研发提供了一套从理论、方法到工具的完整解决方案。它标志着轮胎研发正从依赖经验的“手艺”，迈向可计算、可预测、可优化的“精准科学”新时代。
