夜雨聆风说明：盘扣式脚手架梁板支撑主要有三种方式：梁板立柱不共用、梁板立柱共用和搁置横梁模型。这三种模型适用于不同梁板结构，可单独使用或组合使用以提高材料利用率和施工效率。
1. 梁板立柱不共用模型

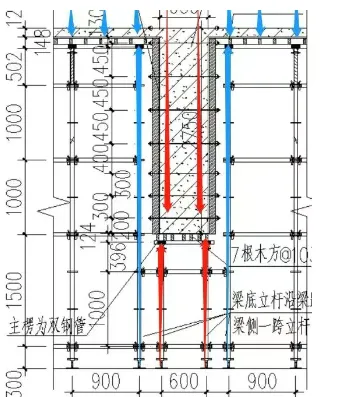

典型梁板立柱不共用模型示意图
[梁底单独回顶两根立杆，板底单独回顶立杆]
1.1 模型特点
梁底单独设置立杆承受梁荷载 板底单独设置立杆承受板荷载 荷载传递路径清晰明确 适用于超限梁支撑（线荷载≥20kN/m） 最安全的支撑方式，但材料用量较大
1.2 超限梁判断计算
规范依据：《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T 231-2021
计算条件：
梁宽度 b = 600mm 梁高度 h = 870mm 新浇混凝土自重 G混凝土 = 24kN/m³ 梁钢筋自重 G梁钢筋 = 1.5kN/m³ 架体自重 G模板架体 = 0.75kN/m² 可变荷载 Q可变荷载 = 2.5kN/m² 永久荷载分项系数 γG = 1.3 可变荷载分项系数 γQ = 1.5 可变荷载调整系数 γL = 0.9
线荷载计算公式：
q = b × [γG×(G模板架体 + G混凝土×h + G梁钢筋×h) + γQ×γL×Q可变荷载]
计算过程：
q = 0.6 × [1.3×(0.75 + 24×0.87 + 1.5×0.87) + 1.5×0.9×2.5]
q = 0.6 × [1.3×(0.75 + 20.88 + 1.305) + 3.375]
q = 0.6 × [1.3×22.935 + 3.375]
q = 0.6 × [29.8155 + 3.375]
q = 0.6 × 33.1905 = 19.914 kN/m < 20 kN/m
工程判断：当梁截面积≥0.5m²时可视为超限梁，应采用不共用模型。
常见问题：
非超限梁过度使用不共用模型导致材料浪费 过多使用300mm短横杆影响施工效率 租赁单位可能故意夸大梁分类增加租赁量
2. 梁板立柱共用模型

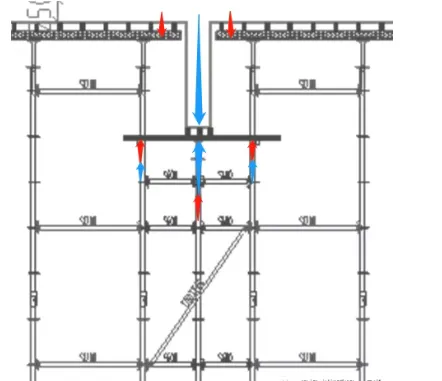

[示意图：梁底回顶单根立杆，荷载部分传递至板底立杆]
2.1 模型特点
梁底设置1根或多根立杆 部分荷载通过主龙骨传递至板底立杆 适用于中小截面梁（截面积<0.5m²） 材料用量较少，施工效率较高
2.2 关键施工要点
正确做法：
梁底顶托内放置2-3根钢管作为主龙骨 主龙骨两侧放置水平钢管辅助传力 断开位置应选择在板底而非梁底 断开处需用扣件紧固并延长一跨
常见问题：
立杆偏心布置导致受力不均 梁底直接使用扣件固定易失稳 高支模时梁底立杆弯矩难以抵消 钢管扣件质量难以控制
3. 三种模型对比
4. 共用与不共用模型计算对比
4.1 共用模型计算示例
计算条件：
梁尺寸：200mm×500mm（宽×高），跨度4m 楼板厚度：120mm 支撑间距：1m×1m 钢管立柱容许轴力[N]=30kN
梁荷载：
q梁 = 0.2×0.5×25 + 0.5 = 3.0 kN/m
P梁 = 3.0×4 = 12 kN
板荷载：
q板 = 0.12×25 + 2.5 = 5.5 kN/m²
P板 = 5.5×1×1 = 5.5 kN
共用立柱总荷载：
P总 = 12 + 5.5 = 17.5 kN < [N] = 30 kN（安全）
4.2 不共用模型计算对比
相同条件下不共用模型：
梁底立杆荷载：P梁 = 12 kN
板底立杆荷载：P板 = 5.5 kN
总立杆数量：共用模型1根 vs 不共用模型3根（1梁+2板）
材料用量增加约200%
5. 结论与建议
- 严格按规范判断超限梁
（截面积≥0.5m²），避免过度使用不共用模型 - 共用模型
适用于大多数常规梁，可节省30-50%材料 - 关键节点
：共用模型需特别注意偏心问题和传力路径 - 经济优化
：通过精确计算减少300mm短横杆使用量 - 安全控制
：高支模时应优先采用不共用模型
