斜柱模板及支撑体系施工方案重新排版_2020年公司级优秀施组方案_方案08安义门窗小镇项目-邻里中心斜柱柱施工方案（含V型柱）

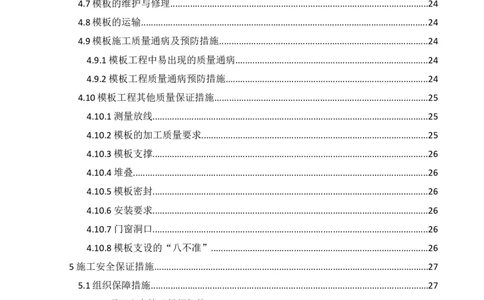

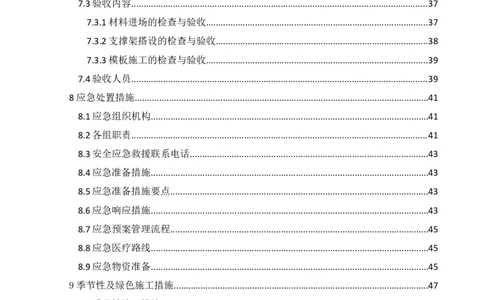

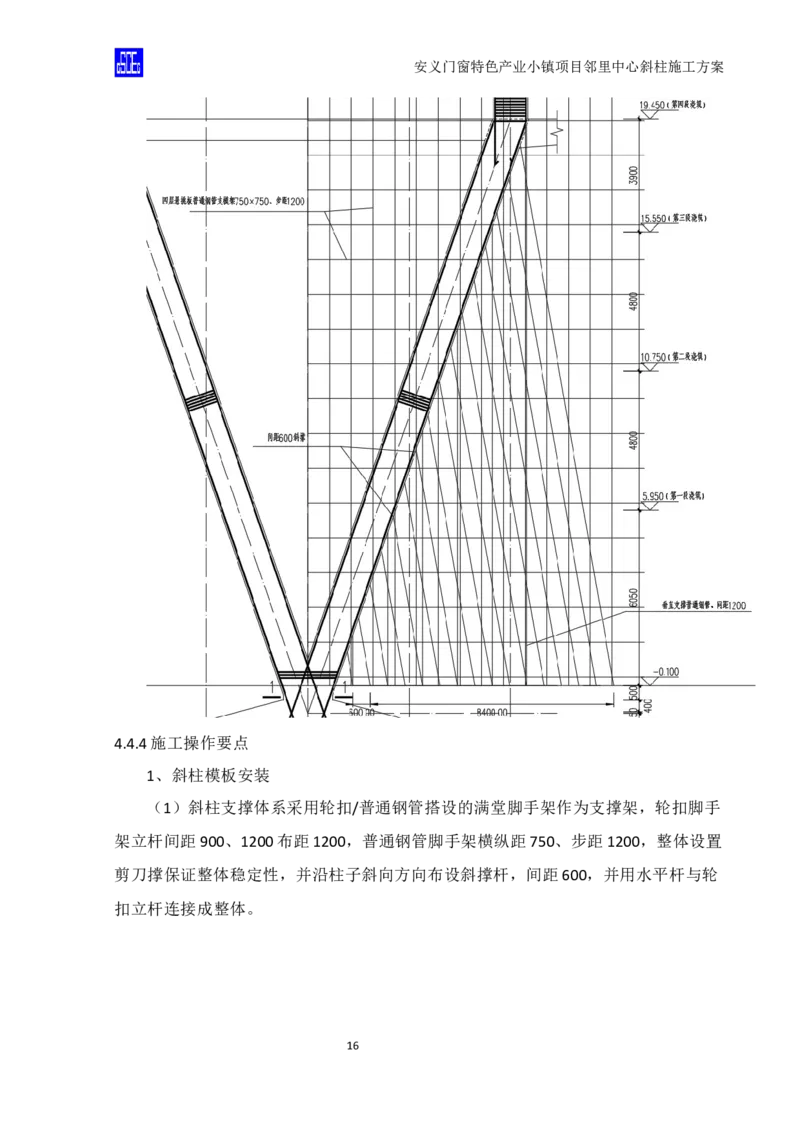

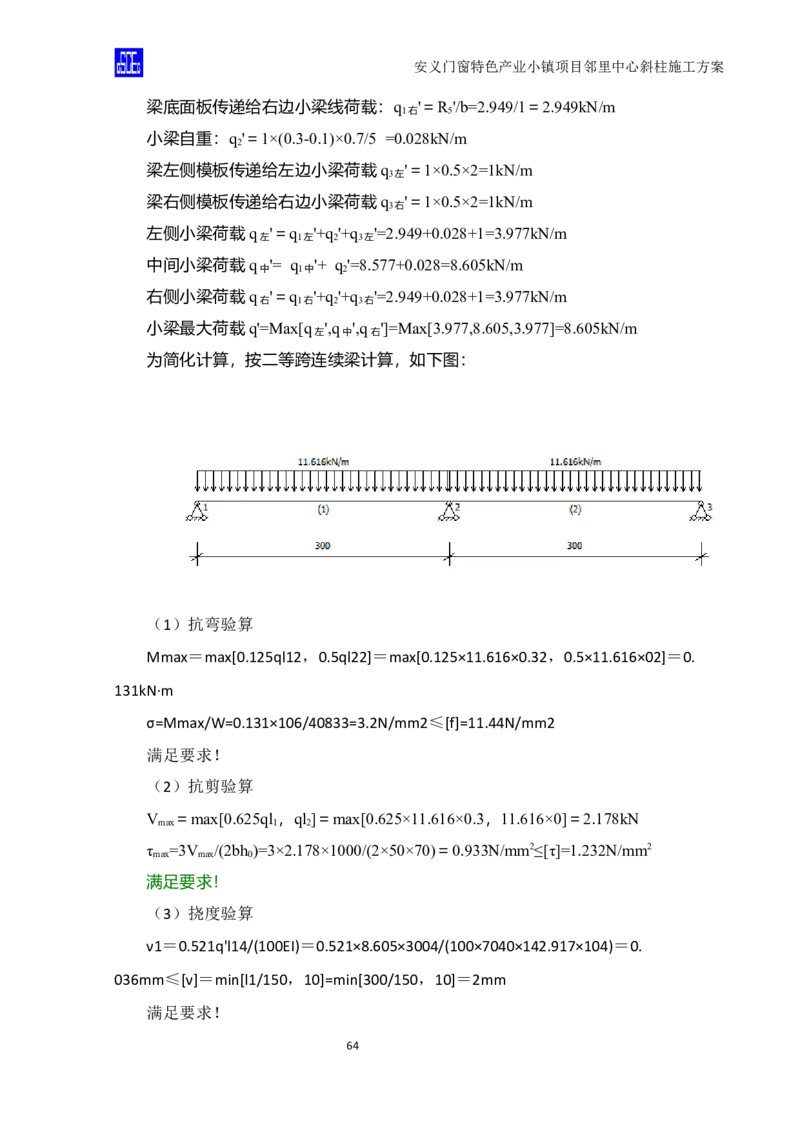

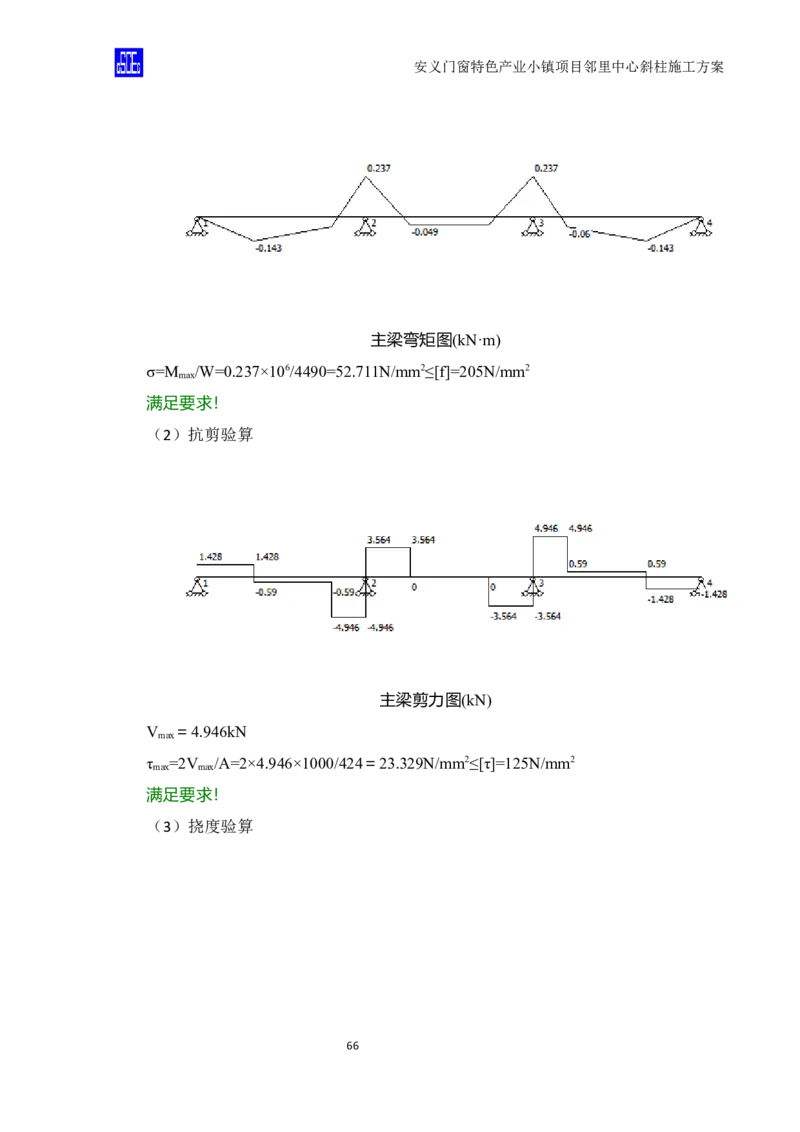

安义门窗特色产业小镇项目邻里中心斜柱施工方案 目录 1工程概况..................................................................................................................................1 1.1项目概况...........................................................................................................................1 1.2危大工程概况和特点.......................................................................................................1 1.2.1邻里中心建筑概况.....................................................................................................1 1.2.2危大工程概况.............................................................................................................2 1.2.3危大工程难点.............................................................................................................3 1.3施工平面布置图...............................................................................................................4 1.4施工要求...........................................................................................................................4 1.5技术保证条件...................................................................................................................5 2编制依据..................................................................................................................................6 2.1设计图纸及施工组织设计施工方案...............................................................................6 2.2国家、行业、地方规范规程...........................................................................................6 2.3安全管理法律法规...........................................................................................................6 2.4其他...................................................................................................................................7 3施工计划..................................................................................................................................8 3.1施工进度计划...................................................................................................................8 3.2施工机具设备计划...........................................................................................................8 3.3施工材料计划...................................................................................................................8 3.3.1主要材料计划.............................................................................................................8 3.3.2钢管质量要求.............................................................................................................9 4施工工艺技术........................................................................................................................11 4.1斜柱支模架设计.............................................................................................................11 4.2隔离剂的选用及使用注意事项.....................................................................................13 4.3支模架构造.....................................................................................................................14 4.4斜柱施工工艺.................................................................................................................15 4.4.1斜柱整体施工流程...................................................................................................15 4.4.2斜柱模板安装工艺...................................................................................................15 4.4.3施工顺序...................................................................................................................15 4.5模板的存放.....................................................................................................................22安义门窗特色产业小镇项目邻里中心斜柱施工方案 4.6模板拆除.........................................................................................................................22 4.6.1拆模申请制度...........................................................................................................22 4.6.2模板拆除顺序...........................................................................................................22 4.6.3侧模拆除...................................................................................................................22 4.6.4梁板模板拆除...........................................................................................................23 4.6.5拆模注意事项...........................................................................................................23 4.6.6拆模时混凝土成品保护措施...................................................................................23 4.7模板的维护与修理.........................................................................................................24 4.8模板的运输.....................................................................................................................24 4.9模板施工质量通病及预防措施.....................................................................................24 4.9.1模板工程中易出现的质量通病...............................................................................24 4.9.2模板工程质量通病预防措施...................................................................................24 4.10模板工程其他质量保证措施.......................................................................................25 4.10.1测量放线.................................................................................................................25 4.10.2模板的加工质量要求.............................................................................................25 4.10.3模板支撑.................................................................................................................26 4.10.4堆叠.........................................................................................................................26 4.10.5模板密封.................................................................................................................26 4.10.6安装要求.................................................................................................................26 4.10.7门窗洞口.................................................................................................................26 4.10.8模板支设的“八不准”.........................................................................................26 5施工安全保证措施................................................................................................................27 5.1组织保障措施.................................................................................................................27 5.1.1项目安全管理组织机构...........................................................................................27 5.1.2建立健全安全责任制...............................................................................................27 5.2技术措施.........................................................................................................................30 5.3检测监控.........................................................................................................................30 5.4安全注意事项.................................................................................................................32 6施工管理及作业人员配备和分工........................................................................................35 6.1项目管理层职责分工.....................................................................................................35安义门窗特色产业小镇项目邻里中心斜柱施工方案 6.2劳务管理层职责分工.....................................................................................................35 6.3工人数量及分工.............................................................................................................35 7验收要求................................................................................................................................37 7.1验收标准.........................................................................................................................37 7.2验收程序.........................................................................................................................37 7.2.1项目内部验收程序...................................................................................................37 7.2.2监理报验程序...........................................................................................................37 7.3验收内容.........................................................................................................................37 7.3.1材料进场的检查与验收...........................................................................................37 7.3.2支撑架搭设的检查与验收.......................................................................................38 7.3.3模板施工的检查与验收...........................................................................................39 7.4验收人员.........................................................................................................................39 8应急处置措施........................................................................................................................41 8.1应急组织机构.................................................................................................................41 8.2各组职责.........................................................................................................................41 8.3安全应急救援联系电话.................................................................................................43 8.4应急准备措施.................................................................................................................43 8.5应急准备措施要点.........................................................................................................43 8.6应急响应措施.................................................................................................................43 8.7应急预案管理流程.........................................................................................................45 8.8应急医疗路线.................................................................................................................45 8.9应急物资准备.................................................................................................................45 9季节性及绿色施工措施........................................................................................................47 9.1季节性施工措施.............................................................................................................47 9.2绿色施工措施.................................................................................................................47 10文明施工、消防环保措施..................................................................................................48 11.1文明施工管理措施.......................................................................................................48 11.2施工现场环保工作措施...............................................................................................51 12计算书..................................................................................................................................52 12.1 1200*1200柱模板（设置对拉螺栓）计算书...........................................................52安义门窗特色产业小镇项目邻里中心斜柱施工方案 12.2 700*2000梁底支撑计算书.........................................................................................61 12.3 1200*2500梁底计算书...............................................................................................75安义门窗特色产业小镇项目邻里中心斜柱施工方案 1工程概况 1.1 项目概况 建设单位：安义县工业投资发展有限公司 设计单位：浙江工业大学工程设计集团有限公司 建设地点：安义县工业园区东阳北大道两侧，安鸿路以北 监理单位：深圳市中行建设工程顾问有限公司 施工单位：中国建筑一局（集团）有限公司 结构形式：框架结构、钢结构 建设规模： 1、工业邻里中心：占地约80亩，建设邻里中心15534.91平方米（含人才公寓、 步行街），检测中心4175.59平方米、展示中心3683.97平方米，会议中心4395.14 平方米； 2、高端门窗生产基地：占地约500亩，建设标准厂房70478平方米、综合楼 23272.44平方米、宿舍23470.56平方米； 3、基础设施：小镇内路网、围墙、室内外绿化景观、硬地铺装，市政综合管线 等。 1.2 危大工程概况和特点 1.2.1邻里中心建筑概况 总建筑面积 15714.01 地下每层面积 / 1 建筑面积（㎡） 占地面积 3544.09 标准层面积 / 2 层数 地下 / 地上 7/3 一层 5.95 二层 4.8 3 层高（m） 三层 4.8 四层~7层 3.9 基础类型 坡型独立基础 4 结构形式 结构类型 钢筋混凝土框架 基础低板厚度 / 结构断面尺寸 6 （mm） 外墙厚度 200 1安义门窗特色产业小镇项目邻里中心斜柱施工方案 内墙厚度 200 1200*1200/700*700/600*900/700*8 00/600*600/600*700/600*800/500* 柱断面 500/500*600/400*400/450*450/450 *600/300*400/300*300/200*500 200*300/200*400/200*500/200*570 /200*700/200*800/200*850/200*75 0/250*570/250*700/250*750/250*8 00/250*850/300*550/300*750/300* 800/300*850/350*500/350*700/350 *750/350*800/350*850/400*850/40 梁断面 0*750/400*1150/450*700/450*750/ 450*800/500*750/500*800/500*850 /500*1000/500*1700/550*750/550* 800/550*850/550*1150/550*1200/5 50*1600/650*850/650*1000/1200*7 50/1200*800/1200*1000 楼板 120 7 楼梯结构形式 板式钢筋混凝土现浇楼梯 10 施工缝设置 该单体地上部分无后浇带 F轴与1/E轴间设置伸缩缝 预应力 / 11 钢筋类型 非预应力 HRB400/HPB300 1.2.2危大工程概况 位置 V型柱 二层斜柱 柱截面 1200*1200 700*700 （mm） 柱高度 9.6 19.6 （m） 支模架基 粉质粘土+150厚碎石+200厚C20混凝 二层C30结构板 础形式 土 支撑形式 轮扣架垂直支撑+普通钢管斜撑 普通钢管斜撑+垂直支撑 模板厚度 18 18 木方尺寸 50*100 50*100 （mm） 2安义门窗特色产业小镇项目邻里中心斜柱施工方案 柱截面形 式 立面形式 1.2.3危大工程难点 1、管理方面难点 （1）钢管长短型号较多，对钢管节约控制管理难度大。 （2）邻里中心建筑与周围建筑间距较近，材料堆放与转运需要进行策划。 2、技术方面难点 （1）本建筑含两根斜柱：二层至三层9.6米高斜柱（水平角度70度），地面至 五层底板V型柱（单根斜柱水平角度71度）。 （2）斜柱高度均较高，截面较大（700*700 /1200*1200）。 （3）斜柱周围无较多的结构可供支模架拉结。 3安义门窗特色产业小镇项目邻里中心斜柱施工方案 （4）柱钢筋较密，混凝土浇筑困难。 1.3 施工平面布置图 邻里中心周围平面图如下： 根据施工布置图所示，斜柱、V型柱区域塔吊完全覆盖，材料运输条件较好，钢 筋加工区域与钢管模板堆放区域距离高支模区域较近，吊装安全性高，施工便利。 1.4 施工要求 1、二层斜柱施工需与同楼层其他结构施工同时进行，防止因斜柱施工影响整层工期， 对工期要求较高。 2、二层斜柱施工斜撑与二层9.6米高支模架体相连接，注意水平推力。 3、斜撑搭设时高度较高，搭设时需注意高空作业安全 1.5 技术保证条件 1、施工图纸经过设计院内部审核，保证结构自身承重能力正常。 4安义门窗特色产业小镇项目邻里中心斜柱施工方案 2、地勘报告与现场实际情况相符，支模架基础施工未对周围地基以及建筑结构造成 影响。 3、专项施工方案经过专家论证，专家同意按此方案实施。 4、支模架垫层和拉结结构均达到设计强度。 5、进场普通钢管、轮扣钢管均符合材料要求以及方案要求。 6、现场施工工人均接受交底以及进场安全教育，熟悉施工步骤。 5安义门窗特色产业小镇项目邻里中心斜柱施工方案 2编制依据 2.1 设计图纸及施工组织设计施工方案 序号 名 称 编制时间 1 安义门窗特色产业小镇项目工程施工图纸-结施01 2019.10 2 安义门窗特色产业小镇项目工程施工组织设计 2019.10.9 2.2 国家、行业、地方规范规程 序号 类别 名 称 编 号 1 混凝土结构工程施工质量验收规范 GB50204-2015 2 混凝土结构工程施工规范 GB50666-2011 3 建筑工程施工质量验收统一标准 GB50300-2013 4 建筑结构荷载规范 GB50009-2012 5 碗扣式钢管脚手架构件 GB24911-2010 6 钢管脚手架扣件 GB15831-2006 国家 7 安全网 GB5725-2009 8 混凝土模板用胶合板 GB/T17656-2018 9 施工现场消防安全技术规程 GB50720-2011 10 建筑施工临时支撑结构技术规范 JGJ300-2013 11 建筑施工模板安全技术规范 JGJ162-2008 12 建筑施工碗扣式钢管脚手架安全技术规范 JGJ166-2016 13 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011 14 建筑施工承插型盘扣式钢管支架安全技术规程 JGJ231-2010 行业 15 建筑机械使用安全技术规程 JGJ33-2012 16 施工现场临时用电安全技术规范 JGJ46-2005 17 建筑施工高处作业安全技术规范 JGJ80-2016 18 建筑施工安全检查标准 JGJ59-2011 6安义门窗特色产业小镇项目邻里中心斜柱施工方案 2.3 安全管理法律法规 序号 名 称 编 号 1 建设工程安全生产管理条例 国务院393号令 2 特种作业人员安全技术培训考核管理规定 国家安全生产监督管理总局令第30号 3 生产安全事故应急预案管理办法 国家安全生产监督管理总局令第17号 7 危险性较大的分部分项工程安全管理办法 住房城乡建设部令37号文件 4 关于实施危险性较大的分部分项工程安全管理有关 建办质【2018】31号 规定 2.4 其他 序号 名 称 编 号 1 地质勘察报告 安义门窗特色产业小镇项目地勘资料 2 施工企业文件标准 中建一局项目管理手册 7安义门窗特色产业小镇项目邻里中心斜柱施工方案 3施工计划 3.1 施工进度计划 开始时间 结束时间 备注 时间 部位 年 月 日 年 月 日 9.6米斜柱 2019 11 5 2019 11 15 19.6米V型柱 2019 11 5 2019 12 20 3.2 施工机具设备计划 主要机具计划表 序号 材料名称 型号/规格 单位 数量 进场日期 1 塔吊 5610 台 1 2019.9 2 圆盘锯 MJ-106 台 4 2019.9 3 平刨 MB-503 台 6 2019.9 4 台钻 VV508S 台 5 2019.9 5 手提电锯 M-651A 台 3 2019.9 6 压刨 MB1065 台 2 2019.9 7 锤子 重量0.25、0.5kg 把 10 2019.9 8 扳手 17-19、22-24开口 把 10 2019.9 9 线垂 0.5kg 个 5 2019.9 10 工程检测尺 2m 个 2 2019.9 11 钢卷尺 50m、5m 个 2 2019.9 3.3 施工材料计划 3.3.1主要材料计划 序号 材料名称 型号/规格 单位 数 量 1 扣件式钢管 Φ48.3×3.6 吨 80 2 直角扣件 与Φ48.3钢管配套 个 15000 3 旋转扣件 与Φ48.3钢管配套 个 1200 4 可调托撑 Φ36，KTC-xx 个 6000 8安义门窗特色产业小镇项目邻里中心斜柱施工方案 5 木脚手板 4000×250×50mm 张 4000 6 水平安全网 大眼网 张 5000 7 覆膜木胶合板 2440×1220×18mm 张 10000 8 轮扣式立杆钢管 Φ48.3×3.6 吨 30 9 轮扣式横杆钢管 Φ48.3×3.6，900mm 吨 10 轮扣式横杆钢管 Φ48.3×3.6，600mm 吨 11 轮扣式横杆钢管 Φ48.3×3.6，1200mm 吨 12 木方 50*100 立方 40 13 脱模剂 吨 1 备注： 1）以上所列材料用量为估算量，具体应以现场实际情况为准； 2）进场时间随工程进度分批进场。 3.3.2钢管质量要求 1、φ48.3×3.6钢管，每根钢管的最大质量不应大于25.8kg。 2、钢管采用现行国家标准《直缝电焊钢管》（GB/T13793-2008）或《低压流体 输送用焊接钢管》（GB/T3091-2008）中规定的Q235普通钢管，钢管的钢材质量符合 现有国家标准《碳素结构钢》（GB/T700-2006）中Q235级钢的规定。 3、钢管应有产品质量合格证、质量检验报告。 4、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕、 深的划道及严重锈蚀等缺陷。 5、钢管的相关允许偏差值应符合下表要求： 钢管允许偏差值表4.3.1.5-1 项目 允许偏差（mm） 外径 ±0.5 壁厚 不允许小于2.8mm 钢管外表面锈蚀深度 ≤0.18 钢管两端面切斜偏差 ±1.7 各种杆件的端部弯曲L≤1.5m ±5 3m＜L≤4m ±12 立杆钢管 4m＜L≤6.5m ±20 9安义门窗特色产业小镇项目邻里中心斜柱施工方案 水平杆、斜杆弯曲，L≤6.5m ±30 10安义门窗特色产业小镇项目邻里中心斜柱施工方案 4施工工艺技术 4.1 斜柱支模架设计 斜柱与V型柱支撑验算：将柱根据支撑方式，等效为相应的梁，各荷载按最不利 方式进行验算。柱支撑按柱计算并适当加强。支模架设计如下： 柱 型号 柱箍布置 柱箍形式 小梁布置方式 对拉螺杆 @600第一道柱 长短边各增加1 700*700 双钢管+14对拉螺栓 长短各五根 箍距地面300 根对拉螺栓 @600第一道柱 长短边各增加1 1200*1200 双钢管+14对拉螺栓 长短各五根 箍距地面300 根对拉螺栓 等效梁 梁底木方 梁侧木方 梁底增 对拉螺 梁底小 型号 （ 50*100 加立杆 （50*100 立杆跨距 杆 梁 ） ） 一道 700*2000 6 2 5 600 @600、14 增加一根 对拉螺杆 一道 1200*2500 8 3 5 600 @600、14 增加两根 对拉螺杆 根据验算可知，对9.6米斜柱采取的斜撑措施，19.6米斜柱斜撑水平角度不小于 80度等效为1200*2500的梁 1200*1200柱模板 11安义门窗特色产业小镇项目邻里中心斜柱施工方案 700*700柱模板 19.6米斜撑等效示意图 基础 支模架基础持力层为粉质黏土层（200KPA），上铺200厚级配碎石+150厚C20混 凝土垫层。 12安义门窗特色产业小镇项目邻里中心斜柱施工方案 4.2 隔离剂的选用及使用注意事项 1、脱模剂的选用 本项目采用18厚木模板，覆膜木胶合模板选用优质乳液脱模剂， 2、脱模剂使用注意事项 （1）不得污染钢筋，且不应影响脱模后混凝土表面的后期装饰。 （2）涂刷时应保证涂抹均匀，不许漏刷 4.3 支模架构造 9.6米斜柱支撑 13安义门窗特色产业小镇项目邻里中心斜柱施工方案 19.6米斜柱支撑（斜撑与地面夹角不大于80度） 斜撑与支模架基础连接：采用25钢筋打入混凝土基础作为斜撑和地面的连接点， 钢筋进入基础深度不少于10cm，进入斜撑钢管部分不少于15cm，必要时采用细石混 凝土包裹住连接点，保证斜撑稳固。 4.4 斜柱施工工艺 4.4.1斜柱整体施工流程 1、平面线位及空间线位施测 2、搭设同层板轮扣/普通钢管支模架、支设斜柱底模板并调整底模空间位置 3、绑扎钢筋和柱箍筋 斜柱钢筋位置和绑扎质量检测 4、合其他三面柱模板，加固模板体系再次校核斜柱位置 5、浇筑混凝土 6、混凝土强度达到1.2MPA后，拆除除底模外的模板， 7、待混凝土强度达到100%，拆除竖直向支撑，斜撑待主体封顶后拆除，并将整体支 模架抱柱，继续向上搭设高支模架。 8、重复操作，分段浇筑。 4.4.2斜柱模板安装工艺 制模→弹线、搭设整体支模架→固定底面模板小横杆→安装底面模板→绑扎斜柱 14安义门窗特色产业小镇项目邻里中心斜柱施工方案 钢筋→安装侧面模板→顶面模板→自上而下安装柱箍并按桩斜撑（19.6米斜撑水平小 于80度）→检查斜柱空间位置→浇筑混凝土时监控测量→拆模 4.4.3施工顺序 为保证斜柱的浇筑质量和结构安全，斜柱均采用分段浇筑的方式进行，为不影响 工期，保证上部悬挑板的同步浇筑，采取整体支模分段浇筑，适时拆除的方式进行。 如图所示： 15安义门窗特色产业小镇项目邻里中心斜柱施工方案 4.4.4施工操作要点 1、斜柱模板安装 （1）斜柱支撑体系采用轮扣/普通钢管搭设的满堂脚手架作为支撑架，轮扣脚手 架立杆间距900、1200布距1200，普通钢管脚手架横纵距750、步距1200，整体设置 剪刀撑保证整体稳定性，并沿柱子斜向方向布设斜撑杆，间距600，并用水平杆与轮 扣立杆连接成整体。 16安义门窗特色产业小镇项目邻里中心斜柱施工方案 立杆布置 17安义门窗特色产业小镇项目邻里中心斜柱施工方案 斜撑、竖向支撑共同布置 斜撑 （2）根据验算，为保证支撑斜柱立杆跨度小于600，碗口/普通钢管支模架纵向 方向增加一根普通钢管立杆，并承担斜柱支撑。为保证斜撑、普通钢管立杆、轮扣架 同时承担斜柱荷载，采用普通钢管横纵拉结，步距为900。 18安义门窗特色产业小镇项目邻里中心斜柱施工方案 （3）在前一段柱子浇筑完成后预留顶部对拉螺栓用于下一段的模板角度定位， 同时保证模板的气密性，防止漏浆。 （4）V型柱模板及支撑搭设采取对称施工，两根斜柱同时搭设支撑及浇筑混凝 土。 （5）V型柱模板及支撑搭设时，架体设置抱柱件与各层相邻的柱子进行抱柱连 接，每根柱子抱柱连接不少于2道，间距为架体步距的整数。 19安义门窗特色产业小镇项目邻里中心斜柱施工方案 20安义门窗特色产业小镇项目邻里中心斜柱施工方案 2、混凝土浇筑 （1）严格控制混凝土拌合物的坍落度，使用坍落度较大（210-230）的混凝土浇 筑，防止因为混凝土自身的原因导致的不密实。 （2）优选选用导管引导的振捣方法。 （3）必要时先浇筑0.4米高的水泥砂浆，再进行混凝土浇筑。 （4）斜柱一次浇筑高度不超过3米，再柱斜顶面每隔3米设置一个振捣口，混 凝土浇筑到振捣口后，等待两个小时，封口继续向上浇筑到分段线。 （5）为减少混凝土浇筑对模板的冲击，以及控制浇灌速度，采取料斗浇筑的方 式进行浇筑。 3、钢筋施工 （1）柱柱筋固定时，必须固定按柱空间位置进行定位。 （2）箍筋膀扎时，先每隔2-3米绑扎一道箍筋，保证柱筋不堆积，便于柱筋定 位和箍筋绑扎。 （3）柱筋采用套筒连接，并严格按规范进行加工连接。 21安义门窗特色产业小镇项目邻里中心斜柱施工方案 4.5 模板的存放 1、新模板入场必须堆放至制定地点，并垫高处理。 2、模板堆放时不得超过2米 3、堆放场地需提前进行硬化处理，并做好相应排水措施，防止模板受水浸泡。 4、模板木方周围要配备足够的消防措施，并且严禁在周围吸烟。 4.6 模板拆除 4.6.1拆模申请制度 模板拆除应严格执行拆模申请制度，由工长提前填写拆模申请，注明混凝土浇筑 时间、浇筑部位、同条件试块强度，由技术部门签署意见，同意后方可拆除模板。 4.6.2模板拆除顺序 先拆斜柱顶模，并回弹混凝土强度，待混凝土强度达到100%摘除侧模；待主体 结构完成全部浇筑后拆除其余斜撑及轮扣/普通钢管架。 4.6.3侧模拆除 当混凝土强度能保证构件不变形、其表面及棱角不因拆除模板而受损坏、不粘模 且混凝土强度不低于1.2MPa、柱模板应在墙、柱混凝土带模养护3天后，冬季时柱、 剪力墙的模板和梁的侧模在混凝土强度达到4MPa，方可拆除墙、柱、梁侧模。 1、立柱模板拆除 （1）方柱模板拆除 先拆掉柱斜支撑，再拆除穿柱螺栓，然后卸掉柱箍，然后用撬棍轻轻撬动模板， 使模板与混凝土脱离，即可把模板吊运走。如果模板与混凝土面吸附或粘结不能离开 时，可用撬棍撬动模板下口，不得在柱上口撬模板。 （2）斜柱模板拆除 先拆掉柱顶模板，再拆除穿柱螺栓，然后卸掉柱箍，再把连接每片柱模板的U形 卡拆掉，然后用撬棍轻轻撬动模板，使模板与混凝土脱离，待全部主体结构完成后拆 除斜撑。 2、柱头和梁侧模板拆除 柱头模板的拆除参见立柱模板拆除，梁侧模板拆除参见墙体模板拆除。 22安义门窗特色产业小镇项目邻里中心斜柱施工方案 4.6.4梁板模板拆除 1、当梁板混凝土强度达到拆模强度要求，且通过混凝土拆模申请审批后方可拆 除板底模板和梁底模板。 2、梁板模板拆除时，同条件混凝土强度等级应达到以下要求： 现浇结构拆模时所需混凝土强度表表8.4.2-1 结构类型 结构跨度（m） 按设计的混凝土强度标准值的百分率计（%） ≤2 ≥50 板 ＞2，≤8 ≥75 ＞8 ≥100 ≤8 ≥75 梁 ＞8 ≥100 悬臂构件 ≥100 后浇带 ≥100 加强带 ≥100 3、拆除底模时要搭设高凳，拆下的模板由拆摸人员传递至楼板面堆放，严禁野 蛮拆模，以免损坏模板。 4、对悬挑构件的支撑采用连续支撑，混凝土强度达到设计强度后再拆除支撑。 5、当楼板厚度小于150mm、每层楼板施工天数≤5天及冬施时板支撑体系应采用 至少隔两层倒用。 4.6.5拆模注意事项 1、拆模时严禁模板直接从高处往下扔，以防模板变形和损坏，拆下的扣件及时 集中收集管理，以备再次使用。 2、模板的安装及拆除要平稳、轻起轻放，禁止用大锤敲砸，支撑安装后不可人 为随意拆除造成松动。 4.6.6拆模时混凝土成品保护措施 1、拆模时注意保护墙体钢筋、墙体混凝土，避免碰坏墙体混凝土棱角。 2、拆除模板的清理及涂刷脱模剂应在模板堆放场地进行，严禁在施工楼层上进 行，以免污染楼面。 3、其余混凝土成品保护措施详见混凝土施工方案。 23安义门窗特色产业小镇项目邻里中心斜柱施工方案 4.7 模板的维护与修理 1、模板加工前，必须由工长对加工料单进行审核，并对工人进行加工交底。 2、拆除的模板需进行除钉处理，并按尺寸归类编号，堆放整齐。 3、每进行一次周转，必须清点整板数量，不得随意切割整版。 4.8 模板的运输 对墙、柱竖向模板采用现场加工整拼后吊装就位时，对拼装模板的最大尺寸及吊 环的设置、材质等应编写专门措施，确保模板吊装安全。 4.9 模板施工质量通病及预防措施 4.9.1模板工程中易出现的质量通病 （1）梁柱节点变形； （2）模板拼缝不严产生漏浆； （3）模板拼缝处不平，使混凝土工程出现错台； （4）模板清理不干净或隔离剂涂刷不均匀，或使用的隔离剂不当造成粘模； （5）模板里面的杂物清理不干净产生混凝土夹杂物； （6）竖向模板下口堵缝不严使柱根、墙根产生烂根； （7）对墙体阴角模板固定不牢，造成结构阴角胀模或跑模； （8）冬期施工模板保温不好造成混凝土受冻； （9）门窗洞口模板或预留洞口模板变形造成洞口不方正； （10）单侧支模时，模板易上浮造成跑模； （11）拆除后浇带模板时，不注意对后浇带进行支顶，使结构产生裂缝； （12）悬挑模板拆除时，不注意正确的支顶，使结构产生裂缝； 4.9.2模板工程质量通病预防措施 （1）严格按梁柱节点做法施工梁柱接头，确保梁柱接头不变形； （2）模板拼缝采用模板与模板硬碰硬拼缝，局部缝隙粘贴海绵条； （3）模板加工时，龙骨之间、龙骨与模板之间、模板之间的接触面应刨平刨直， 保证其间的接触严密，避免因加工误差造成板面和接缝不平整以及出现混凝土错台现 象； 24安义门窗特色产业小镇项目邻里中心斜柱施工方案 （4）为了保证混凝土外观质量，所选用脱模剂为水性脱模剂，模板涂刷脱模剂 前应将模板表面的水泥浆清理干净，且脱模剂在模板上应涂刷均匀； （5）合模前墙体、柱子根部清理干净；梁板混凝土浇筑前应将梁板模板上的杂 物清理干净； （6）墙体和柱模板下口在支完模板时垫海绵条，缝隙较大时抹1:3水泥砂浆进 行封缝处理，避免漏浆、烂根； （7）墙体阴角模板应固定牢固、避免阴角胀模或跑模； （8）冬期施工应严格按冬期专项施工方案要求对模板进行保温，避免混凝土受 冻； （9）施工时应加强对门窗洞口模板和预留洞口模板支撑体系检查，确保按方案 施工，避免洞口模板变形； （10）单侧支模施工时应严格按施工方案的要求设置钢丝绳，确保模板不上浮、 不跑模； （11）梁板后浇带模板的支设与拆除应严格按施工方案的要求执行； （12）悬挑板模板应在混凝土强度达到拆模要求时才拆模。 4.10模板工程其他质量保证措施 4.10.1测量放线 在顶板面放出轴线网格控制线，根据轴线网格控制线放出墙、柱截面边线，四面 均应测放50控制线，控制线允许偏差不得大于2mm。墙、柱截面边线主要是用来控 制墙、柱支模时定位墙、柱模板的；50控制线是用来检查模板是否准确的定位在墙、 柱截面边线上。 4.10.2模板的加工质量要求 （1）严格按照设计进行模板的加工，不得随意更改，保证设计的刚度和强度以 及节点设计效果。 （2）严格控制加工尺寸，保证结构各部分形状尺寸的正确。 （3）严格控制模板加工精度，保证模板表面平整、方正，接缝严密。 4.10.3模板支撑 要牢固、稳定，支撑到位。坚持先弹线定位再进行模板支设，保证模板的截面尺 25安义门窗特色产业小镇项目邻里中心斜柱施工方案 寸、轴线和标高、位置正确。 4.10.4堆叠 工作面已安装完毕的楼面模板，不得做临时堆料和作业平台，以保证支撑的稳定， 防止平面模板标高和平整产生偏差。 4.10.5模板密封 所有预留洞口均粘贴海绵条，粘贴要整齐、粘贴牢固，距洞口边5mm，不允许 吃进结构。 4.10.6安装要求 要求阴阳角方正、顺直，开间尺寸正确，误差控制在允许范围，在模板上口拉通 线并放置改良的钢筋定位箍，此线和钢筋定位箍在浇筑完墙混凝土后拆除。 4.10.7门窗洞口 定位筋应牢固，设点、设位正确，并刷防锈漆。 4.10.8模板支设的“八不准” （1）墙线未验收、模板控制线未弹或弹线不准的情况下不准支模板。 （2）钢筋、门窗口模板、预留洞未检查合格不准支模板。 （3）模板企口有变形或对拉螺栓不全不准支模板。 （4）模板清理不干净、脱模剂未刷不准支模板。 （5）墙根未剔凿或剔凿不够不准支模板。 （6）门窗、预留洞口未粘贴海绵条不准合模。 （7）墙体施工缝绑扎不牢或剔凿不够不准合墙。 （8）水电预埋验收不合格不准合模。 26安义门窗特色产业小镇项目邻里中心斜柱施工方案 5施工安全保证措施 5.1 组织保障措施 5.1.1项目安全管理组织机构 成立以项目经理为组长，安全总监为副组长，各项目部门负责人为组员的安全管 理领导小组，领导各部门对高支模施工安全进行管理。 5.1.2建立健全安全责任制 1、项目经理安全责任制 （1）认真执行安全方针、政策、法规和各项规章制度，制定和执行安全生产管 理办法。 （2）严格执行安全考核指标和安全生产奖惩办法，严格执行安全技术措施审批 和施工安全技术措施交底制度。 （3）定期组织安全生产检查和分析，针对可能产生的安全隐患制定相应的预防 27安义门窗特色产业小镇项目邻里中心斜柱施工方案 措施。 （4）当施工过程中发生安全事故时，项目经理必须按安全事故处理的有关规定 和程序及时上报和处置，并制定防止同类事故再次发生的措施； （5）保证实现安全目标所必要的资源。 2、项目总工程师安全责任制 （1）在项目经理的指导下负责组织项目的安全工作。 （2）组织编制项目安全技术措施及安全制度。 （3）参与组建项目安全检查小组和项目管理人员安全值班。 （4）参加高大模架安全检查、验收。 （5）监督、支持项目质安员行使其职权、职责。 （6）有权对违规操作人员或班组进行处罚。 （7）组织建立安全保证体系(包括各种有关安全的制度)。 （8）审核施工员编制的安全技术交底是否有针对和可操作性。 （9）组织编制安全专项施工方案。 3、项目安全总监安全责任制 （1）组织编制高大模架重大事故预案并组织演练，提高职工处理异常情况的能 力； （2）负责项目安全、消防及员工安全教育培训等工作； （3）组织制定项目现场作业安全措施，确保安全施工； （4）负责重大安全事故的调查、分析、处理； 4、项目专职安全员责任制 （1）落实安全设施的设置。 （2）对施工全过程进行监督纠正违章作业，配合有关部门排除安全隐患，组织 安全教育和全员安全活动，监督劳保用品质量和正确使用。 （3）监督班组执行国家有关的安全规范、规程、法律、法规及公司和分公司的 有关安全规定， （4）参与编制项目的安全技术措施和安全制度并监督实施。 （5）组织安全活动，经常对项目安全进行检查和参加安全检查小组的定期安全 检查，并做好检查记录。 28安义门窗特色产业小镇项目邻里中心斜柱施工方案 （6）做好安全生产的宣传教育和管理工作。 （7）进行工伤事故的统计、分析和报告，参加工伤事故调查和处理， （8）做好新工人入场安全教育，与有关部门共同做好特殊工种工人的安全技术 培训、考核和发证工作。 5、施工员安全责任制 （1）配合质安人员贯彻执行国家有关的安全规范、规程、法律、法规及公司和 分公司的有关安全规定。对所负责的分部分项目工程的安全全面负责。 （2）编制各本工种的班前活动制度，监督班组认真搞好班前活动。 （3）向作业人员进行安全技术措施交底，组织实施安全技术措施。 （4）对施工现场安全防护装置和设施进行验收。 （5）监督班组对质安员或上级提出的安全隐患进行及时有效的整改，并写好整 改回单交质安员，经质安员复检认可后才能进行下道工序。 （6）参加检查小组的定期安全检查。对出现的安全问题要及时纠正。 （7）对作业人员进行安全操作规程培训，提高作业人员的安全意识，避免产生 安全隐患。 （8）对发生重大或恶性工伤事故时，应保护好现场，立即上报并参与事故的调 查处理。 6、材料人员安全责任制 （1）及时组织安全所需材料的进场。 （2）控制所采构的材料的质量，避免因材料不合格而产生的安全事故。 （3）对搬运人员进行安全交底，使搬运过程中不产生安全事故。 （4）现场材料的堆码及库房管理要符合要求，对易燃易爆物品按要求进行管理。 （5）所进材料质量必须满足安全的要求。 （6）对所进材料的物理性和化学性要了解，特别是易燃、易爆、有毒、易腐蚀 材料。 7、班组长安全责任制 （1）安排施工生产任务时，向本工种作业人员进行安全措施交底。 （2）严格执行本工种的安全技术操作规程，拒绝违章指挥。 （3）作业前应对本次作业所使用的机具、设备、防护用品及作业环境进行安全 29安义门窗特色产业小镇项目邻里中心斜柱施工方案 检查，消除安全隐患。 （4）检查安全标牌是否按规定设置，标识方法和内容是否完整。 （5）组织班组开展安全活动，召开上岗前的安全生产会。 （6）每周应进行安全记讲评。 8、作业班组安全责任制 （1）认真学习并严格执行安全技术操作规程，不违章作业。 （2）自觉遵守安全生产的规章制度，执行安全交底和有关安全生产的规定。 （3）服从安全监督人员的指导，积极参加安全活动。 （4）爱护安全设施。 （5）正确使用防护用具。 5.2 技术措施 1、利用REVIT软件建立支模架模型，并利用BIM技术进行施工技术交底，明确支模 架布置形式，现场利用模型进行支模架搭设技术复核，保证符合方案要求。 2、支模架垫层超常规做法设置，采用强夯+碎石+混凝土进行支模架垫层设置。 3、严格进行施工测量监控，搭设时对斜撑的角度进行严格测定，保证斜撑与地面的 夹角不超过80°，符合设计计算的最低限度。 4、垫层提前设置斜撑用钢筋，保证斜撑荷载传递正常，保证斜撑不产生滑动。 5.3 检测监控 5.3.1监控措施 采用经纬仪、水准仪对支撑体系进行监测，主要监测体系的水平、垂直位置是否 有偏移。监测人员应该在高大模架体系外侧3米外进行监测。 1、监测点设置 监测点布设在支架边角位置及中间按每隔15m间距设置监测剖面。每个监测剖 面应布置不少于2个支架水平位移和立杆变形监测点、3个支架沉降观测点。监测仪 器精度应满足现场监测要求，并设变形监测报警值。 在模板支架的顶层、底层及每5步设置位移监测点。 监测点宜设在角部和四边的中部位置； 30安义门窗特色产业小镇项目邻里中心斜柱施工方案 模板支架顶部在立杆上端挂钢丝垂球作为监测点； 模板支架模板在水平结构钢筋上焊接竖向钢筋作为监测点。 2、监测方法 垂直位移监测：采用水准仪在模架体系的若干根钢管上及临边墙柱上弹同一标高 线，然后用红漆做上标记。混凝土浇筑过程中，用经纬仪监测墙柱上红漆标记与每一 钢管上红漆标记的标高差； 水平位移监测：采用在监测钢管上、中、下四方向挂白线，四方向白线距立杆间 距均为10mm。混凝土浇筑过程中，用肉眼观察立杆是否碰线。 混凝土浇筑过程中，派专人对模架体系进行监测。监测数据超过预警值时，及时 报告施工负责人，施工负责人应立即通知浇筑人员暂停作业，情况紧急时应采取迅速 撤离人员的应急措施，并进行加固处理。 3、允许偏差及监测变形预警值 序 变形预警 项目 搭设允许偏差 检查工具 号 值 立杆钢管弯曲3m＜L≤4m，4m＜ ≤12mm， 1 / / L≤6.5m ≤20mm 2 水平杆、斜杆的钢管弯曲L≤6.5m ≤30mm / / 绝对偏差 3 模板支架水平位移（立杆垂直度） 10mm 水平激光仪 ≤50mm 4 模板支架变形（水平杆扰度） 相对值≤H/600 10mm 吊线和卷尺 4、仪器设备配置 监测仪器采用测量仪器，具体见下表： 监测仪器列表 序号 名称 数量 精度 1 电子经纬仪 1 / 2 精密水准仪 1 ±2” 3 全站仪一台 1 ±2” ，最大允许误差±20” 4 红外线水准仪 1 / 5 激光垂直仪 2 h/40000 6 对讲机 6 / 7 检测板手 10 / 5、监测频率 在浇筑混凝土过程中应不间断监测，监测频率每30分钟一次，终凝后停止监测。 6、监测说明 班组每日进行安全检查，项目部进行安全周检查。 模板工程日常检查重点部位： （1）杆件的设置和连接，横杆、立杆、横竖剪刀撑、扫地杆等构件是否符合要 31安义门窗特色产业小镇项目邻里中心斜柱施工方案 求； （2）架体是否有不均匀沉降，垂直度偏差； （3）施工过程中是否有超载现象； （4）安全防护措施是否符合规范要求； （5）支架与杆件是否有变形现象。 5.4 安全注意事项 1、模板安装安全注意事项 （1）无论哪一部分模板的安装，都应该使模板及其支架系统整体稳定、结构安 全可靠。 （2）顶板的钢管和支撑必须按方案和规范规定支设，不得随意更改，扣件应拧 紧。 （3）支模的工作平台、设防护栏，严防操作人员因扶空、踏空坠落。 （4）严禁在同一垂直面上安装模板。 2、模板拆除安全注意事项 （1）任何部位模板的拆除必须通过审批后可方可进行。 （2）严禁在同一垂直面上拆除模板。 （3）支、拆模板作业高度在2m以上（含2m）时，必须搭设脚手架。 （4）支搭和拆除模板必须设专人指挥，模板工应协调配合。 （5）拆木模板、起模板钉子、码垛作业时，应穿硬底防滑鞋。 （6）拆除模板时，操作人员和指挥必须站在安全可靠的地方，防止意外伤人。 （7）模板拆除后其临时堆放处距离楼边不小于1米，堆放高度不超过1米，楼 板边口、通道口、脚手架边缘处严禁堆放任何拆下的物件。 3、模板工程其他安全注意事项 （1）使用塔吊运输模板时，严格遵守有关的安全规定，防止高空坠物伤人。模 板在运输和传递过程中要放稳接牢，防止倒塌或掉落伤人。 （2）手动工具应放入工具袋内，扳手应用小绳系在身上。 （3）上下建筑物应走马道或安全梯，严禁攀登脚手架上下。 （4）安全梯不得缺档，不得垫高。安全梯上端应绑牢，下端应有防滑措施。严 32安义门窗特色产业小镇项目邻里中心斜柱施工方案 禁两名以上人员在同一梯上作业。 （5）运输木料、模板时，必须绑扎牢固，保持平衡，码垛高度不应超过1.2m。 （6）拼装、存放模板的场地必须平整坚实，不得积水。存放时，底部应垫方木， 堆放应稳定，立放应支撑牢固。 （7）严禁用斧子加工材料。 （8）使用木工机械如果出现电路故障必须由专业电工排除，作业前试机，各部 件运转正常后方可作业。机械运转过程中出现故障时，必须立即停机、切断电源。 （9）有木材加工的地方、木工棚、木质材料堆放场地严禁烟、火，灭火器布置 要求为每15米布置一组手提式灭火器。 （10）模板、木方加工机械应有防护罩。 （11）当风力大于5级时应停止模板安装和拆除作业。 （12）斜柱模板就位测量校核仪器严禁架设在与斜柱中心线垂直投影平面呈30 度范围之内。 （13）从事模板作业的人员，应经安全技术培训。从事高处作业人员，应定期体 检，不符合要求的不得从事高处作业。 （14）安装和拆除模板时，操作人员应配戴安全帽、系安全带、穿防滑鞋。安全 帽和安全带定期检查，不合格者严禁使用。 （15）模板及配件进场应有出厂合格证或当年的检验报告，安全装前应对所用部 件（立杆、碗扣、扣件、吊环等）进行认真检查，不符合者不得使用。 （16）在安全、拆除作业前，施工员应以书面形式向作业班组进行施工操作的安 全技术交底，作业班组应对照书面交底进行上、下班的自检和互检。 （17）对负荷面积大和高4m以上的支架立杆采用扣件式钢管脚手架时，除应有 合格证外，对所用扣件应采用扭矩扳手进行抽检，达到合格后方可承力使用。 （18）在高处安装和拆除模板时，周围应设安全网或搭设脚手架，并应加设防护 栏杆。在临街及交通要道地方，应设警示牌，派专人看管。 （19）施工用的临时照明和行灯的电压不得超过36V；满堂支架、钢支架及特别 潮湿的环境不得超过12V。照明行灯及机电设备的移动线路应采用绝缘胶套电缆。 （20）有关避雷、防触电和架空输电线路的安全距离应符合国家现行标准《施工 现场临时用电安全技术规范》JGJ46的有关规定。施工用的临时照明和动力线应采用 33安义门窗特色产业小镇项目邻里中心斜柱施工方案 绝缘线和绝缘线电缆线，且不得直接固定在铁件上。夜间施工时，应有足够的照明， 且应另外制定夜间安全施工措施。施工用临时照明和机电设备线严禁非电工对其进行 操作。同时还应经常检查线路的完好情况，严防绝缘破损漏电伤人。 （21）支模过程中如遇中途停歇，应将已就位模板或支架连接稳固，不得浮搁或 悬空。拆模中途停歇时，应将已松扣或已拆松的模板、支架拆下运走，防止构件坠落 或作业人员扶空坠落伤人。 （22）作业人员严禁攀登模板、斜撑杆、拉条或绳索等；不得在高处的墙顶、独 梁或其模板上行走。 （23）模板施工中应设专人负责安全检查，发现问题应报告有关人员处理。当遇 险情时，应立即停工和采取应急措施；待修复或排除险情后，方可继续施工。 （24）当遇大雨、大雾、沙尘、大雪或6级以上大风等恶劣天气时，应停止露天 高处作业。5级及以上风力时，应停止高空吊运作业。雨、雪停止后，应及时清除模 板和地面上的积水及冰雪。 （25）模板安装高度在2m及以上时，应符合国家现行标准《建筑施工高处作业 安全技术规范》JGJ80的有关规定。 （26）模板工程加工制作产生的锯沫和刨花应采用密目安全网覆盖并按要求配置 灭火器。 34安义门窗特色产业小镇项目邻里中心斜柱施工方案 6施工管理及作业人员配备和分工 6.1 项目管理层职责分工 序号 姓名 职称 项目职务 岗位职责 全面负责邻里中心高支模搭设管理工作和人员调配，并 1 黄小亮 工程师 项目经理 监督进行正常的管理程序，参加高支模验收。 全面负责施工现场生产管理工作，安排搭设顺序控制搭 2 李志明 工程师 生产经理 设时间以及拆除时间，对材料堆放场地进行合理规划。 全面负责工程的技术管理工作，进行高支模安全技术验 3 魏伟松 工程师 技术负责人 算，以及方案交底，参加高支模验收，进行技术复核。 负责施工过程中的安全与文明施工管理，进行现场搭设 4 张勇 工程师 安全总监 安全交底，进行日常安全管理，参加高支模验收 负责按照钢管规范，严格进行模板、支撑体系材料的进 5 熊佳杰 工程师 物资负责人 场验收以及收料、发料工作，按照规划合理堆放材料。 负责对各高支模架进行沉降观测，以及垂直度检测，在 6 石泽云 工程师 测量员 浇筑过程中进行测量监控。 负责检查模板支设质量，并履行对监理的各项报验工 7 朱文渊 工程师 质检员 作，对进场材料进行质量抽查，参加高支模验收。 负责邻里中心的结构施工。负责对工人的二次技术交 8 王武略 工程师 工长 底，对高支模搭设过程进行实际安全质量管理。参加高 支模验收 6.2 劳务管理层职责分工 序号 姓名 工作年限 项目职务 岗位职责 负责各工种的全面管理工作，落实总包单位 1 张国权 15年 劳务分包项目 的技术交底，做到工程生产有计划，质量控 经理 制措施落实到位。参加项目内部危大工程验 收 负责各工种的安全管理工作，落实总包单位 2 张国平 20年 劳务分包安全 的安全技术交底，落实各项施工过程中的安 员 全与文明施工管理。参加项目内部危大工程 验收 6.3 工人数量及分工 序号 姓名 工作年限 项目职务 岗位要求 1个木工班，每班15人，大工不少于5人，工作 1 李红 15年 班组长 经验不少于20年。 1个架工班，每班20人，大工不少于10人，工作 2 龙潭秋 10年 班组长 经验不少于10年。 1个泥工班，每班10人，大工不少于6人，工作 3 楮鹏飞 10 班组长 经验不少于10年。 35安义门窗特色产业小镇项目邻里中心斜柱施工方案 7验收要求 7.1 验收标准 1、详见第二章各项验收规范 2、方案附图以及方案叙述的搭设方式 7.2 验收程序 7.2.1项目内部验收程序 1、支模架搭设完成后又班组进行自检，自检人员为劳务项目经理、安全负责人 2、班组自检完成报现场工长、质检员进行项目自检。 3、项目自检完成后报项目经理、项目总工、安全总监进行高支模安全专项检查。 每次检查提出的问题，现场工长和质检员进行现场督导整改，并又工长上报复查。 7.2.2监理报验程序 1、项目高支模安全专项检查，并全部整改完成后，报总监、土建专监进行检查。 2、检查合格后报业主进行安全专项检查。 7.3 验收内容 7.3.1材料进场的检查与验收 材料进场的检查与验收表 项目 要求 抽检数量 检查方法 营业执照、资质证明、生产许可证、产品合格 技术资料 / 检查资料 证、质量检测报告、相关合同要件。 钢管表面应平直光滑，不得有裂缝、结疤、分 层、错位、硬弯、毛刺、压痕、深的划道及严 钢管 重锈蚀等缺陷，严禁打孔； 全数 目测 钢管外壁使用前必须涂刷防锈漆，钢管内壁宜 涂刷防锈漆。 钢管外径 轮扣钢管外径48.3mm，允许偏差±0.5mm；壁 游标卡尺测 3％ 及壁厚 厚3.6mm，允许偏差±0.36mm。 量 不允许有裂缝、变形、滑丝的螺栓存在；扣件 与钢管接触部位不应有氧化皮；活动部位应能 扣件 全数 目测 灵活转动，旋转扣件两旋转面间隙应小于 1mm；扣件表面应进行防锈处理。 可调托撑受压承载力设计值不应小于40kN。应 游标卡尺、 可调托撑 由产品质量合格证、质量检验报告。可调托撑 3％ 钢板尺测量 螺杆外径不得小于36mm，可调拖成螺杆与螺 36安义门窗特色产业小镇项目邻里中心斜柱施工方案 母旋合长度不得少于5扣，螺母厚度不小于 30mm。插入立杆内的长度不得小于150mm。 支托板厚不小于5mm，变形不大于1mm。 木脚手板的宽度不宜小于200mm，厚度不应小 脚手板 3％ 钢板尺测量 于50mm；板厚允许偏差-2mm。 安全网绳不得损坏和腐朽，平支安全网宜使用 安全网 锦纶安全网；密目式阻燃安全网除满足网目要 全数 目测 求外，其锁扣间距应控制在300mm以内。 1、支撑两端的标高差：不大于50mm； 2、支撑挠曲度：不大于支撑长度的1/1000； 钢板尺、水 钢支撑钢管 3、支撑水平轴线偏差：不大于50mm； 全数 准仪 4、支撑中心标高及同层支撑顶面的标高差： ±50mm。 7.3.2支撑架搭设的检查与验收 1、模板支架保证项目的检查评定应符合下列规定 （1）施工方案应按规定组织专家论证，经论证合格后才能实施。 （2）支架稳定 1）立杆伸出顶层水平杆中心线至支撑点的长度应符合规范要求，搭设时是否按 照施工方案实施； 2）浇筑混凝土时对架体基础沉降、架体变形进行监控，基础沉降、架体变形应 在规定允许范围内。 2、模板支架搭设过程及使用前的检查与验收 模板支架及支撑结构使用前的检查与验收表 允许偏差 序号 项目 技术要求 检验方法 备注 （mm） 不晃动、滑 1 基础及楼面 底座 / 观察 动 2 斜杆紧固度 紧固 / 观察 用经纬仪或吊线和 3 立杆垂直度 1/200 ≤3‰ 卷尺 4 相邻水平杆的高差 5mm / 钢尺 按规范要求 5 斜杆、剪刀撑 / 钢尺 设置 6 贝雷梁水平度 水平度 ±3mm 水平仪 3、螺栓拧紧扭力矩的检查与验收 螺栓拧紧扭力矩的检查与验收表 安装扣件数量 抽检数量 扭力矩值范围 检验方法 允许的不合格数 （个） （个） 37安义门窗特色产业小镇项目邻里中心斜柱施工方案 51～90 5 0 91～150 8 1 151～280 13 1 随机抽取、力矩 40～65N·m 扳手测扭力矩 281～500 20 2 501～1200 32 3 1201～3200 50 5 7.3.3模板施工的检查与验收 现浇结构模板安装的允许偏差及检查方法如下表： 模板安装的允许偏差及检查方法表 项 目 允许偏差 (mm) 检查方法 轴线位置 5 钢尺检查 底模上表面标高 ±5 水准仪或拉线、 钢尺检查 基础 ±10 钢尺检查 截面内部尺寸 柱、墙、梁 +4，-5 钢尺检查 全高不大于5m 6 经纬仪或吊线、钢尺检查 层高垂直度 全高大于5m 8 经纬仪或吊线、钢尺检查 相邻两板表面高低差 2 钢尺检查 表面平整度 5 2m靠尺和塞尺检查 7.4 验收人员 1、项目部 项目负责人（黄小亮）、项目技术负责人（魏伟松）、 2、劳务分包 分包项目负责人（张国权）、技术负责人（刘本富）、专职安全员（张国旗） 3、监理单位 监理单位项目总监理工程师（朱）土建专业监理工程师（全乐乐）； 4、勘察设计单位 地质勘察项目负责人（夏传宝）、设计项目驻场代表（熊金勇） 38安义门窗特色产业小镇项目邻里中心斜柱施工方案 8应急处置措施 本预案适用于外架安装、使用和拆除发生吊物坠落、触电等事故的救援处理；大 风等到自然灾害的处理措施；施工安全事故和火灾等事故的救援处理。 8.1 应急组织机构 本着“安全第一，预防为主,综合治理”的方针，项目部建立安全应急预案领导 小组，全面处置各类安全突发事件工作。 图9-1-1应急组织机构图 8.2 各组职责 序号 姓名 职称 项目职务 联系方式 1 黄小亮 组长 项目经理 13336998909 2 李志明 副组长 生产经理 18000712911 3 魏伟松 副组长 技术总工 15679145856 4 张勇 副组长 安全总监 13564046417 5 熊佳杰 副组长 物资负责人 15068838593 6 关成 副组长 商务经理 13548656447 7 刘郭明 副组长 机电经理 18146680933 9 部门成员 组员 组长职责：全面负责项目部应急救援责任制的组织和落实工作，为应急准备及响 应的培训工作提供必要的资源。事发后第一时间组织应急求援工作，并对应急救援工 39安义门窗特色产业小镇项目邻里中心斜柱施工方案 作全面负责。 副组长职责：评估事故的规模和发展态势，建立应急步骤，确保员工的安全和减 少设施和财产损失；如有必要，在救援服务机构来之前直接参与救护活动；安排寻找 受伤者及安排非重要人员撤离到集中地带；设立与应急中心的通讯联络，为应急服务 机构提供建议和信息。 应急小组 职责 （1）接警的第一时间内准确、迅速的向项目部应急救援组发出事故通知，并及时将指 挥中心的各种指令准确传达到相关部位。 通讯组 （2）负责在关键部位引导公共组织顺利到达现场。 （3）协助公司级应急救援通讯组工作。 （1）迅速对事故现场周围建立警戒区域，为应急救援工作的物资运输、人群疏散、救 援队伍提供交通畅通。 （2）防止无关人员进入事故现场发生不必要的伤亡或进行违法活动。 警戒组 （3）负责项目部应急救援的警戒与治安。 （4）协助发出警报、现场紧急疏散、人员清点、传达紧急信息、执行指挥机构的通 告、协助事故调查。 （5）协助公司级应急救援的警戒与治安。 （1）尽快控制事故的发展，防止事故的蔓延和进一步扩大。 （2）迅速抢救伤员及珍贵财物、资料。 （3）根据现场的实际情况做出准确判断，不得冒险作业，为公共急救组织到达现场开 现场组 展急救工作做好充分准备。 （4）负责项目部级应急救援的消防和抢险。 （5）协助公司级应急救援的消防和抢险。 （1）组织受伤人员的现场急救。 （2）根据受伤的情况合理安排转送医院进行治疗。 救护组 （3）准备必要的急救器材及药品。 （4）负责项目经理部级应急救援的医疗与卫生工作。 （5）协助公司级应急救援的医疗与卫生职能。 （1）负责应急物资的准备和管理。 后勤组 （2）负责及时供应所需的设备、材料、用品等，参加设备安全事故的调查处理。 （1）主要负责事故调查、分析、处理。 善后组 （2）协调相关单位积极处理事故，将事故影响降到最低。 （1）具体按照抢险应急救援方案实施救援工作。 分包抢险 （2）全力搜寻受害者并转移至安全地带； 队伍 （3）在进行抢险抢修或救援时，妥善采取措施，避免次生二次伤害； 8.3 安全应急救援联系电话 火警电话：119匪警电话：110 急救中心：120交通事故：122 8.4 应急准备措施 1、落实各级应急准备组织机构及其责任制 40安义门窗特色产业小镇项目邻里中心斜柱施工方案 项目经理部应明确职责，实行责任制，做好各项措施的落实工作。各项外协施工 单位必须编制承包施工范围内的应急救援预案。 2、培训 项目安全生产监督管理部门监督、指导项目经理部管理人员及应急人员进行应急 救援预案、有关安全相关知识的学习。 各外协施工单位由项目经理和安全员组织，对项目施工操作人员进行培训工作， 培训内容包括项目应急预案、安全常识及实际操作等。 8.5应急准备措施要点 10严格按照公司《安全生产与文明施工实施细则》的要求，进行安全防护、安 全验收及安全检查工作，避免或减少高处坠落事故带来的伤害。 现场人员应严格按要求配备和使用个人防护用品，避免或减少意外伤害的发生。 进入施工现场必须戴安全帽。 通讯组的手机电话应24小时开通，随时保证信息畅通。 8.6 应急响应措施 在高处坠落事故中出现人员伤害时，发现人员应立即通知通讯组，并及时通知领 导小组组长，领导小组组长往上级上报事故。项目紧急事务联络员根据情况决定是否 拨打120、999、110等求救电话，条件允许可直接送往就近医院；在送往医院前项目 应组织进行相应的现场急救，为伤员争取抢救机会，挽救生命。 严重创伤伤员的现场急救和转送： 1、迅速使伤员脱离危险场地，将其转移到安全地带。 2、保持呼吸道通畅。发现窒息者，应及时解除其呼吸道梗阻和呼吸机能障碍， 可解开伤员衣领，清除其口、鼻、咽、喉部的异物，采取半卧位（脊柱损伤者除外）； 根据情况，可请有经验人员为其做人工呼吸。 3、有效止血，防治休克。大出血可引起失血性休克，甚至死亡，必须立即有效 止血，可根据不同伤情应用指压法、填塞或止血带等方法；对没有消化道损伤的清醒 伤员可给予含盐饮料，少量多次引用。 4、包扎伤口。即时包扎伤口可避免在运送途中伤口暴露，增加感染机会。稍加 41安义门窗特色产业小镇项目邻里中心斜柱施工方案 压力的包扎，一般的出血可以制止，遇有肠脱出、脑膨出等内脏脱出，应进行保护性 包扎（如伤口扣上碗、盆等物后再加压包扎），避免干燥或受压；包扎物品应用急救 包内的灭菌纱布，或清洁的毛巾、衣服、布类等。 5、保存好断离的器官或组织。若有断肢、断指（趾）、较大块的皮肤或组织， 应用尽量干净的干布（最好为灭菌敷料）包裹，装入塑料袋内，再将塑料袋置于冰水 中，随伤员一起转送。 6、预防感染并止痛。如果施工工地比较偏远，运送时间较长，可以给伤员用抗 生素和止痛剂，以预防感染，减轻痛苦。 脊柱损伤的现场急救： 1、应用硬质担架或木板、门板搬运。 2、先使伤员四肢伸直，担架放在伤员一侧，两至三人扶伤员躯干，使其成一整 体滚动，移至担架上，注意不要使躯干扭转；禁用搂抱或一人抬头、一人抬足的方法， 以免增加脊柱的弯曲，加重椎骨和脊髓的损伤。 3、对颈椎损伤的伤员，要有专人托扶头部，沿纵轴向上略加牵引，使头、颈随 躯干一同移动，或由伤员自己双手托住头部，缓慢搬移；严禁随便强行搬动头部，伤 员躺到担架上后，用沙袋或折好的衣服放在颈的两侧加以固定。 触电事故：发现事故现场发生触电事故，首先切断事故电源、对伤员进行抢救 （人工呼吸或心脏挤压法），保护现场，同时拨打急救中心电话并疏散现场围观人群， 派人去路口迎接急救车辆，伤员送往医院途中抢救工作不能停止。 42安义门窗特色产业小镇项目邻里中心斜柱施工方案 8.7 应急预案管理流程 事故发生 接警 报警 信息反馈 警情判断 Y 响应级别 N 中心人员到位 信息网络开通 应急启动 人员救助 应急资源调配 工程抢险 现场指挥到位 警戒与交通管制 医疗救护 扩大应急 救援行动 人群疏散 环境保护 现场监测 申请救援 N 事态控制 专家支持 现场清理 解决警戒 应急恢复 善后处理 事故调查 应急结束（关闭） 总结评审 图9-7-1应急预案管理流程图 8.8 应急医疗路线 线路 目的地 线路 电话号码 线路一 安义县人民医院 事故现场→东阳大道→迎宾大道 0791-83416308 线路二 安义县协和医院 事故现场→东阳大道→迎宾大道→文峰路 0791-83417878 8.9 应急物资准备 1、为保证发生突发性事故时，救援工作能顺利展开，在施工现场应准备好常用 43安义门窗特色产业小镇项目邻里中心斜柱施工方案 的应急救援装备及药品等。 2、应急救援药品包括：外用药品：双氧水、雷佛奴尔水、红药水、碘酒、消毒 的棉签、药棉、凉油或驱风油、三角巾、急救包。口服药：人丹、十滴水、保济丸或 藿香正气丸、一般退烧药品。 3、应急救援装备见下表： 表9-9-1应急救援物资准备表 序号 器材设备名称 用途 数量 单位 备注 1 安全帽 个人防护 20 顶 / 2 安全带 个人防护 20 条 / 3 监测仪器 应急监测 2 台 / 4 交通车辆 应急运输 2 辆 / 5 灭火器 应急救火 20 个 / 6 急救药箱 应急救护 2 个 / 7 担架 转运伤员 2 个 / 8 木方、脚手板 临时支护 / / 9 手电筒 应急照明 10 个 / 10 铁锹 应急救援 10 把 / 44安义门窗特色产业小镇项目邻里中心斜柱施工方案 9季节性及绿色施工措施 9.1 季节性施工措施 根据工程地处的实际位置，考虑天气的影响，应注意如下事项： 1、大雨天气严禁搭设或拆除架体施工，且严禁工人攀爬架体，避免因钢管湿滑 发生坠落事故。 2、所有未使用的密目网等材料应及时放置在仓库内，严禁随意堆放在室外，避 免雨水长期浸泡而影响其强度、耐久性等性能。 3、所有密目网、大眼网等材料必须送检合格，其阻燃性能必须符合规范要求。 其中密目网的阴燃和续燃时间不得大于4秒，安全网的阴燃和续燃时间不得超过5秒。 4、密目网应采用扎丝满扣绑扎，且应绑扎牢固，防止大风条件下，密目网掉落。 5、当遭遇台风天气时，应将密目网临时拆除，减少架体受荷面积，同时，应进 行台风加固措施，所有结构柱所在位置，按照逐步设置抱柱原则将架体进行连续抱柱 设置。 6、台风等不利天气过后，应对架体进行全面安全检查并整改，检查合格后方可 再次投入使用。 7、高温天气下，严禁工人在11:00~15:00时间段进行架体搭设或拆除施工，避免 高温中暑。 8、高温天气下，严禁在架体附近进行焊接等明火作业施工。 9.2 绿色施工措施 进行本方案施工时，应注意如下绿色施工措施。 1、钢管材料长度应进行合理配置，避免切割钢管。 2、地锚钢筋下料长度以及型钢切割长度应合理规划，尽量减少钢筋废弃率和型 钢废弃率。 3、所有钢管、密目网、型钢等材料在未使用前应合理堆放，尽量放置在室内等 干燥环境中，如钢管、型钢无法入室时，堆放场地应采用木方垫隔，放置长期泡水。 4、扎丝、扣件等小型构件应采用工具袋，并对工人进行交底，严禁随意丢弃， 避免材料损失。 45安义门窗特色产业小镇项目邻里中心斜柱施工方案 10文明施工、消防环保措施 11.1 文明施工管理措施 1、安全警示标志牌 所有施工和生产现场必须按照施工规范标准和规定等的要求，在重要部位设置齐 全的安全文明生产标志、标牌等标识。 安全文明标志牌须由安全色、几何图形和图形符号组成，要能表达特定的安全信 息。 如安全文明标志在使用中，要用其他补充文字说明时要与安全文明标志平行悬挂 一处，让操作人员明确其含义。 2、现场围挡 搭、拆模板时必须进行围挡并派专人看守。 3、场容场貌 进入现场一切材料必须按施工现场平面布置图指定位置一次性放置到位，各类材 料分类码放，按贯标要求挂牌，控制高度符合要求，保持现场材料整齐统一。 建筑物内外的零散料及时清理，施工及生活垃圾要分开堆放，及时外运，做到活 完场清。 通道等处严禁堆放材料和其他物品，进场的成品采取相应的保护措施。 施工区、办公区和生活区域分隔开，对施工现场内进行绿化布置。建立严格的管 理责任制，划分责任区，设置明显的标志牌，分片包干，责任到人。 4、材料堆放 建筑物内外存放的各种物资要分类别、规格按施工平面布置图码放整齐，符合其 具体要求。 构件、半成品、模板、块料必须指定地点分类存放整齐，堆放平稳。 现场工人操作做到活完料净脚下清。 现场施工垃圾集中堆放，及时分拣、回收、清运。施工作业面建筑垃圾及时清理。 现场余料、包装容器及时回收，堆放整齐。 5、现场防火 46安义门窗特色产业小镇项目邻里中心斜柱施工方案 不准在宿舍、办公室内私自用电炉、电炒煲、电热杯、煤油炉等，不准私自乱拉 乱接电灯，不准在宿舍、办公室内使用60瓦以上的灯泡。 加强消防器材的管理，维修和保养，经常保持完整好用。钢、木加工厂及其他场 合要配备适当数量的在使用期内的灭火器并教会进场工人正确使用。 严禁工人携带易燃、易爆物品进入施工现场。 6、垃圾清运 在生活区修建卫生的公共厕所，厕所的污水必须经化粪池处理才允许排入公共下 水道。 建立健全卫生责任制。 提供给工人饮用水必须从当地的卫生饮用水源接到。 施工现场设公共浴室、浴室必须是淋浴。 生活垃圾集中堆放于垃圾池，并且定期清运出去。 整个生活区的公共卫生设专人负责，以保持生活区经常清洁、干净。 7、宣传教育 （1）认真学习和贯彻国家、地方环境法律法规和本公司环境方针、目标、指标 及相关文件要求，达到并超过"文明安全工地"的要求。 （2）积极全面地开展环保工作，建立项目部环境管理体系，成立环保领导小组， 予以运行控制，定期或不定期监测监控。 （3）加强环保宣传工作，提高全员环境意识。 （4）现场采取图片、表扬、评优、奖励等多种形式进行环保宣传，并将环保知 识的普及工作落实到每位施工人员身上。 （5）对上岗的施工人员实行环保达标上岗制度，做到凡是上岗人员均通过环保 考试。 （6）现场建立环保义务监督岗制度，保证及时反馈信息，对环保做得不周之处 及时提出整改方案，积极改进并完善环保措施。 （7）根据现场实际情况组织有关技术人员进行环保革新发明，并注意及时宣传 推广。 （8）每月三次进行环保噪声检查，发现问题及时解决。 （1）实行奖罚、曝光制度，定期奖励。 47安义门窗特色产业小镇项目邻里中心斜柱施工方案 （2）严格按照施工组织设计中环保措施开展环保工作，其针对性和可操作性要 强。 8、夜间施工 （1）无特殊情况，夜间施工必须在22：00前结束。 （2）项目部根据施工进度安排无法避免在夜间施工的，施工超过22：00应提前 向有关部门申领《夜间建设项目施工许可证》及夜间施工《通告》。 （3）各班组考虑工期、工程质量等因素，估计当天22：00不能停止作业的班组， 班组长应提前向队部相关管理人员做好有关工作。及时上报项目部经理室审批，经项 目部审批后方可进行夜间施工。申请书内容包括：作业部位、作业人数、照明安排、 申请作业时间、值班负责人安排、安全技术交底情况等。 （4）夜间施工必须遵照国家及南昌市安全生产管理条例，严禁盲目施工，不准 安排由老体弱、带病、疲劳及一切不适合夜间作业的工人进行施工。 （5）对于工期不紧的工序，尽量不安排夜间施工。 （6）对于工期较紧的工序及不能中途停止施工的工序，需对施工作业人员进行 日、夜班分班，并适当缩短夜间作业班组的作业时间，安排夜间作业人员适当的休息 时间，并提供夜餐，减轻夜间作业人员的劳动强度。 （7）根据现场情况，夜间施工尽量安排噪音小的工作，夜间施工人员不得饮酒， 不得大声喧哗，现场不使用高噪音设备，降低噪声污染避免扰民，避免影响邻近居民 休息。当因工程需要连续施工时，应提前征得居民的谅解。 （8）夜间施工时，应保证有足够的照明设施，必须保证施工范围内无照明死角； 能满足夜间施工需要，并准备备用电源。尽可能减少、降低夜间搬运材料的噪声，以 最大程度的减少对周围居民的影响。 （9）施工现场设置明显的交通标志、安全标牌、护栏、警戒灯等标志。保证行 人、施工机械和施工人员的施工安全。 （10）在人员安排上，夜间施工人员白天必须保证睡眠，不得连续作业。 （11）项目经理部各部门建立夜间施工领导值班和交接班制度，加强夜间施工管 理与调度。在项目经理部设置夜间值班室；在施工现场安排现场值班人员。 48安义门窗特色产业小镇项目邻里中心斜柱施工方案 11.2 施工现场环保工作措施 1、环境管理体系有效运转，各单位环保员切实做好本职工作，随时进行信息反 馈，每月召开例会，由专职环保员总结信息，集体解决落实，保证环境管理体系有效 运行，持续改进。 2、为防止大气污染，施工现场采取如下具体措施： 现场严禁烧杂物。 3、为防止施工粉尘污染，现场采取如下具体措施： （1）、工程施工现场采用砖砌围墙进行现场围挡，并保证高度在2.5m以上。 对进出现场的车辆，进行严格的清扫，做好防遗撒工作。在土方开挖运输期间， 设专人负责清扫车轮，并拍实车上土，对松散易飞扬物采取遮盖。 （2）、临时施工道路进行路面硬化，在干燥多风季节定时洒水。结构施工中的 施工垃圾采用容器吊运至封闭垃圾站，并及时清运。运输车不得超量运载，运载工程 土方最高点不超过车辆槽帮上沿50cm，边缘低于车辆槽帮上沿10cm，装载建筑渣土 或其他散装材料不得超过槽帮上沿。定期对施工作业人员进行文明施工的教育，对施 工生产有关管理人员定期进行文明施工现场对噪声控制要求的考核。 （3）、为防止水污染，现场采取如下具体措施： 施工现场道路平整，做到不积水。对现场油料集中保管，油料库做好防渗、污、 跑、冒、滴、漏处理。搅拌机和运输车辆冲洗污水、地泵污水等须设二级沉淀池后， 排入市政污水管线。现场内职工食堂污水经过滤、沉淀、隔油后排入污水管线。 （4）、做好施工现场环境保护的监督检查工作，每月初、月中和月末对环境各 项工作进行一次检查，对存在的问题及时解决，并做好文字记录和存档工作。 49安义门窗特色产业小镇项目邻里中心斜柱施工方案 12计算书 12.1 1200*1200 柱模板（设置对拉螺栓）计算书 计算依据： 1、《建筑施工模板安全技术规范》JGJ162-2008 2、《混凝土结构设计规范》GB50010-2010 3、《建筑结构荷载规范》GB 50009-2012 4、《钢结构设计标准》GB 50017-2017 一、工程属性 新浇混凝土柱名称 A楼3层KZ11 新浇混凝土柱长边边长(mm) 1200 新浇混凝土柱的计算高度(mm) 6000 新浇混凝土柱短边边长(mm) 1200 二、荷载组合 《建筑施工模板 侧压力计算依据规范 安全技术规范》 混凝土重力密度γc(kN/m3) 24 JGJ162-2008 新浇混凝土初凝时间t0(h) 2 外加剂影响修正系数β1 1 混凝土坍落度影响修正系数β2 1.15 混凝土浇筑速度V(m/h) 2.5 混凝土侧压力计算位置处至新浇混凝土顶面总高 6 度H(m) min{0.22γct0β1β2v1/2，γcH}＝ 新浇混凝土对模板的侧压力标准值G4k(kN/m2) min{0.22×24×2×1×1.15×2.51/2，24×6}＝ min{19.201，144}＝19.201kN/m2 倾倒混凝土时对垂直面模板荷载标准值 2 Q3k(kN/m2) 新浇混凝土对模板的侧压力标准值G4k＝min[0.22γct0β1β2v1/2，γcH]＝min[0. 22×24×2×1×1.15×2.51/2，24×6]＝min[19.2，144]＝19.2kN/m2 承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0. 9max[1.2×19.201+1.4×2，1.35×19.201+1.4×0.7×2]＝0.9max[25.841，27.881]＝0.9×27.881 ＝25.093kN/m2 正常使用极限状态设计值S正＝G4k＝19.201 kN/m2 三、面板验算 面板类型 覆面木胶合板 面板厚度(mm) 18 面板抗弯强度设计值[f](N/mm2) 14.742 面板弹性模量E(N/mm2) 8925 柱长边小梁根数 4 柱短边小梁根数 4 50安义门窗特色产业小镇项目邻里中心斜柱施工方案 柱箍间距l1(mm) 600 模板设计平面图 1、强度验算 最不利受力状态如下图，按三等跨连续梁验算 51安义门窗特色产业小镇项目邻里中心斜柱施工方案 静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.6×19.201＝13.998kN/m 活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.6×2＝1.058kN/m Mmax＝-0.1q1l2-0.117q2l2＝-0.1×13.998×0.42-0.117×1.058×0.42＝-0.244kN·m σ＝Mmax/W＝0.244×106/(1/6×600×182)＝7.524N/mm2≤[f]＝14.742N/mm2 满足要求！ 2、挠度验算 作用线荷载q＝bS正＝0.6×19.201＝11.521kN/m ν＝0.677ql4/(100EI)＝0.677×11.521×4004/(100×8925×(1/12×600×183))＝0. 767mm≤[ν]＝l/400＝400/400＝1mm 满足要求！ 四、小梁验算 小梁类型 矩形木楞 小梁截面类型(mm) 50×100 小梁截面惯性矩I(cm4) 416.667 小梁截面抵抗矩W(cm3) 83.333 小梁抗弯强度设计值[f](N/mm2) 15 小梁弹性模量E(N/mm2) 9000 小梁抗剪强度设计值[τ](N/mm2) 1.35 最低处柱箍离楼面距离(mm) 300 1、强度验算 小梁上作用线荷载q＝bS承＝0.4×25.093＝10.037 kN/m 52安义门窗特色产业小镇项目邻里中心斜柱施工方案 小梁弯矩图(kN·m) Mmax＝0.452kN·m σ＝Mmax/W＝0.452×106/83.333×103＝5.42N/mm2≤[f]＝15N/mm2 满足要求！ 2、抗剪验算 小梁剪力图(kN·m) 53安义门窗特色产业小镇项目邻里中心斜柱施工方案 Vmax＝3.329kN τmax=3Vmax/(2bh0)=3×3.329×1000/(2×50×100)＝0.999N/mm2≤[τ]=1.35N/mm2 满足要求！ 3、挠度验算 小梁上作用线荷载q＝bS正＝0.4×19.201＝7.68 kN/m 小梁变形图(mm) ν＝0.367mm≤[ν]＝1.5mm 满足要求！ 4、支座反力计算 承载能力极限状态 Rmax=6.34 正常使用极限状态 Rmax=4.851 五、柱箍验算 柱箍类型 钢管 柱箍合并根数 2 柱箍材质规格(mm) Φ48×2.8 柱箍截面惯性矩I(cm4) 10.19 柱箍截面抵抗矩W(cm3) 4.25 柱箍抗弯强度设计值[f](N/mm2) 205 柱箍弹性模量E(N/mm2) 206000 柱箍截面面积A(cm2) 3.98 54安义门窗特色产业小镇项目邻里中心斜柱施工方案 模板设计立面图 1、柱箍强度验算 连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。 长边柱箍： 取小梁计算中b=1200/(4-1)=400mm=0.4m代入小梁计算中得到： 承载能力极限状态 Rmax＝6.34kN P=Rmax/2=3.17kN 正常使用极限状态： R’max＝4.851kN P’=R’max/2=2.426kN 长边柱箍计算简图 55安义门窗特色产业小镇项目邻里中心斜柱施工方案 长边柱箍弯矩图(kN·m) 长边柱箍剪力图(kN) M1＝0.506kN·m，N1＝6.602kN 短边柱箍： 取小梁计算中b=1200/(4-1)=400mm=0.4m代入小梁计算中得到： 承载能力极限状态 Rmax＝6.34kN P=Rmax/2=3.17kN 正常使用极限状态： R’max＝4.851kN P’=R’max/2=2.426kN 56安义门窗特色产业小镇项目邻里中心斜柱施工方案 短边柱箍计算简图 短边柱箍弯矩图(kN·m) 短边柱箍剪力图(kN) M2＝0.506kN·m，N2＝6.602kN N/A+M/Wn＝6.602×103/398+0.506×106/(4.25×103)＝135.664N/mm2≤[f]＝ 205N/mm2 满足要求！ 57安义门窗特色产业小镇项目邻里中心斜柱施工方案 2、柱箍挠度验算 长边柱箍计算简图 长边柱箍变形图(mm) 短边柱箍计算简图 58安义门窗特色产业小镇项目邻里中心斜柱施工方案 短边柱箍变形图(mm) ν1＝0.379mm≤[ν]＝l/400＝1.855mm ν2＝0.379mm≤[ν]＝l/400＝1.855mm 满足要求！ 六、对拉螺栓验算 对拉螺栓型号 M14 轴向拉力设计值Ntb(kN) 17.8 扣件类型 碟形26型 扣件容许荷载(kN) 26 N＝6.602×2=13.205kN≤Ntb＝17.8kN 满足要求！ N＝6.602×2=13.205kN≤26kN 满足要求！ 12.2 700*2000 梁底支撑计算书 计算依据： 1、《建筑施工临时支撑结构技术规范》JGJ300-2013 2、《建筑施工模板安全技术规范》JGJ162-2008 3、《混凝土结构设计规范》GB 50010-2010 4、《建筑结构荷载规范》GB 50009-2012 5、《钢结构设计标准》GB 50017-2017 1、工程属性 新浇混凝土梁名称 KL1 混凝土梁截面尺寸(mm×mm) 700×2000 模板支架高度H(m) 9.6 模板支架横向长度B(m) 12 模板支架纵向长度L(m) 57 59安义门窗特色产业小镇项目邻里中心斜柱施工方案 2、荷载设计 面板 0.1 模板及其支架自重标准值 面板及小梁 0.3 G1k(kN/m2) 楼板模板 0.5 新浇筑混凝土自重标准值 24 G2k(kN/m3) 混凝土梁钢筋自重标准值 1.5 G3k(kN/m3) 施工荷载标准值Q1k(kN/m2) 2.5 基本风压 风荷载标准值ωk(kN/m2) 0.3 非自定义:0.39 ω0(kN/m2) 地基粗糙程度 B类(城市郊区) 模板支架顶部距 4.5 地面高度(m) 风压高度变化系 1 数μz 风荷载体型系数 1.3 μs 3、模板体系设计 新浇混凝土梁支撑方式 梁侧无板，梁底小梁平行梁跨方向 梁跨度方向立杆间距la(mm) 600 梁两侧立杆横向间距lb(mm) 900 步距h(mm) 1800 混凝土梁距梁两侧立杆中的位置 居中 梁左侧立杆距梁中心线距离(mm) 450 梁底增加立杆根数 2 梁底增加立杆布置方式 按梁两侧立杆间距均分 梁底增加立杆依次距梁左侧立杆距离(mm) 300,600 梁底支撑小梁最大悬挑长度(mm) 0 梁底支撑小梁根数 6 梁底支撑小梁间距 140 每纵距内附加梁底支撑主梁根数 1 设计简图如下： 60安义门窗特色产业小镇项目邻里中心斜柱施工方案 平面图 立面图 61安义门窗特色产业小镇项目邻里中心斜柱施工方案 4、面板验算 面板类型 覆面木胶合板 面板厚度t(mm) 18 面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5 面板弹性模量E(N/mm2) 5400 取单位宽度b=1000mm，按四等跨连续梁计算： W＝bh2/6=1000×18×18/6＝54000mm3，I＝bh3/12=1000×18×18×18/12＝ 486000mm4 q1＝max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1. 4ψcQ1k]×b=max[1.2×(0.1+(24+1.5)×2)+1.4×2.5，1.35×(0.1+(24+1.5)×2)+1.4×0.9×2.5]×1＝ 72.135kN/m q1静＝1.35×[G1k+(G2k+G3k)×h]×b＝1.35×[0.1+(24+1.5)×2]×1＝68.985kN/m q1活＝1.4×0.9×Q1k×b＝1.4×0.9×2.5×1＝3.15kN/m q2＝[1×(G1k+(G2k+G3k)×h)+1×Q1k]×b＝[1×(0.1+(24+1.5)×2)+1×2.5]×1＝53.6kN/m 计算简图如下： （1）强度验算 M ＝0.107q L2+0.121q L2＝0.107×68.985×0.142+0.121×3.15×0.142＝0.152kN·m max 1静 1活 σ＝M /W＝0.152×106/54000＝2.818N/mm2≤[f]＝15N/mm2 max 满足要求！ （2）挠度验算 ν ＝0.632q L4/(100EI)=0.632×53.6×1404/(100×5400×486000)＝0.05mm≤[ν]＝ max 2 min[L/150，10]＝min[140/150，10]＝0.933mm 满足要求！ 62安义门窗特色产业小镇项目邻里中心斜柱施工方案 （3）支座反力计算 设计值(承载能力极限状态) R =R =0.393q L+0.446q L=0.393×68.985×0.14+0.446×3.15×0.14＝3.992kN 1 5 1静 1活 R =R =1.143q L+1.223q L=1.143×68.985×0.14+1.223×3.15×0.14＝11.578kN 2 4 1静 1活 R =0.928q L+1.142q L=0.928×68.985×0.14+1.142×3.15×0.14＝9.466kN 3 1静 1活 标准值(正常使用极限状态) R '=R '=0.393q L=0.393×53.6×0.14＝2.949kN 1 5 2 R '=R '=1.143q L=1.143×53.6×0.14＝8.577kN 2 4 2 R '=0.928q L=0.928×53.6×0.14＝6.964kN 3 2 5、小梁验算 小梁类型 方木 小梁截面类型(mm) 50×70 小梁抗弯强度设计值[f](N/mm2) 11.44 小梁抗剪强度设计值[τ](N/mm2) 1.232 小梁截面抵抗矩W(cm3) 40.833 小梁弹性模量E(N/mm2) 7040 小梁截面惯性矩I(cm4) 142.917 小梁计算方式 二等跨连续梁 承载能力极限状态： 梁底面板传递给左边小梁线荷载：q ＝R /b=3.992/1＝3.992kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q ＝Max[R ,R ,R ]/b=Max[11.578,9.466,11. 1中 2 3 4 578]/1=11.578kN/m 梁底面板传递给右边小梁线荷载：q ＝R /b=3.992/1＝3.992kN/m 1右 5 小梁自重：q ＝1.35×(0.3-0.1)×0.7/5 =0.038kN/m 2 梁左侧模板传递给左边小梁荷载q ＝1.35×0.5×2=1.35kN/m 3左 梁右侧模板传递给右边小梁荷载q ＝1.35×0.5×2=1.35kN/m 3右 左侧小梁荷载q ＝q +q +q =3.992+0.038+1.35=5.38kN/m 左 1左 2 3左 中间小梁荷载q = q + q =11.578+0.038=11.616kN/m 中 1中 2 右侧小梁荷载q ＝q +q +q =3.992+0.038+1.35=5.38kN/m 右 1右 2 3右 小梁最大荷载q=Max[q ,q ,q ]=Max[5.38,11.616,5.38]=11.616kN/m 左 中 右 正常使用极限状态： 梁底面板传递给左边小梁线荷载：q '＝R '/b=2.949/1＝2.949kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q '＝Max[R ',R ',R ']/b=Max[8.577,6.964,8. 1中 2 3 4 577]/1=8.577kN/m 63安义门窗特色产业小镇项目邻里中心斜柱施工方案 梁底面板传递给右边小梁线荷载：q '＝R '/b=2.949/1＝2.949kN/m 1右 5 小梁自重：q '＝1×(0.3-0.1)×0.7/5 =0.028kN/m 2 梁左侧模板传递给左边小梁荷载q '＝1×0.5×2=1kN/m 3左 梁右侧模板传递给右边小梁荷载q '＝1×0.5×2=1kN/m 3右 左侧小梁荷载q '＝q '+q '+q '=2.949+0.028+1=3.977kN/m 左 1左 2 3左 中间小梁荷载q '= q '+ q '=8.577+0.028=8.605kN/m 中 1中 2 右侧小梁荷载q '＝q '+q '+q '=2.949+0.028+1=3.977kN/m 右 1右 2 3右 小梁最大荷载q'=Max[q ',q ',q ']=Max[3.977,8.605,3.977]=8.605kN/m 左 中 右 为简化计算，按二等跨连续梁计算，如下图： （1）抗弯验算 Mmax＝max[0.125ql12，0.5ql22]＝max[0.125×11.616×0.32，0.5×11.616×02]＝0. 131kN·m σ=Mmax/W=0.131×106/40833=3.2N/mm2≤[f]=11.44N/mm2 满足要求！ （2）抗剪验算 V ＝max[0.625ql ，ql ]＝max[0.625×11.616×0.3，11.616×0]＝2.178kN max 1 2 τ =3V /(2bh )=3×2.178×1000/(2×50×70)＝0.933N/mm2≤[τ]=1.232N/mm2 max max 0 满足要求！ （3）挠度验算 ν1＝0.521q'l14/(100EI)＝0.521×8.605×3004/(100×7040×142.917×104)＝0. 036mm≤[ν]＝min[l1/150，10]=min[300/150，10]＝2mm 满足要求！ 64安义门窗特色产业小镇项目邻里中心斜柱施工方案 （4）支座反力计算 承载能力极限状态 R =max[1.25qL ,0.375qL +qL ]=max[1.25×11.616×0.3,0.375×11.616×0.3+11. max 1 1 2 616×0]=4.356kN 同理可得： 梁底支撑小梁所受最大支座反力依次为R =2.018kN,R =4.356kN,R =3.564kN,R =3. 1 2 3 4 564kN,R =4.356kN,R =2.018kN 5 6 正常使用极限状态 R '=max[1.25q'L ,0.375q'L +q'L ]=max[1.25×8.605×0.3,0.375×8.605×0.3+8.605×0]=3. max 1 1 2 227kN 同理可得： 梁底支撑小梁所受最大支座反力依次为R '=1.491kN,R '=3.227kN,R '=2.622kN, 1 2 3 R '=2.622kN,R '=3.227kN,R '=1.491kN 4 5 6 6、主梁验算 主梁类型 钢管 主梁截面类型(mm) Ф48×3 主梁计算截面类型(mm) Ф48×3 主梁抗弯强度设计值[f](N/mm2) 205 主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.49 主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.78 （1）抗弯验算 65安义门窗特色产业小镇项目邻里中心斜柱施工方案 主梁弯矩图(kN·m) σ=M /W=0.237×106/4490=52.711N/mm2≤[f]=205N/mm2 max 满足要求！ （2）抗剪验算 主梁剪力图(kN) V ＝4.946kN max τ =2V /A=2×4.946×1000/424＝23.329N/mm2≤[τ]=125N/mm2 max max 满足要求！ （3）挠度验算 66安义门窗特色产业小镇项目邻里中心斜柱施工方案 主梁变形图(mm) ν ＝0.035mm≤[ν]＝min[L/150，10]=min[300/150，10]＝2mm max 满足要求！ （4）支座反力计算 承载能力极限状态 支座反力依次为R =1.428kN，R =8.51kN，R =8.51kN，R =1.428kN 1 2 3 4 正常使用极限状态 支座反力依次为R '=1.058kN，R '=6.282kN，R '=6.282kN，R '=1.058kN 1 2 3 4 7、2号主梁验算 主梁类型 钢管 主梁截面类型(mm) Ф48×3 主梁计算截面类型(mm) Φ48×2.8 主梁抗弯强度设计值[f](N/mm2) 205 主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25 主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19 主梁计算方式 三等跨连续梁 可调托座内主梁根数 2 主梁受力不均匀系数 0.6 主梁自重忽略不计，主梁2根合并，其主梁受力不均匀系数=0.6 P＝max[R ，R ]×0.6=Max[8.51，8.51]×0.6=5.106kN，P'＝max[R '，R ']×0.6＝ 2 3 2 3 Max[6.282，6.282]×0.6=3.769kN 67安义门窗特色产业小镇项目邻里中心斜柱施工方案 （1）抗弯验算 2号主梁弯矩图(kN·m) σ=M /W=0.536×106/4250=126.155N/mm2≤[f]=205N/mm2 max 满足要求！ （2）抗剪验算 2号主梁剪力图(kN) V ＝3.319kN max 68安义门窗特色产业小镇项目邻里中心斜柱施工方案 τ =2V /A=2×3.319×1000/398＝16.679N/mm2≤[τ]=125N/mm2 max max 满足要求！ （3）挠度验算 2号主梁变形图(mm) ν ＝0.448mm≤[ν]＝min(L/150，10)=min(600/150，10)＝4mm max 满足要求！ （4）支座反力计算 极限承载能力状态 支座反力依次为R =6.893kN，R =10.978kN，R =10.978kN，R =6.893kN 1 2 3 4 立杆所受主梁支座反力依次为P =10.978/0.6=18.297kN，P =10.978/0.6=18.297kN 2 3 8、纵向水平钢管验算 钢管截面类型(mm) Ф48×3 钢管计算截面类型(mm) Ф48×3 钢管截面面积A(mm2) 424 钢管截面回转半径i(mm) 15.9 钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.78 钢管截面抵抗矩W(cm3) 4.49 钢管抗弯强度设计值[f](N/mm2) 205 钢管抗剪强度设计值[τ](N/mm2) 125 P＝max[R ，R ]=1.428kN，P'＝max[R '，R ']＝1.058kN 1 4 1 4 计算简图如下： 69安义门窗特色产业小镇项目邻里中心斜柱施工方案 （1）抗弯验算 纵向水平钢管弯矩图(kN·m) σ＝M /W＝0.15×106/4490＝33.396N/mm2≤[f]＝205N/mm2 max 满足要求！ （2）抗剪验算 纵向水平钢管剪力图(kN) V ＝0.928kN max 70安义门窗特色产业小镇项目邻里中心斜柱施工方案 τ ＝2V /A=2×0.928×1000/424＝4.378N/mm2≤[τ]＝125N/mm2 max max 满足要求！ （3）挠度验算 纵向水平钢管变形图(mm) ν ＝0.119mm≤[ν]＝min(L/150，10)=min(600/150，10)＝4mm max 满足要求！ （4）支座反力计算 支座反力依次为R =1.928kN，R =3.07kN，R =3.07kN，R =1.928kN 1 2 3 4 同理可得：两侧立杆所受支座反力依次为R =3.07kN，R =3.07kN 1 4 9、可调托座验算 荷载传递至立杆方式 可调托座2 可调托座承载力容许值[N](kN) 30 扣件抗滑移折减系数kc 0.85 （1）扣件抗滑移验算 两侧立杆最大受力N＝max[R1,R4]＝max[3.07,3.07]＝3.07kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！ （2）可调托座验算 可调托座最大受力N＝max[P2，P3]＝18.297kN≤[N]=30kN 满足要求！ 10、立杆验算 立杆钢管截面类型(mm) Ф48×3 立杆钢管计算截面类型(mm) Ф48×3 钢材等级 Q235 立杆截面面积A(mm2) 424 回转半径i(mm) 15.9 立杆截面抵抗矩W(cm3) 4.49 立杆弹性模量E(N/mm2) 206000 立杆截面惯性矩I（cm4） 10.78 71安义门窗特色产业小镇项目邻里中心斜柱施工方案 水平钢管截面惯性矩I1(cm4) 12.19 抗压强度设计值[f](N/mm2) 205 支架自重标准值q(kN/m) 0.15 水平杆钢管截面类型(mm) Φ48×3.5 水平杆钢管计算截面类型(mm) Φ48×3.5 剪刀撑设置 有 竖向剪刀撑纵距跨数n1（跨） 3 竖向剪刀撑横距跨数n2（跨） 3 节点转动刚度(kN·m/rad) 35 扫地杆高度h1(mm) 200 高度修正系数 1.101 悬臂长度h2（mm） 200 （1）长细比验算 根据《建筑施工临时支撑结构技术规范》JGJ300-2013条文说明4.1.3条，构件的 允许长细比计算时构件的长度取节点间钢管的长度 l0=h=1800mm λ=l0/i=1800/15.9=113.208≤[λ]=180 长细比满足要求！ （2）立杆稳定性验算 立杆计算长度：l0=βHβaμh=1.101×1×0.89×1800=1765mm μ ----立杆计算长度系数，按规范附录B表B-3取值 K----有剪刀撑框架式支撑结构的刚度比，K=EI/(hk)+ ly/(6h)I/I1=206000×10. 78×104/(1800×35×106)+600/(6×1800)×10.78/12.19=0.402 βa----扫地杆高度与悬臂长度修正系数，按规范附录B表B-5取值 α----扫地杆高度h1与步距h之比与悬臂长度h2与步距h之比的较大值， α=max(h1/h,h2/h)= max(200/1800,200/1800)=0.111 αx----单元框架x向跨距与步距h之比，αx=( lx/h) I/I1=(300/1800)×10.78/12.19=0. 147 βH----高度修正系数 λ=l0/i=1765/15.9=111.006，查表得，φ＝0.509 R1＝3.07kN，P2＝18.297kN，P3＝18.297kN，R4＝3.07kN 立杆最大受力Nw＝max[R1，P2，P3，R4]+1.35×0.15×(9.6-2)＝max[3.07，18.297， 18.297，3.07]+1.539＝19.836kN 不考虑风荷载 f＝ N/(φA)＝19835.812/(0.509×424)=91.911N/mm2≤[f]＝205N/mm2 满足要求！ 72安义门窗特色产业小镇项目邻里中心斜柱施工方案 考虑风荷载 M =γ ω l h2/10=1.4×0.39×0.6×1.82/10=0.106kN·m w Q k a N =n ω l H2/(2B)=3×0.39×0.6×9.62/(2×34)=0.951kN wK wa k a n ----单元框架的纵向跨数；n = n =3 wa wa 1 f＝(N +φ γ N )/(φA)+ M /(W(1-1.1φ(N +φ γ N )/N ′))=(19835.812+0.9×1.4×951. w c Q wK w w c Q wK E 416)/(0.509×424)+0.106×106/(4.49×103×(1-1.1×0.509×(19835.812+0.9×1.4×951.416)/69887. 129))=125.896N/mm2≤[f]＝205N/mm2 满足要求！ N ′----立杆的欧拉临界力(N)，N ′=π2EA/λ2=3.142×206000×424/111.0062=69887.129N E E 11、高宽比验算 根据《建筑施工临时支撑结构技术规范》JGJ300-2013 第5.1.8：支撑结构高宽比 应小于或等于3 H/B=9.6/34=0.282≤3 满足要求！ 12、支撑结构抗倾覆验算 支架抗倾覆验算应符合下式要求： H/B≤0.54g /ω k k 式中：g --支撑结构自重标准值与受风面积的比值， k g =[G +qH/(l l )](L×B)/(L×H)=[0.5+0.15×9.6/(1.1×1.1)]×67.2×34/(67.2×9.6)=5. k 1k a b 986kN/m2 0.54g /ω =0.54×5.986/0.39=8.288≥9.6/34 k k 满足要求！ 12.3 1200*2500 梁底计算书 计算依据： 1、《建筑施工临时支撑结构技术规范》JGJ300-2013 2、《建筑施工模板安全技术规范》JGJ162-2008 3、《混凝土结构设计规范》GB 50010-2010 4、《建筑结构荷载规范》GB 50009-2012 5、《钢结构设计标准》GB 50017-2017 73安义门窗特色产业小镇项目邻里中心斜柱施工方案 1、工程属性 新浇混凝土梁名称 KL1 混凝土梁截面尺寸(mm×mm) 1200×2500 模板支架高度H(m) 19.6 模板支架横向长度B(m) 12 模板支架纵向长度L(m) 54 2、荷载设计 面板 0.1 模板及其支架自重标准值 面板及小梁 0.3 G1k(kN/m2) 楼板模板 0.5 新浇筑混凝土自重标准值 24 G2k(kN/m3) 混凝土梁钢筋自重标准值 1.5 G3k(kN/m3) 施工荷载标准值Q1k(kN/m2) 2.5 基本风压 0.3 ω0(kN/m2) 地基粗糙程度 B类(城市郊区) 模板支架顶部距 4.5 风荷载标准值ωk(kN/m2) 地面高度(m) 非自定义:0.39 风压高度变化系 1 数μz 风荷载体型系数 1.3 μs 3、模板体系设计 新浇混凝土梁支撑方式 梁侧无板，梁底小梁平行梁跨方向 梁跨度方向立杆间距la(mm) 600 梁两侧立杆横向间距lb(mm) 1300 步距h(mm) 900 混凝土梁距梁两侧立杆中的位置 居中 梁左侧立杆距梁中心线距离(mm) 650 梁底增加立杆根数 3 梁底增加立杆布置方式 按梁两侧立杆间距均分 梁底增加立杆依次距梁左侧立杆距离(mm) 325,650,975 梁底支撑小梁最大悬挑长度(mm) 0 梁底支撑小梁根数 8 梁底支撑小梁间距 171 每纵距内附加梁底支撑主梁根数 2 设计简图如下： 74安义门窗特色产业小镇项目邻里中心斜柱施工方案 平面图 75安义门窗特色产业小镇项目邻里中心斜柱施工方案 立面图 4、面板验算 面板类型 覆面木胶合板 面板厚度t(mm) 18 面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5 面板弹性模量E(N/mm2) 5400 取单位宽度b=1000mm，按四等跨连续梁计算： W＝bh2/6=1000×18×18/6＝54000mm3，I＝bh3/12=1000×18×18×18/12＝486000mm4 q ＝max[1.2(G +(G +G )×h)+1.4Q ，1.35(G +(G +G )×h)+1.4ψ Q ]×b=max[1. 1 1k 2k 3k 1k 1k 2k 3k c 1k 2×(0.1+(24+1.5)×2.5)+1.4×2.5，1.35×(0.1+(24+1.5)×2.5)+1.4×0.9×2.5]×1＝89.347kN/m q ＝1.35×[G +(G +G )×h]×b＝1.35×[0.1+(24+1.5)×2.5]×1＝86.198kN/m 1静 1k 2k 3k q ＝1.4×0.9×Q ×b＝1.4×0.9×2.5×1＝3.15kN/m 1活 1k q ＝[1×(G +(G +G )×h)+1×Q ]×b＝[1×(0.1+(24+1.5)×2.5)+1×2.5]×1＝66.35kN/m 2 1k 2k 3k 1k 计算简图如下： 76安义门窗特色产业小镇项目邻里中心斜柱施工方案 （1）强度验算 Mmax＝0.107q1静L2+0.121q1活L2＝0.107×86.198×0.1712+0.121×3.15×0.1712＝0. 282kN·m σ＝Mmax/W＝0.282×106/54000＝5.227N/mm2≤[f]＝15N/mm2 满足要求！ （2）挠度验算 νmax＝0.632q2L4/(100EI)=0.632×66.35×171.4294/(100×5400×486000)＝0. 138mm≤[ν]＝min[L/150，10]＝min[171.429/150，10]＝1.143mm 满足要求！ （3）支座反力计算 设计值(承载能力极限状态) R =R =0.393q L+0.446q L=0.393×86.198×0.171+0.446×3.15×0.171＝6.048kN 1 5 1静 1活 R =R =1.143q L+1.223q L=1.143×86.198×0.171+1.223×3.15×0.171＝17.55kN 2 4 1静 1活 R =0.928q L+1.142q L=0.928×86.198×0.171+1.142×3.15×0.171＝14.329kN 3 1静 1活 标准值(正常使用极限状态) R '=R '=0.393q L=0.393×66.35×0.171＝4.47kN 1 5 2 R '=R '=1.143q L=1.143×66.35×0.171＝13.001kN 2 4 2 R '=0.928q L=0.928×66.35×0.171＝10.555kN 3 2 5、小梁验算 小梁类型 方木 小梁截面类型(mm) 50×70 小梁抗弯强度设计值[f](N/mm2) 11.44 小梁抗剪强度设计值[τ](N/mm2) 1.232 小梁截面抵抗矩W(cm3) 40.833 小梁弹性模量E(N/mm2) 7040 77安义门窗特色产业小镇项目邻里中心斜柱施工方案 小梁截面惯性矩I(cm4) 142.917 小梁计算方式 二等跨连续梁 承载能力极限状态： 梁底面板传递给左边小梁线荷载：q ＝R /b=6.048/1＝6.048kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q ＝Max[R ,R ,R ]/b=Max[17.55,14.329,17. 1中 2 3 4 55]/1=17.55kN/m 梁底面板传递给右边小梁线荷载：q ＝R /b=6.048/1＝6.048kN/m 1右 5 小梁自重：q ＝1.35×(0.3-0.1)×1.2/7 =0.046kN/m 2 梁左侧模板传递给左边小梁荷载q ＝1.35×0.5×2.5=1.688kN/m 3左 梁右侧模板传递给右边小梁荷载q ＝1.35×0.5×2.5=1.688kN/m 3右 左侧小梁荷载q ＝q +q +q =6.048+0.046+1.688=7.782kN/m 左 1左 2 3左 中间小梁荷载q = q + q =17.55+0.046=17.596kN/m 中 1中 2 右侧小梁荷载q ＝q +q +q =6.048+0.046+1.688=7.782kN/m 右 1右 2 3右 小梁最大荷载q=Max[q ,q ,q ]=Max[7.782,17.596,7.782]=17.596kN/m 左 中 右 正常使用极限状态： 梁底面板传递给左边小梁线荷载：q '＝R '/b=4.47/1＝4.47kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q '＝Max[R ',R ',R ']/b=Max[13.001,10.555, 1中 2 3 4 13.001]/1=13.001kN/m 梁底面板传递给右边小梁线荷载：q '＝R '/b=4.47/1＝4.47kN/m 1右 5 小梁自重：q '＝1×(0.3-0.1)×1.2/7 =0.034kN/m 2 梁左侧模板传递给左边小梁荷载q '＝1×0.5×2.5=1.25kN/m 3左 梁右侧模板传递给右边小梁荷载q '＝1×0.5×2.5=1.25kN/m 3右 左侧小梁荷载q '＝q '+q '+q '=4.47+0.034+1.25=5.754kN/m 左 1左 2 3左 中间小梁荷载q '= q '+ q '=13.001+0.034=13.035kN/m 中 1中 2 右侧小梁荷载q '＝q '+q '+q '=4.47+0.034+1.25=5.754kN/m 右 1右 2 3右 小梁最大荷载q'=Max[q ',q ',q ']=Max[5.754,13.035,5.754]=13.035kN/m 左 中 右 为简化计算，按二等跨连续梁计算，如下图： 78安义门窗特色产业小镇项目邻里中心斜柱施工方案 （1）抗弯验算 Mmax＝max[0.125ql12，0.5ql22]＝max[0.125×17.596×0.22，0.5×17.596×02]＝0. 088kN·m σ=Mmax/W=0.088×106/40833=2.155N/mm2≤[f]=11.44N/mm2 满足要求！ （2）抗剪验算 Vmax＝max[0.625ql1，ql2]＝max[0.625×17.596×0.2，17.596×0]＝2.2kN τmax=3Vmax/(2bh0)=3×2.2×1000/(2×50×70)＝0.943N/mm2≤[τ]=1.232N/mm2 满足要求！ （3）挠度验算 ν ＝0.521q'l 4/(100EI)＝0.521×13.035×2004/(100×7040×142.917×104)＝0.011mm≤[ν] 1 1 ＝min[l /150，10]=min[200/150，10]＝1.333mm 1 满足要求！ （4）支座反力计算 承载能力极限状态 R =max[1.25qL ,0.375qL +qL ]=max[1.25×17.596×0.2,0.375×17.596×0.2+17. max 1 1 2 596×0]=4.399kN 同理可得： 梁底支撑小梁所受最大支座反力依次为R =1.946kN,R =4.399kN,R =3.594kN,R =3. 1 2 3 4 594kN,R =3.594kN,R =3.594kN,R =4.399kN,R =1.946kN 5 6 7 8 正常使用极限状态 R '=max[1.25q'L ,0.375q'L +q'L ]=max[1.25×13.035×0.2,0.375×13.035×0.2+13. max 1 1 2 79安义门窗特色产业小镇项目邻里中心斜柱施工方案 035×0]=3.259kN 同理可得： 梁底支撑小梁所受最大支座反力依次为R '=1.438kN,R '=3.259kN,R '=2.647kN, 1 2 3 R '=2.647kN,R '=2.647kN,R '=2.647kN,R '=3.259kN,R '=1.438kN 4 5 6 7 8 5、主梁验算 主梁类型 钢管 主梁截面类型(mm) Ф48×3 主梁计算截面类型(mm) Ф48×3 主梁抗弯强度设计值[f](N/mm2) 205 主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.49 主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.78 （1）抗弯验算 主梁弯矩图(kN·m) σ=M /W=0.267×106/4490=59.571N/mm2≤[f]=205N/mm2 max 满足要求！ （2）抗剪验算 80安义门窗特色产业小镇项目邻里中心斜柱施工方案 主梁剪力图(kN) V ＝4.118kN max τ =2V /A=2×4.118×1000/424＝19.426N/mm2≤[τ]=125N/mm2 max max 满足要求！ （3）挠度验算 主梁变形图(mm) ν ＝0.049mm≤[ν]＝min[L/150，10]=min[325/150，10]＝2.167mm max 满足要求！ （4）支座反力计算 承载能力极限状态 支座反力依次为R =2.227kN，R =8.179kN，R =6.254kN，R =8.179kN，R =2. 1 2 3 4 5 227kN 正常使用极限状态 支座反力依次为R '=1.648kN，R '=6.043kN，R '=4.6kN，R '=6.043kN，R '=1. 1 2 3 4 5 648kN 81安义门窗特色产业小镇项目邻里中心斜柱施工方案 7、2号主梁验算 主梁类型 钢管 主梁截面类型(mm) Ф48×3 主梁计算截面类型(mm) Φ48×2.8 主梁抗弯强度设计值[f](N/mm2) 205 主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25 主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19 主梁计算方式 三等跨连续梁 可调托座内主梁根数 2 主梁受力不均匀系数 0.6 主梁自重忽略不计，主梁2根合并，其主梁受力不均匀系数=0.6 P＝max[R ，R ，R ]×0.6=Max[8.179，6.254，8.179]×0.6=4.908kN，P'＝max[R '， 2 3 4 2 R '，R ']×0.6＝Max[6.043，4.6，6.043]×0.6=3.626kN 3 4 （1）抗弯验算 2号主梁弯矩图(kN·m) σ=Mmax/W=0.785×106/4250=184.689N/mm2≤[f]=205N/mm2 满足要求！ （2）抗剪验算 82安义门窗特色产业小镇项目邻里中心斜柱施工方案 2号主梁剪力图(kN) V ＝6.216kN max τ =2V /A=2×6.216×1000/398＝31.238N/mm2≤[τ]=125N/mm2 max max 满足要求！ （3）挠度验算 2号主梁变形图(mm) νmax＝0.713mm≤[ν]＝min(L/150，10)=min(600/150，10)＝4mm 满足要求！ （4）支座反力计算 极限承载能力状态 支座反力依次为R =8.508kN，R =16.032kN，R =16.032kN，R =8.508kN 1 2 3 4 立杆所受主梁支座反力依次为P =16.032/0.6=26.721kN，P =12.259/0.6=20.432kN， 2 3 P =16.032/0.6=26.721kN 4 8、纵向水平钢管验算 钢管截面类型(mm) Ф48×3 钢管计算截面类型(mm) Ф48×3 83安义门窗特色产业小镇项目邻里中心斜柱施工方案 钢管截面面积A(mm2) 424 钢管截面回转半径i(mm) 15.9 钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.78 钢管截面抵抗矩W(cm3) 4.49 钢管抗弯强度设计值[f](N/mm2) 205 钢管抗剪强度设计值[τ](N/mm2) 125 P＝max[R ，R ]=2.227kN，P'＝max[R '，R ']＝1.648kN 1 5 1 5 计算简图如下： （1）抗弯验算 纵向水平钢管弯矩图(kN·m) σ＝Mmax/W＝0.356×106/4490＝79.323N/mm2≤[f]＝205N/mm2 满足要求！ （2）抗剪验算 84安义门窗特色产业小镇项目邻里中心斜柱施工方案 纵向水平钢管剪力图(kN) V ＝2.821kN max τ ＝2V /A=2×2.821×1000/424＝13.305N/mm2≤[τ]＝125N/mm2 max max 满足要求！ （3）挠度验算 纵向水平钢管变形图(mm) ν ＝0.306mm≤[ν]＝min(L/150，10)=min(600/150，10)＝4mm max 满足要求！ （4）支座反力计算 支座反力依次为R =3.86kN，R =7.275kN，R =7.275kN，R =3.86kN 1 2 3 4 同理可得：两侧立杆所受支座反力依次为R =7.275kN，R =7.275kN 1 5 9、可调托座验算 荷载传递至立杆方式 可调托座2 可调托座承载力容许值[N](kN) 30 扣件抗滑移折减系数kc 0.85 85安义门窗特色产业小镇项目邻里中心斜柱施工方案 （1）扣件抗滑移验算 0.85×8=6.8kN<两侧立杆最大受力N＝max[R ,R ]＝max[7.275,7.275]＝7.275kN≤0. 1 5 85×12=10.2kN 双扣件在扭矩达到40～65N·m且无质量缺陷的情况下，双扣件能满足要求！ （2）可调托座验算 可调托座最大受力N＝max[P ，P ，P ]＝26.721kN≤[N]=30kN 2 3 4 满足要求！ 10、立杆验算 立杆钢管截面类型(mm) Ф48×3 立杆钢管计算截面类型(mm) Ф48×3 钢材等级 Q235 立杆截面面积A(mm2) 424 回转半径i(mm) 15.9 立杆截面抵抗矩W(cm3) 4.49 立杆弹性模量E(N/mm2) 206000 立杆截面惯性矩I（cm4） 10.78 水平钢管截面惯性矩I1(cm4) 12.19 抗压强度设计值[f](N/mm2) 205 支架自重标准值q(kN/m) 0.15 水平杆钢管截面类型(mm) Φ48×3.5 水平杆钢管计算截面类型(mm) Φ48×3.5 剪刀撑设置 有 竖向剪刀撑纵距跨数n1（跨） 3 竖向剪刀撑横距跨数n2（跨） 3 节点转动刚度(kN·m/rad) 35 扫地杆高度h1(mm) 200 高度修正系数 1.158 悬臂长度h2（mm） 200 （1）长细比验算 根据《建筑施工临时支撑结构技术规范》JGJ300-2013条文说明4.1.3条，构件的 允许长细比计算时构件的长度取节点间钢管的长度 l =h=900mm 0 λ=l /i=900/15.9=56.604≤[λ]=180 0 长细比满足要求！ （2）立杆稳定性验算 立杆计算长度：l =β β μh=1.158×1.021×1.197×900=1274mm 0 H a μ ----立杆计算长度系数，按规范附录B表B-3取值 K----有剪刀撑框架式支撑结构的刚度比，K=EI/(hk)+ l /(6h)I/I =206000×10. y 1 78×104/(900×35×106)+325/(6×900)×10.78/12.19=0.758 β ----扫地杆高度与悬臂长度修正系数，按规范附录B表B-5取值 a α----扫地杆高度h 与步距h之比与悬臂长度h 与步距h之比的较大值， 1 2 86安义门窗特色产业小镇项目邻里中心斜柱施工方案 α=max(h /h,h /h)= max(200/900,200/900)=0.222 1 2 α ----单元框架x向跨距与步距h之比，α =( l /h) I/I =(600/900)×10.78/12.19=0.59 x x x 1 β ----高度修正系数 H λ=l /i=1274/15.9=80.126，查表得，φ＝0.722 0 R ＝7.275kN，P ＝26.721kN，P ＝20.432kN，P ＝26.721kN，R ＝7.275kN 1 2 3 4 5 立杆最大受力N ＝max[R ，P ，P ，P ，R ]+1.35×0.15×(19.6-2.5)＝max[7.275， w 1 2 3 4 5 26.721，20.432，26.721，7.275]+3.463＝30.183kN 不考虑风荷载 f＝ N/(φA)＝30183.292/(0.722×424)=98.597N/mm2≤[f]＝205N/mm2 满足要求！ 考虑风荷载 M =γ ω l h2/10=1.4×0.39×0.6×0.92/10=0.027kN·m w Q k a N =n ω l H2/(2B)=3×0.39×0.6×19.62/(2×34)=3.966kN wK wa k a n ----单元框架的纵向跨数；n = n =3 wa wa 1 f＝(N +φ γ N )/(φA)+ M /(W(1-1.1φ(N +φ γ N )/N ′))=(30183.292+0.9×1.4×3965. w c Q wK w w c Q wK E 887)/(0.722×424)+0.027×106/(4.49×103×(1-1.1×0.722×(30183.292+0.9×1.4×3965. 887)/134136.746))=122.385N/mm2≤[f]＝205N/mm2 满足要求！ N ′----立杆的欧拉临界力(N)，N ′=π2EA/λ2=3.142×206000×424/80.1262=134136. E E 746N 11、高宽比验算 根据《建筑施工临时支撑结构技术规范》JGJ300-2013 第5.1.8：支撑结构高宽比 应小于或等于3 H/B=19.6/34=0.576≤3 满足要求！ 12、支撑结构抗倾覆验算 支架抗倾覆验算应符合下式要求： H/B≤0.54g /ω k k 式中：g --支撑结构自重标准值与受风面积的比值， k 87安义门窗特色产业小镇项目邻里中心斜柱施工方案 g =[G +qH/(l l )](L×B)/(L×H)=[0.5+0.15×19.6/(1.1×1.1)]×67.2×34/(67.2×19.6)=5. k 1k a b 082kN/m2 0.54g /ω =0.54×5.082/0.39=7.037≥19.6/34 k k 满足要求！ 88
