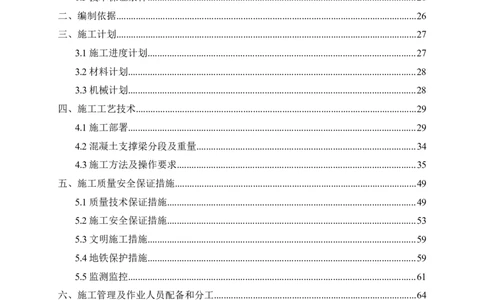

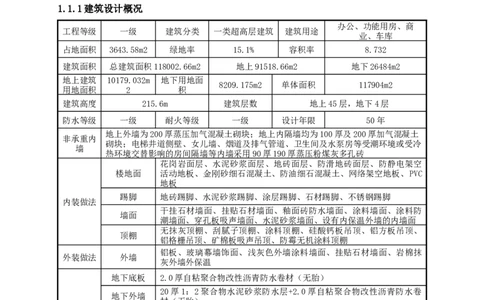

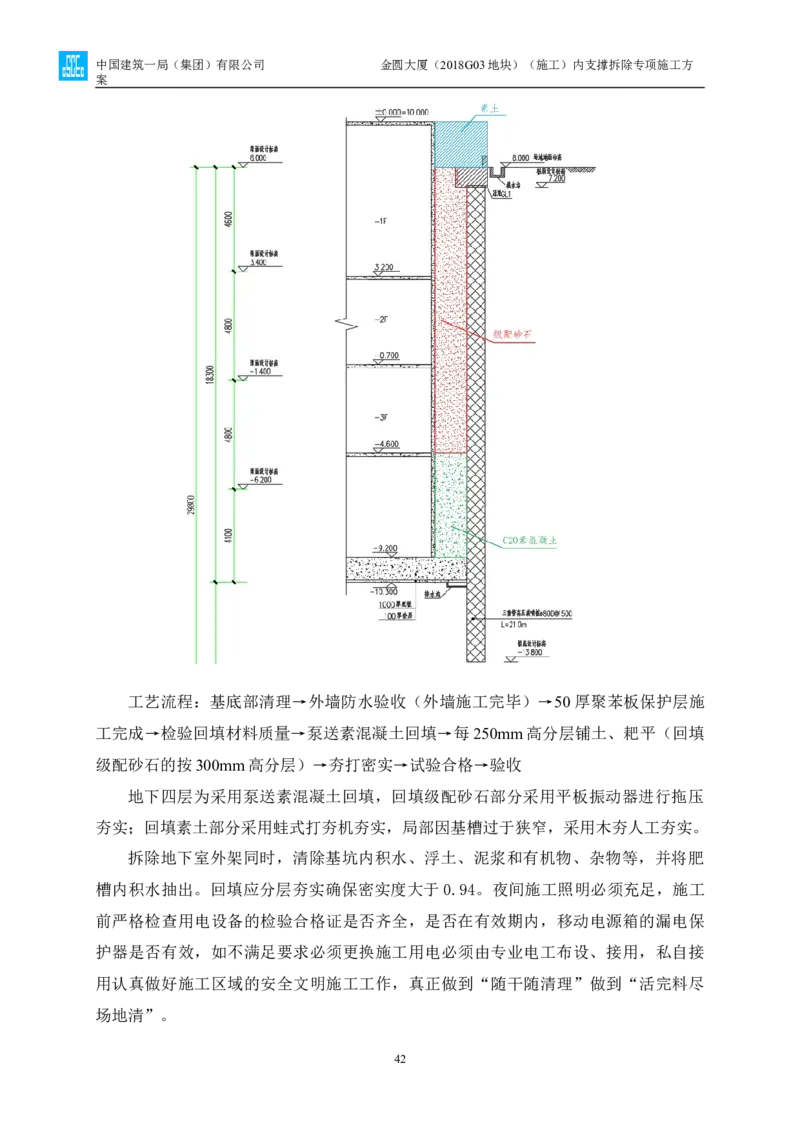

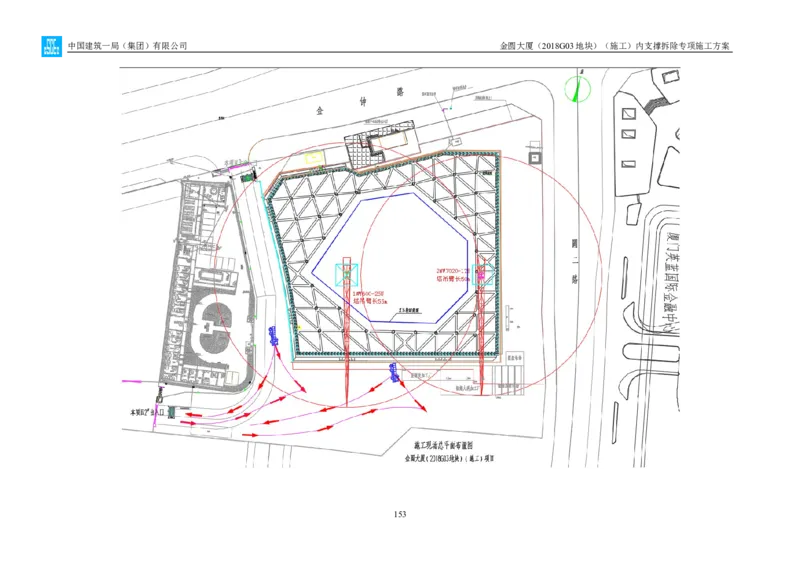

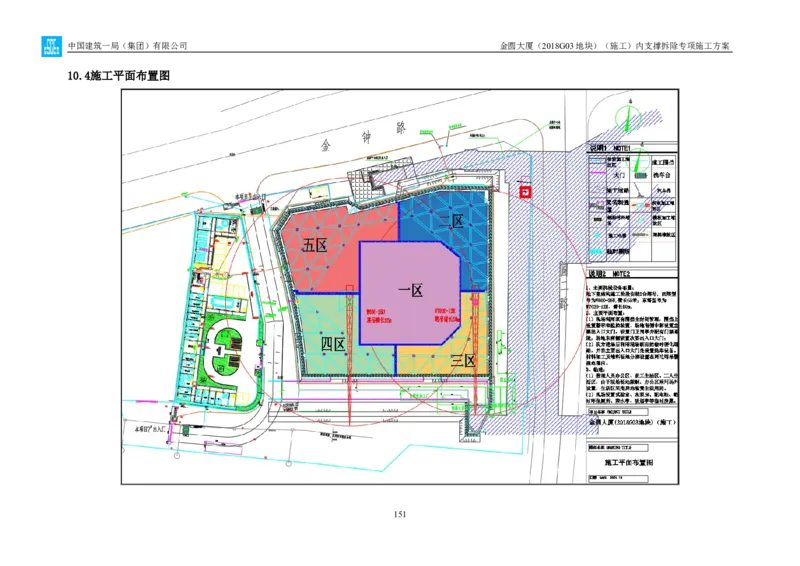

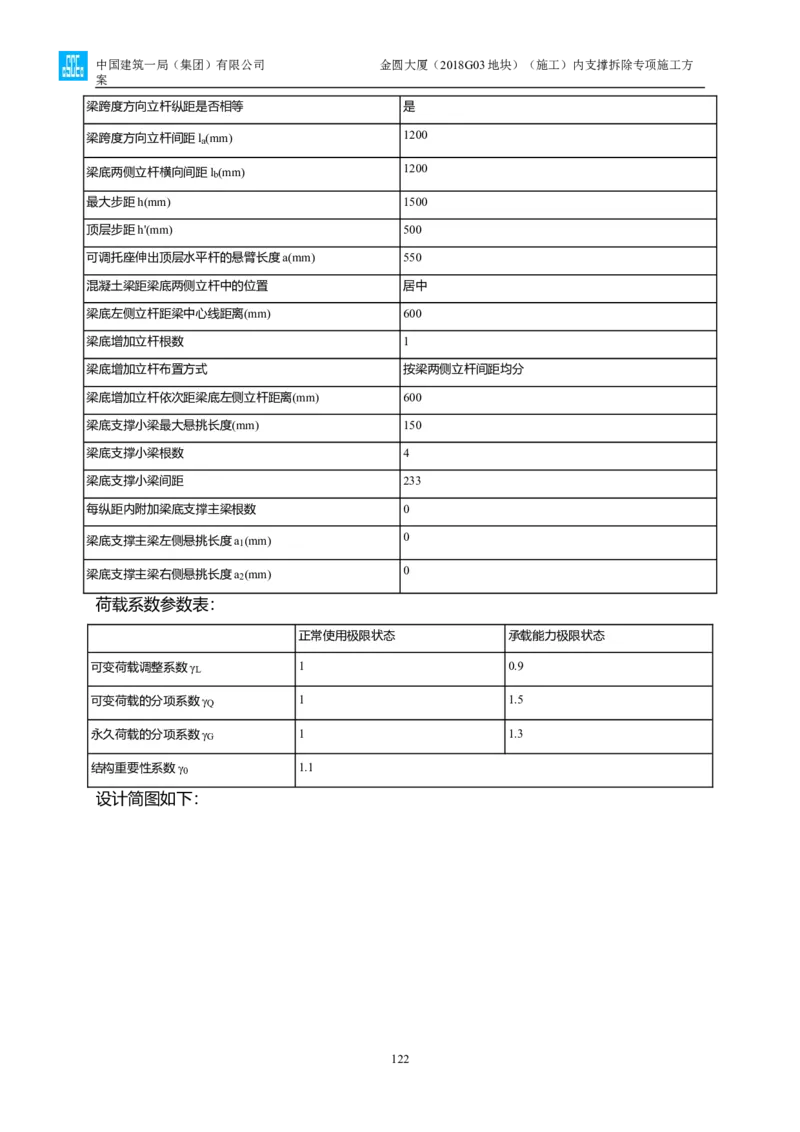

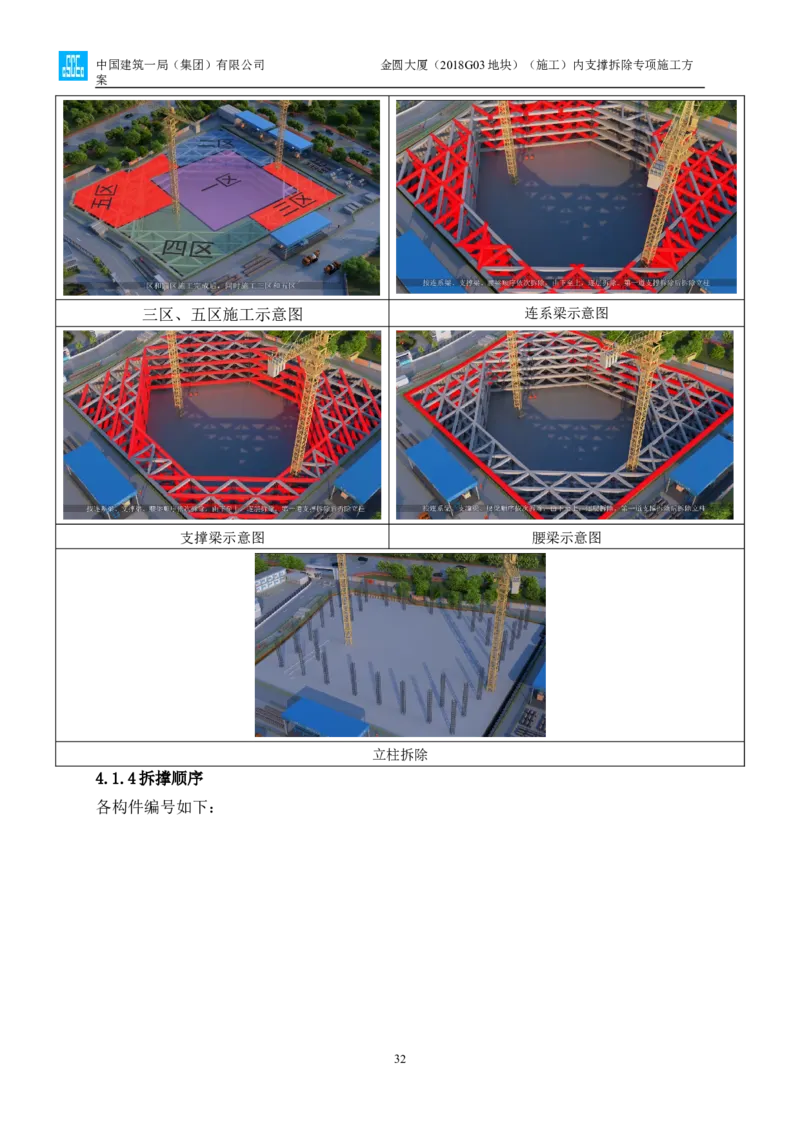

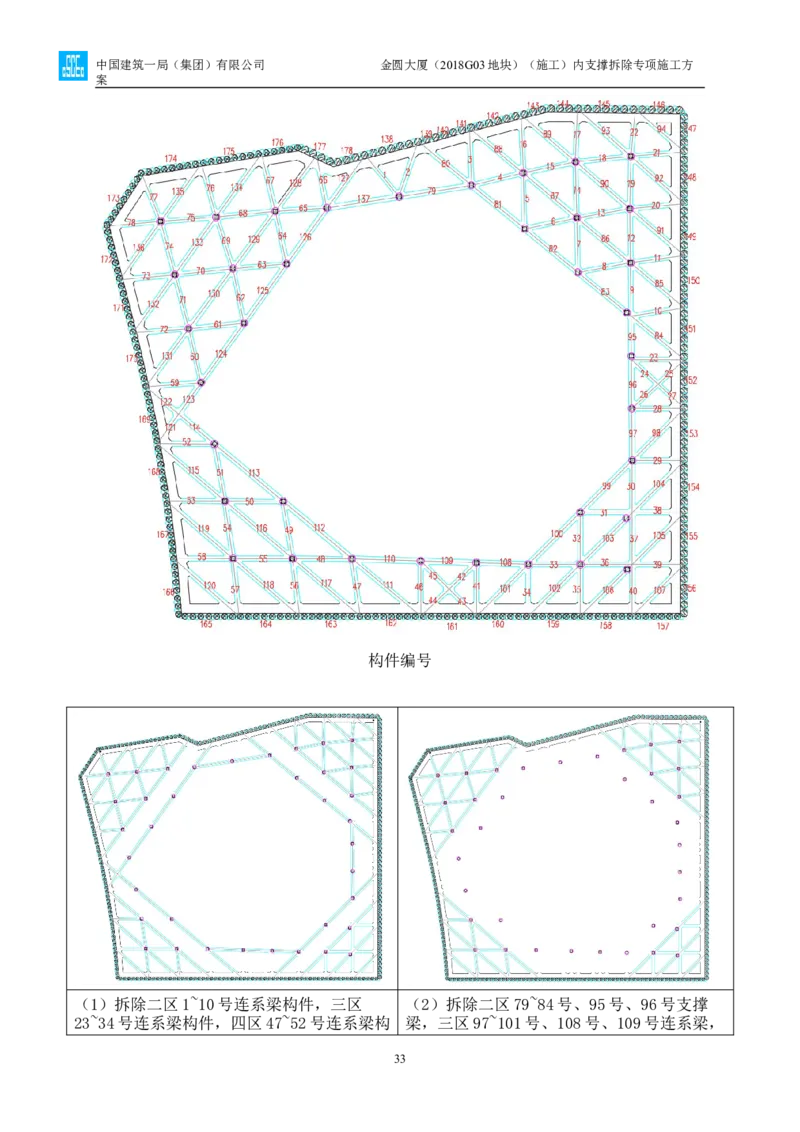

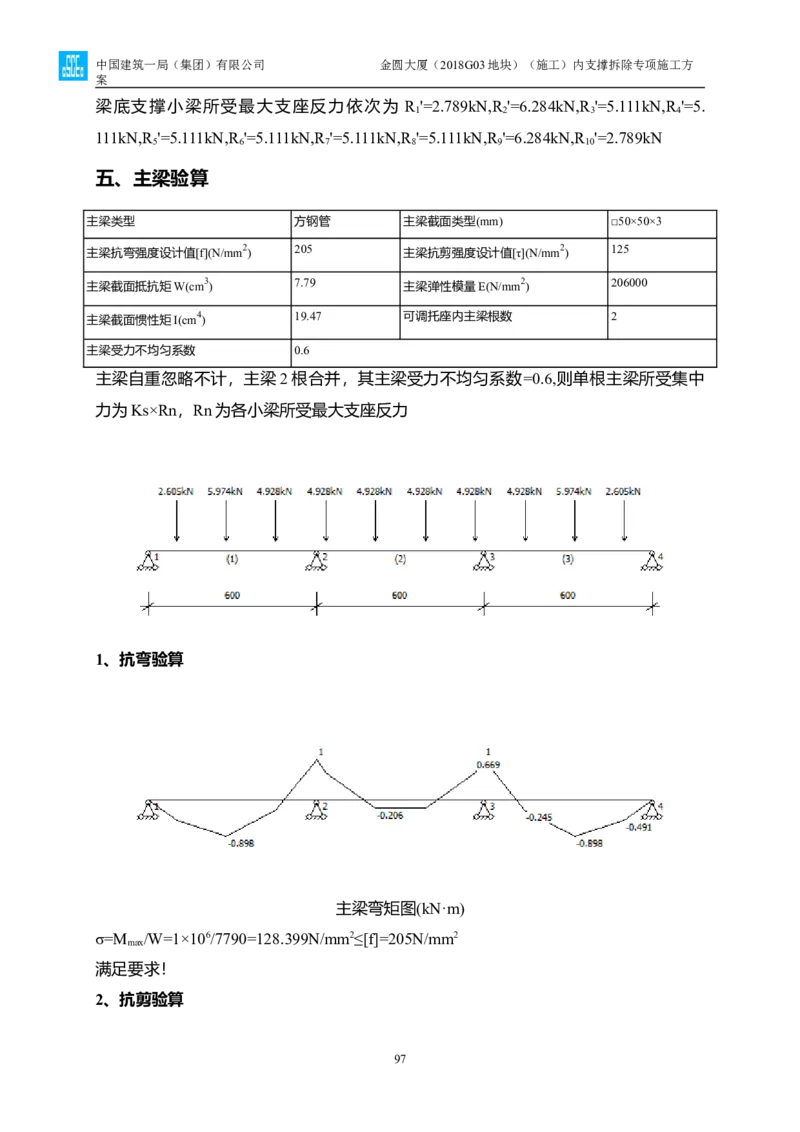

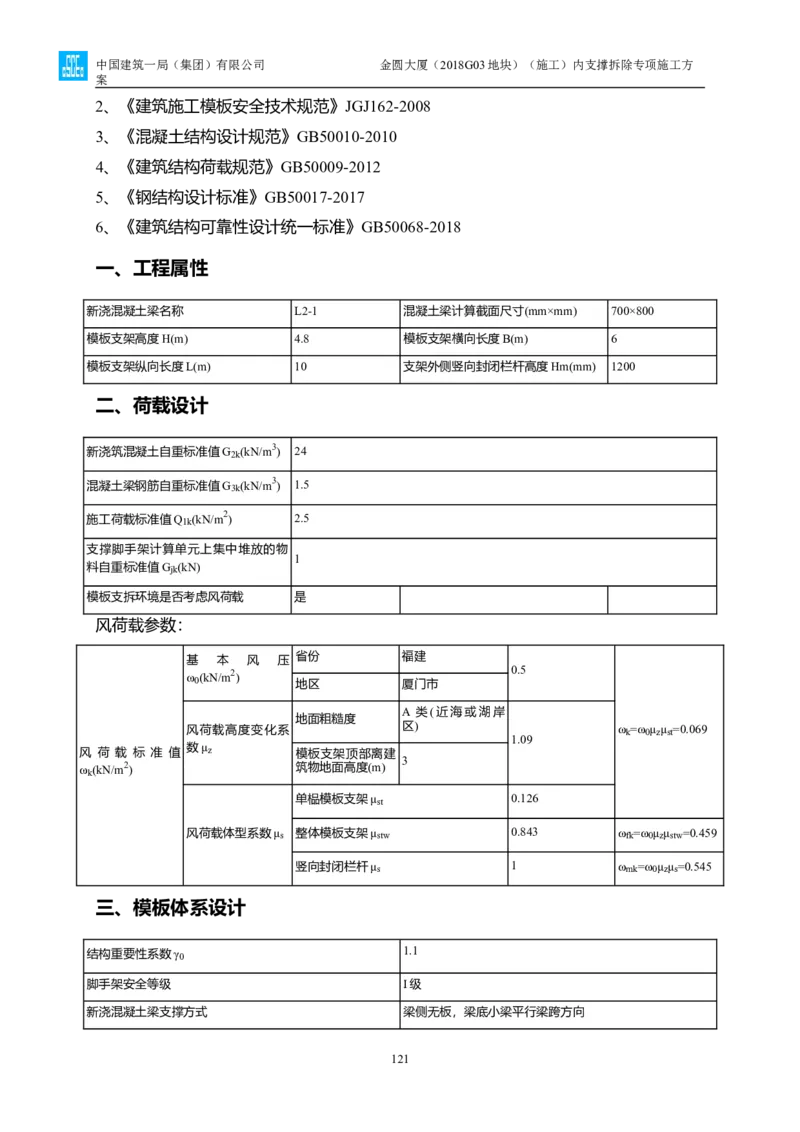

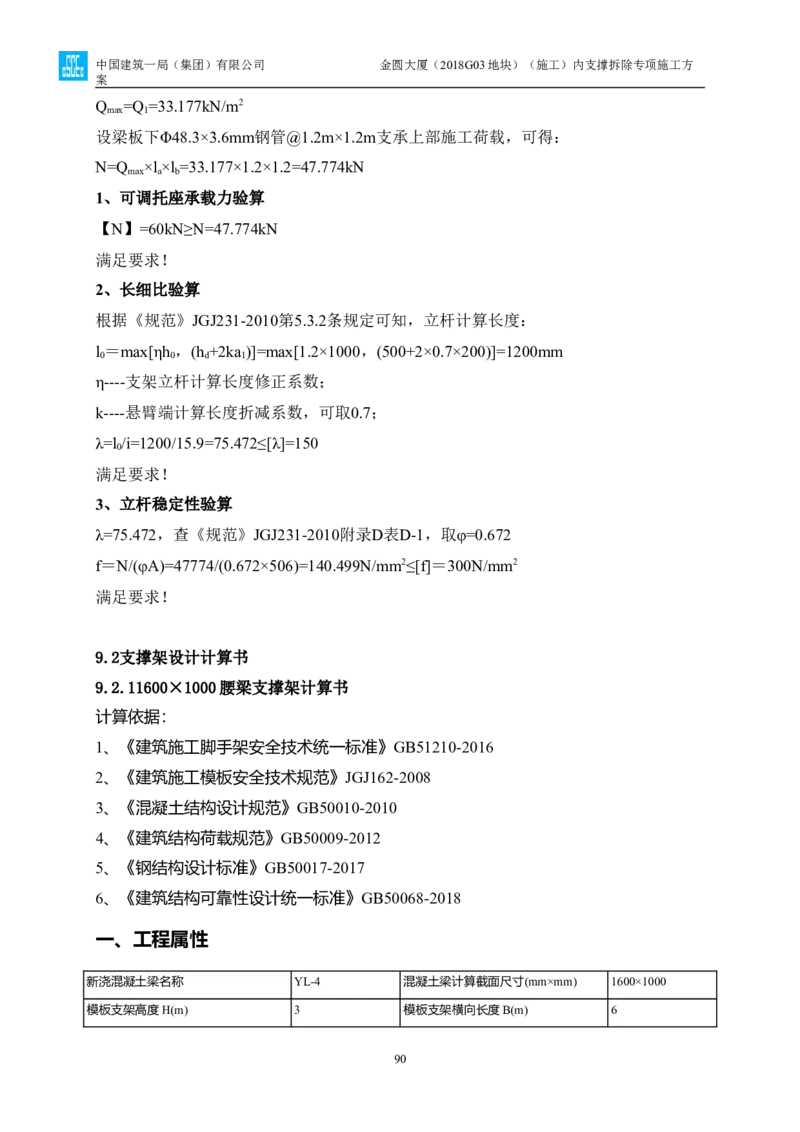

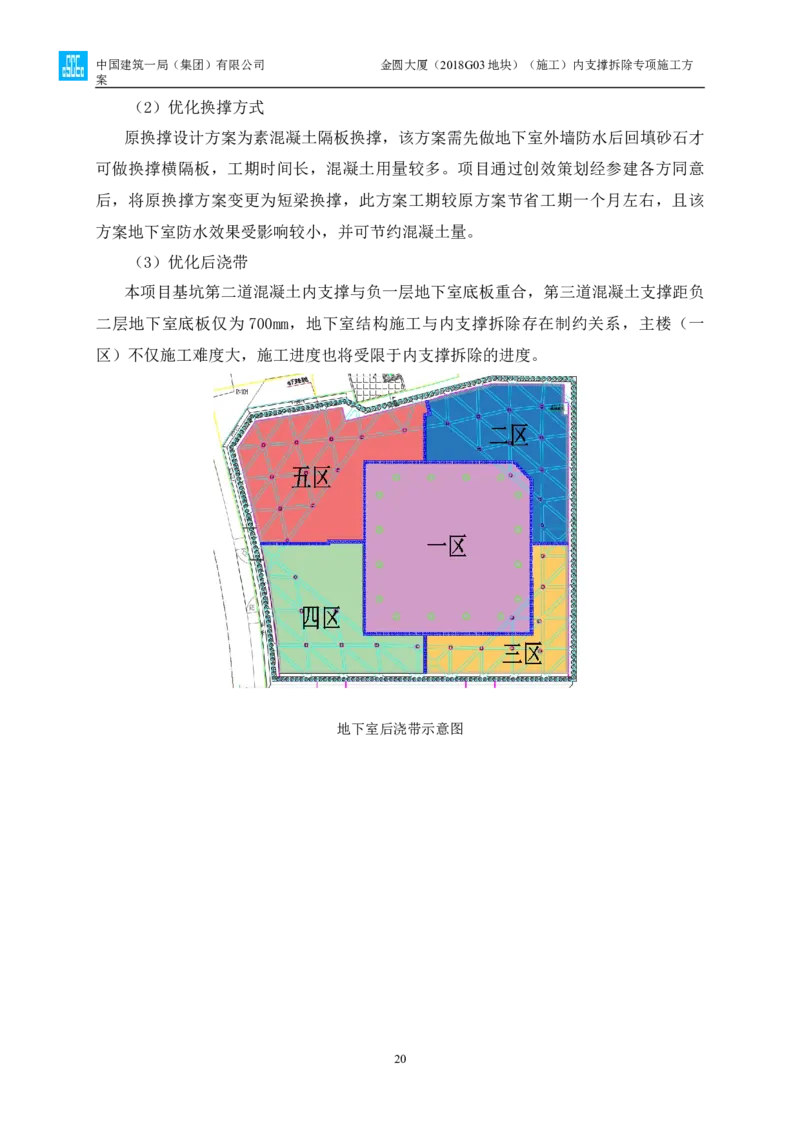

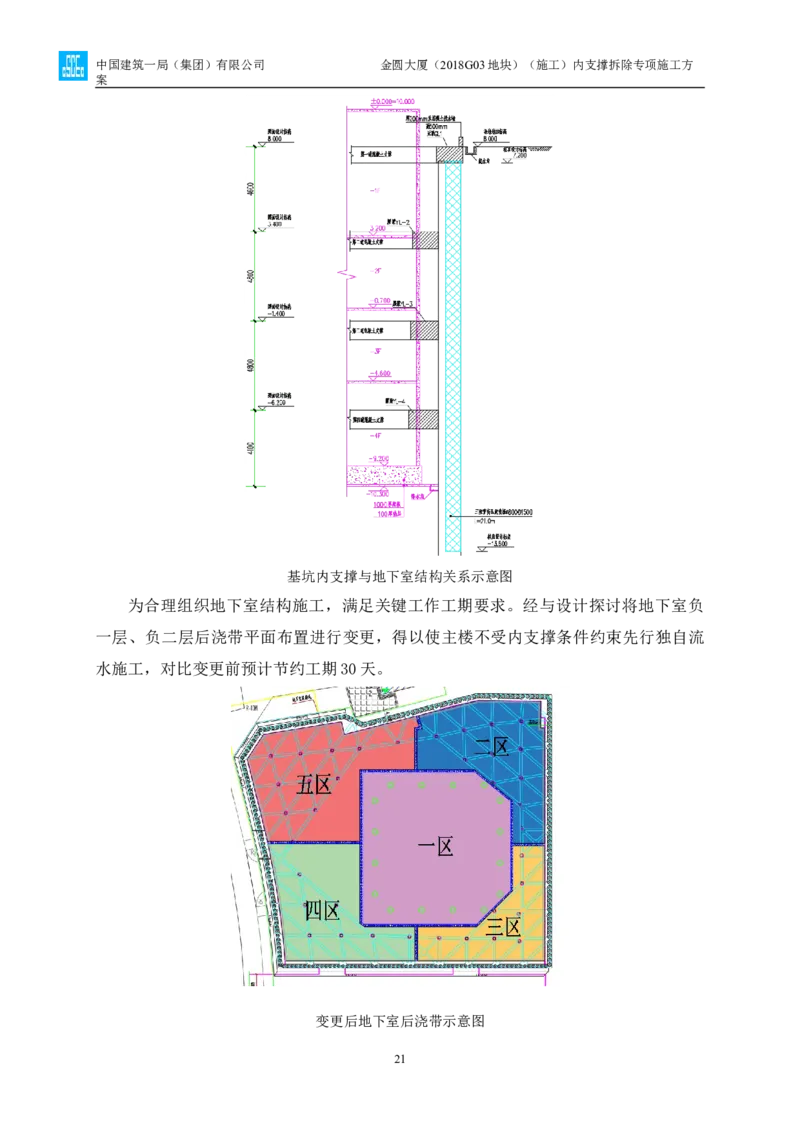

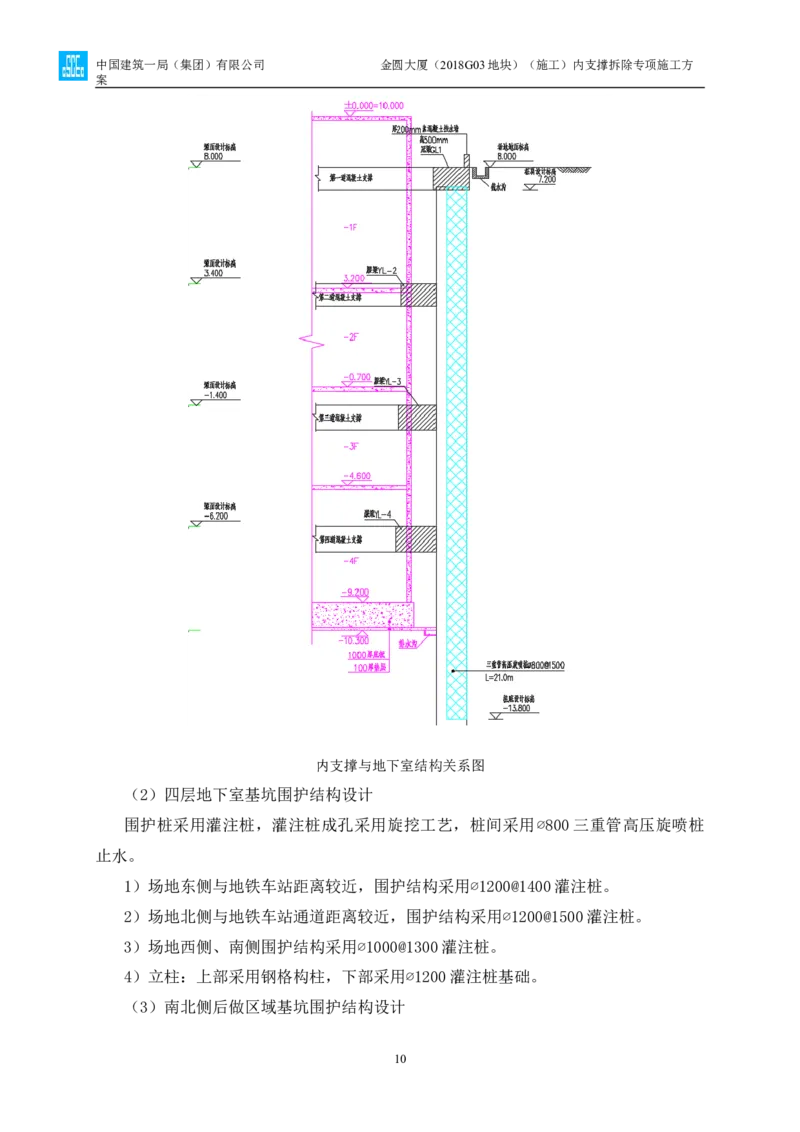

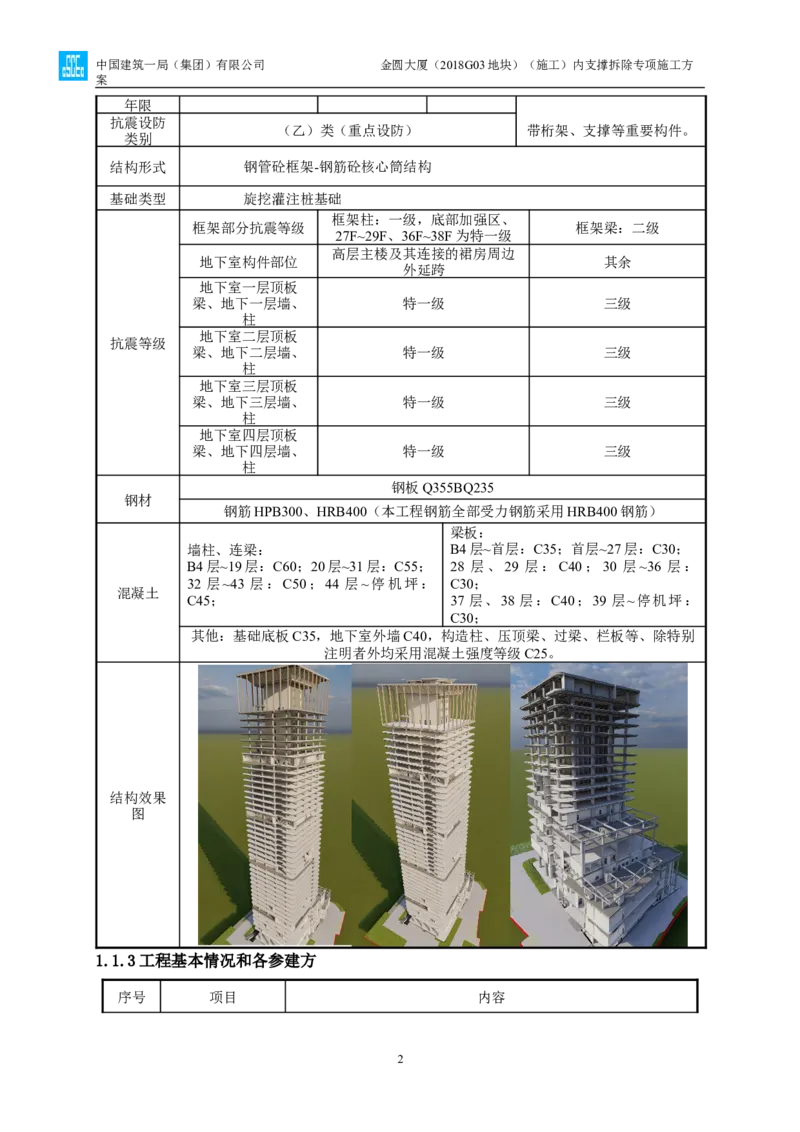

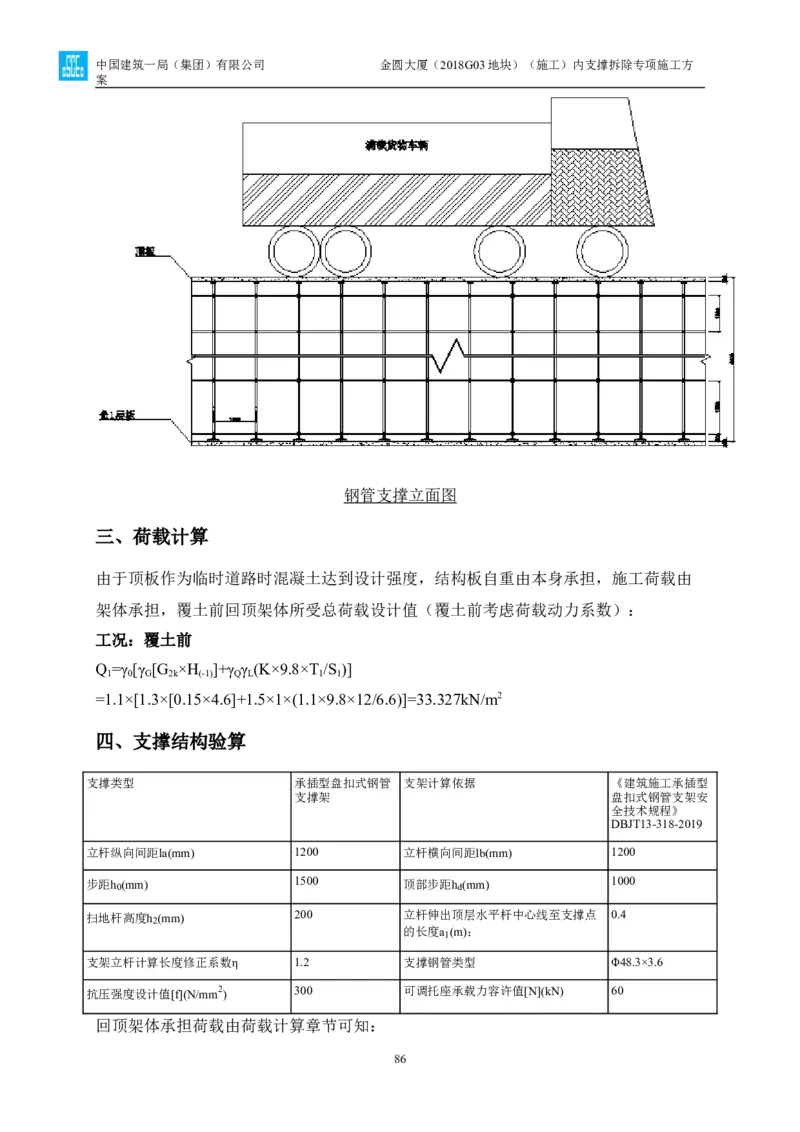

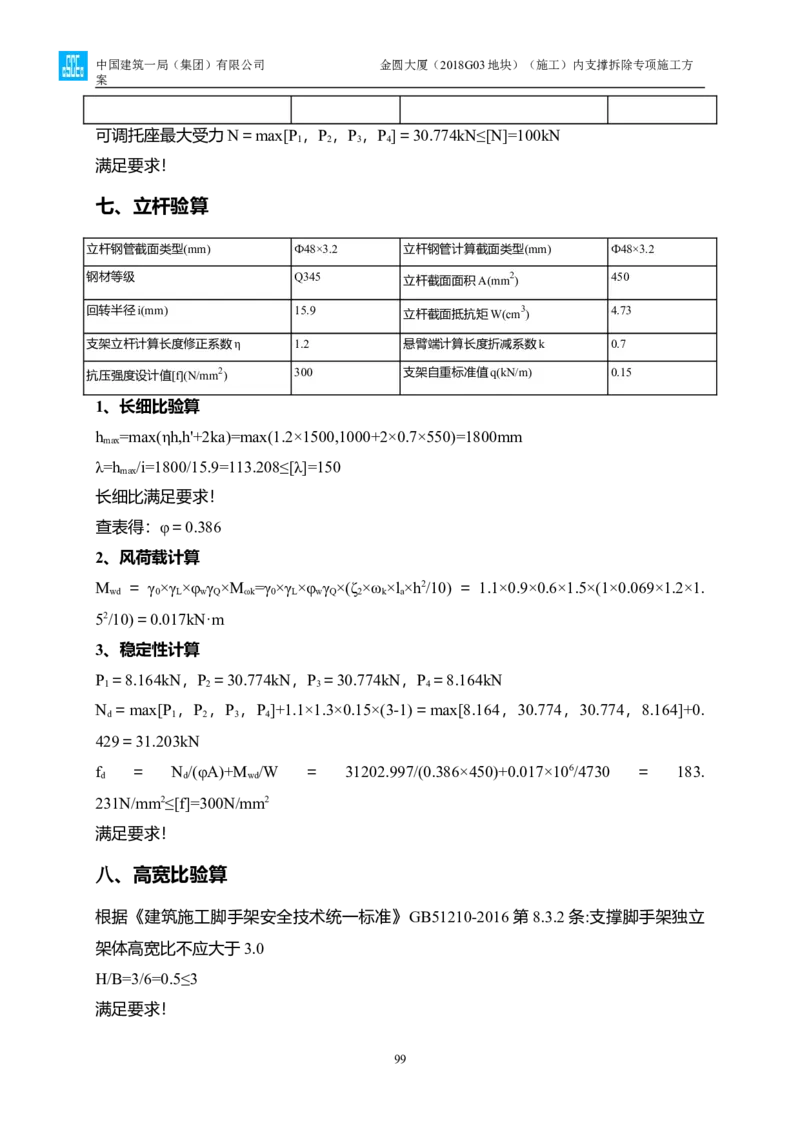

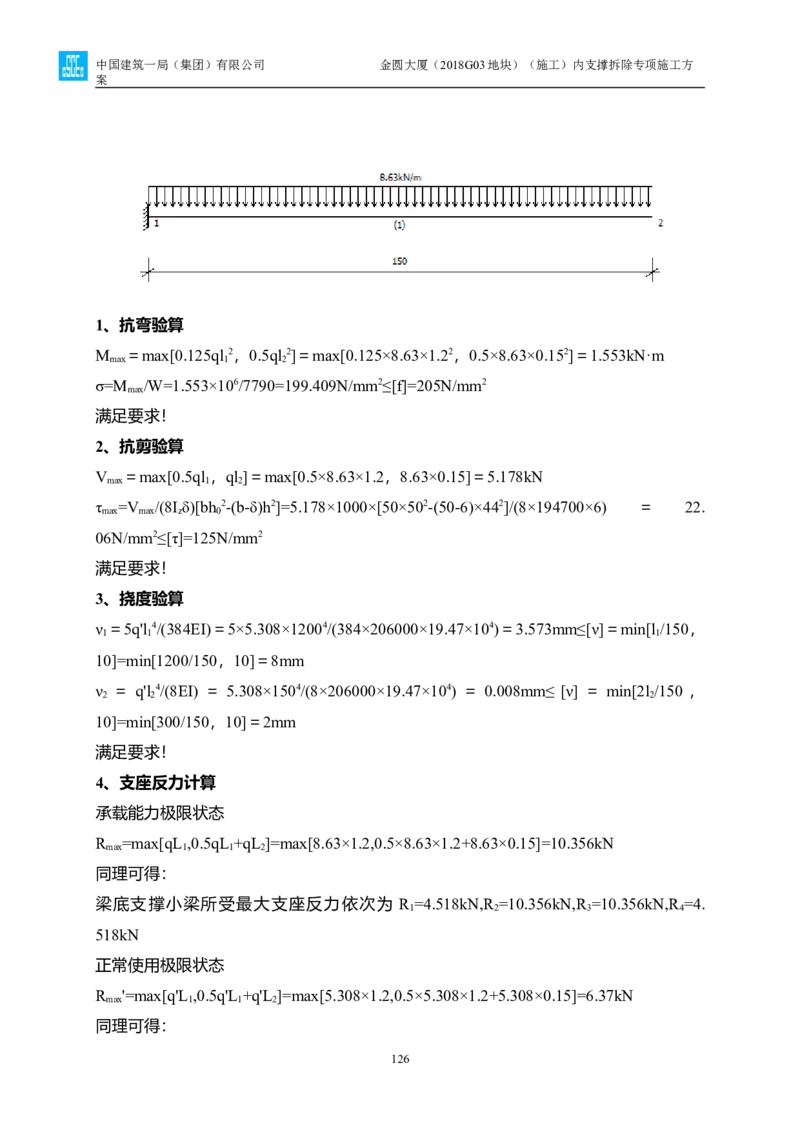

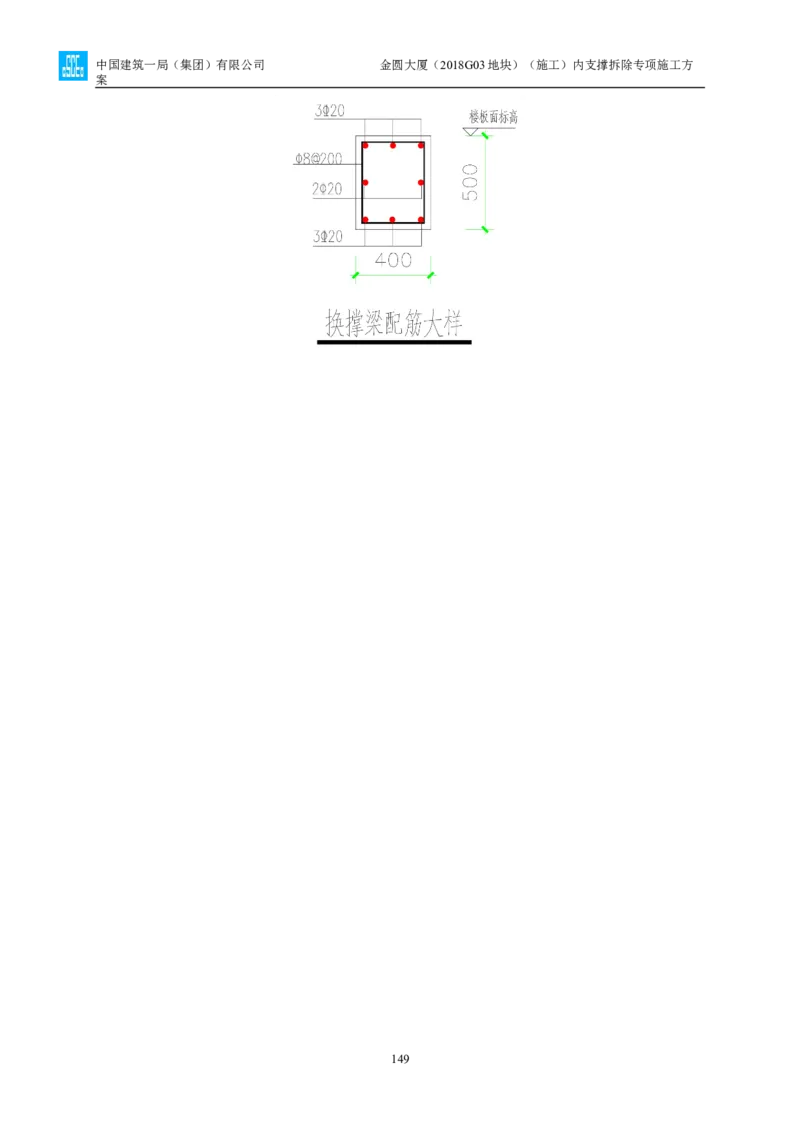

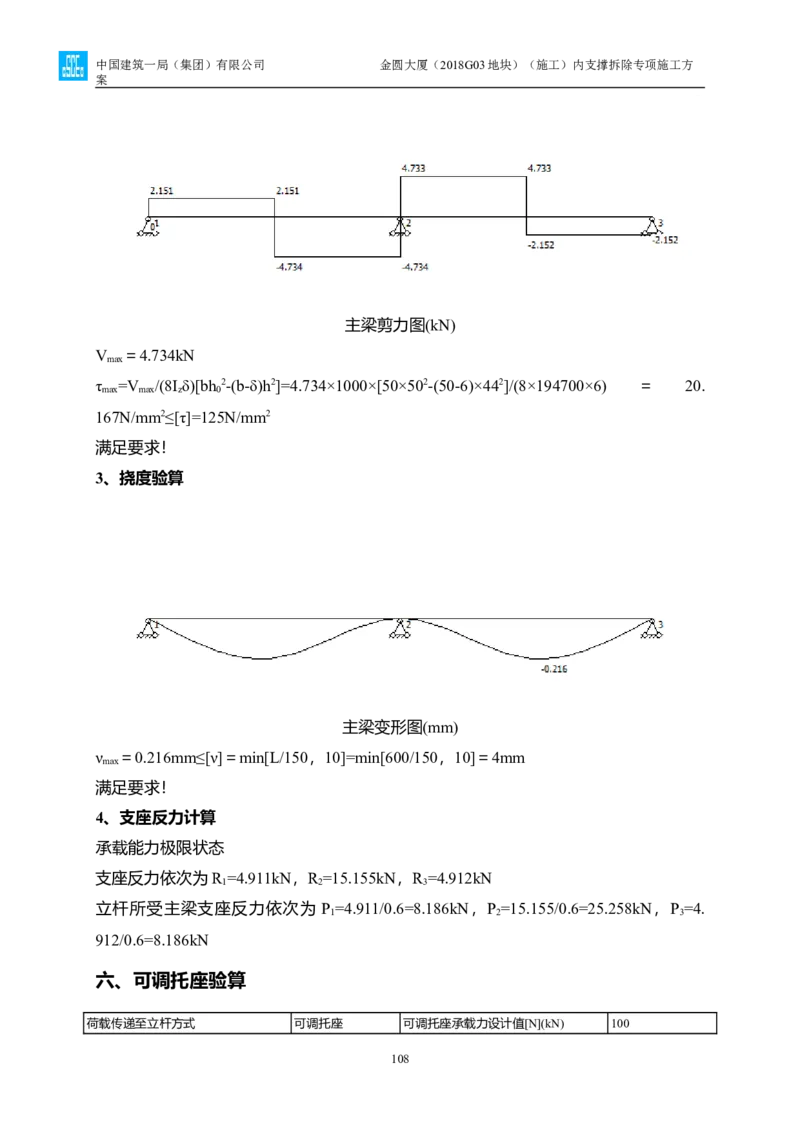

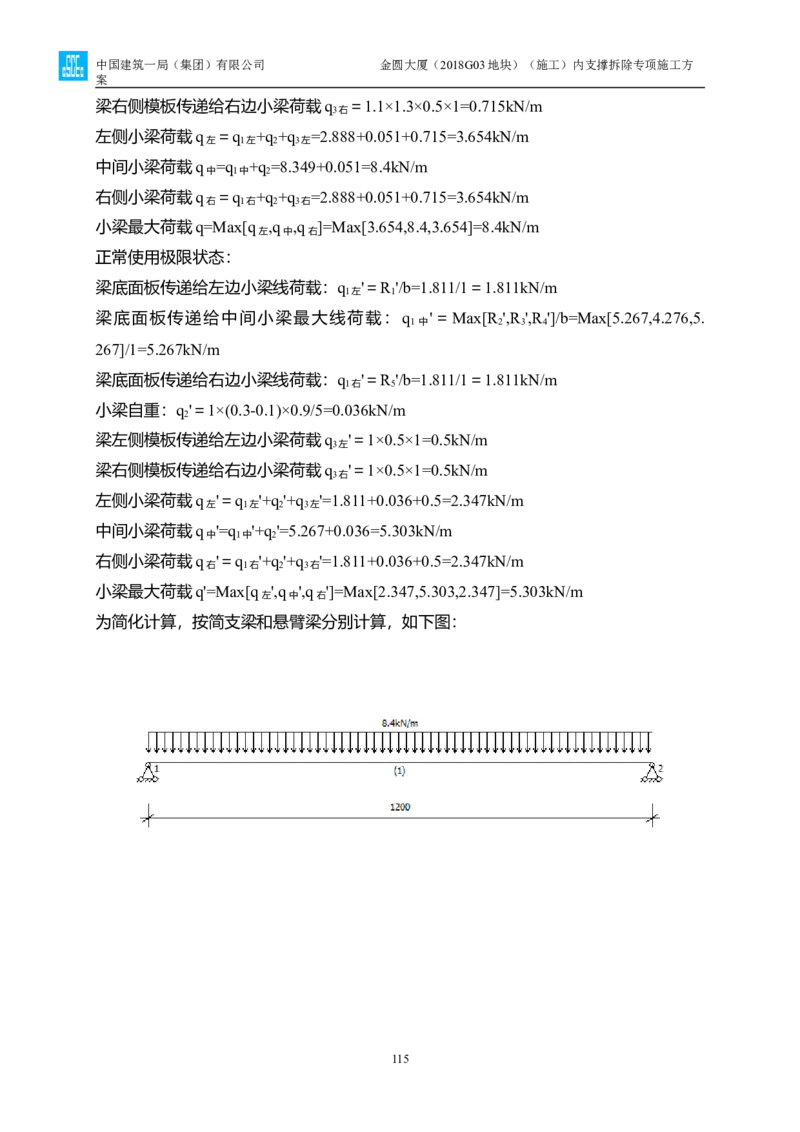

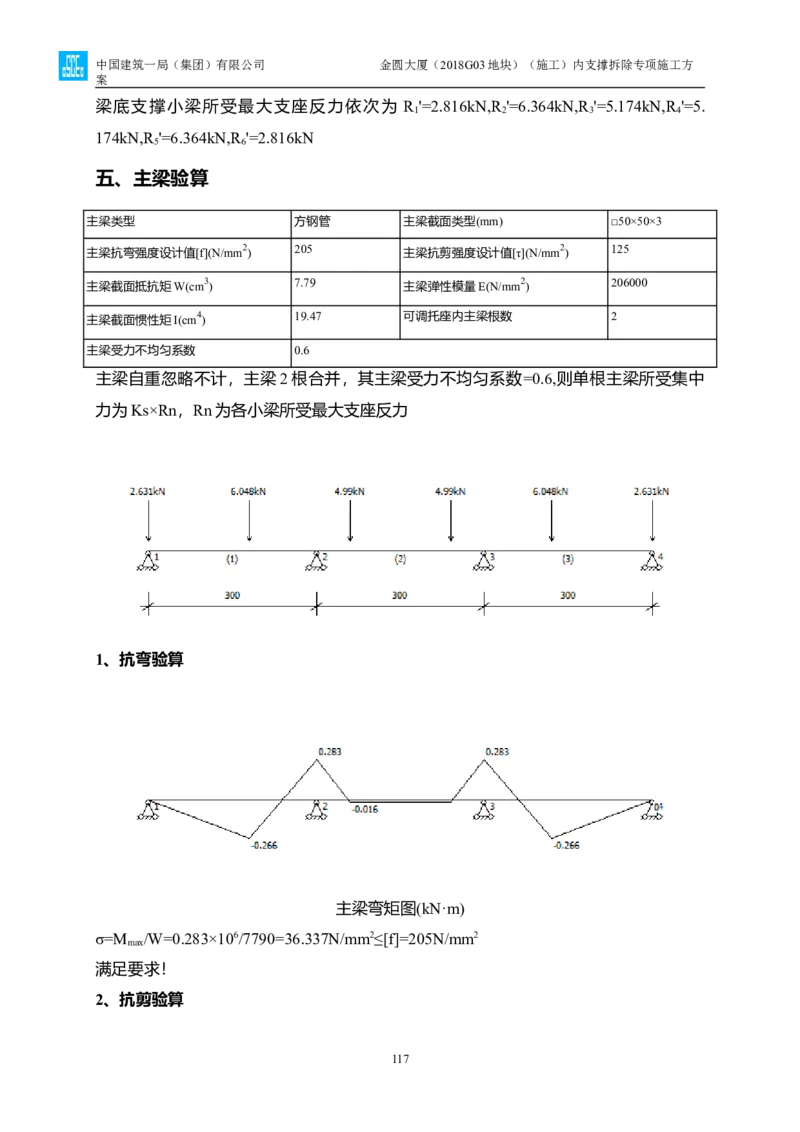

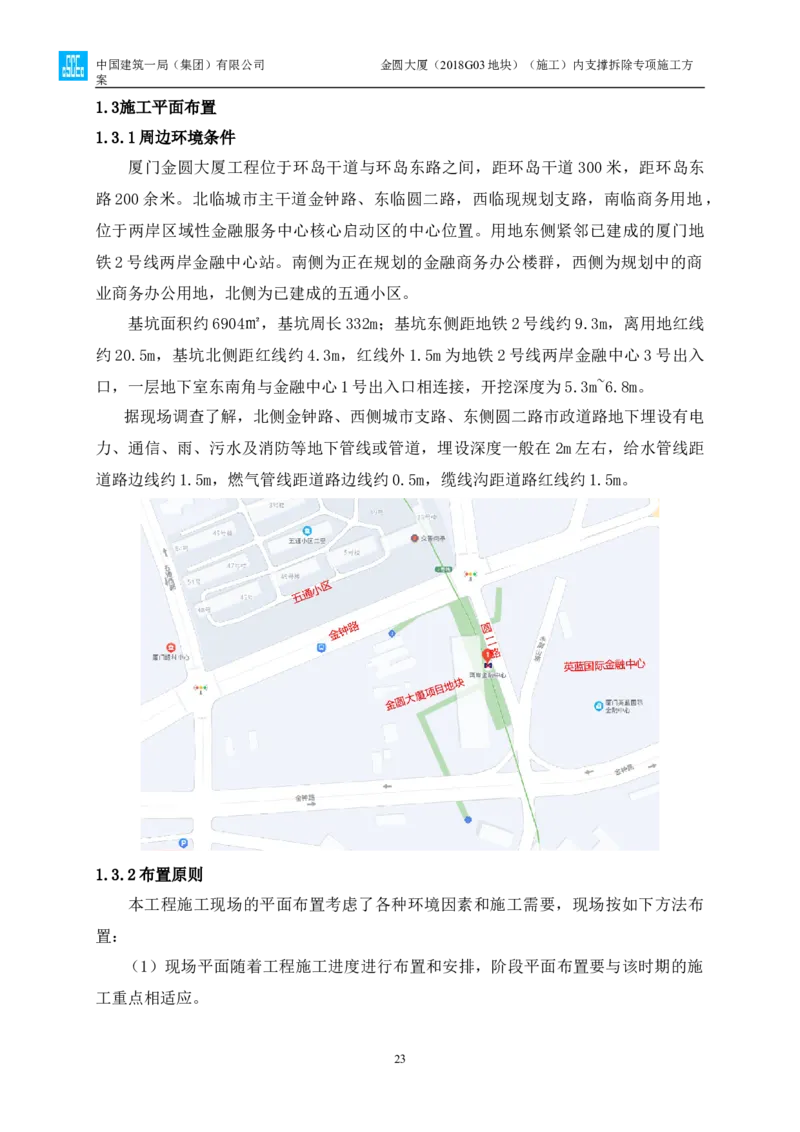

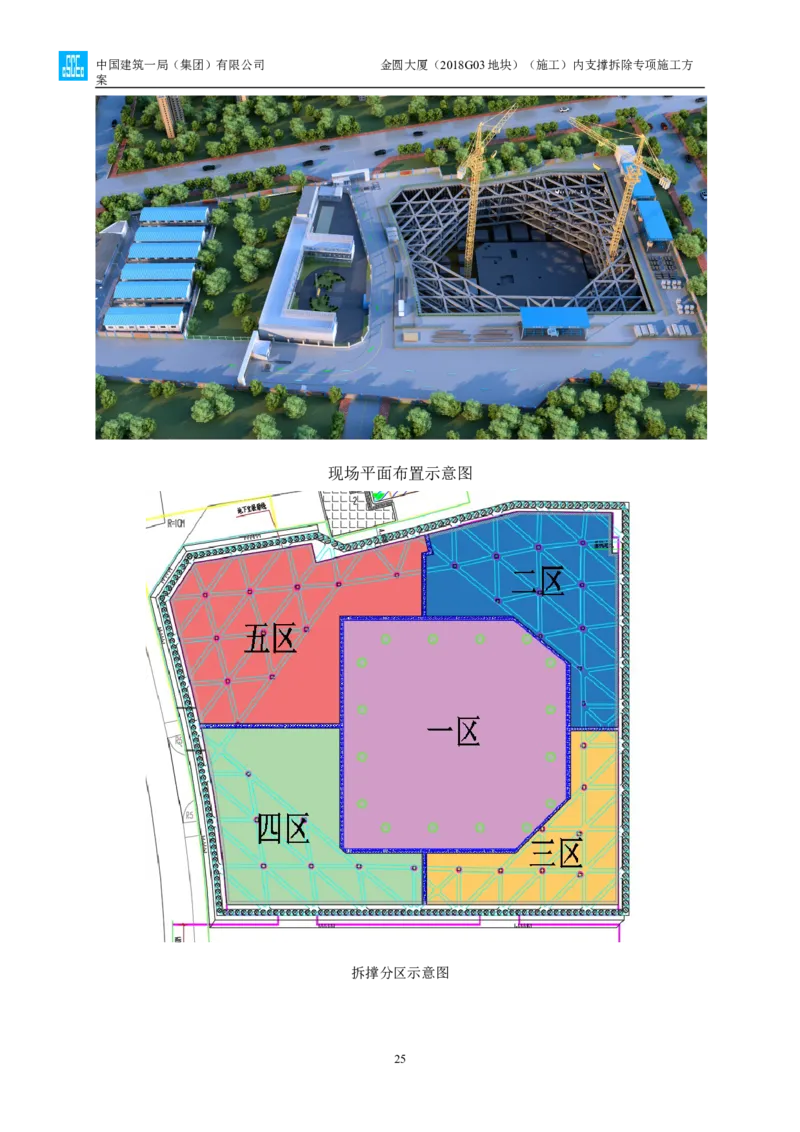

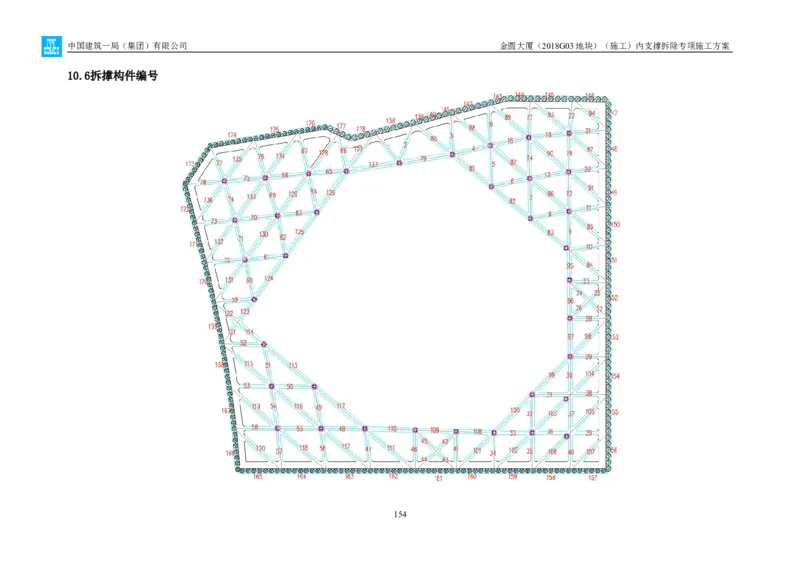

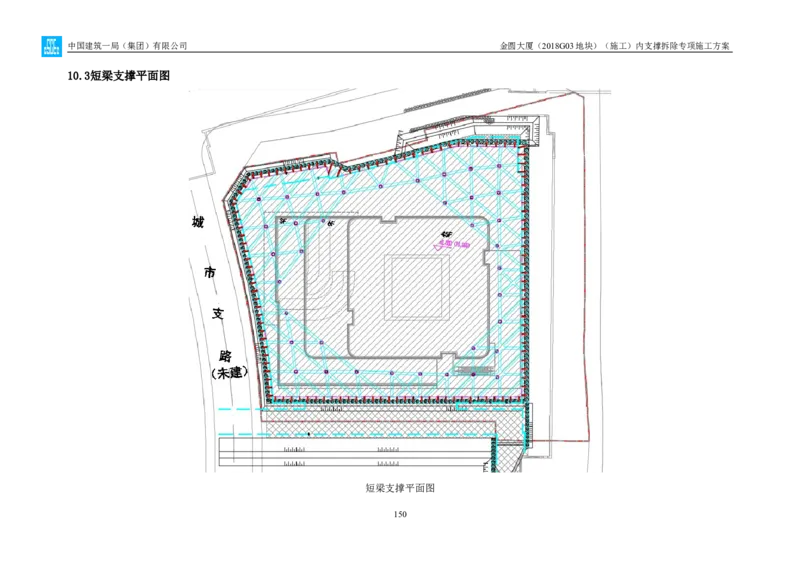

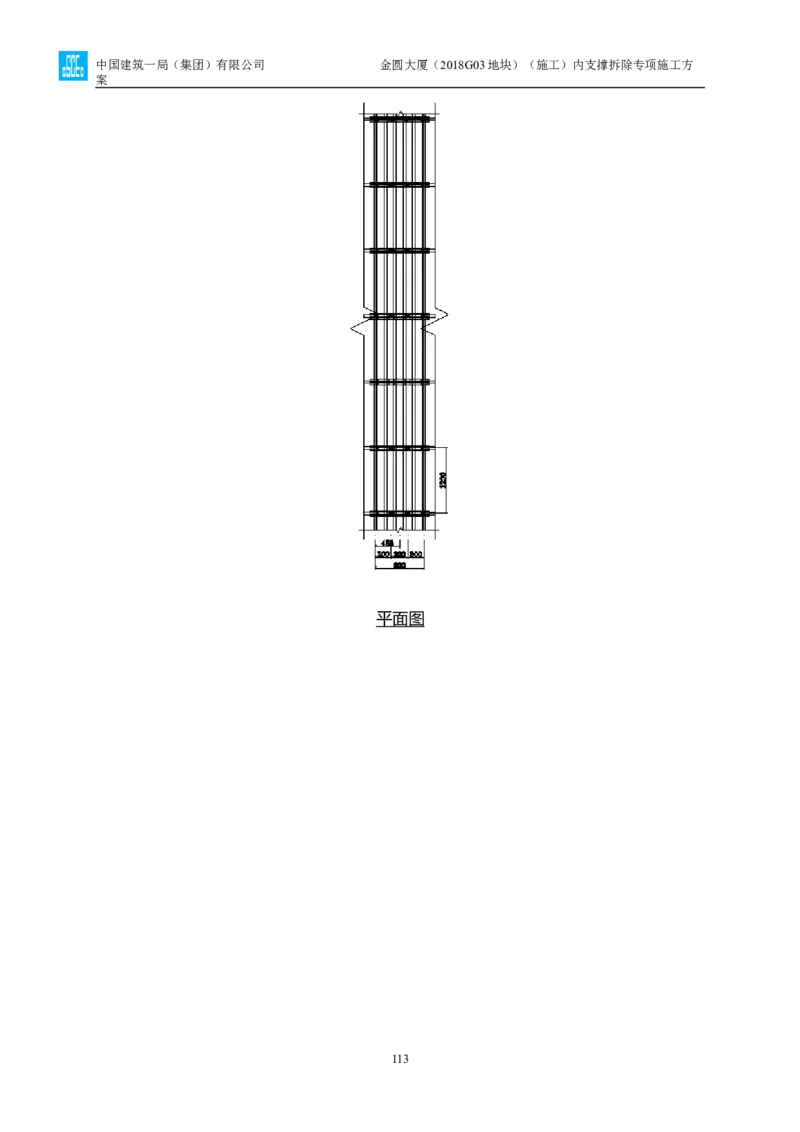

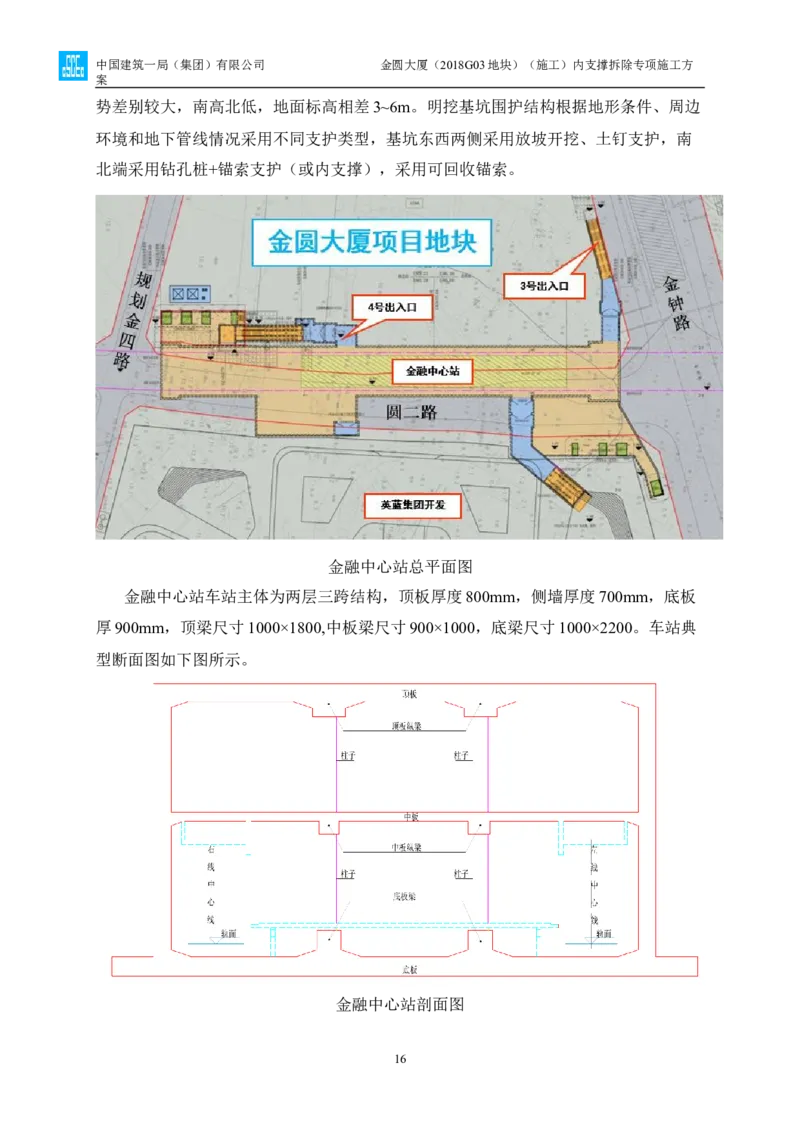

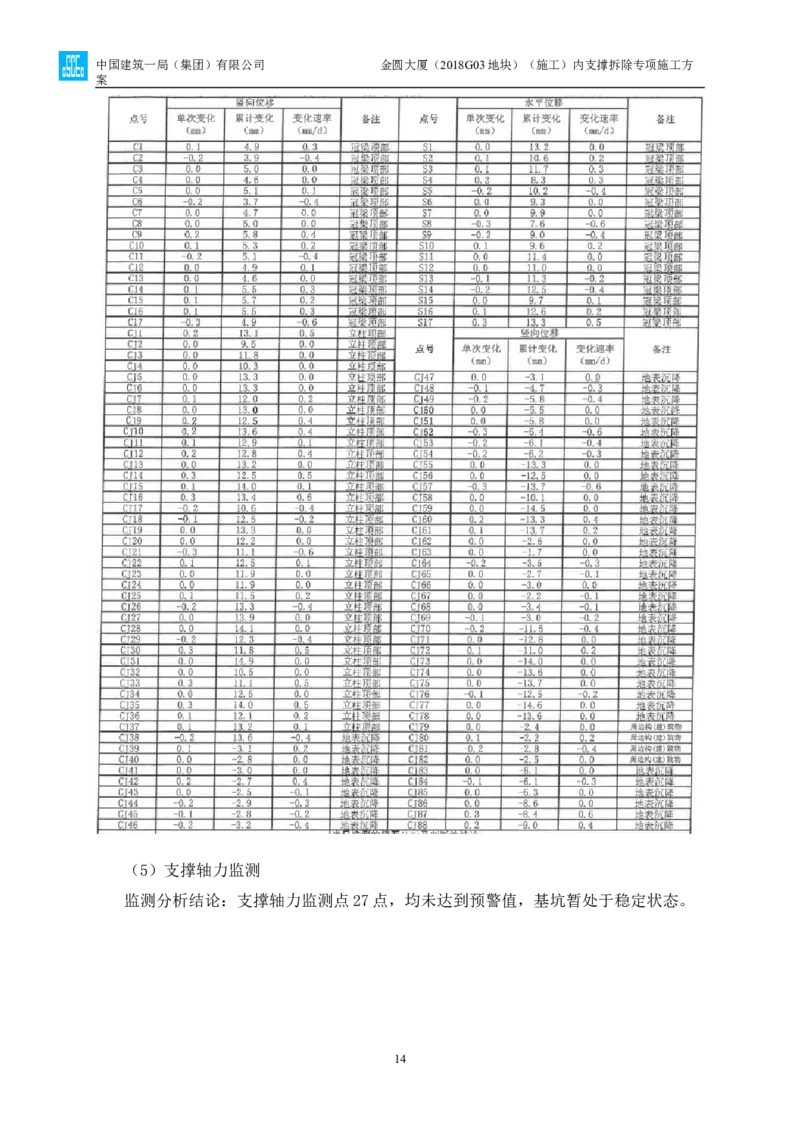

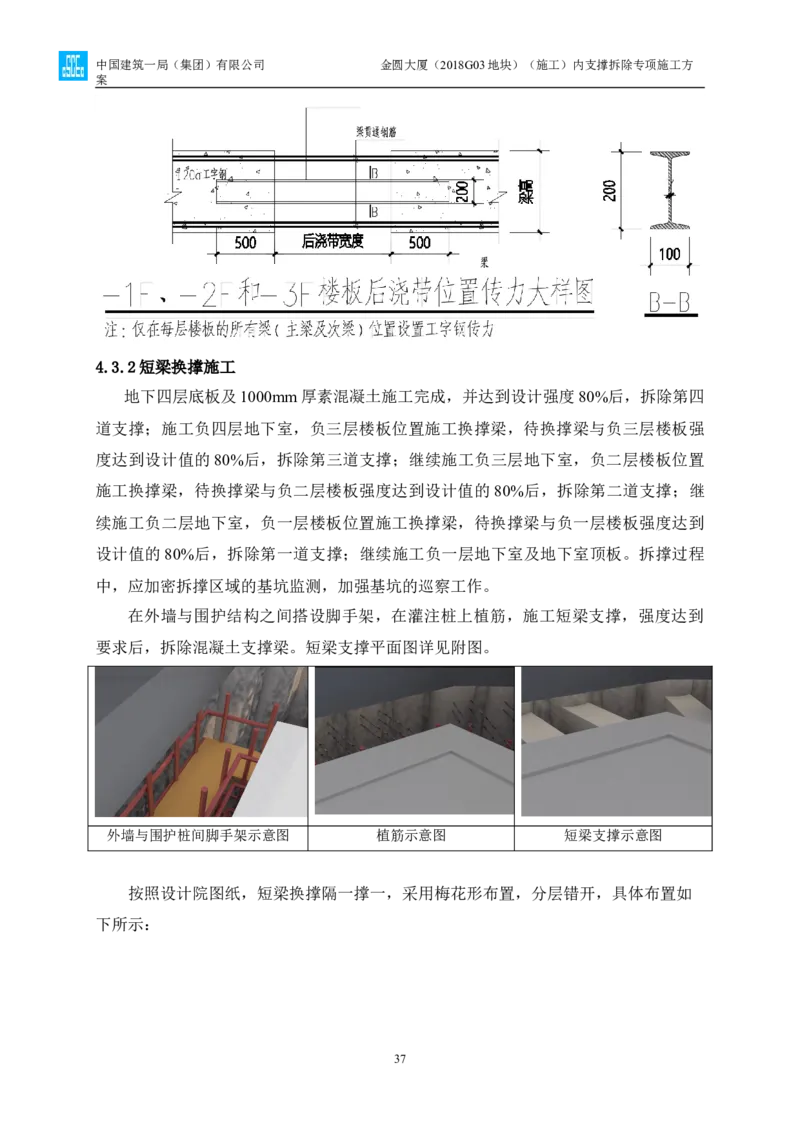

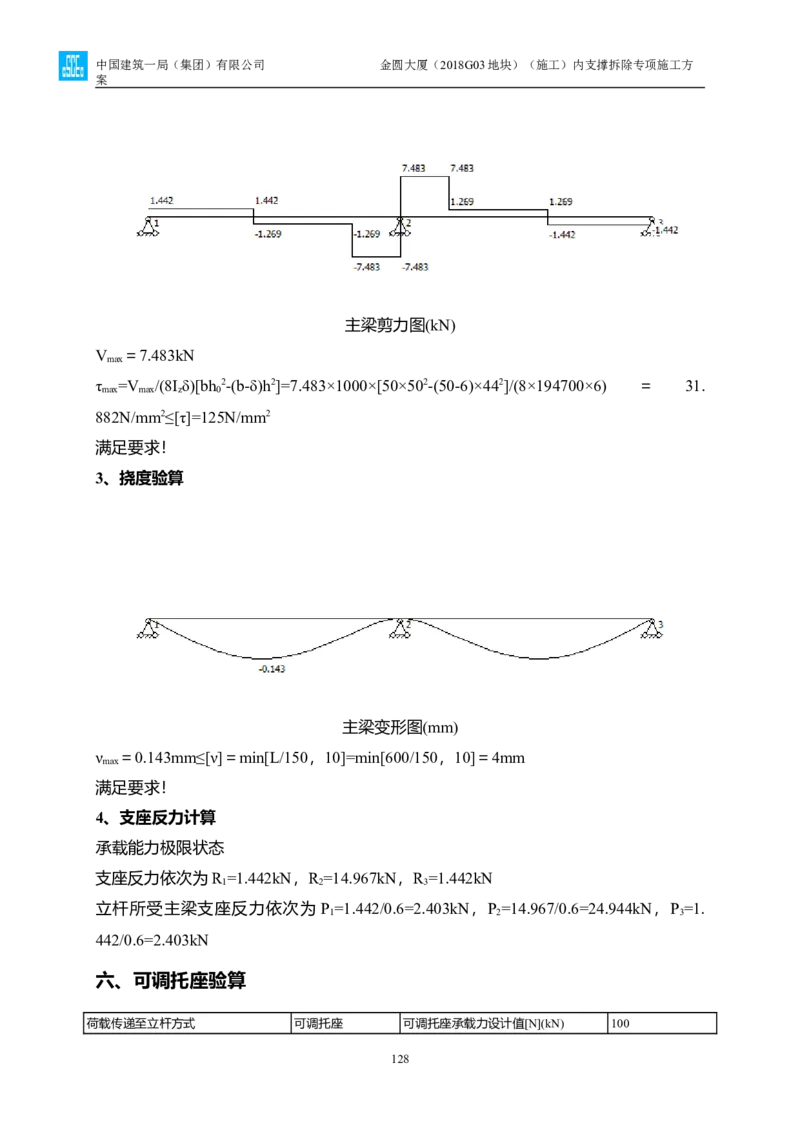

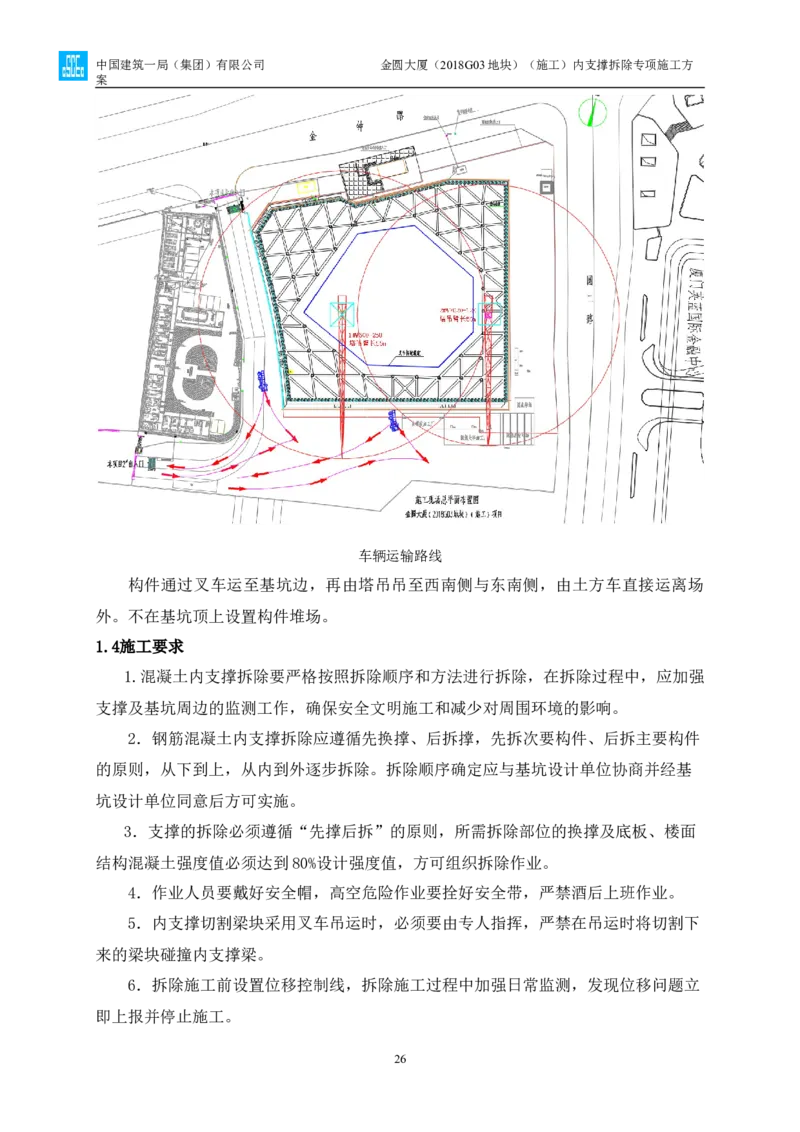

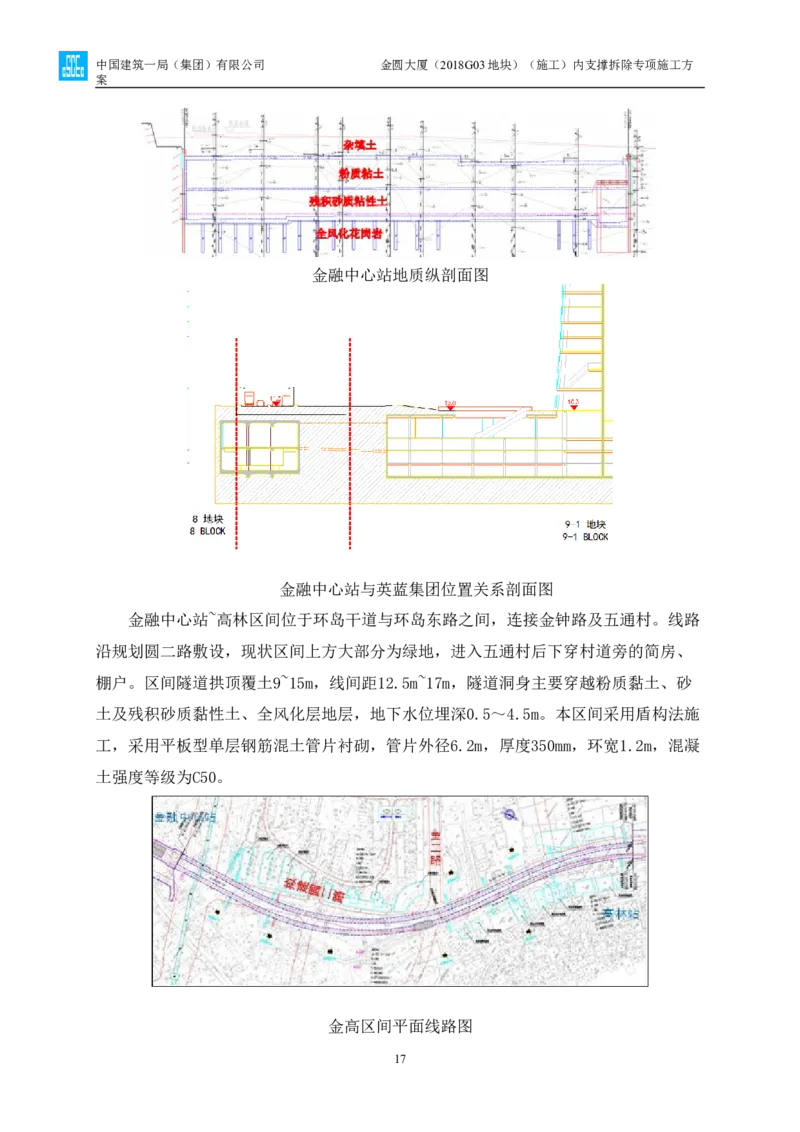

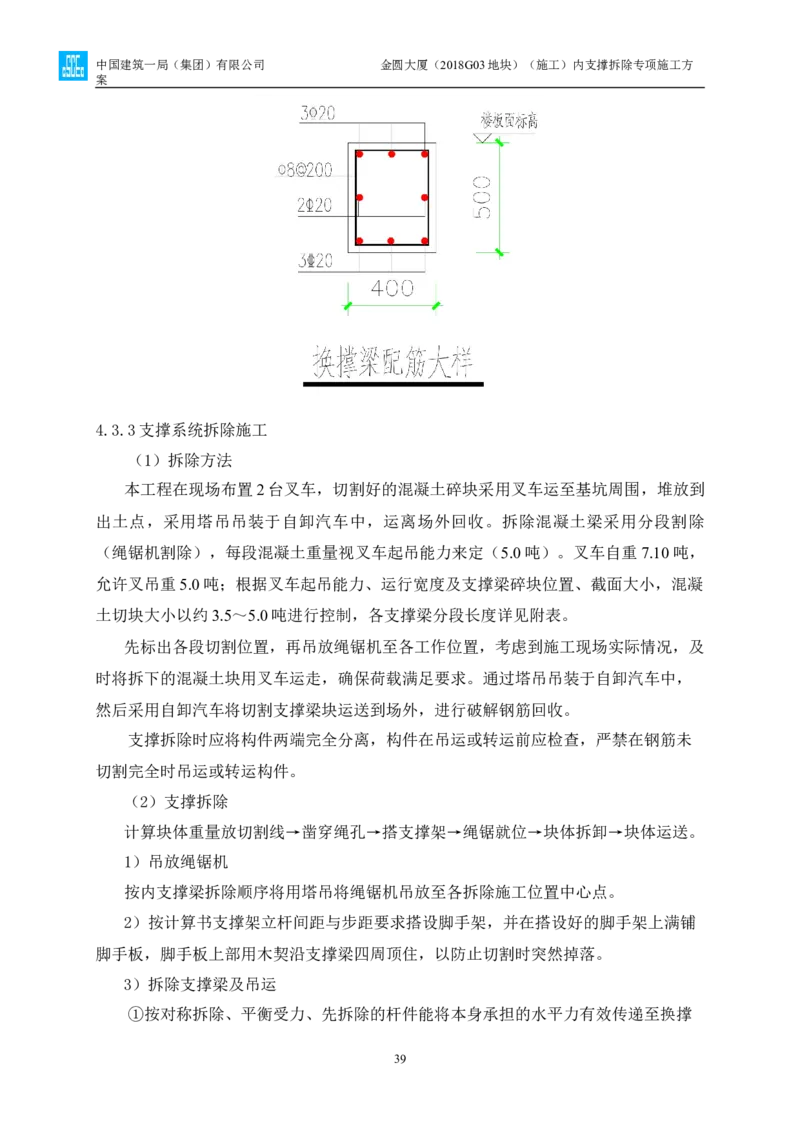

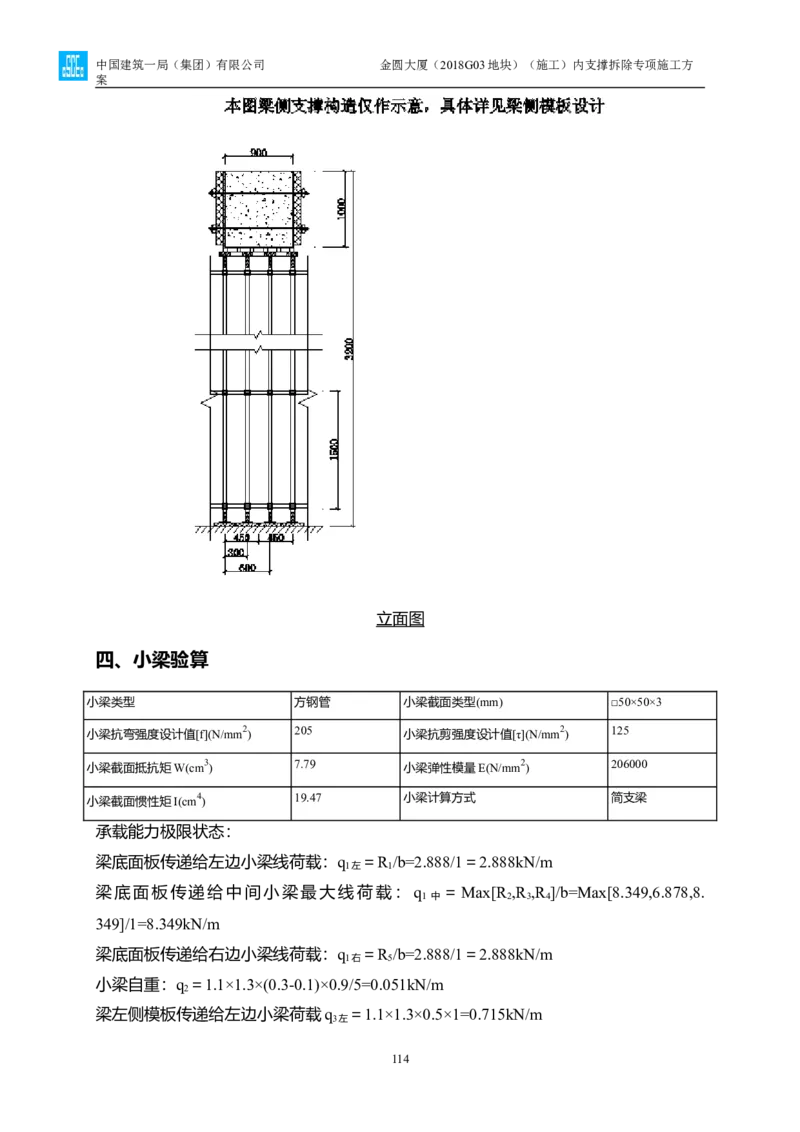

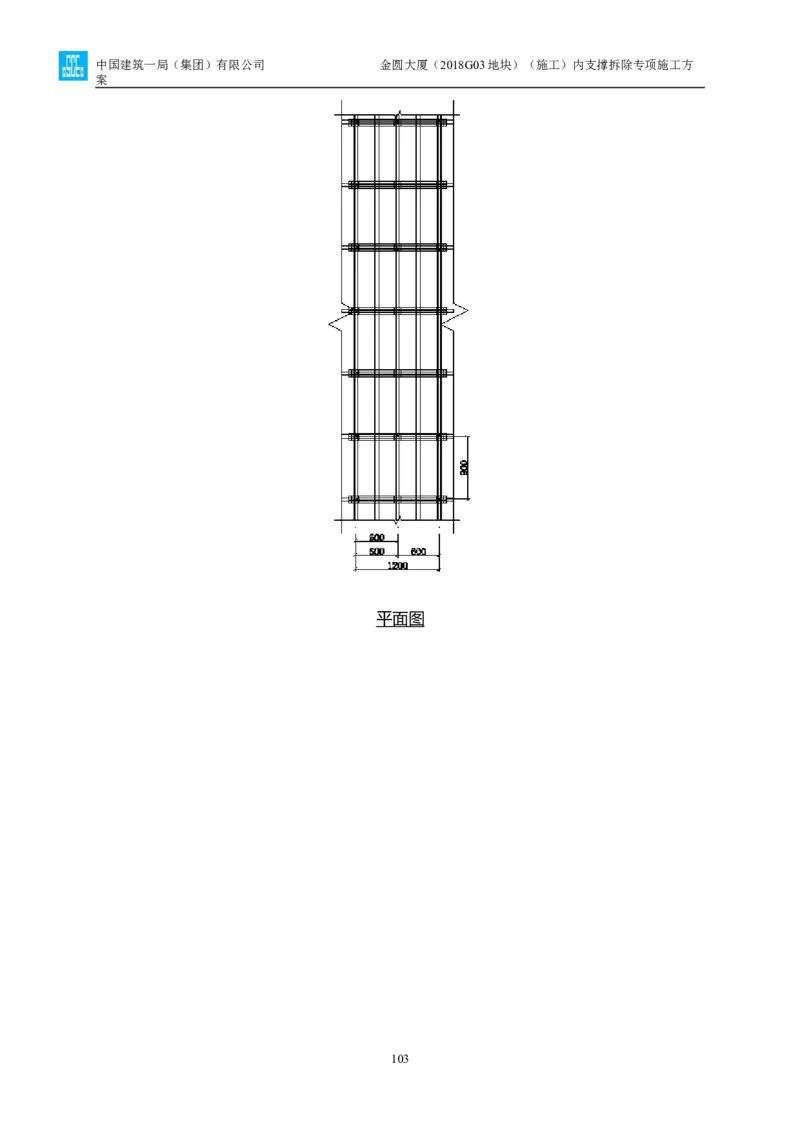

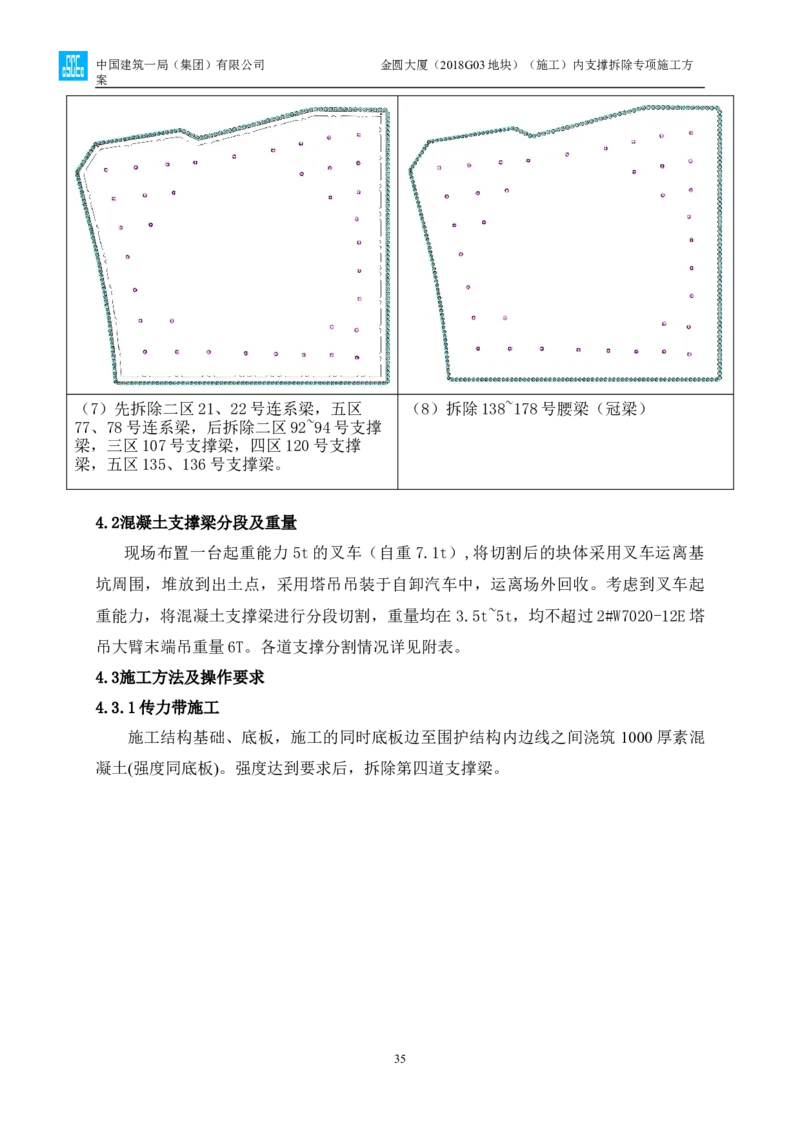

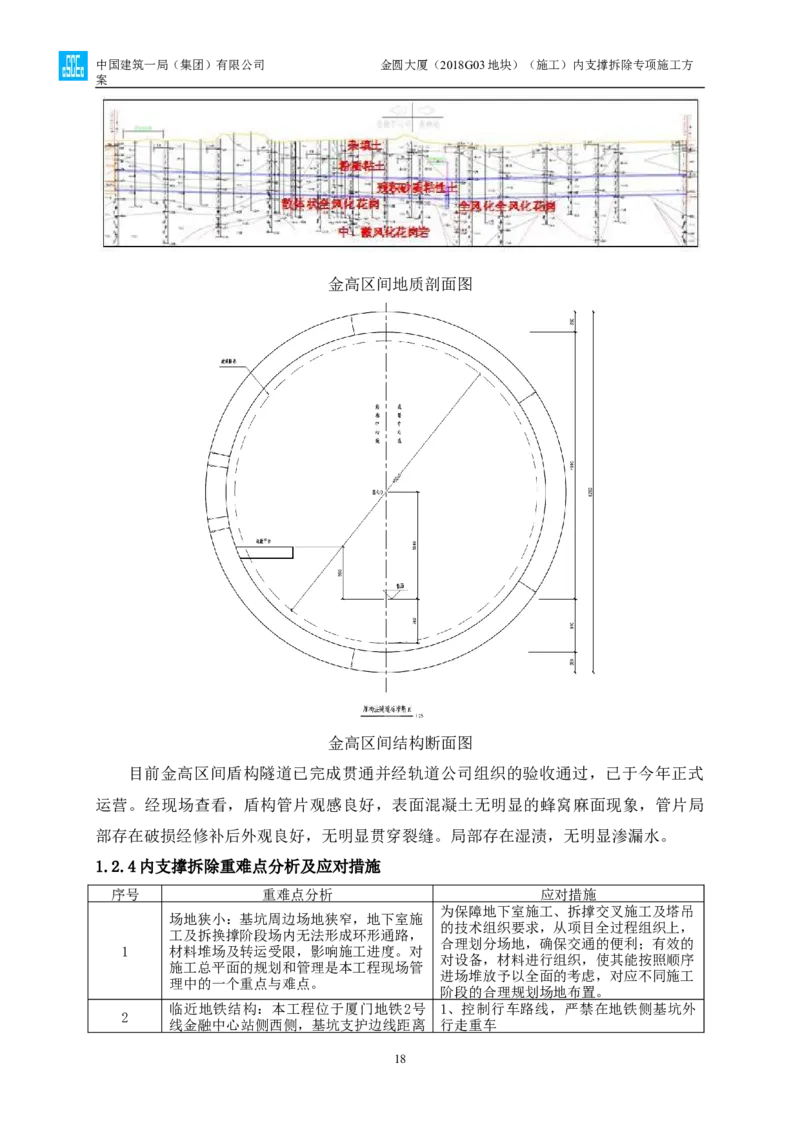

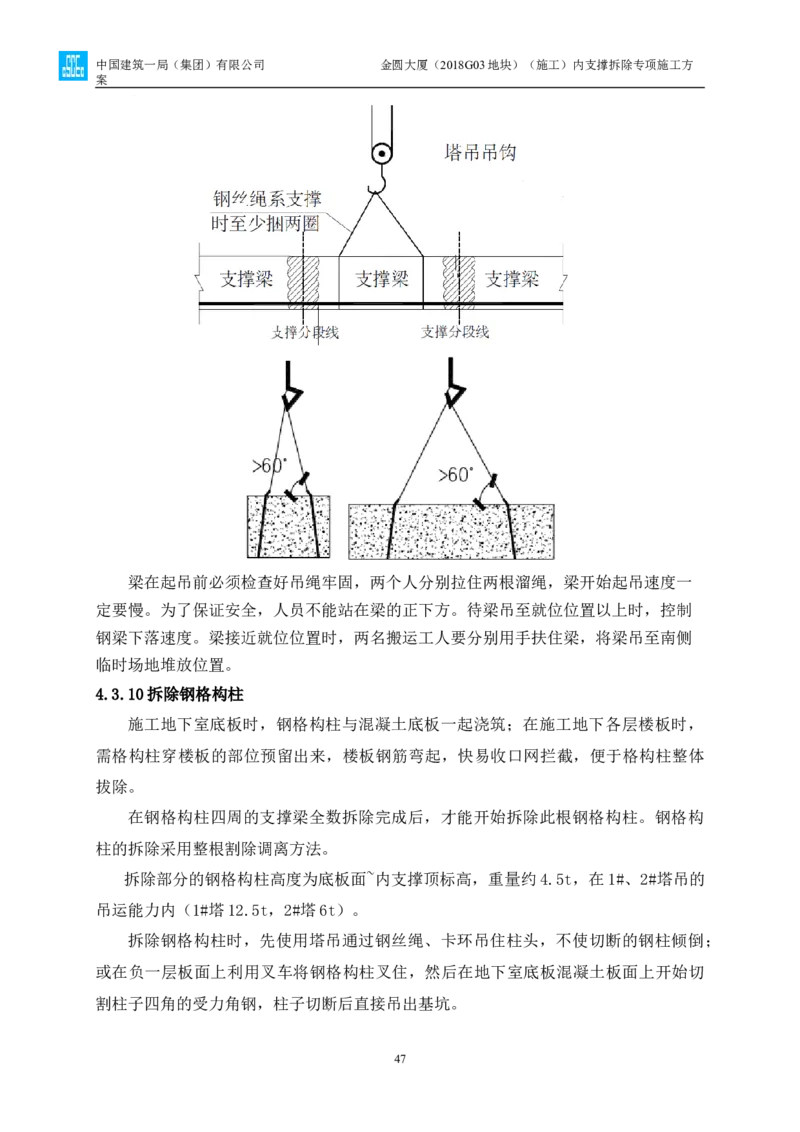

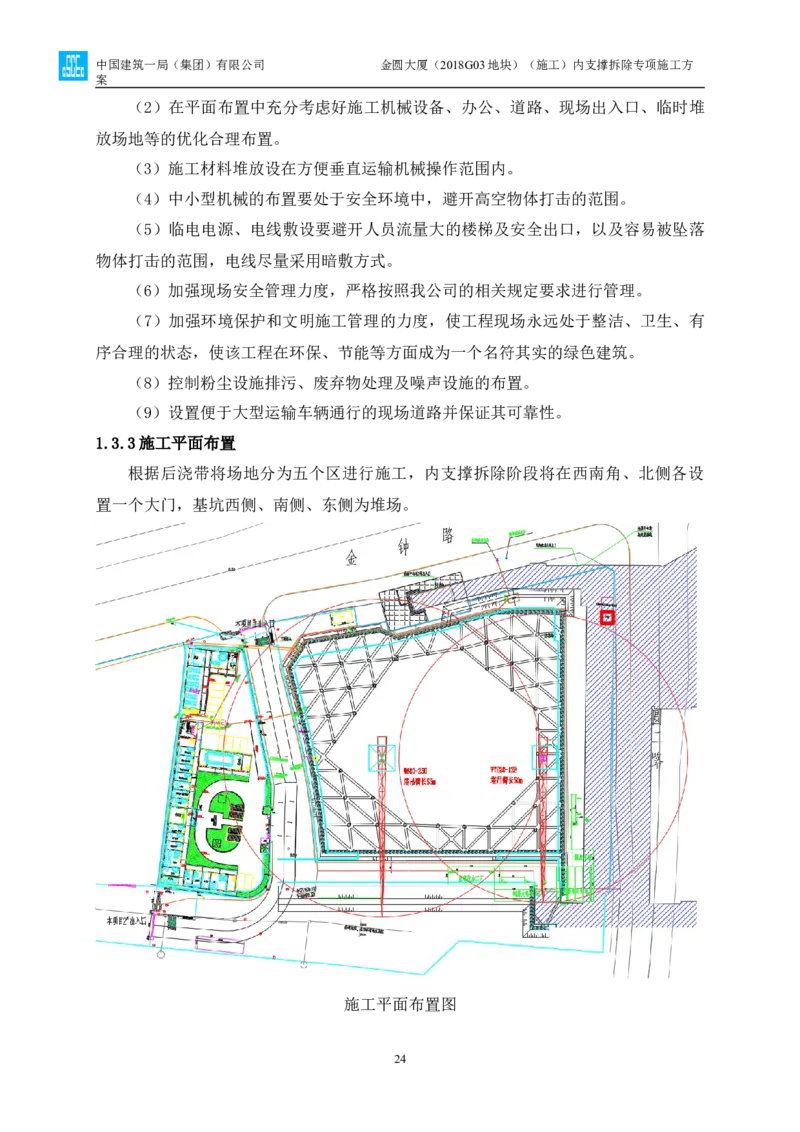

金圆大厦（2018G03地块）（施工） 基坑工程内支撑拆除专项施工方案 编制： 审核： 审批： 中国建筑一局（集团）有限公司 金圆大厦(2018G03地块)(施工)项目部 年 月目录 一、工程概况.............................................................................................................................1 1.1项目概况........................................................................................................................1 1.2基坑内支撑概况............................................................................................................8 1.3施工平面布置..............................................................................................................22 1.4施工要求......................................................................................................................25 1.5技术保证条件..............................................................................................................26 二、编制依据...........................................................................................................................26 三、施工计划...........................................................................................................................27 3.1施工进度计划..............................................................................................................27 3.2材料计划......................................................................................................................28 3.3机械计划......................................................................................................................28 四、施工工艺技术...................................................................................................................29 4.1施工部署......................................................................................................................29 4.2混凝土支撑梁分段及重量..........................................................................................34 4.3施工方法及操作要求..................................................................................................35 五、施工质量安全保证措施...................................................................................................49 5.1质量技术保证措施......................................................................................................49 5.2施工安全保证措施......................................................................................................53 5.3文明施工措施..............................................................................................................59 5.4地铁保护措施..............................................................................................................59 5.5监测监控......................................................................................................................61 六、施工管理及作业人员配备和分工...................................................................................64 6.1施工管理人员..............................................................................................................64 6.2专职安全生产管理人员..............................................................................................65 6.3特种作业人员..............................................................................................................65 6.4其他作业人员..............................................................................................................66 七、验收要求...........................................................................................................................66 7.1验收标准......................................................................................................................66 7.2验收程序......................................................................................................................677.3验收内容......................................................................................................................68 7.4验收人员......................................................................................................................68 八、应急处置措施...................................................................................................................69 8.1危险源识别..................................................................................................................69 8.2现场应急处置措施......................................................................................................71 8.3应急救援组织机构......................................................................................................76 8.4应急救援物资..............................................................................................................78 8.5应急响应流程及救援电话..........................................................................................80 九、计算书...............................................................................................................................81 9.1地下室临时支撑设计计算..........................................................................................81 9.2支撑架设计计算书......................................................................................................90 9.3支撑梁切割分段数及重量统计................................................................................130 十、附图.................................................................................................................................148 10.1塔吊相关说明书......................................................................................................148 10.2短梁换撑示意图......................................................................................................151 10.3短梁支撑平面图......................................................................................................152 10.4施工平面布置图.....................................................................................................153 10.5车辆运输路线示意图..............................................................................................154 10.6拆撑构件编号..........................................................................................................155中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 一、工程概况 1.1项目概况 本工程建设用地位于厦门市湖里区两岸金融中心片区金钟路与圆二路交叉口西南 侧。共1栋建筑，总建筑面积 118002.66平方米（地上建筑面积 91518.66平方米，地 下建筑面积26484平方米），地上 45层，地下4层，裙楼6层。建筑高度215.6米， 最大跨度17.6米，地下四层底板面标高-9.2m，裙楼高度31.8m。东侧紧邻地铁结构， 基坑支护距地铁结构仅6.8m。 1.1.1建筑设计概况 办公、功能用房、商 工程等级 一级 建筑分类 一类超高层建筑 建筑用途 业、车库 占地面积 3643.58m2 绿地率 15.1% 容积率 8.732 建筑面积 总建筑面积118002.66m2 地上91518.66m2 地下26484m2 地上建筑 10179.032m 地下用地面 8209.175m2 单体面积 117904m2 用地面积 2 积 建筑高度 215.6m 建筑层数 地上45层，地下4层 防水等级 一级 耐火等级 一级 设计年限 50年 地上外墙为200厚蒸压加气混凝土砌块；地上内隔墙均为100厚及200厚加气混凝土 非承重内 砌块；电梯井道侧壁、女儿墙、烟道及排气管道、卫生间及水泵房等受潮环境或受冷 墙 热环境交替影响的房间隔墙等内墙采用90厚190厚蒸压粉煤灰多孔砖 花岗岩面层、水泥砂浆面层、地砖面层、防滑地砖面层、防静电架空 楼地面 活动地板、金刚砂细石混凝土、防油细石混凝土、网络架空地板、PVC 地板 踢脚 地砖踢脚、水泥砂浆踢脚、涂层踢脚、石材踢脚、不锈钢踢脚 内装做法 干挂石材墙面、挂贴石材墙面、釉面砖防水墙面、涂料墙面、涂料防 墙面 潮墙面、穿孔板吸声墙面、水泥砂浆墙面、设有内保温外墙的内墙面 无抹灰顶棚、刮腻子顶棚、涂料顶棚、硅酸钙板吊顶、铝方板吊顶、 顶棚 铝格栅吊顶、矿棉板吸声吊顶、防霉无机涂料顶棚 铝板、玻璃幕墙饰面、浅灰色外墙涂料墙面、挂贴石材墙面、岩棉抹 外装做法 外墙 灰外墙外保温 地下底板 2.0厚自粘聚合物改性沥青防水卷材（无胎） 20厚1：2聚合物水泥砂浆防水层+2.0厚自粘聚合物改性沥青防水卷 地下外墙 材（无胎） 2.0厚自粘聚合物改性沥青防水卷材（无胎）+1.2厚聚氯乙烯防水卷 防水做法 地下顶板 材（内增强型耐根穿刺防水层） 屋面防水 一道像化沥青非固化防水涂料≥2.0厚+SBS改性沥青防水卷材≥4.0厚 室内防水 2厚聚合物水泥基防水涂料（Ⅱ型）、1.5厚聚氨酯防水层 1.1.2结构设计概况 设计使用 基础设计等 50年 结构耐火等级 一级 甲级 年限 级 结构安全 备注：“重要构件”指的是 一级 等级 核心筒、框架柱、框架梁、 结构耐久 50年 抗震设防烈度 7度 悬臂臂桁架、H型钢柱、环 1中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 年限 抗震设防 （乙）类（重点设防） 带桁架、支撑等重要构件。 类别 结构形式 钢管砼框架-钢筋砼核心筒结构 基础类型 旋挖灌注桩基础 框架柱：一级，底部加强区、 框架部分抗震等级 框架梁：二级 27F~29F、36F~38F为特一级 高层主楼及其连接的裙房周边 地下室构件部位 其余 外延跨 地下室一层顶板 梁、地下一层墙、 特一级 三级 柱 地下室二层顶板 抗震等级 梁、地下二层墙、 特一级 三级 柱 地下室三层顶板 梁、地下三层墙、 特一级 三级 柱 地下室四层顶板 梁、地下四层墙、 特一级 三级 柱 钢板Q355BQ235 钢材 钢筋HPB300、HRB400（本工程钢筋全部受力钢筋采用HRB400钢筋） 梁板： 墙柱、连梁： B4层~首层：C35；首层~27层：C30； B4层~19层：C60；20层~31层：C55； 28 层、29 层：C40；30 层~36 层： 32 层~43 层：C50；44 层~停机坪： C30； 混凝土 C45； 37 层、38 层：C40；39 层~停机坪： C30； 其他：基础底板C35，地下室外墙C40，构造柱、压顶梁、过梁、栏板等、除特别 注明者外均采用混凝土强度等级C25。 结构效果 图 1.1.3工程基本情况和各参建方 序号 项目 内容 2中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 1 工程名称 金圆大厦（2018G03地块）（施工） 2 工程地址 厦门市湖里区两岸金融中心片区金钟路与圆二路交叉口西南侧 3 建设单位 厦门金圆投资集团有限公司 4 代建单位 厦门两岸金融中心建设开发有限公司 5 勘察单位 福建省建筑设计研究院有限公司 基坑设计单位 福建省建筑设计研究院有限公司 中国中元国际工程有限公司 6 主体设计单位 中元（厦门）工程设计研究院有限公司 7 监理公司 福建越众日盛建设咨询有限公司 8 质量监督 厦门市建设工程质量安全站 9 施工总包 中国建筑一局（集团）有限公司 1.1.4工程地质及水文地质 （一）工程地质条件 拟建场地在钻孔揭露深度范围内所分布地层主要由新近人工填土层（Q4ml），其 下依次为第四系全新统冲洪积层（Q4al-pl）、第四系更新统残积层（Qel）以及燕山 晚期侵入的中粗粒花岗岩（γ52(3)c）组成。拟建场地内地层分布自上而下依次描述 如下： （1）人工填土层（Q4ml） 素填土①1：灰黄、褐黄色为主，松散～稍密为主，稍湿～湿，主要由粘性土回填 形成，局部夹有少量碎石、植物根系等杂质，硬杂质含量约占 25%，颗粒大小 10～ 50mm，土质不均匀，回填时间约1年，未经专门压实处理，尚未完成自重固结，密实 度及均均性差。本层标准贯入试验 52 次，锤击数实测范围值 N=3～18 击，平均值 N=7.8 击，标准值 N=7.2 击；锤击数经杆长修正后范围值 N=2.8～17.9 击，平均值 N=7.4击，标准值N=6.9击。该层力学强度较低，工程性能差，且具有一定的湿陷性。 全场地均有分布，层厚为1.80～10.90m。 淤泥质填土①2：青灰、灰黑色，呈软塑~可塑状态，成份以淤泥为主，土质不均 匀，有腥臭味。主要为原有农田、池塘翻挖回填而成，回填时间约 1年左右，未经压 实处理，未完成自重固结。具天然含水量高、孔隙比大的特性，属高压缩性、灵敏度 高特殊性土，具力学强度低，工程性能极差等特性。该层在场地内部分区域（DK11、 DK13、JK3、JK5、ZK1、ZK9、ZK13、ZK17）有分布，顶板埋深为2.30～5.50m，顶板标 高为4.92～6.50m，揭露厚度为1.10～3.60m。 3中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （2）第四系冲洪积层（Q4al+pl） 粉质粘土②1：灰白、褐黄等色，饱和，可塑~硬塑。主要成分由粘、粉粒组成， 含中粗砂约10%～20%。稍有光泽，无摇震反应，干强度及韧性中等，切面较光滑，粘 性强。本层标准贯入试验62次，锤击数实测范围值N=9～24击，平均值N=14.1击，标 准值N=13.4击；锤击数经杆长修正后范围值N=8.6～20.4击，平均值N=11.9击，标准 值N=11.3击。属中等压缩性地基土，力学强度一般，工程性能一般。该层在场地内除 DK5、DK7、DK9外，场地内均有分布，顶板埋深为1.80～13.20m，顶板标高为-2.23～ 5.73m，厚度为0.95～10.60m。 （含泥）中砂②2：灰黄、褐黄等色，饱和，以中密为主，局部松散或稍密，经水 流分选主要表现为中砂，局部为粗砂等，成份主要为石英砂及少量长石细颗粒，石英 砂颗粒呈次棱角状、次圆状，含泥量约15～20%，颗粒级配一般，分选性一般。本层标 贯试验41次，实测锤击数9～29击，锤击数统计平均值17.1击，标准值15.7击；修 正击数8.4～23.1击，平均值14.3击，标准值13.2击。属中等压缩性土，力学强度中 等，工程性能中等。该层在场地内大部分区域（DK1～DK4、DK6、DK11～DK14、JK1～ JK5、ZK1～ZK3、ZK5～ZK10、ZK12～ZK14、ZK16、ZK17、ZK19、ZK21）有分布，顶板 埋深为3.00～10.90m，顶板标高为-3.53～4.49m，揭露厚度为0.80～8.10m。 （3）第四系残积层（Qel） 残积粘性土③：褐黄、灰白等色，可塑～硬塑。母岩为花岗岩，原岩结构特征尚 可辨认，矿物成分中的长石高岭土化，云母等矿物多已风化成粘土。成分以次生粘土 矿物及残留石英颗粒为主，>2mm颗粒含量为0.10%～1.50%。切面较光滑，无摇震反应， 干强度及韧性中等，粘性较差。该层在水平方向上均匀性相对较好，但在垂直方向上 均匀性较差，风化程度则自上而下逐渐减弱、强度逐渐提高。本层标准贯入试验 127 次，实测锤击数范围值N=12～29击，平均值N=22.2击，标准值N=21.6击；锤击数经 杆长修正后范围值N=9.2～23.0击，平均值N=16.2击，标准值N=15.8击，属中等压缩 性地基土，天然状态下力学强度中等，工程性能较好。该层属特殊性土，具有泡水易 软化、崩解，使强度降低的不良特性。全场地均有分布，顶板埋深为 8.20～21.90m， 顶板标高为-10.93～0.45m，揭露厚度为4.10～15.00m。 （4）燕山晚期侵入中粗粒花岗岩（γ52(3)c） 全风化花岗岩④：褐黄、灰白等色，岩石风化剧烈，组织结构基本破坏，具残余 结构强度，矿物成分中的长石高岭土化，云母等矿物多已风化成粘土，成分主要为次 4中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 生粘土矿物及残留的石英颗粒，含石英砾粒0.52～3.75%(平均1.54%)。岩芯呈坚硬土 状、散体状结构，轻击易散，风化裂隙极发育。岩石质量指标 RQD=0，岩石坚硬程度属 极软岩，岩体完整程度属极破碎，岩体基本质量等级为Ⅴ级。此层与上述残积粘性土 ③呈渐变过渡关系，根据福建省地方标准《岩土工程勘察规范》DBJ13-84-2006有关规 定，按实测标贯击数在30≤N﹤50击确定分层界限。全风化花岗岩④具有泡水易软化、 崩解、结构破坏使强度降低等特性。本层标准贯入试验 143 次，实测锤击数范围值 N=30～49击，平均值N=39击，标准值N=38.3击，锤击数经杆长修正后范围值 N=21～ 31.9击，平均值N=25.7击，标准值N=25.3击。该层具中低压缩性，天然状态下力学 强度较高，工程性能较好。该层全场地均有分布，顶板埋深为 15.50～29.30m，顶板标 高为-18.56～-6.25m，揭露厚度为3.70～21.90m。 砂土状强风化花岗岩⑤：灰黄、灰白等色，岩石风化强烈，组织结构大部分风化 破坏，但仍清晰可辨，矿物成分主要由未尽风化的长石、石英及云母等组成，含石英 砾粒8.91～19.21%(平均14.28%)。岩芯呈坚硬砂土状、散体状结构，岩石质量指标 RQD=0，岩石坚硬程度属极软岩，岩体完整程度属极破碎，岩体基本质量等级为Ⅴ级。 此层与上述全风化花岗岩④呈渐变过渡关系，按实测标贯击数≥50击确定分层界限。 本层标准贯入试验118次，实测锤击数范围值N=51～97击，平均值N=67.1击，标准值 N=65.1击，锤击数经杆长修正后范围值 N=31.3～58.1击，平均值N=40.6击，标准值 N=39.5击。砂土状强风化花岗岩⑤具较低压缩性，力学强度较高，工程性能较好。但 具有泡水易软化、崩解、结构破坏强度降低等特点。该层全场地均有分布，顶板埋深 为26.80～41.10m，顶板标高为-31.91～-17.95m，揭露厚度为3.50～38.80m。 碎块状强风化花岗岩⑥：褐黄、灰白等色，岩石风化较强烈，组织结构大部分破 坏，为中粗粒花岗结构，呈碎块状，矿物成份由长石、石英、云母组成。岩石点荷载 抗压强度为11.3～22.8MPa，岩石坚硬程度属软岩～较软岩，岩体完整程度属极破碎， 节理裂隙发育，岩芯呈碎块状，手不易折断，岩石质量指标 RQD=0，岩体基本质量等级 属Ⅴ级。该层压缩性很低，力学强度较高。该层在场地内大部分区域（DK1～DK10、 DK13、JK1、JK2、JK7、ZK3～ZK5、ZK8、ZK10～ZK21）有分布，顶板埋深为 34.20～ 64.50m，顶板标高为-55.34～-25.88m，揭露厚度为1.70～44.70m。 中等风化花岗岩⑦：灰白、青灰色，岩石矿物成分主要由长石、石英、云母及少 量的暗色矿物组成，花岗结构，块状构造。岩石节理裂隙较发育，岩芯呈柱状，局部 呈碎块状，锤击声脆，震手，有轻微回弹。岩石饱和单轴抗压强度为 46.9～97.6MPa， 5中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 岩石坚硬程度为较硬岩～坚硬岩，根据《金圆大厦（2018G03地块）声波测井报告》中 的岩体完整性评价结合钻探采取的岩芯综合判定，岩体完整程度属较破碎～完整，岩 芯采取率为70%-90%，岩石质量指标 RQD=70～90，岩体基本质量等级为 II～III级。 该层属基本不可压缩层，力学强度高。该层在场地内部分区域（DK1～DK3、DK7、 DK13、ZK1～ZK6、ZK7、ZK9～ZK12、ZK15）有分布，但均未揭穿；顶板埋深38.10～ 63.20m，顶板标高-52.27～-29.55m，揭露厚度4.90～18.60m。 （二）水文地质条件 （1）地表水及地下水的类型及赋存 地下水按赋存方式分为上层滞水、承压水、风化岩层孔隙裂隙承压水和基岩裂隙 承压水。 1）上层滞水 上层滞水主要赋存于素填土孔隙中。素填土的渗透性受填料性质及密实度影响大， 具明显不均匀性，但总体属弱透水层,水量不大； 2）承压水 主要赋存于中砂层②2，该层属强透水层，但厚度一般较小，水量中等，为主要含 水层。 3）孔隙裂隙承压水 残积粘性土③、全风化花岗岩④、砂土状强风化花岗岩层⑤自上而下渗透性呈渐 变过渡关系，渗透性具有自上而下增强的趋势，但总体均属弱透水层，水量不大，碎 块状强风化花岗岩⑥透水性相对较好。中等风化花岗岩⑦层水量大小及渗透性高低与 基岩各部位裂隙发育程度及裂隙性质有关，场地基岩裂隙发育不均匀、岩体裂隙呈各 向异性，使其透水性和涌水量也表现出不均匀性，根据场地所处构造部位结合现场钻 探情况分析，基岩裂隙富水性总体上较弱，属弱透水层。但不排除局部张性裂隙发育、 水量较丰富的可能性。 （2）地下水补给、径流、排泄及动态特征 场地地下水主要接受场地外围地下水侧向迳流补给及大气降雨补给，通过蒸发及 侧向迳流的方式向场地外排泄，拟建场地地下水总体呈自西向东方向迳流的趋势。场 地距离厦门岛海岸线最近距离约600米，勘察期间经观测场地地下水水位受潮汐影响 很小；场地内上部上层滞水与承压水之间水力联系弱，中砂 2%%1422承压水与风化岩 残积土水力联系较紧密。 6中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （3）水的腐蚀性 本场地气候为湿润区、不冻区，场地地下水环境类型为Ⅱ类；场地中的砂层为强 透水层(A型)，素填土为弱透水层(B型)，场地土环境类型为Ⅱ类。 根据《岩土工程勘察规范》（GB50021-2001，2009年版），综上分析判定：场地 地下水位以上土对混凝土结构具微腐蚀性；对钢筋混凝土结构中的钢筋具微腐蚀性。 （三）特殊性岩土评价 拟建场地存在素填土、淤泥质填土、残积土及风化岩等一般特殊性岩土，分析评 价如下： （1）素填土 素填土该层系新近回填，未经专门压实处理，尚未完成自重固结，具有一定的湿 陷性，密实度及均匀性差，力学强度低。该层土分布不均，厚度变化大。自稳定性差， 基坑（槽）开挖时易滑塌。 （2）淤泥质填土 根据勘察结果，拟建场地内埋藏的软土，该层具有天然含水量大，孔隙比大，有 机质含量较高，压缩性高，强度低，渗透系数较小的特点。上述软土具有如下工程地 质特性： 流变性：软土除排水固结引起变形外，在剪应力作用下还会发生缓慢而长久的剪 切变形。对建筑地基沉降及地基稳定性均有不利影响。 高压缩性：软土属高压缩性土，极易因其体积的压缩而导致地面和建筑物沉降。 低透水性：因其透水性弱，对地基排水固结不利，不仅影响地基强度，同时延长 了地基趋于稳定的沉降时间。 低强度和不均匀性：软土分布区地基强度很低，极易产生不均匀沉降。 （3）残积土及风化岩 场地广泛分布的花岗岩残积土、全、强风化花岗岩，浸水后易软化、崩解，强度 急剧降低，稳固性较差。各风化层岩面起伏变化大，且揭露有“碎块状强风化核”等， 其分布具有随机性、无规律性，桩基施工时应注意其所带来的不利影响。 （四）土层参数 根据勘察试验成果，分层进行统计，统计过程中舍弃异常无代表性的数据，物理 力学性质指标如下。 岩土物理力学性质指标建议值 7中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 1.2基坑内支撑概况 1.2.1基坑支护概况 基坑面积约为6904m2，周长约为332m，基坑深度18.3-20.3m。基坑形状大致呈方 形，采用围护桩加四道现浇钢筋混凝土内支撑的支护形式。 本工程基坑内支撑由混凝土支撑梁+上部钢格构立柱+下部灌注桩组成，其中混凝土 支撑梁截面分别为 800×900、700×800、900×900、800×800、900×1000、 1000×1000、1600×1000、1500×1000、1400×900，内支撑立柱采用 500×500格构 柱，该柱截面由 4L200×200×24和—200×12×670缀板组合而成，下部采用 φ1200 灌注桩基础。支撑系统所用钢材为 Q235B，砼内支撑混凝土强度等级第一道 C30、第二 道C35、第三道C40、第四道C45。拆除混凝土支撑梁总量约5300方。 （1）支护结构设计 第一道支撑 第二道支撑 第三道支撑 第四道支撑 混凝土 冠梁、支撑梁：C30 腰梁、支撑梁：C35 腰梁、支撑梁：C40 腰梁、支撑梁：C45 强度 冠梁GL1:1400X900 腰梁YL-2:1400X900 腰梁YL-3:1500X1000 腰梁YL-4:1600X1000 支撑 冠梁GL2:1200X900 支撑梁L1-2:900X900 支撑梁L1-3:900X1000 支撑梁L1-4:1000X1000 体系 支撑梁L1-1:800X900 支撑梁L2-2:800X800 支撑梁L2-3:800X900 支撑梁L2-4:900X900 支撑梁L2-1:700X800 8中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 9中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 内支撑与地下室结构关系图 （2）四层地下室基坑围护结构设计 围护桩采用灌注桩，灌注桩成孔采用旋挖工艺，桩间采用∅800三重管高压旋喷桩 止水。 1）场地东侧与地铁车站距离较近，围护结构采用∅1200@1400灌注桩。 2）场地北侧与地铁车站通道距离较近，围护结构采用∅1200@1500灌注桩。 3）场地西侧、南侧围护结构采用∅1000@1300灌注桩。 4）立柱：上部采用钢格构柱，下部采用∅1200灌注桩基础。 （3）南北侧后做区域基坑围护结构设计 10中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 1）场地东北角一层地下室外扩区域采用放坡支护，场地西北侧化粪池区域支护采 用悬臂Ⅳ型拉森钢板桩。 2）场地南侧连接通道支护采用放坡支护，东南角支护采用∅1000@1300灌注桩加一 道现浇钢筋混凝土内支撑。 （4）各部位拆除前提条件 序号 拆除部位 前提条件 对应支撑下的结构板最后一块施工流水段混凝土强度满足要求、基坑 1 混凝土支撑梁 内支撑范围肥槽回填及混凝土满足要求、支撑架搭设完毕 格构柱顶部剩 2 该位置格构柱头部相连混凝土梁拆除、吊运完毕 余混凝土 3 型钢格构柱 顶部混凝土拆除完成后 1.2.2基坑监测现状 截至2021年12月28日，工况为基坑土方开挖完成，承台砖胎膜施工中。基坑监 测现状如下： （1）侧向土压力 监测分析结论：侧向土压力监测点4组22点，监测点均未达到预警值，基坑暂处 于稳定状态。 11中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （2）表面应变计轴力监测 监测分析结论：表面应变计轴力监测点2组8点，监测点均未达到预警值，基坑 暂处于稳定状态。 （3）深层土体水平位移监测 监测分析结论：深层土体水平位移监测点9个，监测点均未达到预警值，基坑暂 处于稳定状态。 12中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （4）水平位移和竖向位移监测 监测分析结论：竖向水平位移监测点105个，水平位移监测点17个，监测点均未 达到预警值，基坑暂处于稳定状态。 13中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （5）支撑轴力监测 监测分析结论：支撑轴力监测点27点，均未达到预警值，基坑暂处于稳定状态。 14中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 1.2.3临近地铁结构概况 金融中心站位于现状金钟路与塔埔路交叉口西侧，沿塔埔路方向布设，横跨现状金 钟路，位于规划圆二路下方，现状地面起伏较大、南高北低，站址范围内南北地面现 状高差约5.7m。金融中心站为地下双层岛式站台车站，站台宽度为14m，有效站台长 118m，主体结构采用双层三跨钢筋混凝土框架结构，设4个出入口、两组风亭，车站 有效站台中心里程右DK36+757.640，车站主体结构外包总长204.5m，标准段宽 22.7m，规划圆二路实施后车站顶板覆土3.0~4.2m。 金融中心站主体结构为地下双层双柱框架箱型结构，采用明挖法施工。主体基坑 横跨原金钟路、位于规划圆二路下方，基坑西侧为本次项目金圆大厦开发地块，东侧 为国际金融中心，与金融中心站同期施工。场地条件较为复杂，车站所处地层从上至 下依次为杂填土、粉质粘土、残积砂质粘性土以及全风化花岗岩地层。场地范围内地 15中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 势差别较大，南高北低，地面标高相差3~6m。明挖基坑围护结构根据地形条件、周边 环境和地下管线情况采用不同支护类型，基坑东西两侧采用放坡开挖、土钉支护，南 北端采用钻孔桩+锚索支护（或内支撑），采用可回收锚索。 金融中心站总平面图 金融中心站车站主体为两层三跨结构，顶板厚度800mm，侧墙厚度700mm，底板 厚900mm，顶梁尺寸1000×1800,中板梁尺寸900×1000，底梁尺寸1000×2200。车站典 型断面图如下图所示。 金融中心站剖面图 16中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 金融中心站地质纵剖面图 金融中心站与英蓝集团位置关系剖面图 金融中心站~高林区间位于环岛干道与环岛东路之间，连接金钟路及五通村。线路 沿规划圆二路敷设，现状区间上方大部分为绿地，进入五通村后下穿村道旁的简房、 棚户。区间隧道拱顶覆土9~15m，线间距12.5m~17m，隧道洞身主要穿越粉质黏土、砂 土及残积砂质黏性土、全风化层地层，地下水位埋深0.5～4.5m。本区间采用盾构法施 工，采用平板型单层钢筋混土管片衬砌，管片外径6.2m，厚度350mm，环宽1.2m，混凝 土强度等级为C50。 金高区间平面线路图 17中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 金高区间地质剖面图 金高区间结构断面图 目前金高区间盾构隧道已完成贯通并经轨道公司组织的验收通过，已于今年正式 运营。经现场查看，盾构管片观感良好，表面混凝土无明显的蜂窝麻面现象，管片局 部存在破损经修补后外观良好，无明显贯穿裂缝。局部存在湿渍，无明显渗漏水。 1.2.4内支撑拆除重难点分析及应对措施 序号 重难点分析 应对措施 为保障地下室施工、拆撑交叉施工及塔吊 场地狭小：基坑周边场地狭窄，地下室施 的技术组织要求，从项目全过程组织上， 工及拆换撑阶段场内无法形成环形通路， 合理划分场地，确保交通的便利；有效的 1 材料堆场及转运受限，影响施工进度。对 对设备，材料进行组织，使其能按照顺序 施工总平面的规划和管理是本工程现场管 进场堆放予以全面的考虑，对应不同施工 理中的一个重点与难点。 阶段的合理规划场地布置。 临近地铁结构：本工程位于厦门地铁2号 1、控制行车路线，严禁在地铁侧基坑外 2 线金融中心站侧西侧，基坑支护边线距离 行走重车 18中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 2、严格控制坑边堆载，合理规划拆撑构 建堆场，确保坑边荷载不超过设计要求。 地铁车站结构外边线5.7~7.3m。北侧地下 3、钢筋必须按计划用量分期组织进场， 通道紧邻金融中心站3号出入口围护桩； 控制每次进场数量，进场后立即进行使 南侧地下通道接入金融中心站4号出入 用，不得在现场大量堆放。 口，拆撑过程中，对地铁结构的保护是本 4、基坑顶部周围进行混凝土硬化，沿四 工程支撑拆除的重点。 周设置截水沟，确保场内排水畅通，截水 沟、集水井内进行硬化，防止积水渗入土 体。 拆撑方法选择：支撑截面大，最大截面达 到1600×1000；支撑拆除量大，支撑混凝 拆撑方法一般有绳锯切割法、静音爆破拆 土总量高达约5万多方；支撑混凝土强度 除法、机械破除法等，从工艺操作、安全 最高达C45，人工剔凿难度大。如何选择 性、经济性、施工速度等方面综合考虑， 3 合适的支撑拆除方法，在保证拆撑过程中 结合本工程特点，选择绳锯切割法，该方 基坑及地铁结构安全前提下，既可满足支 法对结构无扰动、低噪音、无污染、少扬 撑拆除进度要求，又能节约施工费用是支 尘、施工效率高。 撑拆除的难点。 内支撑梁拆除采用缓慢有序、对称拆除的 拆撑顺序选择：支撑分布密，截面大，拆 原则，使原支撑的应力按要求逐步均衡释 撑过程中，内支撑与支护排桩和地下室结 放，确保内支撑均匀卸载，基坑侧壁缓慢 构之间不断进行着内力重分布，内力的重 变形；对于多跨支撑梁，则先拆除中间 分布直接影响基坑支护体系的变形，进而 段，然后左右对称拆除其余部位；最后拆 4 影响到周边建筑物、管线及地铁结构。如 除格构柱。将项目结构分为五个区，先同 何合理确定支撑拆除顺序，在保证安全的 时施工二区和四区，二区和四区两端各布 前提下最大限度减少对主体结构施工以及 置两台绳锯机对称拆除。二区和四区施工 周边环境的影响，是本工程支撑拆除的难 完成后，同时施工三区和五区，按连系 点。 梁、支撑梁、腰梁顺序依次拆除，由下至 上，逐层拆除。 地下室结构与内支撑拆除存在制约关系： 经与设计探讨将地下室负一层、负二层后 基坑第二道混凝土内支撑与负一层地下室 浇带平面布置进行变更，地下室主楼区域 5 底板重合，第三道混凝土支撑距负二层地 遇内支撑部分采用后浇带的形式避开，以 下室底板仅为700mm，地下室结构施工与 此确保主楼区域（一区）不受内支撑条件 内支撑拆除存在制约关系。 约束先行独自流水，优先往上施工。 1.2.5降低成本措施 （1）拆撑方法选择 拆除方法 优点 缺点 具有高效、安全、环保等优点，该工 艺可在复杂、特殊、困难环境下切割，且 切割件大小可随意控制，施工作业速度 静力绳锯切割法 需要一定的操作空间。 快，切割件切口平直光滑，吊运方便、噪 音低、无振动、无粉尘、无废气污染，符 合环保需求。 震动幅度大，对现有结构、周 爆炸的压力能瞬间释放，投入工人 传统爆破拆除 边建筑物以及地下管线带来较大影 少，工期短。有利于建筑物整理拆除。 响，安全系数低。 基坑内作业时间长，投入人工 操作简单，粉尘较少，安全系数较 人机配合凿除 多，效率低，噪音持续时间长，社 高。 会效益差。 基坑内爆破拆除，基坑内作业时间 短，工期短，效率高（12小时以内发生 静音爆破拆除 专业水平要求较高。 碎裂）。安全系数高，无震动，操作简 单。 综合考虑成本、工期、现场实施条件、周边环境情况等方面，拆撑方式选择静力绳 锯切割法。 19中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （2）优化换撑方式 原换撑设计方案为素混凝土隔板换撑，该方案需先做地下室外墙防水后回填砂石才 可做换撑横隔板，工期时间长，混凝土用量较多。项目通过创效策划经参建各方同意 后，将原换撑方案变更为短梁换撑，此方案工期较原方案节省工期一个月左右，且该 方案地下室防水效果受影响较小，并可节约混凝土量。 （3）优化后浇带 本项目基坑第二道混凝土内支撑与负一层地下室底板重合，第三道混凝土支撑距负 二层地下室底板仅为 700mm，地下室结构施工与内支撑拆除存在制约关系，主楼（一 区）不仅施工难度大，施工进度也将受限于内支撑拆除的进度。 地下室后浇带示意图 20中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 基坑内支撑与地下室结构关系示意图 为合理组织地下室结构施工，满足关键工作工期要求。经与设计探讨将地下室负 一层、负二层后浇带平面布置进行变更，得以使主楼不受内支撑条件约束先行独自流 水施工，对比变更前预计节约工期30天。 变更后地下室后浇带示意图 21中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （4）优化肥槽回填方案 原回填方案采用级配砂石回填。若按原方案采用级配砂石回填，将造成围护桩结 构有向基坑内侧倾斜的趋势：级配砂石填料为散粒体回填材料，围护桩受土体水平力 产生内倾趋势，可能引起级配砂石因挤压而隆起，造成地下室混凝土结构受力不均衡 （可能产生结构裂缝）。再者，地铁连接通道实施时，东北角与南侧通道需开挖深基 坑，其余位置均已回填或完成换撑，开挖时土体应力释放将造成地下室结构与围护结 构受力不均衡。以上情况都可能对整个围护结构受力与地铁运营安全产生影响。 经与参建各方沟通，在负四层变更为 C20泵送混凝土回填，回填至负三层底板标 高-15.3m处。同时考虑成本优化，将冠梁顶至顶板处的回填材料，由级配砂石变更为 素土回填。优化后的肥槽回填方案，经商务成本核算，预计创效10万元。 肥槽回填示意图 22中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 1.3施工平面布置 1.3.1周边环境条件 厦门金圆大厦工程位于环岛干道与环岛东路之间，距环岛干道 300米，距环岛东 路200余米。北临城市主干道金钟路、东临圆二路，西临现规划支路，南临商务用地， 位于两岸区域性金融服务中心核心启动区的中心位置。用地东侧紧邻已建成的厦门地 铁2号线两岸金融中心站。南侧为正在规划的金融商务办公楼群，西侧为规划中的商 业商务办公用地，北侧为已建成的五通小区。 基坑面积约6904㎡，基坑周长332m；基坑东侧距地铁2号线约9.3m，离用地红线 约20.5m，基坑北侧距红线约4.3m，红线外1.5m为地铁2号线两岸金融中心3号出入 口，一层地下室东南角与金融中心1号出入口相连接，开挖深度为5.3m~6.8m。 据现场调查了解，北侧金钟路、西侧城市支路、东侧圆二路市政道路地下埋设有电 力、通信、雨、污水及消防等地下管线或管道，埋设深度一般在 2m左右，给水管线距 道路边线约1.5m，燃气管线距道路边线约0.5m，缆线沟距道路红线约1.5m。 1.3.2布置原则 本工程施工现场的平面布置考虑了各种环境因素和施工需要，现场按如下方法布 置： （1）现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施 工重点相适应。 23中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （2）在平面布置中充分考虑好施工机械设备、办公、道路、现场出入口、临时堆 放场地等的优化合理布置。 （3）施工材料堆放设在方便垂直运输机械操作范围内。 （4）中小型机械的布置要处于安全环境中，避开高空物体打击的范围。 （5）临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落 物体打击的范围，电线尽量采用暗敷方式。 （6）加强现场安全管理力度，严格按照我公司的相关规定要求进行管理。 （7）加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有 序合理的状态，使该工程在环保、节能等方面成为一个名符其实的绿色建筑。 （8）控制粉尘设施排污、废弃物处理及噪声设施的布置。 （9）设置便于大型运输车辆通行的现场道路并保证其可靠性。 1.3.3施工平面布置 根据后浇带将场地分为五个区进行施工，内支撑拆除阶段将在西南角、北侧各设 置一个大门，基坑西侧、南侧、东侧为堆场。 施工平面布置图 24中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 现场平面布置示意图 拆撑分区示意图 25中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 车辆运输路线 构件通过叉车运至基坑边，再由塔吊吊至西南侧与东南侧，由土方车直接运离场 外。不在基坑顶上设置构件堆场。 1.4施工要求 1.混凝土内支撑拆除要严格按照拆除顺序和方法进行拆除，在拆除过程中，应加强 支撑及基坑周边的监测工作，确保安全文明施工和减少对周围环境的影响。 2．钢筋混凝土内支撑拆除应遵循先换撑、后拆撑，先拆次要构件、后拆主要构件 的原则，从下到上，从内到外逐步拆除。拆除顺序确定应与基坑设计单位协商并经基 坑设计单位同意后方可实施。 3．支撑的拆除必须遵循“先撑后拆”的原则，所需拆除部位的换撑及底板、楼面 结构混凝土强度值必须达到80%设计强度值，方可组织拆除作业。 4．作业人员要戴好安全帽，高空危险作业要拴好安全带，严禁酒后上班作业。 5．内支撑切割梁块采用叉车吊运时，必须要由专人指挥，严禁在吊运时将切割下 来的梁块碰撞内支撑梁。 6．拆除施工前设置位移控制线，拆除施工过程中加强日常监测，发现位移问题立 即上报并停止施工。 26中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 7．严禁野蛮拆除，对拆除的构件需及时吊走，严禁乱抛乱甩，内支撑拆除完毕， 场地应清理干净。 8．施工单位和监理单位应加强检查、监测，与第三方监测单位保持良好沟通。 1.5技术保证条件 1.由项目技术负责人组织质检员、施工员、技术人员等熟悉、审查图纸并做好记录， 参加专家论证会。对专家论证意见认真阅读并在施工中严格按专家要求进行。 2．编制材料、成品、半成品、机械设备、工具、用具及各技术工种劳力进场计划。 3．由测量队引进坐标、水准点并设置控制桩，做好保护。 4．对特殊工种作业人员进行培训、考核。 5．做好各级的技术安全交底。 6．基坑工程施工前应委托具备专业资质的第三方单位对基坑工程实施现场监测， 监测单位应编制监测方案，监测方案需经建设方、设计方、监理方等认可，并与专项 施工方案一同经专家论证通过后方可实施，必要时还需与基坑周边环境涉及的有关管 理单位协商一致后方可实施。 二、编制依据 序号 名称 编号 1 《建筑地基基础设计规范》 GB50007-2011 2 《混凝土结构设计规范》 GB50010-2010 3 《工程测量标准》 GB50026-2020 4 《建筑地基基础工程施工质量验收标准》 GB50202-2018 5 《混凝土结构工程施工质量验收规范》 GB50204-2015 6 《建筑基坑工程监测技术标准》 GB50497-2019 7 《建筑施工安全技术统一规范》 GB50870-2013 8 《建筑机械使用安全技术规程》 JGJ33-2012 9 《施工现场临时用电安全技术规范》 JGJ46-2005 10 《建筑施工安全检查标准》 JGJ59-2011 11 《施工现场机械设备检查技术规范》 JGJ160-2016 12 《建筑地基处理技术规范》 JGJ79-2012 13 《建筑施工高处作业安全技术规范》 JGJ80-2016 14 《建筑桩基技术规范》 JGJ94-2008 15 《建筑基坑支护技术规程》 JGJ120-2012 16 《建筑拆除工程安全技术规范》 JGJ147-2016 17 《建筑施工土石方工程安全技术规范》 JGJ180-2009 18 《建筑深基坑工程施工安全技术规范》 JGJ311-2013 19 《建筑地基基础技术规范》 DBJ13-07-2006 20 《福建省建设工程施工重大危险源辨识与监控技术规程》 DBJ/T13-91-2017 21 《危险性较大的分部分项工程安全管理办法》 住建部令[2018]37号 《关于印发起重机械、基坑工程等五项危险性较大的分部分项 22 建安办函[2017]12号 工程施工安全要点的通知》 27中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 住房城乡建设部办公厅关于实施《危险性较大的分部分项工程 23 建办质[2018]31号 安全管理规定》有关问题的通知 24 《关于建立建设工程施工现场重大危险源报告制度的通知》 闽建建[2009]12号 25 《福建省建筑边坡与深基坑工程管理规定》 闽建建[2010]41号 26 金圆大厦(2018G03地块)(施工)工程图纸 27 《金圆大厦（2018G03地块）岩土工程勘察报告》 28 金圆大厦(2018G03地块)(施工)施工组织设计 三、施工计划 3.1施工进度计划 为将施工对周边环境影响减少到最小，对机械施工在时间上作如下安排： 支撑拆除时间上午7：00-晚上21：00 外运时间晚上20：00-次日6：00 本工程拆除混凝土支撑梁占据地下室结构施工工期。施工工期计划如下表。 项目 开始时间 结束时间 工期 承台与基础底板施工 2021年11月27日 2022年1月19日 54d 二区 2022年2月11日 2022年2月14日 4d 四区 2022年2月11日 2022年2月14日 4d 第四道支撑 三区 2022年2月15日 2022年2月18日 4d 五区 2022年2月15日 2022年2月18日 4d 负四层地下室结构施工 2022年2月15日 2022年3月22日 36d 二区 2022年3月8日 2022年3月11日 4d 三区 2022年3月10日 2022年3月13日 4d 第三道支撑 五区 2022年3月14日 2022年3月17日 4d 四区 2022年3月19日 2022年3月22日 4d 负三层地下室结构施工 2022年3月7日 2022年5月13日 68d 二区 2022年4月14日 2022年4月16日 3d 三区 2022年4月19日 2022年4月21日 3d 第二道支撑 五区 2022年4月25日 2022年4月27日 3d 四区 2022年5月11日 2022年5月13日 3d 负二层地下室结构施工 2022年4月14日 2022年5月13日 30d 二区 2022年5月20日 2022年5月22日 3d 三区 2022年5月25日 2022年5月27日 3d 第一道支撑 五区 2022年5月31日 2022年6月2日 3d 四区 2022年6月16日 2022年6月18日 3d 负一层地下室结构施工 2022年4月30日 2022年7月14日 76d 外墙防水 2022年7月14日 2022年7月28日 15d 保温 2022年7月19日 2022年8月2日 15d 回填 2022年7月25日 2022年8月8日 15d 3.2材料计划 施工材料及辅助工具计划表 序号 材料名称 配备数量 单位 备注 1 钢管 90 T 2 U托 2400 个 3 钢跳板 750 块 4 扣件 15000 个 5 密目网1.5×6 120 张 6 大眼网3×6 60 张 28中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 7 木方 7.5 立方米 3.3机械计划 （1）使用机械设备种类及数量 机械设备表 序号 设备名称 配备数量 单位 备注 1 塔吊 2 台 2 DSM-10A型绳锯机 4 台 3 空压机 5 台 4 风镐 5 台 5 气焊 10 台 6 电焊机 2 台 7 手推车 4 辆 8 自卸车 2 辆 9 CPCD50重型叉车 2 台 注：以上机具在施工过程中可根据现场实际及进度等要求进行调整。 （2）塔吊相关参数 塔吊相关参数详见附表。 （3）绳锯机性能参数 序号 项目 参数 备注 1 绳锯机型号 DSM-10A 2 驱动轮 φ600mm 3 额定功率 10KW 4 额定电压 400V-50/60HZ 5 钢丝线速度 0—27m/s 6 缠绳容量 最大9.0米 7 外型尺寸 1370×557×（1840-2054）mm 8 防护等级 TP65 9 液压泵量 40-100L/min 10 最大工作压力 21MPa 11 最大切割面积 20m2 12 设备重量 150kg（主机）+190kg（高压油泵） 四、施工工艺技术 4.1施工部署 4.1.1施工总体流程 （1）支撑体系达到设计强度后，土方开挖至基底，立即施工垫层、承台及底板， 29中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 施工的同时底板边至围护结构内边线之间浇筑 1000厚素混凝土（强度同底板），达到 设计强度80%后，拆除第四道支撑梁。 （2）向上施工负四层地下室结构至负三层楼板，施工完毕后在外墙和围护结构之 间搭设脚手架，在灌注桩上植筋，负三层楼板位置施工换撑梁。待换撑梁与负三层楼 板强度达到设计值的80%后，拆除第三道支撑。 （3）同（2），由下至上依次拆除第二道和第一道支撑。 （4）待所有水平支撑拆除后，破除格构柱，每根格构柱重量约 4.5t，用塔吊吊住 格构柱，再将格构柱与地下室底板连接点用气割割断，最后用塔吊吊出场外运走，并 封堵楼板洞口。 （5）地下室外墙防水卷材施工前先进行基层清理，采用1:3水泥砂浆对洞口进行 封堵，直至墙面光滑方可进行防水层施工。卷材采用分层分段自上而下的粘贴方式进 行铺设，拆除脚手架，在地下室外墙和围护结构之间进行砂石回填并压实。 （6）拆撑过程中，应加密拆撑区域的基坑监测，加强基坑的巡察工作。 4.1.2拆撑原则 （1）内支撑拆除应遵循先换撑、后拆撑原则，从下到上逐步拆除。拆除顺序确定 应与基坑设计单位协商并经基坑设计单位同意后方可实施。 （2）所需拆除部位的换撑及底板、楼面结构混凝土强度值必须达到 80%设计强度 值，方可组织拆除作业。 （3）完成主体结构换撑后，拆除相应层内支撑，先拆除小断面构件、次梁、连梁 等，再拆除角撑、主对撑梁，由下至上，逐层拆除，每施工完成一层结构，拆除一道 支撑。 （4）拆除以支撑桩上的格构柱将内支撑梁分成多个拆除单元，拆除时按拆除单元 进行，在每个单元中，先拆除支撑连系梁，再拆除支撑主梁，在进行单元拆除时，破 碎机的中心不要置于本拆除单元（两根格构柱和格构柱之间的主梁组成一个单元）。 （5）内支撑梁拆除采用缓慢有序、对称拆除的原则，使原支撑的应力按要求逐步 均衡释放，确保内支撑均匀卸载，基坑侧壁缓慢变形；对于多跨支撑梁，则先拆除中 间段，然后左右对称拆除其余部位；最后拆除格构柱。 4.1.3拆撑分区 本工程基坑内支撑拆除分区情况如下： 30中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 将项目结构分为五个区，先同时施工二区和四区，二区和四区两端各布置两台绳 锯机对称拆除。二区和四区施工完成后，同时施工三区和五区，按连系梁、支撑梁、 腰梁顺序依次拆除，由下至上，逐层拆除。第一道内支撑拆除完成后，将格构柱与地 下室底板连接点用气割割断，一次性拆除内支撑格构柱，并用塔吊吊运至场外。 二区、四区施工示意图 绳锯机切割示意图 31中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 三区、五区施工示意图 连系梁示意图 支撑梁示意图 腰梁示意图 立柱拆除 4.1.4拆撑顺序 各构件编号如下： 32中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 构件编号 （1）拆除二区1~10号连系梁构件，三区 （2）拆除二区79~84号、95号、96号支撑 23~34号连系梁构件，四区47~52号连系梁构 梁，三区97~101号、108号、109号连系梁， 33中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 件，五区59~66号连系梁构件。 四区110~114号、121~123号支撑梁，五区 124~127号、137号支撑梁。 （3）拆除二区11~16号连系梁，三区35~38 （4）拆除二区85~88号支撑梁，三区 号连系梁，四区53~56号连系梁，五区67~72 102~104号支撑梁，四区115~117号支撑梁， 号连系梁。 五区128~131号支撑梁。 （5）拆除二区17~20号连系梁，三区39、40 （6）拆除二区89~91号支撑梁，拆除三区 号连系梁，57、58号连系梁，73~76号连系 105、106号支撑梁，拆除四区118、119号支 梁。 撑梁，拆除五区132、134号支撑梁。 34中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （7）先拆除二区21、22号连系梁，五区 （8）拆除138~178号腰梁（冠梁） 77、78号连系梁，后拆除二区92~94号支撑 梁，三区107号支撑梁，四区120号支撑 梁，五区135、136号支撑梁。 4.2混凝土支撑梁分段及重量 现场布置一台起重能力 5t的叉车（自重7.1t）,将切割后的块体采用叉车运离基 坑周围，堆放到出土点，采用塔吊吊装于自卸汽车中，运离场外回收。考虑到叉车起 重能力，将混凝土支撑梁进行分段切割，重量均在 3.5t~5t，均不超过2#W7020-12E塔 吊大臂末端吊重量6T。各道支撑分割情况详见附表。 4.3施工方法及操作要求 4.3.1传力带施工 施工结构基础、底板，施工的同时底板边至围护结构内边线之间浇筑 1000厚素混 凝土(强度同底板)。强度达到要求后，拆除第四道支撑梁。 35中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 地下室底板及负一层梁板后浇带需同步设置型钢传力构件，示意图如下。 36中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 4.3.2短梁换撑施工 地下四层底板及1000mm厚素混凝土施工完成，并达到设计强度80%后，拆除第四 道支撑；施工负四层地下室，负三层楼板位置施工换撑梁，待换撑梁与负三层楼板强 度达到设计值的80%后，拆除第三道支撑；继续施工负三层地下室，负二层楼板位置 施工换撑梁，待换撑梁与负二层楼板强度达到设计值的80%后，拆除第二道支撑；继 续施工负二层地下室，负一层楼板位置施工换撑梁，待换撑梁与负一层楼板强度达到 设计值的80%后，拆除第一道支撑；继续施工负一层地下室及地下室顶板。拆撑过程 中，应加密拆撑区域的基坑监测，加强基坑的巡察工作。 在外墙与围护结构之间搭设脚手架，在灌注桩上植筋，施工短梁支撑，强度达到 要求后，拆除混凝土支撑梁。短梁支撑平面图详见附图。 外墙与围护桩间脚手架示意图 植筋示意图 短梁支撑示意图 按照设计院图纸，短梁换撑隔一撑一，采用梅花形布置，分层错开，具体布置如 下所示： 37中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 38中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 4.3.3支撑系统拆除施工 （1）拆除方法 本工程在现场布置2台叉车，切割好的混凝土碎块采用叉车运至基坑周围，堆放到 出土点，采用塔吊吊装于自卸汽车中，运离场外回收。拆除混凝土梁采用分段割除 （绳锯机割除），每段混凝土重量视叉车起吊能力来定（5.0吨）。叉车自重7.10吨， 允许叉吊重5.0吨；根据叉车起吊能力、运行宽度及支撑梁碎块位置、截面大小，混凝 土切块大小以约3.5～5.0吨进行控制，各支撑梁分段长度详见附表。 先标出各段切割位置，再吊放绳锯机至各工作位置，考虑到施工现场实际情况，及 时将拆下的混凝土块用叉车运走，确保荷载满足要求。通过塔吊吊装于自卸汽车中， 然后采用自卸汽车将切割支撑梁块运送到场外，进行破解钢筋回收。 支撑拆除时应将构件两端完全分离，构件在吊运或转运前应检查，严禁在钢筋未 切割完全时吊运或转运构件。 （2）支撑拆除 计算块体重量放切割线→凿穿绳孔→搭支撑架→绳锯就位→块体拆卸→块体运送。 1）吊放绳锯机 按内支撑梁拆除顺序将用塔吊将绳锯机吊放至各拆除施工位置中心点。 2）按计算书支撑架立杆间距与步距要求搭设脚手架，并在搭设好的脚手架上满铺 脚手板，脚手板上部用木契沿支撑梁四周顶住，以防止切割时突然掉落。 3）拆除支撑梁及吊运 ①按对称拆除、平衡受力、先拆除的杆件能将本身承担的水平力有效传递至换撑 39中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 构件上等原则，确定支撑梁的拆撑顺序。并配合主体结构的施工进度划分区域，分块、 逐段、逐根进行拆除。 ②拆除前，先进行应力释放，即先局部拆除几点支撑，观察基坑变形情况，如无 异常情况出现，再大面积拆除支撑。 ③拆除施工分为4个班组，每个班组分两个半班进行轮流施工。每条梁拆除保持连 续施工，再进行下一条梁。 4）渣土清理外运 在工地大门口设置将切割支撑梁块运送到场外，进行破解钢筋回收；首先将切割 支撑梁块堆放到出土点，通过塔吊吊装，并由自卸汽车外运处理。运土车必须在运输 过程中加盖，不得撒漏、扬尘，车辆进出前应认真冲洗车轮及其它有带泥、扬尘的部 位。 （3）格构柱的拆除 1）施工地下室底板时，钢格构柱与混凝土底板一起浇筑；在施工地下各层楼板时， 需格构柱穿楼板的部位预留出来，楼板钢筋弯起，快易收口网拦截，便于格构柱整体 拔除。 2）在钢格构柱四周的支撑梁全数拆除完成后，才能开始拆除此根钢格构柱。钢格 构柱的拆除计划采用整根割除调离方法。拆除部分的钢格构柱高度为底板面~内支撑顶 标高，在塔吊的吊运能力内。 3）拆除钢格构柱时，先使用塔吊通过钢丝绳、卡环吊住柱头，不使切断的钢柱倾 倒；或在负一层板面上利用叉车将钢格构柱叉住，然后在地下室底板混凝土板面上开 始切割柱子四角的受力角钢，柱子切断后直接吊出基坑。切割动火前和切割过程中应 经常对钢柱周围的混凝土楼面泼水降温，不使切割区的楼板结构混凝土温度过高而发 生破坏。 4）地下室底板面上钢格构柱切割后，面层不平整处须采用细石砼抹平；负一层梁 板处钢格构柱拆除后须吊模进行梁板混凝土的二次浇捣，二次浇筑区域的混凝土，按 后浇带处混凝土要求施工，先行将洞口四周凿毛清理干净，然后采用高一强度等级的 微膨胀混凝土浇筑，施工时严格把控其施工质量，特别注意钢筋的处理及混凝土振捣、 养护。 4.3.4外墙防水处理 施工步骤：地下室外墙修补→外墙防水层施工→地下室外架拆除→外墙防水与底 板防水甩头连接 （1）地下室外墙修补 40中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 地下室外墙防水卷材施工前需先进行基层清理。对于地下室外墙拆模后出现蜂窝、 麻面、漏筋等缺陷，进行剔凿、打磨处理后，采用 1:3水泥砂浆对洞口进行封堵，直至 墙面光滑，无空鼓、无掉灰、无凹凸不平等缺陷后，方可进行防水层施工。 （2）防水层施工 地下室外墙防水层改性沥青防水卷材+防水涂料，为保证工期节点，卷材采用分层 分段自上而下的粘贴方式进行铺设。 在地下三层、地下四层外墙模板拆除，且墙体基层处理完毕，验收合格后，进行 地下三层、地下四层地下室外墙防水卷材的施工。地下室三层顶板上预留最低 850mm 的卷材，以便与地下室二层外墙进行搭接，在地下室四层筏板面上预留至少 1500mm 的卷材，以便与砖胎膜上的卷材进行搭接。 4.3.5肥槽回填混凝土施工 基坑安全、地铁运营安全等各方面综合考虑，在负四层变更为 C20混凝土泵送回 填，回填至负三层底板标高-15.3m处。在东北角与东南角局部需施工至负二层区域， 东北角Da-7轴~D-16轴区域变更为C20混凝土回填至地下二层通道底标高处，东南角 D-17轴~D-19轴变更为C20混凝土回填至梁底标高-13.45处，并做放坡处理。在进行 东北角与南侧负一层肥槽回填时，设置4道300mm厚挡土墙，挡土墙高度从负一层板 顶标高-6.900至场地地面标高±0.000处。以保证施工阶段地铁运营与本项目基坑安 全性。同时考虑成本优化及预留市政层，室外地坪以下2米变更为素土回填。 41中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 工艺流程：基底部清理→外墙防水验收（外墙施工完毕）→50厚聚苯板保护层施 工完成→检验回填材料质量→泵送素混凝土回填→每250mm高分层铺土、耙平（回填 级配砂石的按300mm高分层）→夯打密实→试验合格→验收 地下四层为采用泵送素混凝土回填，回填级配砂石部分采用平板振动器进行拖压 夯实；回填素土部分采用蛙式打夯机夯实，局部因基槽过于狭窄，采用木夯人工夯实。 拆除地下室外架同时，清除基坑内积水、浮土、泥浆和有机物、杂物等，并将肥 槽内积水抽出。回填应分层夯实确保密实度大于0.94。夜间施工照明必须充足，施工 前严格检查用电设备的检验合格证是否齐全，是否在有效期内，移动电源箱的漏电保 护器是否有效，如不满足要求必须更换施工用电必须由专业电工布设、接用，私自接 用认真做好施工区域的安全文明施工工作，真正做到“随干随清理”做到“活完料尽 场地清”。 42中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 4.3.6金刚石绳锯切割工艺 （1）金刚石绳锯切割的原理 金刚石绳锯切割是金刚石绳索在液压马达驱动下绕切割面高速运动研磨切割体， 完成切割工作。由于使用金刚石单晶做为研磨材料，故此可以对石材、钢筋混凝土等 坚硬物体进行切割。切割是在液压马达驱动下进行的，液压泵运转平稳，并且可以通 过高压油管远距离控制操作，所以切割过程中不但操作安全方便，而且震动和噪音很 小，被切割物体能在几乎无扰动的情况下被分离。切割过程中高速运转的金刚石绳索 靠水冷却，并将研磨碎屑带走。 （2）施工特点 ①不受被切割物体积大小和形状的限制，能切割和拆除大型的钢筋混凝土构筑物； ②切割速度快，切口平直，无须后续工序，对建筑物结构无损伤； ③可以实现任意方向的切割，如横向、竖向、对角线方向等； ④快速的切割可以缩短工期。切割效率：2m2/h左右；可远距离控制切割过程，高 效安全； ⑤解决了常规拆除施工过程中的振动、噪音和灰尘及其它环境污染问题； ⑥远距离操作控制可以实现危险作业区等一些特定环境下一般设备、技术难以完 成的切割。 （3）施工工艺流程 绳锯施工工艺流程图 现场通过塔吊将绳锯机吊运至场地内，切割构件通过叉车运送至构件堆放点，再 通过塔吊吊至运输车运离场地。 1）确定切割断面位置 43中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 ①按照支撑梁位置确定切割面。 ②根据实际吊装、运输能力，确定切割块的大小，竖向切割方式、水平切割方式 及360°都可以进行施工。 2）测量定位 由测量人员进行切割线定位，按照施工方案确定的切割体大小，对各切割位置进 行放线定位，并做出标记。 3）切割机冷却水管从基坑上部引入，并设置相应的引流装置。 4）钻吊装孔和穿绳孔 根据测量放线进行穿绳孔（切割孔）的施工。吊装孔的位置应选在保证吊装时相 对平衡的中心位置上。 5）安装绳锯机及导向轮 根据切割面的位置，利用现有梁面作为绳锯作业的平台。固定绳锯机脚架。导向 轮安装一定要稳定，轮的边缘一定要和穿绳孔的中心对准，以确保切割面的有效切割， 严格执行安装精度要求。 6）安装绳索 按照已经确定的切割方式将金刚石绳索按一定的顺序缠绕在主动轮及辅助轮上， 注意绳子的方向应和主动轮驱动的方向一致。切割时，必须密切观察机座的稳定性， 随时调整导向轮的偏移，确保切割绳在同一个平面内。 7）金刚石绳锯的操作由专人进行，绳锯在支撑梁切割时应有5%的角度，使支撑梁 切完后成倒“八”字型，使支撑梁卡在两端不易掉落，也方便混凝土块叉车吊运，切 下的混凝土块用叉车吊至装运点。 8）格构柱处保留10cm~20cm的端头待钢格构立柱拆除时一并清理，破碎区域周边 5米范围内设置隔离带，严禁非相关人员靠近，确保施工安全。待该区域砼基本破碎完 成后即可进入区域进行分离钢筋和清理的施工。 8）金刚石绳锯切割施工要点 ①固定绳锯机及导向轮用M16化学锚栓固定绳锯主脚架及辅助脚架，导向轮安装 一定要稳定，且轮的边缘一定要和穿绳孔的中心线对准，以确保切割面的有效切割速 度，严格执行安装精度要求。 ②安装绳索根据已确定的切割形式将金刚石绳索按一定的顺序缠绕在主动轮及辅 助轮上，注意绳子的方向应和主动轮驱动方向一致。 ③切割启动电动马达，通过控制盘调整主动轮提升张力，保证金刚石绳适当绷紧， 供应循环冷却水，再启动另一个电动马达，驱动主动轮带动金刚石绳索回转切割。切 割过程中必须密切观察机座的稳定性，随时调整导向轮的偏移，以确保切割绳在同一 个平面内。 44中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 ④切割参数的选择切割过程中通过操作控制盘调整切割参数，确保金刚石绳运转 线速度在20m/s左右，另一方面切割过程中应保证足够的冲洗液量，以保证对金刚石 绳的冷却，并把磨削下来的粉屑带走。切割操作做到速度稳定，参数稳定、设备稳定。 ⑤切割过程中应注意的问题如果遇到发生卡绳，断绳等现象，用液压钳取出或更 换新绳等措施解决。 ⑥相关操作系统的连接及绳锯机切割安全操作规程根据现场情况，水、电、机械 设备等相关管路的连接应符合相关要求，做到正确规范，相对集中，严格执行安全操 作规程，避免因机多、人多等造成事故隐患。绳锯切割过程中，绳索运动的方向的前 面一定要用安全防护栏防护，并在一定范围内设置安全标识和标志，以提示非作业人 员不要进入施工作业区域。安全防护措施一定要严格、严密，否则断掉的金刚石绳索 上的金刚石串珠会像子弹一样飞出去伤人。故现场除搞好必要的防护措施外，一律谢 绝来往无关人员观摩。 4.3.7钢格构柱的切割 本工程内支撑的格构柱采用气割方式进行分段切割，按照现场采用的倒运设备， 确定可倒运的每段钢梁及钢柱的最大重量，将格构柱及连系梁合理切割成数段。 气割的操作分为点火、起割、正常气割、停割四步进行。 （1）点火 点火前，先开乙炔，再微开氧气阀，采用专用的打火枪点火。在无打火枪的条件 下，亦可用火柴来点火，但须注意操作者的安全，不要被喷射出的火焰烧伤。开始为 碳化焰，此时应逐渐加大氧气流量，将火焰调节为中性火焰或者略微带氧化性质的火 焰。 （2）起割 开始切割工件时，先在工件边缘预热，待预热部位呈现亮红色时，缓慢开启切割 氧气调节阀。当看到铁水被氧气流吹掉时，再加大切割氧气流，听到工件直面发生 “噗噗”的声音时，则说明已被割透，这时应按工件的厚度，灵活掌握气割速度。 （3）气割过程 在切割过程中割炬要均匀运行，割嘴离工件距离要保持不变（3-5MM）。手工气割 时，可将割嘴沿气割方向后倾20°-30°以提高气割速度，可以从熔渣的流动方向来判 断气割速度的正常性。当熔渣的流动方向基本上与割件表面相垂直时，说明气割速度 正常；若熔渣成一定角度流出，即产生较大的后拖量，则说明气割速度过快。 （4）停割 临结束时，应将割炬沿气割相反的方向倾斜一个角度，以便将钢板的下部提前割 45中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 透，使切口在收尾处整齐。气割过程完毕后，应迅速关闭切割氧气调节阀，并将割炬 抬高，再关闭乙炔调节阀，最后关闭预热氧调节阀。当钢板厚度在 25mm以上时，应采 取大号割炬和割嘴，并且加大预热火焰和切割氧流。 （5）回火处理 气割过程中，若发现鸣爆及回火时，应迅速关闭切割氧调节阀，以防氧气倒流入 乙炔管内并使回火熄灭。如果此时在割炬内还在发出“嘘嘘”的响声，说明割炬内的 回火尚未熄灭，这时应迅速将乙炔调节阀关闭，使气割过程暂停。用通针清除通道内 的污物，处理正常后，再重新气割。 在气割过程中，切割速度要慢，并适当地做横向月牙形摆动，以加宽切口，得以 排渣。 4.3.8风镐剔凿混凝土 （1）混凝土梁切割完成后，格构柱顶部剩余混凝土需用风镐剔除，不得将顶部带 有大量混凝土的格构柱直接切割。 （2）风镐破碎方向从每个格构柱顶部混凝土的边缘开始，由四周向中间，且每个 格构柱的端头混凝土破碎均按此施工方式进行。 （3）所破碎混凝土块体不得大于 100×100mm,以免因块体较大，自由下落后对脚 手板或下部结构造成冲击并破损。 （4）下方竖向构件钢筋需缠上PE膜并在端头套钢筋套。 4.3.9拆除混凝土梁 切割掉的梁采用两个吊点进行吊装，两吊点分别在梁中心的两侧。在粱的底面和 侧面捆绑吊绳的位置提前剔凿30×30mm截面的槽以防吊绳移位。内支撑梁吊装时，采 用两点绑扎，双绳起吊，吊装角度不得小于60°；砼梁块起吊时，速度要均匀，构件 要平稳，砼块体下放时须慢速轻放，五级及以上大风天气不准进行吊装作业。 46中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 梁在起吊前必须检查好吊绳牢固，两个人分别拉住两根溜绳，梁开始起吊速度一 定要慢。为了保证安全，人员不能站在梁的正下方。待梁吊至就位位置以上时，控制 钢梁下落速度。梁接近就位位置时，两名搬运工人要分别用手扶住梁，将梁吊至南侧 临时场地堆放位置。 4.3.10拆除钢格构柱 施工地下室底板时，钢格构柱与混凝土底板一起浇筑；在施工地下各层楼板时， 需格构柱穿楼板的部位预留出来，楼板钢筋弯起，快易收口网拦截，便于格构柱整体 拔除。 在钢格构柱四周的支撑梁全数拆除完成后，才能开始拆除此根钢格构柱。钢格构 柱的拆除采用整根割除调离方法。 拆除部分的钢格构柱高度为底板面~内支撑顶标高，重量约4.5t，在1#、2#塔吊的 吊运能力内（1#塔12.5t，2#塔6t）。 拆除钢格构柱时，先使用塔吊通过钢丝绳、卡环吊住柱头，不使切断的钢柱倾倒； 或在负一层板面上利用叉车将钢格构柱叉住，然后在地下室底板混凝土板面上开始切 割柱子四角的受力角钢，柱子切断后直接吊出基坑。 47中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 切割动火前和切割过程中应经常对钢柱周围的混凝土楼面泼水降温，不使切割区 的楼板结构混凝土温度过高而发生破坏。 地下室底板面上钢格构柱切割后，面层不平整处须采用细石砼抹平；负一层梁板 处钢格构柱拆除后须吊模进行梁板混凝土的二次浇捣，二次浇筑区域的混凝土，按后 浇带处混凝土要求施工，先行将洞口四周凿毛清理干净，然后采用高一强度等级的微 膨胀混凝土浇筑，施工时严格把控其施工质量，特别注意钢筋的处理及混凝土振捣、 养护。 4.3.11支撑架搭设与拆除 （一）支撑架搭设流程 定位→铺脚手板→竖立杆→扣纵横向扫地杆→大横杆→小横杆→护身拦杆→铺脚 手板→设置剪刀撑→张挂安全网→设置安全挡板→检查、验收→投入使用 （二）支撑架搭设要求 （1）支撑架应在地基基础验收合格后搭设，支撑架立杆搭设位置应按专项施工方 案放线确定。 （2）可调底座应准确地放置在定位线上，底座保持水平。底座板应平整、无翘曲、 裂纹。 （3）在多层楼板上连续设置支撑架时，宜保证上下层支撑立杆在同一竖向线上。 （4）水平杆扣接头、斜杆扣接头与连接盘的连接插销宜用不小于 0.5kg的手锤连 续敲击插捎至少2次，插销楔紧后，扣接头端部弧面与立杆外表面贴合，且应保证再 次击打时，插销下沉量不大于3mm。 （5）每搭完一步支撑架后，应及时校正水平杆步距，立杆的纵、横距，立杆的垂 直偏差与水平杆的水平偏差。立杆的垂直偏差不应大于模板支架总高度的 1/500，且不 得大于50mm。 （6）可调顶托座和可调底座安装完成后，应保证立杆外表面与台阶式可调螺母吻 合，立杆外径与螺母台阶内径间隙不大于2mm。 （7）混凝土浇筑前施工管理人员应组织相关人员对搭设的支架进行验收，并确认 符合专项施工方案要求后方可浇筑混凝土。 （8）拆除作业应按先装后拆、后装先拆的原则，从顶层开始，逐层向下进行，严 禁上下层同时拆除作业，拆下的构配件严禁抛掷。 （9）分段拆除时，应确定分界处的技术处理方案，并保证分段后架体的稳定。 48中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （10）搭设与拆除过程中，小型构件宜采用人工传递；构件采用吊装时应绑扎牢固， 并应由专人指挥信号，严禁碰撞架体。 （11）架体吊装时，上下立杆间的连接处应设置连接插销。 49中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方案 （三）支撑架系统技术构造表 部位 截面尺寸 搭设高度 最大步距 梁跨度方向 梁底两侧 小梁根数 梁底立杆数 （mm） （m） （m） 立杆间距（m） 立杆横距（m） 800×900 3.9 1.5 5 3 1.2 1.2 第一道支撑 700×800 4.0 1.5 4 3 1.2 1.2 1400×900 3.2 1.5 9 3 1.2 1.2 第二道支撑 900×900 3.2 1.5 6 3 1.2 1.2 800×800 3.3 1.5 5 3 1.2 1.2 1500×1000 2.2 1.5 9 4 1.2 1.8 第三道支撑 900×1000 2.2 1.5 6 4 1.2 0.9 800×900 2.3 1.5 5 3 1.2 1.2 1600×1000 2.0 1.5 10 4 1.2 1.8 第四道支撑 1000×1000 2.0 1.5 7 4 1.2 0.9 900×900 2.1 1.5 6 4 1.2 0.9 50中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 五、施工质量安全保证措施 5.1质量技术保证措施 5.1.1主体结构保护 内支撑梁混凝梁拆除时，如不加以保护，施工机械和混凝土碎块都可能对墙柱插 筋和楼板面造成不同程度的损坏，故应采取相应措施进行成品保护。 （1）柱墙插筋保护措施 框架柱主筋一般规格直径较大，上部端头有滚压直螺纹丝牙供主筋接长。若被混 凝土块砸弯，调直较困难且易折断，直接影响工程质量。若上部端头滚压直螺纹丝牙 被混凝土块砸损，将给钢筋接长带来困难，亦影响工程质量。为此，在内支撑拆除前， 钢筋直螺纹丝头用塑料保护帽做好保护，柱插筋在五个面采用塑料带绑密目式安全网 保护。具体见下图： 柱墙插筋保护示意图 （2）剪力墙插筋保护措施 钢筋混凝土墙体插筋，规格直径较小，但数量多。钢筋直螺纹丝头用塑料保护帽 做好保护，墙体插筋在五个面采用塑料带绑密目式安全网保护。具体详见下图： 51中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 墙插筋保护示意图 （3）混凝土板的成品保护 为保护混凝土楼板，防止下落的混凝土碎块将混凝土楼板砸坏，在绳锯机等机械定点 作业处下方2m楼板铺设一层厚度≥10mm木板进行保护。 （4）后浇带和预留洞口成品保护 拆除支撑梁体系下方的楼板所有后浇带及预留洞口面上用模板封闭，防止混凝土 渣块掉入后浇带内及作业人员不慎掉入预留洞内。 （5）格构柱的保护 格构柱对水平支撑有着垂直支撑作用，为防止在进行机械拆除时碰撞，对格构柱 产生损伤而导致内支撑的坍塌等事故发生，拆除时在格构柱四周搭设防护栏杆进行围 挡，同时用黄黑油漆涂刷警示标志。 （6）地下室梁板遇钢格构柱处预留洞口节点做法 根据拆除工况安排，钢格构立柱需在基坑内支撑梁全部拆除完毕后进行拆除，因 此，在地下室梁板施工过程中遇到钢管支撑柱的位置处需采用快易收口网和木方拦设 预留洞口二次封闭，板筋留设足够搭接长度，梁筋留设足够搭接焊长度（双面5d或单 面10d）。 52中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 钢格构柱处梁板洞口预留示意图 5.1.2行车板面处保护措施 （1）内支撑拆除施工过程中，须上结构板面的施工机械包括：绳锯切割机、叉车 （自重7.10t）。 （2）内支撑拆除过程中，为确保施工过程中板面均匀受荷，减少对楼板面的破坏， 在结构板面临时堆载内支撑砼及环梁外行走叉车机械的区域内满铺20mm厚钢板。 （3）内支撑拆除过程中，现场内支撑分段切割长度严格按 5t限荷把控，确保不超 载。卸下的砼支撑应分散布置，不得在同一板块内集中堆放。砼内支撑放置在钢板面 上时，底部垫上50×100方木，便于安装起吊钢丝绳。 （4）内支撑拆除过程中，地下室叉车行走区域模板支撑架不得拆除。 5.1.3支撑架材料质量保证措施 （1）支撑架材料质量标准 1)钢管采用外径48.3mm，壁厚3.6mm经过防锈处理的焊接钢管（Q235），其材质 必须符合《碳素结构钢》（GB/T700-2006）的相应规定，同时不得有明显变形、裂纹、 压扁和锈蚀。 钢管的允许偏差 序号 项目 允许偏差 检查工具 外径48.3mm ±0.5mm 1 钢管尺寸 游标卡尺 壁厚3.6mm ±0.36mm 2 钢管两端面切斜偏差 1.7mm 塞尺、拐角尺 3 钢管外表面锈蚀深度 ≤0.18mm 游标卡尺 53中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 序号 项目 允许偏差 检查工具 4 各种杆件的端部弯曲l≤1.5m ≤5mm 5 立杆钢管弯曲3m＜l≤4m ≤12mm 钢板尺 6 立杆钢管弯曲4m＜l≤6.5m ≤20mm 7 水平杆、斜杆钢管弯曲l≤6.5m ≤30mm 2)扣件 扣件使用前要进行质量检查，不得有加工不合格、无出厂合格证、表面裂纹变形、 锈蚀等质量问题，出现滑丝的螺栓必须更换。扣件螺丝应拧紧，拧紧力矩为 40~65N·m。扣件在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。扣件与钢管的贴 合面必须严格整形，以保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最 小距离不小于5mm。 （2）支撑架质量检查 脚手架搭设的技术要求、允许偏差与检验方法见下表； 项次 项目 允许偏差(mm) 检查方法及工具 1 垫板 不晃动 观察 H=2m ±7 搭设中检查偏差 吊线、卷尺或经 2 H=10m ±50 的高度 纬仪 H=20m ±100 步距偏差 ±20 3 间距 柱距偏差 ±50 钢板尺 排距偏差 ±20 一根杆两端 ±20 4 纵向水平杆高差 水平仪或水准尺 同跨内外纵向水平杆高差 ±10 主节点处各扣件中心点相互距 a≤150mm 离 同步立杆上两个相隔对接扣件 a>500mm 6 扣件安装 高差 钢卷尺 立杆上对接扣件距主节点距离 a≤h/3 纵向水平立杆上的对接扣件至 ≤L/3 主节点的距离 7 扣件螺栓的拧紧力矩 40—65N·m 扭力扳手 8 剪刀撑斜杆与地面夹角 45O—60O 伸长 对接 a=150mm 卷尺 9 脚手板外伸长度 搭接 a≥100mm 卷尺 54中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 5.2施工安全保证措施 5.2.1安全管理措施 （1）搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。工人上架操作时必须 戴好安全帽和佩挂安全带。禁止在架板上加垫单块脚手板或其它物品增加操作高度。 严禁上架操作人员在架面上奔跑、退行、嬉闹和坐在栏杆上，避免发生碰撞、闪失、 失衡、脱手、滑跌和落物等不安全作业，现场严禁吸烟，严禁酗酒人员上架作业。 （2）有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设或拆除作业。 雨、雪后上架作业应扫除积雪，并应有防滑措施。 （3）脚手架使用的期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆、 连墙件。在架子上的作业人员不得随意拆动脚手架的所有脚手板以及扣件绑扎扣等所 有架子部件。 （4）地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准《施 工现场临时用电安全技术规范》（JGJ46-2005）的有关规定执行。 （5）手架必须随结构施工进度搭设，搭设时避开立体交叉作业，严格按方案及相 应安全规范、标准进行施工，控制好立杆的垂直度，横杆水平度并确保节点符合要求。 （6）脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领料手续。施工 人员做到活完料净脚下清，确保脚手架施工材料不浪费。运至地面的材料应按指定地 点随拆随运，分类堆放，当天拆当天清，拆下的扣件和钢丝要集中回收处理，应及时 整理、检查，按品种、分规格堆放整齐，妥善保管。 （7）使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口 要扎紧。 （8）手架搭设与拆除严禁与地下室肥槽回填同时进行，避免垂直交叉作业。 （9）工人员必须进行进场安全教育，牢固树立安全第一的思想。 （10）作业必须系安全带，穿防滑鞋，有恐高症状人员严禁到作业面施工。 （11）焊工必须持证上岗，动火作业必须开具动火证，施工作业面要配备足够的灭 火器。 （12）严禁野蛮施工，施工期间不得大声喧哗。 5.2.2安全防护措施 （1）安全围护措施 本工程支撑拆除时的安全防护均通过在施工区域四周挂设安全网来实现，安全网 挂设位置为支撑最外排支架外扩1m的范围。支撑拆除时挂设安全网的钢管均与其相邻 55中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 支架连接，其纵杆间距、步距均与相邻支架一致，并连接为一个整体。 安全防护布置示意图 （2）切割安全注意事项 1）启动静力切割机前，应检查电动机、电缆线是否正常，保护接地，防护装置， 金刚绳是否符合要求，安装是否正确。 2）启动后，先空载运转，检查金刚绳运转方向，运转是否灵活，是否异常，一切 正常后，方可作业。 3）支撑梁切割截面面积应不超出机械出厂规定。 4）防止卡金刚绳、水管等。 （5）支撑梁切割作业中，有异常音响时，应立即停机检查，排除故障后，方可继 续作业。 6）切割的支撑梁大小应严格计算执行。 7）作业后，应清洗静力切割机、金刚绳，停止通水，收回电缆线，并存放在干燥、 通风处。 8）静力切割机不能放置于被切割的支撑梁段上，被切割的支撑梁段上不能站立任 何人员，正在被切割的支撑梁半径5m范围内不能有人员进入，以免工人被金刚绳断裂 等意外情况伤害。 56中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 5.2.3叉车吊机安全操作规程 （1）起重吊装安全技术一般规定 1）起重司机必须经过培训并持有效驾驶证及起重吊装特种作业证，参加吊装的人 员经体格检查合格，在开始吊装前进行安全技术教育和安全技术交底。 2）吊装工作开始前，应对起重运输和吊装设备以及所用索具、卡环、夹具、卡具、 锚碇等的规格、技术性能进行细致检查或试验，发现有损坏或松动现象，应立即调换 或修好。起重设备应进行试运转，发现转动不灵活、有磨损的应及时修理；重要构件 吊装前应进行试吊，经检查各部位正常后才可进行正式吊装。 （2）防止高空坠落措施 1）吊装人员应戴安全帽；高空作业人员应佩安全带，穿防滑鞋，带工具袋。 2）吊装工作区设有明显标志，并设专人警戒，与吊装无关人员严禁人内。起重机 工作时，起重臂杆旋转半径范围内，严禁站人或通过。 3）运输、吊装构件时，严禁在被运输、吊装的构件上站人指挥和放置材料、工具。 （3）防物体落下伤人措施 1）吊装时，不得在构件上堆放或悬挂零星物件。 2）构件必须绑扎牢固，起吊点应通过构件的重心位置，吊升时应平稳，避免振动 或摆动。 3）起吊构件时，速度不应太快，不得在高空停留过久，严禁猛升猛降，以防构件 脱落。 4）构件就位后临时固定前，不得松钩、解开吊装索具。构件固定后，应检查连接 牢固和稳定情况，当连接确定安全可靠，才可拆除临时固定工具和进行下步吊装。 5）一般情况吊装作业应避开风雪天、霜雾天和雨天，若特殊或紧急情况必须施工 做叉车吊装作业时应采取必要的防滑措施，夜间作业应有充分照明。 （4）防止叉车起重机倾翻措施 1）叉车起重机行驶的道路必须平整、坚实、可靠，停放地点必须平坦。 2）叉车起重机不得停放在斜坡道上工作。 3）叉车起重机应尽量避免满负荷行驶；在满负荷或接近满负荷时，严禁同时进行 提升与回转(起升与水平转动或起升与行走)两种动作，以免因道路不平或惯性力等原 因引起起重机超负荷而酿成翻车事故。 5.2.4施工用电安全措施 （1）本工程线路采用双塑绝缘五芯电缆沿工地围墙敷设，过路穿 DN80镀锌钢管 57中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 埋地敷设，供电系统做到“三级配电，两级保护”三相五线制进行输电，保护零线不 得与工作零线混接，施工机具严格执行“一机一箱，一闸一漏”标准要求。 ①电缆直埋时，其表面距地面的距离不宜小于 0.2～0.7m；电缆上下应铺以软土或 砂土，其厚度不得小于100mm，并应盖砖保护。 ②电缆与道路交叉处应敷设在坚固的保护管内。管的两端宜伸出路基2m。 ③低压电缆需架空敷设时，应沿建筑物架设，其架设高度不应低于2m；接头处应 绝缘良好，并应采取防水措施，进入变电所配电所的电缆沟或电缆管在电缆敷设完成 后应将管口堵实。 （2）接地保护及防雷保护 ①整个施工现场临时用电线路及设备使用漏电保护作两级保护，即除用电设备的 开关箱内装设漏电保护器外，还必须在总配电箱内装设一台总的漏电保护器。为保证 漏电保护器正常运行和保证专用保护零线不断线，PE线必须在第一级漏电保护器电源 侧的零线处引出。分配电箱引出PE线的连接点前侧的零线严禁通过任何开关电器。 ②采用专用保护零线TN-S系统。即在TN-S系统中，保护零线应专用，不得作工作 零线使用。所有电器设备外壳和保护零线均应与专用保护零线相联接。 ③接零保护应符合下列规定：接引至电气设备的工作零线与保护零线必须分开， 保护零线上严禁装设开关可熔断器；接引至移动式电动工具或手持电动工具的保护零 线必须采用铜芯软线，其截面不宜小于相线的 1/3，且不得小于1.5mm2；用电设备的 保护的保护地线或保护零线应并联接地，并严禁串联接地或接零；保护地线或保护零 线应采用焊接、螺栓连接或其他可靠方法连接。严禁缠绕或钩挂；保护零线和相线的 材质应相同。 （3）配电箱和开关箱 ①配电箱及开关箱的设置：全现场应设总配电箱，总配电箱以下设分配电箱，分 配电箱以下设开关箱，开关箱以下就是用电设备。 ②配电箱及开关箱的安装要求：配电箱、开关箱的安装高度为箱底距地面1.3～ 1.5m，箱体材料一般应选用铁板，亦可选用绝缘板，而不宜选用木质材料。配电箱所 有开关电器必须是合格产品。不论是选用新电器还是延用旧电器，必须完整无损、动 作可靠、绝缘良好，严禁使用破损电器；开关箱与用电设备之间应实行“一机一闸” 制，禁止“一闸多机”。开关箱的开关电器的额定值应与用电设备额定值相适应。开 关箱内应设置漏电保护器，其额定漏电动作电流和额定漏电动作时间应安全可靠；所 58中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 有配电箱与开关箱应在其箱门处标注其编号、名称、用途和分路情况。 ②配电箱及开关箱的操作：为防止停、送电时电源手动开关带负荷操作，以及便 于对用电设备在停、送电时进行监护，配电箱、开关箱之间应当遵循一个合理的操作 顺序。即： 送电操作顺序：总配电箱→分配电箱→开关箱 停电操作顺序：开关箱→分配电箱→总配电箱 ③施工过程中总配电箱及一级配电箱上锁管理，钥匙由项目专业电工负责保管。 其它分配电箱及开关箱钥匙由各班组长自己保管。 （4）熔断器和插座 ①熔断器的规格应满足被保护线路和设备的要求；熔体不得削小或合股使用，严 禁用金属线代替熔丝。 ②熔体应有保护罩。管型熔断器不得无管使用；有填充材料的熔断器不得改装使 用。 ③熔体熔断后，必须查明原因并排除故障后方可更换；装好保护罩后方可送电。 ④更换熔体时严禁采用不合规格的熔体代替。 ⑤插销和插座必须配套使用。一类电气设备应先用可接保护线的三孔插座，其保 护端子应与保护地线或保护零线连结。 （5）移动式电动工具和手持式电动工具 ①本工程选用二类手持式电动工具。电动工具上装设额定动作电流不大于 15mA， 额定漏电动作时间小于0.1的漏电保护器。 ②负荷线采用耐气候型的橡皮保护套铜芯软电缆，不得有接头。 ③手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前 必须作空载检查，运转正常方可使用。 ④移动式电动工具通电前应做好保护接地或保护接零。 ⑤单独的电源开关和保护，严禁1台开关接2台以上电动设备。电源开关应采用双 刀开头控制，其开关应装在便于操作的地方。 ⑥移动式电动工具和手持电动工具应装高灵敏动作的漏电保护器。需移动时，不 得手提电源线或转动部分。 ⑦使用手持式电动工具应戴绝缘手套或站在绝缘物上。 （6）电焊机 ①布置在室外的电焊机应设置在干燥场所，并应设棚遮蔽。焊接现场不准堆放易 59中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 燃易爆物品。交流弧焊机变压器的一次侧电源线长度应不大于5m，进线处必须设置防 护罩。 ②使用焊接机械必须按规定穿戴防护用品，电焊把绝缘必须良好。焊接机械的二 次线宜采用YKS型橡皮护套铜芯多股软电缆。电缆的长度应不大于30m。 ③电焊机的外壳有可靠接地，不得多台串联接地。电焊机各线卷对电焊机外壳的 热态绝缘电阻值不得小于0.4M殴。 ④电焊机的裸露导电部分和转动部分应装安全保护罩。直流电焊机的调节器被拆 下后，机壳上露出的孔洞应加设保护罩。 ⑤电焊机一次侧的电源线必须绝缘良好，不得随地拖拉，长度不宜大于5m。 ⑥电焊机的电源开关应单独设置。直流电焊机的电源应采用启动器控制。 （7）照明 ①照明灯具和器材必须绝缘良好，并应符合现行国家有关标准的规定。 ②照明线路布线整齐，相对固定。室内安装的固定式照明灯具悬挂高度不得低于 2.5m，室外安装的照明灯具不得低于3m。安装在露天作业场所的照明灯具应选用防水 型灯头。 ③现场办公室、工作棚内照明线，应使用橡胶套软电缆或塑料护套线，且应固定 在绝缘子，穿过墙壁时应套绝缘管。 ④照明电源线不得接触潮湿地面，并不得接近热源和直接挂在金属架上，在脚手 架上空装临时照明时，应设木横担和绝缘子。 ⑤照明开关应控制相线，当采用螺口灯头时，相线应接在中心触头上。 5.3文明施工措施 （1）搞好宣传教育，使职工养成保护建筑物品、爱护建筑物品的美德，人人遵守 施工秩序，维护社会美德，用实际行动维护项目及有关方的协作关系。 （2）施工现场必须做到道路通畅，排水通畅，场地平整、干净。各个作业现场务 必整洁、干净，工完场清，临时设施搭设整齐，室外定期打扫。 （3）材料、构件、机具堆放整齐，分类码放，安全装置灵敏可靠。 （4）禁止乱丢材料、机具、施工垃圾指定专人定时处理。 （5）职工穿戴整洁，服装统一，精神饱满，服从指挥，体现良好的精神风貌。 （6）施工现场要制定洒水降尘制度，指定专人负责，在施工场地及进出现场主要 道路洒水降尘。施工现场出入口处设置洗车池、沉淀池，对出场车辆进行清洗。 （7）遇有五级风以上天气不得进行土方转运以及其他可能产生扬尘污染的施工。 60中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （8）建筑物内的施工垃圾清运必须采用封闭式专用垃圾道或封闭式容器吊运，严 禁凌空抛撒。施工现场应设封闭式垃圾站，施工垃圾、生活垃圾分类存放。施工垃圾 清运是应提前适量洒水，并按规定及时清运销纳。 （9）水泥和其他易飞扬的细颗粒建筑材料应密闭存放，使用过程中应采取有效措 施防止扬尘。施工现场土方应集中堆放，采取覆盖或固化等措施。 （10）现场做好排水设施，防止积水，排入下水井的水应经过沉淀。 （11）施工现场要求文明施工，建立健全控制人为噪声的管理制度，夜间施工的材 料搬运要求工人轻拿轻放，减小施工噪声。尽量选用低噪声或备有消声降噪设备的施 工机械。承担夜间材料运输的车辆，进入施工现场严禁鸣笛。5.4.1.7施工现场的大型 强噪声设备应搭设封闭式机棚，并尽可能设置在远离居民区的一侧，以减少噪音污染。 （12）施工现场应进行噪音量监测，监测办法执行《建筑施工场界噪声测量方法》， 噪声值不应超过国家或地方噪声排放标准。 5.4地铁保护措施 在基坑土石方开挖、回填中按“分段、分区、分层、对称”四要点进行施工。 施工中精心组织施工，保证劳动力、机械、设备投入，确保土方施工工期的原则。 综合项目的周边环境，土方挖运遵循“分层、分步、对称、平衡、限时”的要求进行， 基坑开挖后暴露时间不宜过长，并做好地面截水和排水措施，防止地表水浸泡基坑， 以保证基坑工程在安全地条件下进行施工作业。 5.4.1施工场地布置 （1）控制行车路线，严禁在地铁侧基坑外行走重车：总施工大门开设在西南侧城 市支路一侧，以西侧作为施工车辆行车主要道路，禁止超载车辆在东侧地铁轨道上方 行走。 （2）严格控制坑边堆载：材料堆场和加工场地设于场地南侧，距离基坑边不小于 5m，坑边荷载不超过设计要求。 （3）钢筋必须按计划用量分期组织进场，控制每次进场数量，进场后立即进行使 用，不得在现场大量堆放。 （4）基坑顶部周围进行混凝土硬化，沿四周设置400*400mm截水沟，作3%坡度散 水坡坡向截水沟并每隔20m左右设置一个0.8*0.6*1.0m（深）集水井，确保场内排水 畅通，截水沟、集水井内进行硬化，防止积水渗入土体。 （5）定期清理、疏通排水系统，及时清除截水沟、集水井、三级沉淀池和大门冲 61中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 洗池中的污泥及漂浮物，保持排水系统沟畅通不损坏。 5.4.2基础结构施工阶段 （1）开挖至基底设计标高后，结构底板应尽快施做，防止因基坑底暴露时间太长， 引起基坑土体隆起变形加大，从而导致地铁结构竖向变形值超限。尤其是开挖地铁侧 预留土台至坑底时，应加快垫层浇筑速度，坑底暴露时间不超过12小时，垫层浇筑至 围护桩顶实。 （2）严格按照拆撑专项方案施工 5.4.3基坑回填阶段 本工程基坑内支撑部位回填材料采用级配砂石，拆除地下室外架同时，清除基坑内 积水、浮土、泥浆和有机物、杂物等，并将肥槽内积水抽出。回填应分层夯实确保密 实度大于0.94。夜间施工照明必须充足，施工前严格检查用电设备的检验合格证是否 齐全，是否在有效期内，移动电源箱的漏电保护器是否有效，如不满足要求必须更换 施工用电必须由专业电工布设、接用，私自接用认真做好施工区域的安全文明施工工 作，真正做到“随干随清理”做到“活完料尽场地清”。 5.4.4对基坑四周的安全保护措施 （1）基坑开挖过程中采取分层、分段控制开挖高度，严禁超挖乱挖; （2）缩小施工区段长度，加快施工进度，严格控制自然放坡暴露时间，加强监控， 随时掌握基坑变形大小，减少基坑的变形量，做到随挖随支护，严格控制基坑位移， 确保周边建筑物的安全。 （3）基坑坡顶的临边防护措施如下： 1）临边防护栏杆采用钢管栏杆及栏杆柱均采用Φ48.3×3.6mm的钢管，以扣件或 电焊固定。 2）防护栏杆由二道横杆及栏杆柱组成，上横杆离地高度为1.5m，下横杆离地高度 为0.7m，立杆总长度1.7m，埋入地下0.5m，立杆间距1.8m，每隔3.6m立杆设置一个 C15砼块基础，砼基础尺寸为0.3×0.3×0.5m，立杆居中设置。 3）防护栏杆必须自上而下用安全立网封闭，安全立网封闭到墙顶面高度。在栏杆 下边设置严密固定的高度为300mm的24砖墙，砂浆抹面。 4）所有护栏用红白油漆刷上醒目的警示色，钢管红白油漆间距为300mm，护栏周 围悬挂“禁止翻越”、“当心坠落”等禁止、警告标志。 5.5监测监控 62中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 5.5.1基坑支护监测 在拆除内支撑结构前以及整个拆除过程中进行内力监测，做到信息化施工，指导 具体施工过程。首先是在支撑拆除前，对基坑位移和内支撑梁的内力进行监测，根据 监测结果得出内力分布情况，卸荷时根据内力分布情况做到均匀卸荷，在卸荷过程中 监测内力重分布情况，及时汇报。 （1）基坑工程施工前应委托具备专业资质的第三方单位对基坑工程实施现场监测， 监测单位应编制监测方案，监测方案需经建设方、设计方、监理方等认可，并与专项 施工方案一同经专家论证通过后方可实施，必要时还需与基坑周边环境涉及的有关管 理单位协商一致后方可实施。 （2）基坑施工前应先对周边已有的建筑物进行普查留底。 （3）巡视检查：基坑工程施工和使用期内，每天均应由专人进行巡视检查并做好 记录，巡视以目测为主，可辅以锤、钎、量尺、放大镜等工器具以及摄像、摄影等设 备。检查内容包括： 1）支护结构：支护结构成型质量；支护结构有无较大变形；墙后土体有无裂缝、 沉陷及滑移；基坑有无涌土、流沙、管涌。 2）施工工况：场地地表水、地下水排放状况是否正常；基坑周边地面有无超载。 3）周边环境：周边管道有无破损、泄漏情况；周边建筑有无新增裂缝出现；周边 道路（地面）有无裂缝、沉陷；邻近基坑及建筑的施工变化情况。 4）监测设施：基准点、监测点完好状况；监测元件的完好及保护情况；有无影响 观测工作的障碍物。 5）根据设计要求或当地经验确定的其他巡视检查内容。 6）监测主要内容详下表： 63中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 7）内支撑拆除前后监测频率详下表： 基坑级别 底板浇筑后时间 各道内支撑拆除 施工阶段 7d 7~14d 14~28d ＞28d 拆除开始到结束3d内 一级基坑 2次/1d 1次/1d 1次/1d 1次/3d 1次/1d 8）监测成果提交的形式为日报、周报、最终报告。监测数据采集后应进行必要的 整理，要求文字工整，纸面清晰。 ①监测数据以日报形式报送监理，日报形式为电子版，内容包括各监测数据以及 对本日监测数据的分析，遇有报警数据时尽量当天报送监理、业主。 ②监测项目一周后应以“工程施工监测周报”的形式报送监理一次，周报形式为 电子版和纸质版，纸质版作为资料储存。周报内容包括本周内监测数据以及对本周监 测数据的分析。 ③每道支撑拆除完毕后应以“工程施工监测最终报告”的形式报送监理一次，形 式为电子版和纸质版，纸质版作为资料储存。内容为对本道支撑拆除过程监测数据的 分析及总结，并取典型监测点数据进行图表分析。 （4）本基坑监测当出现上述预警值或出现下述情形时，应立即进行危险报警，并 对支护结构和周边环境的保护对象采取应急措施： 1）监测数据达到监测报警值的累计值； 2）基坑支护结构或周边土体的位移值突然明显增大或基坑出现流沙、管涌、隆起、 陷落、或较严重的渗漏等； 3）周边地面出现较严重的突发裂缝或危害结构的变形裂缝； 4）根据当地工程经验判断，出现其他必须进行危险报警的情况； 64中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 5）周边管线变形突然明显增长或出现裂缝、泄漏等。 （5）应急措施 1）施工现场应预备足够数量的砂袋及足够数量预先装了半袋砂的砂袋，以保证在 基坑出现险情时能快速有效确保基坑安全。 2）当基坑检测结果超过预警值时 ①应立即停止内支撑拆除施工及其它工程施工，安排施工人员迅速撤离现场，并 在出入口设置警戒带并安排专人值班，未经项目部许可，禁止任何人进入现场。 ②立即将监测结果及现场支撑拆除情况通知基坑支护设计单位，并请包括基坑设 计单位在内的相关参建单位召开专题会，对监测结果进行分析，制定相应的应急处理 措施。 ③应急处理措施完成后，根据现场情况对支撑拆除方案进行修改，修改后的方案 应经过基坑支护设计单位同意，并重新进行专家论证，方可继续进行支撑梁拆除施工。 3）险情应急处理措施具体如下：支护结构被动区进行堆土反压、增加锚索（杆）、 或坡顶卸载等。 4）基坑垂直变形过大造成地面裂缝：地面一旦出现裂缝，顺缝注入水泥与水玻璃 混合液，地面用水泥砂浆抹平，稳固变形土体。 5）如出现土方边坡坍塌，立即停止作业，对坍塌土方进行人工清除。减少放坡的 坡度或对坡顶土体进行卸载。 6）暴雨及雨季施工：及时跟踪天气情况，在暴雨来临之前，检查坑内外排水系统， 备好排水设备，安排专人抽水，保证坑内不积水。 7）在施工现场配置足够功率的柴油发电机，以防止停电，造成排水中断。 5.5.2地铁保护监测 （1）监测目的 通过监测工作的实施，掌握该项目在施工过程中对地铁工程结构引起的变化，为 建设方及地铁相关方提供及时、可靠的数据和信息，评定施工对在建地铁工程结构的 影响，及时判断在建地铁工程的结构安全，对可能发生的事故提供及时、准确的预报， 避免恶性事故的发生。 （2）监测项目 序号 监测项目 监测对象 1 竖向位移 管片、道床、车站结构竖向位移 2 水平位移 管片、车站结构水平位移 3 相对收敛 管片结构净空收敛 65中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 4 盾构管片接缝等变形缝张开量 管片结构张开量、渗漏 5 道床与轨道变位 轨道 6 差异沉降 车站主体与附属结构、车站与区间连接处 7 竖向位移控制网 不少于3个基准点 8 水平位移控制网 不少于4个基准点 （3）监测周期 地下室施工（包含基坑开挖及支护、地下室结构施工）开始至结束一个月内：地 铁结构监测应贯穿于外部作业的全过程，直至外部作业完成且监测数据趋于稳定后方 可结束，采用自动化监测，各监测项目的监测频率均按4次/天,底板浇筑完至地下结构 施工完成期间，监测频率按1次/天。监测单位应严格按照规范监测频率开展现场监测 工作，必要时应加密监测频率。 六、施工管理及作业人员配备和分工 6.1施工管理人员 本工程实行项目经理负责制。由项目负责人、生产负责人、项目技术负责人、施 工员、质量员、安全员、机械员、试验员、材料员组成管理班子。为保障本工程顺利 进行，将选派强有力的管理班子承担该项目施工管理。 项目管理人员组织机构如下： 6.2专职安全生产管理人员 为加强本工程和安全生产管理，认真贯彻执行相关法律法规及本公司的各项安全 生产管理制度，坚持“安全第一、预防为主、综合治理”的方针，本工程配备3名专 职安全生产管理人员。 6.3特种作业人员 66中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （1）凡属国家规定的特种作业人员必须按有关规定要求持证上岗。 （2）特种作业人员除应接受三级安全教育外，还应接受特种作业人员的专门针对 性的安全教育，严格学习安全技术操作规程，并经有关部门培训考试合格后凭操作证 方可上岗操作。 （3）特种作业人员由定期按有关规定进行复审教育和参加体检。 （4）当工程发生变化时，应经有关部门考核通过后，方可持证上岗。 （5）特种作业人员必须必须要责任心强，熟悉本工种业务技术和本工程安全知识 和检查标准与操作规程。 （6）特种作业人员安排见下表： 序号 工种 工人数量 备注 1 电工 2人 负责施工现场临时用电敷设与维护。 2 电焊工 2人 附着钢筋焊接拆除。 3 气焊工 5人 支撑梁钢筋割除工作 4 架子工 12人 附着脚手架搭设拆除。 5 塔吊司机 2人 负责驾驶塔吊。 6.4其他作业人员 劳力组织布置由公司工程部配合项目经理部负责组织，依据施工进度要求的劳动 力计划报表，选拔组织熟练程度高、能信任分项工程质量要求的技术工人，及时办理 劳力进场和退场，并作好施工现场新工人的进场三级教育。劳动力可按照施工情况分 批进场，并可根据实际施工情况进行调整。 作业人员安排见下表： 序号 工种 工人数量 备注 1 泥水组 15人 负责传力带施工。 2 搭架组 20人 负责脚手架搭设。 3 绳锯组 20人 负责支撑梁切割。 4 破除组 20人 负责支撑梁破除、钢筋分离。 5 叉吊运组 15人 负责支撑梁切割块叉吊运。 6 杂工组 15人 负责砂浆回填、清运、喷水降尘等勤杂工。 七、验收要求 7.1验收标准 （1）进入现场的钢管支架构配件的检查与验收 1）应有钢管支架产品标识及产品质量合格证； 2）应有钢管支架产品主要技术参数及产品使用说明书； 67中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 3）当对支架质量有疑问时，应进行质量抽检和试验。 （2）分阶段进行检查和验收 1）基础完工后及换撑梁模板、外墙支架搭设前； 2）搭设高度达到设计高度后和混凝土浇筑前。 （3）重点检查和验收内容 1）基础应符合设计要求，并应平整坚实，立杆与基础间应无松动、悬空现象，底 座、支垫应符合规定； 2）搭设的架体三维尺寸．应符合设计要求，搭设方法和斜杆、钢管剪刀撑等设置 应符合本规程规定； 3）可调托座和可调底座伸出水平杆的悬臂长度应符合设计限定要求； 4）水平杆扣接头与立杆连接盘的插销应击紧至所需插入深度的标志刻度。 （3）模板安装质量控制要求 承插型盘扣式钢管支架质量标准 检查内容 允许偏差(mm) 检查方法 立杆垂直度≤L/500且±50 ±5 经纬仪或吊线、钢尺检查 水平杆水平度 ±5 水准仪或拉线、钢尺检查 垂直度 ±5 经纬仪或吊线、钢尺检查 可调托座 插人立杆深度≥150 -5 钢尺检查 垂直度 ±5 经纬仪或吊线、钢尺检查 可调底座 插入立杆深度≥150 -5 钢尺检查 立杆组合对角线长度 ±6 钢尺检查 模板安装质量标准 序号 项目 允许偏差(mm) 检查方法 1 轴线位置 5 钢尺检查 2 底模上表面标高 ±5 水准仪或拉线、钢尺检查 基础 ±10 3 截面内部尺寸偏差 钢尺检查 柱、墙、梁 +4，-5 不大于5m 6 4 每层高垂直度 经纬仪或吊线、钢尺检查 大于5m 8 5 相邻两板表面高低差 2 钢尺检查 6 表面平整度 5 2m靠尺和塞尺检查 7 预埋钢板中心线位置 3 8 预埋管、预留孔中心线位置 3 中心线位置 5 9 插筋 外露长度 +10，0 中心线位置 2 10 预埋螺栓 外露长度 +10，0 中心线位置 10 11 预留洞 尺寸 +10，0 7.2验收程序 68中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 7.3验收内容 序号 验收项目 搭设要求 验收结果 1)模板支架搭设应编制专项施工方案，结构设计应进行计算， 并应按规定进行审核、审批; 1 施工方案 2)模板支架搭设高度8m及以上;跨度18m及以上，施工总荷载 15kN/m2及以上;集中线荷载20kNjm及以上的专项施工方案，应 按规定组织专家论证。 1)基础应坚实、平整，承载力应符合设计要求，并应能承受支 架部全部荷载; 2)支架底部应按规范要求设置底座、垫板，垫板规格应符合规 范要求: 2 架体基础 3)支架底部纵、横向扫地杆的设置应符合规范要求， 4)基础应采取排水设施，并应排水畅通; 5)当支架设在楼面结构上时，应对楼面结构强度进行验算，必 要时应对楼面结构采取加固措施。 1)立杆间距应符合设计和规范要求: 2)水平杆步距应符合设计和规范雯求，水平杆应按规也要求连 3 支架构造 续设置; 3)竖向、水平剪刀撑或专用斜杆、水平斜杆的设置应符合规范 要求。 1)当支架高宽比大于规定值时，应按规定设置连墙杆或采用增 加架体宽度的加强措施: 2)立杆伸出顶层水平杆中心线至支撑点的长度应符合规范要 4 支架稳定 求; 3)浇筑混凝土时应对架体基础沉降、架体变形进行监控，基础 沉降、架体变形应在规定允许范围内。 1)施工均布荷载、集中荷载应在设计允许范围内; 5 施工荷载 2)当浇筑混凝土时，应对混凝土堆积高度进行控制 1)立杆应采用对接、套接或承插式连接方式.并应符合规范要 求; 6 杆件连接 2)水平杆的连接应符合规范要求; 3)当剪刀撑斜杆采用搭接时，搭接长度不应小1m; 4)杆件各连接点的紧固应符合规范要求。 1)可调底座、托撑螺杆直径应与立杆内径匹配，配合间隙应符 底座与托 7 合规范要求; 撑 2)螺杆旋人螺母内长度不应少于5倍的螺距。 69中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 1)钢管壁厚应符合规范要求; 构配件材 8 2)构配件规格、型号、材质应符合规范要求; 质 3)杆件弯曲、变形、锈蚀量应在规范允许范围内。 7.4验收人员 （1）总承包单位和分包单位技术负责人或授权委派的专业技术人员、项目负责人、 项目技术负责人、专项施工方案编制人员、项目专职安全生产管理人员及相关人员； （2）监理单位项目总监理工程师及专业监理工程师； 八、应急处置措施 8.1危险源识别 8.1.1危险源情况 根据拆撑工程的特点，现场可能发生的安全事故有：物体打击、高处坠落、机械 伤害、触电、局部挡土桩水平位移偏大基坑边局部坍塌、火灾等事故。存在的主要危 险源和可能发生的事故见下表： 危险源情况 可能发生的事故 挡土桩水平位置太大，基坑边 坑外局部严重超载 局部坍塌 基坑临边无防护 高处坠落 作业人员未佩戴安全帽； 垂直运输材料的吊具材质和安全设施不符合要 物体打击 求； 机械零部件破损； 机械伤害 操作人员不按操作规程作业； 现场的电缆、电线破损或老化； 触电 施工用电拉设随意、混乱 气割作业无防火措施 火灾 8.1.2危险源辨识评价 可能性 严重性 序 可能导致 风险 作业活动 危险源 几 乎 号 的事故 不太 级别 可能 不 可 严重 重大 一般 可能 能 基坑周边缺 1 少防护或防 防护缺陷 高处坠落 √ √ 重大 护不稳定 拆撑施工 拆撑时未设 置警戒线和 2 违章作业 物体打击 √ √ 一般 无监护人看 护 未达到三级 3 临时用电 配电、两级 管理缺陷 触电 √ √ 重大 保护 70中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 电缆架设不 4 违章作业 触电 √ √ 一般 符合要求 焊割时未配 5 违章作业 灼烫 √ √ 一般 备灭火器材 无防护装置 6 防护缺陷 机械伤害 √ √ 一般 不齐全 操作人员未 7 操作规程作 违章作业 机械伤害 √ √ 一般 气割作业 业 氧气瓶、乙 火灾/爆 8 炔瓶平放卧 违章作业 √ √ 一般 炸 到 氧气瓶、乙 火灾/爆 9 违章作业 √ √ 一般 炔瓶暴晒 炸 不正确使用 10 （使用）吊 违章作业 起重伤害 √ √ 一般 索具 吊运作业 塔吊吊装时 物件捆扎不 11 违章作业 物体打击 √ √ 一般 牢固而易散 落 8.1.3危险源的预防措施 （1）基础边局部坍塌 a、严禁坑外堆载超过设计荷载； b、严禁重型施工机械在坑边停留； c、保持坑外临时排水沟畅通，防止坑外的土被水泡软，降低土的物理力学性能； d、必须遵守地下室梁板、换撑短柱达到设计强度的80%，才能开始内支撑的拆除； e、应按对称的方法拆除内支撑，确保平衡受力，使拆除的支撑能将自身承担的水 平力全部传递到换撑短柱上； f、应对基坑周边进行经常性的巡查，发现不安全因素及时处理。 （2）高处坠落 a、对基坑周边的防护栏杆进行加固处理； b、下到基坑内的坡道应设防护栏杆； c、拆除支撑梁应设临时操作架。 （3）机械伤害 a、制好技术措施，对操作工人作好安全技术交底，且做好记录；认真执行检查制 度，确保特殊作业人员持证上岗； b、在液压凿岩机的伸臂下不得停留； c、划定施工作业范围，保持道路畅通，经常检查周边挡土桩稳定状态，非作业人 员不得进入施工现场； d、相关人员要经过相应的培训，考试合格方能上岗作业；对机动车司机加强安全 71中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 教育，严禁酒后驾车，加强对交通设备的日常检查和维养。 （4）触电伤害： 施工现场临时用电、机械用电等操作不当易触电伤害，会导致人员伤亡。 a、按临时用电组织设计认真执行检查制度，专业电工应持证上岗，一般电气设备 操作人员做好岗前培训及作业前的安全技术交底工作； b、确保用电设备的完好及外壳的接零和接地保护，按要求配备足够的单机箱，且 箱内的配件完好； c、使用TN-S配电系统。禁止使用劣质开关箱，定期检查，发现电线、配件破损 必须及时更换，保证熔丝与负载相匹配，箱内电路必须标明用途，保证电缆线径与实 际电流相匹配，电线电缆线路架设符合要求。 8.2现场应急处置措施 8.2.1基础边局部坍塌的应急措施 （1）在发现基坑边坡的局部坍塌迹象时，拆除施工人员和设备停止拆除施工； （2）坑外局部卸载，坑内设临时型钢支撑，制止挡土桩继续发生水平位移； （3）与建设、设计单位共同制定加固措施，并及时加固处理。 8.2.2高处坠落事故的应急措施 （1）当发生高处坠落事故后，抢救的重点放在对休克、骨折和出血上进行处理。 （2）发生高处坠落事故，应马上组织抢救伤者，首先观察伤者的受伤情况、部位、 伤害性质，如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工 呼吸，胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动，并将下 肢抬高约20度左右，尽快送医院进行抢救治疗。 （3）出现颅脑损伤，必须维持呼吸道通畅。昏迷者应平卧，面部转向一侧，以防 舌根下坠或分泌物、呕吐物吸入，发生喉阻塞。有骨折者，应初步固定后再搬运。遇 有凹陷骨折、严重的颅底骨折及严重的脑损伤症状出现，创伤处用消毒的纱布或清洁 布等覆盖伤口，用绷带或布条包扎后，及时送就近市条件的医院治疗。 （4）发现脊椎受伤者，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条 包扎后。搬运时，将伤者平卧放在帆布担架或硬板上，以免受伤的脊椎移位、断裂造 成截瘫，招致死亡。抢救脊椎受伤者，搬运过程，严禁只抬伤者的两肩与两腿或单肩 背运。 （5）发观伤者手足骨折，不要盲目搬动伤者。应在骨折部位用夹板把受伤位置临 72中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 时固定，使断端不再移位或刺伤肌肉，神经或血管。固定方法：以固定骨折处上下关 节为原则，可就地取材，用木板、竹头等，在无材料的情况下，上肢可固定在身侧， 下肢与腱侧下肢缚在一起。 （6）遇有创伤性出血的伤员，应迅速包扎上血，使伤员保持在头低脚高的卧位， 并注意保暖。正确的观场止血处理措施： ①一般伤口小的止血法：先用生理盐水(0.9%Nacl溶液)冲洗伤口，涂上红汞水或 其它止血药物，然后盖上消毒纱布，用绷带较紧地包扎。 ②加压包扎止血法：用纱布、棉花等作成软垫，放在伤口上再加包扎，来增强压力 而达到止血。 ③止血带止血法：选择弹性好的橡皮管、橡皮带或三角巾、毛巾、带状布条等，上 肢出血结扎在上臂上l/2处(靠近心脏位置)，下肢出血结扎在大腿上1/3处(靠近心脏 位置)。结扎时，在止血带与皮肤之间垫上消毒纱布棉垫。每隔25~40分钟放松一次， 每次放松0.5~1分钟。 （7）动用最快的交通工具或其他措施，及时把伤者送往邻近医院抢救，运送途中 应尽量减少颠簸。同时，密切注意伤者的呼吸、脉搏、血压及伤口的情况。 8.2.3物体打击事故的应急措施 （1）发生物体打击事故后，抢救的重点放在对颅脑损伤、胸部骨折和出血上进行 处理。并马上组织抢救伤者脱离危险现场，尽快送医院进行抢救治疗，以免再发生损 伤。 （2）在移动昏迷的颅脑损伤伤员时，应保持头、颈、胸在一直线上，不能任意旋 曲。若伴颈椎骨折，更应避免头颈的摆动，以防引起颈部血管神经及脊髓的附加损伤。 （3）观察伤者的受伤情况、受伤部位、伤害性质，如伤员发生休克，应先处理休 克。遇呼吸、心跳停止者应立即进行人工呼吸；处于休克状态的伤员要让其安静、保 暖、平卧、少动。 （4）出现颅脑损伤，必须维持呼吸道通畅。昏迷者应平卧，面部转向一侧，以防 舌根下坠或分泌物、呕吐物吸人，发生喉阻塞。有骨折者，应初步固定后再搬运。 （5）防止伤口污染。在现场，相对清洁的伤口，可用浸有双氧水的敷料包扎。污 染较重的伤口，可简单清除伤口表面异物，剪除伤口周围的毛发，但切勿拔出创口内 的毛发及异物、凝血块或碎骨片等，再用浸有双氧水或抗生素的敷料覆盖包扎创口。 （6）在运送伤员到医院就医时，昏迷伤员应侧卧位或仰卧偏头，以防止呕吐后误 73中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 吸。对烦燥不安者可因地置宜地予以手足约束，以防伤及开放伤口。脊柱有骨折者应 用硬板担架运送，勿使脊柱扭曲，以防途中颠簸使脊柱骨折或脱位加重，造成或加重 脊髓损伤。 8.2.4机械伤害事故的应急措施 （1）发生机械伤害事故，应立即切断动力电源，尽快将伤员搬到安全地点进行包 扎、止血、固定伤肢。 （2）观察伤员的伤害情况，如手前臂、小腿以下位置出血，应选用橡胶带或布带 或止血纱布等进行绑扎止血。 （3）对发生休克、颅脑损伤、脊椎受伤、手足骨折、创伤性出血的伤员的处理方 法与高处坠落或物体打击事故相同。 （4）应急以后及时送医院治疗。 （5）当发生重大机械事故时，必须及时上报有关单位和组织抢救，保护现场，设 置危险区域，专人监护，拍摄事故现场照片。 8.2.5触电事故的应急措施 （1）立即切断电源。用干燥的木棒、竹竿等绝缘工具将电线从触电者身上挑开。 电线应放置妥当，以防止再次触电。必要时可用绝缘工具（如带有绝缘柄的电工钳） 切断电源线。 （2）如果触电者由于痉挛手指紧握导线或导线缠绕在身上，救护人可先用干燥的 木板塞进触电者身下使其与地绝缘来隔断入地电流，尽快采取其它办法把电源切断。 （3）救护人可戴上绝缘手套或在手上包缠干燥的衣服、围巾、帽子等绝缘物品拖 拽触电者，使之脱离电源。未采取绝缘措施前，救护人不得直接触及触电者的皮肤和 潮湿的衣服。严禁救护人直接用手推、拉和触摸触电者。在拉拽触电者脱离电源的过 程中，救护人宜用单手操作，这样对救护人比较安全。 （4）触电者脱离电源后应迅速观察其呼吸、心跳情况。 1）若触电者未失去知觉，应让触电者在比较干燥、通风暖和的地方静卧休息，并 派人严密观察，同时请医生前来或送往医院诊治。 2）若触电者已失去知觉但尚有心跳和呼吸，应使其舒适地平卧着，解开衣服以利 呼吸，四周不要围人，保持空气流通，冷天应注意保暖，同时立即请医生前来或送往 医院诊治。 3）若触电者呼吸困难或心跳失常，应立即施行人工呼吸或胸外心脏挤压。 74中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 4）若触电者呼吸心跳都已停止，人工呼吸和胸外心脏挤压同时进行。 （5）当触电者位于高位时，应采取措施预防触电者在脱离电源后坠地摔伤或摔死 （电击二次伤害）。 （6）局部电击伤时，应对伤口进行早期清创处理，创面宜暴露，不宜包扎，以免 组织腐烂、感染。此外，由于电击伤有深部组织的坏死，比烧伤更易发生破伤风，必 须注射破伤风抗毒素。 8.2.6火灾事故的应急措施 （1）事故发生后，最早发现者应迅速向事故现场负责人报告，并迅速切断事故现 场的电源。 （2）事故现场负责人接到报告后，一边组织现场人员扑救，尽力控制火势漫延， 疏散人员，并转移临近的易燃易爆物品到安全地方；一边向当地公安消防部门报警， 同时向公司应急救援指挥部报告。 （3）项目部应急救援小组接到火灾报告后，应迅速下达应急救援预案处置的指令， 通知小组成员和各专业救援队迅速赶往事故现场。 （4）义务消防队到达事故现场后，消防人员配带好空气面具，首先查明现场有无 受伤人员，并以最快速度将受伤者脱离现场，严重者尽快送医院抢救。 （5）救援小组成员到达事故现场后，根据事故状态及危害程度作出相应的应急决 定，并命令各应急救援队立即开展救援，如事故扩大时，应请求支援。 （6）治安疏散组到达现场后，担负事故现场的治安和交通指挥，组织纠察，在事 故现场周围设岗，划分禁区并加强警戒和巡逻检查。 （7）医疗救护队到达现场后，与应急义务消防队配合立即救护伤员，对受伤人员 应根据受伤程度及时采取相应的急救措施，对伤员进行清洗包扎或输氧急救，重伤员 及时送往医疗抢救。 （8）公安消防部门专业消防队到达现场后，救援小组应积极配合他们做好灭火救 灾工作，各救援队伍自觉接受专业消防队的调遣。 8.2.7基坑安全应急措施 （一）围护桩漏水应急预案 情况分析： 基坑支撑拆除过程中，如果发现墙体因震动，水泥土裂开，出现渗漏水现象。 采取对策： 75中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 在接头缝轻度渗水的情况下，随时用TZS水溶性聚胺酯堵漏剂与超早强双快水泥 进行堵漏。 在渗漏水有一定水压力的情况下，可先用软管插入渗漏的接头缝中引流，然后用 超早强双快水泥封堵漏水的接头缝，待封堵材料达到强度后，再用注浆泵压注TZS水 溶性聚氨酯剂进行堵漏。 发现裂缝严重渗漏水情况时，应停止拆除作业，作紧急处理:切断坑外供水源，防 止水土快速流失，再在相邻搅拌桩搭接缝中钻孔注浆（按产品说明书及施工区土质情 况，合理、科学配制化学浆液，将配制拌合好的化学浆液和水泥浆送入贮浆捅内备用， 注浆过程中应尽可能控制流量和压力，防止浆液流失。），待渗漏水通道堵塞之后， 再继续拆除作业。 （二）支撑、围护水平位移应急预案 （1）在支撑拆除过程中，如发现基坑围护桩坝体倾斜加速并超过报警值，必须停 止拆除，待处理后方可继续作业。 （2）若围护桩坝体严重变形、倾斜或型钢坑内翼缘开裂，应立即停止拆除，处理 方式为：组织设计单位及公司技术骨干力量现场制定可实施方案，待围护桩坝体稳定 后，方可继续拆除。 （三）周边管线破坏应急预案 现场在土体位移的影响下，对地下有管网的位置有可能产生破坏。特别是自来水 管及燃气管。现场在开始工作前，需与相关燃气公司、自来水公司及周边小区沟通， 摸清管线位置及相关阀门位置。必要时，在拆撑期间安排专业人员进行定点蹲守，以 防在施工过程出现的相关紧急情况能及时处理。同时，任何的紧急情况下，现场管理 人员需第一时间上报项目经理，并第一时间疏散工人。 （1）开工前，会同建设、设计、监理以及现场业主代表现场定案燃气管线走向的 具体位置及支线情况，并做好记录（包括参考点）； （2）在业主单位的协助下取得自来水、电力、通信等地下管线的大致分布，并根 据提供情况对地下管线进行探测，了解清楚地下管线的具体走向、埋深等情况，并做 好记录； （3）正式施工之前，项目经理对参与施工的有关管理人员、技术人员交代工程情 况和技术要求，进行必要的岗前培训，避免发生指导和操作的错误，以便科学地组织 施工，并按合理的工序流程进行作业。技术交底的主要内容是： 76中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 A、图纸交底：使施工人员了解设计意图，以便掌握设计关键，做到按图施工； B、施工组织设计交底：要将施工组织设计的全部内容向施工人员交代，以便掌握 工程特点、施工部署任务划分、进度要求、主要工程种类的相互配合、施工方法、主 要机械设备及各项项目管理措施等； C、施工人员在进场后，项目质量安全员必须针对本工程的要点、难点、重点以及 安全方面的相关要求，对施工现场的作业人员进行三级安全教育，让每个现场作业人 员心中有底，使施工人员能自觉遵守公司制订的安全生产各规章条例，对安全生产有 责任感。 D、抢修应急预案是由调度、巡查和抢修人员执行,因此需要执行人员到施工工地现 场进行踏勘,对控制区域内燃气管道及设施进行核对,核准应急现场需要关闭的阀门数 量、ID号和具体位置,以及该阀门的可操作性。 8.3应急救援组织机构 8.3.1应急救援领导小组 总承包项目部事故应急救援指挥领导小组负责本工程事故应急救援工作的组织和 指挥，日常工作由总承包项目管理。一旦发生重大事故或紧急情况时，以指挥领导小 组为基础，立即成立事故应急救援指挥部。项目经理任总指挥，组织机构及人员详见 下表： 姓名 岗位 联系方式 总指挥 常利军 项目经理 13799271225 组长 陈蕃鸿 技术负责人/执行经理 17359203780 黄超 技术总工 18959298339 侯斯林 生产经理 13599921537 黄志锋 机电经理 13763892146 副组长 席鹏 商务经理 15010125565 吴尚骏 安全总监 13606063762 张佳波 质量总监 13559403664 纽晓磊 施工员 18234114058 组员 杜伟达 安全员 13375993582 高鹏辉 质量员 15617516681 77中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 徐林筝 材料员 18262633192 钟杭琳 试验员 17750041031 傅银宝 机械员 18060986127 8.3.2应急救援小组成员职责分工 总指挥职责：发生重大事故时，由指挥部发布和解除应急救援命令、信号；组织 指挥救援队伍实施救援行动；向上级汇报和向友邻单位通报事故情况，必要时向有关 单位发出救援请求；组织事故调查，总结应急救援经验教训。 组长职责：工地发生安全事故时，负责指挥工地抢救工作，向各组员下达抢救指 令任务，协调各组员之间的抢救工作，随时掌握最新动态并做出最新决策，第一时间 向110、119、120、公司、当地政府主管部门、公安部门求援或报告灾情。 副组长职责：协助组长指挥工地抢救工作，落实抢救指令任务实施情况，平时由 副组长值班，手机24小时开通，发生紧急事故时，在项目部应急救援小组组长抵达工 地前，副组长即为临时救援组长。 组员职责：尽一切可能抢救伤员及被困人员，防止事故进一步扩大。对抢救出的 伤员，视情况采取急救外置措施，尽快送医院抢救。负责交通车辆的调配，紧急救援 物资的征集及人员的餐饮供应。 8.3.3应急救援小组主要任务 当事故发生时小组成员立即向组长汇报，由组长立即上报公司，必要时，汇报当 地有关部门，以取得政府部门的帮助。 由安全领导小组组织项目部全体员工投入事故应急救援抢险工作中，尽快控制险 情蔓延，并配合、协助事故的处理调查工作。 事故发生时，组长不在现场时，由在现场的其他组员作为临时负责人指挥安排。 事故发生时，安全领导小组立即组织营救受害人员，组织撤离或者采取其他措施 保护危害区域内的其他人员。抢救受害人是应急救援的首要任务，在应急救援行动中， 快速、有序、有效地实施现场急救与安全转送伤员降低伤亡率，减少事故的损失。 事故发生后迅速控制危险源，对事故造成的危害进行监测、测定事故危害区域、 危害性质及危害程度。做好现场清洁，消除危害后果。查清事故原因，查明人员伤亡 情况，协助上级部门对事故调查 项目部指定专人负责事故的收集、统计、审核和上报工作，并严格遵守事故报告 的真实性和时效性。 78中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 8.4应急救援物资 应急资源的标准是应急救援工作的重要保障，项目部应该根据潜在的事故性质和 后果分析，配备应急救援中的所需的消防手段、救援机械和设备、交通工具、医疗设 备和药品、生活保障物资。 （1）基本装备 序号 名称 用途 1 扳手 专用工具 2 撬棍 支撑 3 移动电话 联络通讯 4 钳子 专用工具 5 大绝缘剪 专用工具 6 铁锹 专用工具 7 镐 专用工具 8 大型照明灯具 照明 9 指挥旗 指挥联络 10 绳索 救护 （2）特种防护品： 绝缘鞋、绝缘手套、绝缘电木、千斤顶、手动葫芦、氧气瓶、乙炔瓶、气割设备。 （3）一般性防护救护品 序号 名称 用途 1 急救箱 一般护理 2 手电筒 照明 3 担架 救护 4 手术剪 清理黏结衣物等 应急资源的准备是应急救援工作的重要保障，项目部应根据潜在事故的性质和后 果分析，配备应急救援中所需的消防手段、救援机械和设备、交通工具、医疗设备和 药品、生活保障物资。 （4）应急物资 序号 机具、材料名称 规格 数量 备注 1 挖土机 220以上 2台 除泥、压木桩 2 彩条布 3000平米 20卷 土面防雨 3 镐、铲 50把 清理 4 编织袋 2000个 装砂成袋 5 砂石 1000m3 6 木桩3000mm 直径100 500根 临时支护 7 大铁锤 20 8 旧模板 2000㎡ 9 草绳 500m 10 担架 8部 11 急救箱 6盒 79中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 12 污水泵 10台 13 14#工字钢 200m 14 发电机 300Kw 1台 （5）常备药品： ①外用药 序号 品名 适应症 1 止血胶带 外伤出血 2 创可贴 小创伤出血 3 京万红软膏 烧烫伤 4 碘酊（2％） 局部消毒 5 万花油 烧烫伤 6 风油精 虫咬、牙痛、关节痛 7 清凉油 驱暑醒脑、防治虫咬 8 棉垫、绷带 外伤出血 ②内服药 序号 品名 适应症 1 速效感冒胶囊 发烧、感冒 2 氟哌酸 腹泻、尿道感染 3 复方甘草片 镇咳、祛痰 4 碘喉片 咽炎。扁桃体炎 5 颠茄片 胃痉挛 6 多酶片 助消化 7 扑尔敏 抗过敏 8 果导 治便秘 9 安定 失眠 10 心痛定 降血压、治高血压、冠心病 11 阿司匹林 解毒、镇痛 12 云南白药 散瘀、止痛、止血 8.5应急响应流程及救援电话 80中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 急救中心：120 火警中心：119 报警中心：110 具体路线图 线路 医院名称 医院地址 电话 线路一 厦门市中医院 福建省厦门市仙岳路1739号 (0592)5579582 81中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 九、计算书 9.1地下室临时支撑设计计算 9.1.1负四层地下室顶板临时支撑设计计算书 计算依据： 1、《钢结构设计标准》GB50017-2017 2、《建筑结构荷载规范》GB50009-2012 3、《建筑结构可靠性设计统一标准》GB50068-2018 4、《建筑施工承插型盘扣式钢管支架安全技术规程》DBJT13-318-2019 5、《混凝土结构设计规范》GB50010-2010 6、《混凝土工程模板与支架技术》杜荣军编著 一、参数信息 1、基本参数 地下室顶板支承工况 临时道路 是否设置回顶架体 设置回顶支撑 回顶支撑架体计算原理 除结构自重外的所 地下室层数n1 1 有荷载均由支撑承 担 回顶支撑层数n 1 设计覆土厚度hs（m） 0 楼板钢筋混凝土自重标准值G1k 25.1 回顶支撑每米高度自重标准值G2k 0.15 （kN/m 3） （kN/m 2） 建筑结构考虑结构设计使用年限的荷 1 结构重要性系数γ０ 1.1 载调整系数γL 临时道路位置顶板类型 单向板 是否考虑临时道路上车辆会车 否 2、荷载参数 覆土前临时道路同时通过车辆最大总 12 覆土前车辆荷载根据车辆轮压扩散后 6.6 重T1 （吨） 的有效分布面积S1(m 2 ) 覆土前临时道路上汽车启动、刹车时 1.1 的荷载动力系数K 3、楼板参数 （1）地下室顶板： 顶板厚度h0(mm) 200 砼强度等级 C35 顶板作为临时道路时混凝土是否达到 是 设计强度 82中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 （2）地下室底板： 地下室底板厚度hd(mm) 800 砼强度等级 C35 层高Hd(m) 3.9 二、设计简图 钢管支撑立面图 三、荷载计算 由于顶板作为临时道路时混凝土达到设计强度，结构板自重由本身承担，施工荷载由 架体承担，覆土前回顶架体所受总荷载设计值（覆土前考虑荷载动力系数）： 工况：覆土前 Q =γ [γ [G ×H ]+γ γ (K×9.8×T /S )] 1 0 G 2k d Q L 1 1 =1.1×[1.3×[0.15×3.9]+1.5×1×(1.1×9.8×12/6.6)]=33.177kN/m2 四、支撑结构验算 支撑类型 承插型盘扣式钢管 支架计算依据 《建筑施工承插型 支撑架 盘扣式钢管支架安 全技术规程》 DBJT13-318-2019 立杆纵向间距la(mm) 1200 立杆横向间距lb(mm) 1200 83中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 步距h0(mm) 1000 顶部步距hd(mm) 500 扫地杆高度h2(mm) 200 立杆伸出顶层水平杆中心线至支撑点 0.2 的长度a1(m)： 支架立杆计算长度修正系数η 1.2 支撑钢管类型 Φ48.3×3.6 抗压强度设计值[f](N/mm 2 ) 300 可调托座承载力容许值[N](kN) 60 回顶架体承担荷载由荷载计算章节可知： 覆土前：Q =33.177kN/m2 1 Q =Q =33.177kN/m2 max 1 设梁板下Φ48.3×3.6mm钢管@1.2m×1.2m支承上部施工荷载，可得： N=Q ×l ×l =33.177×1.2×1.2=47.774kN max a b 1、可调托座承载力验算 【N】=60kN≥N=47.774kN 满足要求！ 2、长细比验算 根据《规范》JGJ231-2010第5.3.2条规定可知，立杆计算长度： l ＝max[ηh ，(h +2ka )]=max[1.2×1000，(500+2×0.7×200)]=1200mm 0 0 d 1 η----支架立杆计算长度修正系数； k----悬臂端计算长度折减系数，可取0.7； λ=l /i=1200/15.9=75.472≤[λ]=150 0 满足要求！ 3、立杆稳定性验算 λ=75.472，查《规范》JGJ231-2010附录D表D-1，取φ=0.672 f＝N/(φA)=47774/(0.672×506)=140.499N/mm2≤[f]＝300N/mm2 满足要求！ 9.1.2负三层地下室临时支撑设计计算书 计算依据： 1、《钢结构设计标准》GB50017-2017 2、《建筑结构荷载规范》GB50009-2012 3、《建筑结构可靠性设计统一标准》GB50068-2018 4、《建筑施工承插型盘扣式钢管支架安全技术规程》DBJT13-318-2019 84中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 5、《混凝土结构设计规范》GB50010-2010 6、《混凝土工程模板与支架技术》杜荣军编著 一、参数信息 1、基本参数 地下室顶板支承工况 临时道路 是否设置回顶架体 设置回顶支撑 回顶支撑架体计算原理 除结构自重外的所 地下室层数n1 2 有荷载均由支撑承 担 回顶支撑层数n 1 设计覆土厚度hs（m） 0 楼板钢筋混凝土自重标准值G1k 25.1 回顶支撑每米高度自重标准值G2k 0.15 （kN/m 3） （kN/m 2） 建筑结构考虑结构设计使用年限的荷 1 结构重要性系数γ０ 1.1 载调整系数γL 临时道路位置顶板类型 单向板 是否考虑临时道路上车辆会车 否 2、荷载参数 覆土前临时道路同时通过车辆最大总 12 覆土前车辆荷载根据车辆轮压扩散后 6.6 重T1 （吨） 的有效分布面积S1(m 2 ) 覆土前临时道路上汽车启动、刹车时 1.1 的荷载动力系数K 3、楼板参数 （1）地下室顶板： 顶板厚度h0(mm) 120 砼强度等级 C35 顶板作为临时道路时混凝土是否达到 是 设计强度 （2）地下室-1层板： 楼板厚度h(-1)(mm) 120 砼强度等级 C35 层高H(-1)(m) 4.6 二、设计简图 85中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 钢管支撑立面图 三、荷载计算 由于顶板作为临时道路时混凝土达到设计强度，结构板自重由本身承担，施工荷载由 架体承担，覆土前回顶架体所受总荷载设计值（覆土前考虑荷载动力系数）： 工况：覆土前 Q =γ [γ [G ×H ]+γ γ (K×9.8×T /S )] 1 0 G 2k (-1) Q L 1 1 =1.1×[1.3×[0.15×4.6]+1.5×1×(1.1×9.8×12/6.6)]=33.327kN/m2 四、支撑结构验算 支撑类型 承插型盘扣式钢管 支架计算依据 《建筑施工承插型 支撑架 盘扣式钢管支架安 全技术规程》 DBJT13-318-2019 立杆纵向间距la(mm) 1200 立杆横向间距lb(mm) 1200 步距h0(mm) 1500 顶部步距hd(mm) 1000 扫地杆高度h2(mm) 200 立杆伸出顶层水平杆中心线至支撑点 0.4 的长度a1(m)： 支架立杆计算长度修正系数η 1.2 支撑钢管类型 Φ48.3×3.6 抗压强度设计值[f](N/mm 2 ) 300 可调托座承载力容许值[N](kN) 60 回顶架体承担荷载由荷载计算章节可知： 86中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 覆土前：Q =33.327kN/m2 1 Q =Q =33.327kN/m2 max 1 设梁板下Φ48.3×3.6mm钢管@1.2m×1.2m支承上部施工荷载，可得： N=Q ×l ×l =33.327×1.2×1.2=47.99kN max a b 1、可调托座承载力验算 【N】=60kN≥N=47.99kN 满足要求！ 2、长细比验算 根据《规范》JGJ231-2010第5.3.2条规定可知，立杆计算长度： l ＝max[ηh ，(h +2ka )]=max[1.2×1500，(1000+2×0.7×400)]=1800mm 0 0 d 1 η----支架立杆计算长度修正系数； k----悬臂端计算长度折减系数，可取0.7； λ=l /i=1800/15.9=113.208≤[λ]=150 0 满足要求！ 3、立杆稳定性验算 λ=113.208，查《规范》JGJ231-2010附录D表D-1，取φ=0.386 f＝N/(φA)=47990/(0.386×506)=245.704N/mm2≤[f]＝300N/mm2 满足要求！ 9.1.3负二层地下室临时支撑设计计算书 计算依据： 1、《钢结构设计标准》GB50017-2017 2、《建筑结构荷载规范》GB50009-2012 3、《建筑结构可靠性设计统一标准》GB50068-2018 4、《建筑施工承插型盘扣式钢管支架安全技术规程》DBJT13-318-2019 5、《混凝土结构设计规范》GB50010-2010 6、《混凝土工程模板与支架技术》杜荣军编著 一、参数信息 1、基本参数 地下室顶板支承工况 临时道路 是否设置回顶架体 设置回顶支撑 87中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 回顶支撑架体计算原理 除结构自重外的所 地下室层数n1 3 有荷载均由支撑承 担 回顶支撑层数n 1 设计覆土厚度hs（m） 0 楼板钢筋混凝土自重标准值G1k 25.1 回顶支撑每米高度自重标准值G2k 0.15 （kN/m 3） （kN/m 2） 建筑结构考虑结构设计使用年限的荷 1 结构重要性系数γ０ 1.1 载调整系数γL 临时道路位置顶板类型 单向板 是否考虑临时道路上车辆会车 否 2、荷载参数 覆土前临时道路同时通过车辆最大总 12 覆土前车辆荷载根据车辆轮压扩散后 6.6 重T1 （吨） 的有效分布面积S1(m 2 ) 覆土前临时道路上汽车启动、刹车时 1.1 的荷载动力系数K 3、楼板参数 （1）地下室顶板： 顶板厚度h0(mm) 120 砼强度等级 C35 顶板作为临时道路时混凝土是否达到 是 设计强度 （2）地下室-1层板： 楼板厚度h(-1)(mm) 120 砼强度等级 C35 层高H(-1)(m) 3.9 二、设计简图 88中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 钢管支撑立面图 三、荷载计算 由于顶板作为临时道路时混凝土达到设计强度，结构板自重由本身承担，施工荷载由 架体承担，覆土前回顶架体所受总荷载设计值（覆土前考虑荷载动力系数）： 工况：覆土前 Q =γ [γ [G ×H ]+γ γ (K×9.8×T /S )] 1 0 G 2k (-1) Q L 1 1 =1.1×[1.3×[0.15×3.9]+1.5×1×(1.1×9.8×12/6.6)]=33.177kN/m2 四、支撑结构验算 支撑类型 承插型盘扣式钢管 支架计算依据 《建筑施工承插型 支撑架 盘扣式钢管支架安 全技术规程》 DBJT13-318-2019 立杆纵向间距la(mm) 1200 立杆横向间距lb(mm) 1200 步距h0(mm) 1000 顶部步距hd(mm) 500 扫地杆高度h2(mm) 200 立杆伸出顶层水平杆中心线至支撑点 0.2 的长度a1(m)： 支架立杆计算长度修正系数η 1.2 支撑钢管类型 Φ48.3×3.6 抗压强度设计值[f](N/mm 2 ) 300 可调托座承载力容许值[N](kN) 60 回顶架体承担荷载由荷载计算章节可知： 覆土前：Q =33.177kN/m2 1 89中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 Q =Q =33.177kN/m2 max 1 设梁板下Φ48.3×3.6mm钢管@1.2m×1.2m支承上部施工荷载，可得： N=Q ×l ×l =33.177×1.2×1.2=47.774kN max a b 1、可调托座承载力验算 【N】=60kN≥N=47.774kN 满足要求！ 2、长细比验算 根据《规范》JGJ231-2010第5.3.2条规定可知，立杆计算长度： l ＝max[ηh ，(h +2ka )]=max[1.2×1000，(500+2×0.7×200)]=1200mm 0 0 d 1 η----支架立杆计算长度修正系数； k----悬臂端计算长度折减系数，可取0.7； λ=l /i=1200/15.9=75.472≤[λ]=150 0 满足要求！ 3、立杆稳定性验算 λ=75.472，查《规范》JGJ231-2010附录D表D-1，取φ=0.672 f＝N/(φA)=47774/(0.672×506)=140.499N/mm2≤[f]＝300N/mm2 满足要求！ 9.2支撑架设计计算书 9.2.11600×1000腰梁支撑架计算书 计算依据： 1、《建筑施工脚手架安全技术统一标准》GB51210-2016 2、《建筑施工模板安全技术规范》JGJ162-2008 3、《混凝土结构设计规范》GB50010-2010 4、《建筑结构荷载规范》GB50009-2012 5、《钢结构设计标准》GB50017-2017 6、《建筑结构可靠性设计统一标准》GB50068-2018 一、工程属性 新浇混凝土梁名称 YL-4 混凝土梁计算截面尺寸(mm×mm) 1600×1000 模板支架高度H(m) 3 模板支架横向长度B(m) 6 90中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 模板支架纵向长度L(m) 83 支架外侧竖向封闭栏杆高度Hm(mm) 1200 二、荷载设计 新浇筑混凝土自重标准值G2k(kN/m 3 ) 24 混凝土梁钢筋自重标准值G3k(kN/m 3 ) 1.5 施工荷载标准值Q1k(kN/m 2 ) 2.5 支撑脚手架计算单元上集中堆放的物 1 料自重标准值Gjk(kN) 模板支拆环境是否考虑风荷载 是 风荷载参数： 省份 福建 基 本 风 压 2 0.5 ω0(kN/m ) 地区 厦门市 A 类(近海或湖岸 地面粗糙度 风荷载高度变化系 区) ωk=ω0μzμst=0.069 1.09 风 荷 载 标 准 值 数μz 模板支架顶部离建 3 ωk(kN/m 2 ) 筑物地面高度(m) 单榀模板支架μst 0.126 风荷载体型系数μs 整体模板支架μstw 0.843 ωfk=ω0μzμstw=0.459 竖向封闭栏杆μs 1 ωmk=ω0μzμs=0.545 三、模板体系设计 结构重要性系数γ0 1.1 脚手架安全等级 I级 新浇混凝土梁支撑方式 梁侧无板，梁底小梁平行梁跨方向 梁跨度方向立杆纵距是否相等 是 梁跨度方向立杆间距la(mm) 1200 梁底两侧立杆横向间距lb(mm) 1800 最大步距h(mm) 1500 顶层步距h'(mm) 1000 可调托座伸出顶层水平杆的悬臂长度a(mm) 550 混凝土梁距梁底两侧立杆中的位置 居中 梁底左侧立杆距梁中心线距离(mm) 900 梁底增加立杆根数 2 91中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 梁底增加立杆布置方式 按梁两侧立杆间距均分 梁底增加立杆依次距梁底左侧立杆距离(mm) 600,1200 梁底支撑小梁最大悬挑长度(mm) 150 梁底支撑小梁根数 10 梁底支撑小梁间距 178 每纵距内附加梁底支撑主梁根数 0 梁底支撑主梁左侧悬挑长度a1(mm) 0 梁底支撑主梁右侧悬挑长度a2(mm) 0 荷载系数参数表： 正常使用极限状态 承载能力极限状态 可变荷载调整系数γL 1 0.9 可变荷载的分项系数γQ 1 1.5 永久荷载的分项系数γG 1 1.3 结构重要性系数γ0 1.1 设计简图如下： 92中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 平面图 93中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 立面图 四、小梁验算 小梁类型 方钢管 小梁截面类型(mm) □50×50×3 小梁抗弯强度设计值[f](N/mm 2 ) 205 小梁抗剪强度设计值[τ](N/mm 2 ) 125 小梁截面抵抗矩W(cm 3 ) 7.79 小梁弹性模量E(N/mm 2 ) 206000 小梁截面惯性矩I(cm 4 ) 19.47 小梁计算方式 简支梁 承载能力极限状态： 梁底面板传递给左边小梁线荷载：q ＝R /b=2.852/1＝2.852kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q ＝Max[R ,R ,R ]/b=Max[8.246,6.793,8. 1 中 2 3 4 246]/1=8.246kN/m 梁底面板传递给右边小梁线荷载：q ＝R /b=2.852/1＝2.852kN/m 1右 5 小梁自重：q ＝1.1×1.3×(0.3-0.1)×1.6/9=0.051kN/m 2 梁左侧模板传递给左边小梁荷载q ＝1.1×1.3×0.5×1=0.715kN/m 3左 94中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 梁右侧模板传递给右边小梁荷载q ＝1.1×1.3×0.5×1=0.715kN/m 3右 左侧小梁荷载q ＝q +q +q =2.852+0.051+0.715=3.618kN/m 左 1左 2 3左 中间小梁荷载q =q +q =8.246+0.051=8.297kN/m 中 1中 2 右侧小梁荷载q ＝q +q +q =2.852+0.051+0.715=3.618kN/m 右 1右 2 3右 小梁最大荷载q=Max[q ,q ,q ]=Max[3.618,8.297,3.618]=8.297kN/m 左 中 右 正常使用极限状态： 梁底面板传递给左边小梁线荷载：q '＝R '/b=1.789/1＝1.789kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q '＝Max[R ',R ',R ']/b=Max[5.202,4.223,5. 1中 2 3 4 202]/1=5.202kN/m 梁底面板传递给右边小梁线荷载：q '＝R '/b=1.789/1＝1.789kN/m 1右 5 小梁自重：q '＝1×(0.3-0.1)×1.6/9=0.036kN/m 2 梁左侧模板传递给左边小梁荷载q '＝1×0.5×1=0.5kN/m 3左 梁右侧模板传递给右边小梁荷载q '＝1×0.5×1=0.5kN/m 3右 左侧小梁荷载q '＝q '+q '+q '=1.789+0.036+0.5=2.324kN/m 左 1左 2 3左 中间小梁荷载q '=q '+q '=5.202+0.036=5.237kN/m 中 1中 2 右侧小梁荷载q '＝q '+q '+q '=1.789+0.036+0.5=2.324kN/m 右 1右 2 3右 小梁最大荷载q'=Max[q ',q ',q ']=Max[2.324,5.237,2.324]=5.237kN/m 左 中 右 为简化计算，按简支梁和悬臂梁分别计算，如下图： 95中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 1、抗弯验算 M ＝max[0.125ql 2，0.5ql 2]＝max[0.125×8.297×1.22，0.5×8.297×0.152]＝1.493kN·m max 1 2 σ=M /W=1.493×106/7790=191.715N/mm2≤[f]=205N/mm2 max 满足要求！ 2、抗剪验算 V ＝max[0.5ql ，ql ]＝max[0.5×8.297×1.2，8.297×0.15]＝4.978kN max 1 2 τ =V /(8I δ)[bh 2-(b-δ)h2]=4.978×1000×[50×502-(50-6)×442]/(8×194700×6) ＝ 21. max max z 0 209N/mm2≤[τ]=125N/mm2 满足要求！ 3、挠度验算 ν ＝5q'l 4/(384EI)＝5×5.237×12004/(384×206000×19.47×104)＝3.525mm≤[ν]＝min[l /150， 1 1 1 10]=min[1200/150，10]＝8mm ν ＝ q'l 4/(8EI) ＝ 5.237×1504/(8×206000×19.47×104) ＝ 0.008mm≤ [ν] ＝ min[2l /150 ， 2 2 2 10]=min[300/150，10]＝2mm 满足要求！ 4、支座反力计算 承载能力极限状态 R =max[qL ,0.5qL +qL ]=max[8.297×1.2,0.5×8.297×1.2+8.297×0.15]=9.956kN max 1 1 2 同理可得： 梁底支撑小梁所受最大支座反力依次为 R =4.342kN,R =9.956kN,R =8.213kN,R =8. 1 2 3 4 213kN,R =8.213kN,R =8.213kN,R =8.213kN,R =8.213kN,R =9.956kN,R =4.342kN 5 6 7 8 9 10 正常使用极限状态 R '=max[q'L ,0.5q'L +q'L ]=max[5.237×1.2,0.5×5.237×1.2+5.237×0.15]=6.284kN max 1 1 2 同理可得： 96中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 梁底支撑小梁所受最大支座反力依次为 R '=2.789kN,R '=6.284kN,R '=5.111kN,R '=5. 1 2 3 4 111kN,R '=5.111kN,R '=5.111kN,R '=5.111kN,R '=5.111kN,R '=6.284kN,R '=2.789kN 5 6 7 8 9 10 五、主梁验算 主梁类型 方钢管 主梁截面类型(mm) □50×50×3 主梁抗弯强度设计值[f](N/mm 2 ) 205 主梁抗剪强度设计值[τ](N/mm 2 ) 125 主梁截面抵抗矩W(cm 3 ) 7.79 主梁弹性模量E(N/mm 2 ) 206000 主梁截面惯性矩I(cm 4 ) 19.47 可调托座内主梁根数 2 主梁受力不均匀系数 0.6 主梁自重忽略不计，主梁 2根合并，其主梁受力不均匀系数=0.6,则单根主梁所受集中 力为Ks×Rn，Rn为各小梁所受最大支座反力 1、抗弯验算 主梁弯矩图(kN·m) σ=M /W=1×106/7790=128.399N/mm2≤[f]=205N/mm2 max 满足要求！ 2、抗剪验算 97中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 主梁剪力图(kN) V ＝9.856kN max τ =V /(8I δ)[bh 2-(b-δ)h2]=9.856×1000×[50×502-(50-6)×442]/(8×194700×6) ＝ 41. max max z 0 991N/mm2≤[τ]=125N/mm2 满足要求！ 3、挠度验算 主梁变形图(mm) ν ＝0.394mm≤[ν]＝min[L/150，10]=min[600/150，10]＝4mm max 满足要求！ 4、支座反力计算 承载能力极限状态 支座反力依次为R =4.899kN，R =18.464kN，R =18.464kN，R =4.899kN 1 2 3 4 立杆所受主梁支座反力依次为 P =4.899/0.6=8.164kN，P =18.464/0.6=30.774kN，P =18. 1 2 3 464/0.6=30.774kN，P =4.899/0.6=8.164kN 4 六、可调托座验算 荷载传递至立杆方式 可调托座 可调托座承载力设计值[N](kN) 100 98中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 可调托座最大受力N＝max[P ，P ，P ，P ]＝30.774kN≤[N]=100kN 1 2 3 4 满足要求！ 七、立杆验算 立杆钢管截面类型(mm) Ф48×3.2 立杆钢管计算截面类型(mm) Ф48×3.2 钢材等级 Q345 立杆截面面积A(mm 2 ) 450 回转半径i(mm) 15.9 立杆截面抵抗矩W(cm 3 ) 4.73 支架立杆计算长度修正系数η 1.2 悬臂端计算长度折减系数k 0.7 抗压强度设计值[f](N/mm 2 ) 300 支架自重标准值q(kN/m) 0.15 1、长细比验算 h =max(ηh,h'+2ka)=max(1.2×1500,1000+2×0.7×550)=1800mm max λ=h /i=1800/15.9=113.208≤[λ]=150 max 长细比满足要求！ 查表得：φ＝0.386 2、风荷载计算 M ＝ γ ×γ ×φ γ ×M =γ ×γ ×φ γ ×(ζ ×ω ×l ×h2/10) ＝ 1.1×0.9×0.6×1.5×(1×0.069×1.2×1. wd 0 L w Q ωk 0 L w Q 2 k a 52/10)＝0.017kN·m 3、稳定性计算 P ＝8.164kN，P ＝30.774kN，P ＝30.774kN，P ＝8.164kN 1 2 3 4 N ＝max[P ，P ，P ，P ]+1.1×1.3×0.15×(3-1)＝max[8.164，30.774，30.774，8.164]+0. d 1 2 3 4 429＝31.203kN f ＝ N /(φA)+M /W ＝ 31202.997/(0.386×450)+0.017×106/4730 ＝ 183. d d wd 231N/mm2≤[f]=300N/mm2 满足要求！ 八、高宽比验算 根据《建筑施工脚手架安全技术统一标准》GB51210-2016第8.3.2条:支撑脚手架独立 架体高宽比不应大于3.0 H/B=3/6=0.5≤3 满足要求！ 99中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 九、架体抗倾覆验算 支撑脚手架风线荷载标准值:q =l' ×ω =1.2×0.459=0.551kN/m： wk a fk 风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值： F =l' ×H ×ω =1.2×1.2×0.545=0.785kN wk a m mk 支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ： ok M =0.5H2q +HF =0.5×32×0.551+3×0.785=4.833kN.m ok wk wk 参考《规范》GB51210-2016第6.2.17条： B2l' (g +g )+2ΣG b≥3γ M a k1 k2 jk j 0 ok g ——均匀分布的架体面荷载自重标准值kN/m2 k1 g ——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2 k2 G ——支撑脚手架计算单元上集中堆放的物料自重标准值kN jk b——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离m j B2l' (g +g )+2ΣG b=B2l' [qH/(l' ×l' )+G ]+2×G ×B/2=62×1.2×[0.15×3/(1.2×0.9)+0. a k1 k2 jk j a a b 1k jk 5]+2×1×6/2=45.6kN.m≥3γ M =3×1.1×4.833=15.949kN.M 0 ok 满足要求！ 100中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 9.2.21200×900支撑梁支撑架计算书 1200×900 计算书 计算依据： 1、《建筑施工脚手架安全技术统一标准》GB51210-2016 2、《建筑施工模板安全技术规范》JGJ162-2008 3、《混凝土结构设计规范》GB50010-2010 4、《建筑结构荷载规范》GB50009-2012 5、《钢结构设计标准》GB50017-2017 6、《建筑结构可靠性设计统一标准》GB50068-2018 一、工程属性 新浇混凝土梁名称 GL2 混凝土梁计算截面尺寸(mm×mm) 1200×900 模板支架高度H(m) 4.8 模板支架横向长度B(m) 6 模板支架纵向长度L(m) 83 支架外侧竖向封闭栏杆高度Hm(mm) 1200 二、荷载设计 新浇筑混凝土自重标准值G2k(kN/m 3 ) 24 混凝土梁钢筋自重标准值G3k(kN/m 3 ) 1.5 施工荷载标准值Q1k(kN/m 2 ) 2.5 支撑脚手架计算单元上集中堆放的物 1 料自重标准值Gjk(kN) 模板支拆环境是否考虑风荷载 是 风荷载参数： 省份 福建 基 本 风 压 2 0.5 ω0(kN/m ) 地区 厦门市 A 类(近海或湖岸 地面粗糙度 风荷载高度变化系 区) ωk=ω0μzμst=0.069 1.09 风 荷 载 标 准 值 数μz 模板支架顶部离建 3 ωk(kN/m 2 ) 筑物地面高度(m) 单榀模板支架μst 0.126 风荷载体型系数μs 整体模板支架μstw 0.843 ωfk=ω0μzμstw=0.459 竖向封闭栏杆μs 1 ωmk=ω0μzμs=0.545 101中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 三、模板体系设计 结构重要性系数γ0 1.1 脚手架安全等级 I级 新浇混凝土梁支撑方式 梁侧无板，梁底小梁平行梁跨方向 梁跨度方向立杆纵距是否相等 是 梁跨度方向立杆间距la(mm) 900 梁底两侧立杆横向间距lb(mm) 1200 最大步距h(mm) 1500 顶层步距h'(mm) 500 可调托座伸出顶层水平杆的悬臂长度a(mm) 550 混凝土梁距梁底两侧立杆中的位置 居中 梁底左侧立杆距梁中心线距离(mm) 600 梁底增加立杆根数 1 梁底增加立杆布置方式 按梁两侧立杆间距均分 梁底增加立杆依次距梁底左侧立杆距离(mm) 600 梁底支撑小梁最大悬挑长度(mm) 150 梁底支撑小梁根数 5 梁底支撑小梁间距 300 每纵距内附加梁底支撑主梁根数 0 梁底支撑主梁左侧悬挑长度a1(mm) 0 梁底支撑主梁右侧悬挑长度a2(mm) 0 荷载系数参数表： 正常使用极限状态 承载能力极限状态 可变荷载调整系数γL 1 0.9 可变荷载的分项系数γQ 1 1.5 永久荷载的分项系数γG 1 1.3 结构重要性系数γ0 1.1 设计简图如下： 102中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 平面图 103中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 立面图 四、小梁验算 小梁类型 方钢管 小梁截面类型(mm) □50×50×3 小梁抗弯强度设计值[f](N/mm 2 ) 205 小梁抗剪强度设计值[τ](N/mm 2 ) 125 小梁截面抵抗矩W(cm 3 ) 7.79 小梁弹性模量E(N/mm 2 ) 206000 小梁截面惯性矩I(cm 4 ) 19.47 小梁计算方式 简支梁 承载能力极限状态： 梁底面板传递给左边小梁线荷载：q ＝R /b=4.383/1＝4.383kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q ＝Max[R ,R ,R ]/b=Max[12.665,10.448,12. 1中 2 3 4 665]/1=12.665kN/m 梁底面板传递给右边小梁线荷载：q ＝R /b=4.383/1＝4.383kN/m 1右 5 小梁自重：q ＝1.1×1.3×(0.3-0.1)×1.2/4=0.086kN/m 2 梁左侧模板传递给左边小梁荷载q ＝1.1×1.3×0.5×0.9=0.644kN/m 3左 104中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 梁右侧模板传递给右边小梁荷载q ＝1.1×1.3×0.5×0.9=0.644kN/m 3右 左侧小梁荷载q ＝q +q +q =4.383+0.086+0.644=5.112kN/m 左 1左 2 3左 中间小梁荷载q =q +q =12.665+0.086=12.75kN/m 中 1中 2 右侧小梁荷载q ＝q +q +q =4.383+0.086+0.644=5.112kN/m 右 1右 2 3右 小梁最大荷载q=Max[q ,q ,q ]=Max[5.112,12.75,5.112]=12.75kN/m 左 中 右 正常使用极限状态： 梁底面板传递给左边小梁线荷载：q '＝R '/b=2.718/1＝2.718kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q '＝Max[R ',R ',R ']/b=Max[7.904,6.417,7. 1中 2 3 4 904]/1=7.904kN/m 梁底面板传递给右边小梁线荷载：q '＝R '/b=2.718/1＝2.718kN/m 1右 5 小梁自重：q '＝1×(0.3-0.1)×1.2/4=0.06kN/m 2 梁左侧模板传递给左边小梁荷载q '＝1×0.5×0.9=0.45kN/m 3左 梁右侧模板传递给右边小梁荷载q '＝1×0.5×0.9=0.45kN/m 3右 左侧小梁荷载q '＝q '+q '+q '=2.718+0.06+0.45=3.228kN/m 左 1左 2 3左 中间小梁荷载q '=q '+q '=7.904+0.06=7.964kN/m 中 1中 2 右侧小梁荷载q '＝q '+q '+q '=2.718+0.06+0.45=3.228kN/m 右 1右 2 3右 小梁最大荷载q'=Max[q ',q ',q ']=Max[3.228,7.964,3.228]=7.964kN/m 左 中 右 为简化计算，按简支梁和悬臂梁分别计算，如下图： 105中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 1、抗弯验算 M ＝max[0.125ql 2，0.5ql 2]＝max[0.125×12.75×0.92，0.5×12.75×0.152]＝1.291kN·m max 1 2 σ=M /W=1.291×106/7790=165.717N/mm2≤[f]=205N/mm2 max 满足要求！ 2、抗剪验算 V ＝max[0.5ql ，ql ]＝max[0.5×12.75×0.9，12.75×0.15]＝5.737kN max 1 2 τ =V /(8I δ)[bh 2-(b-δ)h2]=5.737×1000×[50×502-(50-6)×442]/(8×194700×6) ＝ 24. max max z 0 444N/mm2≤[τ]=125N/mm2 满足要求！ 3、挠度验算 ν ＝5q'l 4/(384EI)＝5×7.964×9004/(384×206000×19.47×104)＝1.696mm≤[ν]＝min[l /150， 1 1 1 10]=min[900/150，10]＝6mm ν ＝ q'l 4/(8EI) ＝ 7.964×1504/(8×206000×19.47×104) ＝ 0.013mm≤ [ν] ＝ min[2l /150 ， 2 2 2 10]=min[300/150，10]＝2mm 满足要求！ 4、支座反力计算 承载能力极限状态 R =max[qL ,0.5qL +qL ]=max[12.75×0.9,0.5×12.75×0.9+12.75×0.15]=11.475kN max 1 1 2 同理可得： 梁底支撑小梁所受最大支座反力依次为 R =4.601kN,R =11.475kN,R =9.481kN,R =11. 1 2 3 4 475kN,R =4.601kN 5 正常使用极限状态 R '=max[q'L ,0.5q'L +q'L ]=max[7.964×0.9,0.5×7.964×0.9+7.964×0.15]=7.168kN max 1 1 2 同理可得： 106中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 梁底支撑小梁所受最大支座反力依次为 R '=2.905kN,R '=7.168kN,R '=5.829kN,R '=7. 1 2 3 4 168kN,R '=2.905kN 5 五、主梁验算 主梁类型 方钢管 主梁截面类型(mm) □50×50×3 主梁抗弯强度设计值[f](N/mm 2 ) 205 主梁抗剪强度设计值[τ](N/mm 2 ) 125 主梁截面抵抗矩W(cm 3 ) 7.79 主梁弹性模量E(N/mm 2 ) 206000 主梁截面惯性矩I(cm 4 ) 19.47 可调托座内主梁根数 2 主梁受力不均匀系数 0.6 主梁自重忽略不计，主梁 2根合并，其主梁受力不均匀系数=0.6,则单根主梁所受集中 力为Ks×Rn，Rn为各小梁所受最大支座反力 1、抗弯验算 主梁弯矩图(kN·m) σ=M /W=0.775×106/7790=99.436N/mm2≤[f]=205N/mm2 max 满足要求！ 2、抗剪验算 107中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 主梁剪力图(kN) V ＝4.734kN max τ =V /(8I δ)[bh 2-(b-δ)h2]=4.734×1000×[50×502-(50-6)×442]/(8×194700×6) ＝ 20. max max z 0 167N/mm2≤[τ]=125N/mm2 满足要求！ 3、挠度验算 主梁变形图(mm) ν ＝0.216mm≤[ν]＝min[L/150，10]=min[600/150，10]＝4mm max 满足要求！ 4、支座反力计算 承载能力极限状态 支座反力依次为R =4.911kN，R =15.155kN，R =4.912kN 1 2 3 立杆所受主梁支座反力依次为 P =4.911/0.6=8.186kN，P =15.155/0.6=25.258kN，P =4. 1 2 3 912/0.6=8.186kN 六、可调托座验算 荷载传递至立杆方式 可调托座 可调托座承载力设计值[N](kN) 100 108中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 可调托座最大受力N＝max[P ，P ，P ]＝25.258kN≤[N]=100kN 1 2 3 满足要求！ 七、立杆验算 立杆钢管截面类型(mm) Ф48×3.2 立杆钢管计算截面类型(mm) Ф48×3.2 钢材等级 Q345 立杆截面面积A(mm 2 ) 450 回转半径i(mm) 15.9 立杆截面抵抗矩W(cm 3 ) 4.73 支架立杆计算长度修正系数η 1.2 悬臂端计算长度折减系数k 0.7 抗压强度设计值[f](N/mm 2 ) 300 支架自重标准值q(kN/m) 0.15 1、长细比验算 h =max(ηh,h'+2ka)=max(1.2×1500,500+2×0.7×550)=1800mm max λ=h /i=1800/15.9=113.208≤[λ]=150 max 长细比满足要求！ 查表得：φ＝0.386 2、风荷载计算 M ＝ γ ×γ ×φ γ ×M =γ ×γ ×φ γ ×(ζ ×ω ×l ×h2/10) ＝ 1.1×0.9×0.6×1.5×(1×0.069×0.9×1. wd 0 L w Q ωk 0 L w Q 2 k a 52/10)＝0.012kN·m 3、稳定性计算 P ＝8.186kN，P ＝25.258kN，P ＝8.186kN 1 2 3 N ＝max[P ，P ，P ]+1.1×1.3×0.15×(4.8-0.9)＝max[8.186，25.258，8.186]+0.837＝26. d 1 2 3 095kN f ＝ N /(φA)+M /W ＝ 26094.905/(0.386×450)+0.012×106/4730 ＝ 152. d d wd 767N/mm2≤[f]=300N/mm2 满足要求！ 八、高宽比验算 根据《建筑施工脚手架安全技术统一标准》GB51210-2016第8.3.2条:支撑脚手架独立 架体高宽比不应大于3.0 H/B=4.8/6=0.8≤3 满足要求！ 109中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 九、架体抗倾覆验算 支撑脚手架风线荷载标准值:q =l' ×ω =1.2×0.459=0.551kN/m： wk a fk 风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值： F =l' ×H ×ω =1.2×1.2×0.545=0.785kN wk a m mk 支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ： ok M =0.5H2q +HF =0.5×4.82×0.551+4.8×0.785=10.112kN.m ok wk wk 参考《规范》GB51210-2016第6.2.17条： B2l' (g +g )+2ΣG b≥3γ M a k1 k2 jk j 0 ok g ——均匀分布的架体面荷载自重标准值kN/m2 k1 g ——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2 k2 G ——支撑脚手架计算单元上集中堆放的物料自重标准值kN jk b——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离m j B2l' (g +g )+2ΣG b=B2l' [qH/(l' ×l' )+G ]+2×G ×B/2=62×1.2×[0.15×4.8/(1.2×0.9)+0. a k1 k2 jk j a a b 1k jk 5]+2×1×6/2=56.4kN.m≥3γ M =3×1.1×10.112=33.37kN.M 0 ok 满足要求！ 110中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 9.2.3900×1000支撑梁支撑架计算书 计算依据： 1、《建筑施工脚手架安全技术统一标准》GB51210-2016 2、《建筑施工模板安全技术规范》JGJ162-2008 3、《混凝土结构设计规范》GB50010-2010 4、《建筑结构荷载规范》GB50009-2012 5、《钢结构设计标准》GB50017-2017 6、《建筑结构可靠性设计统一标准》GB50068-2018 一、工程属性 新浇混凝土梁名称 L1-3 混凝土梁计算截面尺寸(mm×mm) 900×1000 模板支架高度H(m) 3.2 模板支架横向长度B(m) 6 模板支架纵向长度L(m) 57 支架外侧竖向封闭栏杆高度Hm(mm) 1200 二、荷载设计 新浇筑混凝土自重标准值G2k(kN/m 3 ) 24 混凝土梁钢筋自重标准值G3k(kN/m 3 ) 1.5 施工荷载标准值Q1k(kN/m 2 ) 2.5 支撑脚手架计算单元上集中堆放的物 1 料自重标准值Gjk(kN) 模板支拆环境是否考虑风荷载 是 风荷载参数： 省份 福建 基 本 风 压 2 0.5 ω0(kN/m ) 地区 厦门市 A 类(近海或湖岸 地面粗糙度 风荷载高度变化系 区) ωk=ω0μzμst=0.069 1.09 风 荷 载 标 准 值 数μz 模板支架顶部离建 3 ωk(kN/m 2 ) 筑物地面高度(m) 单榀模板支架μst 0.126 风荷载体型系数μs 整体模板支架μstw 0.843 ωfk=ω0μzμstw=0.459 竖向封闭栏杆μs 1 ωmk=ω0μzμs=0.545 三、模板体系设计 111中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 结构重要性系数γ0 1.1 脚手架安全等级 I级 新浇混凝土梁支撑方式 梁侧无板，梁底小梁平行梁跨方向 梁跨度方向立杆纵距是否相等 是 梁跨度方向立杆间距la(mm) 1200 梁底两侧立杆横向间距lb(mm) 900 最大步距h(mm) 1500 顶层步距h'(mm) 1000 可调托座伸出顶层水平杆的悬臂长度a(mm) 550 混凝土梁距梁底两侧立杆中的位置 居中 梁底左侧立杆距梁中心线距离(mm) 450 梁底增加立杆根数 2 梁底增加立杆布置方式 按梁两侧立杆间距均分 梁底增加立杆依次距梁底左侧立杆距离(mm) 300,600 梁底支撑小梁最大悬挑长度(mm) 150 梁底支撑小梁根数 6 梁底支撑小梁间距 180 每纵距内附加梁底支撑主梁根数 0 梁底支撑主梁左侧悬挑长度a1(mm) 0 梁底支撑主梁右侧悬挑长度a2(mm) 0 荷载系数参数表： 正常使用极限状态 承载能力极限状态 可变荷载调整系数γL 1 0.9 可变荷载的分项系数γQ 1 1.5 永久荷载的分项系数γG 1 1.3 结构重要性系数γ0 1.1 设计简图如下： 112中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 平面图 113中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 立面图 四、小梁验算 小梁类型 方钢管 小梁截面类型(mm) □50×50×3 小梁抗弯强度设计值[f](N/mm 2 ) 205 小梁抗剪强度设计值[τ](N/mm 2 ) 125 小梁截面抵抗矩W(cm 3 ) 7.79 小梁弹性模量E(N/mm 2 ) 206000 小梁截面惯性矩I(cm 4 ) 19.47 小梁计算方式 简支梁 承载能力极限状态： 梁底面板传递给左边小梁线荷载：q ＝R /b=2.888/1＝2.888kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q ＝Max[R ,R ,R ]/b=Max[8.349,6.878,8. 1 中 2 3 4 349]/1=8.349kN/m 梁底面板传递给右边小梁线荷载：q ＝R /b=2.888/1＝2.888kN/m 1右 5 小梁自重：q ＝1.1×1.3×(0.3-0.1)×0.9/5=0.051kN/m 2 梁左侧模板传递给左边小梁荷载q ＝1.1×1.3×0.5×1=0.715kN/m 3左 114中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 梁右侧模板传递给右边小梁荷载q ＝1.1×1.3×0.5×1=0.715kN/m 3右 左侧小梁荷载q ＝q +q +q =2.888+0.051+0.715=3.654kN/m 左 1左 2 3左 中间小梁荷载q =q +q =8.349+0.051=8.4kN/m 中 1中 2 右侧小梁荷载q ＝q +q +q =2.888+0.051+0.715=3.654kN/m 右 1右 2 3右 小梁最大荷载q=Max[q ,q ,q ]=Max[3.654,8.4,3.654]=8.4kN/m 左 中 右 正常使用极限状态： 梁底面板传递给左边小梁线荷载：q '＝R '/b=1.811/1＝1.811kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q '＝Max[R ',R ',R ']/b=Max[5.267,4.276,5. 1中 2 3 4 267]/1=5.267kN/m 梁底面板传递给右边小梁线荷载：q '＝R '/b=1.811/1＝1.811kN/m 1右 5 小梁自重：q '＝1×(0.3-0.1)×0.9/5=0.036kN/m 2 梁左侧模板传递给左边小梁荷载q '＝1×0.5×1=0.5kN/m 3左 梁右侧模板传递给右边小梁荷载q '＝1×0.5×1=0.5kN/m 3右 左侧小梁荷载q '＝q '+q '+q '=1.811+0.036+0.5=2.347kN/m 左 1左 2 3左 中间小梁荷载q '=q '+q '=5.267+0.036=5.303kN/m 中 1中 2 右侧小梁荷载q '＝q '+q '+q '=1.811+0.036+0.5=2.347kN/m 右 1右 2 3右 小梁最大荷载q'=Max[q ',q ',q ']=Max[2.347,5.303,2.347]=5.303kN/m 左 中 右 为简化计算，按简支梁和悬臂梁分别计算，如下图： 115中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 1、抗弯验算 M ＝max[0.125ql 2，0.5ql 2]＝max[0.125×8.4×1.22，0.5×8.4×0.152]＝1.512kN·m max 1 2 σ=M /W=1.512×106/7790=194.095N/mm2≤[f]=205N/mm2 max 满足要求！ 2、抗剪验算 V ＝max[0.5ql ，ql ]＝max[0.5×8.4×1.2，8.4×0.15]＝5.04kN max 1 2 τ =V /(8I δ)[bh 2-(b-δ)h2]=5.04×1000×[50×502-(50-6)×442]/(8×194700×6) ＝ 21. max max z 0 472N/mm2≤[τ]=125N/mm2 满足要求！ 3、挠度验算 ν ＝5q'l 4/(384EI)＝5×5.303×12004/(384×206000×19.47×104)＝3.57mm≤[ν]＝min[l /150， 1 1 1 10]=min[1200/150，10]＝8mm ν ＝ q'l 4/(8EI) ＝ 5.303×1504/(8×206000×19.47×104) ＝ 0.008mm≤ [ν] ＝ min[2l /150 ， 2 2 2 10]=min[300/150，10]＝2mm 满足要求！ 4、支座反力计算 承载能力极限状态 R =max[qL ,0.5qL +qL ]=max[8.4×1.2,0.5×8.4×1.2+8.4×0.15]=10.08kN max 1 1 2 同理可得： 梁底支撑小梁所受最大支座反力依次为 R =4.385kN,R =10.08kN,R =8.316kN,R =8. 1 2 3 4 316kN,R =10.08kN,R =4.385kN 5 6 正常使用极限状态 R '=max[q'L ,0.5q'L +q'L ]=max[5.303×1.2,0.5×5.303×1.2+5.303×0.15]=6.364kN max 1 1 2 同理可得： 116中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 梁底支撑小梁所受最大支座反力依次为 R '=2.816kN,R '=6.364kN,R '=5.174kN,R '=5. 1 2 3 4 174kN,R '=6.364kN,R '=2.816kN 5 6 五、主梁验算 主梁类型 方钢管 主梁截面类型(mm) □50×50×3 主梁抗弯强度设计值[f](N/mm 2 ) 205 主梁抗剪强度设计值[τ](N/mm 2 ) 125 主梁截面抵抗矩W(cm 3 ) 7.79 主梁弹性模量E(N/mm 2 ) 206000 主梁截面惯性矩I(cm 4 ) 19.47 可调托座内主梁根数 2 主梁受力不均匀系数 0.6 主梁自重忽略不计，主梁 2根合并，其主梁受力不均匀系数=0.6,则单根主梁所受集中 力为Ks×Rn，Rn为各小梁所受最大支座反力 1、抗弯验算 主梁弯矩图(kN·m) σ=M /W=0.283×106/7790=36.337N/mm2≤[f]=205N/mm2 max 满足要求！ 2、抗剪验算 117中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 主梁剪力图(kN) V ＝4.99kN max τ =V /(8I δ)[bh 2-(b-δ)h2]=4.99×1000×[50×502-(50-6)×442]/(8×194700×6) ＝ 21. max max z 0 259N/mm2≤[τ]=125N/mm2 满足要求！ 3、挠度验算 主梁变形图(mm) ν ＝0.026mm≤[ν]＝min[L/150，10]=min[300/150，10]＝2mm max 满足要求！ 4、支座反力计算 承载能力极限状态 支座反力依次为R =4.107kN，R =9.562kN，R =9.562kN，R =4.107kN 1 2 3 4 立杆所受主梁支座反力依次为 P =4.107/0.6=6.844kN，P =9.562/0.6=15.937kN，P =9. 1 2 3 562/0.6=15.937kN，P =4.107/0.6=6.844kN 4 六、可调托座验算 荷载传递至立杆方式 可调托座 可调托座承载力设计值[N](kN) 100 118中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 可调托座最大受力N＝max[P ，P ，P ，P ]＝15.937kN≤[N]=100kN 1 2 3 4 满足要求！ 七、立杆验算 立杆钢管截面类型(mm) Ф48×3.2 立杆钢管计算截面类型(mm) Ф48×3.2 钢材等级 Q345 立杆截面面积A(mm 2 ) 450 回转半径i(mm) 15.9 立杆截面抵抗矩W(cm 3 ) 4.73 支架立杆计算长度修正系数η 1.2 悬臂端计算长度折减系数k 0.7 抗压强度设计值[f](N/mm 2 ) 300 支架自重标准值q(kN/m) 0.15 1、长细比验算 h =max(ηh,h'+2ka)=max(1.2×1500,1000+2×0.7×550)=1800mm max λ=h /i=1800/15.9=113.208≤[λ]=150 max 长细比满足要求！ 查表得：φ＝0.386 2、风荷载计算 M ＝ γ ×γ ×φ γ ×M =γ ×γ ×φ γ ×(ζ ×ω ×l ×h2/10) ＝ 1.1×0.9×0.6×1.5×(1×0.069×1.2×1. wd 0 L w Q ωk 0 L w Q 2 k a 52/10)＝0.017kN·m 3、稳定性计算 P ＝6.844kN，P ＝15.937kN，P ＝15.937kN，P ＝6.844kN 1 2 3 4 N ＝max[P ，P ，P ，P ]+1.1×1.3×0.15×(3.2-1)＝max[6.844，15.937，15.937，6.844]+0. d 1 2 3 4 472＝16.409kN f ＝ N /(φA)+M /W ＝ 16409.286/(0.386×450)+0.017×106/4730 ＝ 98. d d wd 063N/mm2≤[f]=300N/mm2 满足要求！ 八、高宽比验算 根据《建筑施工脚手架安全技术统一标准》GB51210-2016第8.3.2条:支撑脚手架独立 架体高宽比不应大于3.0 H/B=3.2/6=0.533≤3 满足要求！ 119中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 九、架体抗倾覆验算 支撑脚手架风线荷载标准值:q =l' ×ω =1.2×0.459=0.551kN/m： wk a fk 风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值： F =l' ×H ×ω =1.2×1.2×0.545=0.785kN wk a m mk 支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ： ok M =0.5H2q +HF =0.5×3.22×0.551+3.2×0.785=5.331kN.m ok wk wk 参考《规范》GB51210-2016第6.2.17条： B2l' (g +g )+2ΣG b≥3γ M a k1 k2 jk j 0 ok g ——均匀分布的架体面荷载自重标准值kN/m2 k1 g ——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2 k2 G ——支撑脚手架计算单元上集中堆放的物料自重标准值kN jk b——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离m j B2l' (g +g )+2ΣG b=B2l' [qH/(l' ×l' )+G ]+2×G ×B/2=62×1.2×[0.15×3.2/(1.2×0.9)+0. a k1 k2 jk j a a b 1k jk 5]+2×1×6/2=46.8kN.m≥3γ M =3×1.1×5.331=17.594kN.M 0 ok 满足要求！ 9.2.4700×800支撑梁支撑架计算书 计算依据： 1、《建筑施工脚手架安全技术统一标准》GB51210-2016 120中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 2、《建筑施工模板安全技术规范》JGJ162-2008 3、《混凝土结构设计规范》GB50010-2010 4、《建筑结构荷载规范》GB50009-2012 5、《钢结构设计标准》GB50017-2017 6、《建筑结构可靠性设计统一标准》GB50068-2018 一、工程属性 新浇混凝土梁名称 L2-1 混凝土梁计算截面尺寸(mm×mm) 700×800 模板支架高度H(m) 4.8 模板支架横向长度B(m) 6 模板支架纵向长度L(m) 10 支架外侧竖向封闭栏杆高度Hm(mm) 1200 二、荷载设计 新浇筑混凝土自重标准值G2k(kN/m 3 ) 24 混凝土梁钢筋自重标准值G3k(kN/m 3 ) 1.5 施工荷载标准值Q1k(kN/m 2 ) 2.5 支撑脚手架计算单元上集中堆放的物 1 料自重标准值Gjk(kN) 模板支拆环境是否考虑风荷载 是 风荷载参数： 省份 福建 基 本 风 压 2 0.5 ω0(kN/m ) 地区 厦门市 A 类(近海或湖岸 地面粗糙度 风荷载高度变化系 区) ωk=ω0μzμst=0.069 1.09 风 荷 载 标 准 值 数μz 模板支架顶部离建 3 ωk(kN/m 2 ) 筑物地面高度(m) 单榀模板支架μst 0.126 风荷载体型系数μs 整体模板支架μstw 0.843 ωfk=ω0μzμstw=0.459 竖向封闭栏杆μs 1 ωmk=ω0μzμs=0.545 三、模板体系设计 结构重要性系数γ0 1.1 脚手架安全等级 I级 新浇混凝土梁支撑方式 梁侧无板，梁底小梁平行梁跨方向 121中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 梁跨度方向立杆纵距是否相等 是 梁跨度方向立杆间距la(mm) 1200 梁底两侧立杆横向间距lb(mm) 1200 最大步距h(mm) 1500 顶层步距h'(mm) 500 可调托座伸出顶层水平杆的悬臂长度a(mm) 550 混凝土梁距梁底两侧立杆中的位置 居中 梁底左侧立杆距梁中心线距离(mm) 600 梁底增加立杆根数 1 梁底增加立杆布置方式 按梁两侧立杆间距均分 梁底增加立杆依次距梁底左侧立杆距离(mm) 600 梁底支撑小梁最大悬挑长度(mm) 150 梁底支撑小梁根数 4 梁底支撑小梁间距 233 每纵距内附加梁底支撑主梁根数 0 梁底支撑主梁左侧悬挑长度a1(mm) 0 梁底支撑主梁右侧悬挑长度a2(mm) 0 荷载系数参数表： 正常使用极限状态 承载能力极限状态 可变荷载调整系数γL 1 0.9 可变荷载的分项系数γQ 1 1.5 永久荷载的分项系数γG 1 1.3 结构重要性系数γ0 1.1 设计简图如下： 122中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 平面图 123中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 立面图 四、小梁验算 小梁类型 方钢管 小梁截面类型(mm) □50×50×3 小梁抗弯强度设计值[f](N/mm 2 ) 205 小梁抗剪强度设计值[τ](N/mm 2 ) 125 小梁截面抵抗矩W(cm 3 ) 7.79 小梁弹性模量E(N/mm 2 ) 206000 小梁截面惯性矩I(cm 4 ) 19.47 小梁计算方式 简支梁 承载能力极限状态： 梁底面板传递给左边小梁线荷载：q ＝R /b=3.126/1＝3.126kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q ＝Max[R ,R ]/b=Max[8.564,8.564]/1=8. 1 中 2 3 564kN/m 梁底面板传递给右边小梁线荷载：q ＝R /b=3.126/1＝3.126kN/m 1右 4 小梁自重：q ＝1.1×1.3×(0.3-0.1)×0.7/3=0.067kN/m 2 梁左侧模板传递给左边小梁荷载q ＝1.1×1.3×0.5×0.8=0.572kN/m 3左 124中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 梁右侧模板传递给右边小梁荷载q ＝1.1×1.3×0.5×0.8=0.572kN/m 3右 左侧小梁荷载q ＝q +q +q =3.126+0.067+0.572=3.765kN/m 左 1左 2 3左 中间小梁荷载q =q +q =8.564+0.067=8.63kN/m 中 1中 2 右侧小梁荷载q ＝q +q +q =3.126+0.067+0.572=3.765kN/m 右 1右 2 3右 小梁最大荷载q=Max[q ,q ,q ]=Max[3.765,8.63,3.765]=8.63kN/m 左 中 右 正常使用极限状态： 梁底面板传递给左边小梁线荷载：q '＝R '/b=1.913/1＝1.913kN/m 1左 1 梁底面板传递给中间小梁最大线荷载：q '＝Max[R ',R ']/b=Max[5.262,5.262]/1=5. 1中 2 3 262kN/m 梁底面板传递给右边小梁线荷载：q '＝R '/b=1.913/1＝1.913kN/m 1右 4 小梁自重：q '＝1×(0.3-0.1)×0.7/3=0.047kN/m 2 梁左侧模板传递给左边小梁荷载q '＝1×0.5×0.8=0.4kN/m 3左 梁右侧模板传递给右边小梁荷载q '＝1×0.5×0.8=0.4kN/m 3右 左侧小梁荷载q '＝q '+q '+q '=1.913+0.047+0.4=2.36kN/m 左 1左 2 3左 中间小梁荷载q '=q '+q '=5.262+0.047=5.308kN/m 中 1中 2 右侧小梁荷载q '＝q '+q '+q '=1.913+0.047+0.4=2.36kN/m 右 1右 2 3右 小梁最大荷载q'=Max[q ',q ',q ']=Max[2.36,5.308,2.36]=5.308kN/m 左 中 右 为简化计算，按简支梁和悬臂梁分别计算，如下图： 125中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 1、抗弯验算 M ＝max[0.125ql 2，0.5ql 2]＝max[0.125×8.63×1.22，0.5×8.63×0.152]＝1.553kN·m max 1 2 σ=M /W=1.553×106/7790=199.409N/mm2≤[f]=205N/mm2 max 满足要求！ 2、抗剪验算 V ＝max[0.5ql ，ql ]＝max[0.5×8.63×1.2，8.63×0.15]＝5.178kN max 1 2 τ =V /(8I δ)[bh 2-(b-δ)h2]=5.178×1000×[50×502-(50-6)×442]/(8×194700×6) ＝ 22. max max z 0 06N/mm2≤[τ]=125N/mm2 满足要求！ 3、挠度验算 ν ＝5q'l 4/(384EI)＝5×5.308×12004/(384×206000×19.47×104)＝3.573mm≤[ν]＝min[l /150， 1 1 1 10]=min[1200/150，10]＝8mm ν ＝ q'l 4/(8EI) ＝ 5.308×1504/(8×206000×19.47×104) ＝ 0.008mm≤ [ν] ＝ min[2l /150 ， 2 2 2 10]=min[300/150，10]＝2mm 满足要求！ 4、支座反力计算 承载能力极限状态 R =max[qL ,0.5qL +qL ]=max[8.63×1.2,0.5×8.63×1.2+8.63×0.15]=10.356kN max 1 1 2 同理可得： 梁底支撑小梁所受最大支座反力依次为 R =4.518kN,R =10.356kN,R =10.356kN,R =4. 1 2 3 4 518kN 正常使用极限状态 R '=max[q'L ,0.5q'L +q'L ]=max[5.308×1.2,0.5×5.308×1.2+5.308×0.15]=6.37kN max 1 1 2 同理可得： 126中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 梁底支撑小梁所受最大支座反力依次为R '=2.832kN,R '=6.37kN,R '=6.37kN,R '=2.832kN 1 2 3 4 五、主梁验算 主梁类型 方钢管 主梁截面类型(mm) □50×50×3 主梁抗弯强度设计值[f](N/mm 2 ) 205 主梁抗剪强度设计值[τ](N/mm 2 ) 125 主梁截面抵抗矩W(cm 3 ) 7.79 主梁弹性模量E(N/mm 2 ) 206000 主梁截面惯性矩I(cm 4 ) 19.47 可调托座内主梁根数 2 主梁受力不均匀系数 0.6 主梁自重忽略不计，主梁 2根合并，其主梁受力不均匀系数=0.6,则单根主梁所受集中 力为Ks×Rn，Rn为各小梁所受最大支座反力 1、抗弯验算 主梁弯矩图(kN·m) σ=M /W=0.807×106/7790=103.544N/mm2≤[f]=205N/mm2 max 满足要求！ 2、抗剪验算 127中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 主梁剪力图(kN) V ＝7.483kN max τ =V /(8I δ)[bh 2-(b-δ)h2]=7.483×1000×[50×502-(50-6)×442]/(8×194700×6) ＝ 31. max max z 0 882N/mm2≤[τ]=125N/mm2 满足要求！ 3、挠度验算 主梁变形图(mm) ν ＝0.143mm≤[ν]＝min[L/150，10]=min[600/150，10]＝4mm max 满足要求！ 4、支座反力计算 承载能力极限状态 支座反力依次为R =1.442kN，R =14.967kN，R =1.442kN 1 2 3 立杆所受主梁支座反力依次为 P =1.442/0.6=2.403kN，P =14.967/0.6=24.944kN，P =1. 1 2 3 442/0.6=2.403kN 六、可调托座验算 荷载传递至立杆方式 可调托座 可调托座承载力设计值[N](kN) 100 128中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 可调托座最大受力N＝max[P ，P ，P ]＝24.944kN≤[N]=100kN 1 2 3 满足要求！ 七、立杆验算 立杆钢管截面类型(mm) Ф48×3.2 立杆钢管计算截面类型(mm) Ф48×3.2 钢材等级 Q345 立杆截面面积A(mm 2 ) 450 回转半径i(mm) 15.9 立杆截面抵抗矩W(cm 3 ) 4.73 支架立杆计算长度修正系数η 1.2 悬臂端计算长度折减系数k 0.7 抗压强度设计值[f](N/mm 2 ) 300 支架自重标准值q(kN/m) 0.15 1、长细比验算 h =max(ηh,h'+2ka)=max(1.2×1500,500+2×0.7×550)=1800mm max λ=h /i=1800/15.9=113.208≤[λ]=150 max 长细比满足要求！ 查表得：φ＝0.386 2、风荷载计算 M ＝ γ ×γ ×φ γ ×M =γ ×γ ×φ γ ×(ζ ×ω ×l ×h2/10) ＝ 1.1×0.9×0.6×1.5×(1×0.069×1.2×1. wd 0 L w Q ωk 0 L w Q 2 k a 52/10)＝0.017kN·m 3、稳定性计算 P ＝2.403kN，P ＝24.944kN，P ＝2.403kN 1 2 3 N ＝max[P ，P ，P ]+1.1×1.3×0.15×(4.8-0.8)＝max[2.403，24.944，2.403]+0.858＝25. d 1 2 3 802kN f ＝ N /(φA)+M /W ＝ 25802.404/(0.386×450)+0.017×106/4730 ＝ 152. d d wd 14N/mm2≤[f]=300N/mm2 满足要求！ 八、高宽比验算 根据《建筑施工脚手架安全技术统一标准》GB51210-2016第8.3.2条:支撑脚手架独立 架体高宽比不应大于3.0 H/B=4.8/6=0.8≤3 满足要求！ 129中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 九、架体抗倾覆验算 支撑脚手架风线荷载标准值:q =l' ×ω =1.2×0.459=0.551kN/m： wk a fk 风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值： F =l' ×H ×ω =1.2×1.2×0.545=0.785kN wk a m mk 支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ： ok M =0.5H2q +HF =0.5×4.82×0.551+4.8×0.785=10.112kN.m ok wk wk 参考《规范》GB51210-2016第6.2.17条： B2l' (g +g )+2ΣG b≥3γ M a k1 k2 jk j 0 ok g ——均匀分布的架体面荷载自重标准值kN/m2 k1 g ——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2 k2 G ——支撑脚手架计算单元上集中堆放的物料自重标准值kN jk b——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离m j B2l' (g +g )+2ΣG b=B2l' [qH/(l' ×l' )+G ]+2×G ×B/2=62×1.2×[0.15×4.8/(1.2×0.9)+0. a k1 k2 jk j a a b 1k jk 5]+2×1×6/2=56.4kN.m≥3γ M =3×1.1×10.112=33.37kN.M 0 ok 满足要求！ 9.3支撑梁切割分段数及重量统计 第一道支撑梁切割分段数及重量统计 混凝土 长度/ 密 分段 分段长 分段重 编号 梁号 尺寸/mm 重量/t 强度 mm 度/（kg/m 数 度/m 量/t 130中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 ³） 1 L2-1 700×800 C30 8795 2500 12.31 3 2.93 4.10 2 L2-1 700×800 C30 9520 2500 13.33 3 3.17 4.44 3 L2-1 700×800 C30 9367 2500 13.11 3 3.12 4.37 4 L2-1 700×800 C30 8719 2500 12.21 3 2.91 4.07 5 L2-1 700×800 C30 9149 2500 12.81 3 3.05 4.27 6 L2-1 700×800 C30 8744 2500 12.24 3 2.91 4.08 7 L2-1 700×800 C30 8932 2500 12.50 3 2.98 4.17 8 L2-1 700×800 C30 8775 2500 12.29 3 2.93 4.10 9 L2-1 700×800 C30 8716 2500 12.20 3 2.91 4.07 10 L2-1 700×800 C30 8811 2500 12.34 3 2.94 4.11 11 L2-1 700×800 C30 8854 2500 12.40 3 2.95 4.13 12 L2-1 700×800 C30 8828 2500 12.36 3 2.94 4.12 13 L2-1 700×800 C30 8789 2500 12.30 3 2.93 4.10 14 L2-1 700×800 C30 9157 2500 12.82 3 3.05 4.27 15 L2-1 700×800 C30 8738 2500 12.23 3 2.91 4.08 16 L2-1 700×800 C30 9487 2500 13.28 3 3.16 4.43 17 L2-1 700×800 C30 8687 2500 12.16 3 2.90 4.05 18 L2-1 700×800 C30 9083 2500 12.72 3 3.03 4.24 19 L2-1 700×800 C30 8592 2500 12.03 3 2.86 4.01 20 L2-1 700×800 C30 8931 2500 12.50 3 2.98 4.17 21 L2-1 700×800 C30 8780 2500 12.29 3 2.93 4.10 22 L2-1 700×800 C30 7701 2500 10.78 3 2.57 3.59 23 L2-1 700×800 C30 8643 2500 12.10 3 2.88 4.03 24 L2-1 700×800 C30 5912 2500 8.28 2 2.96 4.14 25 L2-1 700×800 C30 5863 2500 8.21 2 2.93 4.10 26 L2-1 700×800 C30 5863 2500 8.21 2 2.93 4.10 27 L2-1 700×800 C30 5863 2500 8.21 2 2.93 4.10 28 L2-1 700×800 C30 8574 2500 12.00 3 2.86 4.00 29 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 30 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 31 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 32 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 33 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 34 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 35 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 36 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 37 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 38 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 39 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 40 L2-1 700×800 C30 8500 2500 11.90 3 2.83 3.97 41 L2-1 700×800 C30 8764 2500 12.27 3 2.92 4.09 42 L2-1 700×800 C30 6223 2500 8.71 2 3.11 4.36 43 L2-1 700×800 C30 6320 2500 8.85 2 3.16 4.42 44 L2-1 700×800 C30 6424 2500 8.99 2 3.21 4.50 45 L2-1 700×800 C30 6525 2500 9.14 2 3.26 4.57 46 L2-1 700×800 C30 9047 2500 12.67 3 3.02 4.22 47 L2-1 700×800 C30 9492 2500 13.29 3 3.16 4.43 48 L2-1 700×800 C30 9730 2500 13.62 3 3.24 4.54 49 L2-1 700×800 C30 9492 2500 13.29 3 3.16 4.43 50 L2-1 700×800 C30 9559 2500 13.38 3 3.19 4.46 51 L2-1 700×800 C30 9494 2500 13.29 3 3.16 4.43 52 L2-1 700×800 C30 9389 2500 13.14 3 3.13 4.38 53 L2-1 700×800 C30 9558 2500 13.38 3 3.19 4.46 54 L2-1 700×800 C30 9496 2500 13.29 3 3.17 4.43 131中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 55 L2-1 700×800 C30 9729 2500 13.62 3 3.24 4.54 56 L2-1 700×800 C30 9496 2500 13.29 3 3.17 4.43 57 L2-1 700×800 C30 9498 2500 13.30 3 3.17 4.43 58 L2-1 700×800 C30 9728 2500 13.62 3 3.24 4.54 59 L2-1 700×800 C30 9058 2500 12.68 3 3.02 4.23 60 L2-1 700×800 C30 9058 2500 12.68 3 3.02 4.23 61 L2-1 700×800 C30 9099 2500 12.74 3 3.03 4.25 62 L2-1 700×800 C30 9099 2500 12.74 3 3.03 4.25 63 L2-1 700×800 C30 8808 2500 12.33 3 2.94 4.11 64 L2-1 700×800 C30 8807 2500 12.33 3 2.94 4.11 65 L2-1 700×800 C30 8449 2500 11.83 3 2.82 3.94 66 L2-1 700×800 C30 8797 2500 12.32 3 2.93 4.11 67 L2-1 700×800 C30 9711 2500 13.60 3 3.24 4.53 68 L2-1 700×800 C30 9715 2500 13.60 3 3.24 4.53 69 L2-1 700×800 C30 8865 2500 12.41 3 2.96 4.14 70 L2-1 700×800 C30 9574 2500 13.40 3 3.19 4.47 71 L2-1 700×800 C30 9097 2500 12.74 3 3.03 4.25 72 L2-1 700×800 C30 9097 2500 12.74 3 3.03 4.25 73 L2-1 700×800 C30 9050 2500 12.67 3 3.02 4.22 74 L2-1 700×800 C30 9050 2500 12.67 3 3.02 4.22 75 L2-1 700×800 C30 9128 2500 12.78 3 3.04 4.26 76 L2-1 700×800 C30 9135 2500 12.79 3 3.05 4.26 77 L2-1 700×800 C30 8533 2500 11.95 3 2.84 3.98 78 L2-1 700×800 C30 8936 2500 12.51 3 2.98 4.17 79 L1-1 800×900 C30 11254 2500 20.26 5 2.25 4.05 80 L1-1 800×900 C30 11254 2500 20.26 5 2.25 4.05 81 L1-1 800×900 C30 11254 2500 20.26 5 2.25 4.05 82 L1-1 800×900 C30 11254 2500 20.26 5 2.25 4.05 83 L1-1 800×900 C30 11254 2500 20.26 5 2.25 4.05 84 L1-1 800×900 C30 11254 2500 20.26 5 2.25 4.05 85 L1-1 800×900 C30 11448 2500 20.61 5 2.29 4.12 86 L1-1 800×900 C30 11448 2500 20.61 5 2.29 4.12 87 L1-1 800×900 C30 11448 2500 20.61 5 2.29 4.12 88 L1-1 800×900 C30 11448 2500 20.61 5 2.29 4.12 89 L1-1 800×900 C30 11747 2500 21.14 5 2.35 4.23 90 L1-1 800×900 C30 11747 2500 21.14 5 2.35 4.23 91 L1-1 800×900 C30 11747 2500 21.14 5 2.35 4.23 92 L1-1 800×900 C30 11699 2500 21.06 5 2.34 4.21 93 L1-1 800×900 C30 11699 2500 21.06 5 2.34 4.21 94 L1-1 800×900 C30 10584 2500 19.05 4 2.65 4.76 95 L1-1 800×900 C30 7133 2500 12.84 3 2.38 4.28 96 L1-1 800×900 C30 8000 2500 14.40 3 2.67 4.80 97 L1-1 800×900 C30 8500 2500 15.30 4 2.13 3.83 98 L1-1 800×900 C30 12021 2500 21.64 5 2.40 4.33 99 L1-1 800×900 C30 12021 2500 21.64 5 2.40 4.33 100 L1-1 800×900 C30 12021 2500 21.64 5 2.40 4.33 101 L1-1 800×900 C30 12021 2500 21.64 5 2.40 4.33 102 L1-1 800×900 C30 12021 2500 21.64 5 2.40 4.33 103 L1-1 800×900 C30 12021 2500 21.64 5 2.40 4.33 104 L1-1 800×900 C30 12021 2500 21.64 5 2.40 4.33 105 L1-1 800×900 C30 12021 2500 21.64 5 2.40 4.33 106 L1-1 800×900 C30 12021 2500 21.64 5 2.40 4.33 107 L1-1 800×900 C30 12021 2500 21.64 5 2.40 4.33 108 L1-1 800×900 C30 8505 2500 15.31 4 2.13 3.83 109 L1-1 800×900 C30 9123 2500 16.42 4 2.28 4.11 132中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 110 L1-1 800×900 C30 11249 2500 20.25 5 2.25 4.05 111 L1-1 800×900 C30 14653 2500 26.38 6 2.44 4.40 112 L1-1 800×900 C30 14653 2500 26.38 6 2.44 4.40 113 L1-1 800×900 C30 14653 2500 26.38 6 2.44 4.40 114 L1-1 800×900 C30 7684 2500 13.83 3 2.56 4.61 115 L1-1 800×900 C30 14543 2500 26.18 6 2.42 4.36 116 L1-1 800×900 C30 14540 2500 26.17 6 2.42 4.36 117 L1-1 800×900 C30 14540 2500 26.17 6 2.42 4.36 118 L1-1 800×900 C30 14425 2500 25.97 6 2.40 4.33 119 L1-1 800×900 C30 14425 2500 25.97 6 2.40 4.33 120 L1-1 800×900 C30 14307 2500 25.75 6 2.38 4.29 121 L1-1 800×900 C30 5975 2500 10.76 3 1.99 3.59 122 L1-1 800×900 C30 6969 2500 12.54 3 2.32 4.18 123 L1-1 800×900 C30 6308 2500 11.35 3 2.10 3.78 124 L1-1 800×900 C30 12000 2500 21.60 5 2.40 4.32 125 L1-1 800×900 C30 11943 2500 21.50 5 2.39 4.30 126 L1-1 800×900 C30 11267 2500 20.28 5 2.25 4.06 127 L1-1 800×900 C30 10661 2500 19.19 4 2.67 4.80 128 L1-1 800×900 C30 11397 2500 20.51 5 2.28 4.10 129 L1-1 800×900 C30 11662 2500 20.99 5 2.33 4.20 130 L1-1 800×900 C30 12222 2500 22.00 5 2.44 4.40 131 L1-1 800×900 C30 11777 2500 21.20 5 2.36 4.24 132 L1-1 800×900 C30 11685 2500 21.03 5 2.34 4.21 133 L1-1 800×900 C30 11631 2500 20.94 5 2.33 4.19 134 L1-1 800×900 C30 12810 2500 23.06 5 2.56 4.61 135 L1-1 800×900 C30 11636 2500 20.94 5 2.33 4.19 136 L1-1 800×900 C30 11636 2500 20.94 5 2.33 4.19 137 L1-1 800×900 C30 11979 2500 21.56 5 2.40 4.31 138 GL1 1400×900 C30 9000 2500 28.35 6 1.50 4.73 139 GL1 1400×900 C30 3162 2500 9.96 2 1.58 4.98 140 GL1 1400×900 C30 3236 2500 10.19 3 1.08 3.40 141 GL1 1400×900 C30 2303 2500 7.25 2 1.15 3.63 142 GL1 1400×900 C30 8700 2500 27.41 6 1.45 4.57 143 GL1 1400×900 C30 4325 2500 13.62 3 1.44 4.54 144 GL1 1400×900 C30 4988 2500 15.71 4 1.25 3.93 145 GL1 1400×900 C30 9500 2500 29.93 6 1.58 4.99 146 GL1 1400×900 C30 8000 2500 25.20 6 1.33 4.20 147 GL1 1400×900 C30 6845 2500 21.56 5 1.37 4.31 148 GL1 1400×900 C30 8500 2500 26.78 6 1.42 4.46 149 GL1 1400×900 C30 8500 2500 26.78 6 1.42 4.46 150 GL1 1400×900 C30 8500 2500 26.78 6 1.42 4.46 151 GL1 1400×900 C30 8500 2500 26.78 6 1.42 4.46 152 GL1 1400×900 C30 8500 2500 26.78 6 1.42 4.46 153 GL1 1400×900 C30 8500 2500 26.78 6 1.42 4.46 154 GL1 1400×900 C30 8500 2500 26.78 6 1.42 4.46 155 GL1 1400×900 C30 8500 2500 26.78 6 1.42 4.46 156 GL1 1400×900 C30 8500 2500 26.78 6 1.42 4.46 157 GL2 1200×900 C30 8500 2500 22.95 5 1.70 4.59 158 GL2 1200×900 C30 8500 2500 22.95 5 1.70 4.59 159 GL2 1200×900 C30 8500 2500 22.95 5 1.70 4.59 160 GL2 1200×900 C30 8500 2500 22.95 5 1.70 4.59 161 GL2 1200×900 C30 9118 2500 24.62 5 1.82 4.92 162 GL2 1200×900 C30 9900 2500 26.73 6 1.65 4.46 163 GL2 1200×900 C30 9900 2500 26.73 6 1.65 4.46 164 GL2 1200×900 C30 9900 2500 26.73 6 1.65 4.46 133中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 165 GL2 1200×900 C30 9900 2500 26.73 6 1.65 4.46 166 GL2 1200×900 C30 9500 2500 25.65 6 1.58 4.28 167 GL2 1200×900 C30 9500 2500 25.65 6 1.58 4.28 168 GL2 1200×900 C30 9500 2500 25.65 6 1.58 4.28 169 GL2 1200×900 C30 9500 2500 25.65 6 1.58 4.28 170 GL2 1200×900 C30 9033 2500 24.39 5 1.81 4.88 171 GL2 1200×900 C30 9000 2500 24.30 5 1.80 4.86 172 GL2 1200×900 C30 9000 2500 24.30 5 1.80 4.86 173 GL2 1200×900 C30 10424 2500 28.14 6 1.74 4.69 174 GL2 1200×900 C30 10000 2500 27.00 6 1.67 4.50 175 GL2 1200×900 C30 10000 2500 27.00 6 1.67 4.50 176 GL2 1200×900 C30 6306 2500 17.03 4 1.58 4.26 177 GL2 1200×900 C30 6065 2500 16.38 4 1.52 4.09 178 GL2 1200×900 C30 5317 2500 14.36 3 1.77 4.79 第二道支撑梁切割分段数及重量统计 密 混凝土 长度/ 分段 分段长 分段重 编号 梁号 尺寸/mm 度/（kg/m 重量/t 强度 mm 数 度/m 量/t ³） 1 L2-2 800×800 C35 8795 2500 14.07 3 2.93 4.69 2 L2-2 800×800 C35 9520 2500 15.23 4 2.38 3.81 3 L2-2 800×800 C35 9367 2500 14.99 3 3.12 5.00 4 L2-2 800×800 C35 8719 2500 13.95 3 2.91 4.65 5 L2-2 800×800 C35 9149 2500 14.64 3 3.05 4.88 6 L2-2 800×800 C35 8744 2500 13.99 3 2.91 4.66 7 L2-2 800×800 C35 8932 2500 14.29 3 2.98 4.76 8 L2-2 800×800 C35 8775 2500 14.04 3 2.93 4.68 9 L2-2 800×800 C35 8716 2500 13.95 3 2.91 4.65 10 L2-2 800×800 C35 8811 2500 14.10 3 2.94 4.70 11 L2-2 800×800 C35 8854 2500 14.17 3 2.95 4.72 12 L2-2 800×800 C35 8828 2500 14.12 3 2.94 4.71 13 L2-2 800×800 C35 8789 2500 14.06 3 2.93 4.69 14 L2-2 800×800 C35 9157 2500 14.65 3 3.05 4.88 15 L2-2 800×800 C35 8738 2500 13.98 3 2.91 4.66 16 L2-2 800×800 C35 9487 2500 15.18 4 2.37 3.79 17 L2-2 800×800 C35 8687 2500 13.90 3 2.90 4.63 18 L2-2 800×800 C35 9083 2500 14.53 3 3.03 4.84 19 L2-2 800×800 C35 8592 2500 13.75 3 2.86 4.58 20 L2-2 800×800 C35 8931 2500 14.29 3 2.98 4.76 21 L2-2 800×800 C35 8780 2500 14.05 3 2.93 4.68 22 L2-2 800×800 C35 7701 2500 12.32 3 2.57 4.11 23 L2-2 800×800 C35 8643 2500 13.83 3 2.88 4.61 24 L2-2 800×800 C35 5912 2500 9.46 2 2.96 4.73 25 L2-2 800×800 C35 5863 2500 9.38 2 2.93 4.69 26 L2-2 800×800 C35 5863 2500 9.38 2 2.93 4.69 27 L2-2 800×800 C35 5863 2500 9.38 2 2.93 4.69 28 L2-2 800×800 C35 8574 2500 13.72 3 2.86 4.57 29 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 30 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 31 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 32 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 33 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 34 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 134中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 35 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 36 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 37 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 38 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 39 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 40 L2-2 800×800 C35 8500 2500 13.60 3 2.83 4.53 41 L2-2 800×800 C35 8764 2500 14.02 3 2.92 4.67 42 L2-2 800×800 C35 6223 2500 9.96 2 3.11 4.98 43 L2-2 800×800 C35 6320 2500 10.11 3 2.11 3.37 44 L2-2 800×800 C35 6424 2500 10.28 3 2.14 3.43 45 L2-2 800×800 C35 6525 2500 10.44 3 2.18 3.48 46 L2-2 800×800 C35 9047 2500 14.48 3 3.02 4.83 47 L2-2 800×800 C35 9492 2500 15.19 4 2.37 3.80 48 L2-2 800×800 C35 9730 2500 15.57 4 2.43 3.89 49 L2-2 800×800 C35 9492 2500 15.19 4 2.37 3.80 50 L2-2 800×800 C35 9559 2500 15.29 4 2.39 3.82 51 L2-2 800×800 C35 9494 2500 15.19 4 2.37 3.80 52 L2-2 800×800 C35 9389 2500 15.02 4 2.35 3.76 53 L2-2 800×800 C35 9558 2500 15.29 4 2.39 3.82 54 L2-2 800×800 C35 9496 2500 15.19 4 2.37 3.80 55 L2-2 800×800 C35 9729 2500 15.57 4 2.43 3.89 56 L2-2 800×800 C35 9496 2500 15.19 4 2.37 3.80 57 L2-2 800×800 C35 9498 2500 15.20 4 2.37 3.80 58 L2-2 800×800 C35 9728 2500 15.56 4 2.43 3.89 59 L2-2 800×800 C35 9058 2500 14.49 3 3.02 4.83 60 L2-2 800×800 C35 9058 2500 14.49 3 3.02 4.83 61 L2-2 800×800 C35 9099 2500 14.56 3 3.03 4.85 62 L2-2 800×800 C35 9099 2500 14.56 3 3.03 4.85 63 L2-2 800×800 C35 8808 2500 14.09 3 2.94 4.70 64 L2-2 800×800 C35 8807 2500 14.09 3 2.94 4.70 65 L2-2 800×800 C35 8449 2500 13.52 3 2.82 4.51 66 L2-2 800×800 C35 8797 2500 14.08 3 2.93 4.69 67 L2-2 800×800 C35 9711 2500 15.54 4 2.43 3.88 68 L2-2 800×800 C35 9715 2500 15.54 4 2.43 3.89 69 L2-2 800×800 C35 8865 2500 14.18 3 2.96 4.73 70 L2-2 800×800 C35 9574 2500 15.32 4 2.39 3.83 71 L2-2 800×800 C35 9097 2500 14.56 3 3.03 4.85 72 L2-2 800×800 C35 9097 2500 14.56 3 3.03 4.85 73 L2-2 800×800 C35 9050 2500 14.48 3 3.02 4.83 74 L2-2 800×800 C35 9050 2500 14.48 3 3.02 4.83 75 L2-2 800×800 C35 9128 2500 14.60 3 3.04 4.87 76 L2-2 800×800 C35 9135 2500 14.62 3 3.05 4.87 77 L2-2 800×800 C35 8533 2500 13.65 3 2.84 4.55 78 L2-2 800×800 C35 8936 2500 14.30 3 2.98 4.77 79 L1-2 900×900 C35 11254 2500 22.79 5 2.25 4.56 80 L1-2 900×900 C35 11254 2500 22.79 5 2.25 4.56 81 L1-2 900×900 C35 11254 2500 22.79 5 2.25 4.56 82 L1-2 900×900 C35 11254 2500 22.79 5 2.25 4.56 83 L1-2 900×900 C35 11254 2500 22.79 5 2.25 4.56 84 L1-2 900×900 C35 11254 2500 22.79 5 2.25 4.56 85 L1-2 900×900 C35 11448 2500 23.18 5 2.29 4.64 86 L1-2 900×900 C35 11448 2500 23.18 5 2.29 4.64 87 L1-2 900×900 C35 11448 2500 23.18 5 2.29 4.64 88 L1-2 900×900 C35 11448 2500 23.18 5 2.29 4.64 89 L1-2 900×900 C35 11747 2500 23.79 5 2.35 4.76 135中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 90 L1-2 900×900 C35 11747 2500 23.79 5 2.35 4.76 91 L1-2 900×900 C35 11747 2500 23.79 5 2.35 4.76 92 L1-2 900×900 C35 11699 2500 23.69 5 2.34 4.74 93 L1-2 900×900 C35 11699 2500 23.69 5 2.34 4.74 94 L1-2 900×900 C35 10584 2500 21.43 5 2.12 4.29 95 L1-2 900×900 C35 7133 2500 14.44 3 2.38 4.81 96 L1-2 900×900 C35 8000 2500 16.20 4 2.00 4.05 97 L1-2 900×900 C35 8500 2500 17.21 4 2.13 4.30 98 L1-2 900×900 C35 12021 2500 24.34 5 2.40 4.87 99 L1-2 900×900 C35 12021 2500 24.34 5 2.40 4.87 100 L1-2 900×900 C35 12021 2500 24.34 5 2.40 4.87 101 L1-2 900×900 C35 12021 2500 24.34 5 2.40 4.87 102 L1-2 900×900 C35 12021 2500 24.34 5 2.40 4.87 103 L1-2 900×900 C35 12021 2500 24.34 5 2.40 4.87 104 L1-2 900×900 C35 12021 2500 24.34 5 2.40 4.87 105 L1-2 900×900 C35 12021 2500 24.34 5 2.40 4.87 106 L1-2 900×900 C35 12021 2500 24.34 5 2.40 4.87 107 L1-2 900×900 C35 12021 2500 24.34 5 2.40 4.87 108 L1-2 900×900 C35 8505 2500 17.22 4 2.13 4.31 109 L1-2 900×900 C35 9123 2500 18.47 4 2.28 4.62 110 L1-2 900×900 C35 11249 2500 22.78 5 2.25 4.56 111 L1-2 900×900 C35 14653 2500 29.67 6 2.44 4.95 112 L1-2 900×900 C35 14653 2500 29.67 6 2.44 4.95 113 L1-2 900×900 C35 14653 2500 29.67 6 2.44 4.95 114 L1-2 900×900 C35 7684 2500 15.56 4 1.92 3.89 115 L1-2 900×900 C35 14543 2500 29.45 6 2.42 4.91 116 L1-2 900×900 C35 14540 2500 29.44 6 2.42 4.91 117 L1-2 900×900 C35 14540 2500 29.44 6 2.42 4.91 118 L1-2 900×900 C35 14425 2500 29.21 6 2.40 4.87 119 L1-2 900×900 C35 14425 2500 29.21 6 2.40 4.87 120 L1-2 900×900 C35 14307 2500 28.97 6 2.38 4.83 121 L1-2 900×900 C35 5975 2500 12.10 3 1.99 4.03 122 L1-2 900×900 C35 6969 2500 14.11 3 2.32 4.70 123 L1-2 900×900 C35 6308 2500 12.77 3 2.10 4.26 124 L1-2 900×900 C35 12000 2500 24.30 5 2.40 4.86 125 L1-2 900×900 C35 11943 2500 24.18 5 2.39 4.84 126 L1-2 900×900 C35 11267 2500 22.82 5 2.25 4.56 127 L1-2 900×900 C35 10661 2500 21.59 5 2.13 4.32 128 L1-2 900×900 C35 11397 2500 23.08 5 2.28 4.62 129 L1-2 900×900 C35 11662 2500 23.62 5 2.33 4.72 130 L1-2 900×900 C35 12222 2500 24.75 5 2.44 4.95 131 L1-2 900×900 C35 11777 2500 23.85 5 2.36 4.77 132 L1-2 900×900 C35 11685 2500 23.66 5 2.34 4.73 133 L1-2 900×900 C35 11631 2500 23.55 5 2.33 4.71 134 L1-2 900×900 C35 12810 2500 25.94 6 2.14 4.32 135 L1-2 900×900 C35 11636 2500 23.56 5 2.33 4.71 136 L1-2 900×900 C35 11636 2500 23.56 5 2.33 4.71 137 L1-2 900×900 C35 11979 2500 24.26 5 2.40 4.85 138 YL-2 1400×900 C35 9000 2500 28.35 6 1.50 4.73 139 YL-2 1400×900 C35 3162 2500 9.96 2 1.58 4.98 140 YL-2 1400×900 C35 3236 2500 10.19 3 1.08 3.40 141 YL-2 1400×900 C35 2303 2500 7.25 2 1.15 3.63 142 YL-2 1400×900 C35 8700 2500 27.41 6 1.45 4.57 143 YL-2 1400×900 C35 4325 2500 13.62 3 1.44 4.54 144 YL-2 1400×900 C35 4988 2500 15.71 4 1.25 3.93 136中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 145 YL-2 1400×900 C35 9500 2500 29.93 6 1.58 4.99 146 YL-2 1400×900 C35 8000 2500 25.20 6 1.33 4.20 147 YL-2 1400×900 C35 6845 2500 21.56 5 1.37 4.31 148 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 149 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 150 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 151 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 152 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 153 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 154 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 155 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 156 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 157 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 158 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 159 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 160 YL-2 1400×900 C35 8500 2500 26.78 6 1.42 4.46 161 YL-2 1400×900 C35 9118 2500 28.72 6 1.52 4.79 162 YL-2 1400×900 C35 9900 2500 31.19 7 1.41 4.46 163 YL-2 1400×900 C35 9900 2500 31.19 7 1.41 4.46 164 YL-2 1400×900 C35 9900 2500 31.19 7 1.41 4.46 165 YL-2 1400×900 C35 9900 2500 31.19 7 1.41 4.46 166 YL-2 1400×900 C35 9500 2500 29.93 6 1.58 4.99 167 YL-2 1400×900 C35 9500 2500 29.93 6 1.58 4.99 168 YL-2 1400×900 C35 9500 2500 29.93 6 1.58 4.99 169 YL-2 1400×900 C35 9500 2500 29.93 6 1.58 4.99 170 YL-2 1400×900 C35 9033 2500 28.45 6 1.51 4.74 171 YL-2 1400×900 C35 9000 2500 28.35 6 1.50 4.73 172 YL-2 1400×900 C35 9000 2500 28.35 6 1.50 4.73 173 YL-2 1400×900 C35 10424 2500 32.84 7 1.49 4.69 174 YL-2 1400×900 C35 10000 2500 31.50 7 1.43 4.50 175 YL-2 1400×900 C35 10000 2500 31.50 7 1.43 4.50 176 YL-2 1400×900 C35 6306 2500 19.86 4 1.58 4.97 177 YL-2 1400×900 C35 6065 2500 19.10 4 1.52 4.78 178 YL-2 1400×900 C35 5317 2500 16.75 4 1.33 4.19 第三道支撑梁切割分段数及重量统计 密 混凝土 长度/ 分段 分段长 分段重 编号 梁号 尺寸/mm 度/（kg/m 重量/t 强度 mm 数 度/m 量/t ³） 1 L2-3 800×900 C40 8795 2500 15.83 4 2.20 3.96 2 L2-3 800×900 C40 9520 2500 17.14 4 2.38 4.28 3 L2-3 800×900 C40 9367 2500 16.86 4 2.34 4.22 4 L2-3 800×900 C40 8719 2500 15.69 4 2.18 3.92 5 L2-3 800×900 C40 9149 2500 16.47 4 2.29 4.12 6 L2-3 800×900 C40 8744 2500 15.74 4 2.19 3.93 7 L2-3 800×900 C40 8932 2500 16.08 4 2.23 4.02 8 L2-3 800×900 C40 8775 2500 15.80 4 2.19 3.95 9 L2-3 800×900 C40 8716 2500 15.69 4 2.18 3.92 10 L2-3 800×900 C40 8811 2500 15.86 4 2.20 3.96 11 L2-3 800×900 C40 8854 2500 15.94 4 2.21 3.98 12 L2-3 800×900 C40 8828 2500 15.89 4 2.21 3.97 13 L2-3 800×900 C40 8789 2500 15.82 4 2.20 3.96 14 L2-3 800×900 C40 9157 2500 16.48 4 2.29 4.12 137中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 15 L2-3 800×900 C40 8738 2500 15.73 4 2.18 3.93 16 L2-3 800×900 C40 9487 2500 17.08 4 2.37 4.27 17 L2-3 800×900 C40 8687 2500 15.64 4 2.17 3.91 18 L2-3 800×900 C40 9083 2500 16.35 4 2.27 4.09 19 L2-3 800×900 C40 8592 2500 15.47 4 2.15 3.87 20 L2-3 800×900 C40 8931 2500 16.08 4 2.23 4.02 21 L2-3 800×900 C40 8780 2500 15.80 4 2.20 3.95 22 L2-3 800×900 C40 7701 2500 13.86 3 2.57 4.62 23 L2-3 800×900 C40 8643 2500 15.56 4 2.16 3.89 24 L2-3 800×900 C40 5912 2500 10.64 3 1.97 3.55 25 L2-3 800×900 C40 5863 2500 10.55 3 1.95 3.52 26 L2-3 800×900 C40 5863 2500 10.55 3 1.95 3.52 27 L2-3 800×900 C40 5863 2500 10.55 3 1.95 3.52 28 L2-3 800×900 C40 8574 2500 15.43 4 2.14 3.86 29 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 30 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 31 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 32 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 33 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 34 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 35 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 36 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 37 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 38 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 39 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 40 L2-3 800×900 C40 8500 2500 15.30 4 2.13 3.83 41 L2-3 800×900 C40 8764 2500 15.78 4 2.19 3.94 42 L2-3 800×900 C40 6223 2500 11.20 3 2.07 3.73 43 L2-3 800×900 C40 6320 2500 11.38 3 2.11 3.79 44 L2-3 800×900 C40 6424 2500 11.56 3 2.14 3.85 45 L2-3 800×900 C40 6525 2500 11.75 3 2.18 3.92 46 L2-3 800×900 C40 9047 2500 16.28 4 2.26 4.07 47 L2-3 800×900 C40 9492 2500 17.09 4 2.37 4.27 48 L2-3 800×900 C40 9730 2500 17.51 4 2.43 4.38 49 L2-3 800×900 C40 9492 2500 17.09 4 2.37 4.27 50 L2-3 800×900 C40 9559 2500 17.21 4 2.39 4.30 51 L2-3 800×900 C40 9494 2500 17.09 4 2.37 4.27 52 L2-3 800×900 C40 9389 2500 16.90 4 2.35 4.23 53 L2-3 800×900 C40 9558 2500 17.20 4 2.39 4.30 54 L2-3 800×900 C40 9496 2500 17.09 4 2.37 4.27 55 L2-3 800×900 C40 9729 2500 17.51 4 2.43 4.38 56 L2-3 800×900 C40 9496 2500 17.09 4 2.37 4.27 57 L2-3 800×900 C40 9498 2500 17.10 4 2.37 4.27 58 L2-3 800×900 C40 9728 2500 17.51 4 2.43 4.38 59 L2-3 800×900 C40 9058 2500 16.30 4 2.26 4.08 60 L2-3 800×900 C40 9058 2500 16.30 4 2.26 4.08 61 L2-3 800×900 C40 9099 2500 16.38 4 2.27 4.09 62 L2-3 800×900 C40 9099 2500 16.38 4 2.27 4.09 63 L2-3 800×900 C40 8808 2500 15.85 4 2.20 3.96 64 L2-3 800×900 C40 8807 2500 15.85 4 2.20 3.96 65 L2-3 800×900 C40 8449 2500 15.21 4 2.11 3.80 66 L2-3 800×900 C40 8797 2500 15.83 4 2.20 3.96 67 L2-3 800×900 C40 9711 2500 17.48 4 2.43 4.37 68 L2-3 800×900 C40 9715 2500 17.49 4 2.43 4.37 69 L2-3 800×900 C40 8865 2500 15.96 4 2.22 3.99 138中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 70 L2-3 800×900 C40 9574 2500 17.23 4 2.39 4.31 71 L2-3 800×900 C40 9097 2500 16.37 4 2.27 4.09 72 L2-3 800×900 C40 9097 2500 16.37 4 2.27 4.09 73 L2-3 800×900 C40 9050 2500 16.29 4 2.26 4.07 74 L2-3 800×900 C40 9050 2500 16.29 4 2.26 4.07 75 L2-3 800×900 C40 9128 2500 16.43 4 2.28 4.11 76 L2-3 800×900 C40 9135 2500 16.44 4 2.28 4.11 77 L2-3 800×900 C40 8533 2500 15.36 4 2.13 3.84 78 L2-3 800×900 C40 8936 2500 16.08 4 2.23 4.02 79 L1-3 900×1000 C40 11254 2500 25.32 6 1.88 4.22 80 L1-3 900×1000 C40 11254 2500 25.32 6 1.88 4.22 81 L1-3 900×1000 C40 11254 2500 25.32 6 1.88 4.22 82 L1-3 900×1000 C40 11254 2500 25.32 6 1.88 4.22 83 L1-3 900×1000 C40 11254 2500 25.32 6 1.88 4.22 84 L1-3 900×1000 C40 11254 2500 25.32 6 1.88 4.22 85 L1-3 900×1000 C40 11448 2500 25.76 6 1.91 4.29 86 L1-3 900×1000 C40 11448 2500 25.76 6 1.91 4.29 87 L1-3 900×1000 C40 11448 2500 25.76 6 1.91 4.29 88 L1-3 900×1000 C40 11448 2500 25.76 6 1.91 4.29 89 L1-3 900×1000 C40 11747 2500 26.43 6 1.96 4.41 90 L1-3 900×1000 C40 11747 2500 26.43 6 1.96 4.41 91 L1-3 900×1000 C40 11747 2500 26.43 6 1.96 4.41 92 L1-3 900×1000 C40 11699 2500 26.32 6 1.95 4.39 93 L1-3 900×1000 C40 11699 2500 26.32 6 1.95 4.39 94 L1-3 900×1000 C40 10584 2500 23.81 5 2.12 4.76 95 L1-3 900×1000 C40 7133 2500 16.05 4 1.78 4.01 96 L1-3 900×1000 C40 8000 2500 18.00 4 2.00 4.50 97 L1-3 900×1000 C40 8500 2500 19.13 4 2.13 4.78 98 L1-3 900×1000 C40 12021 2500 27.05 6 2.00 4.51 99 L1-3 900×1000 C40 12021 2500 27.05 6 2.00 4.51 100 L1-3 900×1000 C40 12021 2500 27.05 6 2.00 4.51 101 L1-3 900×1000 C40 12021 2500 27.05 6 2.00 4.51 102 L1-3 900×1000 C40 12021 2500 27.05 6 2.00 4.51 103 L1-3 900×1000 C40 12021 2500 27.05 6 2.00 4.51 104 L1-3 900×1000 C40 12021 2500 27.05 6 2.00 4.51 105 L1-3 900×1000 C40 12021 2500 27.05 6 2.00 4.51 106 L1-3 900×1000 C40 12021 2500 27.05 6 2.00 4.51 107 L1-3 900×1000 C40 12021 2500 27.05 6 2.00 4.51 108 L1-3 900×1000 C40 8505 2500 19.14 4 2.13 4.78 109 L1-3 900×1000 C40 9123 2500 20.53 5 1.82 4.11 110 L1-3 900×1000 C40 11249 2500 25.31 6 1.87 4.22 111 L1-3 900×1000 C40 14653 2500 32.97 7 2.09 4.71 112 L1-3 900×1000 C40 14653 2500 32.97 7 2.09 4.71 113 L1-3 900×1000 C40 14653 2500 32.97 7 2.09 4.71 114 L1-3 900×1000 C40 7684 2500 17.29 4 1.92 4.32 115 L1-3 900×1000 C40 14543 2500 32.72 7 2.08 4.67 116 L1-3 900×1000 C40 14540 2500 32.72 7 2.08 4.67 117 L1-3 900×1000 C40 14540 2500 32.72 7 2.08 4.67 118 L1-3 900×1000 C40 14425 2500 32.46 7 2.06 4.64 119 L1-3 900×1000 C40 14425 2500 32.46 7 2.06 4.64 120 L1-3 900×1000 C40 14307 2500 32.19 7 2.04 4.60 121 L1-3 900×1000 C40 5975 2500 13.44 3 1.99 4.48 122 L1-3 900×1000 C40 6969 2500 15.68 4 1.74 3.92 123 L1-3 900×1000 C40 6308 2500 14.19 3 2.10 4.73 124 L1-3 900×1000 C40 12000 2500 27.00 6 2.00 4.50 139中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 125 L1-3 900×1000 C40 11943 2500 26.87 6 1.99 4.48 126 L1-3 900×1000 C40 11267 2500 25.35 6 1.88 4.23 127 L1-3 900×1000 C40 10661 2500 23.99 5 2.13 4.80 128 L1-3 900×1000 C40 11397 2500 25.64 6 1.90 4.27 129 L1-3 900×1000 C40 11662 2500 26.24 6 1.94 4.37 130 L1-3 900×1000 C40 12222 2500 27.50 6 2.04 4.58 131 L1-3 900×1000 C40 11777 2500 26.50 6 1.96 4.42 132 L1-3 900×1000 C40 11685 2500 26.29 6 1.95 4.38 133 L1-3 900×1000 C40 11631 2500 26.17 6 1.94 4.36 134 L1-3 900×1000 C40 12810 2500 28.82 6 2.14 4.80 135 L1-3 900×1000 C40 11636 2500 26.18 6 1.94 4.36 136 L1-3 900×1000 C40 11636 2500 26.18 6 1.94 4.36 137 L1-3 900×1000 C40 11979 2500 26.95 6 2.00 4.49 138 YL-3 1500×1000 C40 9000 2500 33.75 7 1.29 4.82 139 YL-3 1500×1000 C40 3162 2500 11.86 3 1.05 3.95 140 YL-3 1500×1000 C40 3236 2500 12.14 3 1.08 4.05 141 YL-3 1500×1000 C40 2303 2500 8.64 2 1.15 4.32 142 YL-3 1500×1000 C40 8700 2500 32.63 7 1.24 4.66 143 YL-3 1500×1000 C40 4325 2500 16.22 4 1.08 4.05 144 YL-3 1500×1000 C40 4988 2500 18.71 4 1.25 4.68 145 YL-3 1500×1000 C40 9500 2500 35.63 8 1.19 4.45 146 YL-3 1500×1000 C40 8000 2500 30.00 6 1.33 5.00 147 YL-3 1500×1000 C40 6845 2500 25.67 6 1.14 4.28 148 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 149 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 150 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 151 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 152 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 153 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 154 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 155 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 156 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 157 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 158 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 159 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 160 YL-3 1500×1000 C40 8500 2500 31.88 7 1.21 4.55 161 YL-3 1500×1000 C40 9118 2500 34.19 7 1.30 4.88 162 YL-3 1500×1000 C40 9900 2500 37.13 8 1.24 4.64 163 YL-3 1500×1000 C40 9900 2500 37.13 8 1.24 4.64 164 YL-3 1500×1000 C40 9900 2500 37.13 8 1.24 4.64 165 YL-3 1500×1000 C40 9900 2500 37.13 8 1.24 4.64 166 YL-3 1500×1000 C40 9500 2500 35.63 8 1.19 4.45 167 YL-3 1500×1000 C40 9500 2500 35.63 8 1.19 4.45 168 YL-3 1500×1000 C40 9500 2500 35.63 8 1.19 4.45 169 YL-3 1500×1000 C40 9500 2500 35.63 8 1.19 4.45 170 YL-3 1500×1000 C40 9033 2500 33.87 7 1.29 4.84 171 YL-3 1500×1000 C40 9000 2500 33.75 7 1.29 4.82 172 YL-3 1500×1000 C40 9000 2500 33.75 7 1.29 4.82 173 YL-3 1500×1000 C40 10424 2500 39.09 8 1.30 4.89 174 YL-3 1500×1000 C40 10000 2500 37.50 8 1.25 4.69 175 YL-3 1500×1000 C40 10000 2500 37.50 8 1.25 4.69 176 YL-3 1500×1000 C40 6306 2500 23.65 5 1.26 4.73 177 YL-3 1500×1000 C40 6065 2500 22.74 5 1.21 4.55 178 YL-3 1500×1000 C40 5317 2500 19.94 4 1.33 4.98 140中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 第四道支撑梁切割分段数及重量统计 密 混凝土 长度/ 分段 分段长 分段重 编号 梁号 尺寸/mm 度/（kg/m 重量/t 强度 mm 数 度/m 量/t ³） 1 L2-4 900×900 C45 8795 2500 17.81 4 2.20 4.45 2 L2-4 900×900 C45 9520 2500 19.28 4 2.38 4.82 3 L2-4 900×900 C45 9367 2500 18.97 4 2.34 4.74 4 L2-4 900×900 C45 8719 2500 17.66 4 2.18 4.41 5 L2-4 900×900 C45 9149 2500 18.53 4 2.29 4.63 6 L2-4 900×900 C45 8744 2500 17.71 4 2.19 4.43 7 L2-4 900×900 C45 8932 2500 18.09 4 2.23 4.52 8 L2-4 900×900 C45 8775 2500 17.77 4 2.19 4.44 9 L2-4 900×900 C45 8716 2500 17.65 4 2.18 4.41 10 L2-4 900×900 C45 8811 2500 17.84 4 2.20 4.46 11 L2-4 900×900 C45 8854 2500 17.93 4 2.21 4.48 12 L2-4 900×900 C45 8828 2500 17.88 4 2.21 4.47 13 L2-4 900×900 C45 8789 2500 17.80 4 2.20 4.45 14 L2-4 900×900 C45 9157 2500 18.54 4 2.29 4.64 15 L2-4 900×900 C45 8738 2500 17.69 4 2.18 4.42 16 L2-4 900×900 C45 9487 2500 19.21 4 2.37 4.80 17 L2-4 900×900 C45 8687 2500 17.59 4 2.17 4.40 18 L2-4 900×900 C45 9083 2500 18.39 4 2.27 4.60 19 L2-4 900×900 C45 8592 2500 17.40 4 2.15 4.35 20 L2-4 900×900 C45 8931 2500 18.09 4 2.23 4.52 21 L2-4 900×900 C45 8780 2500 17.78 4 2.20 4.44 22 L2-4 900×900 C45 7701 2500 15.59 4 1.93 3.90 23 L2-4 900×900 C45 8643 2500 17.50 4 2.16 4.38 24 L2-4 900×900 C45 5912 2500 11.97 3 1.97 3.99 25 L2-4 900×900 C45 5863 2500 11.87 3 1.95 3.96 26 L2-4 900×900 C45 5863 2500 11.87 3 1.95 3.96 27 L2-4 900×900 C45 5863 2500 11.87 3 1.95 3.96 28 L2-4 900×900 C45 8574 2500 17.36 4 2.14 4.34 29 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 30 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 31 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 32 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 33 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 34 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 35 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 36 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 37 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 38 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 39 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 40 L2-4 900×900 C45 8500 2500 17.21 4 2.13 4.30 41 L2-4 900×900 C45 8764 2500 17.75 4 2.19 4.44 42 L2-4 900×900 C45 6223 2500 12.60 3 2.07 4.20 43 L2-4 900×900 C45 6320 2500 12.80 3 2.11 4.27 44 L2-4 900×900 C45 6424 2500 13.01 3 2.14 4.34 45 L2-4 900×900 C45 6525 2500 13.21 3 2.18 4.40 46 L2-4 900×900 C45 9047 2500 18.32 4 2.26 4.58 47 L2-4 900×900 C45 9492 2500 19.22 4 2.37 4.81 48 L2-4 900×900 C45 9730 2500 19.70 4 2.43 4.93 49 L2-4 900×900 C45 9492 2500 19.22 4 2.37 4.81 50 L2-4 900×900 C45 9559 2500 19.36 4 2.39 4.84 141中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 51 L2-4 900×900 C45 9494 2500 19.23 4 2.37 4.81 52 L2-4 900×900 C45 9389 2500 19.01 4 2.35 4.75 53 L2-4 900×900 C45 9558 2500 19.35 4 2.39 4.84 54 L2-4 900×900 C45 9496 2500 19.23 4 2.37 4.81 55 L2-4 900×900 C45 9729 2500 19.70 4 2.43 4.93 56 L2-4 900×900 C45 9496 2500 19.23 4 2.37 4.81 57 L2-4 900×900 C45 9498 2500 19.23 4 2.37 4.81 58 L2-4 900×900 C45 9728 2500 19.70 4 2.43 4.92 59 L2-4 900×900 C45 9058 2500 18.34 4 2.26 4.59 60 L2-4 900×900 C45 9058 2500 18.34 4 2.26 4.59 61 L2-4 900×900 C45 9099 2500 18.43 4 2.27 4.61 62 L2-4 900×900 C45 9099 2500 18.43 4 2.27 4.61 63 L2-4 900×900 C45 8808 2500 17.84 4 2.20 4.46 64 L2-4 900×900 C45 8807 2500 17.83 4 2.20 4.46 65 L2-4 900×900 C45 8449 2500 17.11 4 2.11 4.28 66 L2-4 900×900 C45 8797 2500 17.81 4 2.20 4.45 67 L2-4 900×900 C45 9711 2500 19.66 4 2.43 4.92 68 L2-4 900×900 C45 9715 2500 19.67 4 2.43 4.92 69 L2-4 900×900 C45 8865 2500 17.95 4 2.22 4.49 70 L2-4 900×900 C45 9574 2500 19.39 4 2.39 4.85 71 L2-4 900×900 C45 9097 2500 18.42 4 2.27 4.61 72 L2-4 900×900 C45 9097 2500 18.42 4 2.27 4.61 73 L2-4 900×900 C45 9050 2500 18.33 4 2.26 4.58 74 L2-4 900×900 C45 9050 2500 18.33 4 2.26 4.58 75 L2-4 900×900 C45 9128 2500 18.48 4 2.28 4.62 76 L2-4 900×900 C45 9135 2500 18.50 4 2.28 4.62 77 L2-4 900×900 C45 8533 2500 17.28 4 2.13 4.32 78 L2-4 900×900 C45 8936 2500 18.10 4 2.23 4.52 79 L1-4 1000×1000 C45 11254 2500 28.14 6 1.88 4.69 80 L1-4 1000×1000 C45 11254 2500 28.14 6 1.88 4.69 81 L1-4 1000×1000 C45 11254 2500 28.14 6 1.88 4.69 82 L1-4 1000×1000 C45 11254 2500 28.14 6 1.88 4.69 83 L1-4 1000×1000 C45 11254 2500 28.14 6 1.88 4.69 84 L1-4 1000×1000 C45 11254 2500 28.14 6 1.88 4.69 85 L1-4 1000×1000 C45 11448 2500 28.62 6 1.91 4.77 86 L1-4 1000×1000 C45 11448 2500 28.62 6 1.91 4.77 87 L1-4 1000×1000 C45 11448 2500 28.62 6 1.91 4.77 88 L1-4 1000×1000 C45 11448 2500 28.62 6 1.91 4.77 89 L1-4 1000×1000 C45 11747 2500 29.37 6 1.96 4.89 90 L1-4 1000×1000 C45 11747 2500 29.37 6 1.96 4.89 91 L1-4 1000×1000 C45 11747 2500 29.37 6 1.96 4.89 92 L1-4 1000×1000 C45 11699 2500 29.25 6 1.95 4.87 93 L1-4 1000×1000 C45 11699 2500 29.25 6 1.95 4.87 94 L1-4 1000×1000 C45 10584 2500 26.46 6 1.76 4.41 95 L1-4 1000×1000 C45 7133 2500 17.83 4 1.78 4.46 96 L1-4 1000×1000 C45 8000 2500 20.00 4 2.00 5.00 97 L1-4 1000×1000 C45 8500 2500 21.25 5 1.70 4.25 98 L1-4 1000×1000 C45 12021 2500 30.05 7 1.72 4.29 99 L1-4 1000×1000 C45 12021 2500 30.05 7 1.72 4.29 100 L1-4 1000×1000 C45 12021 2500 30.05 7 1.72 4.29 101 L1-4 1000×1000 C45 12021 2500 30.05 7 1.72 4.29 102 L1-4 1000×1000 C45 12021 2500 30.05 7 1.72 4.29 103 L1-4 1000×1000 C45 12021 2500 30.05 7 1.72 4.29 104 L1-4 1000×1000 C45 12021 2500 30.05 7 1.72 4.29 105 L1-4 1000×1000 C45 12021 2500 30.05 7 1.72 4.29 142中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 106 L1-4 1000×1000 C45 12021 2500 30.05 7 1.72 4.29 107 L1-4 1000×1000 C45 12021 2500 30.05 7 1.72 4.29 108 L1-4 1000×1000 C45 8505 2500 21.26 5 1.70 4.25 109 L1-4 1000×1000 C45 9123 2500 22.81 5 1.82 4.56 110 L1-4 1000×1000 C45 11249 2500 28.12 6 1.87 4.69 111 L1-4 1000×1000 C45 14653 2500 36.63 8 1.83 4.58 112 L1-4 1000×1000 C45 14653 2500 36.63 8 1.83 4.58 113 L1-4 1000×1000 C45 14653 2500 36.63 8 1.83 4.58 114 L1-4 1000×1000 C45 7684 2500 19.21 4 1.92 4.80 115 L1-4 1000×1000 C45 14543 2500 36.36 8 1.82 4.54 116 L1-4 1000×1000 C45 14540 2500 36.35 8 1.82 4.54 117 L1-4 1000×1000 C45 14540 2500 36.35 8 1.82 4.54 118 L1-4 1000×1000 C45 14425 2500 36.06 8 1.80 4.51 119 L1-4 1000×1000 C45 14425 2500 36.06 8 1.80 4.51 120 L1-4 1000×1000 C45 14307 2500 35.77 8 1.79 4.47 121 L1-4 1000×1000 C45 5975 2500 14.94 3 1.99 4.98 122 L1-4 1000×1000 C45 6969 2500 17.42 4 1.74 4.36 123 L1-4 1000×1000 C45 6308 2500 15.77 4 1.58 3.94 124 L1-4 1000×1000 C45 12000 2500 30.00 6 2.00 5.00 125 L1-4 1000×1000 C45 11943 2500 29.86 6 1.99 4.98 126 L1-4 1000×1000 C45 11267 2500 28.17 6 1.88 4.69 127 L1-4 1000×1000 C45 10661 2500 26.65 6 1.78 4.44 128 L1-4 1000×1000 C45 11397 2500 28.49 6 1.90 4.75 129 L1-4 1000×1000 C45 11662 2500 29.16 6 1.94 4.86 130 L1-4 1000×1000 C45 12222 2500 30.56 7 1.75 4.37 131 L1-4 1000×1000 C45 11777 2500 29.44 6 1.96 4.91 132 L1-4 1000×1000 C45 11685 2500 29.21 6 1.95 4.87 133 L1-4 1000×1000 C45 11631 2500 29.08 6 1.94 4.85 134 L1-4 1000×1000 C45 12810 2500 32.03 7 1.83 4.58 135 L1-4 1000×1000 C45 11636 2500 29.09 6 1.94 4.85 136 L1-4 1000×1000 C45 11636 2500 29.09 6 1.94 4.85 137 L1-4 1000×1000 C45 11979 2500 29.95 6 2.00 4.99 138 YL-4 1600×1000 C45 9000 2500 36.00 8 1.13 4.50 139 YL-4 1600×1000 C45 3162 2500 12.65 3 1.05 4.22 140 YL-4 1600×1000 C45 3236 2500 12.94 3 1.08 4.31 141 YL-4 1600×1000 C45 2303 2500 9.21 2 1.15 4.61 142 YL-4 1600×1000 C45 8700 2500 34.80 7 1.24 4.97 143 YL-4 1600×1000 C45 4325 2500 17.30 4 1.08 4.33 144 YL-4 1600×1000 C45 4988 2500 19.95 4 1.25 4.99 145 YL-4 1600×1000 C45 9500 2500 38.00 8 1.19 4.75 146 YL-4 1600×1000 C45 8000 2500 32.00 7 1.14 4.57 147 YL-4 1600×1000 C45 6845 2500 27.38 6 1.14 4.56 148 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 149 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 150 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 151 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 152 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 153 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 154 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 155 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 156 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 157 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 158 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 159 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 160 YL-4 1600×1000 C45 8500 2500 34.00 7 1.21 4.86 143中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 161 YL-4 1600×1000 C45 9118 2500 36.47 8 1.14 4.56 162 YL-4 1600×1000 C45 9900 2500 39.60 8 1.24 4.95 163 YL-4 1600×1000 C45 9900 2500 39.60 8 1.24 4.95 164 YL-4 1600×1000 C45 9900 2500 39.60 8 1.24 4.95 165 YL-4 1600×1000 C45 9900 2500 39.60 8 1.24 4.95 166 YL-4 1600×1000 C45 9500 2500 38.00 8 1.19 4.75 167 YL-4 1600×1000 C45 9500 2500 38.00 8 1.19 4.75 168 YL-4 1600×1000 C45 9500 2500 38.00 8 1.19 4.75 169 YL-4 1600×1000 C45 9500 2500 38.00 8 1.19 4.75 170 YL-4 1600×1000 C45 9033 2500 36.13 8 1.13 4.52 171 YL-4 1600×1000 C45 9000 2500 36.00 8 1.13 4.50 172 YL-4 1600×1000 C45 9000 2500 36.00 8 1.13 4.50 173 YL-4 1600×1000 C45 10424 2500 41.70 9 1.16 4.63 174 YL-4 1600×1000 C45 10000 2500 40.00 8 1.25 5.00 175 YL-4 1600×1000 C45 10000 2500 40.00 8 1.25 5.00 176 YL-4 1600×1000 C45 6306 2500 25.22 6 1.05 4.20 177 YL-4 1600×1000 C45 6065 2500 24.26 5 1.21 4.85 178 YL-4 1600×1000 C45 5317 2500 21.27 5 1.06 4.25 十、附图 10.1塔吊相关说明书 1）塔吊性能参数 W600-25U塔吊性能参数 144中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 W7020-12E塔吊性能参数 145中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 2）塔吊起重性能 146中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 W600-25U塔吊55m臂长起重性能如下图： W7020-12E塔吊起重性能如下图： 147中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 10.2短梁换撑示意图 148中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方 案 149中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方案 10.3短梁支撑平面图 短梁支撑平面图 150中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方案 10.4施工平面布置图 151中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方案 10.5车辆运输路线示意图 152中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方案 153中国建筑一局（集团）有限公司 金圆大厦（2018G03地块）（施工）内支撑拆除专项施工方案 10.6拆撑构件编号 154
