先跟大家唠明白 Altium Designer 到底是啥。它就是画电路板的软件，大家平时叫它 AD。大白话讲，先画电路原理图，再转成 PCB 板图，给芯片、电阻、电容排位置、连线路，最后导出文件去工厂打板。我第一次打开纯小白，界面密密麻麻，工程、库、层、规则，直接看懵。

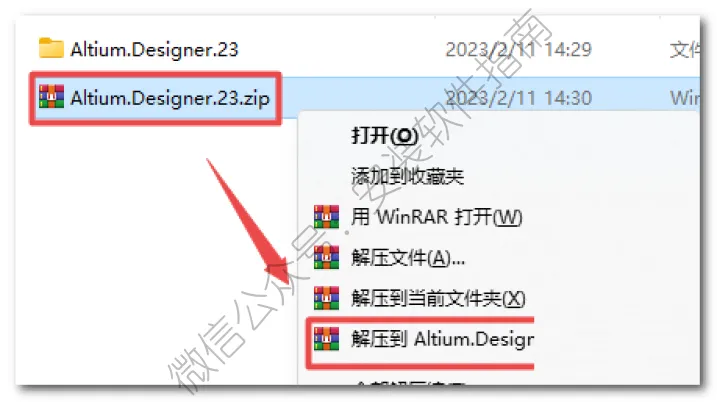

1、将安装包进行解压

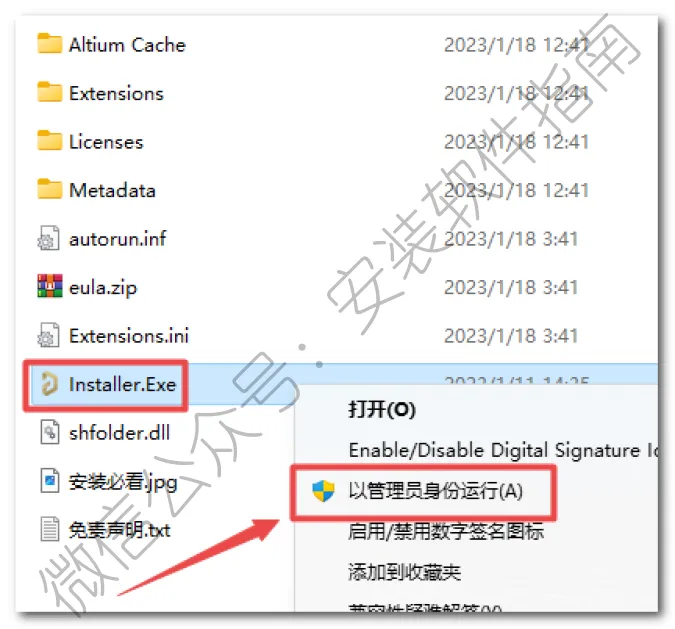

2.以管理员身份运行如下图程序

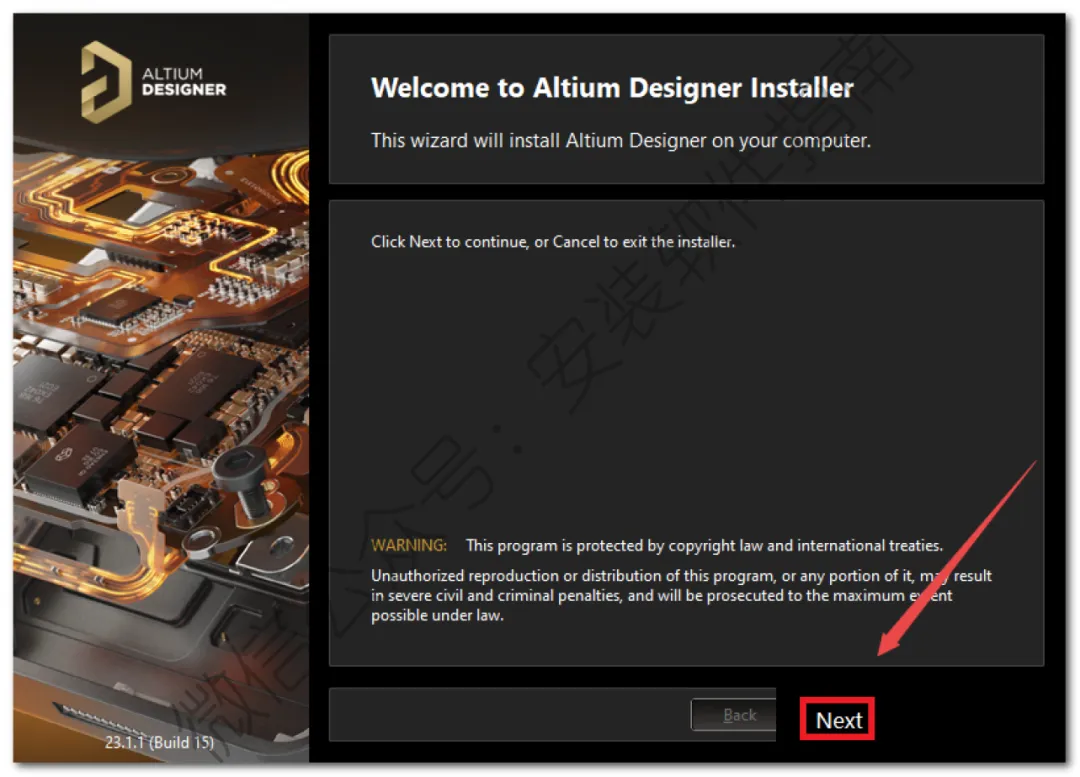

3、点Next

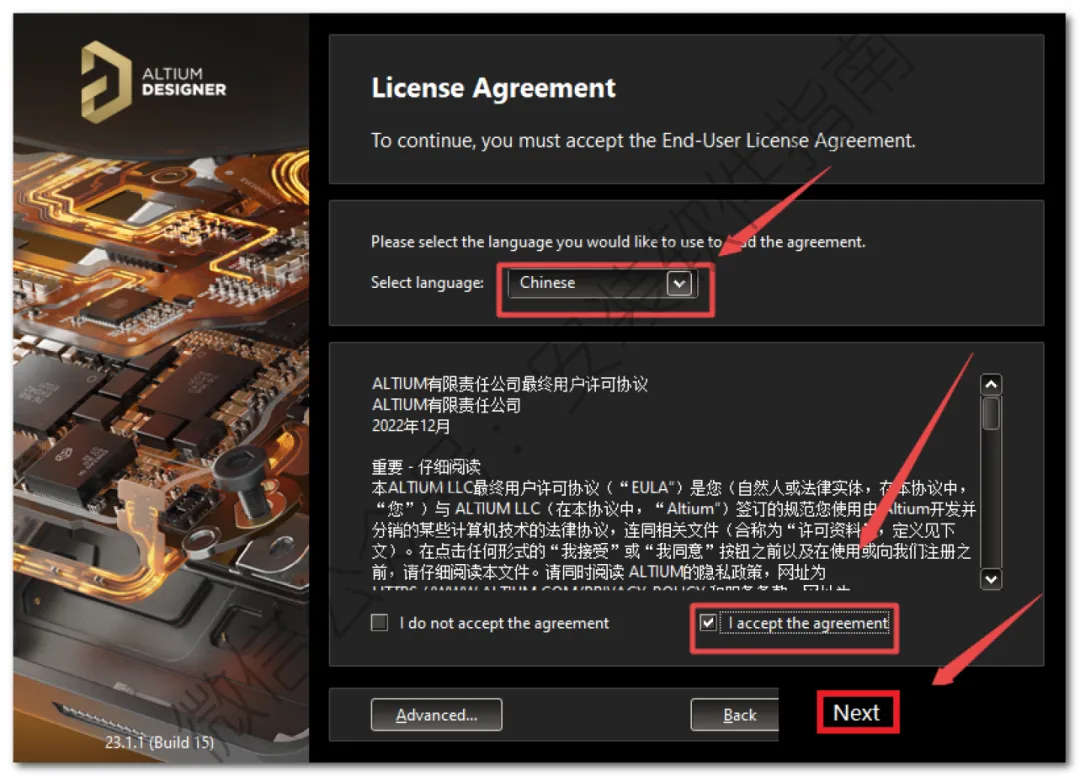

4、Select language选择“chinese”，勾选“I accept the agreement”，点击“Next”

5.点Next

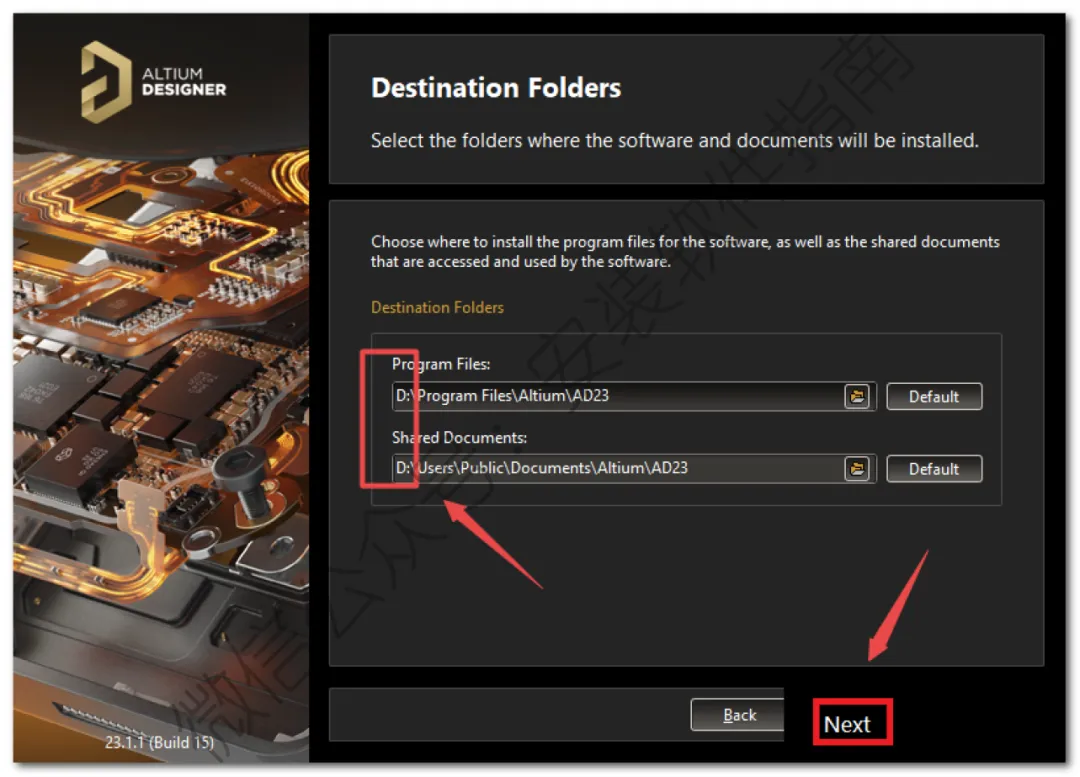

6、选择软件安装路径，建议和教程中的保持一致，本例安装到D盘（将路径地址中的首字符C改为D表示安装到D盘，或者可以在其它磁盘里创建一个新的文件夹，安装路径不要出现中文），点击“Next”

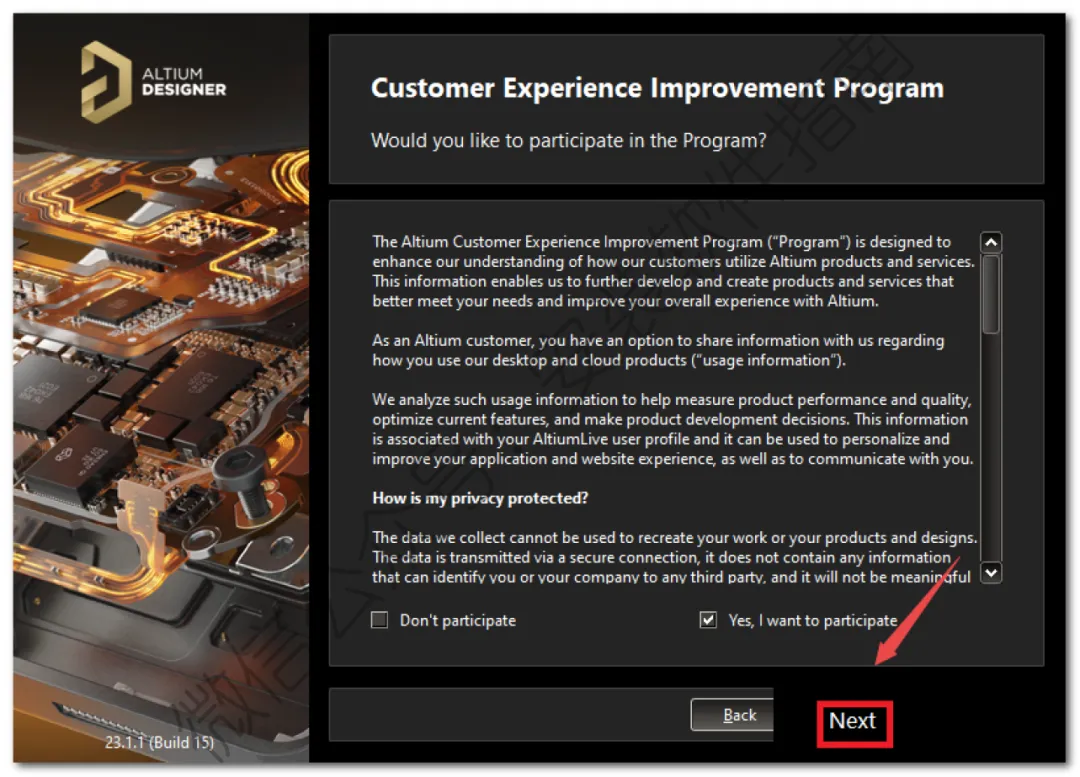

7、点Next

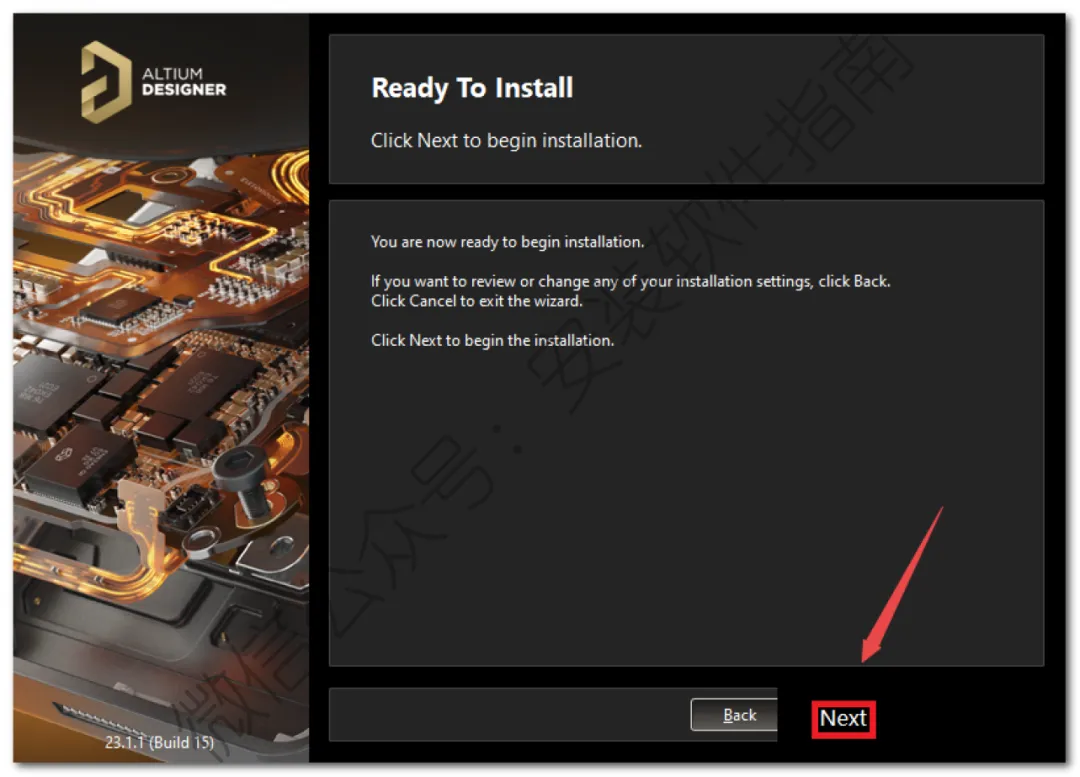

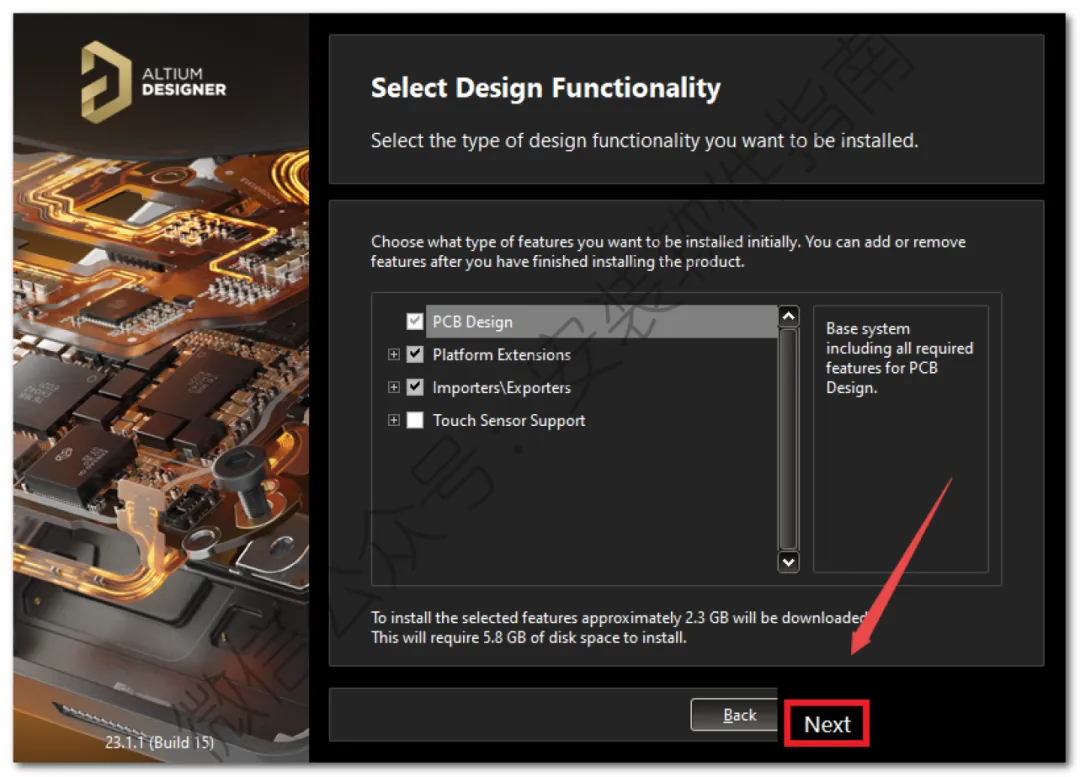

 8、点Next

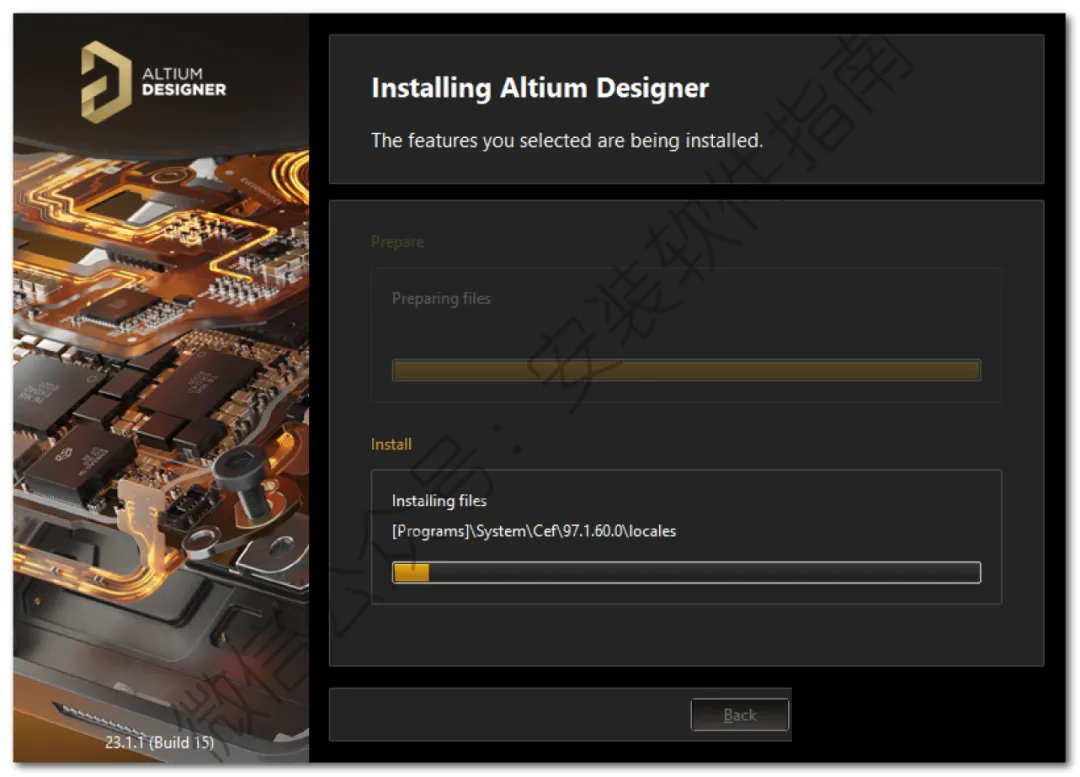

 9、安装中，请等待

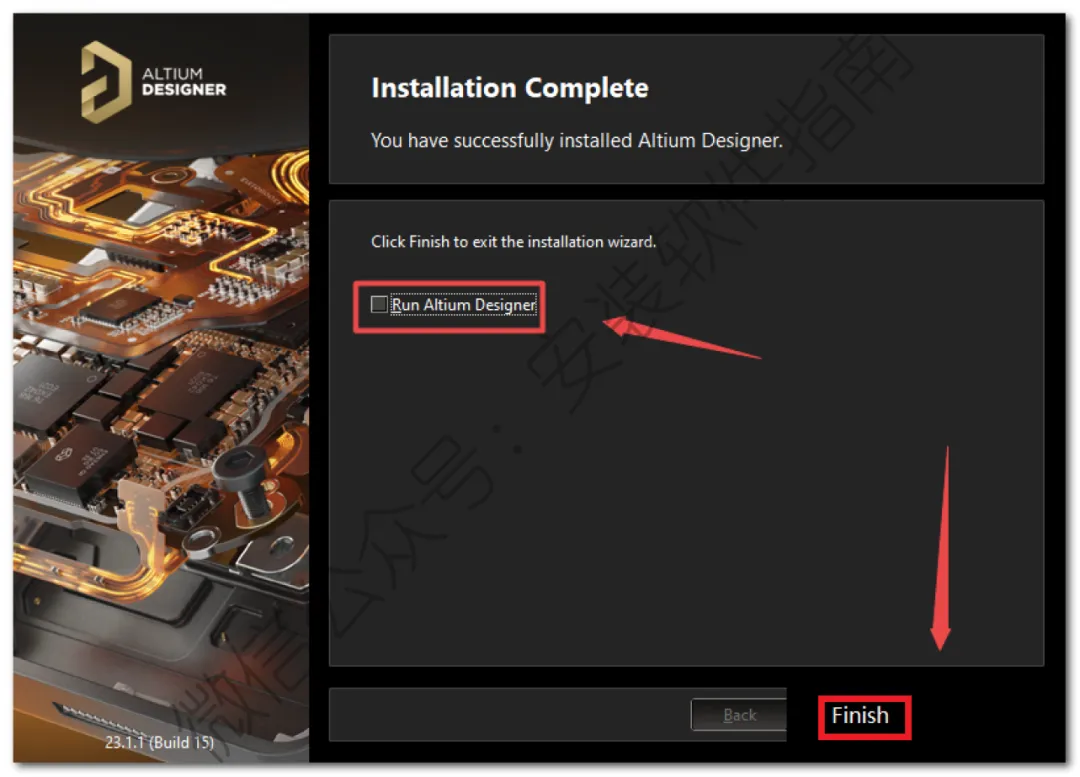

10、取消勾选，然后点Finish

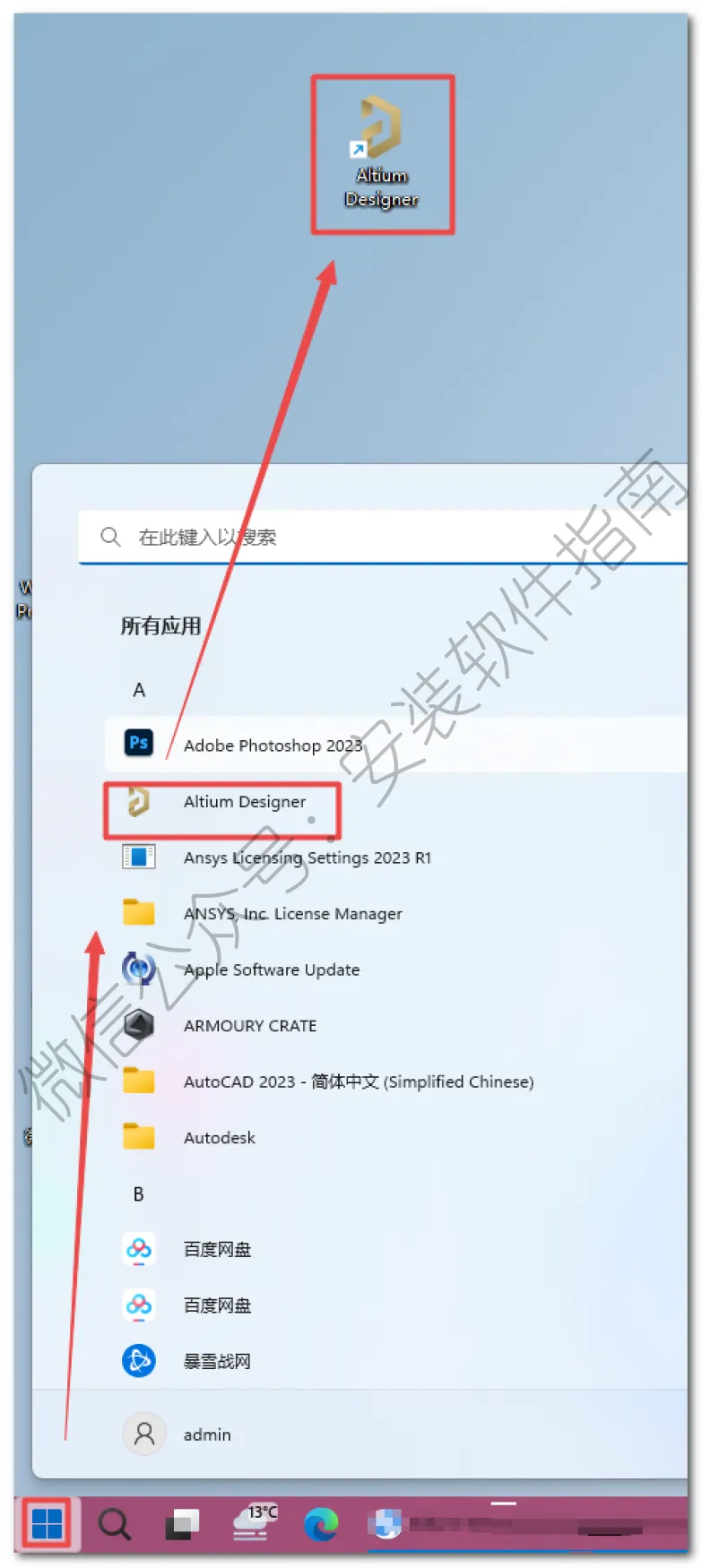

11、在桌面左下角的开始菜单中找到"Altium Designer"软件，鼠标左键拖拽到桌面上即可创建桌面快捷方式

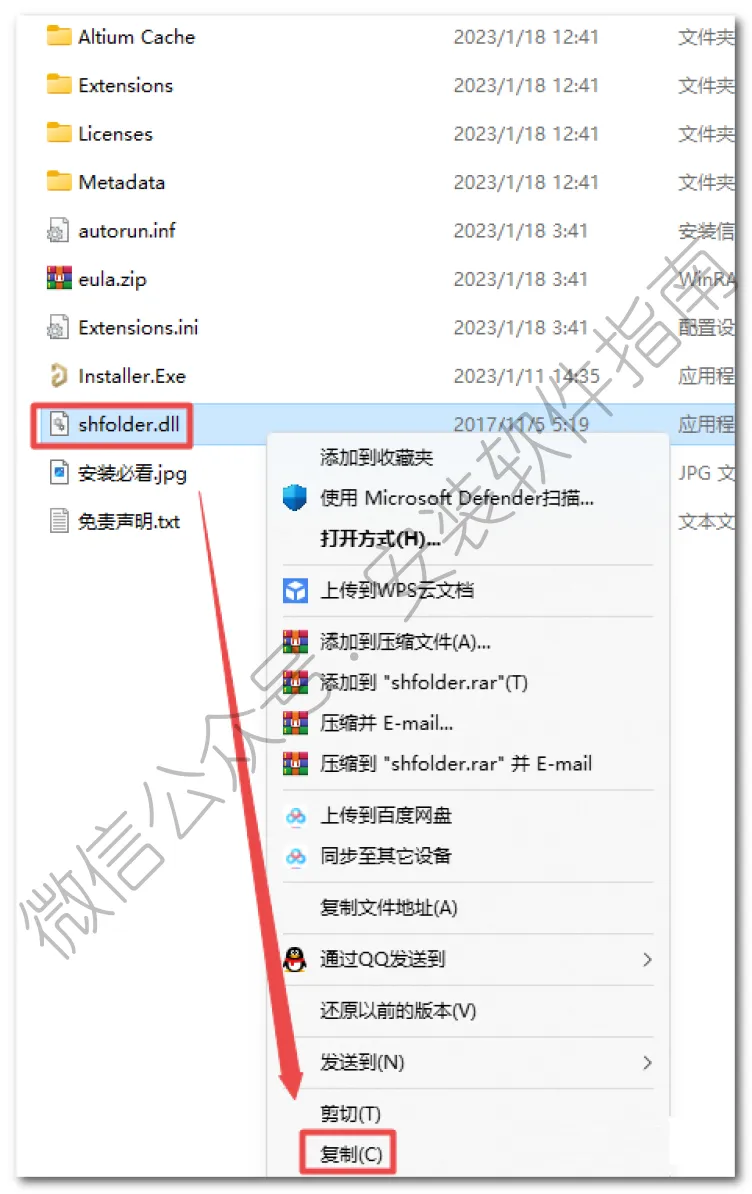

12、返回之前解压出来的安装包，然后复制如下图程序

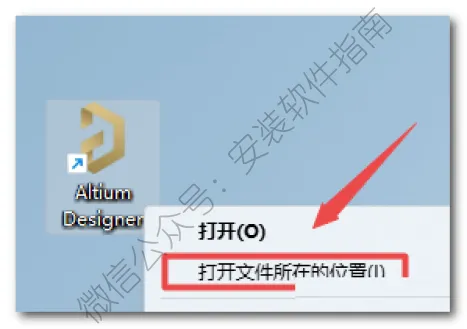

13、在桌面找到此软件，然后打开文件所在位置

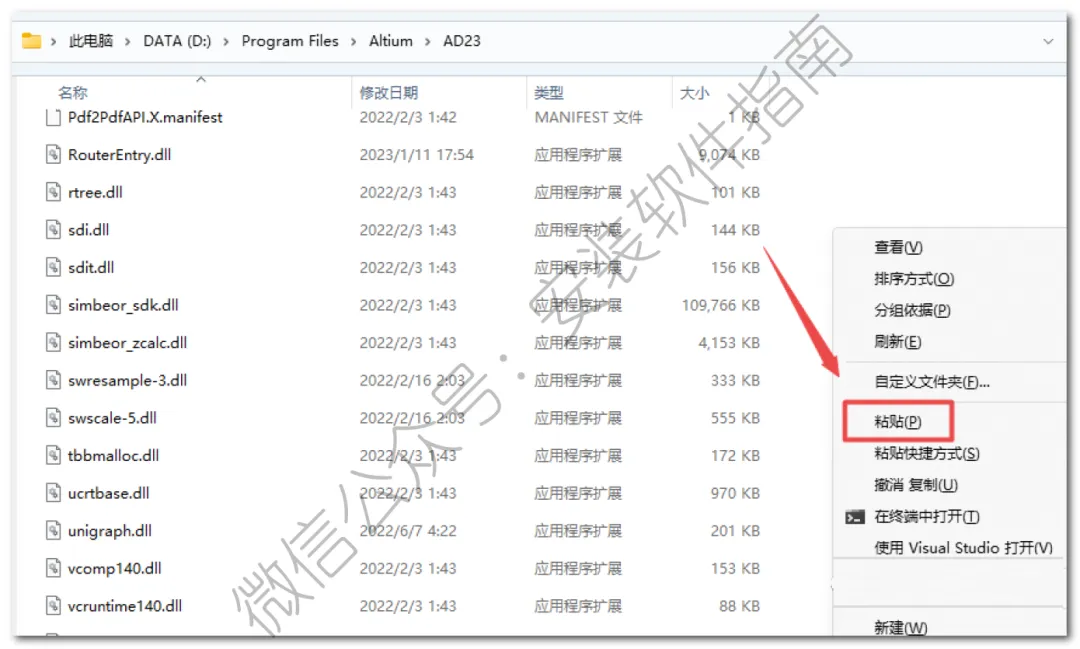

14、将刚刚复制的文件粘贴进去

15、打开软件

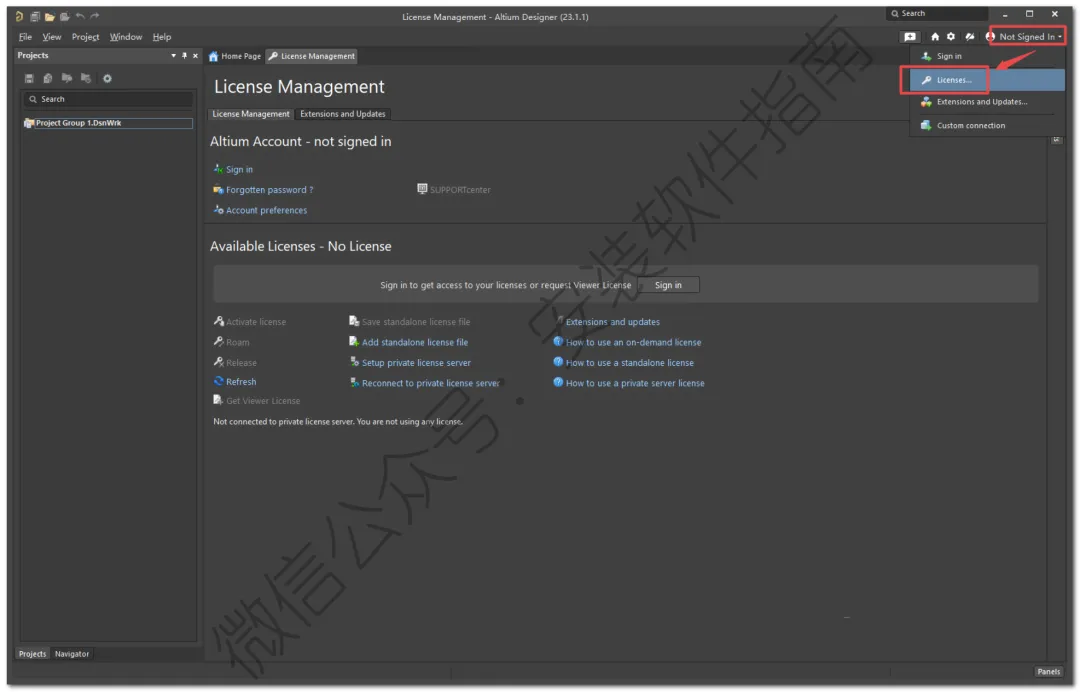

16、点击菜单栏中的“Not Signed In”，选择“Licenses ...”

16、点击“Add standalone license file”

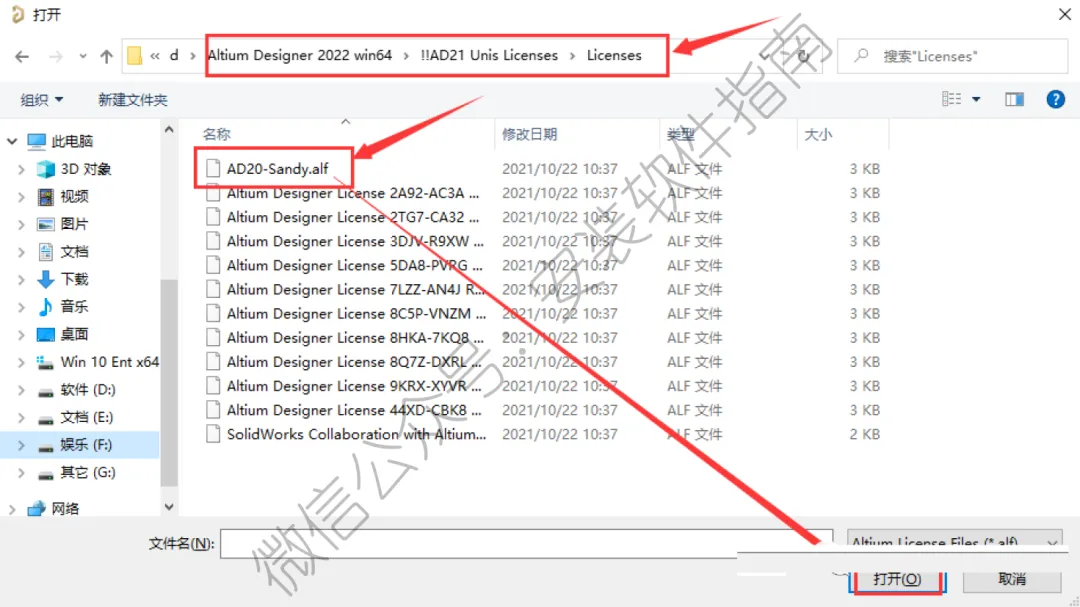

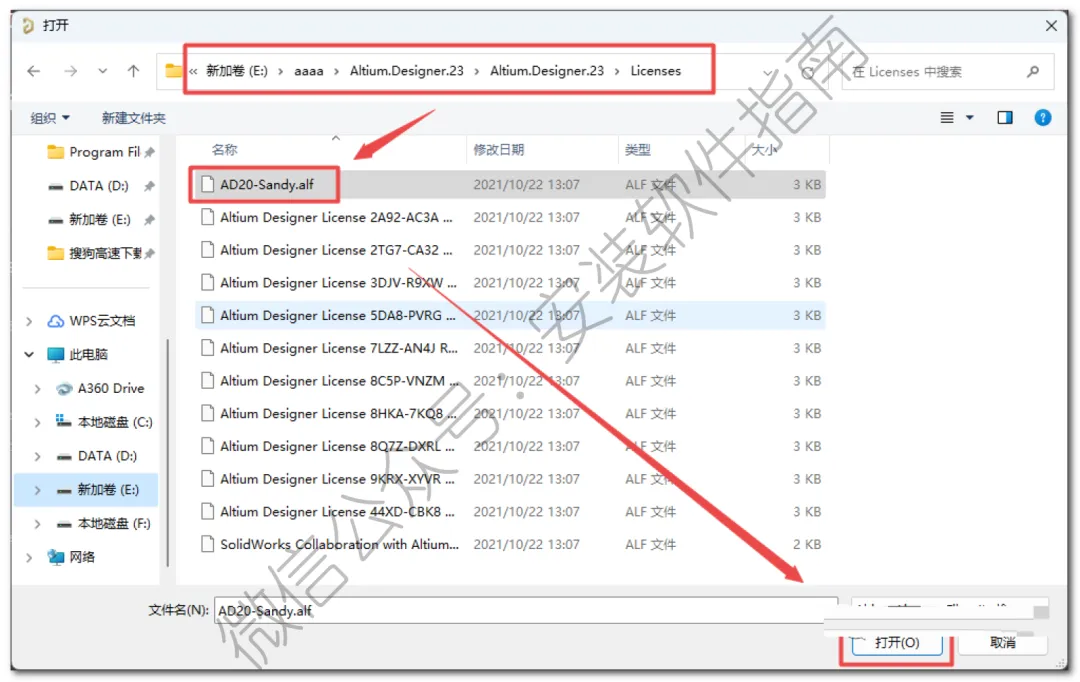

17、找到解压后的“Altium.Designer.23”文件夹路径，打开“licenses”文件夹，选中“AD20-Sandy.alf”文件，点击“打开”

18、在弹出的对话框内，打开到解压出来的软件安包装位置并打开【!!AD21 Unis licenses】，找到【licenses】文件夹并打开，选择其中的任意一个文件，然后点击【打开】。

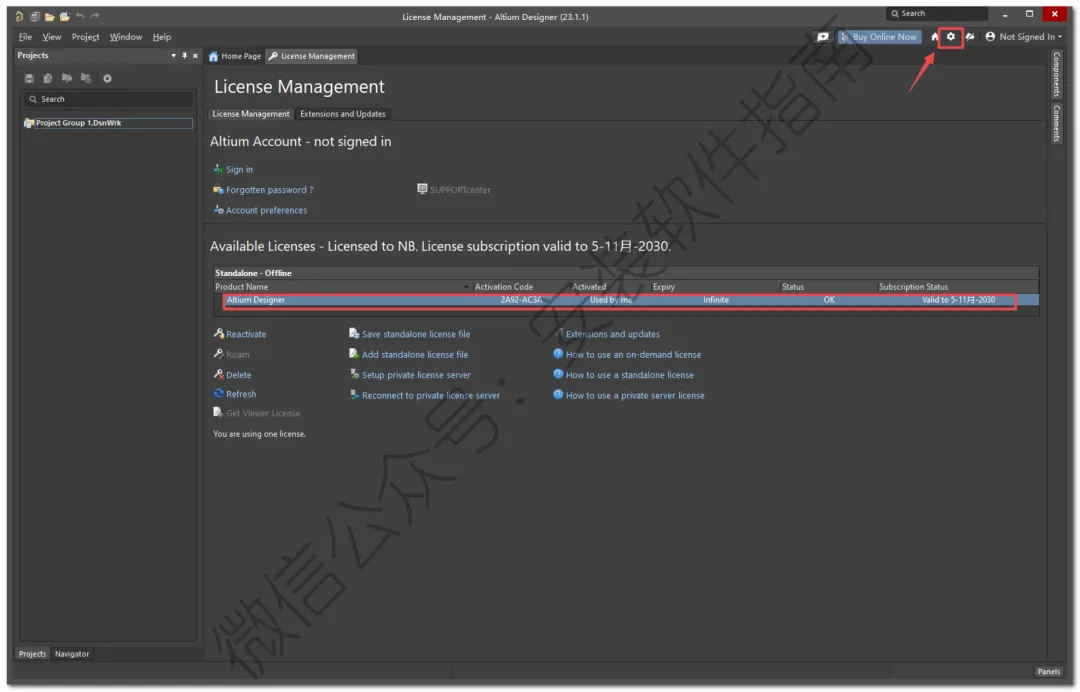

19、如下图所示试用期到2030年说明激活成功，点击右上角的“设置图标”

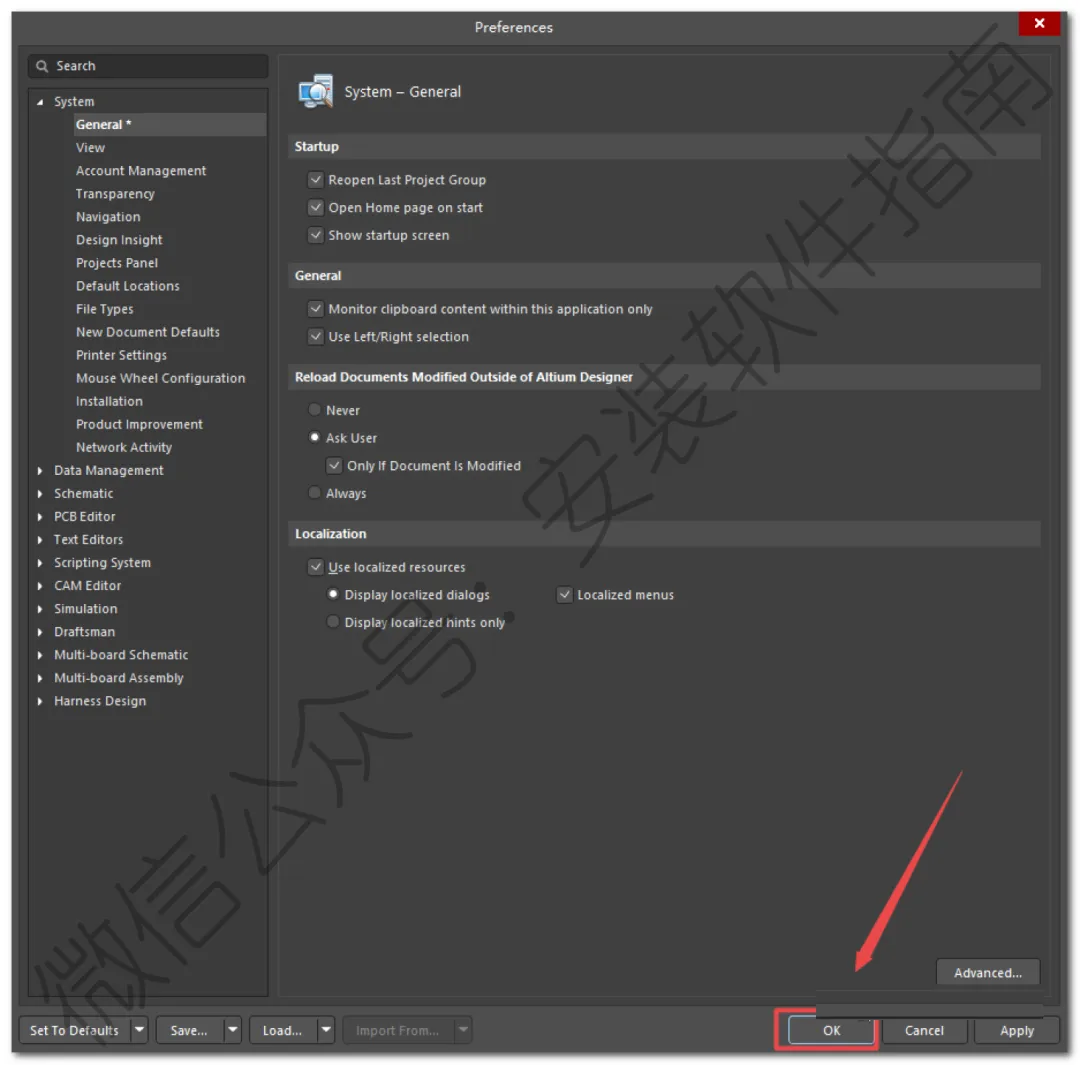

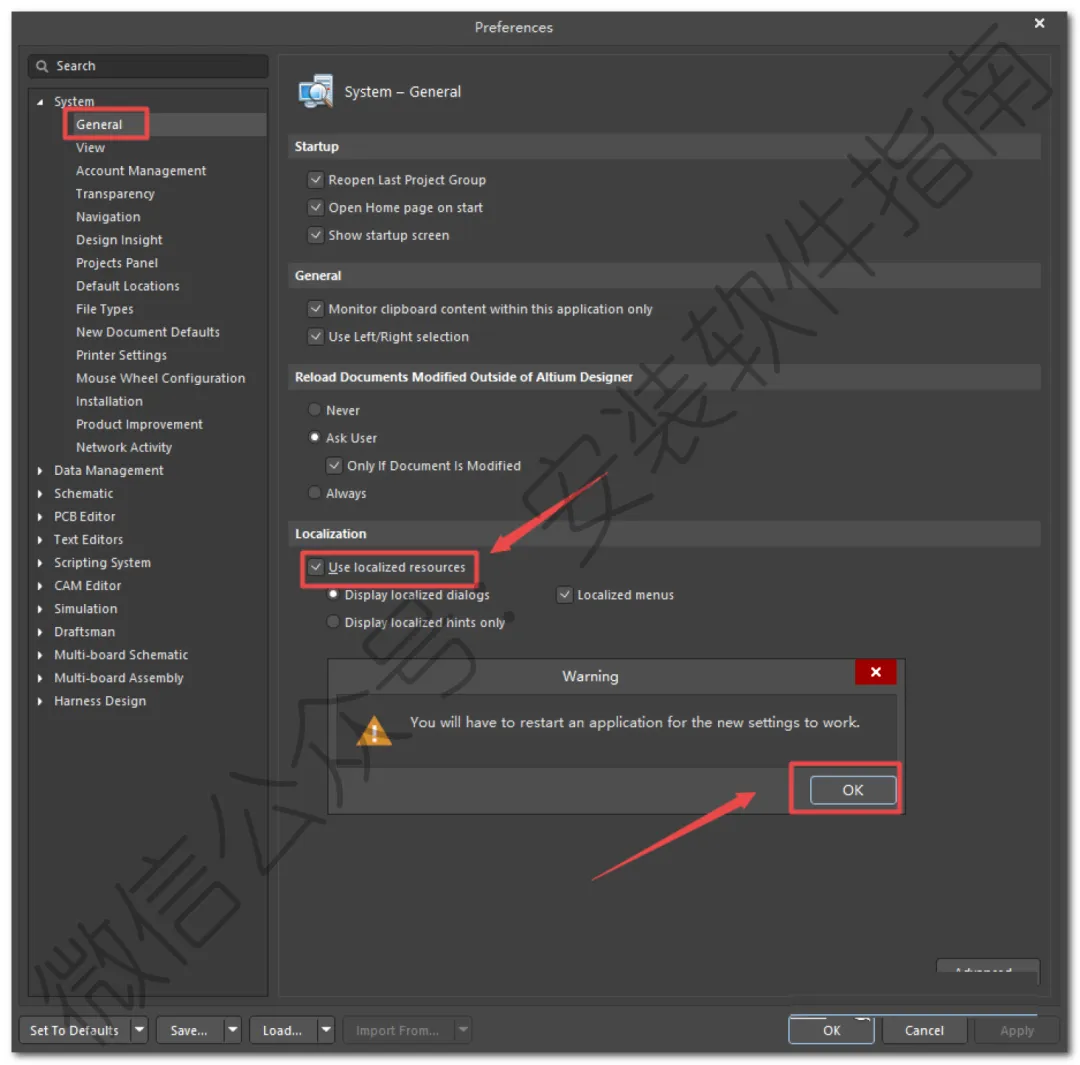

20、勾选“use localized resources”,点击“OK”

21、点OK

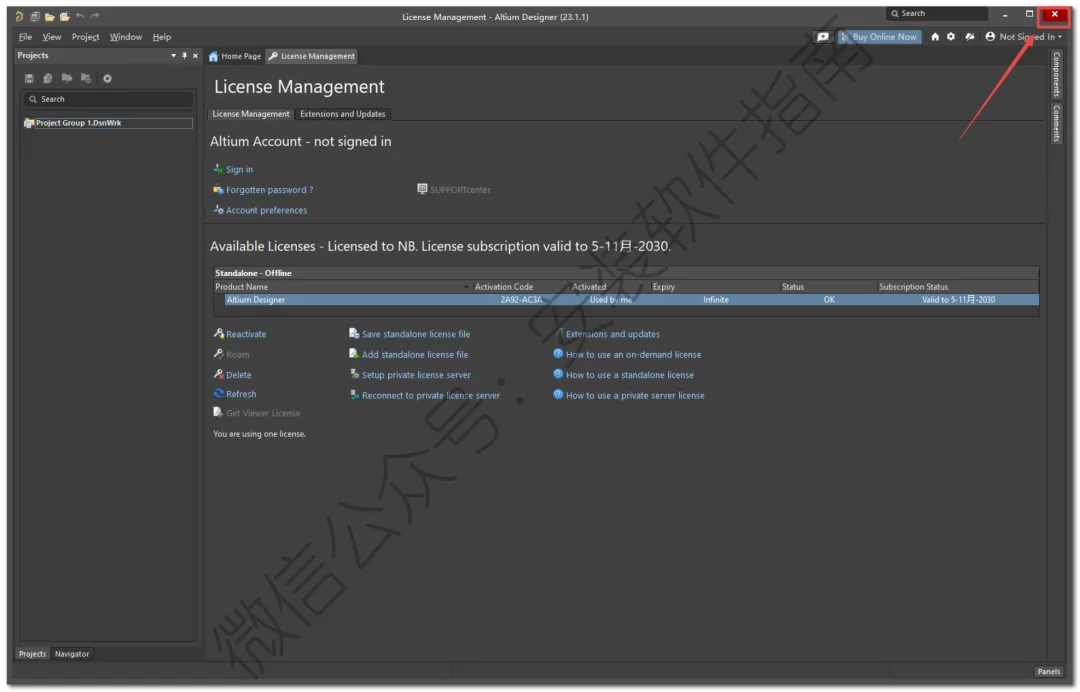

22、点右上角关闭

23、打开软件

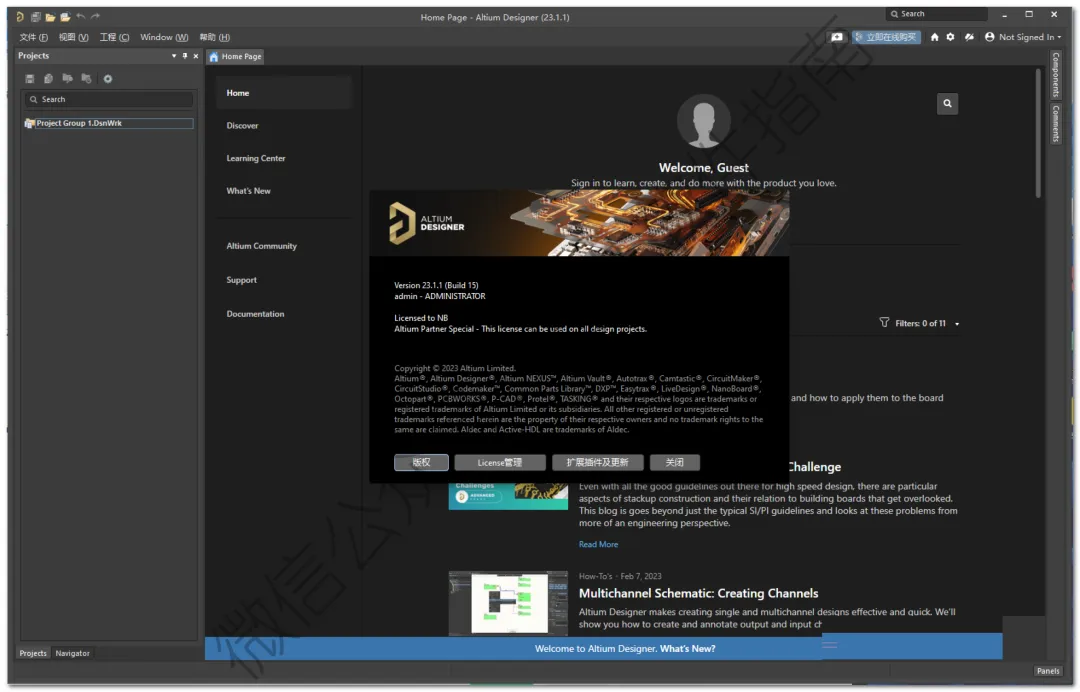

24、OK软件打开界面如下图所示

我跟你们说，我第一次用 AD 真的全程懵圈。大学课设要做最小系统板，老师直接甩这个软件。我连新建工程都不会，原理图放个元件都对不上，更新到 PCB 里元件乱飞，布线更不知道咋下手，编译报错一堆看不懂，急得抓耳挠腮，踩坑踩麻了。

后来用多了才慢慢顺手。说实话，它就是流程固定，按步骤来就行。我大学做课设，画原理图、布局、布线、出光绘，交作业稳稳的。工作之后更离不开，做产品电路板、调试接口、排干扰，全靠它。改一处原理图，PCB 跟着更，不用重复干活，真的省事。

新手最容易踩的坑我基本都踩过。文件路径带中文，软件直接罢工，打不开也导不进。封装和原理图引脚对不上，打板回来没法用。规则没设好，DRC 报错一片，看着都头大。布线不看层，电源地线走得太细，容易发热短路。更坑的是不保存，做到一半闪退，一下午白干。

我自己总结了几个小经验，都是实在能用的。项目路径全英文，别带中文空格。先建库再画图，封装一定要核对。画完原理图先编译，再更新到 PCB。规则提前设好，间距、线宽、过孔一次搞定。布线先布电源地，再布信号，稳很多。经常保存，多存几个版本，闪退不慌。DRC 一定要跑，别带着错误就导出。

其实 AD 最香的地方，就是全流程一体。不用来回切软件，原理图、PCB、3D 预览、输出文件，一个窗口全搞定。对硬件新手特别友好，网上教程也多，跟着练很快能上手。它不是花里胡哨的工具，就是电子人实实在在的干活家伙。

我现在用它，已经没有当初的懵圈感了。新建工程、画原理图、编译、更新 PCB、布局、布线、跑 DRC、出文件，一套流程顺得很。遇到报错也知道大概是封装、规则还是网络的问题，不用再瞎点乱试。

新手别害怕，也别一上来就啃复杂板子。先从简单的流水灯开始，画原理图、布个小 PCB，跑通一遍就有感觉了。遇到问题别死磕，搜一搜、问一问，比自己闷头强。我当初就是这么过来的，从啥也不懂，到现在能用它做出能用的电路板。

总的来说，AD 就是接地气的 PCB 设计工具。能应付学生党课设、毕设，能打工人做项目、做产品。上手有一点点门槛，但逻辑通了就顺了。只要别害怕踩坑，多动手练，很快就能画出靠谱的电路板。我用了这么久，真心觉得，它是学硬件最值得学的软件之一，不花哨、够实用，真的香。
