导语

高分辨透射电子显微镜(HRTEM)图像的分析软件常用的是DigitalMicrograph。

这个软件的使用在网上已经有很多教程了，本期催化羊为大家介绍的是另外一款TEM分析软件——Radius。

Radius操作经验

01 | 导入图像

一般仪器测完后有tif格式图片，直接把tif格式图片拖进Radius软件即可。

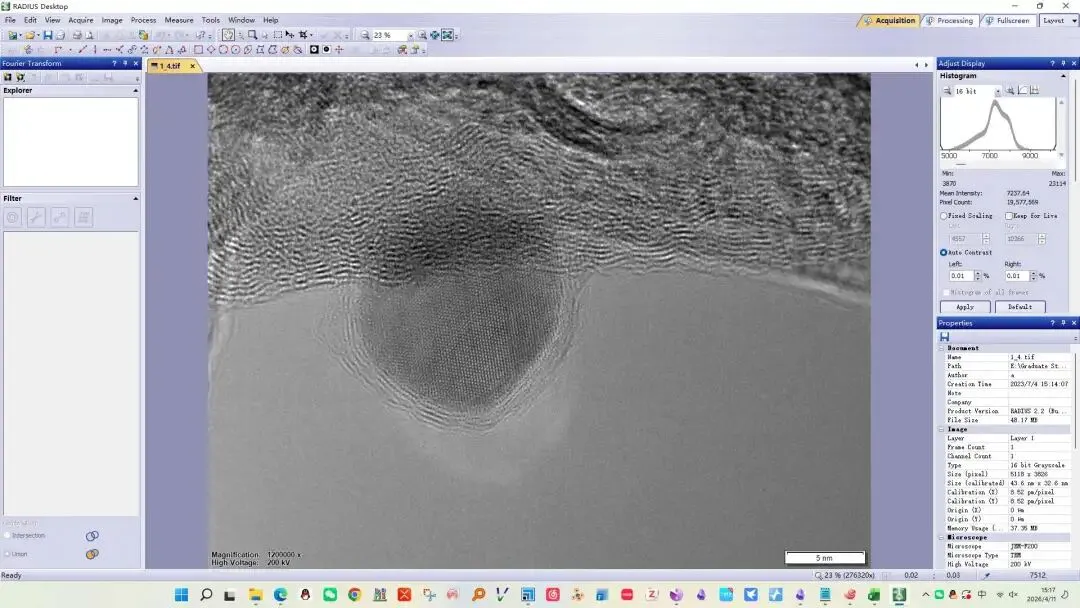

打开文件以后，界面如下图所示：

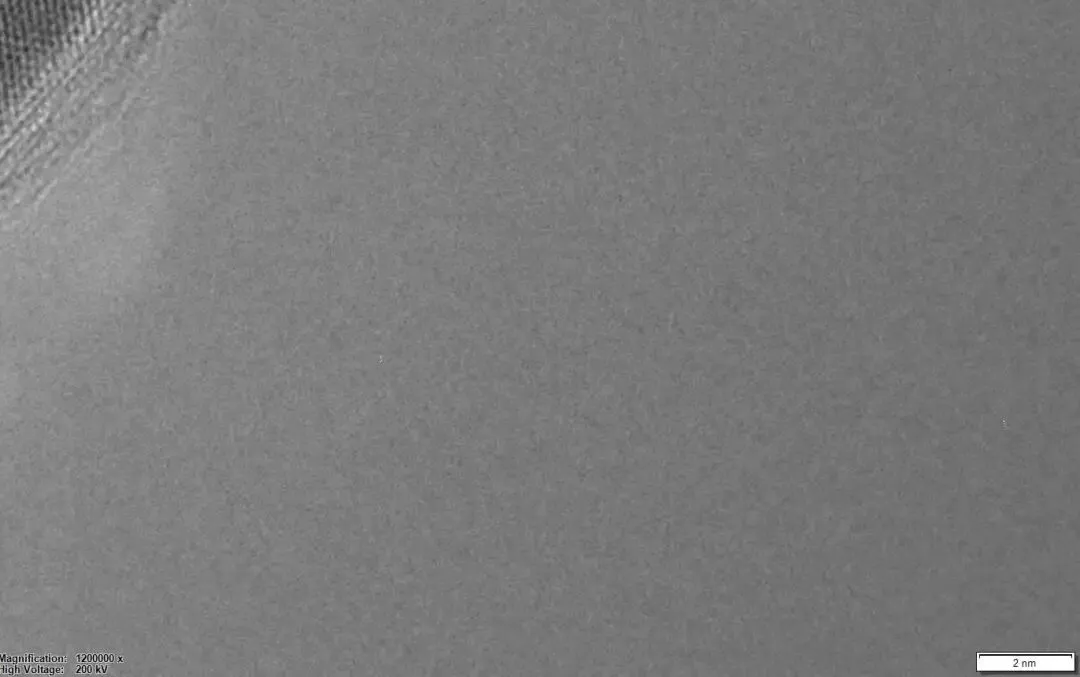

比例尺说明： 如果是Radius软件支持的TEM仪器测得的图像，其比例尺数值会随着图片放大缩小而自动调整，此时不需要手动校正标尺。如下图示意，滚动鼠标后，将图片放大，右下角的比例尺由5nm调整至2nm。

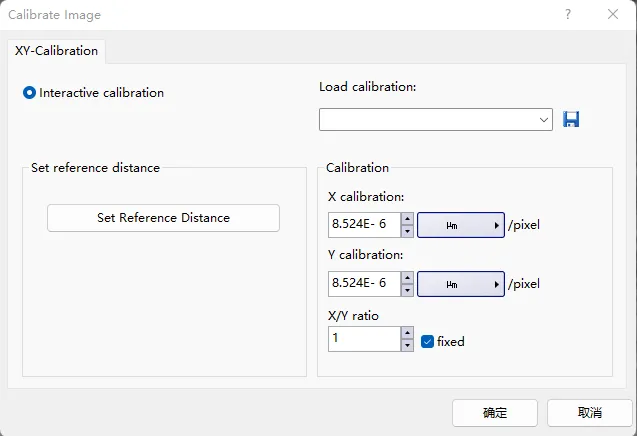

比例尺校正问题： 如果不是支持的仪器测得的图像，需要手动标定一下比例尺：点击image-->calibrate image。然后，在下图所示的窗口中手动划线标定。

02 | 选择分析区域

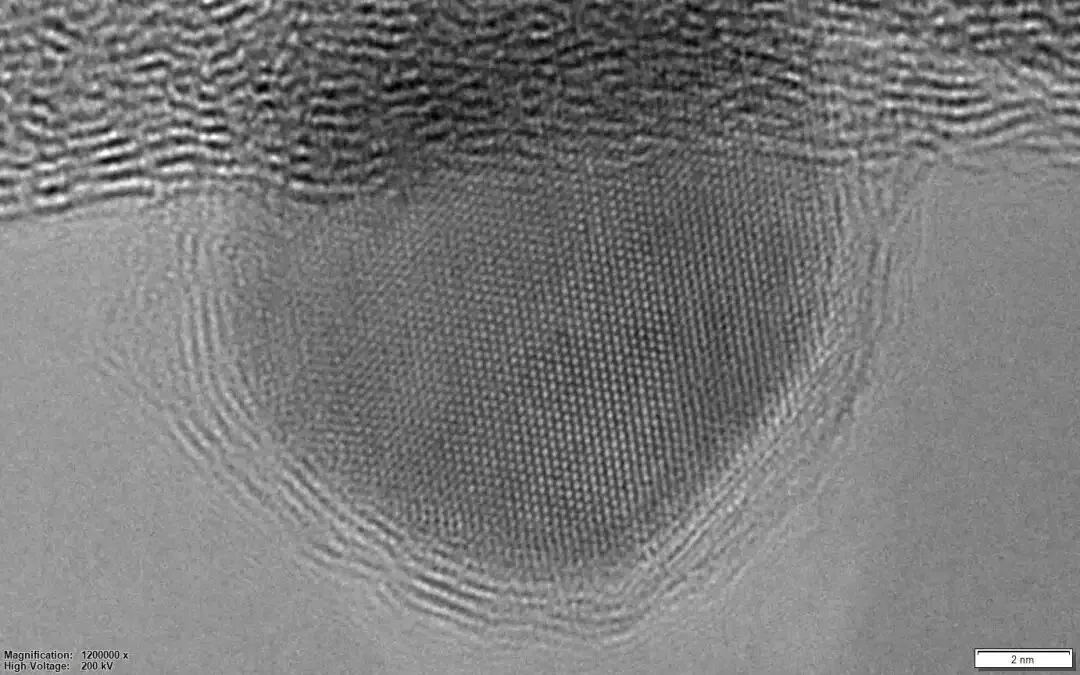

导入图像，并解决好标尺问题以后，就是选择合适的区域开始分析。如下图所示，图中有清晰晶格条纹的颗粒就是催化羊要选择放大的研究区域，

03 | FT图像分析

然后，点击左侧界面的Fourier Transform工具栏中的第二个选项。

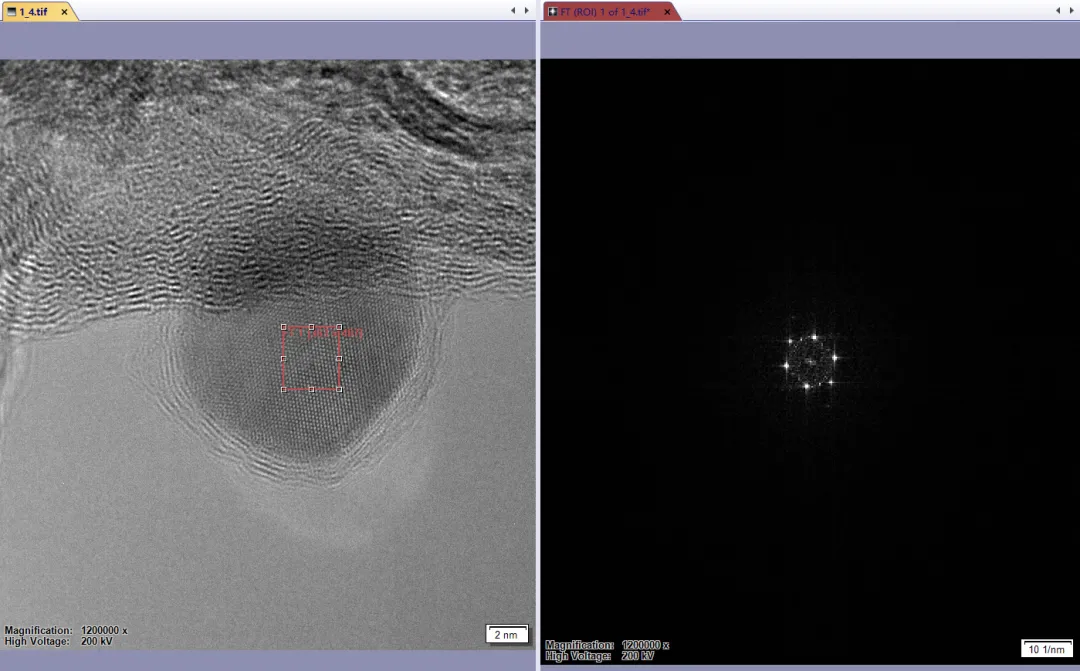

然后，就会出现显示下面两个窗口。左侧的原始图像中会出现一个红色方框，可以按住shift键调整正方形方框大小，以调整分析区域范围；右侧是这个红色方框经过FT变换后的图像(注意标尺单位是倒数)。

测量FT图像中衍射斑点到中心斑点的距离，可以采用上方工具栏中的任意线选项：

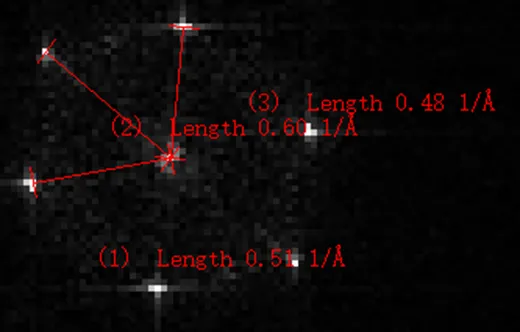

使用这个工具后可以得到下图中的三个距离数值，这些数值的倒数就是每个衍射斑点对应晶面的晶面间距。

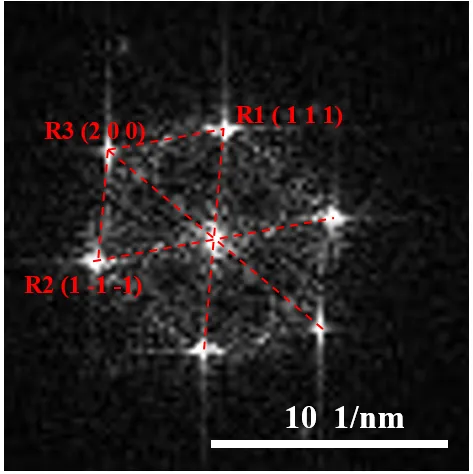

接着，大家可以再根据上图三条线的夹角和之前测量的间距，对衍射斑点进行标定，得出每个斑点的晶面指数。类似催化羊的下图：

TEM衍射斑点的手动标定教程可以参考这篇知乎经验(https://zhuanlan.zhihu.com/p/491179893)。

也可以采用中材新材料的免费标定花样网址(www.simr.ac.cn)进行自动标定。

04 | 晶格条纹分析

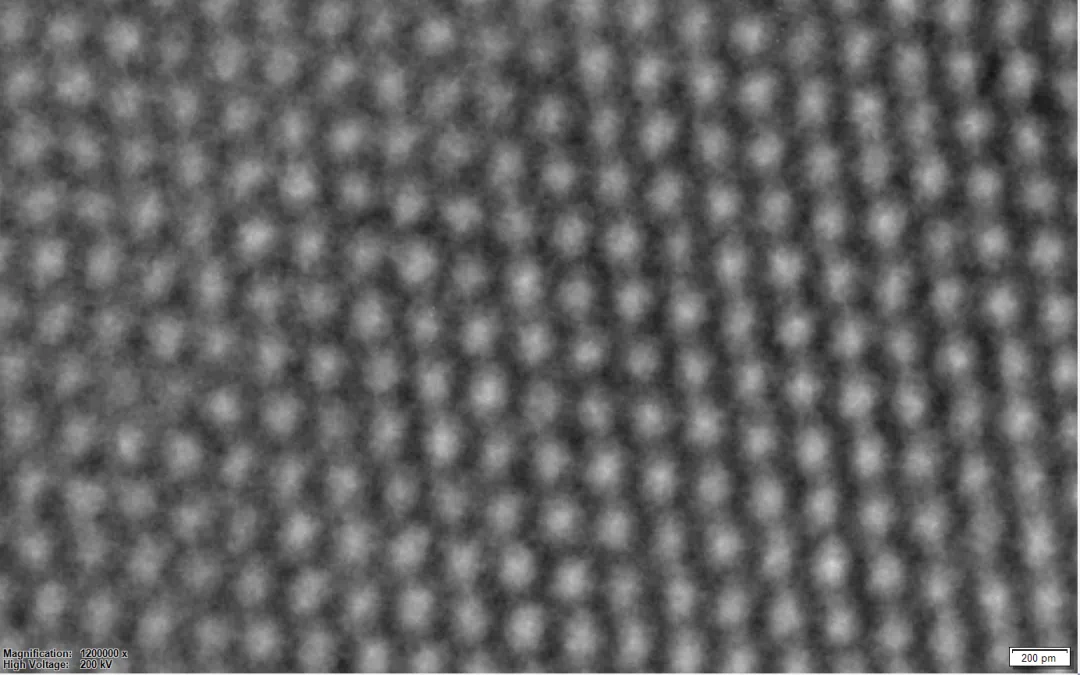

晶格条纹的分析比较简单，直接在原始图像的基础上，滚动鼠标放大图像，放大到合适的大小即可。如下图催化羊放大到了合适的程度，右下角标尺为200pm。

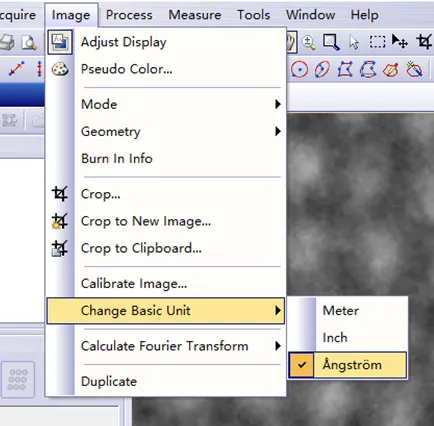

为了方便起见，可在image-->change basic unit里面，将标尺单位选择为埃。

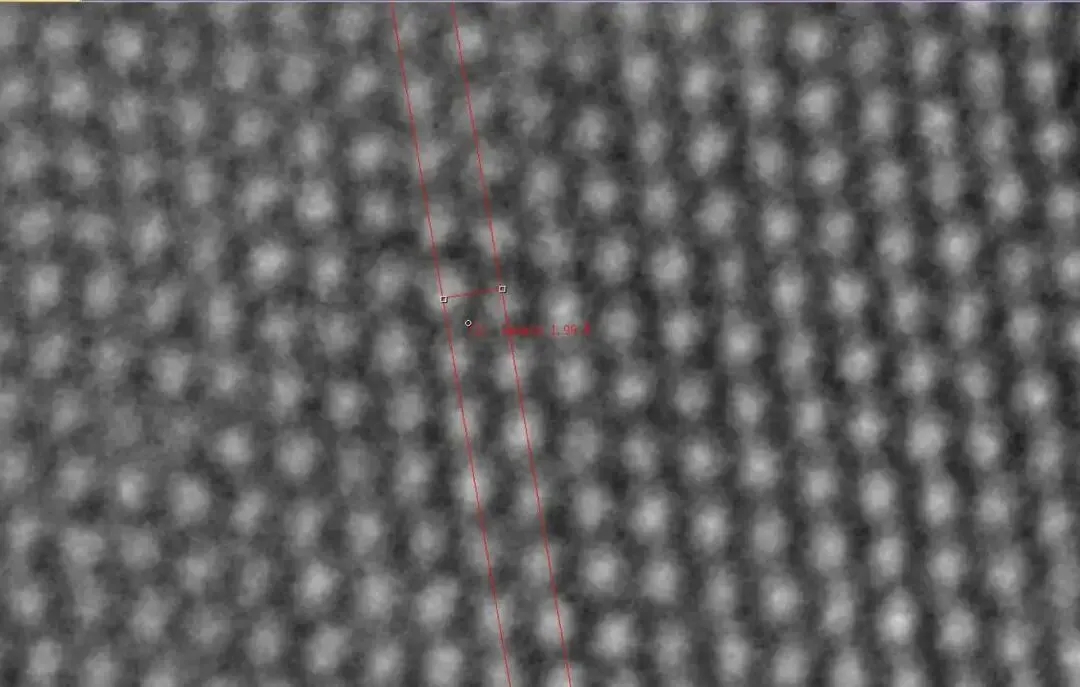

再用之前提到的任意线工具，直接测量即可，如下图所示。为了减少误差，可以多量几个间距再取平均值。

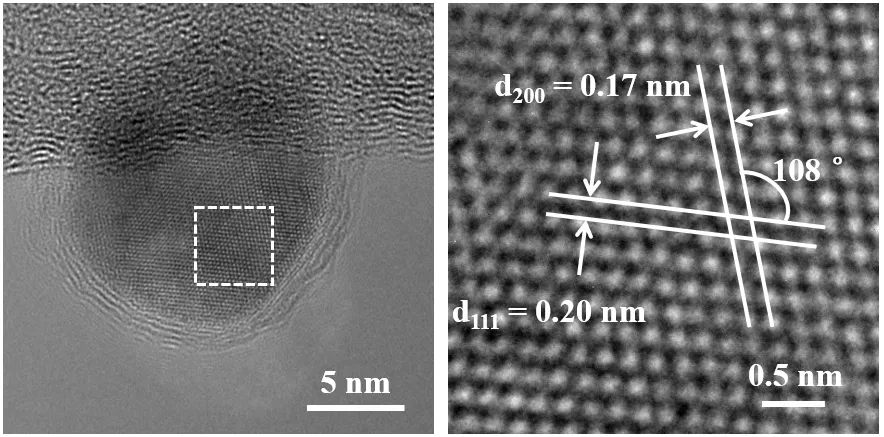

最后，再把测得的晶面间距数值与样品的XRD标准PDF卡片进行比对，匹配对应的晶面。如下图催化羊画的示意图：

结语

以上就是软件Radius对HRTEM图像的常规分析操作。如果有同学不喜欢用DigitalMicrograph的，可以尝试一下Radius这款软件。

❝
