软考2024下半年软件设计师案例分析

【说明】

某公司为一款数码相机开发控制软件，以控制并支持数码相机进行拍摄和播放。相机正面视图包括镜头、手动调焦环、闪光灯、自动对焦传感器、亮度传感器、PC连接器线口、拍摄按钮；相机背面视图有显示屏、对焦开关、模式切换按钮(模式包括拍照、录像和播放)。相机功能包括：

(1)在拍照或录像模式下，在按下拍摄按钮后打开镜头，根据模式进行拍摄照片或录制视频，并显示在显示屏上；在播放模式下，显示照片或播放视频。

(2)可以根据对焦开关设置为手动还是自动进行对焦。在手动对焦模式下，从手动对焦环获取对焦设置，在自动模式下，从自动对焦传感器获取设置。

(3)环境的亮度由亮度传感器测量。该传感器的值决定镜头的光圈并在必要时激活闪光灯。闪光灯有1、2、3三种不同功率的闪光强度。

(4)照片存储为JPG格式，视频存储为AVI格式。

(5)在播放模式下，如果相机连接至电脑后，可将已存储在相机中的照片和视频以媒体流传输至电脑中。

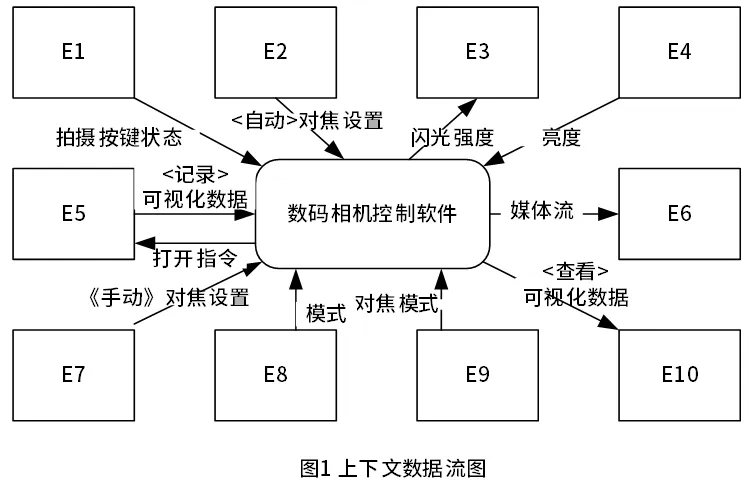

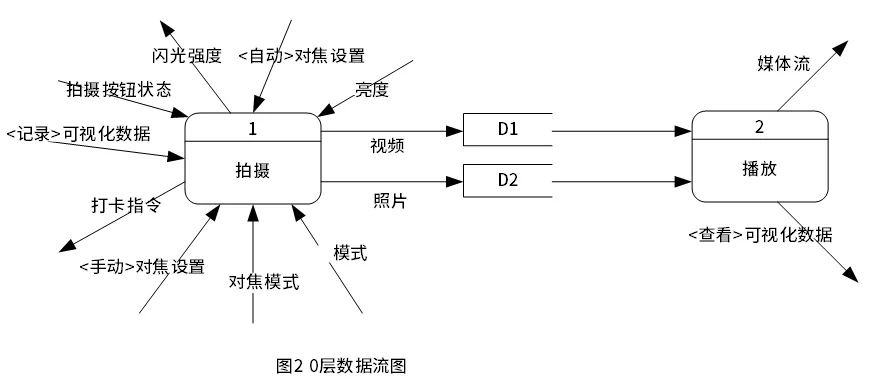

现采用结构化方法对数码相机控制软件进行分析与设计，获得如图1所示的上下文数据流图和图2所示的0层数据流图。

【问题1】(5分)

使用说明中的词语，给出图1中的实体E1~E10的名称。

【问题2】(2分)

使用说明中的词语，给出图2中的数据存储D1~D2的名称。

【问题3】(6分)

根据说明和图中术语，给出图中数据流条目“可视化数据”、“媒体流”、“闪光强度”的组成

【问题4】(2分)

采用结构图对控制软件进行设计，说明结构化设计的步骤。

分析：本题就是个送分题，没有任何难度。

问题1:认真仔细读懂题目给出的材料内容即可。

E1:拍摄按钮

E2:自动对焦传感器

E3:闪光灯

E4:亮度传感器

E5:镜头

E6:电脑

E7:手动对焦环

E8:模式切换按钮

E9:对焦开关

E10:显示屏

问题2:根据图2，D1为视频；D2为照片，也很简单。

(1)视频记录

(2)照片记录

问题3:依然是读懂材料答案即出。

可视化数据即为照片，视频。根据题干给出的信息“照片存储为JPG格式，视频存储为AVI格式”，即可视化数据=[PG图片IAVI视频]

媒体流，题干给出的信息“将已存储在相机中的照片和视频以媒体流传输至电脑”，那媒体流与可视化数据类似，即媒体流=[JPG图片IAVI视频]

闪光强度，题干信息“闪光灯有1、2、3三种不同功率的闪光强度”，即闪光强度=[功率1|功率2|功率3]。

问题4:结构化设计步骤与通用开发阶段对应关系

通用开发阶段	阶段内活动	对应的结构化设计具体步骤
需求分析	产出数据流图（DFD）、数据字典等	步骤1：分析数据流图（DFD） —— 这是结构化设计的输入
概要设计	体系结构设计，划分模块	步骤2~7：确定流类型、变换/事务分析、导出结构图、因子化、复审等
详细设计	模块内部算法、数据结构、接口细节	步骤6（模块接口设计细化） + 编写详细设计说明书（伪代码、流程图等）
系统测试	验证系统是否符合设计	结构化设计本身不包含测试步骤，但设计结果（模块结构图）会影响测试策略（如单元测试的模块划分）
