夜雨聆风在活性污泥法污水处理工艺中，污泥沉降比（SV，典型是SV30，也越来越多延伸到SV5、SV10…SV60）始终是最基础却最关键的运行参数之一。它既是判断污泥絮凝与沉降性能的直观指标，也是发现丝状菌膨胀、污泥老化、进水冲击等问题的早期信号。
传统做法里，SV测试依赖操作人员在曝气池边取样、摇匀、静置 30 min，凭肉眼读量筒刻度，一天也就一两次。对于负荷波动大的厂，这样的监测频次和响应速度越来越难以满足需求。
22年开始，借着“智慧水务”、“数字孪生水厂”、“AI诊断”等浪潮，围绕SV、SVI的在线检测产品突然变多，有的企业把量筒搬进密闭箱体里配相机和AI算法，有的主打“SV在线一体机”，还有的干脆做成“污泥健康分析仪”，SV 只是其中一个维度。各类论文、专利和工程应用报告也层出不穷。
所以，这个赛道已经有多少玩家？新入者到底是在补位还是挤进红海？SV 在线检测的“边际价值”究竟有多大，是刚需还是锦上添花？产品设计上有哪些潜在缺陷和盲区，未来还有哪些真正有价值的迭代方向？
为了便于后文讨论，先把几个经常混用的概念重新排一排：
SVt（Sludge Volume at t min）污泥沉降比：在 1000 mL 量筒中，将曝气池混合液静置 t 分钟后，沉降污泥体积占总体积的百分比。常用时间点：SV5、SV10、SV30等。SV30：传统运行人员最熟悉的指标，30 min 后的污泥体积比例。SV30过低：污泥浓度不足或污泥过“老”；SV30过高：可能有丝状菌膨胀、絮体分散等问题。
SVI（Sludge Volume Index 污泥体积指数）：SVI= MLSS (g/L) ÷ SV30 (mL/L) ，反映单位质量污泥的体积，和沉降性能、絮凝结构密切相关。
SV5：近年被反复强调的“快速指标”。5 min 内的自由沉降阶段，对絮凝性和早期风险（中毒、负荷冲击、丝状菌初期膨胀）更敏感。

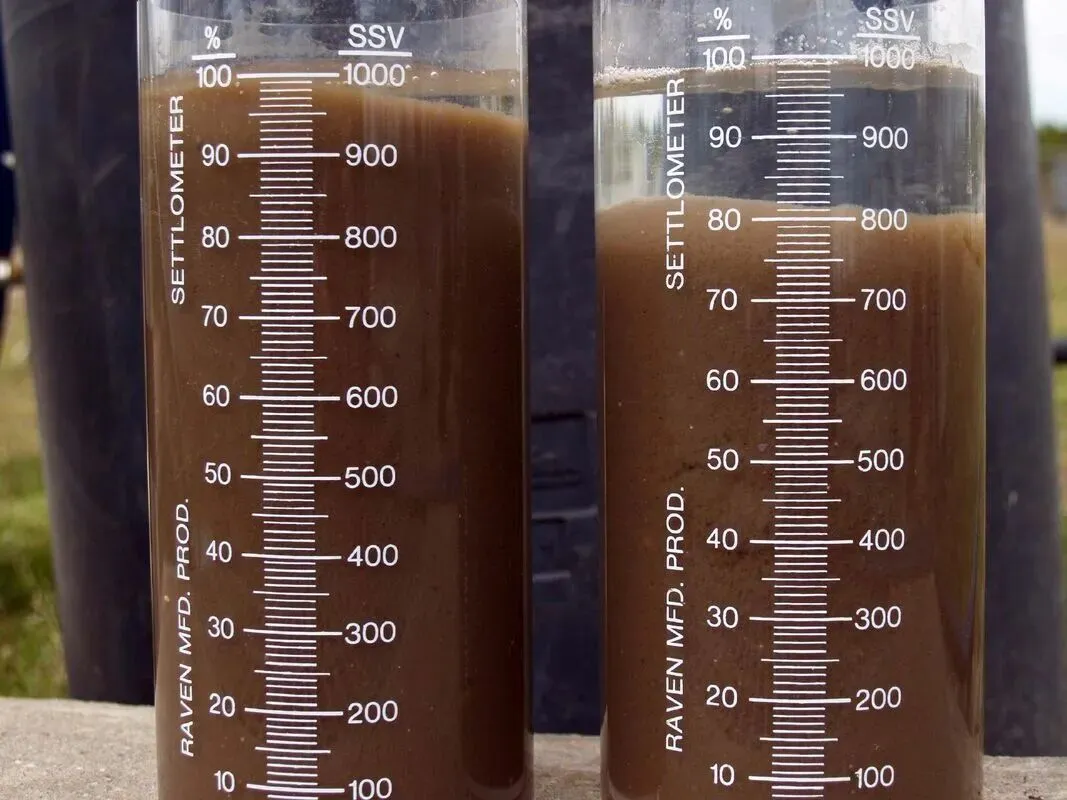

典型的SV人工测试流程：在曝气池或二沉池上方取混合液样品；摇匀后倒入 1000 mL 量筒；静置30 min，人工读数记录；如有需要，再做SVI计算及镜检。看似简单，在实际厂站运行中，也存在一些问题：
频次有限：多数厂每天1次，忙时甚至“几天一次”。丝状菌可以在短时间内大量繁殖，完全可能“一夜之间”让二沉池失稳，而检测往往滞后。
只看期末成绩：人工通常只记录最终SV30，一般不会精细到5 min、10 min 的变化，更谈不上形成沉降曲线。早期风险信号难以被捕捉。
可追溯性差：刻度读数易受光线、视角、操作习惯影响，不同人员结果差别大；纸质记录零散，难以回溯趋势。
劳动强度问题：取样多在池边或操作平台进行，高温、雨雪、异味、跌落风险始终存在。
如果厂站非常稳定、人员充足，这些问题仍可通过管理弥补。但在人员紧张、负荷波动大、远程集中运维日益普遍的背景下，上述问题就突出起来。
目前大多数SV在线检测设备，本质上仍是把传统量筒实验封装成一套“自动进样 + 沉降 + 自动读数 + 自动清洗”的机电-光学系统，再配以摄像头、光源、光栅、激光、电容、超声等传感器；多步投影、边缘检测、深度学习等图像/信号处理算法；工控机或边缘AI盒子，完成SV曲线计算、SVI 计算、趋势分析与告警；与厂内SCADA或云平台的打通数据接口。
理解在线SV设备的价值可以从三个层面看：检测本身更频繁、更客观、更安全；提供从SV5到SV30的完整沉降曲线，而不仅仅是一两个点值；为后续的自动诊断与工艺调控提供连续近似实时的基础数据源。后两者，是在线化相对人工检测拉开差距的地方。

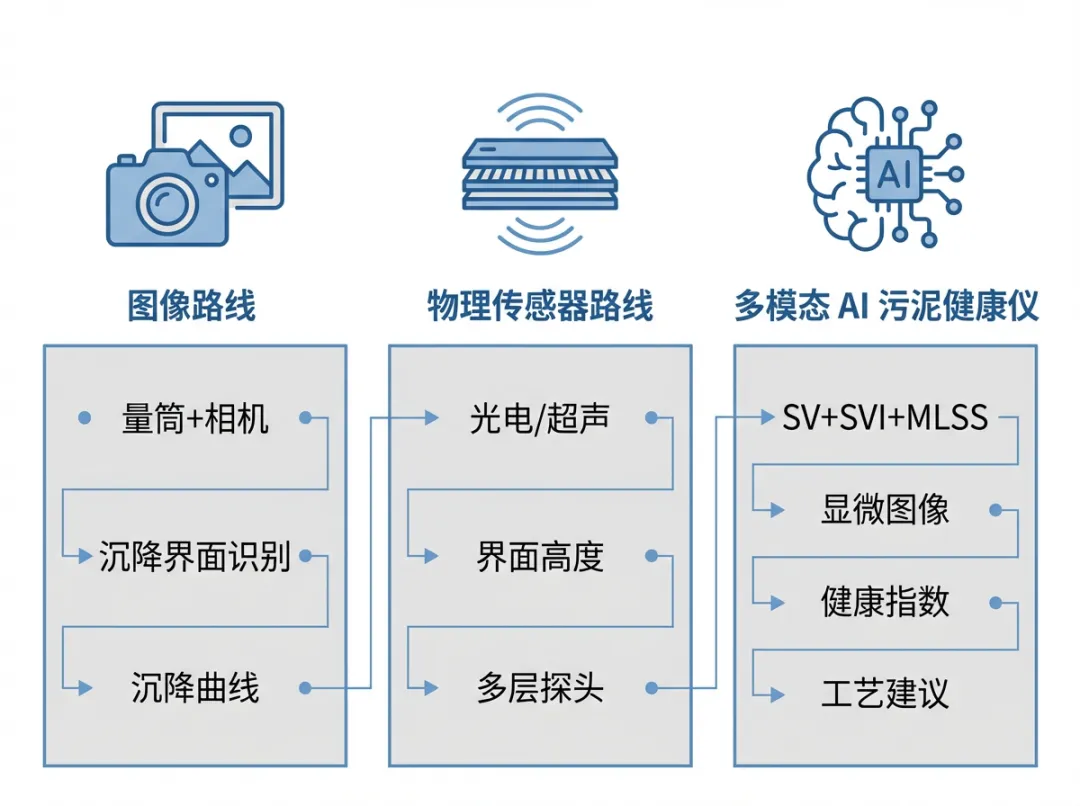

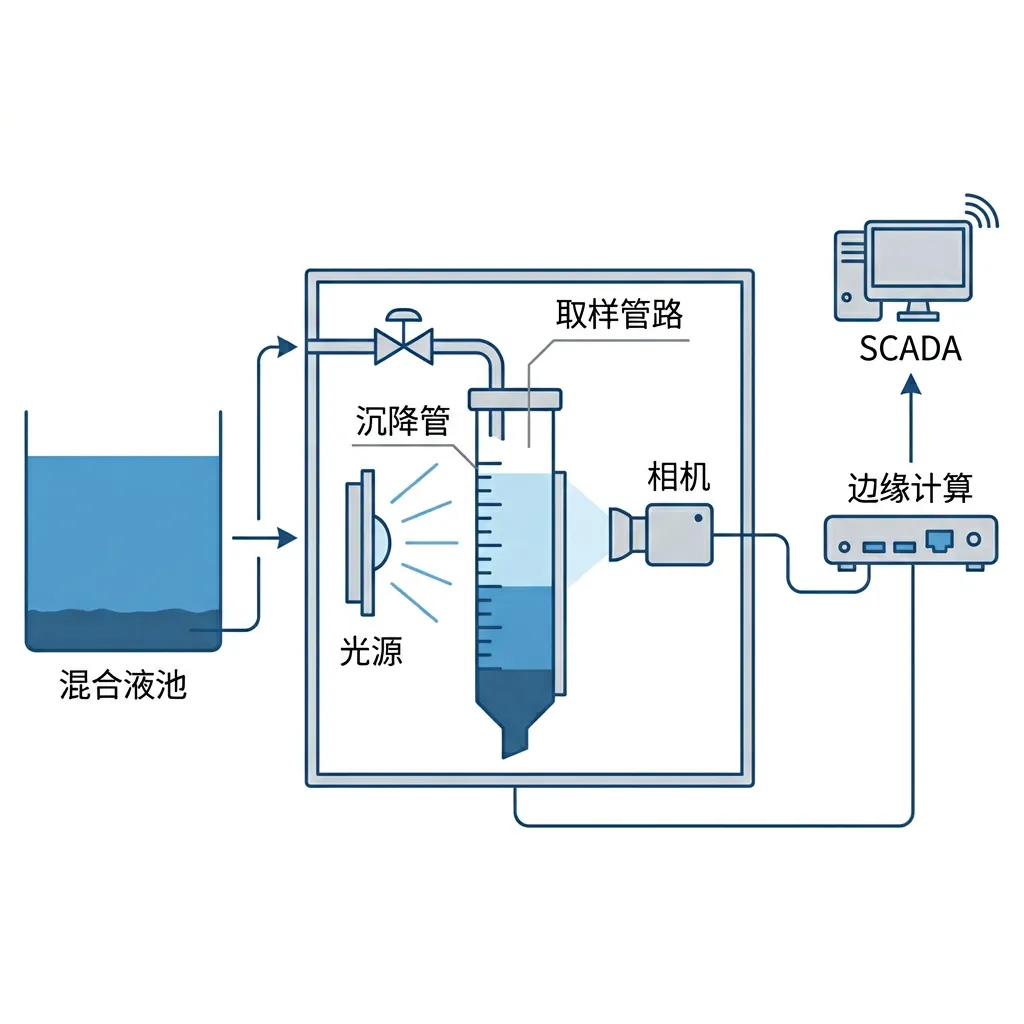

这是最直观、最容易理解、目前最多的一类，其基本结构是透明量筒或沉降管 + 恒定光源或背光板 + 工业相机/高清摄像头 + 控制进样、排放、清洗的泵和阀 + 图像处理算法。
在算法层面，演进路线大致沿革有：
简单阈值+像素累加：通过标定量筒刻度与像素坐标关系，对图像自上而下求和，寻找泥水界面亮度突变位置。
多步投影+霍夫变换：对多支量筒的图像做垂直/水平投影分割出 ROI，再用霍夫直线检测校正倾斜，提升精度并支持多筒同时检测。
基于CNN、Transformer的深度学习模型：利用ResNet、AlexNet等网络从沉降动态图像序列中提特征，甚至通过短时序列预测30 min 后沉降曲线，实现只看前几分钟就预估 SV30。
YOLO+K-means的多模态识别：一边识别上清液清澈度、絮体紧密度、污泥上浮等状态，一边计算沉降比和颜色特征，用于异常识别和健康评分。
这一路线的优势是：直观、易于解释，与人工量筒试验高度一致，便于对标和校准。
另一大类产品并不看图像，而是通过各种物理量测量泥水界面或污泥高度：
红外光栅、激光发射/接收：通过上下移动传感器或设置多层光栅，检测光强突变位置推算泥水界面高度。
光纤、光电、超声或电容水位开关阵列：在沉降管外侧布置多层传感器，通过第一次“变暗”“阻断”或电容变化推算泥面高度。
超声/电导“多点测量+拟合”：测得不同高度的悬浮固体浓度或声学特征，拟合出界面位置。
这类方法的好处是：不依赖统一光照和镜头标定，对图像质量不敏感，硬件结构有时更紧凑。但输出的信息通常是一个高度曲线，在可视化和解释性上不如图像直观，也不容易进行颜色、絮体大小、上浮泡沫等多维度诊断。
不论采用图像还是物理传感器，在线 SV 设备都必须解决三个工程问题：
如何把代表性的混合液送入检测单元？
如何在检测完成后把混合液排走并清洗量筒/管壁？
如何保证这些流程不会破坏污泥形态、也不会因残留而逐步失真？
就此，市场（和文章、申请专利）里可以看到多种结构设计：
旁路式取样箱体：通过电动蝶阀或球阀将一部分混合液导入量杯/沉降筒，再通过电动转台、烘干、冲洗等模块完成浓度与沉降比的组合检测。
负压抽吸+缓冲罐：用真空泵从生化池“吸”混合液进沉降管，避免剪切力过大的离心泵或蠕动泵破坏絮体；附带缓冲罐防止污水倒灌。
原位沉降管：将长直沉降管与曝气池液面直接连通，通过闸门控制取样和排放，再用气源/真空快速完成一次循环，并利用多点光学传感器测界面。
自动清洗机构：顶部或侧壁高压水+气脉冲冲洗；机械刮片或清洁块上下移动；超声清洗与自来水冲洗组合。
这些结构直接决定了仪器的可靠性和维护工作量，也与后文要讨论的“取样方式是否破坏污泥形态”紧密相关。

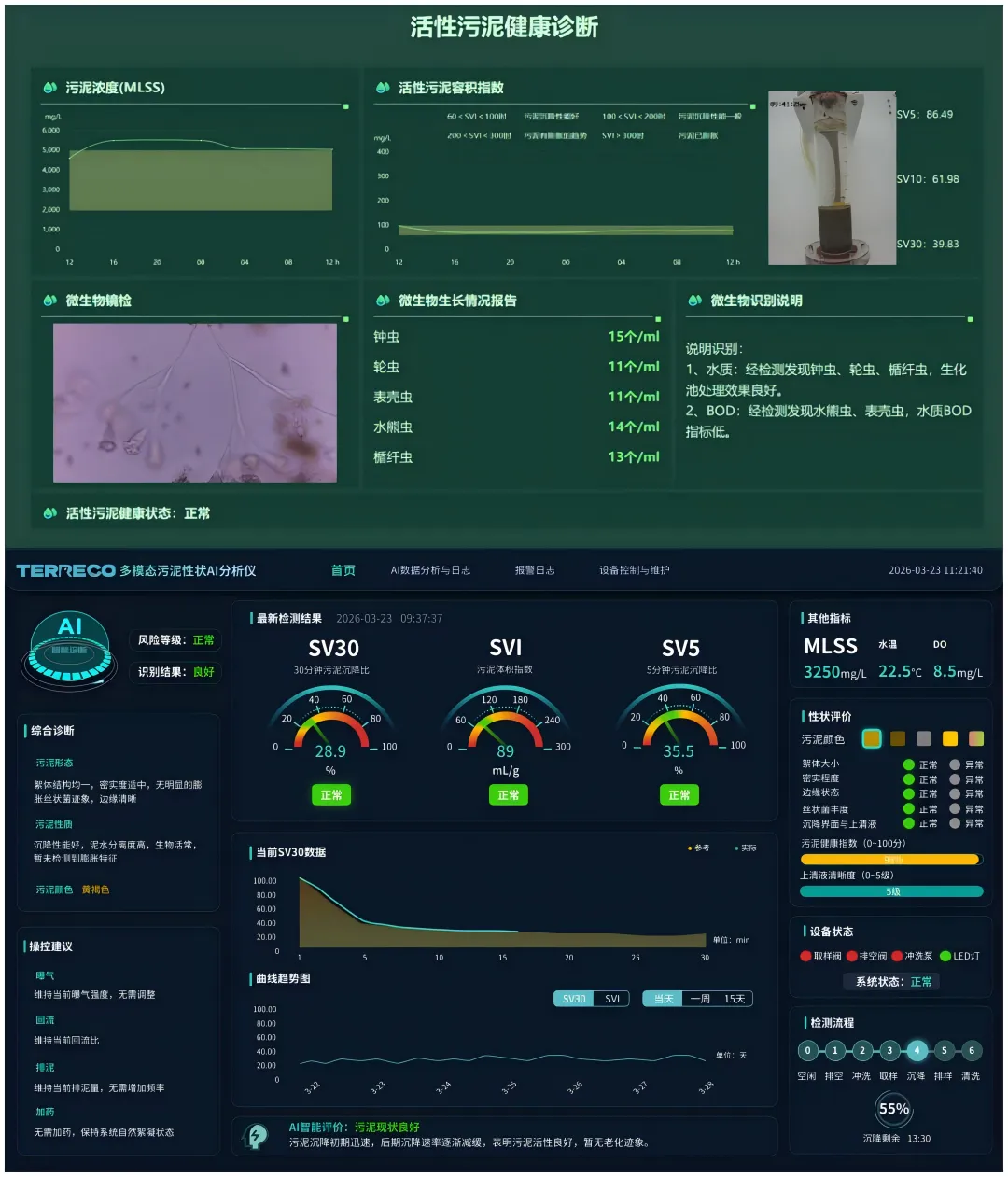

近年来一些厂商不再把自己定位为SV30仪，而是活性污泥健康诊断装备。
监测指标从SV扩展到多维度：SV5~SV60沉降曲线、沉降速率曲线；MLSS、SVI、上清浊度/透明度；污泥颜色、絮体大小分布、紧实度、丝状菌丰度；通过镜检相机自动采集显微图像。
在本地或云端运行AI大模型：自动识别正常、膨胀、老化、解絮、缺氧腐化、中毒冲击等状态；生成污泥健康指数、上清清晰度分级；结合历史曲线给出曝气、排泥、回流、药剂投加等操作建议。
更长的周期稳定运行与远程服务能力：支持一年以上连续无人工值守运行；与集团级webSCADA/云平台对接，支持多厂集中监控。
在这条路线下，SV在线检测从一个在线指标点变成了一个工作流感知入口，与MLSS、镜检、诊断、决策打包在一起，成为智慧水厂的前端输入。
综合专利、论文和工程案例可以看到：各类型水务集团、环保装备公司、自动化公司、高校团队都已推出或正在试验自己的在线SV/SVI装置；技术路线从光学、图像到多模态 AI 几乎被扫了一遍；多地项目已形成万吨级水厂单厂甚至区域多厂集采的常态化应用。
对设备供应商或想自研的水务企业而言，意味着这是一个已经从技术验证期进入产品集群期的赛道，更多是比工程细节、可靠性、成本和服务，而不是证明概念是否可行。新入局如果只是再做一台量筒+相机+算法的SV在线检测仪，很大概率是在挤入一个趋向红海的市场。
从现有实践看，在线 SV/SVI 监测在有的时候是有比较“刚”的价值：
对丝状菌膨胀、中毒、负荷冲击的早期预警：在各类案例中，SV5通常比SV30更早出现异常：中毒/冲击时，5min内沉降明显变慢，上清混浊；丝状菌刚开始增多时，泥水界面模糊但30 min最终体积还不算夸张。在线仪可以以20–60 min频次输出SV5~SV30曲线，一旦超过设定阈值立即告警，比每天两次人工量筒提前发现问题。
辅助二沉池和池容利用率提升：通过分钟级沉降轨迹监测，可以让运营方更敢用设计院实际普遍会预留出的20–30%池容裕度；在掌握沉降性能的前提下，适度提高进水负荷或回流比，带来处理量原位扩容提升，对项目有直接收益。
支撑自动控制与远程运维：与MLSS、溶氧、电耗等数据联动，实现回流比、剩余污泥排放量自动调节；SBR、氧化沟等工艺的智能排泥与阶段切换；对于地下厂、半地下厂、占地大、人员少的厂站，减少高频上池取样，大幅降低安全风险和人力成本。
形成可追溯的数据资产：长期存储SV、SVI、沉降速率等曲线，结合雨季溢流、事故记录等事件，对后续设计优化、扩建改造和考核评估，都有客观依据。
这些价值在大中型市政厂、大型集团、多厂远程托管、含工废波动大的园区厂中体现尤为明显。
有些一线工艺工程师也会质疑：花十几万我上一套在线SV，平时也就看几眼曲线，真出现问题了，还是靠经验和临时加测、镜检，值当吗？
这种落空感来自几个现实局限：
安装点与取样代表性问题：若取样位置泥龄、溶解氧、回流掺混情况与整体系统不一致，在线数据就会偏离系统平均状态；个别厂站甚至把取样点设在了回流渠里，导致数据长期偏离实际运行状态。
长期稳定运行与维护难度：若清洗机构设计一般，量筒/沉降管壁极易挂泥、结垢或长藻，影像和传感信号逐渐失真；在缺乏运维的厂，设备停在报警或待维护状态的时间并不罕见。
数据没有进入决策闭环：很多厂只是把在线SV当作一个自动测点，并未与控制动作；管理制度上，运行考核仍然主要看出水水质与能耗，SV曲线只是被动观测，缺少因SV异常而必须采取何种操作的制度化约束。
成本与收益不匹配：对于处理规模较小、负荷变化不大、现场值守人员固定的厂，人工检测+显微镜已经可以覆盖需求；若项目投资压力大或者技改本来就只有一点点钱，没有人会想要买套在线SV而不是选用更直接表征指标、直接作用于过程控制的其他在线仪表。

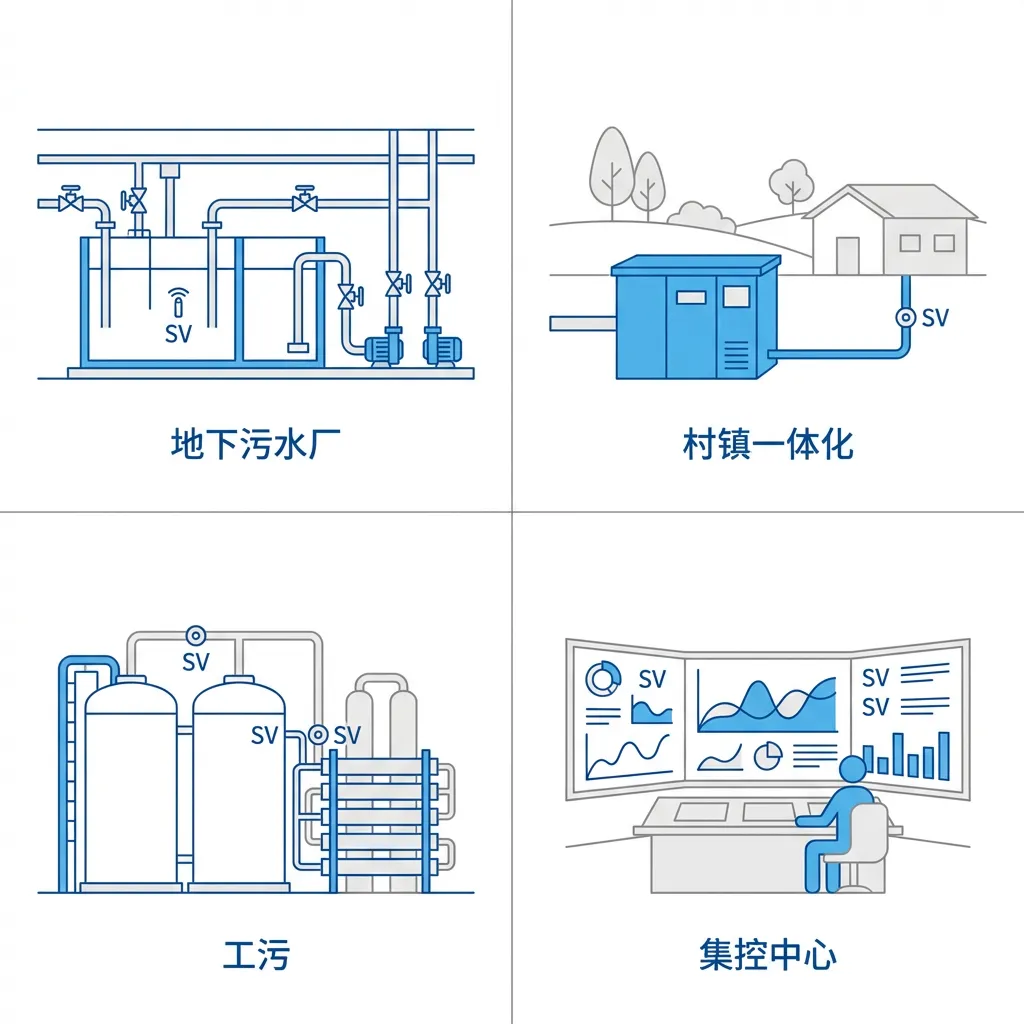

综合案例经验，可以粗略归纳出在线SV值得上的典型场景包括：
全地下或半地下厂，池体不易接近、人工取样危险或成本高；
进水含工业废水，水质波动明显，中毒、冲击负荷风险大；
大型水务集团，统一运维多厂，需要集团级在线监测与预警；
采用颗粒污泥、高负荷短泥龄等新工艺，对沉降性能变化极敏感；
设计上希望释放二沉池富余容积，主动追求多处理量即利润。
相反，在以下场景中要慎重评估：
厂规模较小（如日处理几千吨级）、工况长期稳定、负荷缓慢变化；
厂内已有较为规范的人工SV+SVI测试和镜检制度，且执行到位；
自控程度较低，回流、排泥仍由人工经验控制，短期内不打算闭环自动控制；
预算有限，而其他在线仪表对过程控制的需求更紧迫。

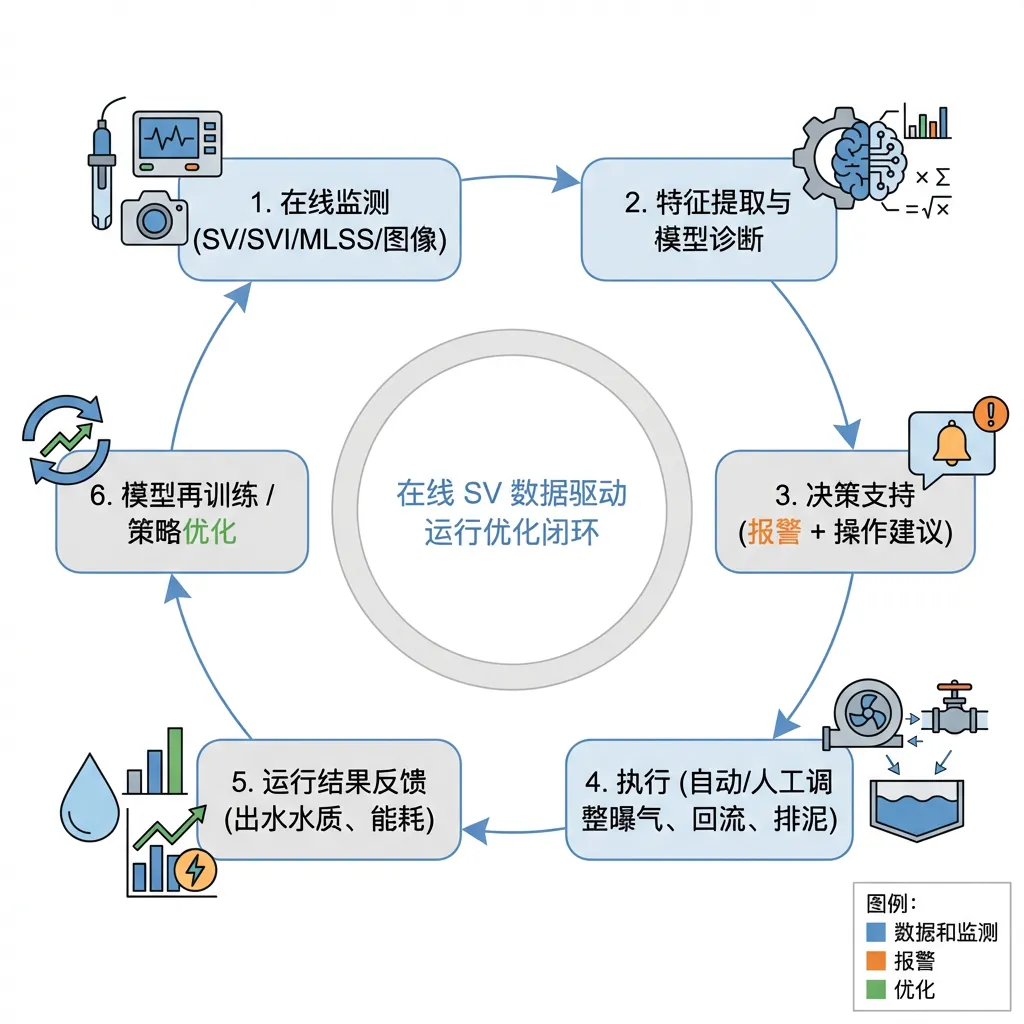

SV在线检测不是替代人工的万能钥匙，也不算个完全是鸡肋。它的核心价值在于提供高频、高质量、可追溯的沉降过程信息，并为自动诊断和控制提供基础；但要真正体现价值，必须 嵌入运维管理闭环，包括取样设计、维护保障、告警逻辑和操作制度，而不是单纯多一个自动的污泥沉降监测点。

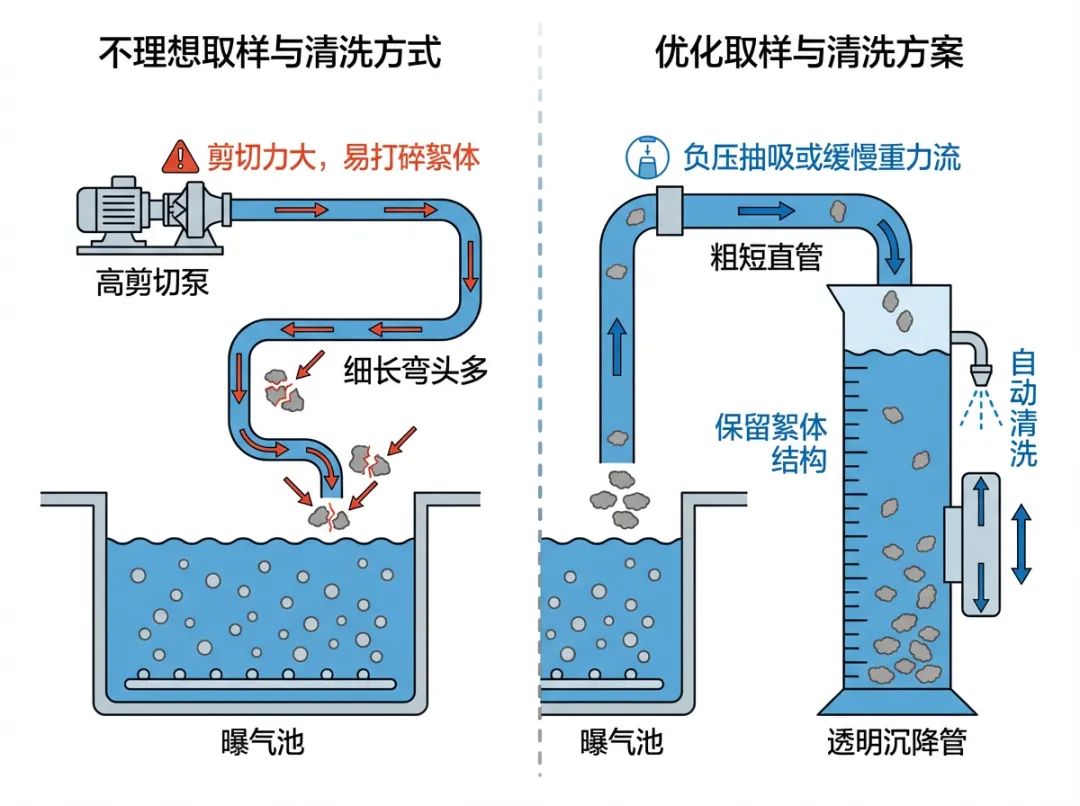

许多人已经意识到（也体现在了专利书和论文里），如果混合液通过泵送进入检测装置，剪切力过大就可能破坏污泥絮体，导致测得的SV偏低，与真实二沉池行为脱节。
目前主要有几种思路来减缓这一问题：
负压抽吸代替高剪切泵送：通过真空泵在沉降管顶端制造负压，由大气压驱动混合液进入；
在真空管路中增加缓冲罐，既保护真空泵，又可以缓冲流速。
控制流速和管径，避免局部高速剪切：在设计中限定最大流速，例如 <0.3–0.5 m/s；
采用相对较大直径软管，减少弯头和局部阻力。
尽量靠近“原位”的观测结构：原位沉降管方案，直接与曝气池液面连通，用闸门控制采样和排水，减小中间输送路径。
对设备开发者而言，一个负责任的做法是：在开发和推广阶段，用同一份污泥分别做人工量筒和仪器试验对比验证剪切效应；将这类验证数据透明地提供给用户，而不是直接宣称“误差±2%”或者“只看个趋势就行”。

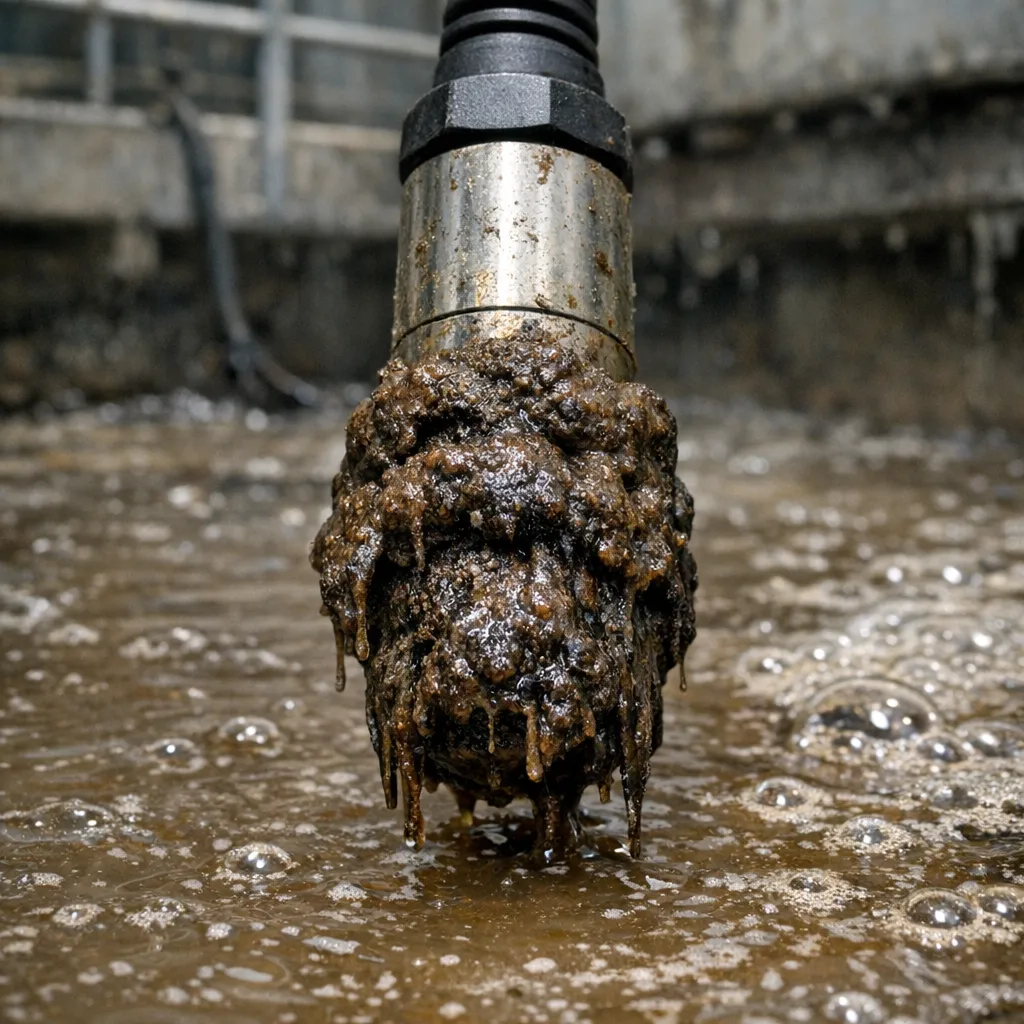

从工程经验看，一台在线SV仪表是否得到“好用”评价的斩杀线很多时候不在于算法多准，而在于维护清洗：管壁挂泥、残留气泡、结垢、长藻，几个月下来就足以让图像和光学信号扭曲；若只是把人工取泥看量筒变成人工拆洗量筒，对一线人员那就是背着抱着一边儿沉，在少人值守站也几乎不可行。
目前已经出现的解决思路包括：
高压水+高压空气的脉冲气洗+冲洗组合，对量筒或沉降管内壁进行周期性“刷洗”；
机械清洁块/刮板在玻璃管内上下往返，将附着污泥刮下；
超声清洗或自清洁内壁材料，减少黏附；
通过AI或阈值监控图像亮度分布或传感器响应，自动判断疑似污染状态并触发加强清洗或报警。
对用户而言，在选型时就应该不光看测量精度、UI美观度、不明觉厉度等，更应询问清洗周期、典型维护工作内容、有无消耗件及更换周期这些；了解在实际已投运厂站中的平均在线率而不是理想实验室里检测精度。
单一的SV30或SVI永远只能讲述污泥性状的一部分故事。真正有效的工艺判断，应当是多指标的综合：

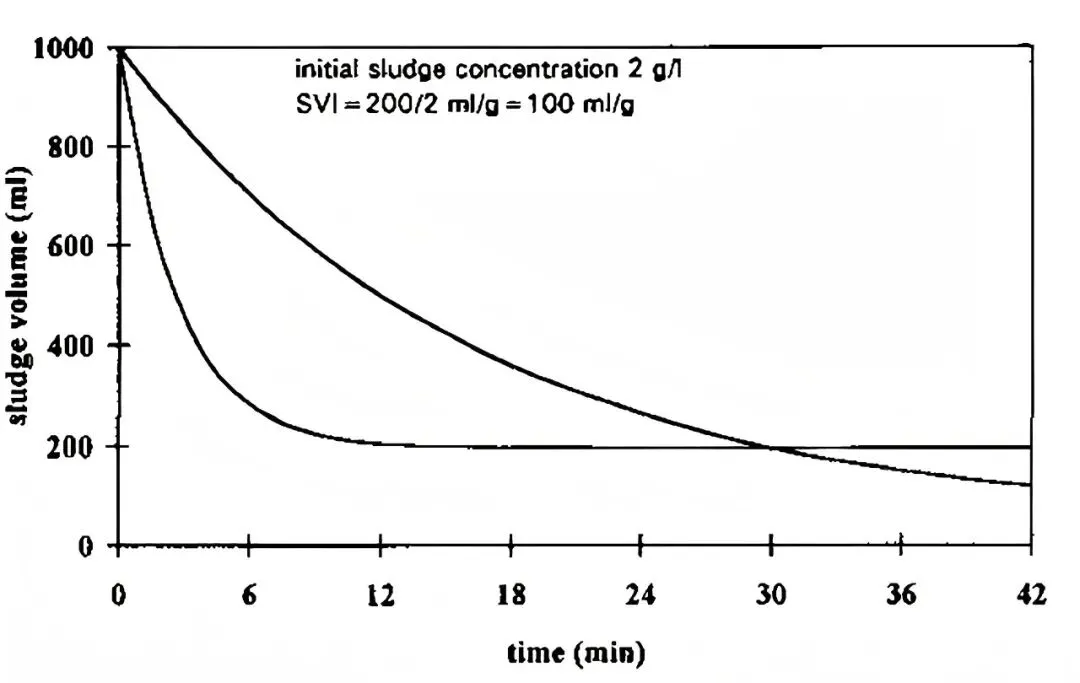

沉降过程信息：曲线+沉降速率：SV5快速反映絮凝性与早期风险；V30 及最终压实时的体积反映泥龄和无机/有机比例；沉降速率曲线形状（初始高速、后期缓慢）能帮助判断是浓度高还是结构问题。
浓度信息：MLSS/MLVSS 在线或近线检测：与SV30结合形成SVI，是判断高SV30是因为浓度高还是膨胀的关键。
形态信息：镜检图像、丝状菌丰度、原生动物谱系、颗粒结构，是许多在线参数难以替代的。
综合健康指数与AI诊断：部分设备已经尝试将颜色、絮体大小、密实度、丝状菌丰度、SVI 等融合成污泥健康指数，并分级预警。
一个更现实、也更有价值的发展方向是：把在线SV变成镜检的筛查器和扳机，正常波动时减少不必要的镜检频次；当曲线出现非典时自动提醒进行镜检，并把相关沉降图像、历史曲线一起推送给技术人员。这样不仅减轻人工负担，也能让显微镜的光源时间用在刀刃上。

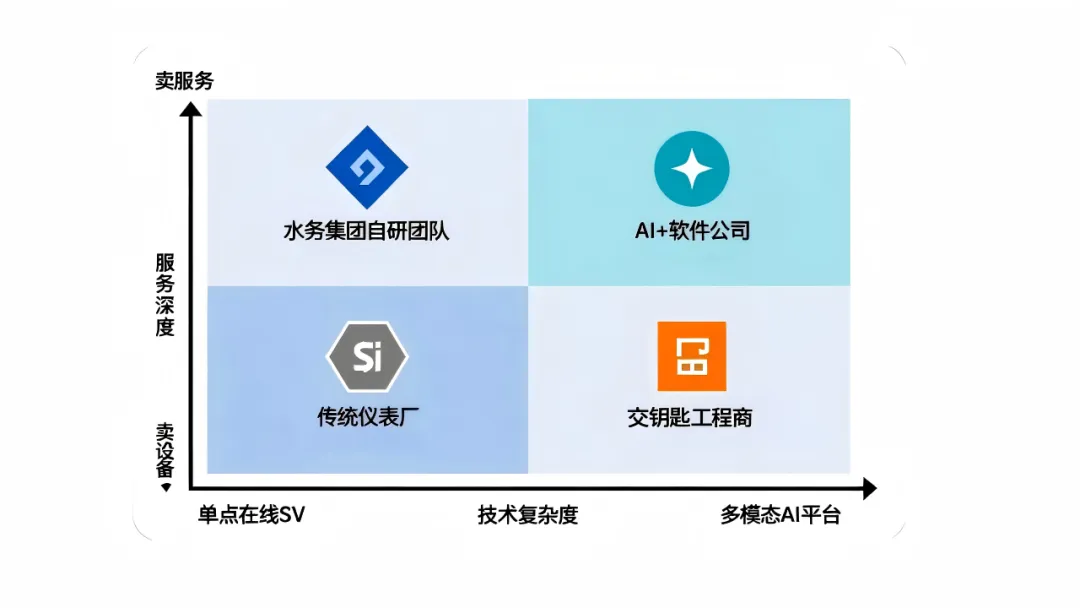

在市场已相对拥挤的情况下，单卖仪表利润和议价空间有限，企业开始尝试从设备供应商转型为数据与服务供应商：
为水务集团或园区建立统一的污泥性状监测平台；
在云端聚合各厂的SV/SVI/MLSS曲线和健康指数，叠加进水水质、能耗等数据；
提供污泥状态远程会诊、工艺优化建议与操作SOP、面向县镇厂的托管运维服务。
对新入局者而言，与其再造一台相似的“箱子”，不如思考有没有机会站在更高一层，做更开放的算法平台，兼容已有仪表的数据；针对某类细分场景（如MBBR、颗粒污泥等）打造专用诊断模型和控制策略；把在线SV当作众多数据源之一。
产品侧从高校实验装置到工业企业界的产线产品，已经覆盖从单筒小机到多模态AI平台的全谱系；需求侧在任性水和双碳背景下，大中型厂和集团可能对在线污泥性状监测的需求会有所增长，但单个项目的设备数量有限，且采购日趋理性。
对水务集团来说，如果规模不大且工况稳定，优先考虑购买成熟产品，自研意义有限；但是如果集团内有大量乡镇厂或特殊工况，且具备一定的研发能力，那也可以考虑与科研机构或已有产品的成熟设备商联合定制开发（难度不大短平快出成绩），做更贴合自身需求的版本。
回顾这几年在线污泥沉降比检测的发展路径，不难发现它已经完成了从概念验证到工程实践的跨越；技术上从简单图像处理走向深度学习、多模态融合和边缘AI；市场上也从少数厂商试水走向水务集团、自动化公司、环保装备企业集体入场。
站在今天，SV在线检测仪更多不再是一个要不要有的问题，而是在什么场景、以什么方式发挥作用的问题。对使用方而言重要的是评估自己的工况和管理能力，决定是在少数关键厂配置高阶诊断装备，还是在更多厂通过规范人工检测+简单在线监测来平衡成本与收益。对开发者而言下一步的价值，更多不在于把单次测量误差压到±X%以内，设计出维护负担更小、对一线运行人员更友好的结构；让SV/SV5/SVI/MLSS/镜检这些指标在算法和界面上“MCP”起来；让设备不只出数，而是帮助运行人员更早、更稳、更省地做分析。
当把视角转向卖仪表到帮污泥变得可感知、可诊断、可调控，在线污泥感知仪的故事，才刚又整装出发。
