夜雨聆风今天聊聊玻璃基板。
你要是最近关注科技圈，肯定被玻璃基板这个词刷屏了。很多人一听这名字，第一反应是“不就是玻璃吗？我家窗户上也有”。错！在AI算力狂飙的2026年，这玩意儿就是芯片界的“黑黄金”，是英特尔、英伟达、苹果这些巨头抢破头也要拿下的战略高地。
先说最俗但也最实在的——钱。这玩意儿到底值多少钱？别小看这块玻璃，它正在把半导体行业带入一个全新的“印钞周期”。根据Yole Group和MarketsandMarkets这些权威机构的预测，到2028年，全球半导体玻璃基板的市场规模就要冲破84亿美元，而且这仅仅是开始。
更吓人的是增速，特别是在HBM（高带宽内存）和逻辑芯片封装这块，年复合增长率高达33%。这意味着什么？意味着它不是那种不温不火的市场，而是一个正在原地起飞的增量爆发市场。对于行业观察者来说，这就是那个从“0”到“1”的爆发前夜，谁先上车，谁就拿到了未来十年的门票。
那为什么非要换玻璃？咱们打个比方。以前的芯片封装，用的是有机基板（ABF），这玩意儿就像软泥地。以前盖小平房（普通芯片）没问题，但现在AI芯片是摩天大楼，功耗动不动就奔着1000瓦甚至更高去。你在软泥地上盖摩天大楼，地基肯定得塌，材料一受热就软化、变形，这就是行业里头疼的“翘曲墙”。
而玻璃基板，那就是花岗岩地基。它硬、它平、它耐热。数据不会骗人：玻璃的热膨胀系数和硅芯片几乎一致，高温下几乎不变形，翘曲量比有机基板少70%以上。
更绝的是，玻璃表面比有机材料光滑5000倍，这意味着可以在上面刻出更细的线路，互连密度能提升10倍。简单说，换了玻璃，芯片不仅能做得更大、更强，信号传输损耗还能降低50%，功耗直接砍半。对于寸土寸金的数据中心，这就是真金白银。

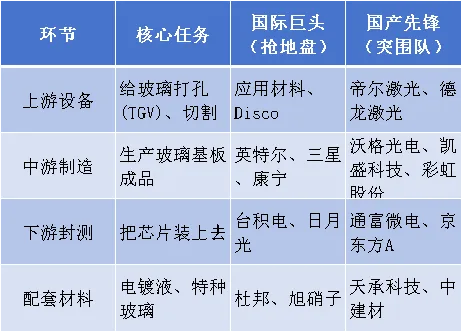

咱们把视角拉回到产业链，看看这局棋到底是谁在下。现在的战局非常清晰，2026年被称为“商业化元年”，英特尔已经带头冲了，发布了首款采用玻璃基板的至强处理器，三星和苹果也在疯狂测试。咱们用一张表介绍一下产业链：
咱们重点聊聊国产这几家“硬骨头”。先看沃格光电，这哥们儿算是国产里的“急先锋”。它的强项在TGV，也就是玻璃通孔技术。这技术壁垒极高，相当于要在比头发丝还细的玻璃上打无数个孔，还要填上金属导电。沃格不仅搞定了全制程，武汉和成都的产线也在爬坡，已经切进了光模块的供应链。
再看凯盛科技，这可是央企背景，路子走得特别稳。它不光做基板，连原材料和设备都在铺，特别是它搞出的微晶玻璃基板，专门解决AI芯片散热头疼的问题。
还有帝尔激光，典型的“卖铲子”赢家。不管谁造玻璃基板，都得用激光打孔吧？帝尔激光的TGV设备已经出货了，实现了面板级和晶圆级的全覆盖。只要行业扩产，它就先收钱。
虽然咱们看起来热热闹闹，但必须泼盆冷水。玻璃基板这东西，真不是切块玻璃那么简单，里面有两个环节特别容易“卡脖子”。
第一个是高端材料与设备。虽然咱们能做玻璃，但那种极高纯度、极低缺陷率的电子级玻璃原料，目前康宁和旭硝子还是老大，咱们的自给率不足30%。还有那些高精度的激光钻孔机，国产化率也不到20%，很多还得依赖进口。
第二个是良率。玻璃太脆了，在大尺寸面板（比如500mm x 500mm）级别上加工，稍微有点应力就裂了。目前的良率大概在75%-85%左右，离有机基板那种95%以上的成熟度还有差距。这也是为什么台积电还在建“迷你产线”慢慢磨工艺的原因。
最后聊聊自己的思考。这可能比技术本身更重要。我觉得这是一场“降维打击”。你会发现，这次玻璃基板革命，最大的变数可能不是传统的半导体厂，而是面板厂。为什么？因为玻璃基板用的大尺寸玻璃，和咱们电视、显示器用的玻璃是一回事。中国是全球LCD/OLED面板的老大，京东方、TCL华星光电手里握着全球最庞大的玻璃加工产线。把做屏幕的经验拿来改一改做芯片基板，这叫“降维打击”。这也是为什么京东方能迅速切入CPO光模块封装的原因。中国利用在显示领域的统治力，正在半导体先进封装领域撕开一道口子。
这也是摩尔定律的“续命丹”。以前我们觉得芯片做不大了，因为光刻机掩膜版就那么大。现在有了玻璃基板，我们可以把多个小芯片（Chiplet）像拼乐高一样，在一块巨大的玻璃上完美拼起来，做成一个“超级芯片”。
这意味着，哪怕光刻机不升级，只要封装技术够牛，我们依然能造出算力翻倍的AI芯片。玻璃基板不是明天的事，是今年（2026年）就开始小批量出货的事。从沃格光电的量产线，到英特尔的处理器，再到苹果的测试，信号已经非常明确。对于咱们国产产业链来说，这不仅是技术升级，更是绕过传统光刻限制、实现AI算力突围的一条战略捷径。
免责声明：文中信息均来自公开信息，不构成任何投资建议；本人解读均是个人看法，不代表任何倾向，没有任何目的性。
个人观点，仅供参考。
