夜雨聆风我相信你们很多人都经历过这样的“灵异事件”：你在面包板上搭了一个简单的电路，用一个按键控制 LED 灯的亮灭。你的代码逻辑无懈可击——“如果检测到低电平，LED 状态翻转”。你满怀信心地按下按键，结果 LED 灯如同鬼畜一般，疯狂闪烁，最后随机停在一个状态。有时按一下亮，有时按一下却没反应。
你开始怀疑单片机是不是坏了，怀疑电源是不是不稳，甚至怀疑是不是自己的手指带有某种不可名状的静电场。
别怀疑了，单片机没坏，你的手指也没毛病。罪魁祸首，是物理世界的残酷真相与数字世界绝对逻辑之间的巨大鸿沟。
今天，我将结合我过去十几年的底层硬核排坑经验，带你像用显微镜一样，从机械弹片的微观物理学开始，一路向下击穿 RC 滤波网络、施密特触发器，最后在 C 语言代码里，用工业级的状态机架构，教你彻底征服这个磨人的“小妖精”。
放大一万倍看金属碰撞：你的每一次按下，都是一场“地震”
在我们程序员的眼里，按键的逻辑极其简单：按下就是 0（低电平），松开就是 1（高电平）。我们理所当然地认为，电压的变化是一条完美的、垂直跌落的阶跃曲线。
然而，真实的物理世界是不存在“瞬间”这个概念的。

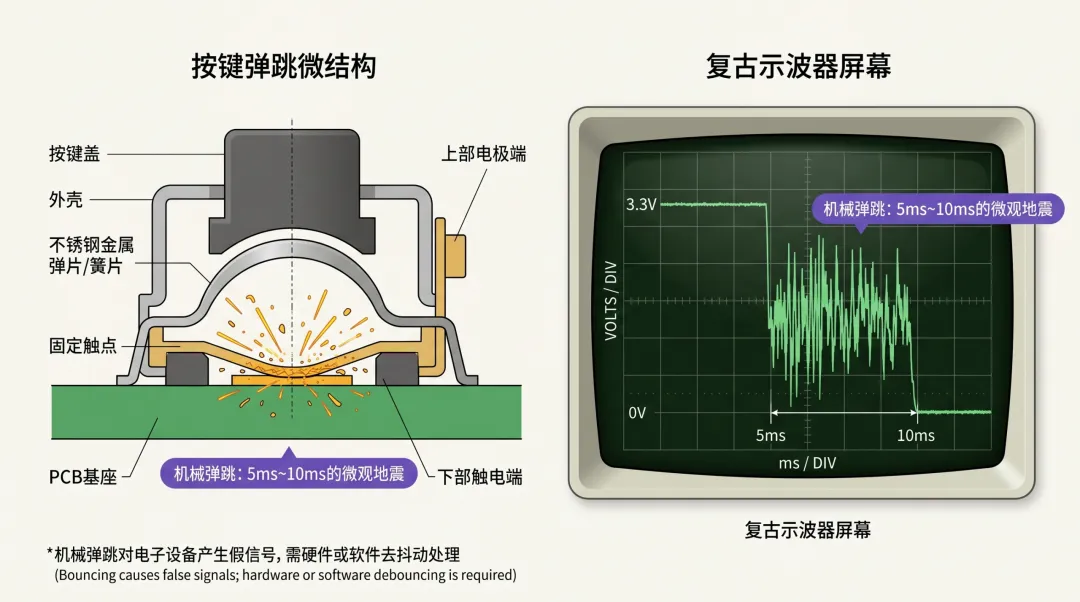

现在，让我们在脑海中把一个普通的微动开关（轻触按键）剖开，并放大一万倍。你会看到，按键的内部是由两片金属触点组成的。当你按下按钮时，上面那片带有弹性的金属簧片，会以极快的速度砸向下面的固定触点。
你觉得它们接触的那一瞬间是完美的贴合吗？绝对不是。
这就好比你把一颗实心钢球，从半空中扔到坚硬的大理石地板上。钢球撞击地板后，绝对不会立刻静止，而是会高高弹起，再次落下，再弹起，幅度越来越小，直到最后完全耗尽动能，才会静止在地板上。
微动开关内部的金属簧片也是一样的。在接触的瞬间，由于金属的弹性和机械结构的惯性，簧片会发生高频的机械弹跳（Bounce）。两个触点会在微秒到毫秒的级别内，经历几十次甚至上百次的“接通-断开-接通-断开”的微观过程。
对于我们人类来说，整个按压过程不到十分之一秒，我们根本感觉不到弹跳。但是，请你看看坐在旁边那个冷酷无情的微控制器（MCU）。
假设你用的是一颗主频为 72MHz 的 STM32 单片机。它的一个机器周期大约是 14 纳秒（ns）。而按键的机械抖动过程，通常会持续 5 毫秒 到 20 毫秒 不等。
这意味着什么？5 毫秒 = 5,000,000 纳秒。在这个短短的抖动期间，STM32 已经执行了超过 350,000 条指令！
在 MCU 看来，你根本不是按了一下按键，你是在用一把加特林机枪，对着它的 GPIO 引脚疯狂扫射了上百个高低电平的脉冲。如果你的代码写的是“检测到下降沿就执行动作”，那么 MCU 就会忠实地在这一瞬间，把你的动作执行几十遍。
这就是所谓的**“按键抖动（Button Bouncing）”。解决这个问题的过程，我们就称之为“消抖（Debouncing）”**。
消抖分为两大流派：硬件消抖与软件消抖。一个优秀的嵌入式全栈工程师，必须同时精通这两种武器，并在不同的成本和应用场景下灵活切换。
纯硬件流的浪漫：RC 滤波网络与施密特触发器的极限拉扯
很多纯写代码的工程师一听到硬件电路就头疼，觉得那是硬件工程师的事。但如果你不懂引脚外面的电子是怎么跑的，你写出来的驱动永远是脆弱的。
硬件消抖的核心逻辑非常简单粗暴：既然物理世界产生了高频的毛刺，那我就在物理层把这些毛刺“磨平”，送给单片机一个干净的信号。
1. RC 低通滤波器（RC Low-Pass Filter）：电荷的蓄水池
最经典、成本最低的硬件消抖电路，就是一个由电阻（Resistor）和电容（Capacitor）组成的低通滤波网络。
假设我们的按键一端接地（GND），另一端连接到 MCU 的 GPIO 引脚。为了保证按键松开时引脚是稳定的高电平，我们在引脚上外接一个 10kΩ 的上拉电阻（连接到 3.3V 的 VCC）。这时候，我们在按键的两端，并联一个小电容（通常是 100nF，也就是 0.1μF）。
奇迹就在这个微小的电容上发生了。电容的物理特性是：它两端的电压不能突变。 你可以把它想象成一个蓄水池，电压就是水位，电流就是水流。你要改变水位，就必须往里面注水或者抽水，这是需要时间的。
我们来看看加入电容后，按键按下时发生了什么：
初始状态（按键断开）： 电流从 VCC 流过 10kΩ 的上拉电阻，慢慢给电容充电。经过一段时间后，电容充满了电，两端的电压等于 3.3V。此时 MCU 读到的是稳稳的高电平（逻辑 1）。
按下瞬间（闭合）： 簧片接触！电容两端的电荷找到了一个阻值极低（几乎为 0）的泄放通道（通过金属簧片流向 GND）。蓄水池瞬间崩溃，电容内的电荷瞬间放空，引脚电压被拉低到 0V。
恐怖的抖动开始（断开-闭合-断开）： 关键来了！当簧片因为弹性弹开，接触断开时，电容本来应该恢复到 3.3V。但是，请注意，电容充电是需要通过那个 10kΩ 的上拉电阻的！这就好比你试图通过一根极细的吸管（大电阻）往蓄水池里注水。
由于 RC 充电时间常数 的存在，电压只能缓慢上升。在我们这个例子中：
当开关弹开时，电压刚开始顺着充电曲线缓慢爬升，还没爬到足以让 MCU 识别为高电平的阈值（比如 2.0V），簧片又砸了下来（开关闭合），好不容易充进去的一点点电荷再次被瞬间清零。
在整个十几毫秒的抖动期内，只要你 RC 参数配置得当，电容的电压就会被死死地压在低电位，根本没有机会反弹成高频的脉冲信号。毛刺，就这样被物理学法则无情地抹平了。
2. 施密特触发器（Schmitt Trigger）：拯救模拟过渡带的超级英雄
听起来 RC 滤波已经完美了对吧？别急，这里有一个连很多老工程师都会忽略的致命盲区。
RC 滤波虽然把高频的锯齿毛刺抹平了，但它带来了一个极其严重的副作用：把原本瞬间完成的电压跌落，变成了一条缓慢变化的模拟斜坡曲线。
对于数字芯片的 GPIO 引脚来说，这是极其危险的！数字电路内部是由 CMOS 管（互补金属氧化物半导体）构成的。它们最喜欢的是“要么 0，要么 1”。当输入电压正好卡在中间（比如 1.5V 左右的过渡带）时，内部的 NMOS 和 PMOS 管会同时处于半导通状态！
这不仅会导致芯片内部瞬间流过巨大的短路电流（发热、甚至烧毁），还会因为微小的热噪声干扰，导致逻辑判断在 0 和 1 之间疯狂跳变。你用 RC 滤波器消除了外面的抖动，却在芯片内部制造了更可怕的逻辑抖动。
这个时候，数字世界的超级英雄——施密特触发器登场了。
现代 MCU 的 GPIO 内部，通常都会集成施密特触发器。它的核心魔法叫做“迟滞效应（Hysteresis）”。
普通的逻辑门只有一个阈值（比如超过 1.5V 算 1，低于 1.5V 算 0）。在 1.5V 附近有微小波动，输出就会跟着剧烈翻转。而施密特触发器有两个不同的阈值：一个正向阈值电压（，假设为 2.0V），一个负向阈值电压（，假设为 1.0V）。
当输入电压从 0V 缓慢上升时，即便超过了 1.0V，输出依然保持低电平。必须等到电压越过 2.0V () 这个高门槛，输出才会瞬间翻转为高电平。
此时，如果电压再往下降，哪怕降到了 1.8V、1.5V，输出依然死死锁定在高电平。只有当电压跌破 1.0V () 这个低门槛时，输出才会翻转回低电平。
发现其中的奥妙了吗？在 到 之间这足足 的巨大区间里，无论输入信号怎么带着噪声上下波动，输出状态都犹如磐石般岿然不动！
RC 低通滤波器负责把高频抖动“揉”成一个缓慢的斜坡，而内部的施密特触发器则像一把锋利的快刀，在这个缓慢的斜坡上“咔嚓”一刀，再次切出一个干净利落、完美无瑕的数字阶跃信号。这就是软硬件协同的顶级浪漫。
拒绝“死等”：用状态机思维重塑软件消抖的底层逻辑
理论上，如果在每个按键上都放上电阻和电容，世界就清静了。但是，商业世界是受成本和空间驱动的。如果你的设备只有 1 个按键，加个电容无所谓。但如果你做的是一个工业键盘，上面有 104 个按键呢？104 个电容加上走线，不仅大大增加了 PCB 的面积，BOM（物料清单）成本也会随之上升，贴片厂的打件费用也会增加。
所以，在实际项目中，我们往往采用“裸按键直接接 MCU 引脚”的极简硬件方案（仅靠内部或外部上拉电阻），把消除那 10 毫秒抖动的艰巨任务，全部扔给软件工程师来解决。
菜鸟的妥协：阻塞型延时（Delay）
几乎所有的大学教材和网上的单片机入门教程，教你的软件消抖都是这样的：
if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0) // 第一步：检测到按键按下
{
delay_ms(20); // 第二步：死等20毫秒，避开抖动期
if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0) // 第三步：再次检测
{
// 确认是真实按下，执行动作...
while(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0); // 第四步：死等按键松开
}
}
我在这里非常严肃地告诉你：这种写法，在实验室里玩玩可以，一旦带入真实的商业项目，就是灾难！
这段代码有两个不可饶恕的罪行：第一，delay_ms(20) 是阻塞性的。在这 20 毫秒里，单片机的 CPU 就像一个傻子一样在原地空转计数，什么都不干。如果这期间你的串口收到了一串重要数据，如果你的电机需要急停，对不起，CPU 没空理你。第二，while（等待松开） 更是致命。如果用户按住这个按钮不松手（或者按钮被卡住了），整个系统的代码就彻底卡死在这里，直接宕机，必须等看门狗（Watchdog）来复位系统。
我们要写的是非阻塞型（Non-blocking）的代码。单片机不应该去“等”按键，而是应该每隔一段时间“扫”一眼按键。这就引出了现代嵌入式开发中处理复杂逻辑的终极武器——有限状态机（Finite State Machine, FSM）。

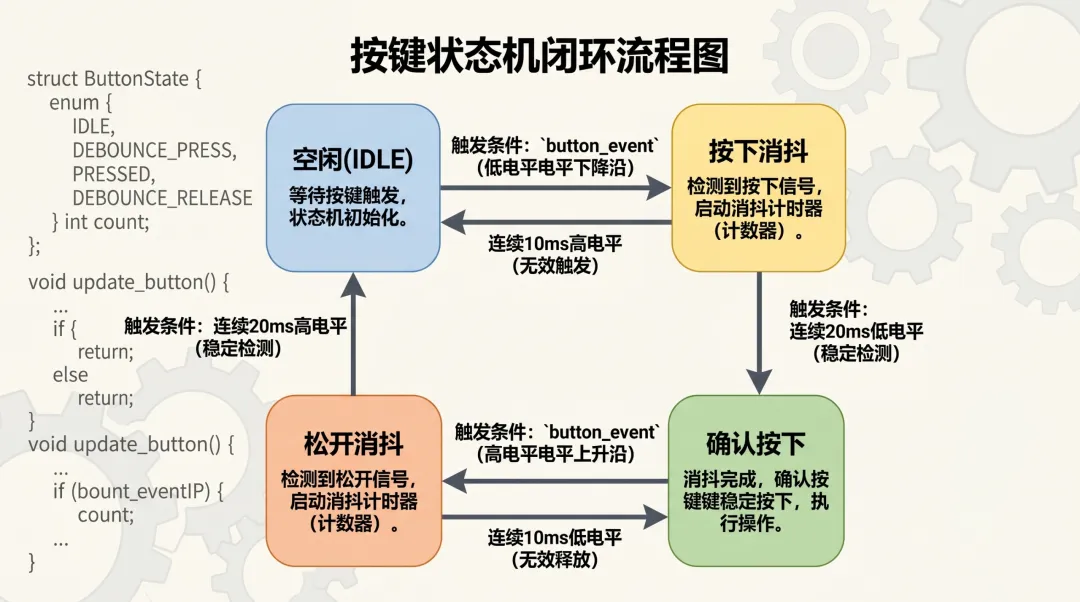

四步状态机架构
我们把按键的整个生命周期，拆解为四个独立的状态。无论何时，按键必然处于这四个状态之一。我们只需要设置一个定时器（比如利用 SysTick 滴答定时器），每隔 1 毫秒（或者 5 毫秒）去执行一次状态机的轮询函数即可。
状态 0：空闲状态（IDLE）在这个状态下，我们只是冷眼旁观引脚的电平。只要是高电平，说明没人碰它，我们就什么都不做。一旦发现电平变成了低电平（按键可能被按下了），我们不执行任何动作，也不延时，而是立刻将状态切换为“状态 1”，并清零一个内部的计时器。
状态 1：按下抖动期（PRESS_DEBOUNCE）这是甄别“渣男”的关键阶段。在这个状态里，我们每次进来都去读电平。如果读到高电平，说明刚才那个低电平只是一个干扰毛刺，或者是弹片弹开了，我们直接无情地把状态踢回“空闲状态”。如果读到低电平，我们就让内部计时器加 1。当计时器累计达到了消抖时间（比如连读 20 毫秒都是低电平），这就说明这绝不是干扰，而是人类实打实地按下了按键！此时，触发“按键按下”事件，并将状态切换为“状态 2”。
状态 2：确认按下状态（PRESSED）在这个状态下，动作已经执行过了。我们现在唯一的任务，就是等待用户松开手指。所以我们盯着高电平。只要一直是低电平，我们就什么都不干（完美解决了
while死等的问题）。一旦引脚变高了，说明用户有松手的迹象，我们将状态切换为“状态 3”，并清零计时器。状态 3：松开抖动期（RELEASE_DEBOUNCE）和按下时一样，松开手指时，簧片同样会发生抖动！如果在计时器达到 20 毫秒之前，引脚又变低了，说明是簧片的抖动，我们把状态踢回“确认按下状态”。如果连读 20 毫秒都是高电平，说明弹片彻底静止，用户完全松开了手指。此时，触发“按键松开”事件，并将状态完美归位到“空闲状态”。
闭上眼睛想象一下这个过程，是不是如同行云流水一般丝滑？没有任何一处 delay，没有任何死循环。CPU 每次进入这个状态机函数，只需要耗费几微秒判断一下电平、加一下变量，然后立刻退出，去干其他更重要的事情。这就是大师级的架构思维。
写一段能扛住工业级摧残的按键驱动框架
讲完了理论，下面是激动人心的保姆级 C 语言源码环节。
在实际的项目中，往往不止一个按键。如果按照菜鸟的写法，有几个按键就得复制几遍代码，维护起来简直是灾难。因此，在下面的代码中，我们将采用面向对象（Object-Oriented）的思想。
我们会把每一个按键抽象成一个结构体（Struct）。这个结构体里保存了按键当前的状态、计时器，以及读取引脚电平的函数指针（Function Pointer）。这样，我们的核心状态机代码就彻底与底层的硬件（比如 STM32 的 HAL 库或 GD32 的标准库）解耦了。你把这段代码拿走，稍加修改，甚至可以在 Linux 的应用层里跑！
1. 头文件设计（button.h）：抽象数据结构
首先，我们定义按键的状态枚举和控制块结构体。
#ifndef __BUTTON_H__
#define __BUTTON_H__
#include<stdint.h>
/* 定义按键状态机的四个核心状态 */
typedefenum {
BTN_STATE_IDLE = 0, // 状态0：空闲，等待按下
BTN_STATE_PRESS_DEBOUNCE, // 状态1：按下抖动滤波中
BTN_STATE_PRESSED, // 状态2：确认处于按下状态
BTN_STATE_RELEASE_DEBOUNCE // 状态3：松开抖动滤波中
} ButtonState_t;
/* 定义按键动作事件枚举 */
typedefenum {
BTN_EVENT_NONE = 0, // 无动作
BTN_EVENT_DOWN, // 触发按下事件
BTN_EVENT_UP // 触发松开事件
} ButtonEvent_t;
/* 按键控制块结构体（面向对象思想的精髓） */
typedefstruct {
ButtonState_t state; // 记录当前按键处于哪个状态
uint16_t debounce_cnt; // 消抖计时器（单位通常是调用周期的倍数）
uint16_t debounce_time; // 设定的消抖阈值（比如20次）
uint8_t active_level; // 按下时的有效电平（通常是0，低电平有效）
ButtonEvent_t event; // 当前产生的事件（给外部应用层读取使用）
/* 函数指针：硬件抽象层接口。让驱动层不知道底层到底用的是什么MCU */
uint8_t (*read_pin_func)(void);
} Button_t;
/* 外部函数声明 */
voidButton_Init(Button_t *btn, uint8_t active_level, uint16_t debounce_time, uint8_t (*read_func)(void));
voidButton_Tick(Button_t *btn);
#endif
</stdint.h>
2. 核心源码（button.c）：状态机引擎
接下来的这段代码，是整个消抖框架的心脏。你需要将 Button_Tick 函数放在一个硬件定时器中断里（例如 1 毫秒中断一次），或者放在 RTOS（如 FreeRTOS）的软件定时器回调函数中。
#include"button.h"
/** * @brief 按键对象初始化函数 * @param btn: 按键对象的指针 * @param active_level: 按下时的电平（0为低，1为高） * @param debounce_time: 消抖时间阈值（如果Tick周期是1ms，这里传入20就是20ms） * @param read_func: 读取底层GPIO电平的回调函数 */
voidButton_Init(Button_t *btn, uint8_t active_level, uint16_t debounce_time, uint8_t (*read_func)(void))
{
// 将所有参数装载到结构体实例中
btn->state = BTN_STATE_IDLE;
btn->debounce_cnt = 0;
btn->debounce_time = debounce_time;
btn->active_level = active_level;
btn->event = BTN_EVENT_NONE;
btn->read_pin_func = read_func;
}
/** * @brief 按键状态机轮询函数（必须周期性调用，例如每1ms调用一次） * @param btn: 按键对象的指针 */
voidButton_Tick(Button_t *btn)
{
// 如果没有注册读取底层的函数，为了防呆，直接退出避免宕机
if (btn->read_pin_func == 0) return;
// 读取当前引脚真实的物理电平
uint8_t current_level = btn->read_pin_func();
// 每次进入，先清除上一次的事件标志，防止事件被重复处理
btn->event = BTN_EVENT_NONE;
/* === 核心四步有限状态机(FSM)开始 === */
switch (btn->state)
{
case BTN_STATE_IDLE:
// 状态0：如果检测到电平变成有效电平（有人按下了）
if (current_level == btn->active_level)
{
btn->debounce_cnt = 0; // 清零计时器
btn->state = BTN_STATE_PRESS_DEBOUNCE; // 跳转到消抖状态
}
break;
case BTN_STATE_PRESS_DEBOUNCE:
// 状态1：再次确认当前电平
if (current_level == btn->active_level)
{
btn->debounce_cnt++; // 持续按下，计时器累加
// 如果连续检测到有效电平的时间，达到了我们设定的阈值（比如20ms）
if (btn->debounce_cnt >= btn->debounce_time)
{
btn->event = BTN_EVENT_DOWN; // 确诊真实按下！抛出按下事件
btn->state = BTN_STATE_PRESSED; // 跃迁到确认按下状态
}
}
else
{
// 只要中间有一次读到了无效电平，说明是毛刺干扰，直接踢回空闲状态
btn->state = BTN_STATE_IDLE;
}
break;
case BTN_STATE_PRESSED:
// 状态2：在按下状态中，我们只关心什么时候松手
if (current_level != btn->active_level)
{
btn->debounce_cnt = 0; // 清零计时器
btn->state = BTN_STATE_RELEASE_DEBOUNCE; // 用户好像松手了，进入松开消抖验证
}
break;
case BTN_STATE_RELEASE_DEBOUNCE:
// 状态3：验证是否真的松开了
if (current_level != btn->active_level)
{
btn->debounce_cnt++; // 持续处于无效电平状态
// 连续多次确认真的松开了
if (btn->debounce_cnt >= btn->debounce_time)
{
btn->event = BTN_EVENT_UP; // 抛出松开事件
btn->state = BTN_STATE_IDLE; // 完美闭环，回到空闲状态待命
}
}
else
{
// 如果中间又变回有效电平，说明是松开过程中的弹片抖动，退回按下状态继续等
btn->state = BTN_STATE_PRESSED;
}
break;
default:
btn->state = BTN_STATE_IDLE; // 防御性编程，如果状态机跑飞，强制拉回初始态
break;
}
}
3. 如何优雅地使用这个框架？
在你的应用层代码（比如 main.c）中，使用这个框架变得极其简单和清爽：
#include"button.h"
// 假设这是你基于STM32 HAL库写的底层引脚读取函数
uint8_tRead_Key1_GPIO(void) {
return HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0);
}
// 实例化一个按键对象
Button_t myKey1;
intmain(void)
{
// ... 其他系统初始化 ...
// 初始化按键：低电平有效，消抖20次(假设Tick周期为1ms)，传入读取函数指针
Button_Init(&myKey1, 0, 20, Read_Key1_GPIO);
while(1)
{
// 假设这里是你的主循环，你可以在这里根据事件执行任务
if (myKey1.event == BTN_EVENT_DOWN)
{
// 按键按下了！点亮LED或者发送无线数据包
Turn_On_LED();
}
elseif (myKey1.event == BTN_EVENT_UP)
{
// 按键松开了！熄灭LED
Turn_Off_LED();
}
}
}
// 在SysTick中断服务函数中（每1ms进一次）：
voidSysTick_Handler(void)
{
// 驱动状态机的心跳！
Button_Tick(&myKey1);
}
你看，应用层的代码再也不用见到恶心的 delay 和 while 了。你的主循环跑得飞快，按键事件就像一个个包裹一样，被状态机打包好准时送到你手上。这，才叫做软件架构的艺术。
资深工程师的避坑指南
读到这里，你已经掌握了干掉按键抖动的核心武功。但是，作为一名在一线战场摸爬滚打过的老兵，我还必须给你敲响最后的几声警钟。很多新人和面试官最喜欢在以下这几个暗坑里设伏：
1：把机械按键接在外部中断（EXTI）上（找死行为）
如果你去面试嵌入式工程师，面试官问你：“如何高效地检测按键按下的动作？”很多半桶水的新人为了彰显自己懂底层，会脱口而出：“为了不占用 CPU 资源，我不用轮询，我把按键配置为下降沿触发的外部中断（EXTI），在中断服务函数里处理按键！”
如果你这么回答，恭喜你，面试大概率直接挂掉。
结合本文第一段学到的微观物理学，你想想这有多可怕：按键按下的那 10 毫秒内，引脚电平剧烈抖动，会产生几十上百个下降沿。这意味着什么？这意味着在这 10 毫秒内，你的单片机将被暴力打断几十次，疯狂地进出中断服务函数！如果你的中断里还执行了一些耗时的动作，或者你的栈空间稍微留小了一点，整个系统的主程序将被完全阻塞，甚至因为中断嵌套导致堆栈溢出（Stack Overflow），当场死机。
老兵铁律：永远不要把未经纯硬件 RC 彻底消抖的机械开关信号，直接接入单片机的外部中断引脚！ 机械按键，老老实实用定时器状态机轮询去扫，1 毫秒扫一次，消耗的 CPU 算力连千分之一都不到。

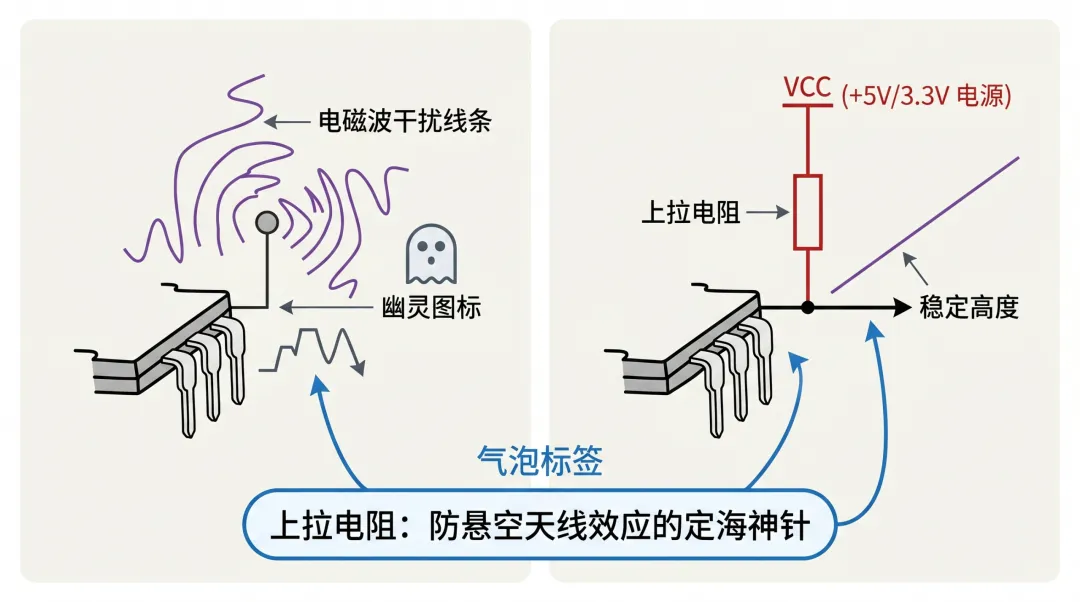

2：幽灵般的悬空引脚（Floating Pin）
很多时候，你在代码里把 GPIO 配置成了“输入模式”，外部接了一个按键，按键另一端接地。你跑起代码来发现，就算你不碰按键，程序也一直在疯狂触发按下事件。你用手在电路板上方挥舞一下，灯还在闪！
你以为见鬼了，其实是你忘了配置上拉电阻（Pull-up Resistor）。
CMOS 芯片引脚的输入阻抗极大，如果处于“悬空”状态，这个引脚就像一根极其敏感的无线电天线，会捕捉空气中的工频干扰信号和空间电磁波。排坑指南： 必须在硬件电路上外接 10k 左右的上拉电阻，或者在软件初始化 GPIO 时，明确开启内部的弱上拉电阻（Pull-Up）。让引脚在默认状态下，被死死地“拉”向 3.3V 这个确定的电平。
3：静电击穿（ESD）的毁灭打击
我们人体的构造，让我们在冬天干燥的环境下，身上往往携带几千伏甚至上万伏的静电。当你的手指触碰到暴露在机壳外的按键金属部位时，静电会顺着按键的引脚，以光速直接劈进单片机娇弱的 GPIO 内部。轻则导致芯片内部寄存器状态瞬间复位（系统莫名其妙重启），重则直接击穿内部晶体管，让这个引脚永久性报废。
排坑指南： 对于暴露给最终用户的工业级或消费级电子产品，按键引脚处必须在物理 PCB 上靠近按键端增加防护措施。最简单的是加上我们前面提到的 RC 滤波网络（电容可以吸收相当一部分瞬间的高频能量），更高等级的要求下，必须在引脚到地之间并联一颗 TVS 管（瞬态电压抑制二极管），像避雷针一样把上万伏的静电瞬间导流到大地上。
在物理与数字的交界处起舞
从物理层面上两片弹簧金属的粗暴碰撞，到 RC 模拟电路的温柔平滑；从施密特触发器果断的数字裁决，再到 C 语言有限状态机里精密运转的逻辑齿轮。
一个小小的按键消抖，打通了从纯物理学、模拟电子技术、数字电路逻辑，直到底层软件架构设计的全栈脉络。
作为一个嵌入式工程师，我们的使命，就是站在物理世界与数字世界的交汇处。我们用电阻电容和一行行冰冷严密的代码，将这个混沌、充满噪声与无序的物理世界，驯化成芯片内部绝对可靠、完美跳动的数字节拍。
希望这篇长文，能让你在以后遇到每一个毛刺与 Bug 时，不再抱怨“玄学”，而是有底气拿起示波器和代码，精准地完成击杀。这就是硬核技术的魅力，也是我们全栈开发者的底气。
