StarRC软件教程 - 对于SKIP_CELLS你的理解有多深?

当前时间： 2026-08-17 17:10:51 分类：办公文件 评论(0)
StarRC软件教程 - 对于SKIP_CELLS你的理解有多深?

本文选自知识星球，更多干货知识以及后端笔记、视频教程等，欢迎加入星球进行查看。

里面整理总结了从星球建立至今的所有精华推文，这些都搞懂的话百万年薪不是问题哦：
知识星球-精华推文分类整理合集-第6版（2025年12月29日）
共计380页，9.2万字
共分为下面5个系列：
  • Part1-精华分享、学习必备，STA、SDC、Timing、SI系列 （108页，2.5万字）
  • Part2-后端Flow相关 （105页，2.1万字）
  • Part3-数字后端高级知识 （62页，1.8万字）
  • Part4-后端相关Check与验证 （57页，1.5万字）
  • Part5-后端知识与文件格式，其他精华推文，DFT教程与资源 （48页，1.3万字）

星球记录的文字已经超过300万字，同时星球有分享30+个后端的Lab和配套的Lab Guide，各个工具的Student Guide也分享到了星球专属QQ群中，大大降低了学习的难度，欢迎加入。

《StarRC软件教程-
对于SKIP_CELLS你的理解有多深？》
本文选自知识星球，全文见星球：
星球链接：https://t.zsxq.com/PEdcz
星球未来一两周将上传一个新的长篇笔记
《StarRC软件教程-第1版》
功能
SKIP_CELLS用于在寄生参数提取过程中跳过指定单元（cell）的内部结构，仅保留其端口的连接性。主要应用场景包括：
1. 层次化设计：对预提取的IP模块（如RAM、PLL）跳过重复提取，提升全芯片提取效率。
2. 灰盒建模：保留单元边界电容/电阻，忽略内部细节，简化后仿模型。
命令语法与参数
SKIP_CELLS: cell1 cell2 !cell3 *wildcard
·通配符支持：
*⁠：匹配任意字符（例如⁠SKIP_CELLS: *⁠跳过所有单元）。
!⁠：排除特定单元（例如⁠SKIP_CELLS: * !macroA⁠跳过除macroA外的所有单元）。
?⁠：匹配单个字符（例如⁠cell?⁠匹配cellA、cellB等）。
·优先级规则：
SKIP_CELLS优先级高于SKIP_INSTANCES（后者用于跳过特定的Instance）。
典型示例
SKIP_CELLS: cellA !cellB cell? *C …
SKIP_CELLS: * !macroA !macroB …

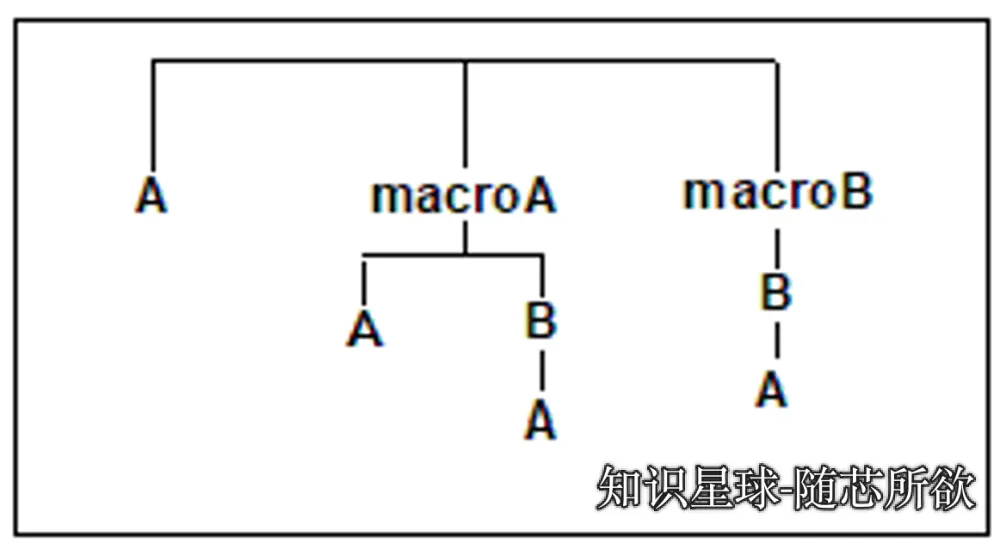

用下图所示的Hierarchy结构进行讲解：
1. 在下面的示例中，只有Cell A会被跳过：
SKIP_CELLS: A

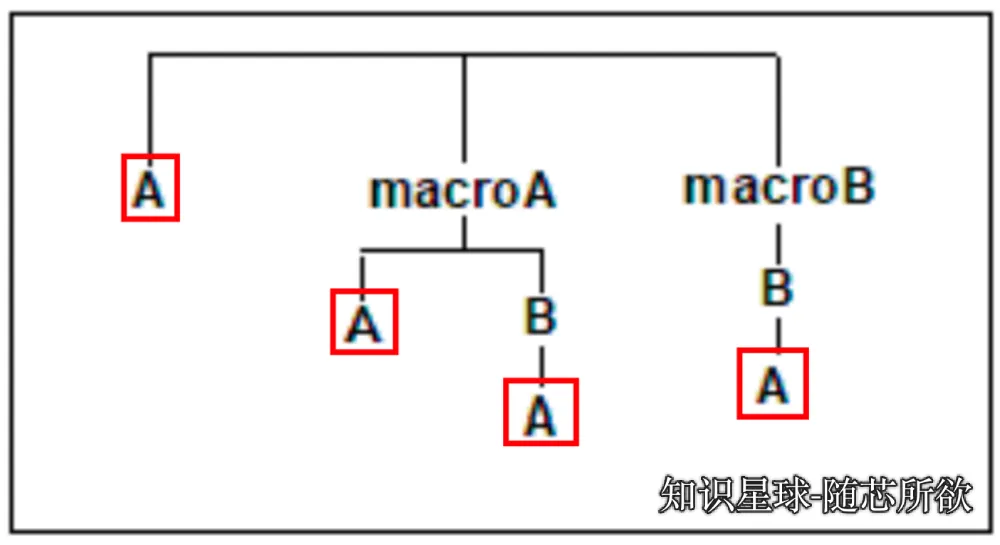

Cell macroA不会被跳过，生成的寄生参数文件里面会含有4个A，如下图所示：
...
后续的2、3、4、5见星球原文
...
相关精华推文推荐：
《StarRC抽取SPEF - LEF DEF Flow详解 - 各种情形，附对应脚本》
星球链接：https://t.zsxq.com/prEQU
...
文章给出下面几个应用的情形以及对应的StarRC设置参考脚本，非常清晰易懂。
1. 想提取底层Hierarchy的RC；
2. 不想提取底层Hierarchy的RC，只提取顶层的RC；
3. 想提取TOP和BLOCK1；
4. 只想在完整设计环境下提取SUBBLOCK2的RC。
...
