原子分辨率电子显微镜 (Atomic Resolution Transmission Electron Microscopy, AR-TEM) 技术能够提供材料在原子尺度上的结构信息，为材料科学、纳米科技等领域的研究提供了强有力的手段。然而，从AR-TEM图像中提取准确的原子结构信息需要借助图像分析方法。本文将介绍一种基于二维多面体模板匹配 (2D-PTM) 的方法，并给出相应的MATLAB代码实现。该方法通过对预先定义的多面体模板进行匹配，能够有效地识别AR-TEM图像中的原子位置，并进而推断出材料的晶体结构。
一、引言
原子分辨率电子显微镜 (AR-TEM) 技术近年来取得了重大突破，能够以原子尺度清晰地展现材料的结构细节。这种高分辨率的图像信息为材料科学研究打开了新的窗口，例如，可以用于研究材料的生长机制、缺陷结构、界面结构等。然而，从AR-TEM图像中提取准确的结构信息仍然是一个挑战。
传统的图像分析方法，如基于灰度值的阈值分割、边缘检测等，在处理原子分辨率图像时往往会受到噪声、图像畸变等因素的影响，导致结果不准确。为了克服这些困难，近年来发展了多种基于模板匹配的图像分析方法。
二、2D-PTM方法
二维多面体模板匹配 (2D-PTM) 方法是一种基于模板匹配的图像分析方法，其核心思想是利用预先定义的二维多面体模板对AR-TEM图像进行匹配，并根据匹配结果识别原子位置。
该方法的主要步骤如下：
模板定义: 首先需要根据材料的晶体结构信息，定义一系列二维多面体模板。每个模板对应于一种特定的原子排列方式，例如，对于面心立方结构材料，可以定义三种模板，分别对应于{100}, {110} 和 {111} 晶面。
图像预处理: 对AR-TEM图像进行预处理，以去除噪声和增强图像对比度。常见的预处理方法包括中值滤波、高斯滤波等。
模板匹配: 将模板与预处理后的图像进行匹配。匹配方法可以采用基于相关系数、互信息的算法。
原子位置识别: 根据匹配结果，识别出图像中的原子位置。
结构重建: 利用识别出的原子位置，重建材料的晶体结构。
三、MATLAB代码实现
以下代码示例展示了如何使用MATLAB实现2D-PTM方法分析AR-TEM图像：
image_processed = medfilt2(image, [3 3]); % 中值滤波 % 模板匹配 correlation_matrix = zeros(size(image_processed)); for i = 1:length(templates) template = templates{i}; correlation_matrix = correlation_matrix + normxcorr2(template, image_processed); end % 原子位置识别 threshold = 0.8; % 阈值 [row, col] = find(correlation_matrix > threshold); atom_positions = [col, row]; % 结构重建 % ... (根据原子位置重建材料结构)
四、结论
基于二维多面体模板匹配 (2D-PTM) 的方法能够有效地分析原子分辨率电子显微镜图像，识别原子位置并重建材料的晶体结构。该方法具有以下优点：
准确性高: 通过模板匹配，可以有效地识别出图像中的原子位置，提高结构分析的准确性。
鲁棒性强: 即使图像存在噪声和畸变，该方法仍能较好地识别原子位置。
操作简单: 该方法易于实现，能够快速分析AR-TEM图像。
五、展望
未来，随着AR-TEM技术的不断发展，图像分析方法也需要不断改进。例如，可以开发更复杂的模板匹配算法，以及结合机器学习等技术，进一步提高原子结构识别的准确性和效率。

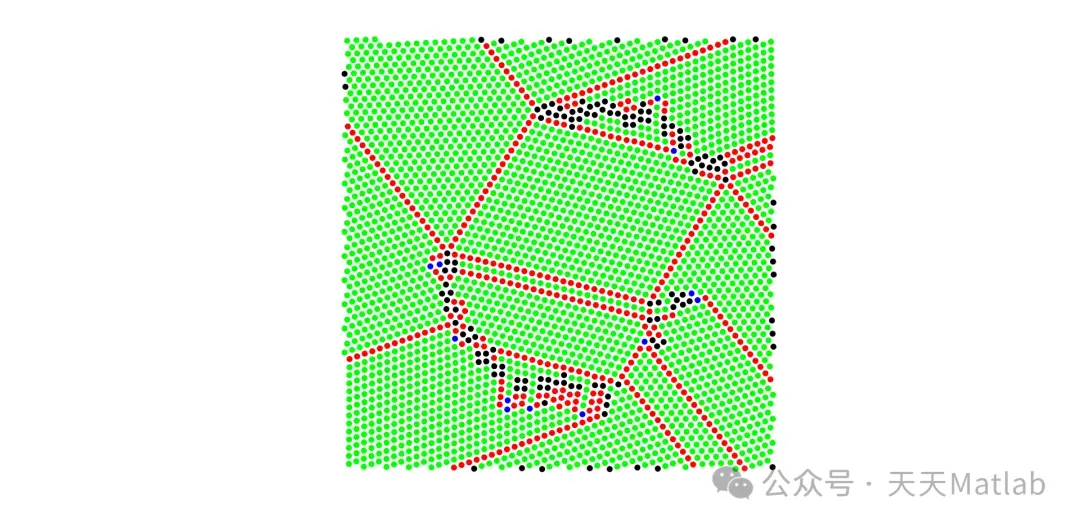

⛳️ 运行结果
🔗 参考文献
[1] D. Britton, A. Hinojos, M. Hummel, D.P. Adams, D.L. Medlin, "Application of the polyhedral template matching method for characterization of 2D atomic resolution electron microscopy images".Materials Characterization 213 (2024) 114017. https://doi.org/10.1016/j.matchar.2024.114017
[2] A. Natan "Fast 2D peak finder." MATLAB Central File Exchange. Available at https://www.mathworks.com/matlabcentral/fileexchange/37388-fast-2d-peak-finder (2021)
[3] E. Schreiber. Kabsch algorithm, MATLAB Central File Exchange. Available at https://www.mathworks.com/matlabcentral/fileexchange/25746-kabsch-algorithm (2023)
