T30天正CAD软件安装包下载及安装教程!

一、天正建筑下载与安装激活指南

前置要求： 请确保您的电脑上已预先安装了AutoCAD 2020, 2021, 2022, 2023或2024中的任意一个版本。天正是插件，无法独立运行。

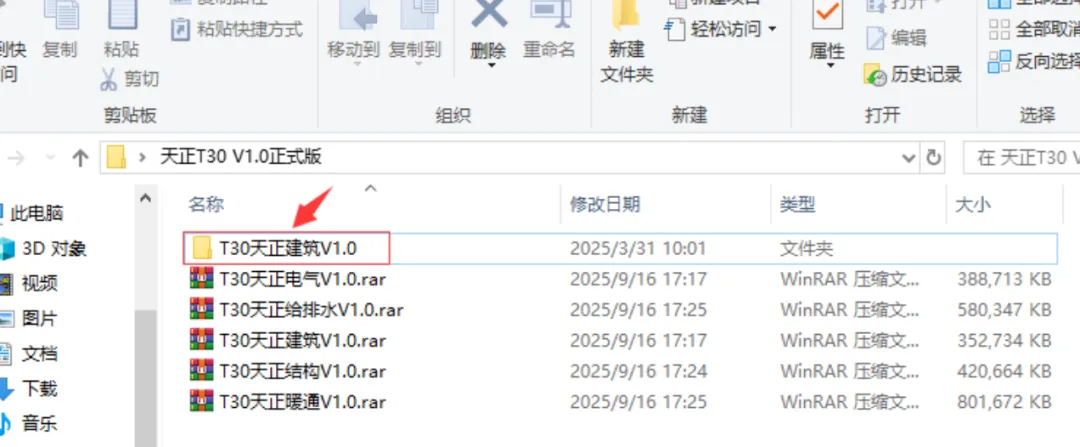

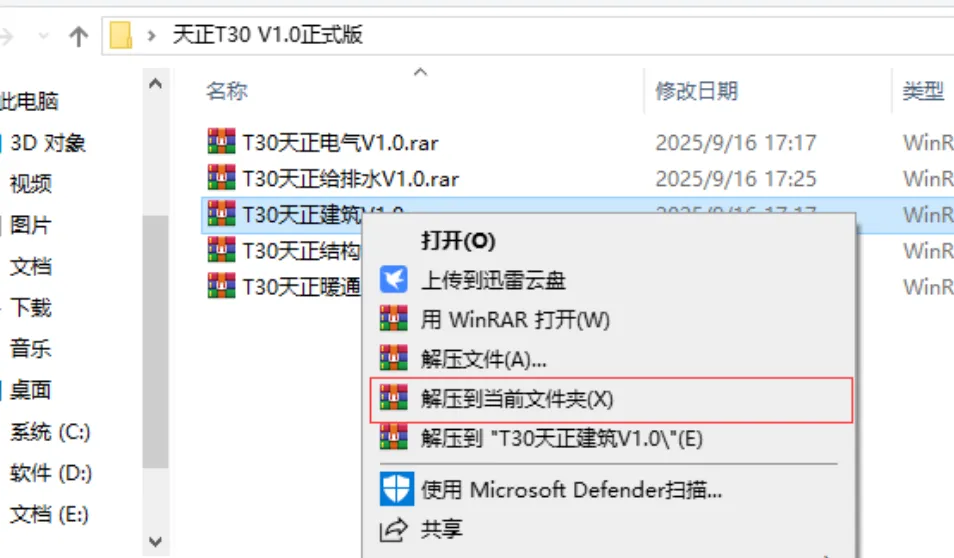

1. 获取安装包：

2. 详细安装步骤：安装顺序：关闭CAD -> 安装天正 -> 破解补丁 -> 启动CAD。 务必关闭所有AutoCAD进程。

• 步骤1：运行安装程序

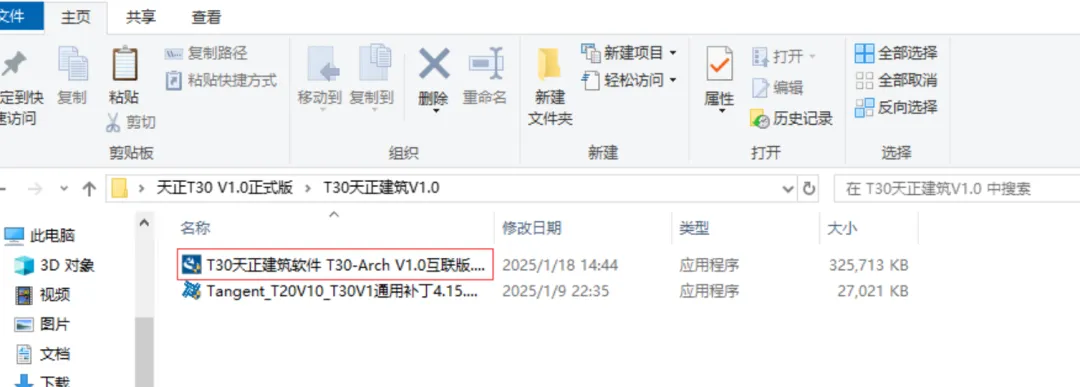

1. 右键点击下载的安装文件，选择 “以管理员身份运行”。

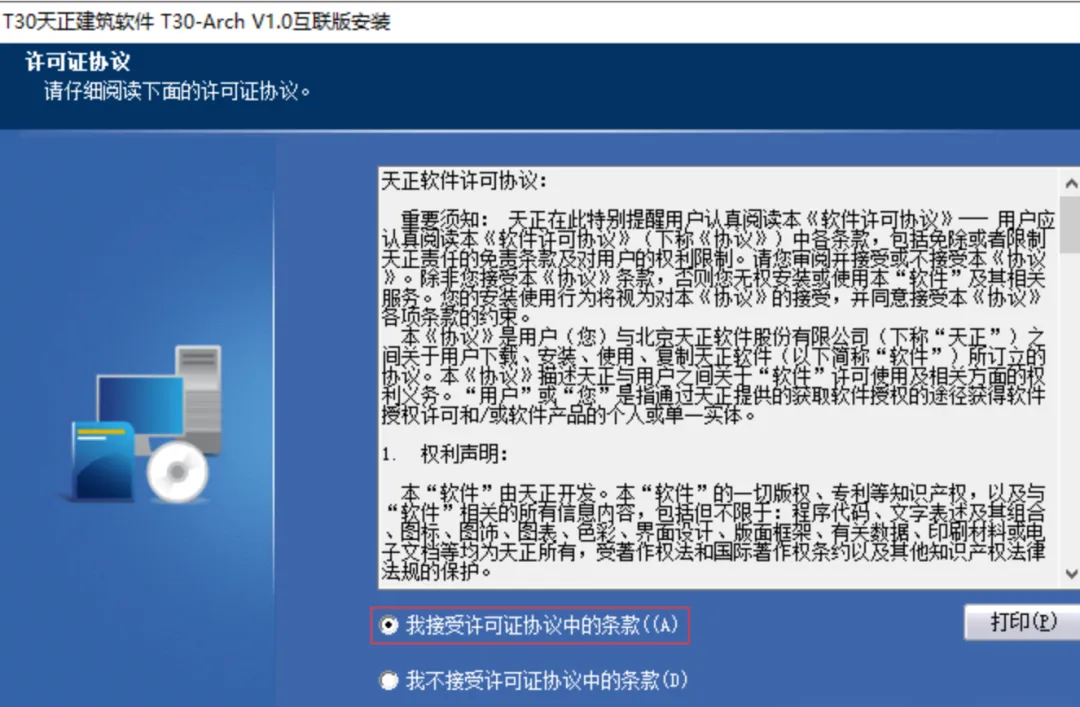

2. 在安装向导中，仔细阅读许可协议，选择“我接受”，点击“下一步”。

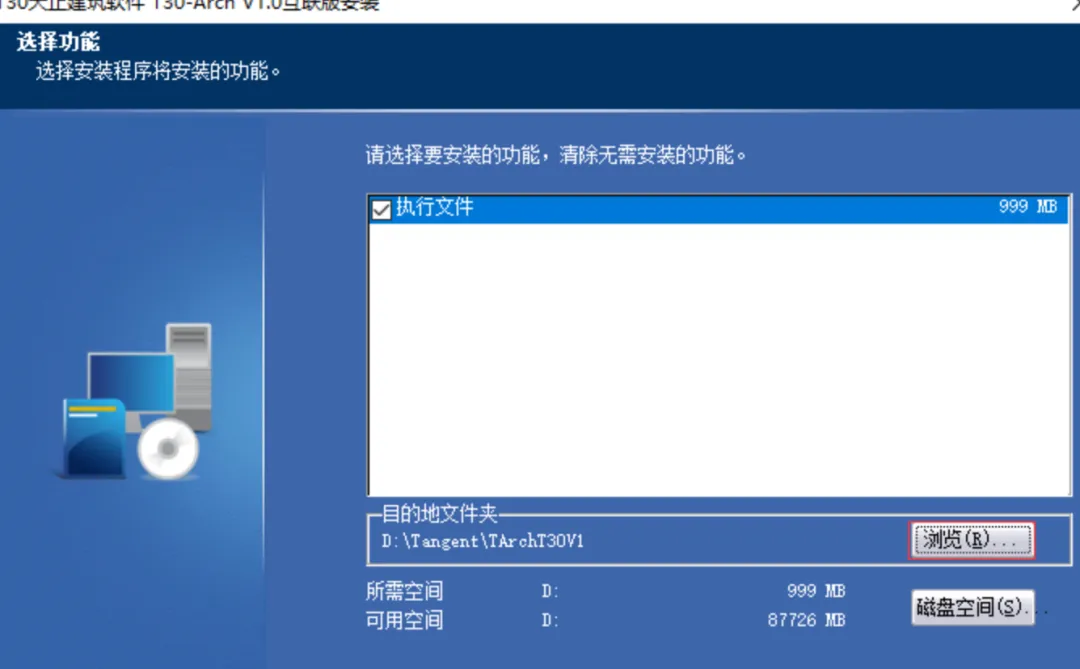

• 步骤2：选择安装组件与路径（关键步骤）

1. 选择安装组件： 在组件选择界面，务必勾选您电脑上已安装的AutoCAD版本（如AutoCAD 2022）。可以多选，天正会为每个勾选的CAD版本安装插件。

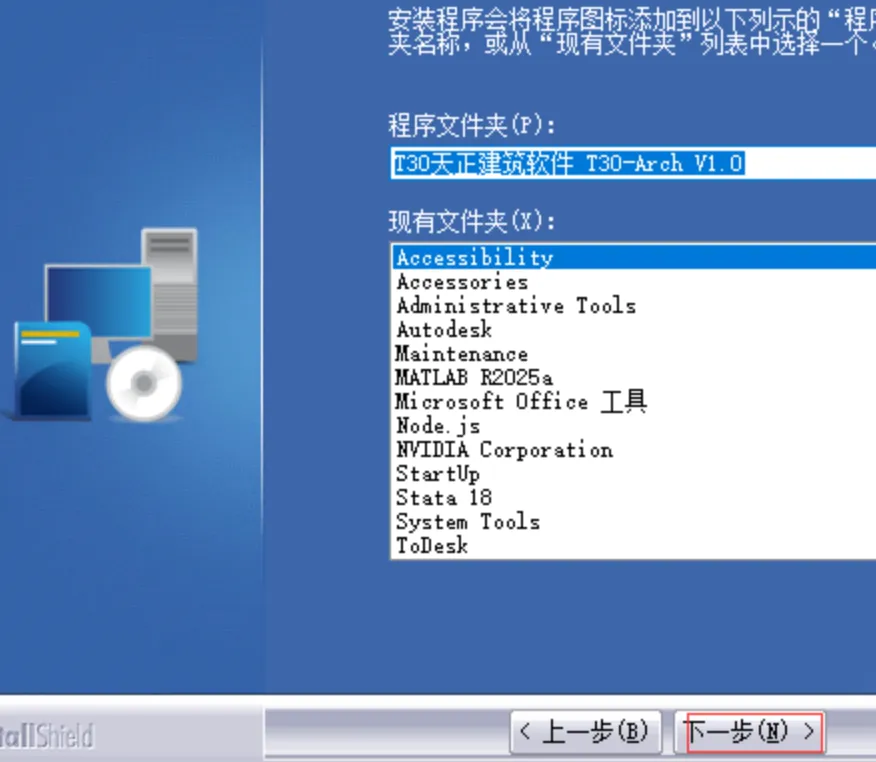

2. 选择安装路径： 建议使用默认安装路径（通常为 C:\Tangent\TArchT20V10）。请牢记此路径，后续步骤会用到。

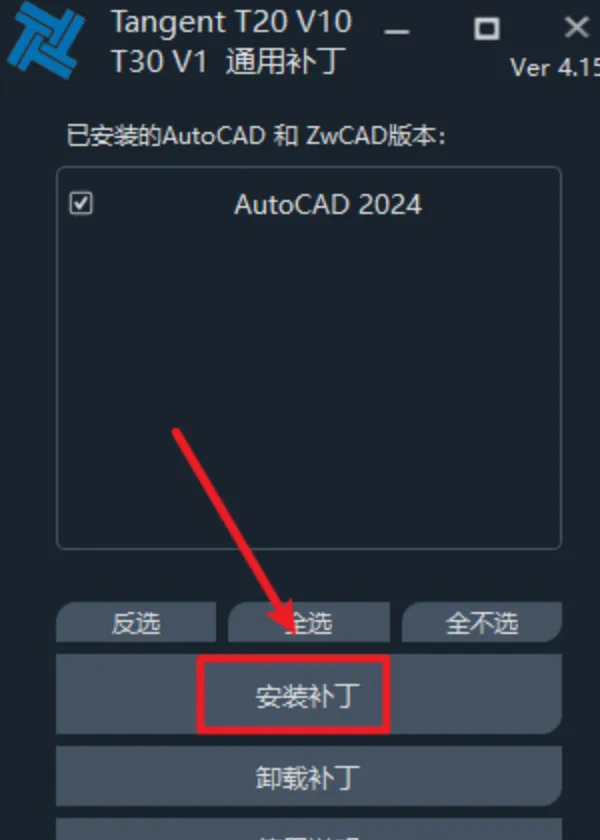

• 步骤3：完成安装与运行破解补丁

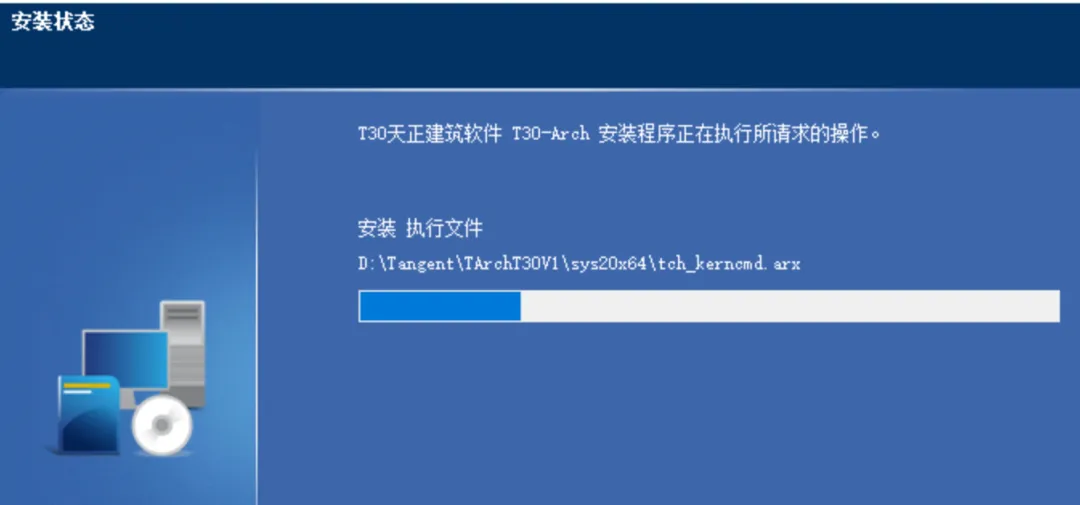

1. 继续点击“下一步”，直至安装完成。先不要启动软件。

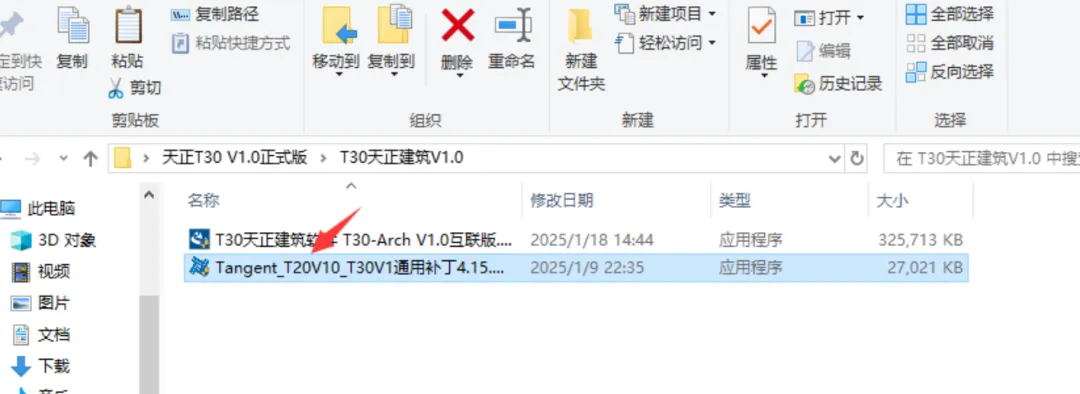

2. 打开下载的安装包内的 Crack 或 破解文件 文件夹。
3. 找到名为 tch_initstart.arx 或类似名称的补丁文件，将其复制。
4. 将其粘贴到天正建筑的安装目录下（即步骤2中记录的路径，例如 C:\Tangent\TArchT20V10），替换目标中的原文件。
5. （重要） 在该安装目录下，找到并运行 tch_setup.exe 或 sys20 文件夹下的 tch_setup.exe。此程序用于设置天正与CAD的关联，通常会自动完成，运行一次即可。

• 步骤4：启动与验证

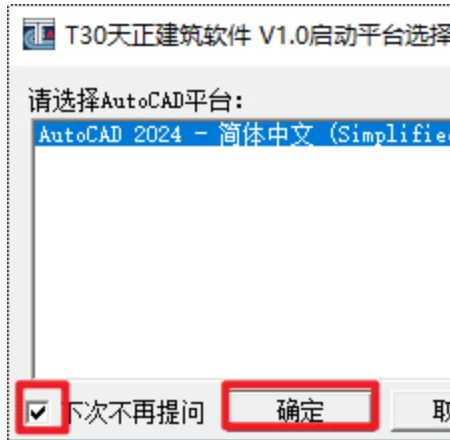

1. 双击桌面上的AutoCAD 2022（或您安装的对应版本）快捷方式启动。

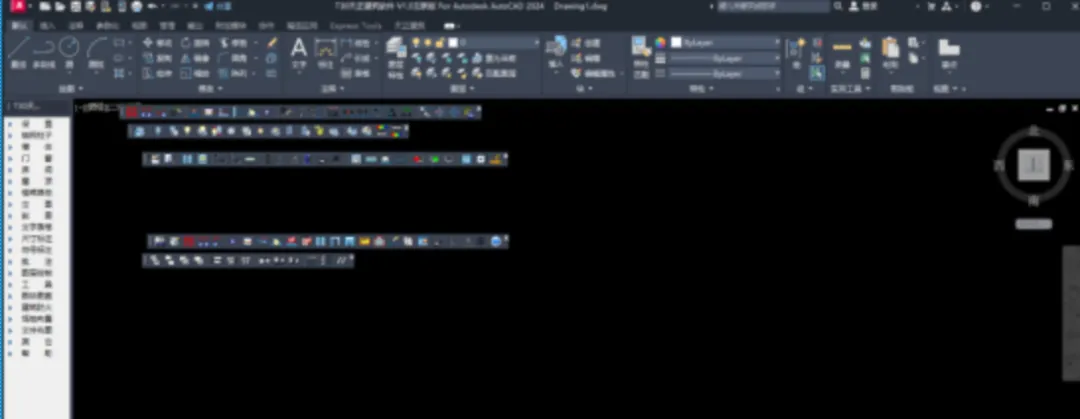

2. 启动后，您应该能看到CAD界面左侧或上方出现天正建筑的专用工具栏和菜单。同时，命令行应显示“天正建筑T20 V10.0已加载成功”等类似提示。

二、核心使用技巧：高效绘制施工图工作流

天正的核心是“对象”思维。绘制墙体、插入门窗等操作生成的不仅是线条，更是带有专业属性的智能建筑对象。

1. 轴网与墙体（设计骨架）

• 绘制轴网： 在左侧天正菜单栏，点击 “轴网柱子” -> “绘制轴网”。在弹出的对话框中，通过输入“上开间”、“下开间”、“左进深”、“右进深”的数值，可以快速生成精准的矩形轴网。这是所有建筑平面图的基础。
• 绘制墙体： 点击 “墙体” -> “绘制墙体”。在对话框中设置墙体材料（砖墙、混凝土等）、厚度、高度。然后，您可以像画线一样，沿着轴网在屏幕上绘制出双线表示的墙体。天正墙体会自动在轴线交点处进行T形合并、墙角清理。

2. 插入门窗与楼梯（构件布置）

• 插入门窗： 点击 “门窗” -> “门窗”。在弹出的庞大图库中，选择所需的门或窗类型。将鼠标移动到墙体上，程序会自动捕捉并开启洞口，您可以通过键盘输入精确的定位尺寸（如“D-1200”表示距离左侧1200mm）。
• 布置楼梯： 点击 “楼梯其他” -> “双跑楼梯”。在对话框中设置梯间宽度、踏步数、踏步高度等参数，即可一键生成符合规范的楼梯平面图，并自带上下方向箭头。

3. 尺寸与符号标注（智能化注释）

• 尺寸标注： 天正的尺寸标注是“关联”的。点击 “尺寸标注” -> “门窗标注” 或 “两点标注”。选择一道墙线，它能自动识别并标注出该段墙上所有门窗的定位和宽度尺寸。修改墙体或移动门窗后，只需点击“尺寸驱动”或“尺寸联动”按钮，所有相关尺寸会自动更新。
• 符号标注： 在 “符号标注” 菜单下，可以快速插入标高、剖切符号、索引符号、指北针等，所有符号均符合国家制图标准。

4. 立面与剖面生成（二维转三维）

• 生成立面： 绘制好各层平面图后，在 “立面” 菜单下，点击 “建筑立面”。根据命令行提示，分别选择需要生成立面的方向、要处理的楼层平面图以及出现在立面中的轴线，天正即可自动基于平面图生成立面图框架，极大地提高了效率。

三、常见问题与解决方法 (Q&A)

Q1： 启动AutoCAD后，找不到天正菜单和工具栏，或者提示“许可证检查失败”/“软件已过期”？

• A1： 这是天正用户最常遇到的问题，几乎都由破解/激活步骤出错导致。
• 解决方案：
1. 检查补丁： 确认已将破解文件（tch_initstart.arx等）正确复制并替换到了天正安装目录的根目录下，而非子文件夹。
2. 检查CAD支持路径： 在CAD命令行输入 OP 打开选项，在“文件”选项卡下，查看“支持文件搜索路径”。确保其中包含了天正的安装路径（如C:\Tangent\TArchT20V10）及其下的sys20（对应CAD20XX版本）等子文件夹路径。如果没有，请手动添加。
3. 加载应用程序： 在CAD命令行输入 APPLOAD，在弹出的对话框中，浏览到天正安装目录，选择 tch_initstart.arx 文件并加载。如果成功，菜单就会出现。

Q2： 用天正画的图，在另一台没有安装天正软件的电脑上用纯CAD打开，所有墙、门窗等都变成了乱线或消失？

• A2： 这是因为天正对象是自定义对象，纯CAD无法识别。
• 解决方案： 在天正软件中，使用 “文件布图” -> “图形导出” 命令。将文件保存为 “天正3文件” 或 “TArch3文件”（即导出为 *_t3.dwg）。这个文件会将所有天正对象“炸开”转换为纯CAD能识别的线、块和文字，是与他人交换图纸的标准操作。

Q3： 打开他人发来的图纸时，提示缺少SHX字体，导致文字显示为问号“？”或乱码？

• A3： 这是CAD领域的通用问题，天正同样会遇到。
• 解决方案：
1. 获取字体： 向发图方索要其图纸所用的所有特殊字体文件（.shx）。
2. 替换字体： 当CAD弹出指定字体对话框时，可以为缺失的字体临时指定一个已有字体（如gbcbig.shx或hztxt.shx）来显示，但格式可能变化。
3. 设置字体路径： 将收集到的字体文件，统一放入CAD或天正的字体文件夹（如C:\Tangent\TArchT20V10\sys20\Fonts），并在CAD的“选项”->“文件”->“支持文件搜索路径”中添加该文件夹。

Q4： 天正的工具栏不小心被关闭了，如何调出来？

• A4：
• 解决方案： 在CAD命令行输入加载天正菜单的命令。对于T20版本，通常可以尝试输入命令 TmnLoad 或 TLoad。如果不行，最通用的方法是：在CAD命令行输入 APPLOAD，手动加载位于天正安装目录下的 tch.tmn 或 tch.arx 文件（具体文件名请查看安装目录）。
