手把手教你用Excel绘制 | 簇状条形图

图文撰写 | Janeey Wang

条形图，是最常见的一种用于比较不同类别的图形了，很多小伙伴可能认为其实它就是横过来的柱形图，不过条形图与柱形图相比可以有很多不一样的用途哦。今天我们先来讲讲最基础的簇状条形图。后面的推文会继续跟上其他的变形条形图，不要错过哦。

软件：Excel 2019

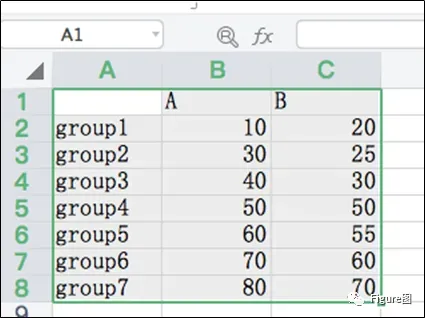

1. 打开Excel表格，新建并输入数据。

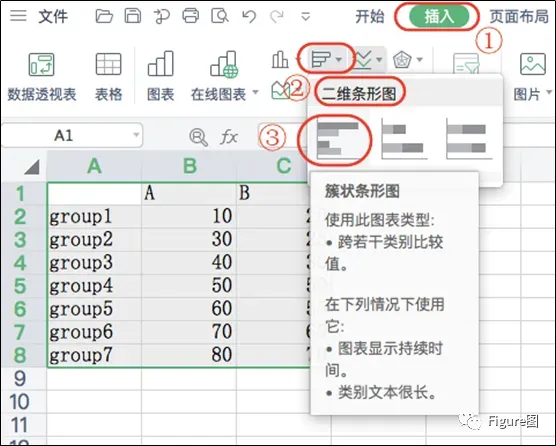

2.选中数据，依次点击“插入”→“二维条形图”→“簇状条形图”，插入图表。

3. 插入后默认的图如下所示。

4. 接下来我们主要调整条形图的格式，首先跟柱状图一样，调整系列重叠和分类间距。

5. 然后调整条形图的填充，立体些可以用渐变，严肃些可以直接用黑白灰的纯色或图案。

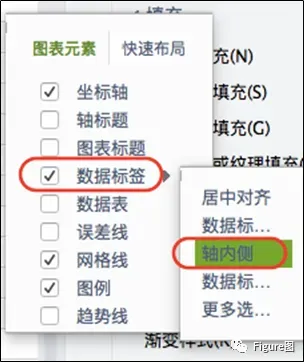

6.我们先添加数据标签于轴内。

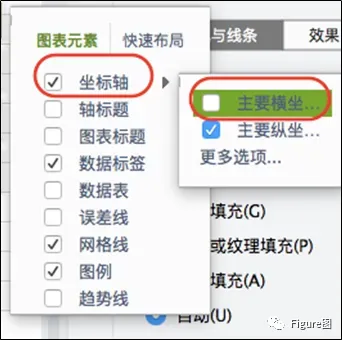

7.由于每个条形图直接由相应的数据标签显示，所以我们可以将横坐标予以去除，显得简洁。

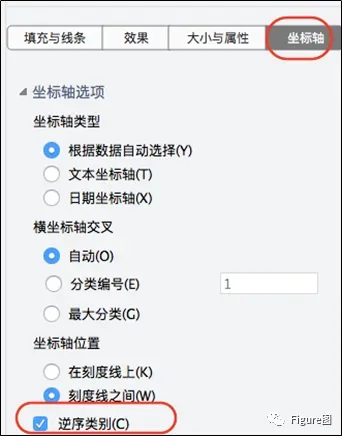

8. 调整Y轴的格式，这里小伙伴应该发现了由于默认的图的纵坐标排列与我们数据表的顺序是反的，所以我们选择纵坐标，然后根据“坐标轴”→“坐标轴位置”→“逆序类别”。。

9. 同时，进一步简化，去除背景网格线。

10. 给每个条形图添加阴影等效果。

11. 这样簇状条形图就完成了。

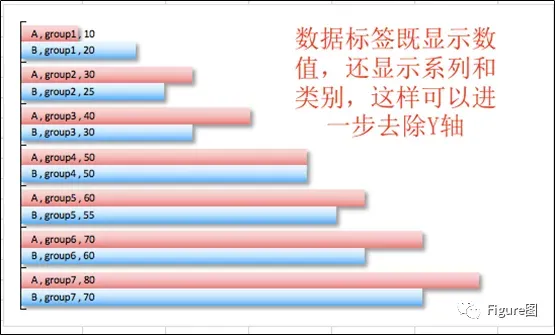

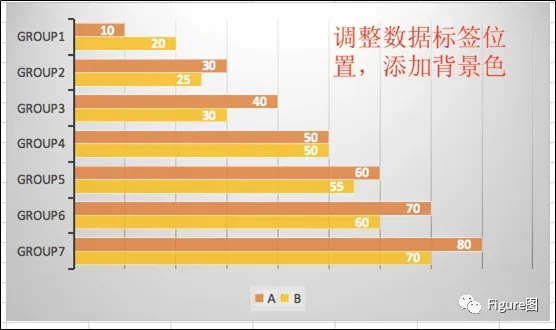

12. 当然，小伙伴们可以根据以前学习的，做出多种调整。

这种最常用的比较类别的条形图大家学会了吧，这里我们主要关注的为基本条形图基础上如何美化，毕竟条形图大家都会，那么就要做出不一样的风格哦。

怎么样？学会了吧？

不难吧！赶紧来试试吧！
