夜雨聆风近期有不少学员问我：客户发来的 PDF 图档，怎么才能转到 CAD 里？方法当然很多，很多大神会推荐你用专门的 PDF 转 DWG 插件。但这种插件操作步骤多，转换出来的 DWG 格式效果也不理想——很多图元都会变成曲线（比如圆不再是圆，而是曲线），不仅无法标注，标注尺寸也对不上。
今天我就教大家一个不用 PDF 转 DWG 插件、也能把 PDF 完整导入 CAD 的方法。其实很多人都不知道，CAD 本身就支持直接插入 PDF 文档，而且能做到 1:1 导入。

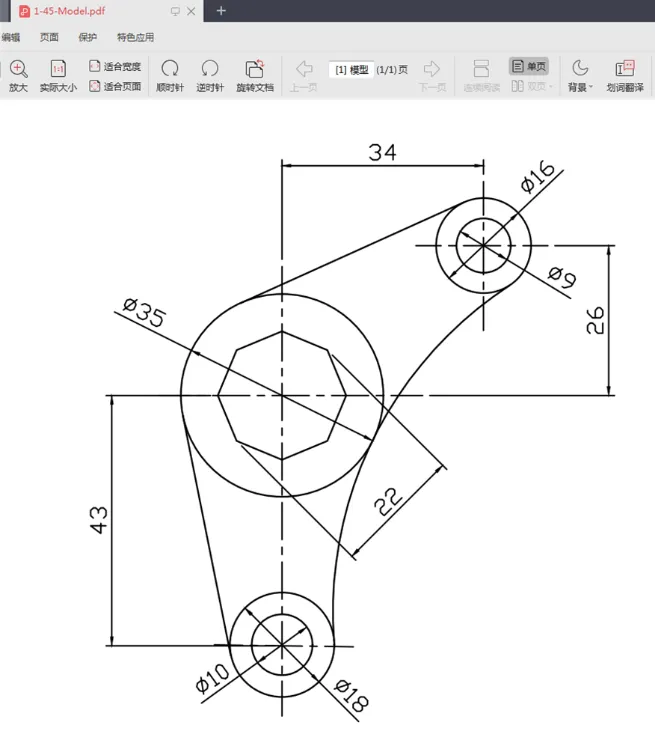

举个例子：下面是一个 PDF 截图。所谓 1:1 导入，就是导入到 CAD 中进行标注时，原来直径 18 的圆，标注出来仍然是 18

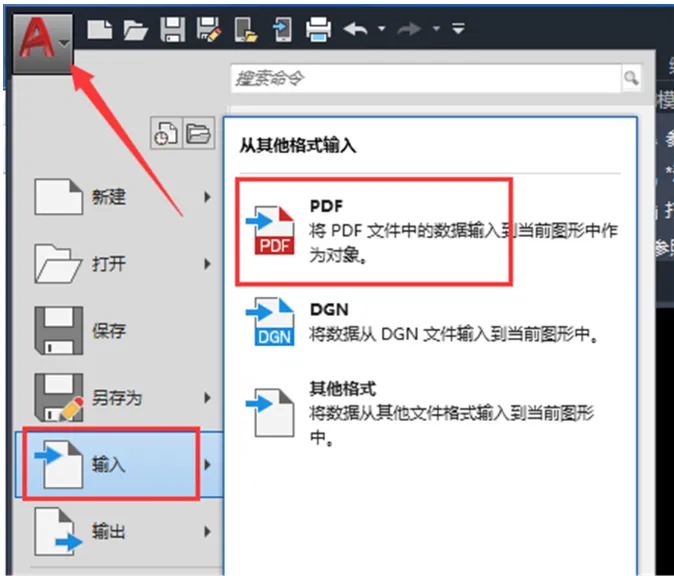

第1步:打开AutoCAD软件，新建一个新的画图窗口;点软件左上角LOG0图标-选输入(如下图所示)

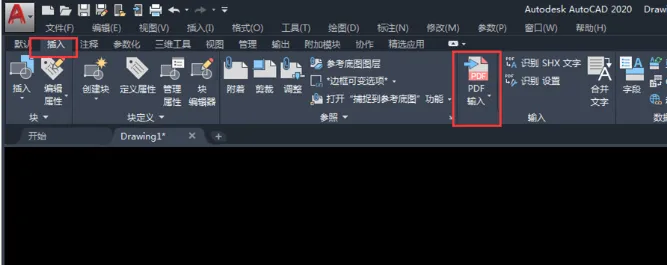

或者是

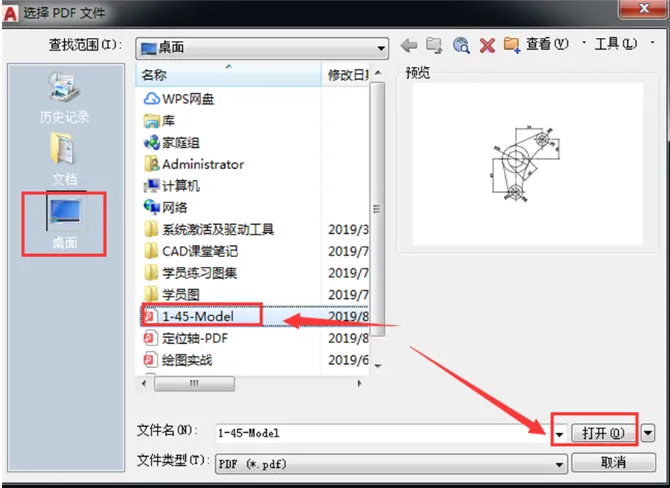

第2步:弹窗打开<选择PDF文件>窗口中，找到需要转化的PDF文件保存位置，打开(如下图所示)

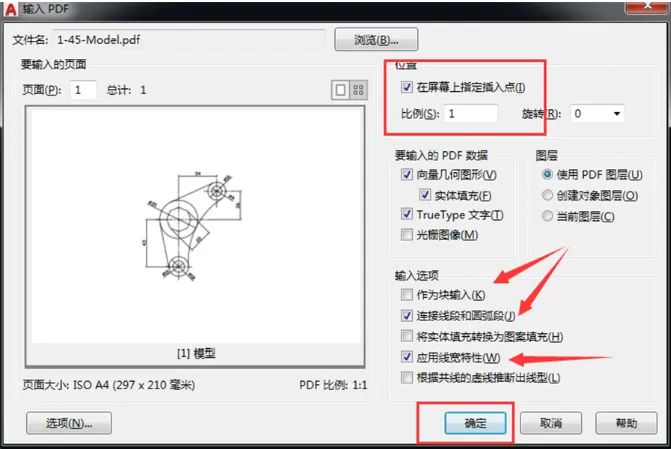

第3步:输入PDF窗口中，如图设置

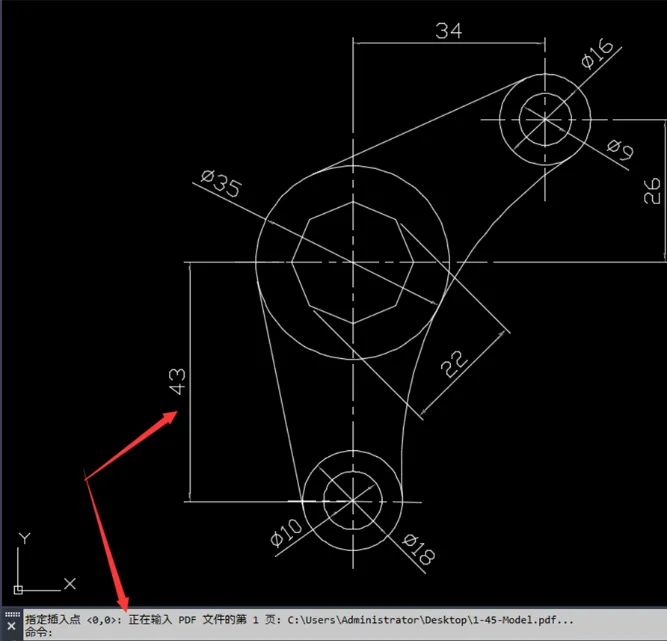

如果图形中有线宽等特征，一样可以完整转到CAD保持特性!还可以根据需求，作为块转化进到CAD当中!转化效果，如下图
好了，大家都学会了吗?掌握了这种方法，再不用担心PDF文档何转化到CAD了，又简单又实用!，如果文件较大，转到CAD时需要等待!!!
